BEDIENUNGSANLEITUNG MD 17843 MEDION

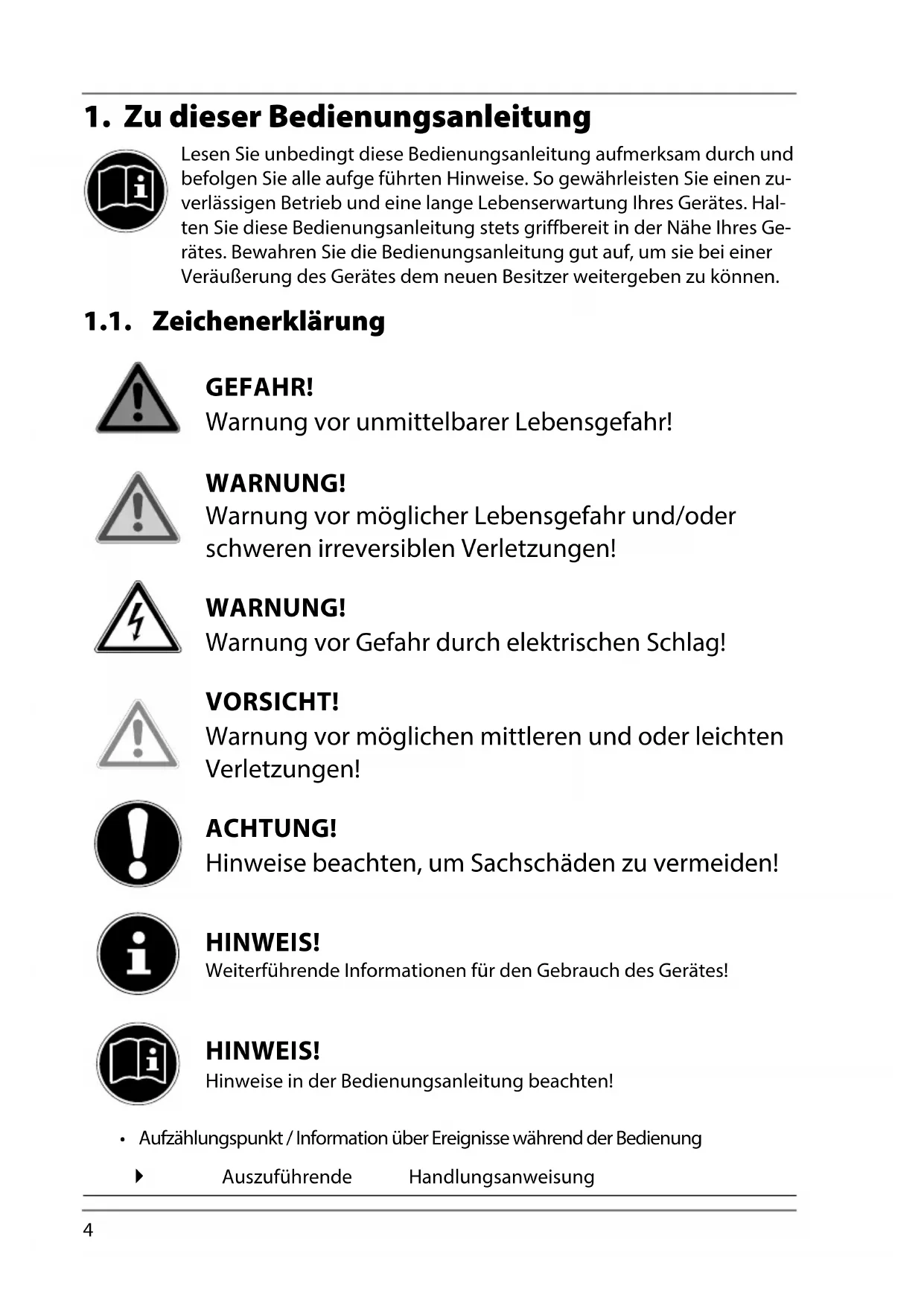

1. Zu dieser Bedienungsanleitung

Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Hal- ten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Ge- rätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können. 1.1. Zeichenerklärung GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Informationen für den Gebrauch des Gerätes! HINWEIS! Hinweise in der Bedienungsanleitung beachten!

• Aufzählungspunkt / Information über Ereignisse während der Bedienung Auszuführende Handlungsanweisung 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 417843 MULI-WE MSN 5005 6066 Content final REV1.indb 4 08.08.2017 12:04:4408.08.2017 12:04:44DE

Schutzklasse I Elektrogeräte der Schutzklasse I sind Elektrogeräte die durchge- hend mindestens Basisisolierung haben und entweder einen Gerä- testecker mit Schutzkontakt oder eine feste Anschlussleitung mit Schutzleiter haben. Elektrogeräte der Schutzklasse I können Teile mit doppelter oder verstärkter Isolierung haben oder Teile, die mit Sicherheitskleinspannung betrieben werden. Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

2. Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für das Entsaften von frischem Obst und Gemü- se in haushaltsüblichen Mengen bestimmt. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise − In Küchen für Mitarbeiter in Läden, Büros und anderen ge- werblichen Bereichen; − in landwirtschaftlichen Anwesen; − von Kunden in Hotels, Motels und anderen Wohneinrichtungen; − in Frühstückspensionen. Das Gerät ist nicht für den gewerblichen und industriellen Ge- brauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelie- ferten Zusatzgeräte. Verwenden Sie nur von uns gelieferte oder genehmigte Er- satz- und Zubehörteile. Beachten Sie alle Informationen in dieser Bedienungsanlei- tung, insbesondere die Sicherheitshinweise. Jede andere Be- dienung gilt als nicht bestimmungsgemäß und kann zu Per- sonen- oder Sachschäden führen. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 517843 MULI-WE MSN 5005 6066 Content final REV1.indb 5 08.08.2017 12:04:4408.08.2017 12:04:446 Verwenden Sie das Gerät nicht im Freien. Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind: − Hohe Luftfeuchtigkeit oder Nässe, − extrem hohe oder tiefe Temperaturen, − direkte Sonneneinstrahlung, − offenes Feuer.

3. Sicherheitshinweise

WARNUNG! Verletzungsgefahr! Verletzungsgefahr für Kinder und Personen mit ver- ringerten physischen, sensorischen oder mentalen Fä- higkeiten (beispielsweise teilweise Behinderte, älte- re Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden. Kinder erkennen nicht die Gefahren, die beim Umgang mit Elektrogeräten entstehen können. Seien Sie beim Gebrauch des Gerätes bitte besonders aufmerksam, wenn Kinder in der Nähe sind. Kinder jünger als 8 Jahre sollen vom Gerät und der Anschluss- leitung ferngehalten werden. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 617843 MULI-WE MSN 5005 6066 Content final REV1.indb 6 08.08.2017 12:04:4408.08.2017 12:04:44DE

GEFAHR! Erstickungsgefahr! Verpackungsfolien können verschluckt oder unsachge- mäß benutzt werden, daher besteht Erstickungsgefahr! Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastik- beutel von Kindern fern. Kinder nicht mit dem Verpackungsmaterial spielen lassen. WARNUNG! Risiko eines Stromschlags/Kurzschlusses! Es besteht die Gefahr eines elektrischen Schlags/Kurz- schlusses durch stromführende Teile. Schließen Sie das Gerät nur an eine ordnungsgemäß instal- lierte und gut erreichbare Steckdose an, die sich in der Nähe des Aufstellortes befindet. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müs- sen, muss die Steckdose frei zugänglich sein. Ziehen Sie nach jedem Gebrauch, vor jeder Reinigung sowie bei nicht vorhandener Aufsicht den Netzstecker des Gerätes aus der Steckdose. Ziehen Sie immer am Stecker, nicht am Netzkabel. Achten Sie darauf, dass das Netzkabel nicht mit heißen Ge- genständen oder Oberflächen (z.B. Herdplatte) in Berührung kommt. Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Netz- kabel sichtbare Schäden aufweisen oder das Gerät herunter- gefallen ist. Bei einem Gewitter können am Stromnetz angeschlossene Geräte beschädigt werden. Ziehen Sie deshalb bei Gewitter immer den Netzstecker. Vor dem ersten Gebrauch und nach jeder Benutzung das Ge- rät sowie das Netzkabel auf Beschädigungen überprüfen. Wickeln Sie das Netzkabel vollständig ab. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 717843 MULI-WE MSN 5005 6066 Content final REV1.indb 7 08.08.2017 12:04:4408.08.2017 12:04:448 Knicken oder quetschen Sie das Netzkabel nicht. Gerät nicht in Betrieb nehmen, wenn das Gerät oder das Netz- kabel sichtbare Schäden aufweist. Wenn Sie einen Transportschaden feststellen, wenden Sie sich umgehend an den Service. Auf keinen Fall selbständig Veränderungen am Gerät vorneh- men oder versuchen, ein Geräteteil selbst zu öffnen und/oder zu reparieren. Das Netzkabel ausschließlich durch eine dafür qualifizierte Fachwerkstatt instand setzen lassen oder an den Service wen- den, um Gefährdungen zu vermeiden. Das Gerät darf nicht in Wasser oder andere Flüssigkeiten ge- taucht oder unter fließendes Wasser gehalten werden oder in feuchten Räumen verwendet werden, da dies zu einem Strom- schlag führen kann. Ziehen Sie den Netzstecker des Gerätes aus der Steckdose, wenn Sie − das Gerät reinigen, − das Gerät feucht oder nass geworden ist, − das Gerät nicht mehr gebrauchen. Vermeiden Sie Berührungen mit Wasser oder anderen Flüssig- keiten. Halten Sie das Gerät, das Netzkabel und den Netzste- cker fern von Waschbecken, Spülen oder ähnlichen. Keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder in die Nähe des Geräts stellen. Das Gerät oder das Netzkabel niemals mit nassen Händen berühren. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. Betreiben Sie das Gerät ausschließlich in Innenräumen. 3.1. Gerät aufstellen Stellen Sie das Gerät auf eine stabile, ebene Oberfläche. Stellen Sie das Gerät nicht auf eine Tischkante; es könnte kip- pen und herunterfallen. Achten Sie darauf, dass das Netzkabel nicht zur Stolperfalle wird und verwenden Sie kein Verlängerungskabel. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 817843 MULI-WE MSN 5005 6066 Content final REV1.indb 8 08.08.2017 12:04:4408.08.2017 12:04:44DE

3.2. Sicher mit dem Gerät umgehen VORSICHT! Verletzungsgefahr! Das Berühren beweglicher Teile kann zu Quetschverlet- zungen führen. Berühren beweglicher Teile vermeiden. Keine Fremdkörper in den Füllschacht des Entsafters stecken. Während des Betriebs Haare, Kleidung, Hände sowie Besteck, Kochlöffel o. ä. fernhalten, um Verletzungen oder Sachschäden zu verhindern. Verwenden Sie ausschließlich den vorgesehenen Stopfer, um das Gerät zu befüllen. Entfernen Sie vor dem Ensaften harte Fremdkörper wie Stiele, harte Schalen und Kerne. Niemals Nahrungsmittel mit den Händen in den Füllschacht drücken. Verwenden Sie das Gerät grundsätzlich nur, wenn es vollständig zusammengebaut ist. ACHTUNG! Mögliche Materialschäden! Das Gerät kann bei unsachgemäßen Gebrauch beschä- digt werden. Bei einem Gewitter können am Stromnetz angeschlossene Geräte beschädigt werden. Ziehen Sie deshalb bei Gewitter immer den Netzstecker. Das Gerät kann überhitzen. Benutzen Sie das Gerät ohne Un- terbrechung nicht länger als 20 Minuten, um Überhitzungen zu vermeiden. Lassen Sie das Gerät nach dieser Nutzungsdauer auf Raum- temperatur abkühlen, bevor Sie es wieder in Betrieb nehmen. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 917843 MULI-WE MSN 5005 6066 Content final REV1.indb 9 08.08.2017 12:04:4408.08.2017 12:04:4410

GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Halten Sie die Verpackungsfolie von Kindern fern. Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

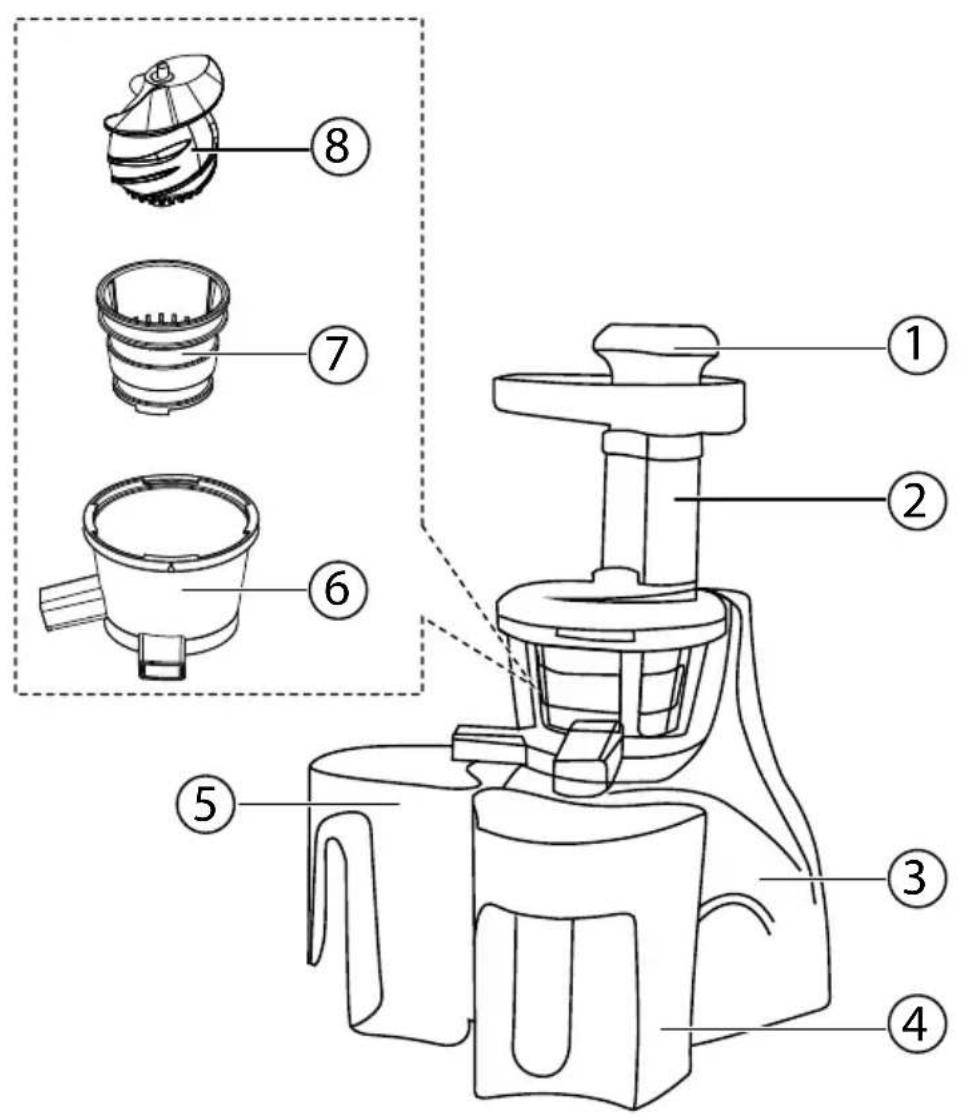

• Entsafter inkl.: − Einfüllschacht mit Stopfer − Saftbehälter − Fruchtfleischbehälter − Tresterbehälter − Edelstahlsieb − Entsafter-Schraube − Reinigungsbürste

2) Einfüllschacht mit Deckel

5) Fruchtfleischbehälter

8) Entsafter-Schraube

17843 MULI-WE MSN 5005 6066 Content final REV1.indb 1117843 MULI-WE MSN 5005 6066 Content final REV1.indb 11 08.08.2017 12:04:4508.08.2017 12:04:4512

6. Vor dem ersten Gebrauch

Entfernen Sie sämtliches Verpackungsmaterial. Reinigen Sie vor dem ersten Gebrauch alle losen Teile (Einfüllschacht mit Stop- fer, Saftbehälter, Fruchtfleischbehälter, Tresterbehälter, Edelstahlsieb, Entsafter-Schraube) mit einem handelsüblichen Spülmittel. HINWEIS Das Gerät wird durch einen Elektromotor angetrieben. Dies kann zu ei-ner Geruchsbildung bei der ersten Inbetriebnahme führen. Die Geruchs-bildung ist also normal und kein Zeichen für einen Defekt des Geräts. Sorgen Sie für ausreichende Belüftung. 6.1. Entsafter zusammensetzen Der Ein-/Ausschalter steht auf Position 0 . Stellen Sie den Motorblock auf eine feste, ebene Arbeitsfläche.

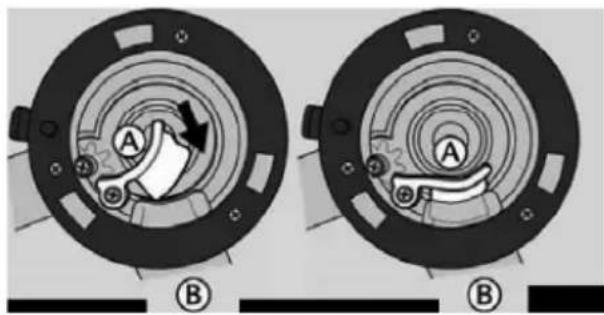

Setzen Sie den Entsafterbehälter so auf den Motorblock, dass die Rastnasen des Motor- blocks in die Aussparungen des Entsafterbehälters passen und er hörbar einrastet. Achten Sie darauf, dass die Silikondichtung (A) an der Unterseite des Tresterbe- hälters die Öffnung zum Fruchtfleischauslass (B) richtig verschließt. Setzen Sie das Edelstahlsieb in den Tresterbehälter und achten Sie darauf, dass der Punkt auf dem Edelstahlsieb auf einer Linie mit dem Pfeil auf dem Tresterbe-hälter liegt. (c) Setzen Sie die Entsafter-Schraube in den Tresterbehälter. Drehen und drücken Sie die Entsafter-Schraube, bis sie einrastet. (d) Setzen Sie den Einfüllschacht auf den Tresterbehälter. Achten Sie darauf, dass der Pfeil auf dem Einfüllschacht mit dem Pfeil auf dem Tresterbehälter auf einer Linie liegt.

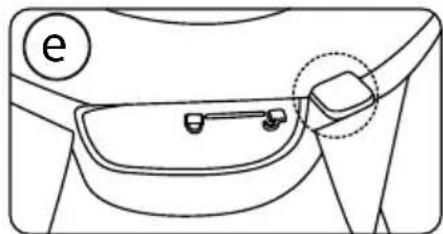

Drehen Sie den Einfüllschacht im Uhrzeigersinn, bis die Lasche einrastet und auf dem geschlossenen Schloss steht (e). Stecken Sie den Stopfer in den Einfüllschacht. Stellen Sie den Saftbehälter und den Fruchtfleisch- behälter an das Gerät. Das Gerät ist jetzt betriebsbereit. HINWEIS Das Gerät kann nur in Betrieb genommen werden, wenn der Einfüll- schacht richtig aufgesetzt und eingerastet ist (e).

7. Lebensmittel vorbereiten

Bestimmte Obst- und Gemüsesorten müssen Sie zum Entsaften vorbereiten: Entsteinen Sie Steinobst (Pfirsiche, Mangos, Kirschen etc.). Kernobst (Äpfel, Birnen) kann mit Kerngehäuse entsaftet werden. Schälen Sie dickschaliges Obst und Gemüse (z. B. Orangen, Zitronen, Kiwis, Me- lonen, Rote Beete). Schneiden Sie andere nicht genießbare Pflanzenteile ab (z. B. den Stiel von Wein- trauben). Rollen Sie Blattgemüse (z. B. Spinat) und Kräuter zusammen. Zerkleinern Sie größere Stücke der Früchte bzw. des Gemüses zuvor, so dass Sie ohne zu quetschen in den Einfüllschacht passen. Schneiden Sie das Entsaftungsgut jedoch nicht in sehr kleine Stücke. HINWEIS Nicht zum Entsaften geeignet sind: Bananen, Avocados (enthalten kei- nen Saft), sehr kleine Beeren (z. B. Johannisbeeren), Rhabarber.

8. Entsafter verwenden

Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an. Die Netzspannung muss den technischen Daten des Gerätes entsprechen. Der Ein-/Ausschalter steht auf Position 0 . Legen Sie die zu verarbeitenden Lebensmittel in den Einfüllschacht. Schalten Sie das Gerät ein, indem Sie den Ein-/Ausschalter auf Position 1 stellen. Drücken Sie die Lebensmittel mit dem Stopfer in den Einfüllschacht.

17843 MULI-WE MSN 5005 6066 Content final REV1.indb 1317843 MULI-WE MSN 5005 6066 Content final REV1.indb 13 08.08.2017 12:04:4508.08.2017 12:04:4514 ACHTUNG! Mögliche Materialschäden! Der Motor kann überhitzen und beschädigt werden. Drücken Sie die Lebensmittel nicht zu fest in den Ein- füllschacht, bis der Motor hörbar langsamer wird. Stellen Sie sicher, dass das Edelstahlsieb oder der Tresterbehälter nicht mit Le- bensmittelrückständen verstopft bzw. überfüllt sind. Entfernen Sie ggf. die Rück- stände und setzen Sie erst dann das Entsaften fort. Stellen Sie sicher, dass sich nicht zu viel Flüssigkeit in der Auffangschale befin- det und sie durch die Auslauftülle ungehindert abfließen kann. Ansonsten kann durch überlaufende Flüssigkeit das Gerät beschädigt werden. Klappen Sie die Auslauftülle beim Betrieb nach oben, damit die Flüssigkeit ab- laufen kann.

9. Zubehörteile entfernen

Schalten Sie das Gerät aus, bevor Sie die Zubehörteile entfernen. Der Ein-/Aus- schalter steht auf Position 0 . Entnehmen Sie die Saftbehälter und den Fruchtfleischbehälter. Ziehen Sie den Stecker aus der Steckdose. Drehen Sie den Einfüllschacht mit Stopfer gegen den Uhrzeigersinn bis zur Mar- kierung auf dem Tresterbehälter und ziehen Sie diesen nach oben hin ab. Ziehen Sie den Tresterbehälter zusammen mit dem Edelstahlsieb und der Ent- satfer-Schraube ab. Um die Auslauftülle zu entfernen, klappen Sie sie auf und ziehen die Auslauftül- le nach oben ab. HINWEIS Falls der Einfüllschacht fest sitzt, drücken Sie die R -Taste für den Rück- lauf, dann auf Position 0 und Vorwärts. Zum Lösen wiederholen Sie den Vorgang in dieser Reihenfolge 2-3 Mal. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 1417843 MULI-WE MSN 5005 6066 Content final REV1.indb 14 08.08.2017 12:04:4608.08.2017 12:04:46DE

WARNUNG! Stromschlaggefahr! Der Motorblock darf nicht in Wasser oder andere Flüs- sigkeiten getaucht oder unter fließendes Wasser gehal- ten werden, da dies zu einem Stromschlag führen kann. Bevor Sie das Gerät reinigen, ziehen Sie unbedingt immer zuerst den Netzstecker und demontieren Sie das Zubehör. ACHTUNG! Mögliche Materialschäden! Falsches Reinigungsmittel kann die empfindlichen Oberflächen und Beschriftungen beschädigen. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel auf dem Zubehör und dem Gehäu- se des Geräts. Demontieren Sie das Zubehör. Reinigen Sie das Zubehör mit warmen Wasser, mildem Spülmittel und der mit- gelieferten Reinigungsbürste. Nach der Benutzung von stark färbenden Lebensmitteln (Karotten, Tomaten etc.), das Zubehör sofort reinigen, um Verfärbungen zu vermeiden. Wischen Sie die Geräteoberfläche mit einem weichen, leicht mit Wasser ange- feuchteten Tuch ab. HINWEIS Sie können das Zubehör auch im Geschirrspüler reinigen, da dieses Spülmaschinenfest ist.

11. Außerbetriebnahme

Wenn Sie das Gerät nicht benutzen, ziehen Sie den Netzstecker und bewahren Sie das Gerät an einem trockenen Ort auf. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 1517843 MULI-WE MSN 5005 6066 Content final REV1.indb 15 08.08.2017 12:04:4608.08.2017 12:04:4616

Das Produkt hat unser Haus in einem einwandfreien Zustand verlassen. Sollte Sie dennoch ein Problem feststellen, versuchen Sie es zunächst anhand der folgenden Tabelle zu beheben. Sollten Sie keinen Erfolg haben, kontaktieren Sie unseren Kun- dendienst. Problem Mögliche Ursache Fehlerbehebung Entsafter funktio- niert nicht. Der Netzstecker ist nicht mit einer Steck- dose verbunden. Schließen Sie das Gerät an eine Steckdose an. Die Netzspannung muss den technischen Daten des Gerätes entsprechen. Gerät ist überhitzt. Gerät einige Sekunden ausschal- ten und wieder einschalten. Soll- te das Gerät immer noch nicht laufen, lassen Sie das Gerät auf Zimmertemperatur abkühlen. Edelstahlsieb oder Motorsockel ist blokiert. Das Gerät ist mit Le- bensmittelrückständen verstopft bzw. über- füllt. Entfernen Sie ggf. die Rückstände und setzen Sie erst dann das Ent- saften fort. Beachten Sie das Kapi- tel „9. Zubehörteile entfernen“ auf Seite 14. Das Edelstahl- sieb hat Kontakt mit dem Einfüll- schacht. Das Edelstahlsieb ist nicht richtig eingesetzt. Ziehen Sie den Stecker aus der Steckdose. Setzen Sie das Edel- stahlsieb so ein, sodass dieses in den Motorsockel einrastet. Das Edelstahlsieb ist beschädigt. Wenden Sie sich an unser Service Center oder eine andere geeig- nete Fachwerkstatt. 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 1617843 MULI-WE MSN 5005 6066 Content final REV1.indb 16 08.08.2017 12:04:4608.08.2017 12:04:46DE

Verpackung Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zu- geführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder ei- nem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsun- ternehmen oder Ihre kommunale Verwaltung.

14. Technische Daten

Spannungsversorgung 220-240 V~50/60Hz Max. Leistung: 160W Geschwindigkeit: 55rpm Fassungsvermögen Saftbehälter: 1 Liter Schutzklasse: Klasse I Abmessungen (B × H × T): ca. 220 × 160 × 430 mm Technische Änderungen vorbehalten!

15. Konformitätsinformation

Hiermit erklärt die Medion AG, dass das Produkt MD 17567 mit den fol- genden europäischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2014/30/EU

• Niederspannungsrichtlinie 2014/35/EU

• Öko-Design Richtlinie 2009/125/EG

Copyright © 2017 Stand: 08.08.2017 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten. Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung. Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. URL QR Code DE www.medion.com/de/service/start/ AT www.medion.com/at/service/start/ BE www.medion.com/be/nl/service/start/ 17843 MULI-WE MSN 5005 6066 Content final REV1.indb 1817843 MULI-WE MSN 5005 6066 Content final REV1.indb 18 08.08.2017 12:04:4608.08.2017 12:04:46DE
