BEDIENUNGSANLEITUNG BackTrack HuntTrack BUSHNELL

Tel: [phone]

Fax: [phone]

Tel: [phone]

Fax: [phone]

Tel: [phone]

Fax: [phone]

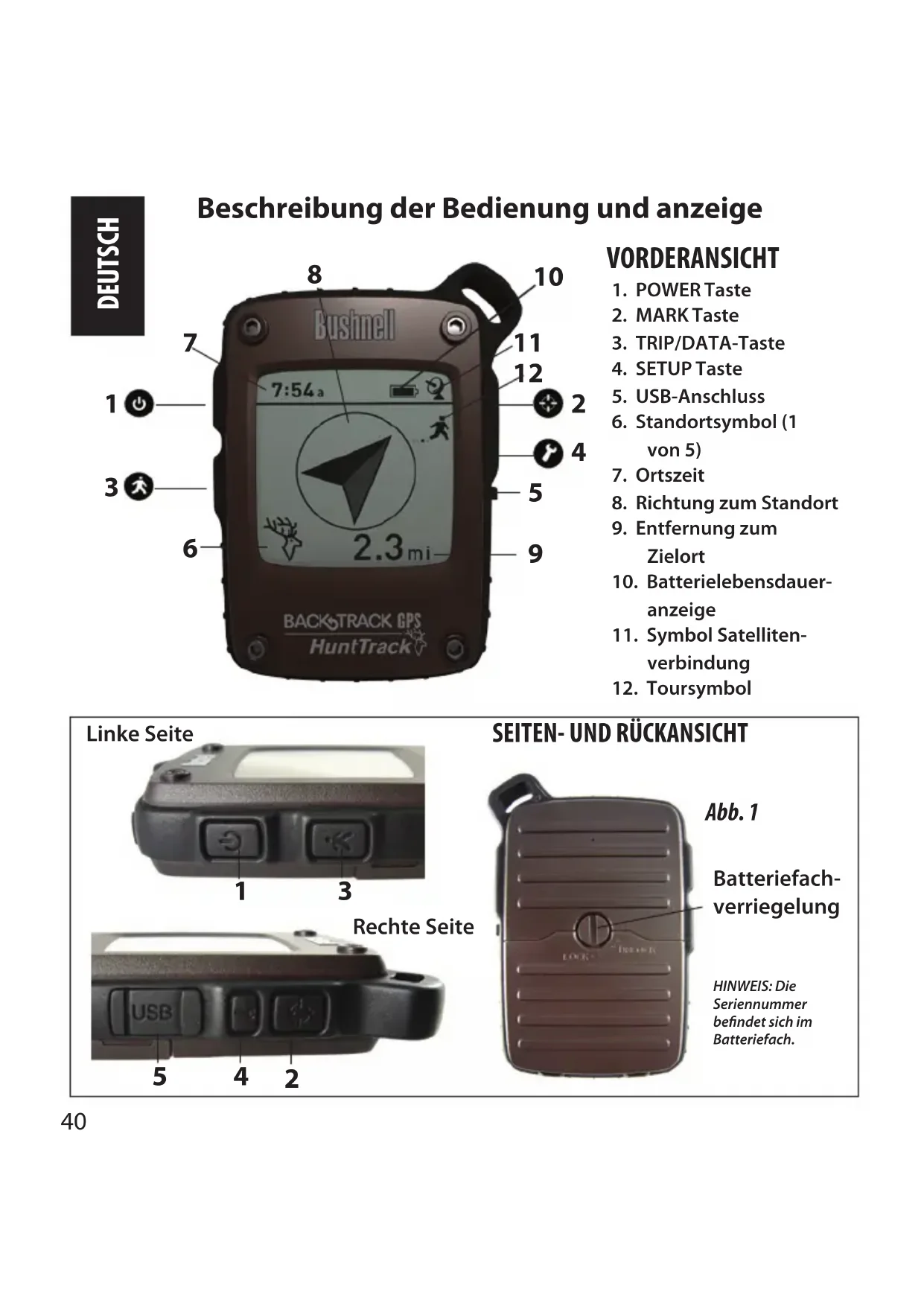

Beschreibung der Bedienung und anzeige

DEUTSCH

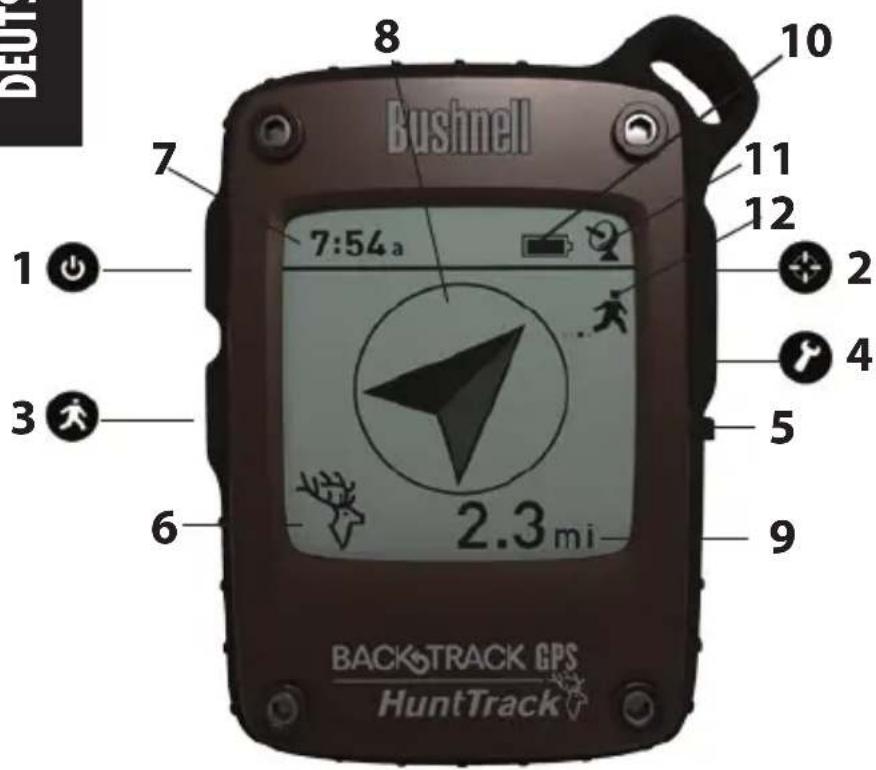

VORDERANSICHT

1. POWER Taste
2. MARK Taste
3. TRIP/DATA-Taste
4. SETUP Taste
5. USB-Anschluss
6. Standortsymbol (1 von 5)
7. Ortszeit
8. Richtung zum Standort
9. Entfernung zum Zielort
10. Batterielebensdauer-anzeige
11. Symbol Satellitenverbindung
12. Toursymbol

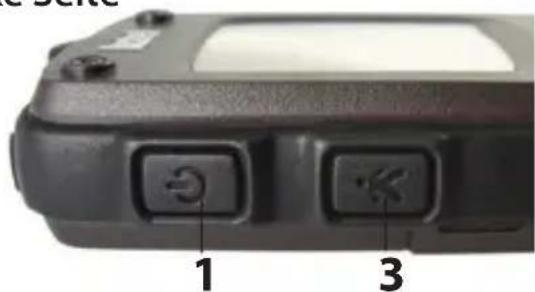

LinkeSeite

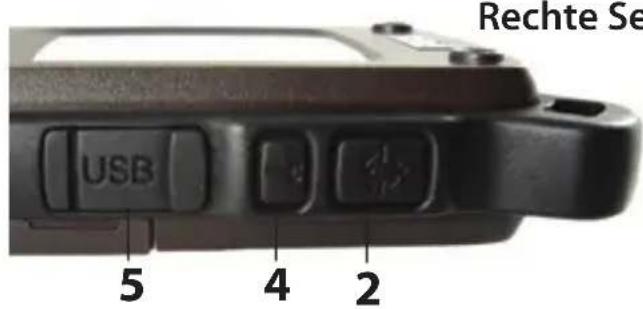

Rechte Seite

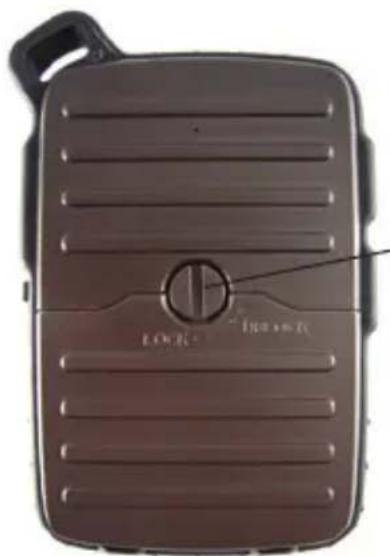

SEITEN- UND RÜCKANSICHT

Abb.1

Batteriefachverriegelung

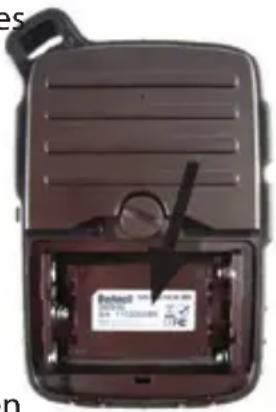

HINWEIS: Die Seriennummer befindet sich im Batteriefach.

GRUNDLEGENDE EINRICHUNG

• Offnen Sie das Batteriefach und legen Sie 3 AAA-Batterien ein (Abb. 1, S. 40). Notieren Sie sich die Seriennummerinnen - Sie brauchen sie später, um Ihr HuntTrack online zu registrierten. Schlieben Sie das Fach.
• Gehen Sie ins Freie. Halten Sie POWER (1) gedrückt, bis sich das Display einschaltet. Warten Sie auf GPS-Satellitenortung (Symbol hört auf zu blinken) (11). Nach dem ersten Einsatz in einer neuen Region kann dies einige Minuten dauern.

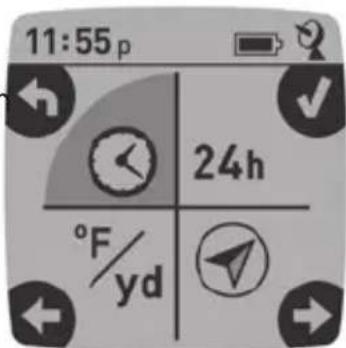

• Drücken Sie SETUP (4). Drücken Sie MARK (2) und dann die Taste TRIP (3) oder SETUP, um die Uhrzeit der Region einzustellen (Abb. 2). Drücken Sie die MARK-Taste, um zum Einrichtungsbildschirm zurückzukehren.
• Um die Formate für die Zeit und Temperatur/Entfernung zuändern, drücken Sie SETUP, um „12h“ oder „0F/yd“ auszuwahlen, und anschließend MARK, um das Format „24h“ oder „0C/m“ einzustellen (Abb. 3). Die Funktion der Pfeile wird auf Seite 6 erläutert. Drücken Sie POWER, um die Einstellung zu beenden.

Eine POSITION MARKIEREN/zu einer POSITION ZURÜCKKEHREN

• Drücken Sie POWER, um eines von fünf Standortsymbolen/oder 5-20 Nummern auszuwahlen (6) (Zelt, Auto, Baum, Hochstand, Hirsch, Nummer 1-20). Halten Sie MARK gedrückt, während Sie an dem Standort stehen, den Sie markieren wollen, umihn im Speicher des HuntTrack abzulegen (das Displayändert sich wie dargestellt) (Abb. 4).Jetzt kann das Gerät ausgeschaltet werden (POWER gedrückt halten), und Sie konnen den Standort verlassen.
• Um zum markierten Standort zurückzukehren, schalten Sie zunachst das HuntTrack ein. Achten Sie darauf, dass das gleiche Symbol oder die gleiche Nummer angezeigt wird, das/die zum Markieren des Standorts benutzt wurde (wenn nicht, ist das Auswählen mit POWER erforderlich). Das Display gibt die Richtung und die Entfernung bis zum Standort an (Abb. 5). Wenn Sie in Richtung des Pfeils

Abb. 2

Abb.3

Abb. 4

Abb.5

gehen, stellen Sie fest, dass die Entfernung abnimmt. Wir der Standort erreicht, blinkt das Symbol „Markierung" in der Mitte des Displays.

• Sie können die fünf Symbole (und bis zu 20 Nummern) verwenden, um verschiedene Standorte aller Art zu markieren (Ihr Auto, einen Hochstand, einen Zeltplatz usw.). Zum Speichern eines neuen Standorts muss auf jeder Istets ein anderes Symbol oder eine andere Nummer gewählt werden. Wenn Sie MARK mit einem zuvor verwendeten Standort gedrückt halten, wird dieser durch ihren aktuellen Standort ersetzt.

• Drücken Sie drei Mal die SETUP-Taste (4) bis der Standortpfeil im unteren rechten Bereich hervorgehoben ist, um die Anzahl der verfügbaren „Extra“-Standorte (Nummern von 1 bis 20) zu erhöhen oder zu begrenzen. Drücken Sie MARK (2) und dann die TRIP/DATA- oder SETUP-Taste, um die Zahl unter dem Pfeil zu erhöhen oder herabzusetzen (Abb. 6). Drücken Sie die MARK-Taste, um die Einstellung zu bestätigten und zum Einrichtungsbildschirm zusammen zuzukühren.

Abb.6

AUTOMATISCHES AUSSCHALTEN/ HINTERGRUNDBELEUCHTUNG

• Das Gerät schaltet sich nach 10 Minuten automatisch aus, wenn keine Tasten gedrückt werden (außer im nachfolgend beschriebenen Tourmodus). Halten Sie POWER gedrückt, um das Gerät manuell auszuschalten.
• Drücken Sie die Taste MARK, um die Hintergrundbeleuchting des Displays einzuschalten. Nach 30 Sekunden erlischt sie automatisch.

KOMPASSKALIBRIERUNG

• Um die Richtungsgenaugkeit sicherzustellen, halten Sie das HuntTrack vor sich und schwenken Sie es mehrmals in einem Schleifenmuster in Form einer 8, um den Kompass neu zu kalibrieren (Abb. 7). Ein Video zur Kompasskalibrierunfinden Sie unter: http://www.bushnell.com/products/gps/instruction-videos/.

Abb.8

• Für ein optimales Ergebnis empfehlen wir, das HuntTrack bei

der Benutzung in einer horizontalen (nicht geneigten) Position zu halten (Abb. 8).

AUFZEICHNUNG EINER NEUEN TOUR (ROUTE)

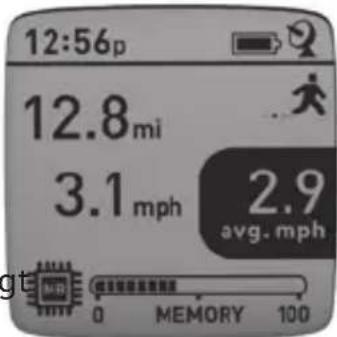

• Drücken Sie TRIP/DATA (3), um den Tourmodus aufzurufen. HALTEN Sie die TRIP/DATA-Taste gedrückt, um mit dem Aufzeichnen neuer Tourdaten zu beginnen. Das Display zeig ein sich bewegendes „Wanderer"-Symbol zusammen mitactualisierten Werten für die zusückgelegte Entfernung und die mittlere Geschwindigkeit unterwegs (Abb. 9). Lassen Sie das HuntTrack während ihrer Tour eingeschaltet.

Abb.9

• HALTEN Sie die TRIP/DATA-Taste erneut gedrückt, um das Aufzeichnen der Tourdaten zu beenden.
• Das HuntTrack speichert automatisch die Daten, die es zwischen dem Start und dem Ende der Touraufzeichnung erfasst, einschließlich Datum und Uhrzeit der Tour, de insgesamt zurückgelegten Strecke, ihrer durchschnittlichen Geschwindigkeit und Veränderungen in Höhe und Temperatur.

ANZEIGEN DER DATENBILDSCHIRME

Drücken Sie kurz auf TRIP/DATA (3), um die Datenbildschirme des HuntTrack anzuzeigen und durch die Bildschirme zu blättern (im Tourmodus sollen den Sie die Taste nicht gedrück halten, da sonst eine neue Tour aufgezeichnet und die aktuelle Tour beendet wird). Drücken Sie kurz auf POWER, um zum Hauptnavigationsbildschirm zurückzukehren. In den 6 Datenbildschirmen werden die folgenden Daten für ihren aktuellen Standort (in Reihenfolge) angezeigt:

1. Sonnenaufgang/Sonnenuntergang und Mondphase
2. Temperatur, Luftdruck und Wettervorhersage
3. Tieraktivität (aktueller Level und Grafik über einen Zeitraum von +/- 12 Stunden)
4. Entfernung und Durchschnittsgeschwindigkeit (aktuelle oder letzte Tour) und verbleibender Speicherplatz (% der verwendeten Tourdaten). Das HuntTrack kann

1235

6

bis zu 48 Stunden an Tourdaten insgesamt speichern (dies können mehrere Touren an mehreren Tagen sein). Siehe Abb. 9 oben.

1. Zurückgelegte Route (vom Start- bis zum Endpunkt der aktuellen oder letzten Tour)
2. Kompass w/Höhe und Breiten-/Längengrad

Abb. 10

TOURDATEN AUFRUFEN

Wenn wegstens eine Tour aufgezeichnet wurde, konnen durch Anschreiben des HuntTrack an den Computer auf 4 verschiedene Kartentypen der gewählte Weg und eine Tourdatengrafik aufgerufen werden, und die Tourdaten konnen per E-Mail oder ein soziales

Netzwerk anderen mitgeteilt werden. Bezug der Software:

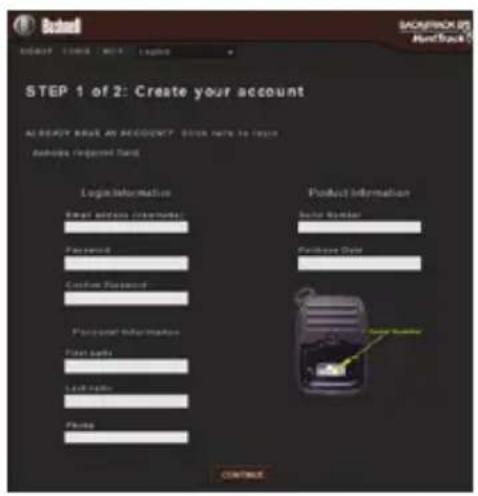

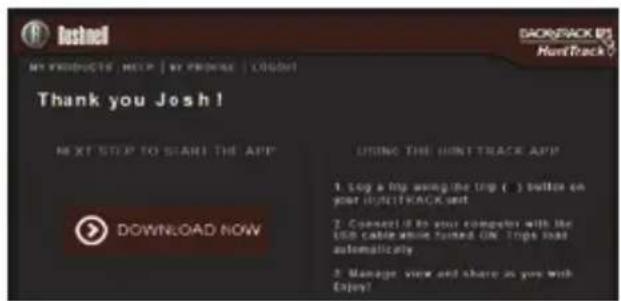

• Gehen Sie zu http://www.hunttrackgps.com/, folgen Sie den Anweisungen zum Erstellen eines Kontos (kostenlos) und registrieren Sie Ihr HuntTrack. Anschließend konnen Sie die Software-App herunterladen (Abb. 11, nächste Seite). Ihr Konto kBieted Online-Backup-Möglichkeiten für alle ihre Tourdaten. (Die Seriennummer befindet sich im Batteriefach (Abb. 10). Nach dem Registrieren werden Sie zu einem Download-Bildschirm für die HuntTrack-Anwendung weitergeleitet (Abb. 12) (hierzu wird Adobe Air® benötigt. Es wird automatisch installiert, wenn es noch nicht auf ihrem Computer installiert ist). Klichen Sie auf „Download Now" (Jetzt herunterladen) und wahren Sie dann „Open" (Öffnen). In einer Bestätigungs-E-Mail erhalten Sie ebenfalls einen Link zum Herunterladen der Software. Schalten Sie das HuntTrack ein und schreiben Sie seinen USB-Port mit dem mitgelieferten USB-Kabel an ihren Computer an. Auf Windows®-PCs sollen sie sich die Anwendung automatisch öffnen (falls nicht, klichen Sie auf das Desktop-Symbol (Abb. 13)). Hinweis: Wenn Sie beim Anschließen ein Windows-Popup „Automatische Wiedergabe" sehen, klichen Sie auf „Ordner öffnen, um Dateien anzuzeigen" und doppelklicken Sie dann auf eine .btk-Datei (Tourdatendatei). Bei Mac® doppelklicken Sie auf das Symbol „HuntTrack" im Anwendungsordner, um die Anwendung zu starten.

• Geben Sie den Benutzernamen (E-Mail-Adresse) und das Password ein, die Sie bein Einrichten des Kontos benutzt haben, und wahlen Sie „LOGIN" (Abb. 14). So können alle ihre Tourdaten zur automatischen Sicherung auf Ihr dem Online-Konto gespeichert werden, damit Sie von jedem Computer aus auf sie zugreifen konnen.

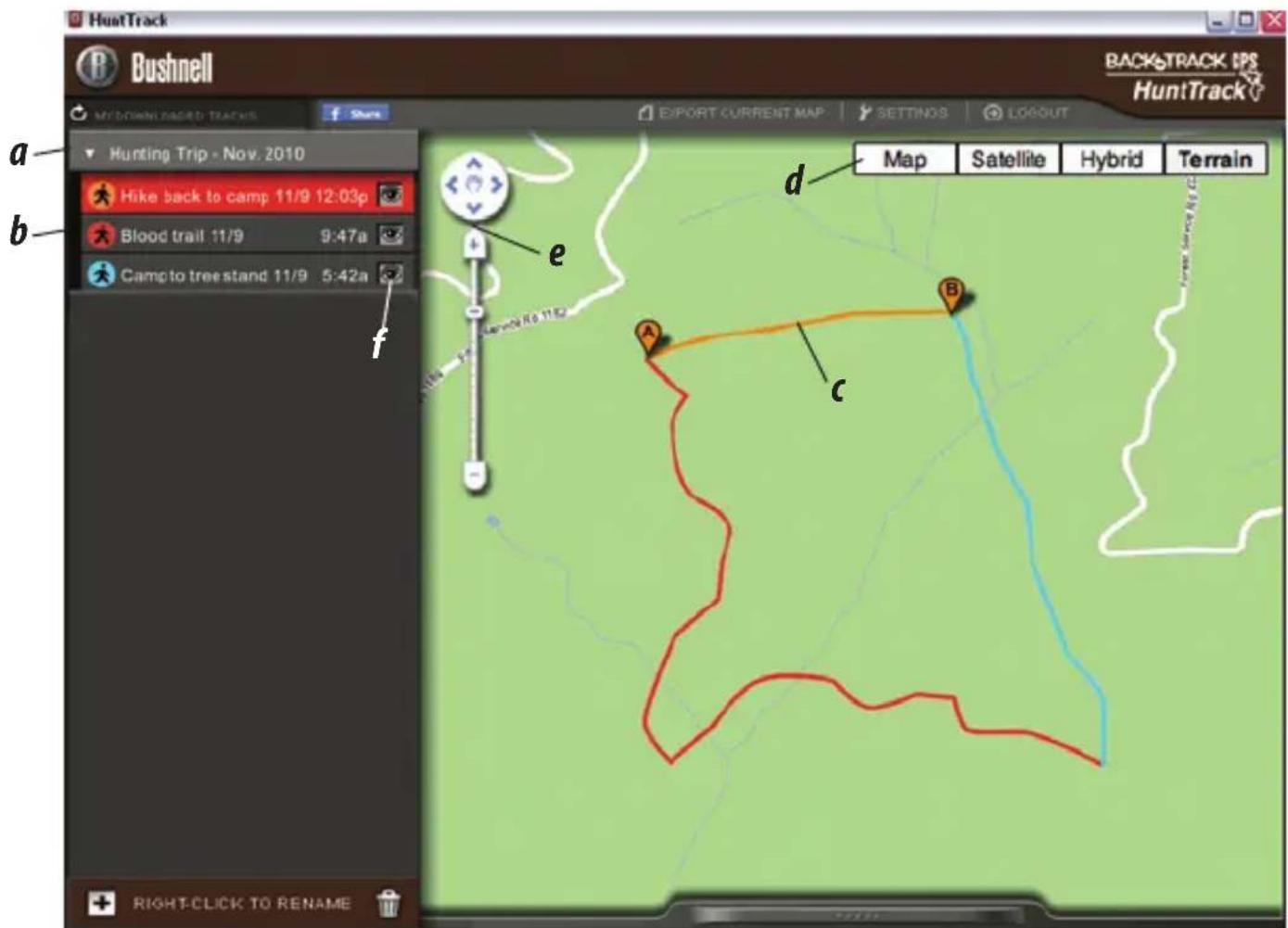

VERWENDEN DER HUNTTRACK-ANWENDUNG (Abb. 15)

• Wenn Sie die HuntTrack-Anwendung gestartet haben, sehen Sie einen oder mehrere graue Ordner zur Linken (a) unterhalb von „My Downloaded Tracks" (Meine heruntergeladenen Routen), die jeweils mit einem Datum versehen sind. Jeder Ordner

Abb.11

Abb.12

Abb.13

Abb.14

enthalt Informationen zu den Touren einer 24-Stunden-Periode.

• Klichen Sie auf den Ordner, umihn zu öffnen und die einzelnen Touren aufzurufen (b) , die Sie an dem Datum unternommen haben (die Dauer jeder Tour beruht auf der Zeit, die zwischen dem Starten und Beenden einer neuen Touraufzeichnung verstrichen ist, als Sie die TRIP-Taste gedrückt gehalten haben).
• Die auf der jeweiligen Tour zurückgelegte Route ist als farbige Linie (c) auf einer Kart dargestellt. Es stehen vier Kartentypen zur Verfugung. Klichen Sie auf den Name des Kartentyps (d) , um die Ansicht zu ändern.

MAP - eine Karte nach Art einer Straβenkarte einschließlich Straβennamen.

SATELITTE - eine Luftaufnahme der Gegend.

HYBRID - eine Kombination der ersten beiden Karten.

TERRAIN - eine topographische Karte mit Höhenangaben für die Legend.

• Mit dem Zoom-Schieber und dem Positionspfeilefeld können Sie die Ansicht vergrößern/verkleinern und sich auf der Karte bewegen (e).
• Klichen Sie auf den Namen einer Tour, um diese auf der Karte hervorzuheiten. Sie können eine Tour auch verbergen, indem Sie auf das Augen-Symbol sehen ihren Namen klichen (f) .
• Um den Name eines Ordners zu ändern (von seinem Standarddatum zu einem Name wie „Canyon-Tour Tag 1”), klichen Sie mit der rechten Maustaste auf seinen Name Sie können auch mit der rechten Maustaste auf eine Tour im Ordner klichen, um sie umzubenennen.

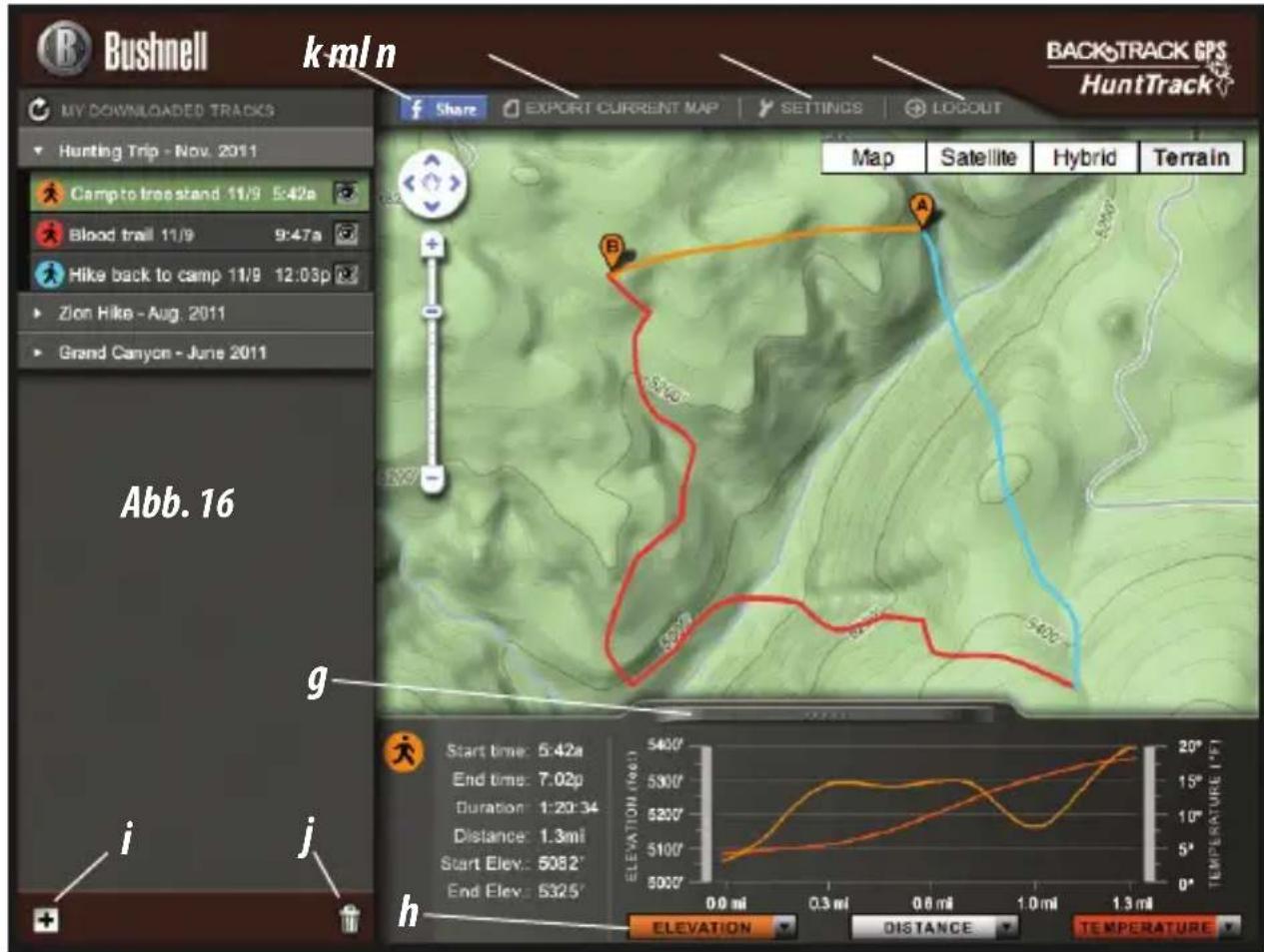

VeRWenden deR HunTTRack-anWendunG (Abb. 16)

• Wenn Sie auf den "Griff" (g) im unteren Mittelbereich des Kartenbildschirms klichen, öffnet sich eine Popup-Grafik. Hier werden Grafiken für Höhen-, Temperatur- oder Geschwindigkeitsdaten (zwei dieser Werte) für die zurückgelegte Entfernung oder für die verstrichene Zeit während der gesamten Tour angezeigt. Die Linienfarbe der Grafik passst zur Farbe des ausgewählten Toursegments. Mit den Pulldown-Menüs (h) können Sie auswahlen, welche Daten angezeigt werden sollen.
• Um einen neuen Ordner zu erstellen, klichen Sie auf das Plus-(+)-Symbol links unter (i). Existierende Touren können aus ihrem ursprünglichen Ordner in den neuen gezogen werden.
• Um eine Tour oder einen Tourordner zulöschen,ziehen Sie diese bzw.diesen zum Papierkorbsymbol (j)
• Klichen Sie auf „Share" (Freigegeben) (k) , um ihre Tourkarte auf Facebook zu posten.
• Klichen Sie auf „Export Current Map" (Aktuelle Karte exportieren) (I), um sie als Bild im .jpg-Format zu speichern oder per E-Mail zu versenden.
• Klichen Sie auf „Settings" (Einstellungen) (m) , um die Menüsprache und englishie/

metrische Maßeinheit auszuwahlen.

• Wenn Sie die HuntTrack-Anwendung schreiben möchten, klichen Sie einfach auf „Logout" (Abmelden) (n). Die Tourdaten werden automatisch in ihrem Kontogespeichert.

ZUSÄTZLICHE FUNKTIONEN DER ANWENDUNG

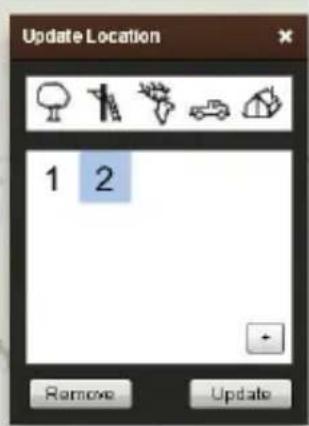

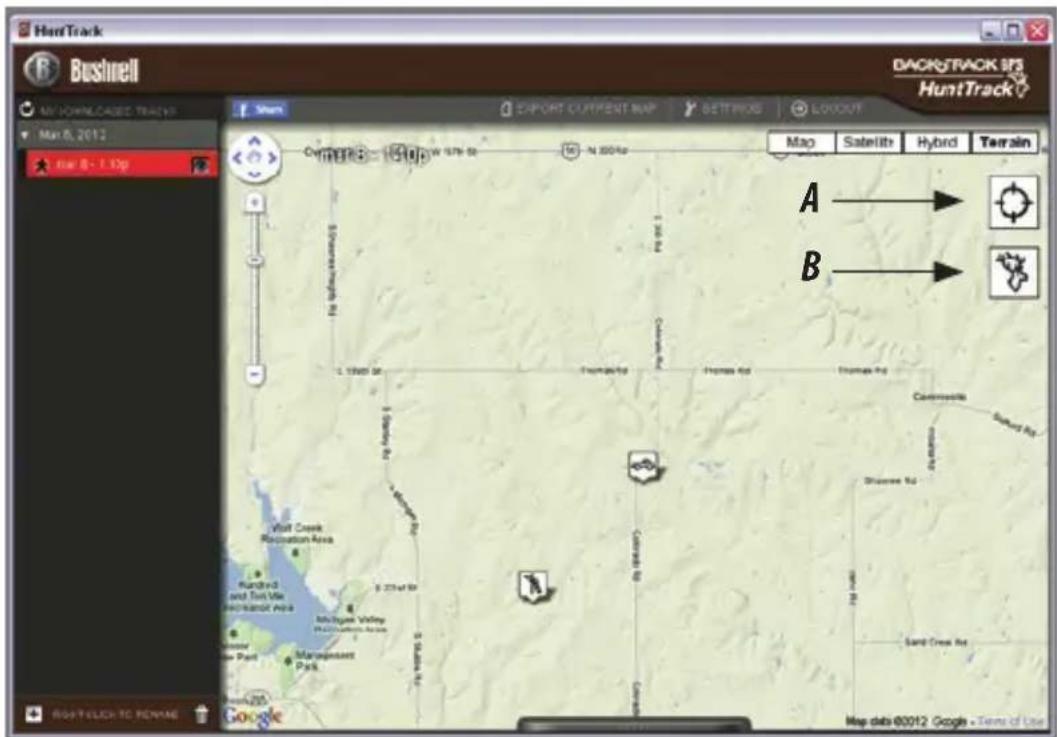

• Wenn Sie auf das Zielsymbol rechts oben auf der Karte (Abb. 17, A) klichen, können Sie überall auf der Karte mit einem der fünf Symbole benutzerdefinierte Standortmarkierungen hinzufugen. Bewegen Sie den Cursor an die gewünschte Stelle auf der Karte. Klichen Sie auf diese Stelle und wahren Sie dann ein Symbol aus. Anschließend klichen Sie auf „+“, um den Standort auf der Karte hinzuzufügen (Abb. 18). Um einen benutzerdefinierten Standort zu entfern, klichen Sie auf diesen Standort und wahren Sie dann „Remove" (Entfernen) (Abb. 19).

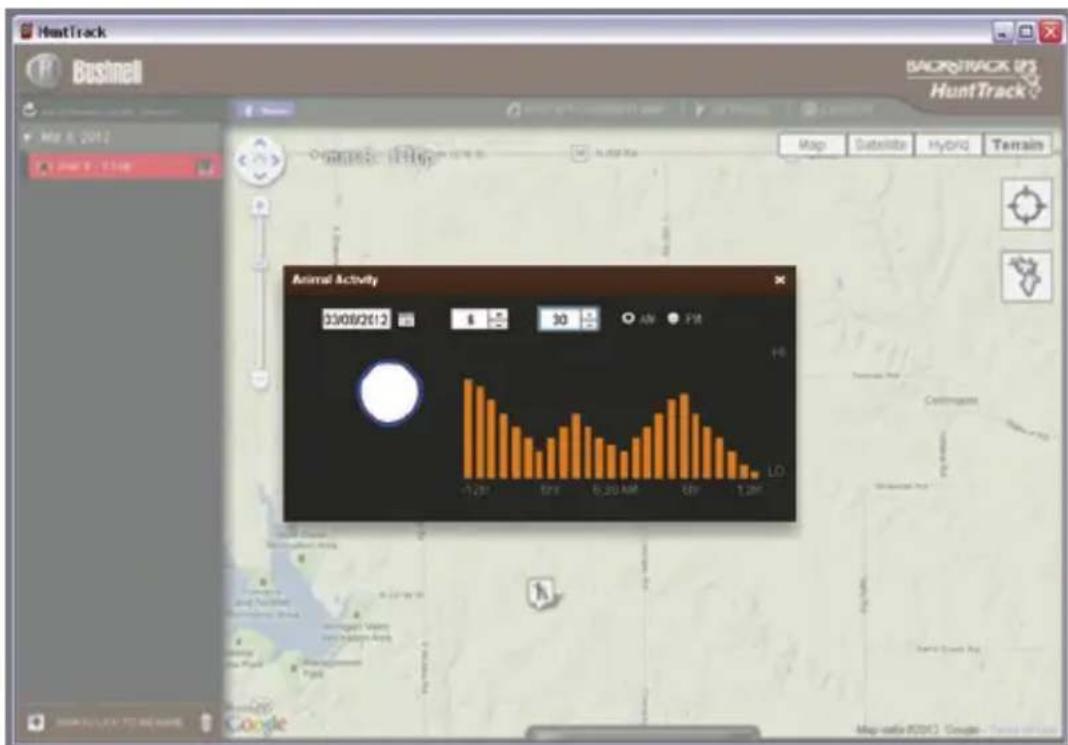

• Klichen Sie auf das Hirschsymbol (Abb. 17, B) und dann auf eine beliebige Stelle auf der Karte, um eine Grafik mit Tieraktivität für alle Punkte auf der Karte anzuzeige

(basierend auf dem Standort, dem aktuellen Datum, der aktuellen Zeit und in der Anwendung enthaltenen Solunar-Tabellen). Für diesen Standort kann)sogar die vorhergesagte (oder letzte) Tieraktivitat angezeigt werden, indem Sie das Datum und die Uhrzeit im Popup-Fenster der Tieraktivitat andern (Abb. 20).

VERWENDEN DER HUNTTRACK-ANWENDUNG AUF ANDEREN COMPUTERN

Wenn Sie von einem anderen Computer aus auf ihre HuntTrack-Tourinformationen zugreifen wollen, müssen Sie nicht extra ein neues Konto erstellen. Melden Sie sich einfach unter http://hunttrackgps.com bei ihrem Konto an, klichen Sie auf den Download-Link und installieren Sie die Anwendung.

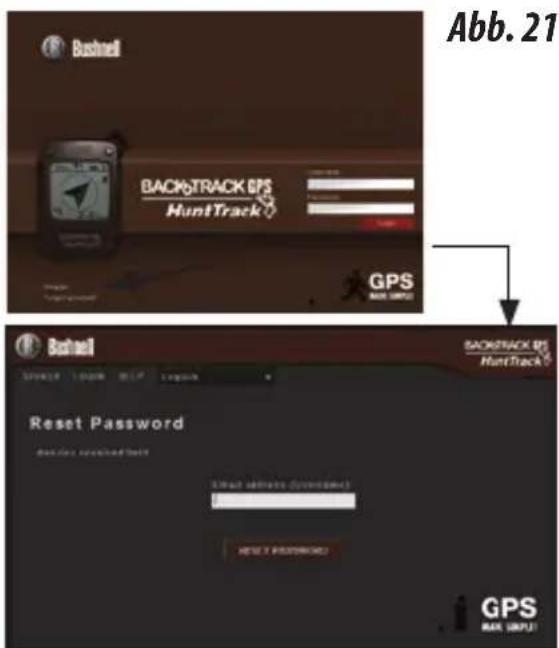

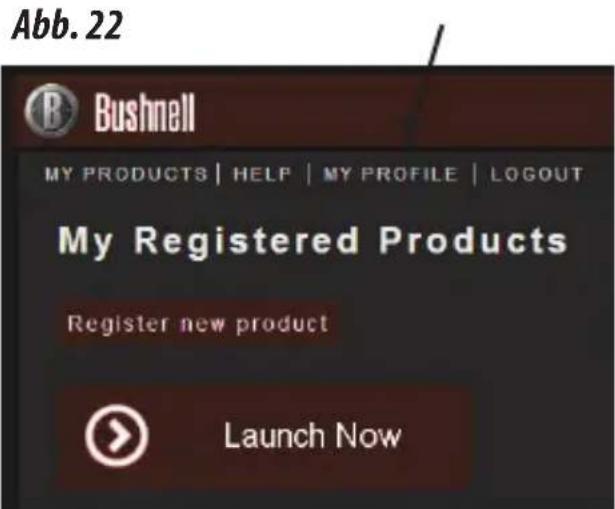

LOGIN/PASSWORTÄNDERN

Wenn Sie sich von der HuntTrack-Anwendung abmelden, werden Sie bei ihrem{nachsten Start dazu aufgefordert, sich erneut anzumelden. Falls Sie Ihr Password vergessen haben oder es ändern möchten, können Sie auf den Link „Forgot Password?" (Password vergessen?) auf dem Anmeldungsbildschirm der Anwendung klichen (Abb. 21). Sie können Ihr Password auch ändern, nachdem Sie sich unter http://hunttrackgps.com bei ihrem Konto angemeldet haben. Klichen Sie auf „My Profile" (Mein Profil) im Menu im oberen Bildschirmbereich (Abb. 22).

Bittelesen Sie die Nutzungsbedingungen von Google Maps unter: http://maps.google.com/intl/en/help/terms_maps.html

Abb.17

Abb. 18

Abb.19

Abb.20

GEWÄHRLEISTUNGSFRIST EIN JAHR

Auf das von Ihnen erworbene Produkt der Firma Bushnell gewähren wir eine einjährige Garantie auf Materialmängel und Verarbeitung, gültig ab dem Kaufdatum. Falls während dieser Garantiezeit ein Mangel auftreten sollen, behalten wir uns die Entscheidung darüber vor, das Produkt zu reparieren oder zu ersetzen, unter der Voraussetzung, dass der Kunde das Produkt porto- uversandkostenfrei an uns zurückschickt. Diese Gewährleistung schließt keinerlei Schäden ein, die durch Missbrauch, unsachgemäß Umgang, Einbau oder durch fehlerhafte Wartung verursacht wurden, und gilt ebenfalls nicht, wenn diese Tätigkeiten von anderen Personen als den durch die Kundendienstabteilung der Firma Bushnell hierfür autorisierten Personen durchgeführt wurden.

Jegliche Rücksendung, die in bezug auf diese Gewährleistung erfolgt, muss folgende Begleitpapiere enthalten:

1) Einen Scheck/Bargeld in Höhe von $10.00 für die Porto- und Handlingkosten
2) Name und Adresse für Rücksendung des Produkts
3) Eine genaue Erläuterung des Mangels
4) Beleg des Kaufdatumss
5) Das Produkt ist in einem stabilen Versandkarton gut zu verpacken, um Beschädigungen beim Transport zu vermeiden, die Portospesen für den Versand an nachstehend aufgeführte Adresse sind im Voraus zu entrichten:

Versandadresse für die U.S.A: Versandadresse für Kanada:

Was Produkte anbelangt, die nicht in den U.S.A. oder in Kanada gekauft wurden, erfragen Sieitte die gultigen Garantiebedingungen bei Ihrrem ortlichen Handler. Innerhalb Europas kann die Firma Bushnell unter folgender Adresse kontaktiert werden:

Bushnell Germany GmbH

Tel: [phone]

Fax: [phone]

These Gewährleistung räumt Ihnen besondere juristische Rechte ein.

Für die jeweiligen Länder gelten möglicherweise länderspezifische Rechte.

Warnings und Hinweise

Hinweis zum GPS-System- und Ortungsgenaugkeit:

Für Genauigkeit und Wartung des Globalen Positionierungssystems (GPS) ist allein sein Betreiber verantwortlich, die Regierung der Vereinigten Staaten. Das System unterliegt Änderungen, die die Genauigkeit und Leistung aller GPS-Geräte beeinflussen können. Die Genauigkeit der vom BackTrack angezeigten Distanz ist durch die inhärenten Systemeigenschaften des GPS auf einen Bereich von ±3 bis 5 Metern (oder Yard) um den tatsächlich markierten Standort herum beschrankt.

Warning:

Dieses Gerät ist nur als ergänzende kompakte Navigationshilfe vorgesehen. Der Benutzer übernimmt die vollständige Verantwortung bezüglich der Benutzung these Products. Es darf nicht in Situationen eingesetzt werden, die eine genaue Messung von Standort, Richtung, Entfernung, Geschwindigkeit oder Topographie verlangen. Das Gerät darf nicht zur Navigation von Fluggeräten verwendet werden.

Hinweis zur Verwendung in Fahrzeugen:

Bushnell möchte zu einer sicheren und verantwortungsvollen Gestaltung von Freizeitaktivitäten in der Natur beitragen. Verwenden Sie diese Gerät nicht während des Führns eines Fahrzeugs. Unvorsichtigiges Fahrverhalten kann zu Sach- oder Personenschäden oder Todesfällen führen. Die Verantwortung für den sicheren Betrieb eines motorisierten Fahrzeugs liegt ausschließlich beim Fahrzeugfuhrer. Informationen vom GPS-Gerät können den Fahrer eines motorisierten Fahrzeugs ablenken. Daher ist es gefährlich, das GPS-Gerät während des Führns eines Fahrzeugs zu bedieren. Bei der Verwendung in einem Fahrzeugarf das Gerät nicht vom Fahrer benutzt werden. Bei Verwendung in einem Fahrzeug muss das Gerät so angebracht sein, dass es den Fahrer nicht ablenkt, das Blickfeld des Fahrs nicht einschränkt und Airbags oder andere Sicherheitsmechanismen des Fahrzeugs nicht blockiert oder behindert. Fahrzeugsgcheiben und Fenster mit eingelassenen Metallteilen wie z.B. Scheibenheizungen oder Tönungsfolien konnen den GPS-Empfang in einem Fahrzeug verschlechtern.

Haftungshinweis:

Bushnell haftet unter keinen Umständen für beiläufig entstehende, besondere, indirekte oder Folgeschäden, unabhängig davon, ob sich diese aus der Verwendung, Fehlverwendung oder Unabhängigkeit der Verwendung these Products oder aus Defekten des Produkts ergeben.

Eine Staaten halten keinen Haftungsausschluss für beiläufig entstehende Schäden oder Folgeschäden zu, weshalb die oben stehenden Einschränkungen möglicherweise nicht für Sie gelten.

Entsorgung von elektrischen und elektronischen Ausrüstungen

(Gültig in der EU und anderen europäischen Ländern mit getrennten Sammelsystemen)

These Ausrüstung enthalt elektrische und/oder elektronische Bauteile undarf deshalb nicht im normalen Haushaltmull entsorgt werden. Stattdessen sollte sie an den entsprachenden Sammelstellen fur Recycling der jeweiligen Gemeinden abgegeben werden. Ihnen entstehen hierdurch keine Kosten.

Wenn die Ausrüstung austauschbare (wiederaufladbare) Batterien enthalt, müssen diese zuvor auch Herausgenommen werden und, falls nötig, entsprechend der geltenden Vorschriften entsorgt werden (siehe auch die jeweiligen Anmerkungen in der Anleitung dieser Instruments).

Weitere Informationen zu diesen Thema sind in Ihrer Gemeinde-/Stadtverwaltung, Ihrem regionala Abfallentsorgungsunternehmen oder in dem Geschäft, in dem Sie Ihr Equipment gekauft haben, erhältlich.
