BEDIENUNGSANLEITUNG LIFE E72053 (MD 43084) MEDION

LAATSTE GEHEUGEN AAN

AUTO STANDBY 15M

GA NAAR ALG. INSTELPAGINA

24. Technische gegevens

NL

DVD-SPELER

lngangsspanning/-stroom: DC 200mA V

Uitgangsspanning/-stroom: DC 9-12 V 750 mA

FR

Opgenomen vermogen: < 15W

Diagonal: 7^ (ca. 18 cm)

Resolutie: 800 × 480 pixels

Videosignaal: FBAS

Video-/audio-uitgang: 3,5 mm klinkstekker

Coax-uitgang: 3,5mm klinkstekker

Modelnummer: EP-1615P

Fabrikant: ShenZhen NAN PING Technology Co., Ltd, China

Nominale spanning breedband ca. 105mV

Technische gegevens 43

U

Uitschakelen 25

USB-geheugenstick 26

V

1. Zu dieser Anleitung 95

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter .....95
1.2. Bestimmungsgemäßer Gebrauch

2. Hinweise zur EG-Konformität 96

3. Sicherheitshinweise

3.1. Betriebssicherheit 97
3.2. Aufstellungsourt 98
3.3. Reparatur 99
3.4. Umgebungstemperatur 99
3.5. Stromversorgung 100
3.6. DVD-Spieler 101
3.7.Umgang mit Batterien 101
3.8.Umgang mit Lithium-Akkumulatoren 102

4. Lieferumfang

5. Geräteübersicht

5.1. DVD-Player 104
5.2. Zweiter Monitor 106
5.3. Fernbedienung 108

6. Abspielbare Formate 110

7. Vorbereitung 110

7.1. Batterie für die Fernbedienung einlagen/wechseln 110
7.2. Gerat aufstellen 111
7.3. Akku laden 111

8. Anschlasse 111

8.1. Ohrhöreranschluss 111
8.2. AV OUT-Buchse 112
8.3. COAXIAL Buchse 112
8.4. Netzanschluss 113
8.5.Autoadapter 113

9. Gerät im Auto befestigen 114

9.1. So befestigen Sie die Tasche und das Gerät: 114

10. Steuerung am Gerät oder über die Fernbedienung 115

11. Einsatzen/Ausschalten 115

11.1. Einsatzalen & in den Lademodus schalten 115
11.2. Ausschalten 115

12. Lautstärke / Stummschaltung 115

13. Betriebsart wahlen

NL

FR

DE

9

14. Datentrager einlagen 116

14.1. Disk 116
14.2. USB-Speicherstick 116
14.3. SD/SDHC/MS/MMC-Speicherkarten 117

15.1.DVDs 117
15.2. Datentrager mit Videos, Audios, Bildern 117

16. Wiedergabefunktionen 118

16.1. Wiedergabe / Pause 118
16.2. Suchfunktionen 118

17. Wiederholungsfunktionen 120

17.1. Wiederholen 120
17.2. Abschnitt wiederholen 120
17.3.Abspielreihenfolgeprogrammieren 120

18. Bildfunktionen 121

18.1. Bildvergroßern 121
18.2. Kameraposition 121
18.3. Tonspur und Untertitel 121
18.4.PBC-Funktion 122

19. Einstellungen 122

19.1. Navigieren in den Menus 122
19.2.Allgemeines Setup Menu 123
19.3. Audio Setup Menu 124

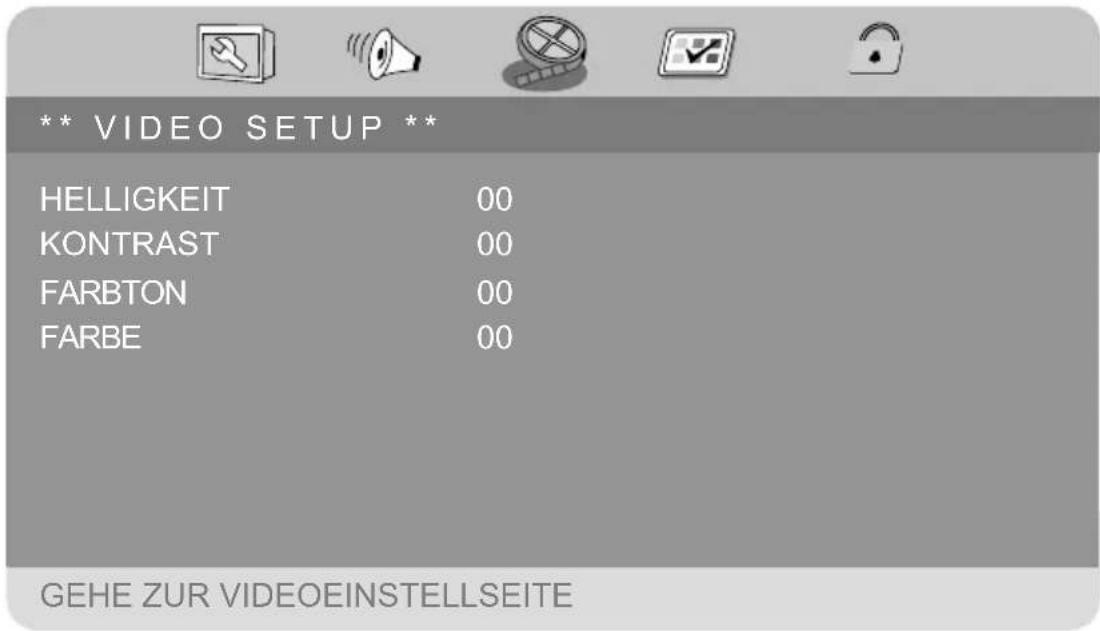

19.4. Video Setup 126
19.5. Vorzugseinstellungen 127
19.6. Password Setup Menu 128

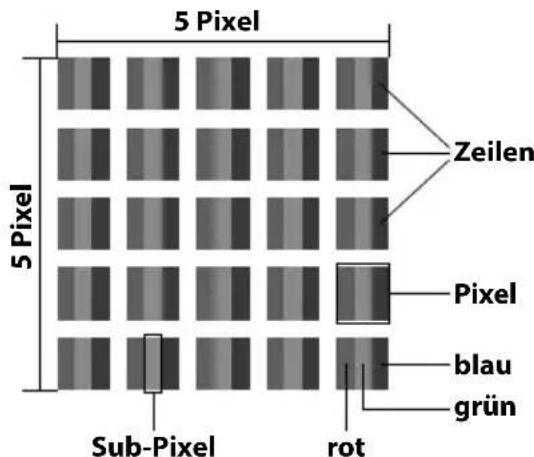

20. Pixelfehler bei LCD-TVs 129

21. Wenn Störungen auftreten 130

22. Reinigung 132

23. Entsorgung 132

24. Technische Daten 133

25. Impressum 135

26. Index 136

1. Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr!
!	WARNUNG! Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
!	VORSICHT! Warning vor möglichen mittleren und oder leichten Verletzungen!
i	HINWEIS! Hinweise beachten, um Sachschaden zu vermeiden! Weiterführende Informationen für den Gebrauch des Gerätes!

1.2. Bestimmungsgemäßer Gebrauch

Ihr Gerät bietet Ihnen vielfältige Möglichkeiten der Nutzung:

• die Wiedergabe von DVDs und anderer kompatibler Datenträger
• als Ausgabe- und Wiedergabegerät für Video- und Audioquellen
• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise.Eine andere Bedienung gilt als nicht bestimmungsgemeaB und kann zu Personen- oder Sachschaden führen.
• Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen. Hierzu zahlen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehloder Holzstaub) darf these Gerät nicht verwendet werden.
• Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

-Hohe Luftfeuchtigkeit oder Nasse
-Extrem hohe oder tiefe Temperaturen
-Direkte Sonneneinstrahlung
-Offenes Feuer

2. Hinweise zur EG-Konformität

Das Gerät erfoldt die nachfolgend genannten grundlegenden Anforderungen und relevanten Vorschriften der Europäischen Union:

EMV Richtlinie 2014/30/EU,
Niederspannungsrichtlinie 2014/35/EU,
- Öko-Design-Richtlinie 2009/125/EG (Verordnungen 1275/2008, 278/2009)
RoHS-Richtlinie 2011/65/EU
Kfz-Richtlinie 2004/104/EG (Autoadapter)

3. Sicherheitseinweise

3.1. Betriebssicherheit

• Das Gerät ist nicht darauf bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensörischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschlucht oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

WARNING!

Verletzungsgefahr!

Bei übermäßig Druck auf das Display, besteht die Gefahr das es bricht!

Packen Sie die geborstenen Teile mit Schutzhandschuhen ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center.
Waschen Sie anschließend ihre Höhe mit Seite, daß nicht auszuschreiben ist, dass Chemikalien austreten können.

• Berühren Sie den Bildschirm nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

3.2.Aufstellungssort

• Halten Sie Ihr Gerät und alle angeschlossene den Komponenten von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direkte Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Bildschirms führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da außere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen konnten.
• Setzen Sie das Gerät und das Netzteil nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Geschäfte (Vasen oder ähnliches) auf oder darüber hinausgehende Netzteil. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Schlitze und Öffnungen des Gerätes dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgebung)!
• Verlegen Sie die Kabel so, dass niemand darauf auftreten, oder darüber stolpern kann.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stäblen, ebenen und vibrations freien Unterlage, um ein Herunterfallen des Gerätes zu ver meiden.

3.3. Reparatur

• Wenden Sie sich an den Kundendienst, wenn:

-dasNetzkabel angeschmort oder beschädigt ist
-Flüssigkeit in den Bildschirm eingedrungen ist
-der Bildschirm nicht ordnungsgemäß Funktioniert
-der Bildschirm heruntergefallen, oder das Gehäuse beschädigt ist.

• Überlassen Sie die Reparatur Ihres Gerätes ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unsere autorisierten Servicepartner.

3.4. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstempera tur von 0^ bis +35^ und bei einer relati ven Luftfeuchtigkeit von < 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das Gerät bei -20^ bis +45^ gelagert werden.

GEFAHR!

Stromschlaggefahr!

Bei große Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Gerätes kommt, die einen elektrischen Kurzschluss verursichen kann.

Warten Sie nach einem Transport des Gerätes solange mit der Inbetriebnahme, bis es die Umgebungs-temperatur angenommen hat.

3.5. Stromversorgung

GEFAHR! Stromschlaggefahr!

Auch bei ausgeschalteten Netzschalter sind Teile des Gerätes unter Spannung.

Um die Stromversorgung zu Ihr's Gerätes zu unterbrechen, oder es gänzlich von Spannung freizuschalten,ziehen Sie den Netzstecker aus der Steckdose.

• Betreiben Sie das Gerät nur an einer leicht erreichbaren und in der Höhe befindlichen Schutzkontakt-Steckdose mit 100 - 240 V~, 50/60 Hz.
• Um die Stromversorgung zu Ihr Gerät zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.

GEFAHR! Stromschlaggefahr!

Im Inneren des Gerätes befinden sich stromführungte Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes.

• Öffnen Sie niemals das Gehäuse und führen Sie keine Gegenstände durch die Schlitze und Öffnung gen ins Innere des Gerätes!

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

• Halten Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Laufsprecherbo xen, Mobiltelefon usw.), um Funktionstörungen und Datenverlust zu vermeiden.

3.6. DVD-Spieler

Der DVD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

3.7. Umgang mit Batterien

Die Fernbedienung wird mit Batterien betrieben. Beachten Sie hierzu folgende Hinweise:

• Halten Sie neue und bebrauchte Batterien von Kindern fern. Batterien nicht verschlucken, es besteht die Gefahr einer chemischen Verätzung.

WARNING!

Verzungsgefahr!

Die mitgelieferte Fernbedienung beinhaltet eine Knopfzenen-Batterie. Wird diese Batterie verschlussk, kann sie innerhalb von 2 Stunden ernsthafte innere Verzützungen verursachen, die zum Tode führen können.

• Wenn Sie vermuten, Batterien konnten verschlukt oder in irgendegen Teil des Körpers gelangt sein,uchen Sie unverzüglich medizinische Hilfe.

• Prüfen Sie vor dem Einlagen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie diese gegebenenfalls.

• Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
• Achten Sie beim Einlagen der Batterien auf die Polarität (+/-).

• Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr! Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Typ.

• Versuchen Sie niemals, Batterien wieder aufzuladen. Es besteht Explosionsgefahr!

• Setzen Sie Batterien niemals übermäßigiger Wärme (wie Sonnenschein, Feuer oder dergleichen) aus.
• Lagern Sie Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Batterien beschädigen. Setzen Sie das Gerät dazu haben keinen starken Hitzequellen aus.
  Schließen Sie Batterien nicht kurz.
• Werfen Sie Batterien nicht in Feuer.
• Nehmen Sie ausgelaufene Batterien(sofort aus dem Gerät. Reinigen Sie die Kontakte,bevor Sie neue Batterien einlagen. Es besteht Verzuzungsgefahr durch Batteriesäure!
• Entfernen Sie auch leere Batterien aus dem Gerät.
• Wenn Sie das Gerät für längerere Zeit nicht benutzen,nehmen Sie die Batterien heraus.

3.8. Umgang mit Lithium-Akkumulatoren

Benutzen Sie nur den mitgelieferten Lithium-Akku. Falls dieser Akku beschädigt oder defekt sein sollte, wenden Sie sich an unser Service Center.

WARNING! Explosionsgefahr!

Explosionsgefahr bei unsachgemäßem Auswechseln des Akkus.

Ersatz nur durch denselben oder einen gleichwertigen Akkutyp.

Beachten Sie beim Austauschen des Akkus:

• Tauschen Sie den Akku niemals in einer potenziell explosionsgeführdeten Umgebung aus. Während des Einsetzens oder Entfernens des Akkus kann es zu einem Funkenschlag kommt und eine Explosion verursacht werden. Explosionsgeführte Bereiche sind oft, aber nicht immer, eindeutig ausgewiesen. Dazu zahlen Tankbereiche wie z. B. unter Deck bei Booten, Kraftstoffüberführungen oder Kraftstoffaufbewah

rungsbereiche, Bereiche, in denen die Luft Chemikalien oder Teilchen enthalt, wie z. B. Getreide, Staub oder Metallpulver, und alle anderen Bereiche, in denen Sie normalerweise angewiesen werden, ihren Kraftfahrzeugmotor abzuschalten.

4. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns,.
bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten:

DVD-Player
Zweiter Monitor
- Netzadapter (Hersteller: Mass Power Electronic Limited, Modell: WFF-0900200VE)
Fernbedienung
1 Knopfelle 3 V, Typ CR2025
AV-Kabel
AV-Verbindungskabel
12 V-Adapter (Modell: YJX000314)
- Ohrhörer (Modell: EP-1615P)
Tragetasche
- Befestigungskit für Kopfstützen
- Dokumentation

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschlucht oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

5. Geräteübersicht

5.1. DVD-Player

1) Display
2) Lautsprecher
3) - in Menüs navigieren
Kapitelsprung rückwärts/vorwärts
4) II-Pause/Wiedergabe
5) - Wiedergabe stoppen
6) Betriebs-LED
7) - Stummschaltung
8) SOURCE-Eingangsquelle wahlen: Disk, USB, CARD
9) Infrarot-Sensor für die Fernbedienung

5.1.1. Rechte Seite

10) ON/CHARGE - Ein-/Ladeschalter
11) -Ohrhöreranschluss
12) AV OUT - AV-Ausgang zum zweiten Monitor
13) COAXIAL - Digital Audio-Ausgang
14) - Anschluss
15) DC OUT - Stromversorgung zum zweiten Monitor
16) DC IN 9-12V - mitgelieferten Netz- oder Autoadapter anschließen

5.1.2. Oberseite

17) SD/SDHC/MS/MMC-Karten Einschub
18) OPEN - Diskfach öffnen

5.2. Zweiter Monitor

19) Display
20) Lautsprecher
21) BACKLIGHT - Monitor ein-/ausschalten
22) -in Menüs navigieren
23) - in Menüs navigieren
VOL - / + - Lautstärke verringern/erhöhen
24) MODE - wiederholt drücken, um die verschiedene Bildschirmeinstellungen aufzurufen

5.2.1. Rechte Geräteseite

25) DC IN - Stromversorgung vom ersten Monitor
26) - Ohrhöreranschluss
27) AV IN - AV-Eingangang vom ersten Monitor
28) ON/OFF - Ein-/Ausschalter

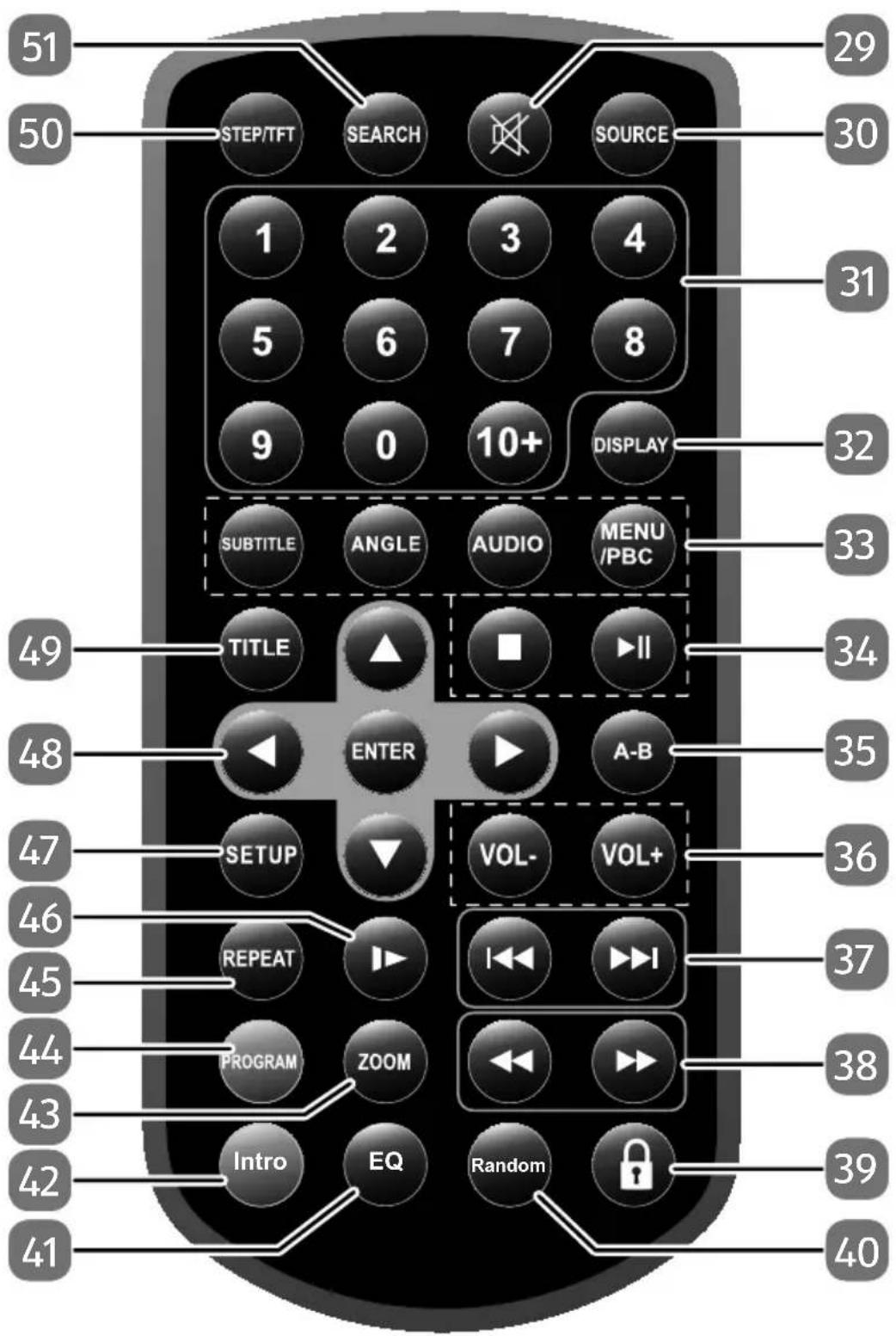

5.3. Fernbedienung

29) -Kummschaltung
30) SOURCE - Disk-, USB oder Card-Modus aufrufen
31) 1-9 - Zifferntasten

10 + -zweistellige Nummer eingeben

32) DISPLAY - Informationen zur aktuellen Disk aufrufen; mehrmals drücken, um die Informationen zu erweitern
33) SUBTITLE - Untertitel einblenden (sofern bei der DVD möglich)

ANGLE - Kamerawinkeländern (sofern bei der DVD möglich)
AUDIO - Sprache auswahlen (sofern auf der DVD verfügbar)

MENU/PBC-DVD-HauptmenüÖffnen;Playbackcontrol ein-/ausschalten

34) II - Pause/Wiedergabe
Wiedergabe stoppen
35) A - B - eine bestimmte Stelle wiederholen
36) VOL - / + -Lautstärke verringern/ erhöhen
37) -zurück zum Titelanfang bzw. zum vorherigen Titel/zum nachsten Titel
38) - Schnelllauf ruckwärts/vorwärts
39) -Tastensperre
40) RANDOM - Zufallswiedergabe
41) EQ - Equalizer
42) INTRO - Anpielen von Titeln
43) ZOOM - Bild vergroßern/verkleinern (nur bei Bildern/Video im Disk-, USB/CARD-Modus)
44) PROGRAM - Titel in die Programmliste aufnehmen
45) REPEAT - Kapitel oder Titel wiederholen
46) SLOW - Zeitlupenfungtion
47) SETUP - Im DVD- und USB-Betrieb Setup-Menu öffnen
48) -in Menus navigieren

ENTER - Auswahl bestätigen

49) TITLE - Titel-MENU öffnen
50) STEP/TFT - Schrittweise Wiedergabe
51) SEARCH - Im DVD-Modus: Suchfunktion

6. Abspielbare Formate

HINWEIS!

Es gibt heute viele, zum Teil nicht standardisierte CD/DVD-Aufnahmeverfahren und Kopierschutzverfahren, sowie unterschiedliche CD/DVD-R- und CD/DVD-RW-Rohlinge. Darum kann es in Einzelfällen zu Einsefehlern oder -verzögerungen kommt. Dies ist kein Defekt des Geräts.

Außer DVDs kann das Gerät folgende Formate wiedergeben:

• DVD+RW, DVD+R, DVD-RW, DVD-R
  VCD und SVCD
  CD-Audio
  MP3
  CD-R/RW
  MPEG4
  AVI, Xvid kompatibel
  JPEG
• Foto-CD

7. Vorbereitung

7.1. Batterie für die Fernbedienung einlagen/ wechseln

Die Fernbedienung benötigt eine Knopfzenen-Batterie 3 V, CR 2025. Im Auslieferzustand ist die Batterie bereits in der Fernbedienung eingelegt.

Ziehen Sie zum Aktivieren den Isolationsstreifen an der Unterseite der Fernbedienung hersus.
Zum Wechseln drücken Sie auf die Verriegelung undziehen Sie das Batteriefach heraus.
Entnehmen Sie die leere Batterie und entsorgen Sie diese bei einer Sammelstelle fur Altbatterien.
- Legen Sie die neue Batterie mit dem Pluspol nach oben in das Fach ein. Achten Sie unbedingt auf die richtige Polarität (+/-).

Schiebern Sie das Fach wieder ein.

WARNING! Explosionsgefahr!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.

• Ersatz nur durch denselben oder einen gleichwertigen Batterietyp.

7.2. Gerät aufstellen

• Stellen Sie die Geräte auf eineEbene, feste Oberfläche. Einige aggressive Möbel-lacke können die GummifüBe der Geräte angreifen. Stellen Sie das Gerät ggf. auf eine Unterlage.
• Klappen Sie ggf. den rückseitigen Ständer am DVD-Player oder zweiten Monitor aus.

7.3. Akku laden

Vor der ersten Inbetriebnahme ohne Netzanschluss müssen Sie den Akku vollständig laden. Bei grün leuchtender LED ist der Akku geladen.

Vergewissern Sie sich, dass sich das Gerät im Lademodus befindet (Betriebschalter auf CHARGE). Wenn das Gerät während der Akkuladung eingeschaltet ist, dauert der Ladevorgang wesentlich länger.
Verbinden Sie den Stromversorgungsstecker des mitgelieferten Adapters an der DC IN 9 V-12 V-Buchse am Gerät.
- Stecken Sie den Adapter in eine gut erreichbare Netzsteckdose. Die Lade-LED des DVD-Players leuchtet rot, wenn der Akku geladen wird.
Warten Sie, bis die Lade-LED grün leuchtet. Bei grün leuchtender Lade-LED ist der Akku geladen.

Bei vollständig geladenem Akku konnen Sie das Gerät ca. drei Stunden betreiben.

8. Anschlüsse

8.1. Ohrhöreranschluss

Schlieben Sie hier die mitgelieferten Kopfhörer mit 3,5 mm-Klinkenstecker an.

Wenn der Ohrhörer angeschlossen ist, wird das Tonsignal nur an den Ohrhörer weitergeleitet. Die Laufsprecher des Geräts sind abgeschaltet.

WARNING!

Gefahr des Verlustes des Hörsinnes!

Hohe Lautstärke bei der Verwendung des Ohrhörers kann zum Verlust des Hörsinns führt.

Bevor Sie den Ohrhörer aufsetzen, stellen Sie die Lautstärke auf ein Minimum! Ihr Gehör kann Schadennehmen, wenn es zu lange oder zu plötzlich hohen Lautstärke ausgesetzt wird.

8.2. AV OUT-Buchse

Schlieben Sie hier den zweiten Monitor an. Setzen Sie das mitgelieferte, schwarz Verbindungskabel mit Klinkensteckern an beiden Seiten ein.
▶ Verbinden Sie hierzu einen Stecker mit der AV OUT-Buchse des DVD-Players.
- Stecken Sie den anderen Stecker in die AV IN-Buchse des zweiten Monitors. alternative:
Schließen Sie ein Gerät an, das Bild und Ton des DVD-Players ausgegeben soll (z. B. ein anderes Fernsehgerät). Setzen Sie ggf. das mitgelieferte AV-Kabel ein, verbinden Sie hierzu den schwarzen Stecker mit dem DVD-Player, den gelben Stecker mit dem Video-Eingang des gewünschten Gerätes, sowie den roten Stecker mit dem rechten und den weißen Stecker mit dem linken Audio-Eingang.

8.3. COAXIAL Buchse

Digitaler Audioausgang für ein Audioausgabegerät, an dessen Laufsprechern Sied den Ton des DVD-Players ausgegeben möchten, z. B. eine Stereoanlage mit entspruchendem digitalem Eingang.
So nutzen Sie den COAXIAL-Ausgang:

Schlieben Sie an den COAXIAL-Ausgang den 3,5 mm-Klinkenstecker des mitgelieferten AV-Kabels an. Nur der rote und der weiß Stecker übertragen das Audiosignal.

8.4. Netzanschluss

VORSICHT! Beschädigungsgefahr!

Die Verwendung eines anderen als des mitgelieferten Netzteils kann das Gerät beschädigen.

• Verwenden Sie ausschließlich das mitgelieferte Netzteil (Modell: WFF-0900200VE, Hersteller: Mass Power Electronic Limited) für den Betrieb des Gerätes.

Nachdem alle anderen Komponenten angeschlossen sind,ephmen Sie den Anschluss des Netzkabels vor.

• Stecken Sie den Geräte-Stecker des Netzadapters in die Geräteanschluss-Buchse DC IN 9-12 V am DVD-Player.
• Stecken Sie das Netzkabel in eine ordnungsgemäß installierte und jederzeit frei zugängliche 220V-240V ~ 50/60Hz Schutzkontaktsteckdose..

8.5. Autoadapter

• Stecken Sie den Geräte-Stecker des Autoadapters in die Geräteanschluss-Buchse DC IN 9-12 V am DVD-Player.
• Stecken Sie den Autoadapter in eine geeignete Auto-Steckdose, z. B. den Zigarrettenanzünder-Anschluss im Auto.

Wenn der Autoadapter angeschlossen ist, wird bei ausgescheltem Gerät der Akkugegeladen (s. o.). Beachten Sie dies hinsichtlich des Betriebs bei ausgeschelteten Motor. Die Autobatterie könnte entleert werden!

9. Gerät im Auto befestigen

Damit das Gerät sichern im Auto befestigt werden kann benutzen Sie die mitgelieferte Tasche, um das Gerät an der Kopfstütze eines Vordersitzes zu befestigen.

HINWEIS!

Die sichere Befestigung der Tasche im Auto kann nicht mit allen auf dem Markt befindlichen Kopfstützen garantiert werden.

9.1. So befestigen Sie die Tasche und das Gerät:

Klappen Sie das Display auf.
Legen Sie eine Disk ein.

An der Rückseite jeder Befestigungslatte befinden sich zwei Gurte. Öffnen Sie die Klipp-Verschlüsse und losen Sie die Gurte so welt, dass sie gut um die Kopfstütze passen.
Legen Sie die mit Schaumgummi gepolsterte Rückseite der Befestigungslatte an der Rückseite der Kopfstütze an. Ziehen Sie dann die Gurte um die Kopfstütze.
Schlieben Sie den Klippverschluss undziehen Sie die Gurte stramm.
- Setzen Sie jeweils den DVD-Player und/oder den Monitor so auf eine Befestigungslatte, dass die Bolzen am Gerät und Befestigungslatte nach unten zeigen. Achten Sie darauf darauf, dass die Federn an den Geräten in die Nuten der Befestigungslatte greifen.
- Schieber den DVD-Player/den Monitor nach unten auf die Befestigungssplte und drücken Sie dann für das letzte Stück den Verriegelungsknopf an der Befestigungssplatte nach unten.
Lassen Sie den Verriegelungsknopf los und vergewissern Sie sich, dass der DVD-Player/der Monitor fest an der Befestigungslatte eingerastet ist.

WARNING!

Verletzungsgefahr durch umher fliegende Geräte!

Bei unzureichender Befestigung konnen sich die Gurte losen und die Geräte bei einem Aufprall umher fliegen.

Achten Sie beim Anziehen der Gurte darauf, dass die Gurte keine Schlaufen bilden und immer glatt an der Kopfstütze anliegen.

Schlieben Sie ggf. das Autoadapterkabel wie auf Seite 113 beschrieben an.

10. Steuerung am Gerät oder über die Fernbedienung

Mit den Tasten am Gerät konnen Sie die wesentlichen Wiedergabefunktionen Ihres Geräts aktivieren. Die Fernbedienung bietet über diese Grundfunktionen hinauszahlreiche zusätzliche Bedienelemente für die volle Funktionalität Ihres Geräts. In dieser Anleitung beziehen wir uns auf die Tasten der Fernbedienung. Wenn die Tasten am Gerät gemeins sind, wird dies ausdrücklich erwähnt.

11. Einsatzen / Ausschalten

11.1. Einsatzen & in den Lademodus schalten

Mit dem Schalter ON and der rechten Geräteseite schalten Sie das Gerät ein. Im eingeschalteten Zustand leuchtet die Betriebs-LED grün.
Bei angeschlossen Steckernetzteil oder Autoadapter schalten Sie das den DVD-Player mit der Schalterstellung CHARGE in den Lademodus. Die Betriebs-LED erlischt.

11.2.Ausschalten

Ziehen Sie das Steckernetzteil oder Autoadapter vom Gerät ab und stellen Sie den Schalter ON/CHARGE in die Position CHARGE, um das Gerät auszuschalten. Die Betriebs-LED und die Lade-LED erlösen. Am zweiten Monitor ist diese Taste mit OFF bezeichnet.

12. Lautstärke / Stummschaltung

Regeln Sie die Lautstärke entweder mit den Tasten VOL- 1 + am Gerät oder der Fernbedienung.
- Drücken Sie die Taste auf der Fernbedienung um den Ton stumm zu schalten bzw. die Stummschaltung wieder aufzuheiten.

13. Betriebsart wahlen

Drücken Sie die Taste SOURCE und wahlen Sie anschließend mit den Pfeiltas- ten eine Betriebsart aus:

-DISK (bei eingelegter CD oder DVD)
-USB (bei eingesetztem USB-Stick)
-CARD (bei angeschlossener SD/SDHC/MS/MMC-Karte)

Bestätigen Sie die Betriebsart mit der Taste ENTER.

14. Datenträger einlagen

14.1. Disk

Schieber den Schalter OPEN am DVD-Player in Pfeilrichtung, um das Diskfach zu öffnen. Versuchen Sie nicht, das Diskfach durch manuelles Hochklappen des Deckels zu öffnen! Der Deckel könnte beschädigt werden.
Um das Diskfach zu schreiben, drücken Sie den Deckel herunter. Nach einigen Sekunden beginnnt bei DVDs normalerweise automatisch die Wiedergabe der Disk. Eventuell müssen Sie drucken, oder es entscheidt ein Menu, in dem Sie mit den Pfeiltasten eine Auswahr treffen müssen.

14.2. USB-Speicherstick

Am USB-Anschluss können Sie USB-Speichersticks anschlossen, mit dem Sie Musik- und Videodateien wiedergeben können.

Schlieben Sie den USB-Speicherstick am USB-Anschluss an.

Drucken Sie ggf. SOURCE und wahlen Sie mit den Tasten den Datenträger aus.
Bestätigen Sie die Auswahl mit der ENTER-Taste.

Die Titel werden eingelesen und das Display zeigt die Gesamtzahl der Ordner und Dateien im Stoppmodus.

VORSICHT!

Beschädigungsfahr!

Benutzen Sie keine USB-Veränderungskabel und schreiben Sie das Gerät nicht über den USB-Anschluss direkt an einen PC an, um Schäden am Gerät zu vermeiden.
Der USB-Anschluss ist nur für die Verwendung von USB-Speichersticks ausgelegt, andere externe Speichermedien, wie z. B. externe Festplatten können nicht über den USB-Anschluss betrieben werden.

14.3. SD/SDHC/MS/MMC-Speicherkarten

• Stecken Sie die Speicherkarte mit den Kontakten nach unten und der abgekanten Ecke nach rechts (SD/SDHC/MMC) bzw. links (MS) zeigend in den Kartenschlitz an der rechten Seite des DVD-Players.
  Drucken Sie ggf. SOURCE und wahlen Sie mit den Tasten den Datenträger aus.
  Bestätigen Sie die Auswahl mit der ENTER-Taste.

Die Titel werden eingelesen und das Display zeigt die Gesamtzahl der Ordner und Dateien im Stoppmodus.

15. Navigation in Menüs

Viele DVDs enthalten Menüs, in denen Sie navigieren können, um verschiedene Funktionen anzusteuern. Auf Datenträgern mit Videos, Audiotitel oder Bildern können Sie die verschiedenen Titel abspielen.

15.1.DVDs

Menü auf DVDs sind sehr unterschiedlich. Es gibt jedoch zur Navigation grundle-gende Tasten, die verwendet werden können:

• Mit den Tasten steuern Sie in den Menüs in die entsprechenden Richtungen.
  Die Taste ENTER bestätig die Auswahl.
• Mit den Tasten TITLE und MENU gelangen Sie darüber in die vorherigen oder Hauptmenü auf den DVDs.

15.2. Datenträger mit Videos, Audios, Bildern

Sie können CDs, DVDs oder USB-Speichersticks mit Videos, Musikstücken oder Bildern bestücken und diese dann auf dem Gerät wiedergeben. Die verschiedene Daten werden mit diesen Symbolen gekennzeichnet:

Ordner Video Audio Bild

Der ausgewählte Ordner oder die Datei ist Farbig hinterlegt. Es wird oben die Nummer der aktuellen Daten bei angezeigt, dahinter die Gesamtanzahl der Daten in this dem Sem Ordner (z. B. 005/100).

Wahlen Sie mit den Tasten einen Ordner oder eine Daten aus.
Drücken Sie oder ENTER, um den Ordner zu öffnen, einen Titel zu horen oder ein Bild zu sehen.

Ordner öffnen sich direkt und Sie erhalten eine Beste weiterer Dateien, die sich im Ordner befinden. Sie mit der Taste « zum übergeordneten Ordner zurückgelangen.

15.2.1. Bilder

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menü eine Bildvorschau.

Wahlen Sie ein Bild aus und bestätigen Sie mit ENTER, um es sich große anzei- gen zu halten. Alle Bilder des aktiven Ordners werden ab dem ausgewählten Bild nacheinander als Diaschau angezeigt.
Mit gelangen Sie zurück zum Menu.

Wenn Sie während der Wiedergabe die Navigationstasten drücken,ändern Sie die Ausrichtung des Bildes:

• : dreht das Bild um jeweils 90^ im Uhrzeigersinn;
• : dreht das Bild um jeweils 90^ gegen den Uhrzeigersinn;
• ▲▼: spiegelt das Bild horizontal/vertical.

Im gedrehten oder gespiegelten Zustand bleibt das Bild auf dem Bildschirm stehen. Um die Wiedergabe wiederaufzunehmen, drücken Sie II oder ENTER.

16. Wiedergabefunktionen

16.1. Wiedergabe / Pause

Um die Wiedergabe zu starten bzw. fortzusetzen, drücken Sie II. Auf dem Bildschirm erscheint das Play-Symbol
Unterbrechen Sie die Wiedergabe, indem Sie I erneut drücken. Auf dem Bildschirm erscheint das Pause-Symbol II.

16.1.1. Wiedergabe stoppen

Drücken Sie einmal, um die Wiedergabe zu stoppen. In dieser Modus konnen Sie die Wiedergabe an derselben Stelle mit II fortsetzen.
Drucken Sie ein weiteres Mal, um die DVD endgültig zu stoppen. Das Gerät befindet sich jetzt im Stopp-Modus.

16.2. Suchfunktionen

16.2.1. Titel vor-/zurückspringen

Drücken Sie während der Wiedergabe die Taste « oder «, um zurück- oder vorzuspringen (bei DVDs: von Kapitel zu Kapitel; ansonsten: von Titel zu Titel).

HINWEIS!

Bitte beachten Sie, dass bei denen DVDs die Titel/Kapitel vor dem Start des eigentlichen Films (Lizenzhinweise) nicht übersprungen werden können.

16.2.2. Schnelllauf

Drücken Sie während der Wiedergabe die Taste « oder » ein- oder mehrfach um den Schnellauf ruckwärts oder vorwärts zu starten. Auf dem Bildschirm erschreiben das Schnellaufsymbol « bzw. » sowie die Geschwindigkeitsstufe. Je früher Sie die Taste drucken,estohigher die Geschwindigkeit des Schnellaufs.
Mit II kehren Sie zur normalen Abspielgeschwindigkeit zurück.

16.2.3. Direktutsche

Sie können einen Titel direkt über die Zifferntasten eingeben. Die Wiedergabe beginnnt direkt an der gewährten Stelle.

• Wenn Sie zweistellige Zahlen eingeben möchten, drücken Sie zuvor die Taste 10 + wiederholt für die Zehnerstelle, anschließend die zweite Stelle. Beispiel: Für die Zahl „34" drücken Sie dreimal die Taste 10+, dann die Taste 4.

16.2.4. Zeitlupe

Drücken Sie während der Wiedergabe ein- oder mehrfach die Taste SLOW, um in Zeitlupe vorzugehen. Auf dem Bildschirm erschieren das Zeitlupensymbol II sowie die Zeitlupenstufe. Je offen Sie die Taste drucken,esto geringer die Wiedergabegeschwindigkeit.
Mit II kehren Sie zur normalen Abspielgeschwindigkeit zurück.

16.2.5. Display

Mit der Taste DISPLAY können Sie sich während der Wiedergabe durch wiederholtes Drücken nacheinander die abgelaufene und verbleibende Zeit von Titeln und Kapiteln anzeigen halten. Mit jedem Tastend ruck erhalten Sie eine entsprechende Bildschirmmeldung.

17. Wiederholungsfunktionen

17.1. Wiederholen

Drücken Sie während der Wiedergabe die Taste REPEAT. Auf dem Bildschirm erscheint das Wiederholungssymbol und, mit jedem Tastendruck, der zu wiederholende Abschnitt wie Kapitel, Titel oder Album:

HINWEIS!

Bei Video-CDs und Xvid ist die REPEAT-Funktion nicht möglich.

17.2. Abschnitt wiederholen

Drucken Sie die Taste A - B , um den Anfang eines Abschnitts zu definieren, der wiederholt werden soll.
Drücken Sie A-B erneut, um das Ende des Abschnitts zu definieren. Der Abschnitt wird endlos wiederholt.
Drücken Sie A - B noch einmal, um zur normalen Wiedergabe darüber zu kehren.

17.3. Abspielreihenfolge programmieren

Die Programmier-Funktion ermitteligt Ihnen, Kapitel oder Titel in einer selbst definierten Reihenfolge abzuspielen.

17.3.1.DVDs

Drücken Sie PROGRAM. Auf dem Bildschirm erscheint eine Tabelle mit Programmplätzen. Die Tabelle enthalt Titel und Kapitel.
Geben Sie mit den Zifferntasten der Fernbedienung den gewünschten Titel für Programmplatz 01 ein.
- Wenn Sie zweistellige Zahlen eingeben möchten, drücken Sie zuvor die Taste 10 + wiederholt für die Zehnerstelle, anschließend geben Sie die zweite Stelle ein. Wechseln Sie mit der Taste > zum Kapitaleintrag.
Geben Sie mit den Zifferntasten der Fernbedienung das gewünschte Kapitel ein.
Wechseln Sie mit den Navigationstasten zum{nachsten Programmplatz und geben Sie nach Wunsch weitere Programmplätze ebenso ein.

17.3.2. Audio-CDs/VCD

Drücken Sie die Taste PROGRAM. Auf dem Bildschirm erscheint eine Tabelle mit Programmplätzen. Der Programmplatz 01 ist Farbig unterlegt.
Geben Sie mit den Zifferntasten der Fernbedienung den gewünschten Titel für Programmplatz 01 ein.
- Wenn Sie zweistellige Zahlen eingeben möchten, drücken Sie zuvor die Taste 10 + wiederholt für die Zehnerstelle, anschließend geben Sie die zweite Stelle ein. Wechseln Sie mit der Taste ∨ zum{nachsten Programmplatz.

Geben Sie nach Wunsch weitere Programmplätze ebenso ein.

17.3.3. List starten

Sobald der ersten Programplatz eingeben ist, entscheid am unteren Menürand der Eintrag PLAY.

Bewegen Sie den Cursor mit den Navigationstasten auf den Eintrag PLAY und drücken Sie oder ENTER.

Die programmierte Listestartet.

Mit PROGRAM konnen Sie die Liste wieder aufrufen und ändern.
Drucken Sie zweimal , um die Beste zu性和en.

Nach Ende der Wiedergabe springt der DVD-Player in den Standby-Modus.

HINWEIS!

Die programmierte Liste wird nicht gespeichert.

18. Bildfunktionen

18.1.Bildvergroßern

Drucken Sie die Taste ZOOM ein- oder mehrfach. Auf dem Bildschirm erscheint das Symbol, mit dem Vergroßerungs-/Verkleinerungsfaktor. Das Bild wird mittig vermöert oder verkleinert..
Mit dem{nachsten ZOOM kehren Sie zur normalen Ansicht zurück.
Mit den Pfeiltasten konnen Sie innerhalb des vergroßerten Bilds einen Bildaus-schnitt wahlen.

18.2. Kameraposition

Auf weniger DVDs sind einzeln Szenen aus verschiedenen Kamerapositionen aufgenommen.

Drücken Sie die Taste ANGLE, um die Funktion zu aktivieren. Sofern die Sze- ne verschiedene Blickwinkel enthalt, werden das Symbol ;sowie der aktuelle Blickwinkel/die Gesamtzahl der Blickwinkel eingeblendet.
Drücken Sie ANGLE erneut, um auf die{nachste Kameraposition umzuschalten. Nach weniger Sekunden wechselt das Bild.

18.3. Tonspur und Untertitel

Auf denen DVDs können verschiedene Tonspuren eingestellt und Untertitel eingebrendet werden.

Drücken Sie AUDIO ein- oder mehrmals, um die Tonspur zu wechseln. Die jeweils ausgewählte Sprache wird angezeigt.
Drücken Sie SUBTITLE wiederholt, um die Untertitelsprache. Die jeweilige Sprache wird angezeigt.

18.4. PBC-Funktion

Einige VCDs des Typs 2.0, die eine Titel-/Kapitelstruktur besitzen, bieten die Molllichkeit des Playback-Controls (PBC).

Mit der Taste PBC aktivieren Sie das Playbackcontrol.

Es stehen erweiterte Funktionen für Ansteuerung der Titel/Kapitel zur Verfügung, wie etwa Direktanwahl von Titel/Kapitel oder SKIP-Funktionen. Abhängig von der CD stehen unterscheidliche Funktionen zur Verfügung.

19. Einstellungen

Im Setup-Menu, das Sie über die Taste SETUP aufrufen,nehmen Sie alle Einstellungen vor. These Einstellungen umfassen z. B. Bildformate, Toneinstellungen oder die Kindersicherung.

Drücken Sie SETUP. Auf dem Bildschirm erscheint die Hauptseite des Setup-Menus. Das aktive Menu ist mit einer farbigen Fläche unterlegt.

HINWEIS!

Wenn das Menu nicht aufgerufen werden kann, haben Sie das Setup-Menu während der Wiedergabe aufgerufen. Verlassen Sie das Setup-Menü über die SETUP-Taste, stoppen Sie die Wiedergabe (2 x ■) und rufen Sie SETUP erneut auf.

19.1. Navigieren in den Menüs

Mit den Navigationstasten bewegen Sie sich in den Menüs. Die aktiven Punkte sind farbig unterlegt. Am unteren Menürand wird eine Erläuterung zum jeweils gewählten Menu gegeben.

Mit wahlen Sie die Menüpunkten an.
Mit ENTER gelangen Sie die jeweiligen Menüoptionen.

19.1.1. Unter- und Auswahlmenüs

Bei den meisten Untermenü wird auf der rechten Seite ein Auswahlmenu geöffnet. Die zur Zeit eingestellte Auschwitz ist Farbig unterlegt. Gehen Sie mit nach rechts. Der aktive Punkt wird markiert.

Wahlen Sie mit oder einen anderen Punkt. jetzt wird die neue Auswahl farbig unterlegt. Die Unterlegung unter der alten Auswahl bleibt zunachst bestehen.
Drücken Sie ENTER, um diese Auswahl bestätigen. Die Unterlegung unter der alten Auswahl verschwindet.
Mit gehen Sie auf die linke Menüseite zurück.

19.1.2. Menu verlassen

Mit kommt Sie zur übergeordneten Menu-Ausb Wahl.
Mit SETUP konnen Sie das Setup-MENU an jeder Stelle verlassen.

19.2. Allgemeines Setup Menu

**ALLGEMEINESSETUP-MENU

TV BILDSCHRIM 16:9

KAMERAPOS.ANZ. EIN

OSD SPRACHE DEU

GEHÖRLOS. TITEL EIN

BILDSCHIRMSCHONER AUS

LETZTER SPEICHERPLATZ EIN

AUTO STANDBY 15M

ZUR SEITE ALLGEMEINE EINSTELLUNG

TV BILDSCHIRM	4:3 PANSCAN	Auswahl für Fernsehgeräte mit 4:3-For-mat. Das Pan ScanFormat stellt 16:9-Film-formate in voller Höhe dar, seitliche Bild-anteile werden abgeschritten.
	4:3 LETTERBOX	Auswahl für Fernsehgeräte mit 4:3-For-mat. Das Letterbox-Format verkleinert das 16:9-Filmformat auf Bildschirmbreite.
	16:9	Auswahl für Fernsehgeräte mit einem 16:9-Bildformat.
KAMRA-POS. ANZ.	Stellen Sie die Anzeige für verschiedene Kamerapositionen (auf einigen Daterträgern möglich) ein oder aus.
OSD SPRACHE	Hier stellen Sie die Sprache des Menüs des Gerätes ein.
GEHÖRLOS TITEL	Stellen Sie die Bildbeschreibungen für Gehörlose (auf einigen Datenträgern möglich) ein oder aus.
BILD-SCHIRM-SCHONER	Der Bildschirmschoner wird aktiviert, wenn Wenn 3 Minuten lang keine Taste gedrückt wird (nicht während der Wiedergabe).
LETZTER SPEICHER-PLATZ	Mit dieser Funktion wird die Wiedergabeposition der zuletzt ein-gelegten DVD gespeichert. Wenn Sie die selbst DVD erneut ein-lege, beginnt die Wiedergabe an der letzten Position.
AUTO STANDBY	Legen Sie eine Zeitspanne (15 oder 30 Minuten) fest, nach das Gerät in den Standby-Modus schaltet. Das Gerät schaltet nur dann in den Standby-Modus, wenn kein Medium abgespielt wird und keine Taste gedrückt wird.

19.3. Audio Setup Menu

** AUDIO SETUP MENU**

DOWNMIX

STR

DIGITALAUSGANG

RAW

SETUP DOLBY DIGITAL

GEHE ZUR AUDIOEINSTELLSEITE

DOWNMIX	Falls Sie den analogen Ausgang (AV OUT) benutzen, konnen Sie in thisem Menu früher für Einstellungen vornehmen.
	STEREO	Es wird ein Stereoton ausgegeben. Wählen Sie diese Einstellung, wenn der Klang nur über zwei Laufsprecher ausgegeben wird.
	L/R	Wählen Sie diese Einstellung, wenn das Gerät an einen Dolby Pro Logic-Decoder ange-schlossen ist.
AUDIO AUSGABE	Falls Sie den digitalen Ausgang (COAXIAL) benutzen, konnen Sie in thisem Menu früher für Einstellungen vornehmen.
	SPDIF/AUS	Die digitale Ausgabe ist abgeschaltet.
	SPDIF/RAW	Wählen Sie diese Einstellung, wenn das Gerät an eine multi-channel fährigen Decoder an-geschlossen ist.
	SPDIF/PCM	Wählen Sie diese Einstellung, wenn das Gerät an einen nicht multi-channel fährigen Deco-der angeschlossen ist.

SETUP DOL-BY DIGITAL	ZWEIKA-NALTON	STEREO	Es wird ein Stereo-Signal über den linken und rechten Laut-sprecher (Audiokanal) ausge- geben.
		L-MONO	Der linke Mono-Kanal wird über beiden Lautsprecher (Au-diokanal) ausgegeben.
		R-MONO	Der rechte Mono-Ton wird über beiden Lautsprecher (Audioka-nal) ausgegeben.
		MIX-MONO	Der linke und rechte Mono-Ton wird als Monosignal über beiden Lautsprecher (Audiokanal) aus- gegeben
	DYNAMIK	Das Dolby-Digital-Tonformat unterstützt eine Dynamik-Einstellung, mit der Sie den Laut-stärke-Unterschied zwischen leisen und lau- ten Passagen in einer Skala von OFF bis FULL in neun Schritten einstellen können. Um die Einstellung zu ändern, gehen Sie mit ➔ in die Skala auf der rechten Seite und wahren Sie mit ➔ oder ➔ den gewürschten Wert aus. Bestätigen Sie mit ENTER.
		OFF	Der Ton wird unverändert, d. h. laute Passagen und Bäse- werden laut,leise Passagen leise wiedergegeben ("Kino- Sound"). Die Einstellung ist nur geeignet, wenn niemand ge- stört werden kann.
		FULL	Der Lautstärkeunterschied wird minimiert, d. h. laute Passagen werden reduziert,leise Passa- gen angehoben. Diese Einstel- lung ist z. B. nachs angebracht.

19.4. Video Setup

Stellen Sie an diesen Menüoptionen die gewündsten Werte für die einzelnen Punkte ein.

Gehen Sie dazu wie folgt vor:

Wahlen Sie mit den Pfeiltasten oder die gewünschte Option an.
Bestätigen Sie die Auswahl mit der Taste ENTER, Sie gelangen in den Einstellmodus.
Wahlen Sie nun mit den Pfeiltasten oder den gewünschten Wert.
Bestätigen Sie die Auswahl mit der Taste ENTER, Sie verlassen hiermit auch den Einstellmodus.

19.5.Vorzugseinstellungen

** VORZUGSEINSTELLUNGEN **

TV TYP

Auto

AUDIO

DEU

UNTERTITEL

DEU

DISK-MENU

DEU

KINDERSICHERUNG

WESTMPEG4 UNTERTITEL

GRUNDEINST.

ZUR SEITE BEVORZUGTEN EINST.

TV-TYP	Wählen Sie den Bildstandard Ihres Fernsehgeräts:
	PAL	in vielen europäischen Ländern übliches Farbformat
	AUTO	Automatische Einstellung
	NTSC	in Nordamerika übliches Farbformat
AUDIO	Stellen Sie die Audiosprache ein, mit der DVDs als Standard wie-dergegeben werden sollen.
UNTERTITEL	Stellen Sie die Sprache der Untertitel ein, mit der DVDs als Stan-dard wiedergegeben werden sollen.
DISK-MENU	Wählen Sie die Standardsprache des Menüs der DVD.
KINDERSI-CHERUNG	Eine DVDs und CDs sind mit Freigabeklassen kodiert. Stellen Sie die Freigabeklasse für DVDs ein.
	1 KIND.SICH.	auch für keine Kinder geeignet
	2 O. ALTERSB.	für alle Altersgruppen
	3 FREIG AB 6	empfohlen ab 6 mit elterlicher Aufsicht
	4 FREIG AB 12	empfohlen ab 12
	5 FREIG AB 16	empfohlen ab 16 mit elterlicher Aufsicht
	6 N.FREI U.16	nicht frei unter 16
	7 N.FREI U.18	nicht frei unter 18
	8 ERWACHSEN	nur für Erwachsene
MPEG4 UNTERTITEL	Hier konnen Sie eine Sprache für die auf einem MPEG4-Daten-träger abgelegten Untertitel voreinstellen.
GRUND-EINST.	Setzen Sie das Gerät auf Werkseinstellungen zurück.

19.6. Password Setup Menu

** PASSWORD SETUP MENU **

KENNWORTMODUS

AUS

PASSWORT

ZUR KENNWORT AUSWAHLSEITE

KENN-WORTMO-DUS	Stellen Sie ein, ob die Menüs durch ein Kennwort geschützt werden sollen.
PASSWORT	Ändern Sie die PIN in diesen Menu. Sollten Sie die PIN vergessen haben, geben Sie die Master-PIN 1234 ein.
	ALTES PASSWORT	Geben Sie hier mit den Zifferntasten der Fernbedienung das bestehende Password ein. Es besteht aus genau vier Ziffern. Wurde noch kein Password eingerichtet, gilt daswerkseitige Password 1234.
	NEUES PASSWORT	Geben Sie hier mit den Zifferntasten der Fernbedienung eine vierstellige Zahl ein.
	PW BESTÄTIGEN	Geben Sie die vierstellige Nummer noch einmal ein.

20. Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Gr und der hochkomplexen Technik in soltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv- Matrix-TFTs mit einer Auflösung von 480 × 234 Pixeln, welche sich aus jeder Sub-Pixeln (Rot, Grün, Blau) zusammen insgesamt ca. 336.960 Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen * -überst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

Die Tabelle auf der{nachsten Seite beschreiben die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten~,ohne das s es sich um einen Garantiefall handelt. Ein Garantiefall liegt u.U.vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

Beschreibung		Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel Max. 1
	Zwei Nebeneinander liegend (horizontal/verti-kal)	0
Abstand	Minimaler Abstand zwischen hellen und dunk-len Sub-Pixel	Min. 5 mm
Dunkle Sub-Pixel	Einzeln Max. 1
	Zwei Nebeneinander liegend Max. 0
Abstand	Minimaler Abstand zwischen hellen und dunk-len Sub-Pixel	Min. 5 mm
Gesamtzahl heller und dunkler Sub-Pixel Max. 2

21. Wenn Störungen auftreten

Sollten Störungen auftreten, prufen Sieitte zunachst, ob Sie das Problem selbst beheben konnen. Die folgende Übersicht kann Ihnen damit helfen.

ACHTUNG!

Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sichitte an unser Service-Center oder eine andere geeignete Fachwerkstatt.

STÖRUNG MÖGLICHE URSACHE / MASSNAHME

Allgemein
Keine Standby-Anzeige	· Prüfen Sie den Netzanschluss: sitzt der Stecker fest in der Steckdose?
Keine Funktion	· Schalten Sie das Gerät am Gerät oder mit der Fernbedied-nung ein. · Falls das Gerät durch ein Gewitter, eine staticische Aufla-dung oder einen anderen externen Faktor gestört ist, ver-suchen Sie folgenden Vorgehen: Ziehen Sie das Netzkabel und stecken es wieder ein.
Der Autoadap-ter liefert keinen Strom	· Die Sicherung ist durchgebrannt. Drehen Sie die Me-tallspitze vom Autoadapter und enthalten Sie die Siche-rung. Ersetzen Sie die Sicherung durch eine gleichwertige Sicherung des Typs T 2,0 A L 250 V.
Die Disk lauft nicht an, obwohl · II gedrückt ist, oder stoppt sofort wieder	· Ist die Disk mit der beschriften Seite nach oben einge-legt? · Prüfen Sie, ob die Disk beschädigt ist, indem Sie eine an-dere Disk einlagen. Falls die Disk verschmutzt ist, wischen Sie sie mit einem weichen, trockenen Tuch von der Mitte zum Rand vorsichtig ab. · DVD: Hat die DVD den richtigen Regionalcode (2)? · Es hat sich Kondenswasser gebildet; geben Sie dem Gerät ein bis zwei Stunden Zeit zum Trocknen.
STÖRUNG MÖGLICHE URSACHE / MASSNAHME
Das Gerät reagiert nicht auf die Fern-bedienung	· Prüfen Sie, ob die Batterie nicht verbraucht und richtig eingelegt ist. Entfernen Sie eventuelle Hindernisse zwicken dem Infrarotsender der Fernbedienung und dem Sensor am Gerät. · Sind Sie eventuell zuweit (mehr als 7 m) vom Gerät ent-fernt?
Kein Bild	· Sind die Kabelverbindung zwischen DVD-Player und Fernsehgerät richtig vorgenommen und einwandfrei? Ist das Fernsehgerät eingeschaltet? Haben Sie am Fernsehgerät den Video-Kanal gewählt?
	· Schalten Sie ggf. das Fernsehgerät ein, bevor Sie den DVD-Player einschalten. Damit wird der Bildmodus des DVD-Players am Fernsehgerät automatisch erkannt.
Sehr verzerrtes Bild Keine Farbe im Bild Schleches Bild	· Die Norm ihrer DVD stimmt eventuell nicht mit der Norm Ihrres Fernsehgeräts überein (SETUP-Menu VOR-ZUGSEINSTELLUNGEN > TV-TYP).
Falsches Bildfor- mat (4:3, 16:9)	· Prüfen Sie im SETUP-MENU VORZUGSEINSTEL-LUNGEN > TV-TYP, ob das gewählte Format dem Bildschirm entspricht.
Kein Ton • Ist eventuell die Stummschaltung des TV eingeschaltet?
DVD-Spezifisch
Falsche Sprache falsche Untertitel- sprache	Ändern Sie die Spracheinstellung im SETUP-Menu, über die Taste AUDIO oder im DVD-Menu (Taste MENU oder TITLE). Prüfen Sie auf dem DVD-Cover oder im DVD-Menu, ob die gewählte Sprache auf der DVD existiert.
Keine SKIP-Funkti- on möglich	Einige DVDs haben Titel/Kapitel, für die die SKIP-Funktion ge-spert sind.
Die Kamerapositionen kann nicht ge- ändert werden.	Verschiedene Kamerapositionen sind nur auf weniger Disks, und in der Regel nur für eine ausgewählte Szenen, auf einer DVD vorhanden.
Sie haben das Password verges- sen.	Verwenden Sie das Master-Passport 1234.

22. Reinigung

Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.

Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschriften des Geräts beschädigten können.

23. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und damit wieder verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführrt werden.

Gerät

Werfen Sie Ihr Gerät am Ende der Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich bei ihrer Stadt- oder Gemeindeverwaltung nach einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehoren nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

HINWEIS!

Gerät und Akku müssen voneinander getrennt entsorgt werden.

24. Technische Daten

DVD-PLAYER

Eingangsspannung/-strom: DC 200mA V

Ausgangsspannung/-strom: DC 9-12 V 750 mA

Leistungsaufnahme: < 15 W

Diagonale: 7^ (ca. 18 cm)

Auflösung: 800 x 480 Pixel

Videosignal: FBAS

Video-/Audioausgang: 3,5 mm Klinkenbuchse

Coaxialausgang: 3,5mm Klinkenbuchse

Kopfhöreranschluss: 3,5 mm Klinkenbuchse

Schalldruckpegel: max. 94 dB

Umgebungstemperatur

im Betrieb: 0^ bis +35^

Lagertemperatur: -20 °C bis +45 °C

Luftfeuchte: 45% bis 75% Luftfeuchtigkeit

Gerätemaße: ca. 190 x 143 x 41 mm (BxHxT)

Gewicht: ca. 565 g

Unterstutzte Formate: mp3;avi;mpeg;jpg

ZUSÄTZLICHES DISPLAY

Eingangsspannung/-strom: DC 9-12 V 750 mA

Diagonale: 7'' (ca. 18 cm)

Auflösung: 800 × 480 Pixel

Video signal: FBAS

Video-/Audioeingang: 3,5 mm Klinkenbuchse

Kopfhöreranschluss: 3,5 mm Klinkenbuchse

Schalldruckpegel: max. 94 dB

Umgebungstemperatur

im Betrieb: 0^ bis +35^

Lagertemperatur: -20 °C bis +45 °C

Luftfeuchte: 45% bis 75% Luftfeuchtigkeit

Gerätemaße: ca. 190 x 143 x 24 mm (BxHxT)

Gewicht: ca. 267 g

NETZADAPTER

Modellnummer: WFF-0900200VE

Hersteller: Mass Power Electronic Limited, China

Eingang: AC 100-240 V ~ 50/60 Hz; 0,4 A

Ausgang: DC 9V-2,0A, - -

AUTOADAPTER

Modellnummer: YJX00314

Hersteller: YKX Shenzhen Yijiaxing Electronics

Technology Co., Ltd., China

Eingangsspannung: DC 2000 mA12 V

Ausgangsspannung: DC 12 V

Sicherung: T 2.0 AL 250 V

WIEDERAUFLABARER LITHIUM-AKKU

Modellnummer: GPS456080*2S

Hersteller: Great Power Battery Co., Ltd.

Ausgang: DC 1800 mAh, 13,32 W/4

KOPFHÖRER

Modellnummer: EP-1615P

Hersteller: ShenZhen NAN PING Technology Co., Ltd, China

Breitband Kennungsspannung: ca. 105 mV

Technische Änderungen vorbehalten!

25. Impressum

Copyright © 2016

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in Mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

26. Index

A

Abspielbare Formate 18

Abspielreihenfolge 28

Akku 19

Anschlisse 20

Audioausgabe 32

Aufstellungsord. 8

Ausschalten 23

Autoadapter 21

B

Batterie

Batterieeinlagen 19

Batterien 11

Betriebsart 23

Betriebssicherheit 7

Bildfunktionen 29

Kameraposition 29

PBC-Funktion 30

Tonspur und Untertitel 29

vergroßern 29

D

Direktsuche 27

Disk 24

Display 27

DVD-Spieler 11

E

Einschalten 23

Entsorgung 40

F

Fernbedienung 16

G

Geräteübersicht 14

1

im Auto befestigen 22

K

Kameraposition 29

Kindersicherung 35

L

Lautstärke 23

Lieferumfang 13

N

Navigieren 30

Netzanschluss 21

0

Ohrherer 20

P

Password 36

Pixelfehler 37

R

Reinigung 40

Reparatur 9

s

Setup 31

Sicherheitshinweise

Aufstellungsord 8

Betriebssicherheit 7

Reparatur 9

Stromversorgung 10

Umgebungstemperatur 9

Speicherkarten 25

Störungen 38

Stromversorgung 10

Stummschaltung 23

Suchfunktionen 26

T

Technische Daten 41

U

Umgebungstemperatur 9

Untertitel 35

USB-Speicherstick 24

W

Warnsymbolole 5

Wiedergabefunktionen 26

Pause 26

Schnellauf 27

stoppen 26

Titel vor-/zuruckspringen 26

Wiedergabe 26

Zeitlupe 27

Wiederholungsfunktionen 28

MEDION

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

Hotline: [phone]

Fax [phone]

Hotline: [phone]

Fax [phone]

Maak gebruik van het contactformulier onder:/ Veuillez utiliser le formulaire de contact sous :/itte benutzen Sie das Kontaktformular unter: www.medion.com/contact
