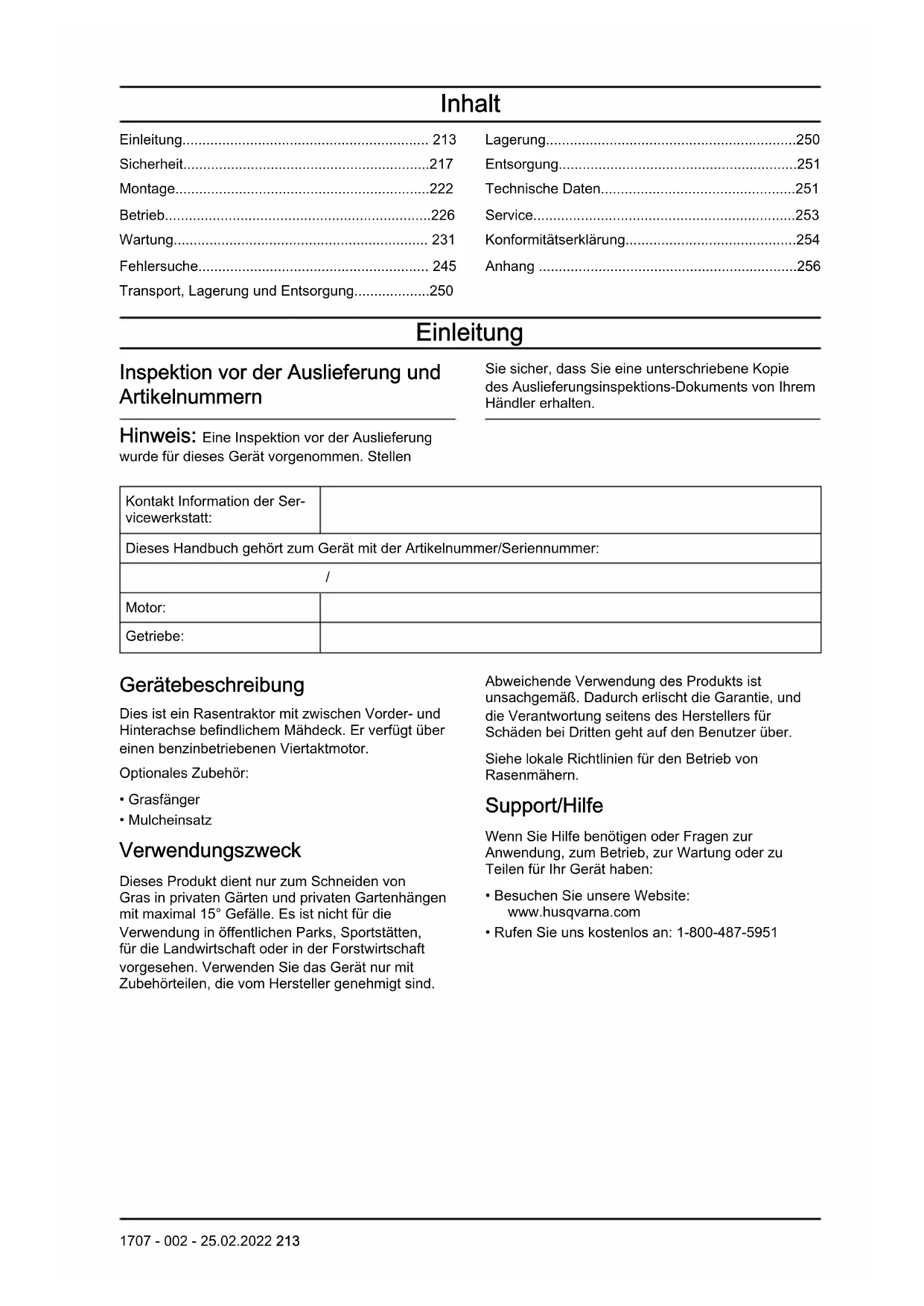

BEDIENUNGSANLEITUNG TS 142L HUSQVARNA

Motor: Getriebe: Gerätebeschreibung Dies ist ein Rasentraktor mit zwischen Vorder- und Hinterachse befindlichem Mähdeck. Er verfügt über einen benzinbetriebenen Viertaktmotor. Optionales Zubehör:

• Mulcheinsatz Verwendungszweck Dieses Produkt dient nur zum Schneiden von Gras in privaten Gärten und privaten Gartenhängen mit maximal 15° Gefälle. Es ist nicht für die Verwendung in öffentlichen Parks, Sportstätten, für die Landwirtschaft oder in der Forstwirtschaft vorgesehen. Verwenden Sie das Gerät nur mit Zubehörteilen, die vom Hersteller genehmigt sind. Abweichende Verwendung des Produkts ist unsachgemäß. Dadurch erlischt die Garantie, und die Verantwortung seitens des Herstellers für Schäden bei Dritten geht auf den Benutzer über. Siehe lokale Richtlinien für den Betrieb von Rasenmähern. Support/Hilfe Wenn Sie Hilfe benötigen oder Fragen zur Anwendung, zum Betrieb, zur Wartung oder zu Teilen für Ihr Gerät haben:

• Besuchen Sie unsere Website: www.husqvarna.com

• Rufen Sie uns kostenlos an: 1-800-487-5951 1707 - 002 - 25.02.2022 213Geräteübersicht

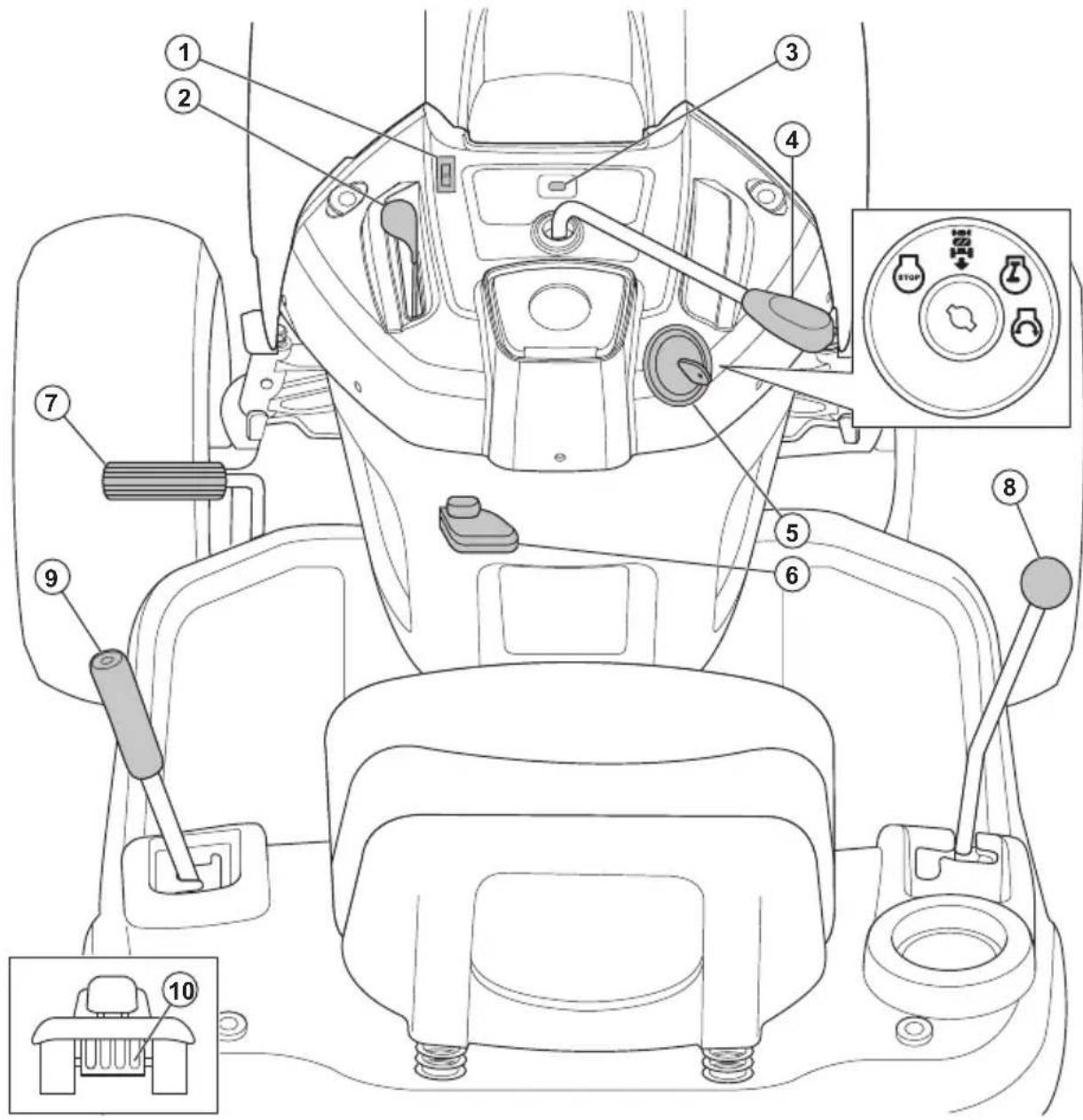

3. Betriebsstundenzähler

4. Kupplungssteuerung Anbaugerät

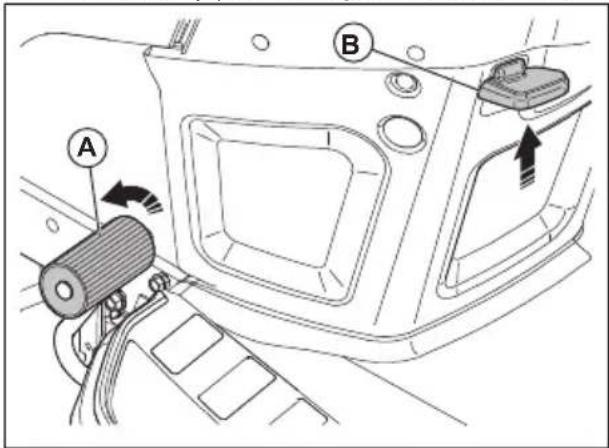

6. Hebel der Handbremse

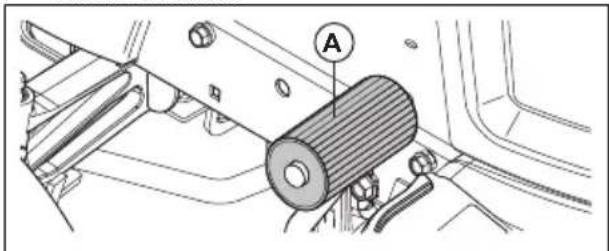

7. Brems- und Kupplungspedal

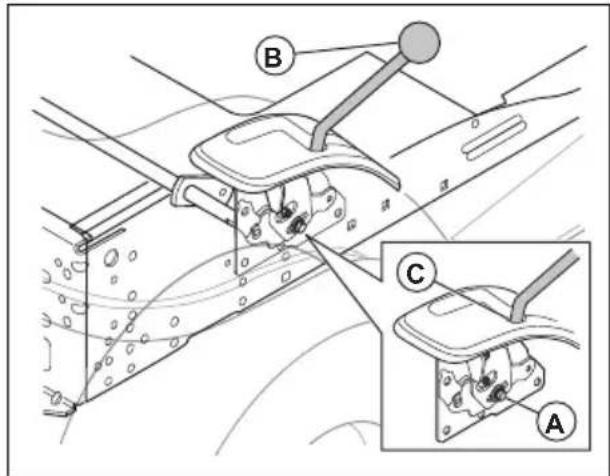

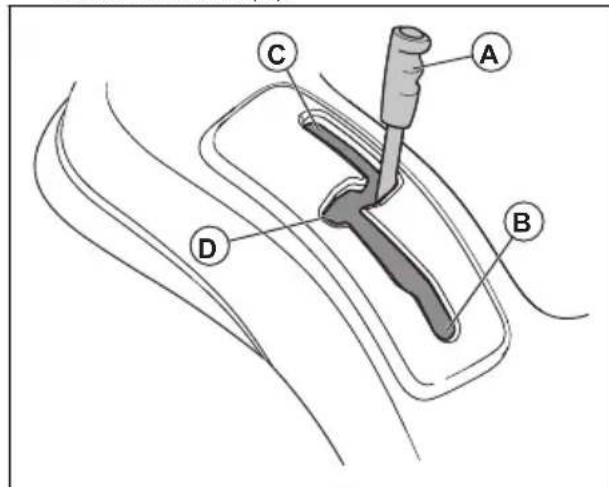

8. Hebel zur Bewegungssteuerung

9. Hubhebel für Anbaugeräte

Symbole auf dem Gerät Warnung! Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. ACHTUNG: Unsachgemäße Verwendung kann zu Schäden am Gerät oder an persönlichem Eigentum führen. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen. Rückwärts. 214 1707 - 002 - 25.02.2022Leerlauf. Hoch. Niedrig. Startposition für kaltes Wetter. Schnell. Langsam. Choke. Zündschalter. Motor aus. Motorstart. Motor ein. Brems- und Kupplungspedal.

Handbremse. Handbremse ist aktiviert. Handbremse ist gelöst. Schnitthöhe. Mähdeck angehoben. Rückwärtsfahrsystem (ROS). Rückwärts. Vorwärts. Scheinwerfer ein. Kraftstoff. Öldruck. Batterie Gehörschutz empfohlen. Die Klingen sind deaktiviert. 1707 - 002 - 25.02.2022 215Die Klingen sind aktiviert. Risiko einer Kohlenmonoxidvergiftung. Achten Sie auf hochgeschleuderte Gegenstände. Zuschauer sollten einen Sicherheitsabstand einhalten. Das Symbol für Feuer weist auf ein Risiko hin, das, wenn es nicht beachtet wird, zu tödlichen oder schweren Verletzungen und/oder Schäden führen kann. Schallleistungspegel. Dieses Gerät entspricht den geltenden EG-Richtlinien. Dieses Gerät entspricht den geltenden UK-Richtlinien. Halten Sie Hände und Füße von diesem Be- reich fern. Verwenden Sie das Ge- rät nicht auf Steigungen von mehr als 15°. Heiße Oberflächen. Nicht berühren. Das Leitblech am Mäh- deck muss montiert sein, wenn Sie das Ge- rät bedienen. Der Grasfänger muss montiert sein, wenn Sie das Gerät bedienen. Handquetschgefahr. Zugstangenlast. Freilauf (nur Automatik-Modelle). Betriebsstundenzähler Der Betriebsstundenzähler zeigt an, wie viele Stunden der Motor in Betrieb war. Weitere Informationen zur Position des Betriebsstundenzählers finden Sie unter Geräteübersicht auf Seite 214

Alle 50 Stunden wird 2 Stunden lang ein Ölstandssymbol angezeigt. Siehe Schmierplan auf Seite 233

Um den Betriebsstundenzähler manuell zurückzusetzen, drehen Sie den Zündschlüssel 5 Mal in die Stellung „ON“ und dann in die Stellung „STOP“. Hinweis: Der Betriebsstundenzähler stoppt nur, wenn sich der Zündschlüssel in der Stellung „STOP“ befindet. Stellen Sie sicher, dass der Zündschlüssel in der Stellung „STOP“ bleibt, wenn der Motor abgestellt wurde. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

1707 - 002 - 25.02.2022• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung für dieses Produkt. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Hinweise zur sicheren Bedienung von Aufsitzmähern WARNUNG: Dieses Gerät kann Hände oder Füße abtrennen und Gegenstände durch die Luft schleudern. Bei Missachtung der folgenden Sicherheitshinweise besteht die Gefahr schwerer Verletzungen oder tödlicher Unfälle. WARNUNG: Ziehen Sie immer den Zündkerzenstecker ab und legen Sie den Stecker so, dass er die Zündkerze nicht berühren kann. Damit verhindern Sie einen unvorhergesehenen Motorstart beim Rüsten, Transportieren, Einstellen und Reparieren. WARNUNG: Fahren Sie nicht im Leerlauf einen Hügel herunter, Sie können die Kontrolle über den Traktor verlieren. WARNUNG: Schleppen Sie nur Anbaugeräte, die vom Traktorhersteller empfohlen werden und dessen Spezifikationen entsprechen. Arbeiten Sie beim Schleppen mit gesundem Menschenverstand. Fahren Sie an einer Steigung nur mit der niedrigsten möglichen Drehzahl. Zu schwere Last ist bei Steigung gefährlich. Die Reifen können die Bodenhaftung verlieren und dazu führen, dass Sie die Kontrolle über Ihren Traktor verlieren. WARNUNG: Abgase aus dem Maschinenmotor und bestimmte darin enthaltene Stoffe und bestimmte Maschinenteile enthalten Chemikalien oder setzen diese frei, die als Verursacher von Krebs, Schäden beim Embryo oder anderer Fortpflanzungsschäden gelten.

VERLETZUNGSGEFAHR FÜR KINDER

DURCH DIESE MASCHINE. Die US- amerikanische Akademie für Kinderärzte (American Academy of Pediatrics) empfiehlt für Kinder ein Mindestalter von 12 Jahren für den Betrieb eines normalen Rasenmähers, und ein Mindestalter von 16 Jahren für den Betrieb eines Aufsitzmähers.

WARNUNG: KINDER KÖNNEN

VON DIESER AUSRÜSTUNG

SCHWER VERLETZT ODER GETÖTET

WERDEN. Lesen und befolgen Sie alle folgenden Sicherheitshinweise. Tragische Unfälle können sich ereignen, wenn der Bediener nicht auf anwesende Kinder achtet. Kinder werden häufig von der Maschine und von Mäharbeiten angezogen. Verlassen Sie sich niemals darauf, dass Kinder an dem Ort stehen bleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Mähbereich fern und unter Aufsicht eines aufmerksamen Erwachsenen (nicht der Bediener). 1707 - 002 - 25.02.2022 217• Passen Sie auf und schalten Sie die Maschine aus, wenn sich ein Kind nähert.

• Schauen Sie vor dem Wenden und während des Wendens nach hinten und unten, und achten Sie auf Kinder.

• Transportieren Sie keine Kinder, auch nicht bei deaktivierten Klingen. Kinder können herunterfallen und sich so entweder ernsthaft verletzen oder den sicheren Betrieb der Maschine beeinträchtigen. Kinder, die bereits einmal mitgenommen wurden, können plötzlich im Arbeitsbereich erscheinen, weil sie erneut mitfahren möchten. In diesem Fall besteht die Gefahr, dass sie von der Maschine überfahren oder zu Fall gebracht werden.

• Lassen Sie niemals Kinder das Gerät bedienen.

• Gehen Sie besonders umsichtig vor, wenn Sie sich unübersichtlichen Ecken, Büschen, Bäumen oder anderen Objekten nähern, die die Sicht auf ein Kind verdecken können.

II. ALLGEMEINE BETRIEBSANWEISUNGEN

• Machen Sie sich mit allen Anweisungen an der Maschine und im Handbuch vertraut, bevor Sie die Maschine starten.

• Halten Sie Hände und Füße von den rotierenden Teilen unter der Maschine fern. Halten Sie sich stets von der Auswurföffnung fern.

• Das Gerät darf nur von verantwortungsvollen Erwachsenen betrieben werden, die sich mit den Anweisungen auskennen.

• Entfernen Sie Objekte (Steine, Spielzeug, Draht etc.), die von den Messern aufgenommen und umhergeschleudert werden können, aus dem Arbeitsbereich.

• Stellen Sie vor dem Start sicher, dass sich keine Zuschauer im Arbeitsbereich aufhalten. Stoppen Sie die Maschine, wenn eine Person in den Arbeitsbereich kommt.

• Transportieren Sie keine Passagiere.

• Mähen Sie nur dann im Rückwärtsgang, wenn dies absolut erforderlich ist. Schauen Sie stets nach unten und nach hinten, wenn Sie rückwärtsfahren.

• Richten Sie den Materialauswurf niemals auf Personen. Vermeiden Sie den Materialauswurf gegen eine Wand oder ein Hindernis. Material könnte auf den Bediener zurückprallen. Stoppen Sie die Klingen, wenn Sie über Kiesflächen fahren.

• Benutzen Sie die Maschine nur, wenn der Grasfänger, die Auswurfrutsche oder andere Sicherheitseinrichtungen komplett montiert und funktionstüchtig sind.

• Bremsen Sie vor dem Wenden ab.

• Lassen Sie die laufende Maschine nicht unbeaufsichtigt. Schalten Sie vor dem Absteigen immer die Klingen aus, betätigen Sie die Feststellbremse, und stellen Sie den Motor ab.

• Schalten Sie die Messer aus, wenn Sie nicht mähen. Schalten Sie den Motor ab und warten Sie, bis alle Bauteile zum Stillstand gekommen sind, bevor Sie die Maschine reinigen, den Grasfänger abbauen oder die verstopfte Auswurfrutsche säubern.

• Betreiben Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung.

• Betreiben Sie die Maschine nicht unter Alkohol- oder Drogeneinfluss.

• Achten Sie beim Betrieb in der Nähe oder beim Überqueren von Straßen auf den Verkehr.

• Gehen Sie besonders umsichtig vor, wenn Sie die Maschine auf einen Anhänger oder Lkw verladen oder von dort entladen.

• Tragen Sie während des Betriebs stets einen Sichtschutz.

• Tragen Sie einen Gehörschutz, um Hörschäden zu vermeiden.

• Aus den Statistiken geht hervor, dass Benutzer von Aufsitzmähern im Alter von 60 Jahren oder älter zu einem hohen Anteil an Unfällen mit Verletzungen beteiligt sind. Diese Bediener sollten ihre Fähigkeit zum sicheren Betrieb des Aufsitzmähers kritisch hinterfragen, um sich und andere vor Verletzungen zu schützen.

• Befolgen Sie die Empfehlungen des Herstellers zu Rad- und Gegengewichten.

• Halten Sie die Maschine frei von Gras, Blättern und sonstigem Unrat, die mit dem heißen Auspuff/Motor in Berührung kommen und einen Brand entfachen können. Vermeiden Sie, dass sich unter dem Mähdeck Blätter und anderer Unrat ansammeln können. Entfernen Sie ausgetretenes Öl oder Kraftstoff, bevor Sie die Maschine betreiben oder lagern. Lassen Sie die Maschine vor dem Einlagern abkühlen. Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie stets einen zugelassenen Gehörschutz. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie stets Sicherheitsschuhe oder -stiefel. Stahlkappen werden empfohlen. Verwenden Sie das Gerät niemals barfuß.

1707 - 002 - 25.02.2022• Tragen Sie Handschuhe wenn erforderlich, beispielsweise bei der Montage, Kontrolle oder Reinigung der Schneidausrüstung.

• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt.

• Führen Sie keine Änderungen an den Sicherheitsvorrichtungen durch. Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder anderen Schutzvorrichtungen sind nicht angebracht oder defekt sind. So überprüfen Sie die Bedienerpräsenzsteuerung (Totmanngriff) (OPC) WARNUNG: Betreiben Sie das Gerät nicht, wenn die Bedienerpräsenzsteuerung (OPC) defekt ist. Wenn die OPC defekt ist, reparieren Sie sie sofort. Bitte eine autorisierte Servicewerkstatt kontaktieren.

• Stellen Sie sicher, dass der Motor erst starten kann, wenn das Bremspedal vollständig durchgedrückt und das Mähdeck angehoben ist.

• Stellen Sie sicher, dass der Motor stoppt, wenn der Fahrer seinen Sitz bei gelöster Handbremse verlässt.

• Stellen Sie sicher, dass der Motor stoppt, wenn der Fahrer seinen Sitz bei aktiviertem Mähdeck verlässt.

• Stellen Sie sicher, dass die Kupplungssteuerung für das Mähdeck nicht funktioniert, wenn sich der Fahrer nicht auf dem Sitz befindet. So kontrollieren Sie das Rückwärtsfahrsystem (ROS) Wenn das Rückwärtsfahrsystem nicht ordnungsgemäß funktioniert, reparieren Sie das Gerät sofort. Bitte eine autorisierte Servicewerkstatt kontaktieren.

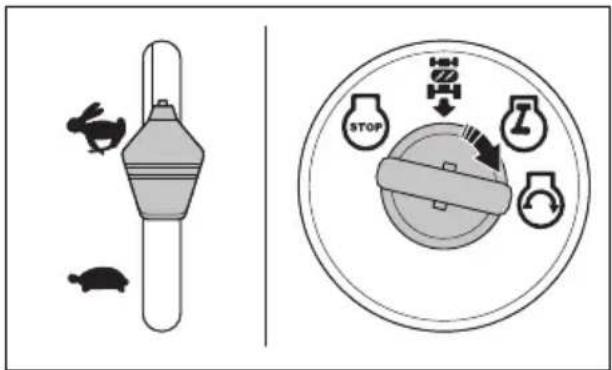

1. Starten Sie das Gerät. Siehe

So starten Sie das Gerät auf Seite 226

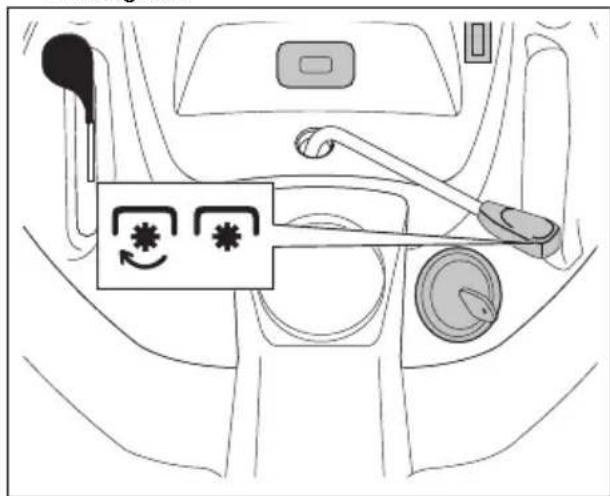

2. Aktivieren Sie das Mähdeck. Siehe

So aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

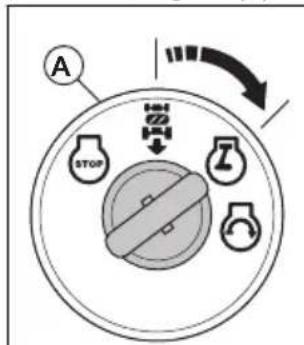

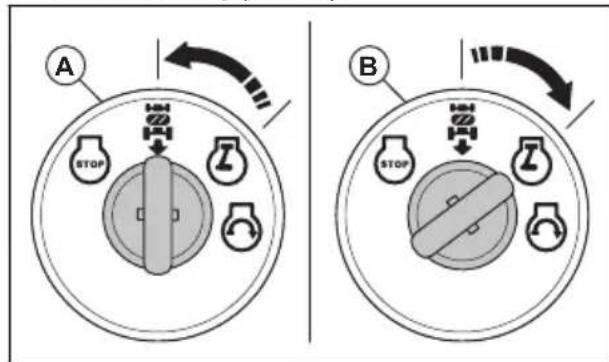

3. Stellen Sie sicher, dass der Motor gestoppt wird,

wenn Sie versuchen, mit dem Zündschlüssel in der Stellung ON (A) rückwärts zu fahren.

4. Starten Sie das Gerät, und aktivieren Sie das

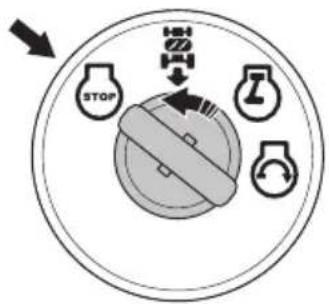

5. Stellen Sie den Zündschalter in die Stellung

6. Stellen Sie sicher, dass der Motor nicht stoppt,

wenn Sie mit dem Zündschlüssel in der Stellung „ROS On“ rückwärts fahren. So kontrollieren Sie die Bremse WARNUNG: Wartung der Bremsen ist erforderlich, wenn das Gerät bei Höchstgeschwindigkeit und im höchsten Gang auf ebenem, trockenem Untergrund mehr als 1,5 m Bremsweg benötigt.

1. Parken Sie das Gerät auf einer ebenen,

trockenen Asphalt- oder Betonstrecke. Drücken Sie das Bremspedal ganz nach unten und ziehen Sie die Handbremse an.

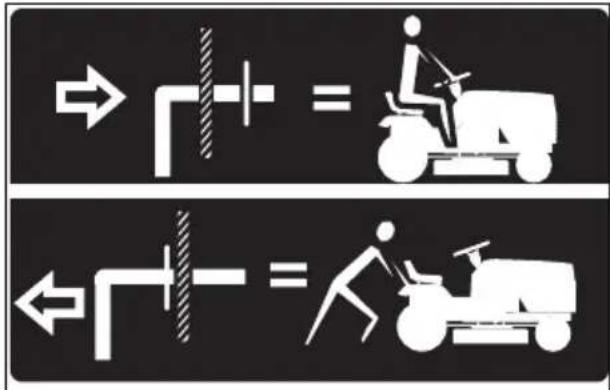

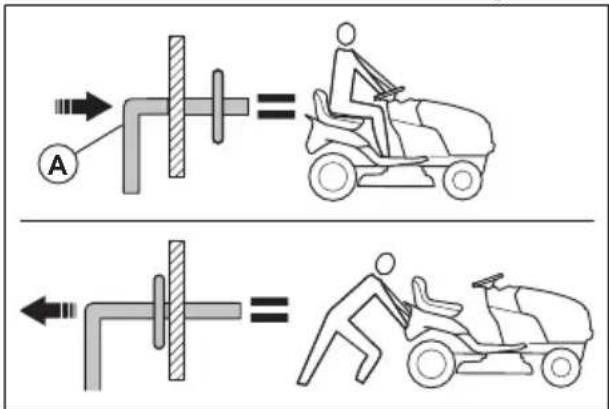

2. Stellen Sie den Freilaufregler in die ausgelöste

Position, um das Getriebe auszuschalten.

3. Wenn Sie jetzt versuchen, den Traktor von Hand

nach vorn zu schieben, müssen die Hinterräder blockieren und sperren. Wenn die Hinterräder sich drehen, sind Wartungsarbeiten an der Bremse erforderlich.

4. Wenden Sie sich an ein autorisiertes Service

Center. 1707 - 002 - 25.02.2022 219Feststellbremse WARNUNG: Wenn die Feststellbremse nicht funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie sicher, dass die Feststellbremse regelmäßig überprüft und eingestellt wird. Siehe So kontrollieren Sie die Bremse auf Seite 219

Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. WARNUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern. So prüfen Sie den Schalldämpfer

• Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschädigt ist. So mähen Sie den Rasen an Steigungen WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

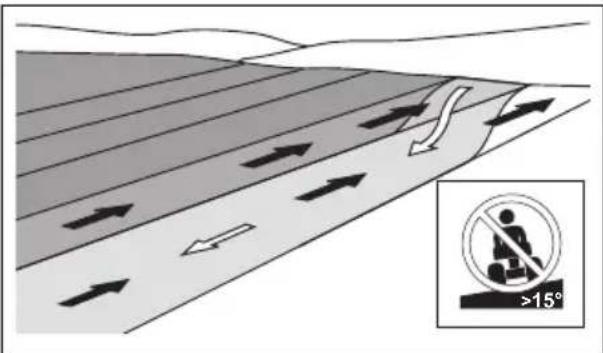

• Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu mähen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich dabei nicht sicher fühlen, mähen Sie dort nicht.

• Entfernen Sie Steine, Äste und andere Hindernisse.

• Mähen Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.

• Fahren Sie einen Hang nicht mit angehobenem Mähdeck hinunter.

• Verwenden Sie das Gerät nicht in Gelände mit einer Neigung von mehr als 15°. >15°

• Starten oder stoppen Sie nicht am Hang.

• Bewegen Sie sich an Hängen gleichmäßig und langsam.

• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.

• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.

• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.

• Mähen Sie nicht in der Nähe von Kanten, Gräben oder Böschungen. Das Gerät kann plötzlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fährt oder wenn eine Kante nachgibt.

• Mähen Sie nicht, wenn das Gras nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.

• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren.

• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder anderes Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann. Sicherer Umgang mit Kraftstoff WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Kraftstoff ist feuergefährlich; durch die ausströmenden Dämpfe besteht Explosionsgefahr. Um Verletzungen, Feuer oder Explosionen zu vermeiden, seien Sie beim Umgang mit Kraftstoff vorsichtig.

• Atmen Sie die Kraftstoffdämpfe nicht ein. Die Kraftstoffdämpfe sind giftig und können Verletzungen verursachen. Achten Sie auf ausreichende Belüftung.

• Entfernen Sie nicht den Tankdeckel oder füllen den Kraftstofftank, wenn der Motor eingeschaltet ist.

1707 - 002 - 25.02.2022• Lassen Sie den Motor vor dem Auftanken abkühlen.

• Füllen Sie Kraftstoff nicht in geschlossenen Räumen auf. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder des Motors ab.

• Füllen Sie Kraftstoff nicht in der Nähe von Funken oder Feuer ein.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam und lassen Sie den Druck vorsichtig entweichen.

• Kraftstoff auf der Haut kann Verletzungen verursachen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab.

• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten.

• Füllen Sie den Kraftstofftank nicht vollständig auf. Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie deshalb einen Freiraum im oberen Bereich des Kraftstofftanks.

• Schrauben Sie den Kraftstofftankdeckel fest zu. Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr.

• Bevor Sie das Gerät starten, entfernen Sie es mindestens 3 m vom Auffüllort.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie Kraftstoff oder Motoröl an unerwünschten Stellen vom Gerät und lassen Sie das Gerät trocknen, bevor Sie den Motor starten.

• Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten. Starten Sie den Motor bei einer Leckage im Kraftstoffsystem nicht, bis die Undichtigkeiten repariert werden.

• Suchen Sie den Motor nicht mit den Händen nach Undichtigkeiten ab.

• Bewahren Sie Kraftstoff nur in zugelassenen Behältern auf.

• Wenn Sie das Gerät und den Kraftstoff lagern, stellen Sie sicher, dass Kraftstoff und Kraftstoffdämpfe keinen Schaden verursachen können.

• Leeren Sie den Kraftstoff im Freien und abseits von Feuer und Funken in einen für Kraftstoff zugelassenen Behälter. Sicherer Umgang mit Akkus WARNUNG: Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, wenden Sie sich an eine zugelassene Husqvarna Servicewerkstatt. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie in der Nähe von Akkus stets eine Schutzbrille.

• Tragen Sie keine Uhren, Schmuck oder andere Gegenstände aus Metall in der Nähe des Akkus.

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.

• Laden Sie den Akku in einem Bereich mit guter Belüftung auf.

• Halten Sie entflammbare Materialien in einem Mindestabstand von 1 m, wenn Sie den Akku aufladen.

• Entsorgen Sie ausgetauschte Akkus. Siehe Entsorgung auf Seite 251

• Von der Batterie können explosive Gase ausgehen. Rauchen Sie nicht in der Nähe der Batterie! Halten Sie den Akku von offenen Flammen oder Funken fern. Transportsicherheit

• Verwenden Sie ein für den Transport des Geräts zugelassenes Fahrzeug.

• Der Transport des Geräts kann durch nationale oder lokale Vorschriften eingeschränkt sein.

• Der Fahrer des Transportfahrzeugs ist für die sichere Befestigung des Geräts während des Transports verantwortlich. Siehe Transport auf Seite 250

Sicherheitshinweise für die Wartung WARNUNG: Das Gerät ist schwer und kann zu Verletzungen oder Schäden an Eigentum oder angrenzenden Bereichen führen. Führen Sie keine Wartungsarbeiten an Motor oder Mähdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Motor ist ausgeschaltet.

• Das Gerät ist auf einer ebenen Fläche abgestellt.

• Die Handbremse ist angezogen.

• Der Zündschlüssel ist abgezogen.

• Das Mähdeck ist angehoben.

• Die Zündkabel sind von den Zündkerzen abgezogen. WARNUNG: Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Verwenden Sie das Gerät nicht in geschlossenen Räumen oder in Räumen mit unzureichendem Luftstrom. 1707 - 002 - 25.02.2022 221WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 232

• Stromschläge können zu Verletzungen führen. Berühren Sie keine Kabel, während der Motor läuft. Führen Sie keinen Funktionstest an der Zündanlage mit den Fingern durch.

• Starten Sie den Motor nicht, wenn die Schutzabdeckungen entfernt wurden. Es besteht große Gefahr von Verletzungen durch bewegliche oder heiße Teile.

• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten im Bereich des Motors durchführen.

• Die Klingen sind scharf und können Schnittwunden verursachen. Umwickeln Sie die Klingen zum Schutz, oder tragen Sie Schutzhandschuhe, wenn Sie an ihnen arbeiten.

• Bringen Sie das Mähdeck immer in die Wartungsposition, um es zu reinigen. Stellen Sie das Gerät nicht am Rand eines Grabens oder einer Steigung ab, wenn Sie sich Zugang zum Mähdeck verschaffen möchten. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Drehen Sie den Motor nicht, wenn die Zündkerze oder das Zündkabel entfernt wurde.

• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.

• Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Motordrehzahl zu hoch ist, können die Gerätebestandteile beschädigt werden.

• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen. Montage Einleitung WARNUNG: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So nehmen Sie das Gerät aus dem Karton

1. Entfernen Sie alle losen Teile, die im

Lieferumfang des Geräts enthalten sind.

2. Entfernen Sie die Endplatten.

3. Entfernen Sie die Seitenverkleidungen und legen

Sie sie auf eine flache Oberfläche.

4. Entfernen Sie alle Verpackungsmaterialien.

5. Nehmen Sie das Gerät aus dem Karton, und

stellen Sie sicher, dass keine losen Teile im Karton verbleiben. Montagewerkzeuge

• 7/16"-Schlüssel (2 Stück)

• Reifendruckmessgerät

• Steckschlüsselsatz (optional) Lose Teile, die montiert werden müssen Das Gerät ist nicht vollständig montiert. Die folgenden Teile sind beim Kauf des Geräts lose. Schlüssel, 2 Stk Neigungsblech, 1 Stk Sechskantschraube, 2 Stk Muttern, 2 Stk Lufthutze, 1 Stk Ölablassverlängerung, 1 Stk 222 1707 - 002 - 25.02.2022Lenkrad, 1 Stk Mittlere Abdeckung für Lenkrad, 1 Stk Lenkwellenabdeckung, 1 Stk Sechskantschraube für das Lenkrad, 1 Stk Lenkradadapter, 1 Stk Lenkwellenverlängerung, 1 Stk Unterlegscheibe für Lenkrad, 1 Stk Sicherungsscheibe für Lenkrad, 1 Stk Sitz, 1 Stk Sechskantschraube für den Sitz, 2 Stk Flache Unterlegscheibe für Sitz, 2 Stk So montieren Sie das Lenkrad

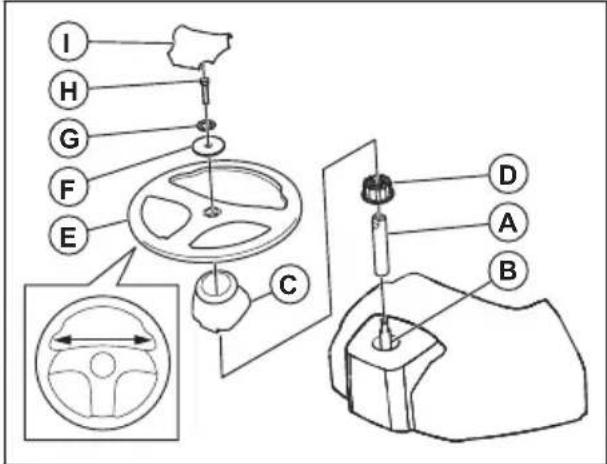

1. Bringen Sie die Lenkwellenverlängerung (A) auf

der Lenkwelle (B) an.

2. Montieren Sie die Wellenabdeckung (C). Stellen

Sie sicher, dass sich die Führungslaschen in der Wellenabdeckung an den richtigen Positionen befinden.

3. Entfernen Sie den Lenkradadapter (D) vom

4. Setzen Sie den Lenkradadapter auf die

Lenkwellenverlängerung.

5. Bringen Sie das Lenkrad an der

Lenkwellenverlängerung an.

6. Stellen Sie sicher, dass die Vorderräder und das

Lenkrad nach vorn ausgerichtet sind.

7. Montieren Sie die große Unterlegscheibe (F), die

Sicherungsscheibe (G) und die Schraube (H). Ziehen Sie die Schraube fest.

8. Bringen Sie die mittlere Abdeckung (I) am

Lenkrad an. Die mittlere Abdeckung ist mit Schnappverschlüssen befestigt. So bauen Sie den Sitz ein

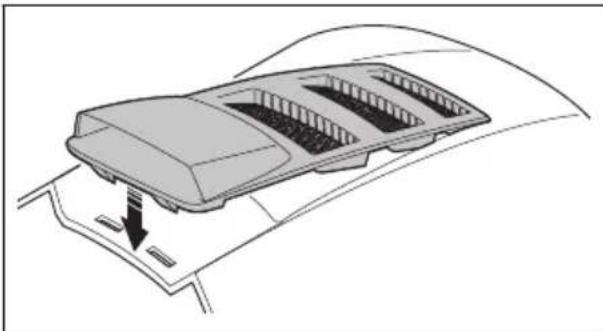

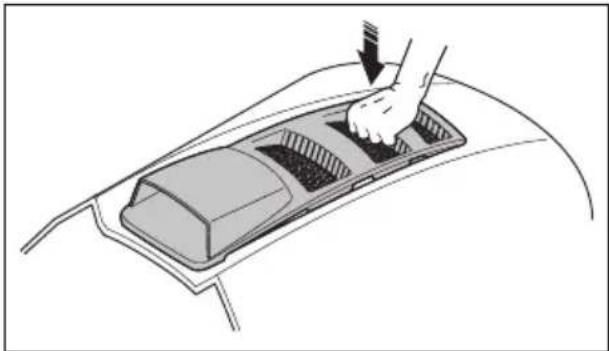

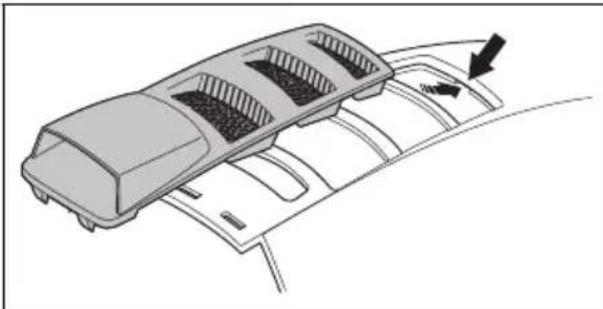

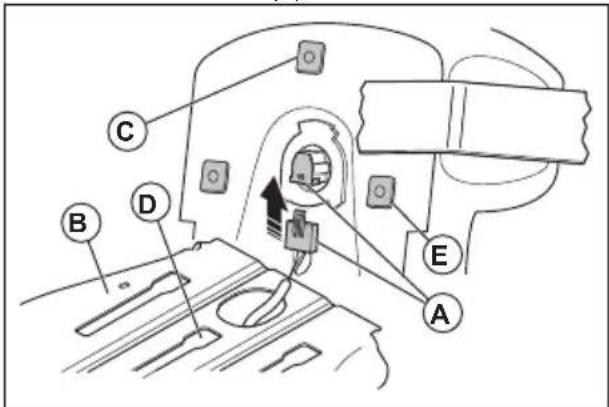

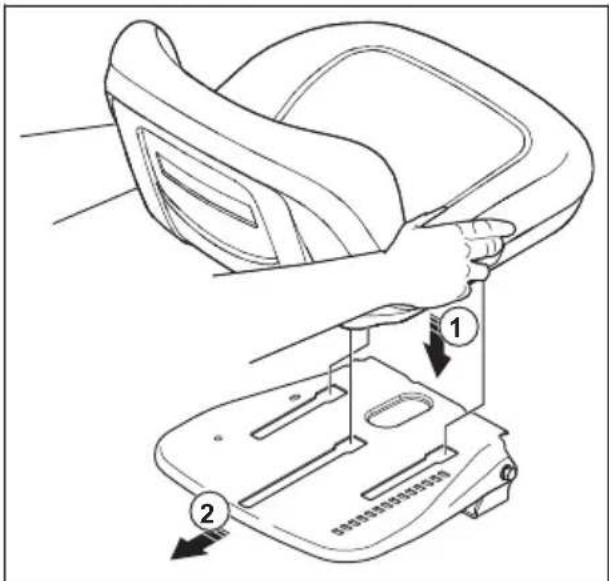

1. Entfernen Sie die Befestigungsteile, mit denen

der Sitz am Karton befestigt ist, aber entsorgen Sie sie nicht.

2. Entfernen Sie die Kartonverpackung und

entsorgen Sie sie. Hinweis: Entfernen Sie das Klebeband erst vom Einstellgriff, wenn der Sitz korrekt am Gerät befestigt ist. 1707 - 002 - 25.02.2022 2233. Schließen Sie den Drahtverbinder an denSicherheitsschalter (A) am Sitz an.

4. Setzen Sie den Sitz auf die Sitzschale (B), undsetzen Sie das mittlere Kunststoffteil (C) in diemittlere Schlitz-Montagebohrung (D).5. Schieben Sie den Sitz nach hinten, bis die 2vorderen Kunststoffteile (E) an den Bohrungender vorderen Baugruppe ausgerichtet sind.Drücken Sie den Sitz nach unten, um dieKunststoffteile in die Schlitze zu stecken.Drücken Sie den Sitz nach hinten.

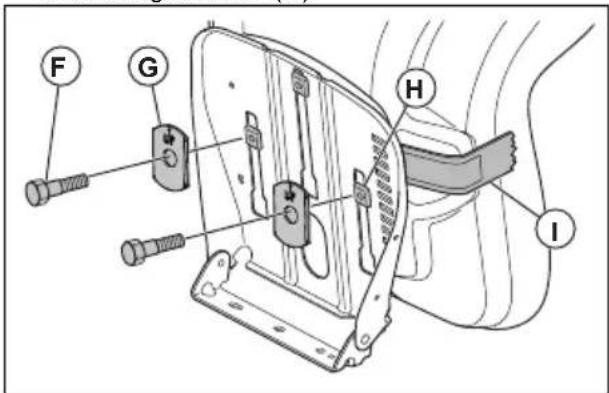

6. Klappen Sie den Sitz nach vorn, undmontieren Sie die 2 Schrauben (F) und die2 Unterlegscheiben (G).

Hinweis: Stellen Sie sicher, dass die 2vorderen Kunststoffteile (H) vollständig in derSitzschale eingerastet sind. Hinweis: Stellen Sie sicher, dass die Pfeile an den 2 Unterlegscheiben nach oben zeigen.7. Entfernen Sie das Klebeband vom Einstellhebel(I), und entsorgen Sie es.8. Überprüfen Sie die Bedienerpräsenzsteuerung(Totmanngriff). Siehe So überprüfen Sie die Bedienerpräsenzsteuerung (Totmanngriff) (OPC) auf Seite 219

WARNUNG: Betreiben Sie das Gerät nicht, wenn dieBedienerpräsenzsteuerung defekt ist. So montieren Sie die Motorabdeckung 1. Richten Sie die vordere Lasche an derMotorabdeckung an der Aussparung in derMotorhaube aus.2. Richten Sie die hinteren Laschen an derMotorabdeckung an den Aussparungen in derMotorhaube aus. 1707 - 002 - 25.02.20223. Drücken Sie die Motorabdeckung an der Motorhaube nach unten. So stellen Sie den Sitz ein

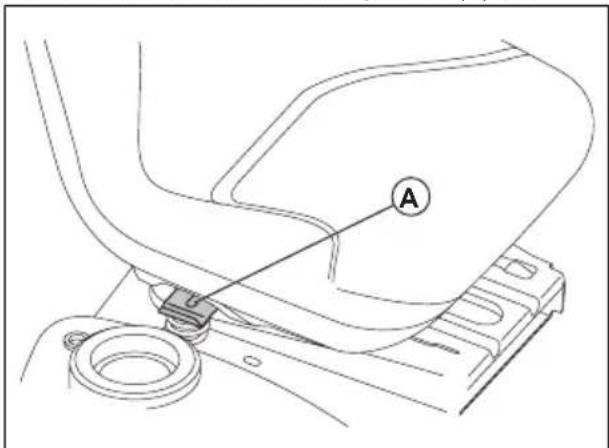

1. Setzen Sie sich auf den Sitz.

2. Heben Sie den Sitzeinstellungshebel (A) an.

3. Bewegen Sie den Sitz, bis er sich in einer

Position befindet, in der Sie die Brems- und Kupplungspedale nach unten drücken können.

4. Lassen Sie den Sitzeinstellungshebel (A) los, um

den Sitz in seiner Position zu verriegeln. So schließen Sie die Batterie an WARNUNG: Stromschlag- und Verbrennungsgefahr. Verwenden Sie keine Metallarmbänder oder anderes Metallzubehör. Metallgegenstände, die die Batteriepole berühren, können Verbrennungen, Stromschläge und Kurzschlüsse verursachen. Hinweis: Wenn das Jahr und der Monat auf dem Batterieetikett überschritten sind, laden Sie die Batterie auf. Laden Sie die Batterie mindestens 1 Stunde lang bei 6 bis 10 A.

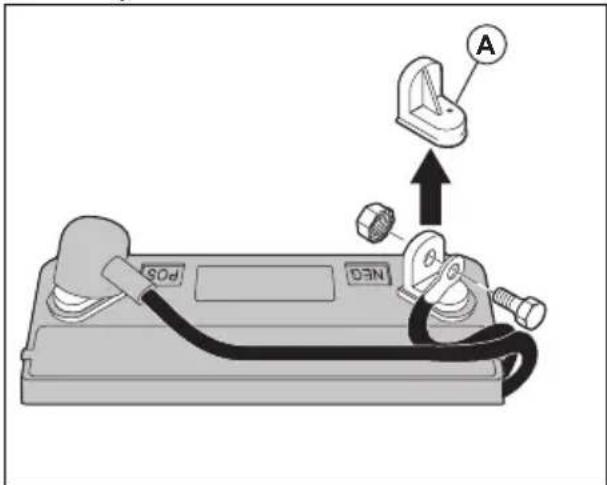

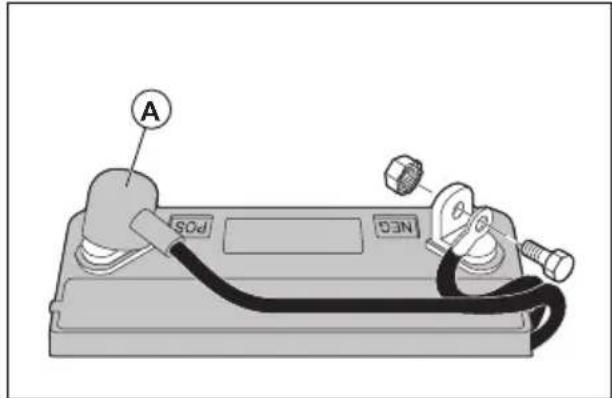

1. Die Batterie befindet sich unter dem Sitz oder der

2. Heben Sie die Sitzschale an oder klappen Sie

die Motorabdeckung hoch.

3. Entfernen Sie die 2 Klemmenkappen (A) und

entsorgen Sie diese.

4. Schließen Sie das rote Batteriekabel an den

Pluspol (+) an und ziehen Sie Schraube und Mutter wie abgebildet an. Schieben Sie die Klemmenabdeckung auf die Klemme. WARNUNG: Risiko der Funkenbildung. Das rote Batteriekabel muss mit dem Pluspol verbunden werden, bevor das schwarze Batteriekabel mit dem Minuspol verbunden wird. Dadurch werden Funkenbildung und versehentliche Erdung verhindert.

5. Schließen Sie das schwarze Kabel an den

Minuspol (-) an und ziehen Sie Schraube und Mutter fest.

6. Tragen Sie Vaseline auf die Batteriekabel auf,

um Korrosion zu vermeiden.

7. Senken Sie die Sitzschale oder die

Motorabdeckung wieder ab. So bewegen Sie das Gerät vom Hemmschuh weg

1. Heben Sie das Mähdeck in die höchste Position.

Verwenden Sie den Hubhebel.

2. Betätigen Sie das Kupplungs-/Bremspedal, um

die Handbremse zu lösen.

3. Setzen Sie den Freilaufregler in die ausgelöste

Getriebeposition, siehe Transport, Lagerung und Entsorgung auf Seite 250

4. Drücken Sie das Gerät vom Hemmschuh nach

5. Entfernen Sie das Band, mit dem der

Leitblechschutz am Gerät gehalten wird. So führen Sie nach der Montage eine Kontrolle durch

• Stellen Sie sicher, dass alle Montageanweisungen ausgeführt wurden.

• Stellen Sie sicher, dass keine Teile in der Verpackung übrigbleiben. 1707 - 002 - 25.02.2022 225• Stellen Sie sicher, dass die Batterie vorbereitet und korrekt geladen ist.

• Stellen Sie sicher, dass die Schrauben für den Sitz festgezogen sind und der Sitz korrekt eingestellt ist.

• Stellen Sie sicher, dass der Reifendruck stimmt.

• Stellen Sie für optimale Mähergebnisse sicher, dass das Mähdeck quer und in Längsrichtung im Gleichgewicht ist. Stellen Sie sicher, dass der Reifendruck korrekt ist, damit das Mähdeck im Gleichgewicht ist.

• Untersuchen Sie das Mähdeck und die Antriebsriemen. Stellen Sie sicher, dass die Antriebsriemen korrekt um die Riemenscheiben geführt sind und sich stets innerhalb der Riemenführung befinden.

• Überprüfen Sie die elektrischen Leitungen. Stellen Sie sicher, dass alle Kabel und Anschlüsse sicher sind.

• Stellen Sie sicher, dass sich der Freilaufregler in der eingekuppelten Position befindet. Siehe Transport auf Seite 250

• Stellen Sie sicher, dass der Motorölstand ordnungsgemäß ist.

• Stellen Sie sicher, dass der Tank mit der richtigen Kraftstoffsorte gefüllt ist.

• Stellen Sie sicher, dass Sie die Position und Funktion aller Bedienelemente kennen.

• Stellen Sie sicher, dass sich die Bremsanlage in einem betriebssicheren Zustand befindet.

• Stellen Sie sicher, dass die Totmann- (OPC) und Rückwärtsfahrsysteme (ROS) richtig funktionieren. Siehe So überprüfen Sie die Bedienerpräsenzsteuerung (Totmanngriff) (OPC) auf Seite 219 und So kontrollieren Sie das Rückwärtsfahrsystem (ROS) auf Seite 219

• Lassen Sie vor der ersten Benutzung die Luft aus dem Getriebe ab. Siehe So lassen Sie die Luft aus dem Getriebe ab auf Seite 244

Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So füllen Sie Kraftstoff ein WARNUNG: Benzin ist leicht entzündlich. Gehen Sie vorsichtig vor und befüllen Sie den Tank im Freien. Siehe Sicherer Umgang mit Kraftstoff auf Seite 220

ACHTUNG: Verwenden Sie immer den richtigen Kraftstofftyp. Die Verwendung eines falschen Kraftstoffs führt zu Schäden am Gerät.

• Verwenden Sie den richtigen Kraftstofftyp. Siehe Technische Daten auf Seite 251 . Weitere Informationen zum Kraftstoff finden Sie in der Motor-Betriebsanleitung des Motorherstellers.

• Kontrollieren Sie den Füllstand vor jedem Gebrauch und füllen Sie bei Bedarf auf.

• Füllen Sie den Kraftstofftank nicht vollständig. Der Abstand sollte mindestens 1 Zoll betragen. So starten Sie das Gerät Zu erledigen, bevor Sie das Gerät starten WARNUNG: Lesen Sie vor der Benutzung des Geräts die Anweisungen zur Gerätesicherheit und die Bedienungsanleitung.

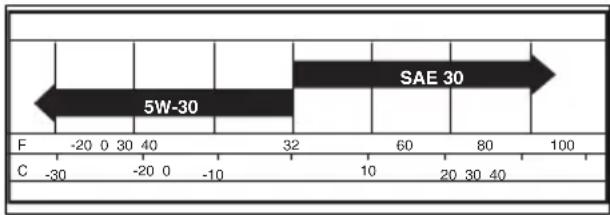

1. Den Motorölstand kontrollieren. Siehe

So prüfen Sie den Motorölstand auf Seite 242

2. Kraftstofftank mit Kraftstoff auffüllen. Siehe

füllen Sie Kraftstoff ein auf Seite 226

3. Deaktivieren Sie den Freilaufmodus. Siehe

bringen Sie das Gerät in den Freilaufmodus auf Seite 231

4. Setzen Sie sich auf den für die Bedienung

korrekt eingestellten Sitz.

5. Feststellbremse anziehen. Siehe

So betätigen und lösen Sie die Handbremse auf Seite 229

6. Stellen Sie sicher, dass das Mähdeck deaktiviert

ist. Siehe So aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

226 1707 - 002 - 25.02.2022So starten Sie einen warmen Motor

1. Setzen Sie sich auf den Sitz.

2. Stellen Sie sicher, dass das Mähdeck deaktiviert

ist. Siehe So aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

3. Bringen Sie das Mähdeck in die

Transportposition. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 228

4. Bringen Sie den Antriebshebel in die

Leerlaufstellung (Neutral).

5. Bewegen Sie den Gashebel in die Stellung für

6. Drücken Sie das Bremspedal vollständig durch

und halten Sie es in dieser Stellung.

7. Bringen Sie den Zündschlüssel in die

8. Drehen Sie den Zündschlüssel in Startstellung,

und lassen Sie den Zündschlüssel los, wenn der Motor anspringt. ACHTUNG: Aktivieren Sie den Anlasser nicht länger als 15 Sekunden pro Minute.

9. Wenn die Temperatur niedrig ist, lassen Sie den

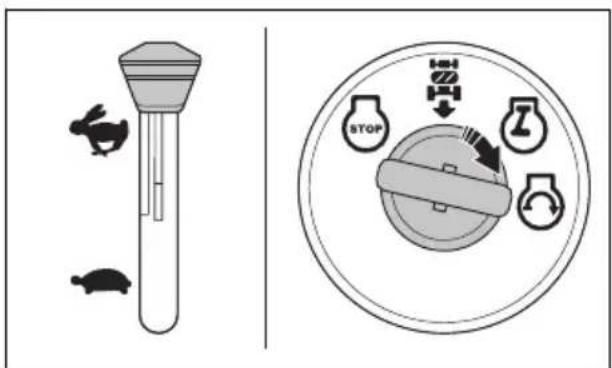

Motor warm werden, bevor Sie mit dem Mähen beginnen. So starten Sie bei kaltem Motor

1. Setzen Sie sich auf den Sitz.

2. Stellen Sie sicher, dass das Mähdeck deaktiviert

ist. Siehe So aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

3. Bringen Sie das Mähdeck in die

Transportposition. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 228

4. Bringen Sie den Antriebshebel in die

Leerlaufstellung (Neutral).

5. Bewegen Sie den Gashebel in die Choke-

6. Drücken Sie das Bremspedal vollständig durch

und halten Sie es in dieser Stellung.

7. Bringen Sie den Zündschlüssel in die

8. Drehen Sie den Zündschlüssel in Startstellung,

und lassen Sie den Zündschlüssel los, wenn der Motor anspringt. ACHTUNG: Aktivieren Sie den Anlasser nicht länger als 15 Sekunden pro Minute.

9. Wenn der Motor anspringt, bewegen Sie den

Gashebel in die Stellung für schnelles Fahren (D), um den Motor aufzuwärmen. Wenn die Temperatur niedrig ist, dauert es einige Minuten, bis der Motor warm wird. ACHTUNG: Wenn die Umgebungstemperatur unter 40° F (4° C) liegt, müssen Sie den Motor 1 Minute im Leerlauf laufen lassen, bevor Sie das Gerät in Betrieb nehmen. Dadurch läuft das Getriebe warm. Stellen Sie sicher, dass sich der Antriebshebel in der Leerlaufstellung befindet und das Bremspedal vollständig freigegeben ist. So starten Sie den Motor, wenn der Akku nur schwach geladen ist WARNUNG: Blei-Säure-Akkus erzeugen explosive Gase. Halten Sie Funken, offenes Feuer und Rauchwaren von Akkus fern. Tragen Sie bei Arbeiten an Akkus stets eine Schutzbrille. 1707 - 002 - 25.02.2022 227Wenn der Akku zum Starten des Motors zu schwachist, muss er nachgeladen werden.Werden zum Notstarten Überbrückungskabelverwendet, befolgen Sie diese Anweisungen:

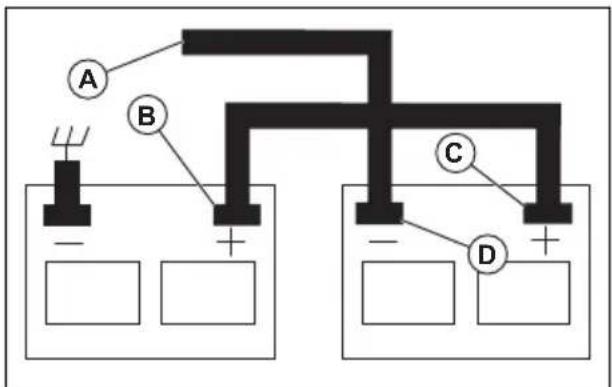

1. Verbinden Sie ein Ende des ROTEN Kabels mitdem PLUSPOL (+) jedes Akkus (B-C).

ACHTUNG: Achten Sie darauf, dass es nicht zu einem Kurzschlussam Chassis des Geräts kommt.2. Verbinden Sie ein Ende des SCHWARZENKabels mit dem MINUSPOL (-) (D) einesvollständig geladenen Akkus.3. Verbinden Sie das andere Ende desSCHWARZEN Kabels (A) mit einer gutenKarosserie-Erdung (nicht in der Nähe vonKraftstofftank und Akku).4. Entfernen Sie das SCHWARZE Kabel vomChassis, wenn der schwache Akku vollständigaufgeladen ist.5. Entfernen Sie das SCHWARZE Kabel vom vollaufgeladenen Akku.6. Entfernen Sie das ROTE Kabel von beidenAkkus. So entfernen Sie die Überbrückungskabel Hinweis: Entfernen Sie die Überbrückungskabelin umgekehrter Reihenfolge, wie Sie sieangeschlossen haben.1. Entfernen Sie das SCHWARZE Kabel vomChassis.2. Entfernen Sie das SCHWARZE Kabel von dervoll aufgeladenen Batterie.3. Entfernen Sie das ROTE Kabel von den 2Batterien. So bringen Sie das Mähdeck in die Transport- oder Mähstellung Das Mähdeck muss sich während des Transports inder Transportstellung befinden.• Um das Gerät in die Transportstellung zubringen, ziehen Sie den Schnitthöhenhebel inRichtung des Sitzes, und stellen Sie ihn in diehöchste Schnitthöhenstellung.• Um das Gerät in die Mähstellung zu bringen,stellen Sie die korrekte Schnitthöhe ein. Siehe So stellen Sie die Schnitthöhe ein auf Seite 228

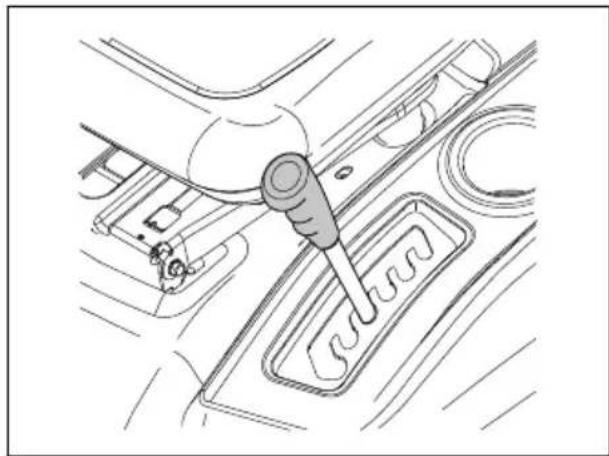

So stellen Sie die Schnitthöhe ein

• Ziehen Sie den Hubhebel in Richtung des Sitzesund setzen Sie ihn in eine der Kerben für diekorrekte Schnitthöhe ein. Vorwärts- und Rückwärtsfahren Die Richtung und Geschwindigkeit der Bewegungwird mit dem Antriebshebel gesteuert.1. Starten Sie den Motor.2. Lösen Sie die Handbremse. Siehe So betätigen und lösen Sie die Handbremse auf Seite 229

3. Um mit der Bewegung zu beginnen, bewegenSie den Antriebshebel (A) langsam nach vorn (B)oder nach hinten (C).

4. Bewegen Sie den Antriebshebel weiter nach vornoder hinten, um die Geschwindigkeit zu erhöhen.5. Bringen Sie den Antriebshebel in dieNeutralstellung (D), wenn Sie das Gerätabstellen und anhalten. 1707 - 002 - 25.02.2022So betätigen und lösen Sie die Handbremse

1. Zum Aktivieren der Handbremse treten Sie dasBremspedal (A) vollständig nach unten durch.

2. Ziehen Sie bei gedrücktem Bremspedal denHandbremshebel (B) nach oben.3. Lassen Sie das Bremspedal los.4. Lösen Sie den Handbremshebel. Hinweis: Stellen Sie sicher, dass die Handbremse das Gerät sicher im Stillstand hält.5. Zum Lösen der Handbremse, drücken Sie dasBremspedal nach unten. So stoppen Sie das Gerät WARNUNG: Halten Sie das Gerätan, betätigen Sie die Handbremse undziehen Sie den Zündschlüssel ab, bevorSie sich von dem Gerät entfernen. ACHTUNG: Die Abgase des warmen Motors können zuBrandschäden am Gras führen. UmBrandschäden am Gras zu verhindern,stellen Sie den Motor immer ab,wenn Sie das Gerät auf Rasenflächenanhalten.1. Drücken Sie das Bremspedal (A) vollständignach unten, bis das Gerät vollständig zumStillstand kommt.

2. Bringen Sie den Antriebshebel in dieLeerlaufstellung (Neutral). Siehe

Vorwärts- und Rückwärtsfahren auf Seite 228

3. Deaktivieren Sie das Mähdeck. Siehe

aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

4. Bringen Sie den Gashebel in die Stellung fürlangsame Fahrt, und lassen Sie den Motor einigeMinuten im Leerlauf laufen.5. Bringen Sie das Mähdeck in dieTransportstellung. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 228

6. Drehen Sie den Zündschalter in die Stellung„STOP“ und entfernen Sie den Zündschlüssel.

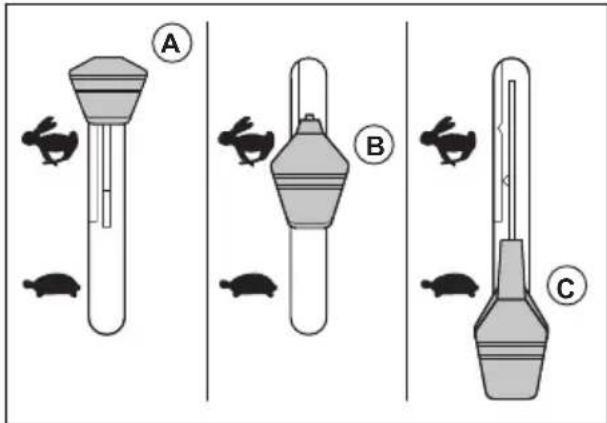

So verwenden Sie den Gashebel Der Gashebel passt die Motordrehzahl und dieDrehzahl der Klingen im Mähdeck an.

• Stellen Sie den Gashebel in die Choke-Position(A), wenn Sie einen kalten Motor starten. Siehe So starten Sie bei kaltem Motor auf Seite 227

• Bringen Sie den Gashebel in die Stellungfür schnelle Fahrt (B), um den Motor mitvoller Drehzahl zu betreiben. Stellen Sie beimSchneiden von Gras den Gashebel immer in dieStellung für schnelle Fahrt.• Bringen Sie den Gashebel in die Stellung fürlangsame Fahrt (C), um den Motor im Leerlaufzu betreiben.1707 - 002 - 25.02.2022 229So verwenden Sie den Scheinwerfer

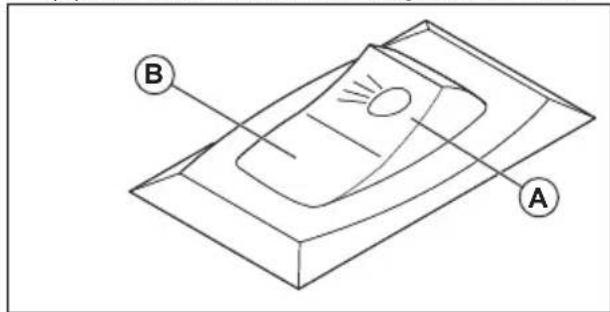

• Drücken Sie den Ein-/Aus-Schalter in Stellung (A), damit der Scheinwerfer eingeschaltet wird.

• Drücken Sie den Ein-/Aus-Schalter in Stellung (B), damit der Scheinwerfer ausgeschaltet wird. So aktivieren und deaktivieren Sie das Mähdeck WARNUNG: Betreiben Sie das Mähdeck nicht ohne Leitblech oder Grasfänger, das/der am Grasauswurf montiert ist. Das Gerät verfügt über eine Bedienerpräsenzsteuerung (OPC). Wenn Sie bei laufendem Motor und aktiviertem Mähdeck den Sitz verlassen, wird der Motor abgestellt. Bleiben Sie voll in der Mitte des Sitzes, damit der Motor richtig funktioniert und nicht auf unebenem Boden oder an Hängen abschaltet.

1. Stellen Sie die richtige Schnitthöhe ein. Siehe

stellen Sie die Schnitthöhe ein auf Seite 228

2. Bewegen Sie den Kupplungshebel für das

Anbaugerät. a) Bewegen Sie den Kupplungshebel für das Anbaugerät nach vorn, um das Mähdeck zu aktivieren. b) Bewegen Sie den Kupplungshebel für das Anbaugerät nach hinten, um das Mähdeck zu deaktivieren. So bedienen Sie das Rückwärtsfahrsystem (ROS) Hinweis: Wenn Sie versuchen, mit dem Gerät rückwärts zu fahren, während das Mähdeck aktiviert ist, wird der Motor sofort gestoppt. Aktivieren Sie das ROS, um mit dem Gerät rückwärts zu fahren, wenn das Mähdeck aktiviert ist. WARNUNG: Sehen Sie nach unten und hinter das Gerät während Sie rückwärts fahren, um die Sicherheit anderer Personen zu gewährleisten.

1. Bringen Sie den Antriebshebel in die

Leerlaufstellung (Neutral).

2. Drehen Sie den Zündschlüssel zum Einschalten

des ROS gegen den Uhrzeigersinn in die Stellung ROS „ON“ (A).

3. Bewegen Sie den Antriebshebel langsam in die

Stellung für Rückwärtsfahrt, um rückwärts zu fahren.

4. Zum Deaktivieren des ROS drehen Sie

den Zündschlüssel im Uhrzeigersinn auf die Motorstellung „ON“ (B). So erhalten Sie ein gutes Mähergebnis

• Führen Sie für eine optimale Leistung regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 232

• Mähen Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Mähergebnissen führen.

• Verwenden Sie keine Schneeketten beim Anbringen des Mähdecks am Gerät.

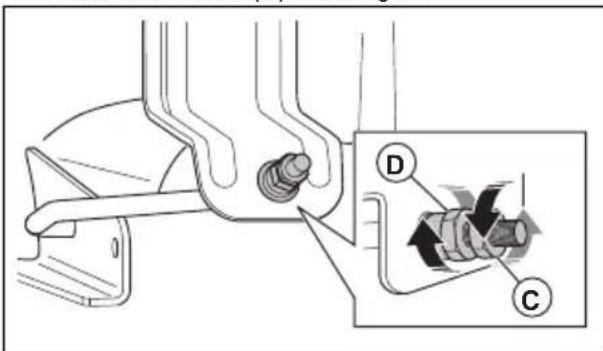

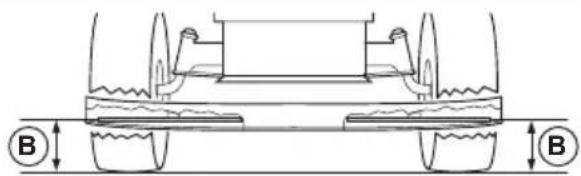

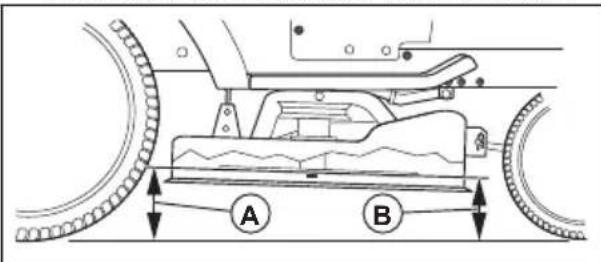

• Sicherstellen, dass das Mähdeck gerade steht. Siehe So stellen Sie die Fluchtung des Mähdecks ein auf Seite 239

• Beginnen Sie mit einer hohen Schnitthöhe, und verringern Sie diese allmählich, wenn das Gras hoch ist.

• Bewegen Sie das Gerät bei niedriger Geschwindigkeit vorwärts, wenn das Gras hoch und dick ist.

• Geben Sie Vollgas, wenn Sie das Gras schneiden.

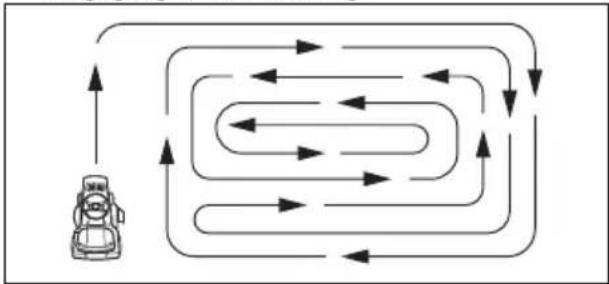

1707 - 002 - 25.02.2022• Schneiden Sie das Gras in einem unregelmäßigen Muster.

• Verwenden Sie die linke Seite des Mähdecks, wenn Sie in der Nähe von Bäumen, Büschen oder Wegen schneiden. Die Klinge schneidet ab ca. 15 mm von der Seite des Mähdecks.

• Wenn Sie große Bereiche mähen, bewegen Sie das Gerät während 1 oder 2 Umdrehungen um den Arbeitsbereich nach rechts. Dieses Verfahren hält den Grasauswurf von Sträuchern, Zäunen und Einfahrten fern. Mähen Sie nach ca. 2 Umdrehungen im Arbeitsbereich in die entgegengesetzte Richtung.

• Um die besten Mähergebnisse zu erzielen, mähen Sie den Rasen häufig. So bringen Sie das Gerät in den Freilaufmodus Wenn das Gerät ohne Hilfe vom Motor bewegt oder abgeschleppt werden muss, müssen Sie das Gerät in den Freilaufmodus bringen. WARNUNG: Bringen Sie das Gerät nicht an einer Steigung in den Freilaufmodus.

• Drücken Sie den Freilauf-Bedienhebel (A), um das Gerät in den Freilaufmodus zu bringen.

• Ziehen Sie den Freilauf-Bedienhebel heraus, um das Gerät mit dem Motor zu betreiben. So montieren Sie den Mulcheinsatz (Zubehör) Das Gerät kann mit einem Mulcheinsatz verwendet werden.

1. Bringen Sie das Mähdeck in die

Transportstellung. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 228

2. Entfernen Sie den Grasfänger oder das hintere

Leitblech (Zubehör), falls dieser/dieses montiert ist.

3. Setzen Sie den Mulcheinsatz durch die

Rückplatte und in den Auswurfschüttenadapter für das Mähdeck ein.

4. Verbinden Sie die 2 Gurte mit den Bohrungen an

den Trägerarmen für den Grasfänger.

5. Montieren Sie den Grasfänger oder das hintere

6. Entfernen Sie den Mulcheinsatz in umgekehrter

Reihenfolge. Wartung Einleitung WARNUNG: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. 1707 - 002 - 25.02.2022 231Wartungsplan Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Gerät Die Bremsfunktion kon- trollieren. X X Den Reifendruck kon- trollieren. X X Die Bedienerpräsenz- steuerung (OPC) kon- trollieren.

Das Rückwärtsfahrsys- tem (ROS) kontrollieren.

Kontrollieren, ob alle Befestigungselemente fest angezogen sind. X X X Die Klingen auf Ver- schleiß und Beschädi- gungen prüfen.

Das Gerät schmieren. Siehe Schmierplan auf Seite 233

X X Den Ladezustand der Batterie kontrollieren.

Batterie und Klemmen reinigen. X X Ablagerungen von der Lenkungsplatte rei- nigen. Siehe So reini- gen Sie das Gerät auf Seite 234

Sicherstellen, dass das Mähdeck gerade steht.

Die Keilriemen kontrol- lieren.

Die Klingen häufiger überprüfen, wenn Sie auf sandigen oder erdigen Böden mähen. 232 1707 - 002 - 25.02.2022Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Motor Den Motorölstand kon- trollieren. X X Das Motoröl wechseln (Modelle mit Ölfilter).

Das Motoröl wechseln (Modelle ohne Ölfilter).

Eine Überprüfung des Schalldämpfers und Funkenschutzes durch- führen.

Den Ölfilter ersetzen (sofern vorhanden).

Die Motorkühlrippen rei- nigen.

Die Zündkerze erset- zen. X X Den Papier-Luftfilterein- satz ersetzen.

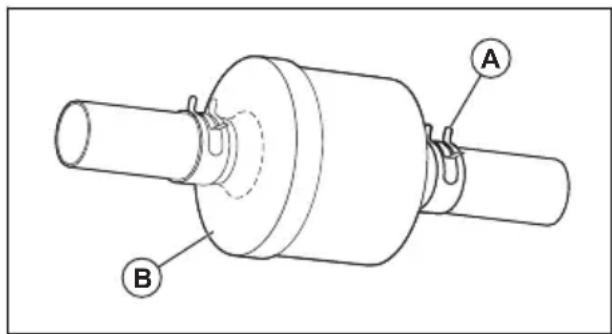

Den Kraftstofffilter erset- zen

Den Schalldämpfer überprüfen. Siehe

prüfen Sie den Schall- dämpfer auf Seite 220

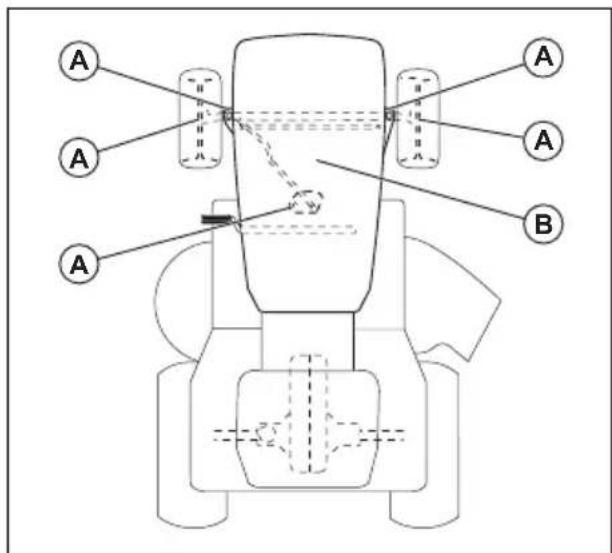

Schmierplan ACHTUNG: Schmieren Sie nicht die Drehzapfen mit besonderen Nylon- Lagern. Klebrige Schmiermittel können Schmutz anlagern. Der Schmutz verringert die Lebensdauer der besonderen Nylon-Lager. Wenn die Nylonlager geschmiert werden müssen, verwenden Sie nur eine geringe Menge Trockenschmiermittel.

Häufig ausführen, wenn Sie unter schwerer Belastung, bei hohen Umgebungstemperaturen oder unter schmutzigen Bedingungen arbeiten.

Häufig ausführen, wenn Sie unter schwerer Belastung, bei hohen Umgebungstemperaturen oder unter schmutzigen Bedingungen arbeiten.

Häufig ausführen, wenn Sie unter schmutzigen Bedingungen arbeiten.

Häufig ausführen, wenn Sie unter schmutzigen Bedingungen arbeiten.

Häufig ausführen, wenn Sie unter schwerer Belastung, bei hohen Umgebungstemperaturen oder unter schmutzigen Bedingungen arbeiten.

Häufig ausführen, wenn Sie unter schmutzigen Bedingungen arbeiten.

Häufig ausführen, wenn Sie unter schmutzigen Bedingungen arbeiten. 1707 - 002 - 25.02.2022 233A

A. Allgemeine Schmierung. Schmieren Sie dieSchmierverbindung der Spindel, das Vorderradlagerund die Zahnräder des Lenkgetriebeteils.B. Motorschmierung. Siehe So schmieren Sie den Motor auf Seite 242 im Abschnitt „Wartung“. Traktor So reinigen Sie das Gerät Verwenden Sie keinen Gartenschlauch oderHochdruckreiniger zur Reinigung der Oberfläche.Ausgenommen davon ist der Spülanschluss. HaltenSie Wasser von Motor und Getriebe fern. Wasserim Motor oder Getriebe kann die Lebensdauer desGeräts verringern. Verwenden Sie Druckluft oder einLaubblasgerät, um Gras, Blätter und Schmutz zuentfernen.• Beseitigen Sie alles unerwünschte Material ausdem Motor, vom Akku, vom Sitz und vonanderen Teilen des Geräts.• Entfernen Sie Verunreinigungen von derLenkungsplatte. Verunreinigung begrenzt dieBewegung der Kupplungs-/Bremspedalwelle,wodurch sich die Riemen lösen und dieVorwärtsbewegung verlangsamt wird. ACHTUNG: Vermeiden Siealle Quetschkanten und beweglichenTeile.• Halten Sie die Oberflächen und die Räder freivon Benzin, Öl und dergleichen.• Verwenden Sie Kfz-Wachs, um Beschädigungenan den Oberflächen zu vermeiden. So verwenden Sie den Spülanschluss des Schneidwerks Das Mähdeck verfügt über einen Spülanschluss desSchneidwerks, die Teil des Reinigungssystems fürdas Mähdeck ist. WARNUNG: Verwenden Sie dasGerät nicht mit einem beschädigtenoder fehlenden Spülanschluss. Esbesteht Gefahr durch weggeschleuderteGegenstände. Tauschen Sie einenbeschädigten oder fehlendenSpülanschluss des Schneidwerks sofort aus. Hinweis: Bei Modellen mit Schutzelementen befindet sich der Spülanschluss auf der linkenSchutzelementseite vor dem Hinterrad.1. Stellen Sie das Gerät in einem leeren Bereichauf Ihrem Rasen ab, der sich in der Nähe einerWasserquelle mit Gartenschlauch befindet. ACHTUNG: Richten Sie den Auswurfsammler des Geräts nichtauf Gebäude oder Fahrzeuge.2. Stellen Sie sicher, dass das Mähdeck deaktiviertist. Siehe So aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

3. Drehen Sie den Zündschlüssel auf „STOP“, umden Motor auszuschalten.4. Feststellbremse anziehen.5. Entfernen Sie den Auswurfsammler oder denMulcheinsatz, falls vorhanden.6. Schrauben Sie den Düsenadapter auf das Endedes Gartenschlauchs (A). Stellen Sie sicher,dass der Gartenschlauch vollständig mit demDüsenadapter verbunden ist.

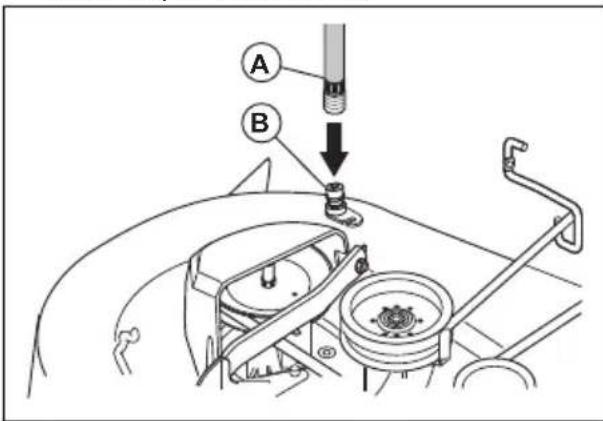

7. Ziehen Sie den Sicherungsring desDüsenadapters zurück, und drücken Sie denDüsenadapter auf den Spülanschluss desSchneidwerks (B).8. Ziehen Sie vorsichtig am Gartenschlauch,um sicherzustellen, dass er vollständigangeschlossen ist.9. Lassen Sie den Sicherungsring los, damit derAdapter am Spülanschluss des Schneidwerksverriegelt ist.10. Starten Sie die Wasserversorgung. 1707 - 002 - 25.02.202211. Setzen Sie sich auf den Sitz, und starten Sie den Motor. ACHTUNG: Kontrollieren Sie den Bereich erneut, um sicherzustellen, dass er frei ist.

12. Bewegen Sie den Gashebel in die Stellung für

schnelles Fahren. Siehe So verwenden Sie den Gashebel auf Seite 229

13. Aktivieren Sie das Mähdeck, und lassen Sie es

laufen, bis das Mähdeck sauber ist. Siehe

aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

14. Deaktivieren Sie das Mähdeck. Siehe

aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

15. Drehen Sie den Zündschlüssel auf „STOP“, um

den Motor auszuschalten.

16. Schalten Sie die Wasserversorgung ab.

17. Ziehen Sie den Sicherungsring des

Düsenadapters zurück, und trennen Sie den Düsenadapter vom Spülanschluss des Schneidwerks.

18. Stellen Sie das Gerät in einem trockenen Bereich

19. Aktivieren Sie das Mähdeck, und lassen Sie es

laufen, bis das Mähdeck trocken ist. So stellen Sie den Gashebelzug ein Der Gashebel wird im Werk eingestellt und weitere Einstellungen sind normalerweise nicht nötig. Falls eine Anpassung erforderlich ist, siehe Motorhandbuch. So überprüfen Sie Verriegelungen und Relais Hinweis: Lockere oder beschädigte Kabel können dazu führen, dass das Gerät schlecht läuft, anhält oder sich gar nicht erst starten lässt.

• Überprüfen Sie die Kabel. So wechseln Sie die Scheinwerferlampe

1. Öffnen Sie die Motorhaube.

2. Drehen Sie die Lampenfassung leicht gegen

den Uhrzeigersinn, und ziehen Sie sie aus der Halterung hinter dem Grill.

3. Tauschen Sie die Glühlampe in der

Glühlampenfassung aus.

4. Drücken Sie die Glühlampenfassung in die

Halterung hinter dem Grill.

5. Drehen Sie die Glühlampenfassung leicht im

Uhrzeigersinn, um sie einzubauen.

6. Schließen Sie die Motorabdeckung.

So prüfen Sie die Reifen Hinweis: Zur Abdichtung von Löchern in Reifen und zur Vermeidung von Platten durch schleichenden Druckverlust können Sie von Ihrem lokalen Teilehändler ein Dichtungsmittel erwerben. Reifendichtmittel verhindern außerdem Trockenfäule und Korrosion.

• Stellen Sie sicher, dass der Luftdruck aller Reifen korrekt ist (siehe die Seiten der Reifen für den bar-Wert).

• Achten Sie darauf, die Reifen frei von Benzin, Öl oder Insektenvernichtungsmitteln zu halten, die das Gummi schädigen können.

• Halten Sie Reifen fern von Baumstümpfen, Steinen, Rinnen und Gruben, scharfen Gegenständen und anderen gefährlichen Objekten, die zu Reifenschäden führen können. So reparieren Sie die Reifen

1. Heben Sie die Vorderachse an und stützen Sie

sie sicher. ACHTUNG: Heben und stützen Sie jeweils nur eine Achse.

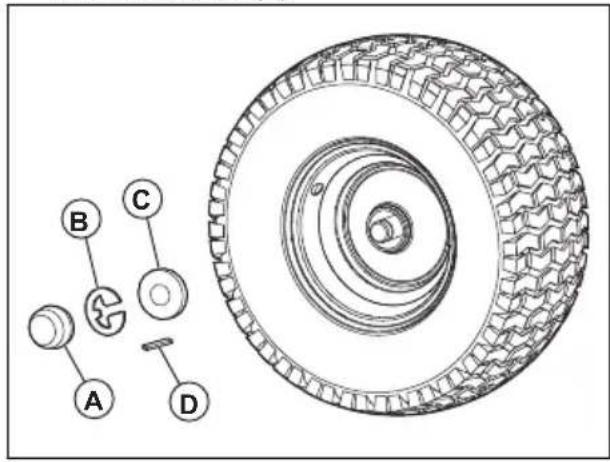

2. Entfernen Sie den Staubschutz (A), den E-

Clip (B), die Unterlegscheibe (C) und den Vierkantschlüssel (D).

Hinweis: Es gibt Vierkantschlüssel nur an den Hinterrädern.

3. Entfernen Sie das Rad von der Achse.

4. Entfernen Sie den Reifen vom Rad.

5. Reparieren Sie das Rad.

Hinweis: Verwenden Sie Reifendichtmittel, um die Löcher im Reifen abzudichten. Reifendichtmittel verhindern außerdem Trockenfäule und Korrosion.

6. Montieren Sie den Reifen am Rad.

1707 - 002 - 25.02.2022 2357. Montieren Sie das Rad, die Unterlegscheibe, den Vierkantschlüssel und den E-Clip an der Achse. Stellen Sie sicher, dass der E-Clip korrekt in der Nut auf der Achse montiert ist.

8. Montieren Sie den Staubschutz.

So überprüfen Sie die Keilriemen Die Riemen sind nicht einstellbar.

• Untersuchen Sie die Keilriemen alle 100 Betriebsstunden auf Abnutzung und Verschleiß.

• Ersetzen Sie die Keilriemen, wenn diese sich aufgrund von Abnutzung zu bewegen beginnen. So warten Sie den Transaxle-Kühlerlüfter ACHTUNG: Reinigen Sie den Lüfter oder das Getriebe nicht bei laufendem Motor bzw. solange das Getriebe heiß ist. ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlüsse gelangen und Korrosion verursachen, die zu Schäden am Gerät führt. Um das Getriebe ausreichend zu kühlen, halten Sie das Kühlgebläse und die Kühlrippen sauber.

• Vor dem Reinigen mit Wasser reinigen Sie mit einer Bürste. Entfernen Sie Grasschnitt und Schmutz auf und um den Transaxle-Lüfter und die Kühlrippen.

• Überprüfen Sie das Kühlgebläse, um sicherzustellen, dass die Lamellen sauber und unbeschädigt sind. So untersuchen Sie die Transaxle- Pumpenflüssigkeit

• Stellen Sie sicher, dass die Transaxle- Pumpenflüssigkeit nicht leckt.

• Wenden Sie sich an das nächstgelegene zugelassene Service Center oder die Serviceabteilung, falls die Transaxle- Pumpenflüssigkeit leckt. So stellen Sie Vorspur und Sturz der Vorderräder ein Vorspur und Sturz an der Vorderachse werden im Werk korrekt eingestellt. Vorspur und Sturz an der Vorderachse sind nicht verstellbar.

• Wenden Sie sich an ein zugelassenes Service Center, wenn die werkseitige Einstellung der Vorderrad-Vorspur oder des Radsturzes beschädigt ist. So ersetzen Sie die Sicherung Dieses Gerät verfügt über eine Kfz-Sicherung. Der Sicherungsträger befindet sich hinter dem Dashboard.

1. Halten Sie den Sicherungshalter fest, und ziehen

Sie die durchgebrannte Sicherung heraus.

2. Setzen Sie eine neue Sicherung in den

Sicherungshalter ein. So entfernen und montieren Sie die Baugruppe aus Motorabdeckung und Kühlergrill

1. Heben Sie die Motorabdeckung an.

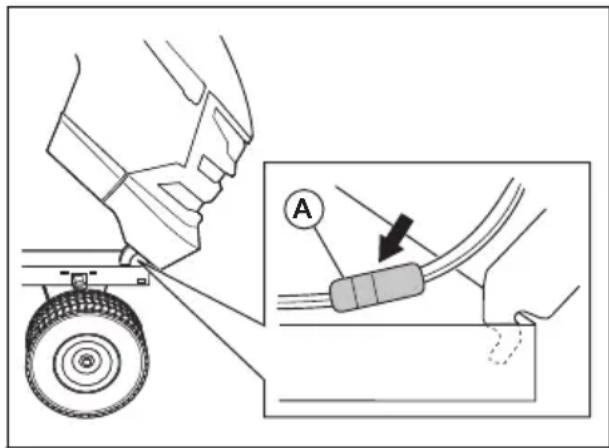

2. Trennen Sie den Scheinwerfer-Kabelstecker (A).

3. Bleiben Sie vor dem Traktor stehen. Halten Sie

die Motorabdeckung an den Seiten fest. Kippen Sie die Motorabdeckung in Richtung des Motors, und heben Sie sie an, um sie vom Gerät zu entfernen.

4. Die Installation erfolgt in umgekehrter

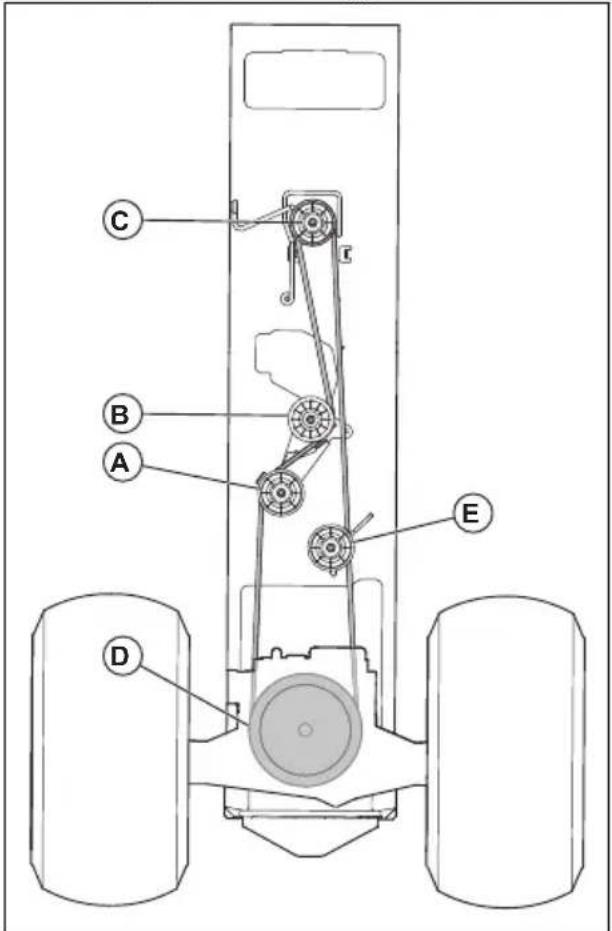

Reihenfolge. So ersetzen Sie den Treibriemen

1. Parken Sie das Gerät auf einer ebenen

Oberfläche und aktivieren Sie die Handbremse. Siehe So stoppen Sie das Gerät auf Seite 229

2. Entfernen Sie das Mähdeck. Siehe

So entfernen und montieren Sie das Mähdeck auf Seite 239

1707 - 002 - 25.02.20223. Entfernen Sie den Antriebsriemen vonder Riemenscheibe (A) und derKupplungsriemenscheibe (B).

4. Entfernen Sie den Antriebsriemen von derMotorriemenscheibe (C) auf der Motorwelle.5. Entfernen Sie den Antriebsriemen vonder Hinterachs-Riemenscheibe (D) und derRiemenspannungsscheibe (E).6. Entfernen Sie den Antriebsriemen vom Gerät.7. Befestigen Sie einen neuen Antriebsriemen inumgekehrter Reihenfolge. So stellen Sie den Antriebshebel ein Der Antriebshebel ist ab Werk korrekt eingestellt.Stellen Sie den Antriebshebel nur ein, wenn sich dasGerät bewegt, während sich der Antriebshebel in derNeutralstellung befindet.1. Lösen Sie die Stellschraube (A), und ziehen Siesie leicht fest.

2. Starten Sie den Motor.3. Bewegen Sie den Antriebshebel (B) nach vornoder hinten, bis sich das Gerät nicht bewegt.Halten Sie den Antriebshebel in dieser Positionund stellen Sie den Motor ab.4. Lösen Sie die Stellschraube.5. Bewegen Sie den Antriebshebel in dieNeutralstellung (C).6. Ziehen Sie die Stellschraube vollständig fest. Akku So reinigen Sie die Batterie und die Klemmen Korrosion und Schmutz auf Batterie und Klemmenkönnen dazu führen, dass die Batterie Leistungverliert.1. Entfernen Sie den Klemmenschutz.2. Trennen Sie das SCHWARZE Batteriekabel.3. Trennen Sie das ROTE Batteriekabel undnehmen Sie die Batterie aus dem Gerät.4. Besprühen Sie die Batterie mit Wasser undlassen Sie sie trocknen.5. Reinigen Sie die Klemmen und dieBatteriekabelenden mit einer Drahtbürste.6. Schmieren Sie die Klemmen mit Fett oderÄhnlichem.7. Setzen Sie die Batterie ein. Siehe So ersetzen Sie die Batterie auf Seite 237

So ersetzen Sie die Batterie Die Batterie ist unter dem Sitz eingebaut. WARNUNG: Stromschlag- undVerbrennungsgefahr. Verwenden Siekeine Metallarmbänder oder anderesMetallzubehör. Metallgegenstände, diedie Batteriepole berühren, könnenVerbrennungen, Stromschläge undKurzschlüsse verursachen.1707 - 002 - 25.02.2022 2371. Stoppen Sie das Gerät. Siehe So stoppen Sie das Gerät auf Seite 229

2. Klappen Sie den Sitz nach vorne.3. Entfernen Sie die Klemmenabdeckungen (A).

4. Entfernen Sie die Schraube und die Mutter,um das schwarze Batteriekabel (Minus) vomMinuspol (-) zu trennen.

WARNUNG: Stromschlag- und Verbrennungsgefahr. Das schwarzeBatteriekabel (Minus) muss getrenntwerden, bevor das rote Batteriekabel(Plus) getrennt wird.5. Entfernen Sie die Schraube und die Mutter, umdas rote Batteriekabel (Plus) vom Pluspol (+) zutrennen.6. Entfernen Sie die Batterie vorsichtig aus demGerät.7. Bauen Sie eine neue Batterie ein.8. Schließen Sie das rote Kabel (Plus) an denPluspol (+) an und ziehen Sie Schraube undMutter fest. WARNUNG: Stromschlag-und Verbrennungsgefahr. Das roteBatteriekabel (Plus) muss mit demPluspol (+) verbunden werden, bevordas schwarze Batteriekabel (Minus)mit dem Minuspol (-) verbunden wird,um Verletzungen und versehentlicheErdung zu verhindern.9. Schließen Sie das schwarze Kabel (Minus) anden Minuspol (-) an und ziehen Sie Schraubeund die Mutter fest.10. Setzen Sie die Klemmenabdeckungen auf.11. Klappen Sie den Sitz nach hinten. So schließen Sie die Überbrückungskabel

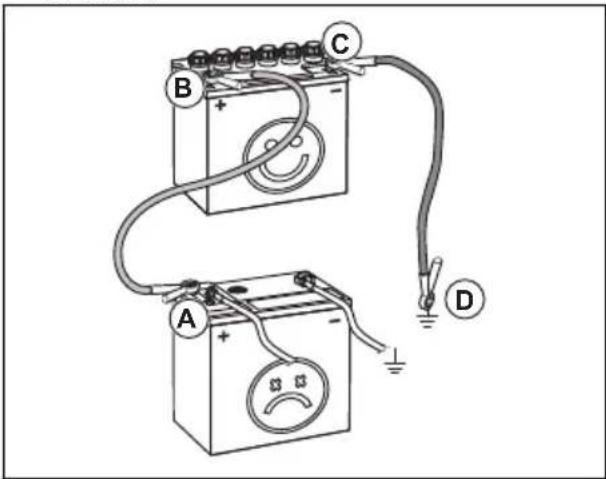

WARNUNG: Es bestehtExplosionsgefahr aufgrund explosiverGase, die von der Batterie ausgehen.Schließen Sie die Minusklemmedes geladenen Akkus nicht an dieMinusklemme des schwachen Akkusoder in der Nähe davon an. ACHTUNG: Verwenden Sie die Batterie Ihres Geräts nicht zumFremdstarten anderer Fahrzeuge.1. Schließen Sie ein Ende des roten Akkukabels andie POSITIVE (+) Akkuklemme (A) des leerenAkkus an.

2. Schließen Sie das andere Ende des rotenAkkukabels an die POSITIVE (+) Akkuklemme(B) des geladenen Akkus an.

WARNUNG: Die Enden des roten Akkukabels dürfen das Chassisnicht berühren. Dadurch würde es zueinem Kurzschluss kommen.3. Schließen Sie ein Ende des schwarzenAkkukabels an die NEGATIVE (-) Akkuklemme(C) des geladenen Akkus an.4. Verbinden Sie das andere Ende des schwarzenAkkukabels mit einer KAROSSERIE-MASSE (D),nicht in der Nähe von Kraftstofftank und Akku. So entfernen Sie die Überbrückungskabel Hinweis: Entfernen Sie die Überbrückungskabelin umgekehrter Reihenfolge, wie Sie sieangeschlossen haben.1. Entfernen Sie das SCHWARZE Kabel vomChassis.2. Entfernen Sie das SCHWARZE Kabel von dervoll aufgeladenen Batterie.3. Entfernen Sie das ROTE Kabel von den 2Batterien. 1707 - 002 - 25.02.2022Mähdeck So entfernen und montieren Sie das Mähdeck Hinweis: Wenn ein anderes Zubehör als das Mähdeck verwendet wird, müssen das vordereVerbindungsglied und die hinteren Hubstangenvom Gerät entfernt werden. Außerdem muss dieKupplungszugfeder in die Kabelführung an derVorderkante des unteren Dashboards eingesetztwerden.1. Deaktivieren Sie das Mähdeck. Siehe

aktivieren und deaktivieren Sie das Mähdeck auf Seite 230

2. Stoppen Sie das Gerät. Siehe

So stoppen Sie das Gerät auf Seite 229

3. Senken Sie das Mähdeck in die niedrigsteStellung ab.4. Entfernen Sie den Antriebsriemen von derKupplungsriemenscheibe.

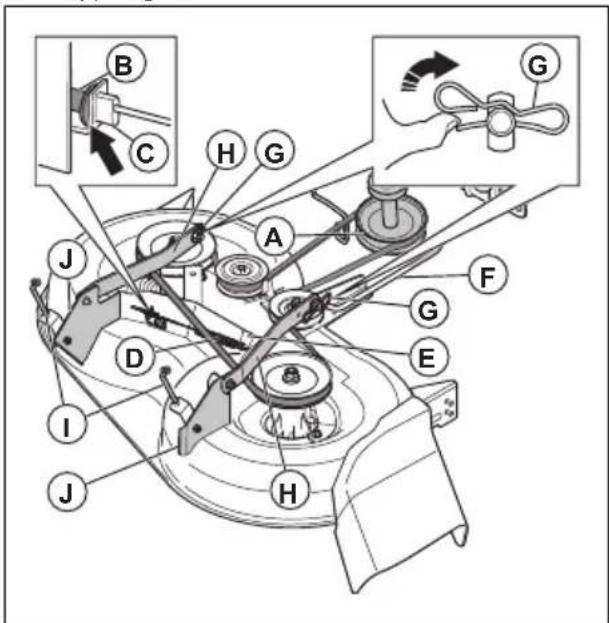

5. Entfernen Sie das Kupplungskabel (B), drückenSie die Lasche (C) und ziehen Sie dasKupplungskabel aus der Halterung.6. Entfernen Sie vorsichtig die Kupplungszugfeder(D) vom Zwischenhebel (E).7. Trennen Sie das vordere Verbindungsglied (F)vom Mähdeck, und entfernen Sie die Haltefederund die Unterlegscheibe.8. Entfernen Sie die Klammern (G), und trennen Siedie Tragarme (H) von den Chassis-Stiften.9. Trennen Sie die hinteren Hubstangen (I) vonden hinteren Mähdeckhalterungen (J) auf beidenSeiten des Mähdecks.10. Entfernen Sie das Mähdeck vom Gerät.11. Montieren Sie das Mähdeck in umgekehrterReihenfolge. Vergewissern Sie sich, dass sichder Seitenauswurf auf der rechten Seite desGeräts befindet. Hinweis: Die Tragarme müssen sich in der vorderen Stellung befinden, bevor Sie dasMähdeck unter das Gerät bewegen. So stellen Sie die Fluchtung des Mähdecks ein So führen Sie eine optische Anpassung der Seitendes Mähdecks durchWenn die Schnitthöhe auf der rechten und linkenSeite des Geräts nicht gleich ist, kann dieSchnitthöhe eingestellt werden. Stellen Sie dieSchnitthöhe auf der Seite des Mähdecks ein, die dieniedrigere Schnitthöhe hat.1. Stellen Sie sicher, dass der Reifendruck stimmt.2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Gehen Sie auf die Seite des Mähdecks mit derniedrigeren Schnitthöhe.

Hinweis: Einige Modelle haben nur die Einstellungsmöglichkeit nur auf der linken Seite.4. Stellen Sie die Schnitthöhe mit einem 3/4-Zoll-Schraubenschlüssel ein.

Hinweis: Jede volle Umdrehung derHubeinstellmutter ändert die Höhe desMähdecks um etwa 3/16" (4,7 mm).a) Drehen Sie die Hubeinstellmutter (A) nachlinks, um das Mähdeck abzusenken.b) Drehen Sie die Hubeinstellmutter (A) nachrechts, um das Mähdeck anzuheben.5. Schneiden Sie etwas Gras, und kontrollieren Siedie Ergebnisse. Bei Bedarf anpassen.So führen Sie eine präzise Anpassung der Seitendes Mähdecks durch1. Stellen Sie sicher, dass der Reifendruck stimmt.2. Stellen Sie das Gerät auf einer ebenen Fläche ab. 1707 - 002 - 25.02.2022 2393. Bringen Sie das Mähdeck in dieTransportstellung. Siehe So bringen Sie dasMähdeck in die Transport- oder Mähstellung aufSeite 228

4. Drehen Sie die äußeren Klingenspitzen so, dasssie auf das Mähdeck von Seite zu Seite gesehenausgerichtet sind.

WARNUNG: Die Klingen auf dem Mähdeck sind scharf undkönnen Verletzungen verursachen.Tragen Sie stets Schutzhandschuhe.5. Messen Sie den Abstand (B) von der Unterkanteder Klinge zum Boden auf der linken und rechtenSeite. B B Hinweis: Der Abstand muss auf beiden Seiten gleich sein.6. Stellen Sie die Schnitthöhe mit einem 3/4-Zoll-Schraubenschlüssel ein. Hinweis: Jede volle Umdrehung der Hubeinstellmutter ändert die Schnitthöhe umetwa 3/16 Zoll (4,7 mm).a) Drehen Sie die Hubeinstellmutter (A) nachlinks, um das Mähdeck abzusenken.

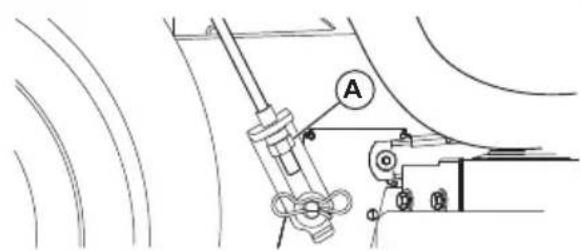

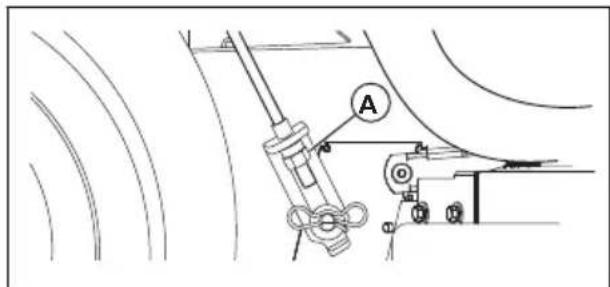

b) Drehen Sie die Hubeinstellmutter (A) nachrechts, um das Mähdeck anzuheben.7. Messen Sie den Abstand erneut. Stellen Sie ihnso ein, dass er auf beiden Seiten gleich ist.8. Schneiden Sie etwas Gras, und kontrollieren Siedie Ergebnisse. Bei Bedarf anpassen.So führen Sie eine Längs-Anpassung des MähdecksdurchDas Mähdeck muss vor der Längs-Anpassung aufbeiden Seiten nivelliert sein. Siehe So führen Sieeine optische Anpassung der Seiten des Mähdecksdurch auf Seite 239

1. Stellen Sie sicher, dass der Reifendruck stimmt.2. Stellen Sie das Gerät auf einer ebenen Fläche

ab. 3. Bringen Sie das Mähdeck in dieTransportposition. Siehe So bringen Sie dasMähdeck in die Transport- oder Mähstellung aufSeite 228

4. Drehen Sie die Klingen, bis sie gerade nach vornzeigen.

WARNUNG: Die Klingen auf dem Mähdeck sind scharf undkönnen Verletzungen verursachen.Tragen Sie stets Schutzhandschuhe.5. Messen Sie den Abstand zum Boden amhinteren (A) und vorderen (B) Ende der Klinge.

Hinweis: Für optimale Mähergebnisse sollten die Klingen so eingestellt werden, dass dasvordere Ende ca. 1/8–1/2 Zoll (3,1–12,7 mm)niedriger liegt als das hintere Ende, wenn sichdas Mähdeck in der höchsten Stellung befindet.6. Gehen Sie zur Vorderseite des Geräts, um eineEinstellung vorzunehmen.7. Lösen Sie mit einem 11/16 Zoll-Schraubenschlüssel die Kontermutter (E), um dieHubeinstellmutter (D) freizulegen.

8. Stellen Sie die Höhe des Mähdecks mit einem3/4-Zoll-Schraubenschlüssel ein.

Hinweis: Jede volle Umdrehung derHubeinstellmutter ändert die Höhe desMähdecks um 1/8 Zoll (3,1 mm).a) Drehen Sie die Hubeinstellmutter gegenden Uhrzeigersinn, um das Mähdeckabzusenken.b) Drehen Sie die Hubeinstellmutter imUhrzeigersinn, um das Mähdeck anzuheben.9. Messen Sie den vorderen und hinteren Abstanderneut. 1707 - 002 - 25.02.202210. Justieren Sie nach, bis das vordere Ende derKlinge 1/8–1/2 Zoll (3,1–12,7 mm) niedriger liegtals das hintere.11. Halten Sie die Hubeinstellmutter mit demSchraubenschlüssel in Position, und ziehen Siedie Kontermutter fest. So ersetzen Sie die Klingen Für beste Ergebnisse müssen Sie die Mähmessergeschärft halten. Ersetzen Sie verbogene oderbeschädigte Klingen. ACHTUNG: Verwenden Sie nur ein vom Hersteller zugelassenesErsatzmesser. Die Verwendung einesnicht vom Hersteller des Gerätszugelassenen Messers ist gefährlich.Dies kann zu Schäden am Gerät undzum Erlöschen der Garantie führen.1. Bringen Sie das Mähdeck in dieTransportposition. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 228

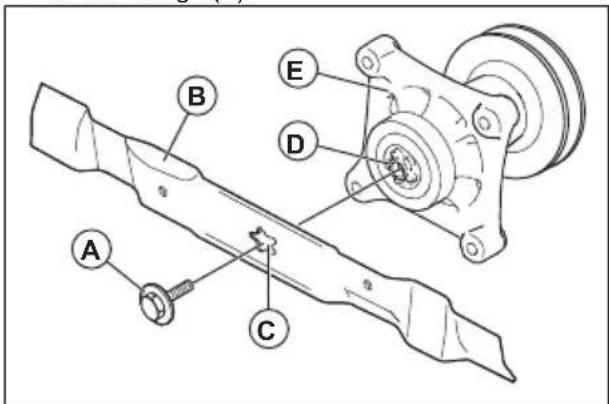

2. Entfernen Sie die Schraube (A), indem Sie siegegen den Uhrzeigersinn drehen, und entfernenSie die Klinge (B).

WARNUNG: Die Klingen auf dem Mähdeck sind scharf undkönnen Verletzungen verursachen.Tragen Sie stets Schutzhandschuhe.3. Montieren Sie die neue oder geschärfte Klingeund die Schraube. ACHTUNG: Die mittlereÖffnung (C) in der Klinge muss amStern (D) auf der Dornbaugruppe (E)ausgerichtet sein.4. Ziehen Sie die Schraube mit 45–55 ft-lbs (62 bis75 Nm) fest. So entfernen Sie den Antriebsriemen für das Mähdeck

1. Parken Sie das Gerät auf einer ebenenOberfläche und aktivieren Sie die Handbremse.Siehe

So stoppen Sie das Gerät auf Seite 229

2. Bringen Sie das Mähdeck in die niedrigsteStellung. Siehe

So stellen Sie die Schnitthöhe ein auf Seite 228

3. Entfernen Sie Schmutz und Gras rund um dieDorne und von der Oberseite des Mähdecks.4. Entfernen Sie den Antriebsriemen (A) von derKupplungsriemenscheibe (B) auf der Motorwelle.

5. Entfernen Sie den Antriebsriemen von denSpindelscheiben (C) und den Riemenscheiben

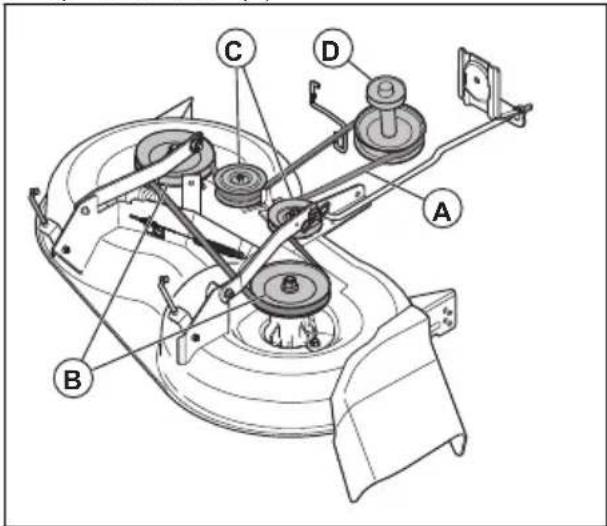

(D). So montieren Sie den Antriebsriemen für das Mähdeck

1. Legen Sie den Antriebsriemen (A) um dieSpindelscheiben (B).

ACHTUNG: Setzen Sie denAntriebsriemen korrekt in alle Nutender Mähdeck-Riemenscheiben ein.Der Antriebsriemen kann beschädigtwerden, wenn er nicht korrektmontiert ist.2. Legen Sie den Antriebsriemen um dieRiemenscheiben (C).3. Führen Sie den Antriebsriemen um dieKupplungsriemenscheibe (D) auf der Motorwelle.1707 - 002 - 25.02.2022 2414. Bringen Sie das Mähdeck in die Transportposition. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 228

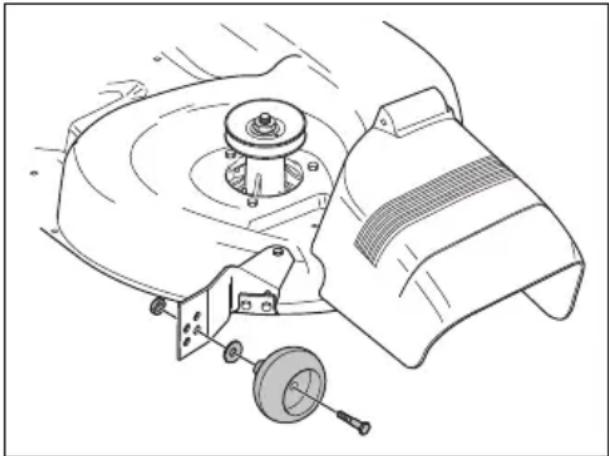

So stellen Sie die Schwimmrollen ein Die Schwimmrollen halten das Mähdeck in der korrekten Position am Boden und verhindern eine Kollision mit dem Boden auf den meisten Untergründen. Die Schwimmrollen sind richtig eingestellt, wenn sie leicht über dem Boden liegen, während sich das Mähdeck in der erforderlichen Schnitthöhe befindet.

1. Parken Sie das Gerät auf einem ebenen

Untergrund und stellen Sie den Motor ab.

2. Stellen Sie das Gerät auf die erforderliche

Schnitthöhe ein. Siehe So stellen Sie die Schnitthöhe ein auf Seite 228

3. Entfernen Sie die Mutter, die Schraube, die

Unterlegscheibe und die Schwimmrolle.

4. Montieren Sie die Schwimmrolle, die Schraube,

die Unterlegscheibe und die Mutter in der richtigen Position.

5. Stellen Sie alle Schwimmrollen ein und

montieren Sie sie auf dieselbe Weise. Motor So schmieren Sie den Motor Verwenden Sie ausschließlich hochwertiges Motoröl (mit zugesetzten Detergenzien) mit einer API- Klassifikation zwischen SJ und SN. Wählen Sie ein Öl mit einer SAE-Viskositätsklasse, die zur erwarteten Betriebstemperatur passt.

5W-30 SAE 30 Hinweis: Mehrbereichsöle (5W30, 10W30 und so weiter) tragen dazu bei, dass der Motor bei kalter Witterung schnell startet, führen aber zu erhöhtem Ölverbrauch bei Temperaturen über 32°F/ 0°C. Führen Sie regelmäßig eine Überprüfung des Motorölstands durch, um einer möglichen Beschädigung des Motors durch zu niedrigen Ölstand vorzubeugen.

• Wechseln Sie das Öl nach etwa 50 Betriebsstunden. Wenn das Gerät innerhalb eines Jahres keine 50 Stunden genutzt wird, ist der Ölwechsel mindestens einmal pro Jahr fällig.

• Führen Sie eine Prüfung des Ölstands im Kurbelgehäuse vor dem Anlassen des Motors und nach jeweils acht (8) Betriebsstunden durch.

• Verschließen Sie danach jedes Mal die Öltankabdeckung mit dem Messstab wieder fest. So prüfen Sie den Motorölstand Der Motor des Geräts ist mit Motoröl für Umgebungstemperaturen von über 32° F (0° C) gefüllt. Verwenden Sie für den Betrieb bei Umgebungstemperaturen unter 32° F (0° C) das richtige Motoröl, um das Starten des Geräts zu erleichtern. Siehe

1. Stellen Sie das Gerät auf ebenem Untergrund

2. Entfernen Sie den Öltankdeckel und Ölmessstab

und reinigen Sie ihn mit einem Tuch.

3. Stecken Sie den Messstab in den

Öleinfüllstutzen. Drehen Sie den Öltankdeckel nicht wieder auf den Öleinfüllstutzen.

4. Entfernen Sie den Messstab. Verwenden Sie

die Skala auf dem Ölmessstab, um den Motorölstand zu prüfen. Füllen Sie bei Bedarf Motoröl nach, bis die Markierung „FULL“ (voll) auf dem Messstab erreicht ist. Füllen Sie nicht zu viel Motoröl ein.

5. Stecken Sie den Messstab in den

Öleinfüllstutzen. Stellen Sie sicher, dass der Öltankdeckel vollständig festgezogen ist. Hinweis: So wechseln Sie das Motoröl, siehe

wechseln Sie das Motoröl auf Seite 242

So wechseln Sie das Motoröl Wenn der Motor kalt ist, starten Sie den Motor für 1 bis 2 Minuten, bevor Sie das Motoröl ablassen. Dadurch wird das Motoröl erwärmt und kann schneller ablaufen. WARNUNG: Betreiben Sie den Motor nicht länger als 1-2 Minuten, bevor Sie das Motoröl ablassen. Das Motoröl wird sehr heiß und kann zu Verbrennungen führen. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen. 242 1707 - 002 - 25.02.2022WARNUNG: Tragen Sie stets Schutzhandschuhe. Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie diese mit Wasser und Seife.

1. Stellen Sie das Gerät auf ebenen Untergrund,

und stellen Sie den Motor ab. Siehe So stoppen Sie das Gerät auf Seite 229

2. Entfernen Sie sämtlichen Schmutz um den

3. Entfernen Sie den Öltankdeckel mit Messstab.

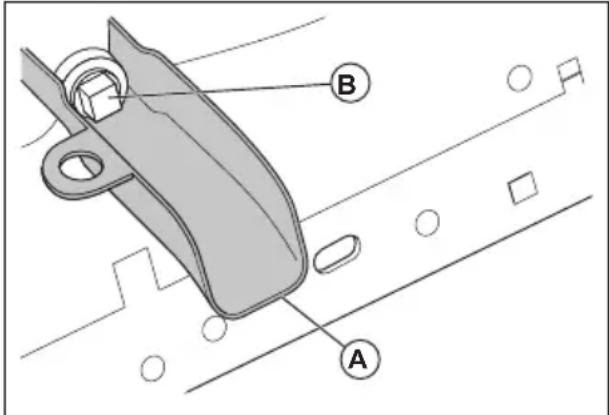

4. Bringen Sie die Verlängerung des Ölablasses (A)

unter der Ölablassschraube (B) am Chassis an.

5. Stellen Sie einen Behälter unter die

Verlängerung des Ölablasses.

6. Entfernen Sie die Ölablassschraube mit einem

7. Lassen Sie das Motoröl in den Behälter laufen.

8. Entfernen Sie die Verlängerung des Ölablasses.

9. Installieren Sie die Ölablassschraube. Ziehen Sie

die Ölablassschraube mit 13 lb-ft (17 Nm). fest. ACHTUNG: Ziehen Sie die Ölablassschraube nicht zu fest an.

10. Füllen Sie neues Öl ein, und kontrollieren

Sie das Motoröl. Siehe So prüfen Sie den Motorölstand auf Seite 242

11. Montieren Sie den Öltankdeckel mit Messstab.

Hinweis: Für eine sichere Entsorgung von altem Motoröl, lesen Sie Entsorgung auf Seite 251

So tauschen Sie den Motorölfilter aus WARNUNG: Tragen Sie stets Schutzhandschuhe. Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie diese mit Wasser und Seife.

1. Lassen Sie das Motoröl aus dem Öltank ab.

Siehe So wechseln Sie das Motoröl auf Seite

2. Drehen Sie den Motorölfilter zum Entfernen

gegen den Uhrzeigersinn.

3. Schmieren Sie die Gummidichtung am neuen

Ölfilter mit frischem Motoröl leicht ab.

4. Zum Montieren des neuen Ölfilters drehen Sie

ihn im Uhrzeigersinn, bis die Gummidichtung richtig sitzt und drehen Sie dann eine weitere halbe Umdrehung.

5. Befüllen Sie den Öltank mit neuem Motoröl.

Siehe So wechseln Sie das Motoröl auf Seite

6. Starten Sie den Motor und lassen Sie ihn 3

Minuten im Leerlauf laufen.

7. Schalten Sie den Motor ab, und stellen Sie

sicher, dass an am Ölfilter kein Öl austritt. Hinweis: Wenn Öl austritt, ziehen Sie den Ölfilter wieder fest.

8. Füllen Sie den Öltank mit mehr Motoröl, um

das Motoröl zu ersetzen, das der neue Ölfilter aufgenommen hat. So reinigen Sie den Luftfilter Bei verschmutztem Luftfilter läuft der Motor nicht ordnungsgemäß. Reinigen Sie den Luftfilter häufiger, wenn es in der Umgebung staubig ist. So reinigen Sie das Luftgitter Hinweis: Halten Sie das Luftgitter frei von Schmutz, um eine Beschädigung des Motors durch Überhitzung zu verhindern.

• Reinigen Sie das Gitter mit einer Drahtbürste oder mit Druckluft, um Schmutz zu entfernen. So warten Sie das Kühlsystem des Motors Hinweis: Ein verstopftes Grassieb, verschmutzte oder zugesetzte Kühlrippen und/oder ein entferntes Gebläsegehäuse und dergleichen können zu einer Überhitzung des Motors führen und diesen beschädigen.

• Stellen Sie sicher, dass das Grassieb, die Kühlrippen und andere Außenflächen des Motors immer sauber sind.

• Entfernen Sie nach jedem Intervall von 100 Betriebsstunden (häufiger unter extrem staubigen und schmutzigen Bedingungen) das Gebläsegehäuse und andere Teile des Kühlkreislaufs des Motors. Reinigen Sie die Kühlrippen und Außenflächen nach Bedarf. Stellen Sie sicher, dass die Teile des Motorkühlsystems richtig angebracht sind. 1707 - 002 - 25.02.2022 243So tauschen Sie die Zündkerzen aus Typ und Abstand (Abstandseinstellung) der Zündkerzen sind in Technische Daten auf Seite 251 zu finden.

• Tauschen Sie die Zündkerzen zu Beginn jeder Mähperiode oder nach jedem Intervall von 100 Betriebsstunden. So tauschen Sie den Kraftstoffeinlassfilter aus Hinweis: Tauschen Sie den Kraftstoffeinlassfilter mindestens einmal pro Jahr. Tauschen Sie den Kraftstoffeinlassfilter, wenn er verstopft ist und den Fluss des Kraftstoffs zum Vergaser blockiert.

1. Lassen Sie den Motor abkühlen.

2. Entfernen Sie den Kraftstoffeinlassfilter (B)

und verschließen Sie die Abschnitte der Kraftstoffleitung mit Stopfen.

3. Setzen Sie den neuen Kraftstoffeinlassfilter so in

die Kraftstoffleitung, dass der Pfeil in Richtung des Vergasers deutet.

4. Stellen Sie sicher, dass keine Leckagen in der

Kraftstoffleitung vorhanden sind und die Schellen (A) sich in der richtigen Position befinden.

5. Falls Sie etwas verschütten, reinigen Sie das

So lassen Sie die Luft aus dem Getriebe ab ACHTUNG: Aktivieren oder deaktivieren Sie den Freilaufhebel nicht bei laufendem Motor. Für kontinuierlich gute Leistungen lassen Sie die Luft aus dem Getriebe ab, bevor Sie das Gerät zum ersten Mal benutzen. Wenn Sie das Getriebe austauschen, lassen Sie die Luft aus dem neuen Getriebe ab, bevor Sie es in Betrieb nehmen.

1. Stellen Sie das Produkt sicher auf einer ebenen

Fläche ab, die frei und unverstellt ist. Der Motor muss abgeschaltet und die Handbremse angezogen sein.

2. Setzen Sie den Freilaufregler in ausgelöste

Position, um das Getriebe auszukuppeln. (Siehe Transport auf Seite 250

3. Setzen Sie sich auf den Traktorsitz und starten

Sie den Motor. Wenn der Motor läuft, bewegen Sie den Gashebel in die Stellung für langsame Fahrt und lösen Sie dann die Handbremse.

4. Drücken Sie das Fahrpedal für Vorwärts ganz

nach vorn und halten Sie diese Position fünf (5) Sekunden lang. Lassen Sie das Pedal danach los. Drücken Sie das Fahrpedal für Rückwärts ganz in die Rückwärtsfahrposition und halten Sie diese fünf (5) Sekunden lang. Lassen Sie das Pedal danach los. Wiederholen Sie diesen Vorgang drei (3) Mal. Hinweis: Während dieses Verfahrens kann es zu Bewegung der Antriebsräder kommen.

5. Schalten Sie den Motor aus und betätigen Sie

6. Setzen Sie den Freilaufregler zum Einrücken des

Getriebes in die eingekuppelte Position. (Siehe Transport auf Seite 250 in diesem Abschnitt der Betriebsanleitung.)

7. Setzen Sie sich auf den Traktorsitz und

starten Sie den Motor. Wenn der Motor läuft, bewegen Sie den Gashebel auf halbe (1/2) Geschwindigkeit. Lösen Sie die Handbremse.

8. Bewegen Sie das Gerät ca. 1,5 m nach vorn und

dann 1,5 m nach hinten. Wiederholen Sie diesen Fahrvorgang drei Mal.

1707 - 002 - 25.02.2022Fehlersuche Problem Ursache Aktion Der Motor springt nicht an. Kein Kraftstoff im Kraftstofftank. Den Kraftstofftank auffüllen Der Gashebel befindet sich nicht in der richtigen Stellung. Die Startanweisungen beachten. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Der Luftfilter ist verschmutzt. Luftfilter reinigen oder ersetzen. Der Kraftstofffilter ist verstopft. Kraftstofffilter ersetzen. Es befindet sich Wasser im Kraft- stoff. Sämtlichen Kraftstoff aus Kraft- stofftank und Vergaser entfernen. Den Kraftstofftank mit frischem Kraftstoff befüllen und den Kraft- stofffilter ersetzen. Die Drähte sind lose oder beschä- digt. Alle Kabel kontrollieren. Die Motorventile sind nicht korrekt eingestellt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Motor hat zu viel Kraftstoff be- kommen. 2 bis 3 Minuten warten, bevor Sie erneut versuchen, den Motor zu starten. Der Kraftstoff im Kraftstofftank ist schlecht. Den Kraftstoff im Kraftstofftank er- setzen. Der Anlasser dreht den Motor nicht. Die Batterie ist zu schwach. Die Batterie laden. Der Kupplungshebel für das An- baugerät ist aktiviert. Den Kupplungshebel für das An- bauwerkzeug deaktivieren. Das Kupplungs-/Bremspedal wird nicht vollständig durchgedrückt. Das Kupplungs-/Bremspedal beim Anlassen des Motors vollständig durchdrücken. Die Verbindung der Kabelsteckver- binder an den Batterieklemmen ist schlecht. Die Batterieanschlüsse überprü- fen. Die Hauptsicherung ist defekt. Die Hauptsicherung ersetzen. Das Zündschloss ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Sicherheitsstecker des Kupp- lungs-/Bremspedals ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Anlasser oder der Magnet- schalter ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Die Bedienerpräsenzsteuerung (OPC) ist defekt. Alle Kabel, Schalter und Anschlüs- se kontrollieren. Wenn der Feh- ler nicht behoben werden konnte, eine autorisierte Servicewerkstatt kontaktieren. Das Gerät nicht mit einer defekten Bedienerpräsenz- steuerung betreiben. 1707 - 002 - 25.02.2022 245Problem Ursache Aktion Der Motor läuft nicht rund. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Der Vergaser ist nicht korrekt ein- gestellt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Luftfilter ist verschmutzt. Luftfilter reinigen oder ersetzen. Das Rückschlagventil am Tankde- ckel ist defekt. Den Tankdeckel ersetzen. Der Kraftstofftank ist fast leer. Kraftstofftank mit Kraftstoff auffül- len. Es befindet sich Wasser im Kraft- stoff. Sämtlichen Kraftstoff aus Kraft- stofftank und Vergaser entfernen. Den Kraftstofftank mit frischem Kraftstoff befüllen und den Kraft- stofffilter ersetzen. Der Choke ist aktiviert und der Mo- tor ist warm. Den Choke deaktivieren. Das Kraftstoffgemisch oder der Kraftstofftyp stimmt nicht. Sämtlichen Kraftstoff aus Kraft- stofftank und Vergaser entfernen. Den Kraftstofftank mit dem richti- gen Kraftstoffgemisch oder Kraft- stofftyp befüllen. Kraftstofffilter verstopft Kraftstofffilter ersetzen. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Es befindet sich Schmutz im Ver- gaser oder in der Kraftstoffleitung. Den Vergaser und die Kraftstofflei- tungen reinigen. Der Motor wird zu heiß. Der Motor ist überlastet. Die Arbeitslast reduzieren. Der Lufteinlass oder die Kühlrip- pen am Motor sind blockiert. Den Lufteinlass und die Kühlrippen am Motor reinigen. Der Kühlerlüfter ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Motorölstand ist zu niedrig. Den Motorölstand kontrollieren. Bei Bedarf Motoröl nachfüllen. Das Zündschloss ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Die Zündkerze ist defekt. Die Zündkerze ersetzen. 246 1707 - 002 - 25.02.2022Problem Ursache Aktion Es liegt ein Leistungsverlust vor. Das Gerät wird beim Mähen von Gras mit zu hoher Vorwärts- oder Rückwärtsgeschwindigkeit betrie- ben. Mit niedrigerer Geschwindigkeit mähen. Der Gashebel befindet sich in der Choke-Stellung. Den Gashebel in die Stellung für schnelle Fahrt bewegen. Unter dem Mähdeck haben sich Blätter, Gras oder unerwünschtes Material angesammelt. Das Mähdeck reinigen. Der Luftfilter ist verschmutzt. Luftfilter reinigen oder ersetzen. Der Motorölstand ist zu niedrig. Den Motorölstand kontrollieren. Bei Bedarf Motoröl nachfüllen. Das Motoröl ist verunreinigt. Das Motoröl wechseln. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Der Kraftstofffilter ist verunreinigt. Kraftstofffilter ersetzen. Der Kraftstoff im Kraftstofftank ist schlecht. Den Kraftstoff im Kraftstofftank er- setzen. Es befindet sich Wasser im Kraft- stoff. Sämtlichen Kraftstoff aus Kraft- stofftank und Vergaser entfernen. Den Kraftstofftank mit frischem Kraftstoff befüllen und den Kraft- stofffilter ersetzen. Das Zündkerzenkabel sitzt lose. Das Zündkerzenkabel anschließen und festziehen. Der Lufteinlass oder die Kühlrip- pen am Motor sind blockiert. Den Lufteinlass und die Kühlrippen am Motor reinigen. Der Schalldämpfer ist verstopft oder beschädigt. Schalldämpfer reinigen oder erset- zen. Es sind lose oder beschädigte Ka- bel vorhanden. Alle Kabel kontrollieren. Die Motorventile sind nicht korrekt eingestellt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Es gibt Vibrationen im Gerät. Die Klingen sind locker. De Schrauben an den Klingen festziehen. Eine oder mehrere Klingen sind beschädigt oder nicht gewuchtet. Die Klingen wuchten oder erset- zen. Der Motor ist locker. Die Motorschrauben festziehen. Die Batterie wird nicht geladen. Die Hauptsicherung ist defekt. Die Hauptsicherung ersetzen. Die Batterie ist defekt. Die Batterie ersetzen. Das Ladekabel ist nicht ange- schlossen. Das Ladekabel anschließen. Die Verbindung der Kabelsteckver- binder an den Batterieklemmen ist schlecht. Die Batterieanschlüsse überprü- fen. 1707 - 002 - 25.02.2022 247Problem Ursache Aktion Der Motor läuft, wenn der Fahrer bei aktiviertem Mähdeck vom Sitz aufsteht. Die Bedienerpräsenzsteuerung (OPC) ist defekt. Alle Kabel, Schalter und Anschlüs- se kontrollieren. Wenn der Feh- ler nicht behoben werden konnte, eine autorisierte Servicewerkstatt kontaktieren. Das Gerät nicht mit einer defekten Bedienerpräsenz- steuerung betreiben. Die Klingen drehen sich nicht. Der Kupplungsmechanismus ist blockiert. Die Verstopfung beseitigen. Der Antriebsriemen für das Mäh- deck ist verschlissen oder beschä- digt. Den Treibriemen für das Mähdeck ersetzen. Eine Riemenscheibe klemmt. Die Riemenscheibe ersetzen. Ein Klingendorn klemmt. Den Messerdorn ersetzen. Defekter Grasauswurf. Die Motordrehzahl ist zu niedrig. Den Gashebel in die Stellung für schnelle Fahrt bewegen. Das Gerät wird mit zu hoher Dreh- zahl im Vorwärts- oder Rückwärts- gang betrieben. Mit niedrigerer Geschwindigkeit mähen. Das Gras ist feucht. Das Gras trocknen lassen, bevor Sie es mähen. Das Mähdeck ist nicht parallel. Die Fluchtung des Mähdecks ein- stellen. Siehe So stellen Sie die Fluchtung des Mähdecks ein auf Seite 239

Der Reifendruck stimmt nicht. Den Reifendruck kontrollieren. Den Reifendruck bei Bedarf ein- stellen. Die Klingen sind abgenutzt, be- schädigt oder locker. Die Klingen ersetzen oder die Schrauben an den Klingen festzie- hen. Ansammlung von Gras oder Schmutz unter dem Mähdeck. Das Mähdeck reinigen. Der Antriebsriemen für das Mäh- deck ist verschlissen oder beschä- digt. Den Treibriemen für das Mähdeck ersetzen. Die Klingen sind falsch montiert. Die Klingen mit der scharfen Kante nach unten montieren. Falsche Klingen werden verwen- det. Die Klingen durch die richtigen Klingen im Teilehandbuch erset- zen. Verstopfte Luftlöcher des Mäh- decks durch Grasablagerungen und Schmutz um die Dorne herum. Den Bereich um die Dorne reini- gen, damit die Luftlöcher wieder frei liegen. 248 1707 - 002 - 25.02.2022Problem Ursache Aktion Der Scheinwerfer funktioniert nicht. Der Scheinwerfer befindet sich in der Stellung „OFF“ (Aus). Den Scheinwerferschalter in die Stellung „ON“ (Ein) stellen. Die Glühlampe ist defekt. Die Glühlampe ersetzen. Der Netzschalter für den Schein- werfer ist defekt. Den Netzschalter für den Schein- werfer ersetzen. Das Kabel zum Scheinwerfer ist nicht angeschlossen. Kabel und Anschlüsse kontrollie- ren. Es liegt ein Kurzschluss im Scheinwerferkabel vor. Bitte eine autorisierte Servicewerk- statt kontaktieren. Das Gerät bewegt sich langsam, mit unregelmäßiger Geschwindig- keit oder gar nicht. Das Gerät befindet sich im Frei- laufmodus. Den Freilaufreglerhebel herauszie- hen. Siehe So bringen Sie das Ge- rät in den Freilaufmodus auf Seite

Die Feststellbremse ist aktiviert. Die Handbremse lösen. Der Antriebsriemen ist locker oder beschädigt. Den Antriebsriemen ersetzen. Es befindet sich Luft im Getriebe. Lassen Sie die Luft aus dem Ge- triebe ab. Siehe So lassen Sie die Luft aus dem Getriebe ab auf Seite

Es befinden sich unerwünschte Materialien auf der Lenkplatte (wenn die Lenkplatte montiert ist). Das Gerät reinigen. Der Vierkantschlüssel auf der Ach- se fehlt. Den Vierkantschlüssel installieren. Siehe So reparieren Sie die Reifen auf Seite 235

Das Schneidergebnis ist nicht zu- friedenstellend. Die Klingen sind stumpf oder be- schädigt. Die Klingen schärfen oder erset- zen. Das Mähdeck ist nicht parallel. Die Fluchtung des Mähdecks ein- stellen. Siehe So stellen Sie die Fluchtung des Mähdecks ein auf Seite 239

Das Gras ist feucht. Das Gras trocknen lassen, bevor Sie es mähen. Das Gras ist zu lang. Mit einer hohen Schnitthöhe be- ginnen und diese allmählich verrin- gern. Der Reifendruck stimmt nicht. Den Reifendruck kontrollieren. Den Reifendruck bei Bedarf ein- stellen. Das Gerät wird mit zu hoher Dreh- zahl im Vorwärts- oder Rückwärts- gang betrieben. Mit niedrigerer Geschwindigkeit mähen. Der Antriebsriemen für das Mäh- deck ist verschlissen oder beschä- digt. Den Treibriemen für das Mähdeck ersetzen. Wenn der Motor eine Fehlzündung hat, wird er gestoppt. Der Gashebel befindet sich nicht in der Stellung für langsame Fahrt. Siehe So stoppen Sie das Gerät auf Seite 229

1707 - 002 - 25.02.2022 249Problem Ursache Aktion Der Motor stoppt, wenn Sie versu- chen, rückwärts zu fahren. Das Rückwärtsfahrsystem (ROS) ist nicht aktiviert. Das Rückwärtsfahrsystem (ROS) aktivieren. Siehe So bedienen Sie das Rückwärtsfahrsystem (ROS) auf Seite 230

Transport, Lagerung und Entsorgung Transport Hinweis: Schließen und befestigen Sie während des Transports die Haube am Gerät, um Beschädigungen zu vermeiden. Bringen Sie die Haube mit den richtigen Werkzeugen (Seil, Kabel und so weiter) am Gerät an. Wenn Sie das Gerät bewegen, stellen Sie den Freilaufregler in die Freilaufposition, um das Getriebe auszukuppeln. Der Freilaufregler befindet sich auf der rückwärtigen Zugstange des Geräts.

1. Ziehen Sie das Anbaugerät mit der zugehörigen

Hubregelung in die höchste Position.

2. Ziehen Sie den Freilaufregler heraus und bis

in die Kerbe, sodass er in ausgelöster Position bleibt.

3. Bewegen Sie das Gerät höchstens mit 3,2 km/h.

4. Zum erneuten Einrücken des Getriebes gehen

Sie in umgekehrter Reihenfolge vor. Sicherheit beim Abschleppen

• Verwenden Sie nur Zubehör zum Abschleppen, dass von Husqvarna empfohlen wurde.

• Verwenden Sie die Zugschiene, um das Abschleppzubehör anzubringen.

• Schleppen Sie kein Zubehör ab, das schwerer ist als das maximal zulässige Gesamtgewicht.

• Stellen Sie sicher, dass sich keine andere Person in der Nähe des Geräts befindet, wenn Sie Zubehör ziehen.

• Vermeiden Sie das Abschleppen von Zubehör an Hängen oder auf unebenem Boden.

• Betreiben Sie das Gerät beim Abschleppen mit niedriger Geschwindigkeit, wenn Sie Zubehör abschleppen. Lagerung Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird. Wenn Kraftstoff 30 Tage oder länger im Kraftstofftank verbleibt, können klebrige Partikel zu Verstopfungen im Vergaser führen. Dies hat negative Auswirkungen auf die Funktion des Motors. Zur Vermeidung von klebrigen Partikeln während der Lagerung, fügen Sie einen Stabilisator hinzu. Wenn Alkylatbenzin verwendet wird, ist kein Stabilisator erforderlich. Wenn Sie Standardbenzin verwenden, wechseln Sie nicht zu Alkylatbenzin. Dadurch können sich empfindliche Gummiteile verhärten. Geben Sie den Stabilisator zum Kraftstoff in den Tank oder in den Behälter für die Lagerung. Befolgen Sie immer die Mischungsverhältnis- Vorgaben des Herstellers. Lassen Sie den Motor mindestens 10 Minuten laufen, nachdem Sie den Stabilisator zugegeben haben bis er in den Vergaser strömt. WARNUNG: Lagern Sie das Gerät nicht mit Kraftstoff im Tank in Innenräumen oder Räumen mit unzureichender Belüftung. Sonst können Benzindämpfe in Kontakt mit offenem Feuer, Funken oder einem Kontrolllämpchen (z. B. Boiler, Warmwasserspeicher und Wäschetrockner) kommen und Feuer auslösen. WARNUNG: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgefahr zu reduzieren. Lassen Sie das Gerät abkühlen, bevor Sie es einlagern. 250 1707 - 002 - 25.02.2022• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 234 . Beheben Sie Lackschäden, um Rost zu vermeiden.

• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile und ziehen Sie lose Schrauben und Muttern an.

• Entfernen Sie die Batterie. Reinigen Sie das Gerät, laden Sie es und lagern Sie es kühl.

• Wechseln Sie das Motoröl, und entsorgen Sie das Altöl.

• Leeren Sie den Kraftstofftank. Starten Sie den Motor und lassen Sie ihn laufen, bis kein Kraftstoff mehr im Vergaser ist. Hinweis: Leeren Sie Tank und Vergaser nicht, wenn ein Stabilisator hinzugefügt wurde.

• Entfernen Sie die Zündkerzen, und füllen Sie einen Esslöffel Motoröl in jeden Zylinder. Drehen Sie die Motorwelle von Hand, um das Öl aufzubringen, und setzen Sie die Zündkerzen wieder ein.

• Schmieren Sie alle Schmiernippel, Gelenke/ Verbindungen und Achsen.

• Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf und decken Sie es für zusätzlichen Schutz ab.

• Eine Abdeckung zum Schutz Ihres Geräts während Lagerung oder Transport ist bei Ihrem Händler erhältlich. Entsorgung

• Chemikalien können gefährlich sein und dürfen nicht auf dem Boden entsorgt werden. Entsorgen Sie immer alle verwendeten Chemikalien in einem Service Center oder in einer geeigneten Beseitigungsanlage.

• Wenn das Gerät abgenutzt ist, können Sie es zum Händler oder zu einer geeigneten Recyclingstelle schicken.

• Öl, Ölfilter, Kraftstoff und Akku können negative Auswirkungen auf die Umwelt haben. Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie den Akku nicht über den Hausmüll.

• Schicken Sie den Akku an eine Husqvarna- Servicewerkstatt oder entsorgen Sie ihn in einer Beseitigungsanlage für Altbatterien. Technische Daten TS142L Motor Motormarke LCC Motormodell LC1P92F Nennleistung des Motors, kW/PS

8,9/11,9 Höchstdrehzahl des Motors, U/min 2600 ± 100 Motorleerlaufdrehzahl, U/min 1750 Höchstgeschwindigkeit vorwärts, mph/km/h 4,2/6,7 Höchstgeschwindigkeit rückwärts, mph/km/h 4,2/6,7 Kraftstoff, minimale Oktanzahl, bleifrei, max. 10 % Ethanol und max. 15 % MTBE, AKI/RON 87/91 Kraftstofftankinhalt, Gallonen/Liter 1,5/5,67 Öltyp über 32°F / 0°C (API: SJ-SN): SAE 30

Die vom Motorenhersteller angegebene Nennleistung entspricht der durchschnittlichen Bruttoleistung bei einer bestimmten Drehzahl eines typischen Produktionsmotors für dieses Motormodell. Die Mes- sung erfolgte entsprechend der SAE-Norm für die Motor-Bruttoleistung. Siehe die technischen Daten des Motorenherstellers. 1707 - 002 - 25.02.2022 251TS142L Öltyp unter 32°F / 0°C (API: SJ-SN): SAE 5W30 Ölmenge mit Ölfilter, Gallonen/Liter 0,37/1,4 Ölmenge ohne Ölfilter, Gallonen/Liter 0,34/1,3 Schmiersystem Druck mit Ölfilter Kühlsystem Luftgekühlt Luftfilter 5907973101 Lichtmaschine, V. A. bei 3.600 U/min 12 V 15 A bei 3.600 U/min Anlasser Elektrischer Anlasser, 12 V Gewicht Gewicht mit leeren Tanks, lb/kg 440/200 Mähdeck Anzahl der Flügel 2 Klingenlänge, Zoll/cm 21/53 Schnittbreite, Zoll/mm 42,13/107 Schnitthöhe, Zoll/mm 1,5-4,0/3,8-10,2 Reifen Reifendruck, hinten – vorn, kPa/PSI/bar 103/15/1 Vorderreifen, Zoll 15 x 6-6 Hinterräder, Grasreifen, Zoll 18 x 9,5-8 Bremsen Mechanische Feststellbremse Elektrisches System Typ 12 V Akku 28 A Zündkerze XC12YC Elektrodenabstand, Zoll/mm 0,030/0,76 Anzugsmoment Zündkerze, lb-ft/Nm 14,75/20 Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 99 Schallleistungspegel, garantiert L

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtli- nie 2000/14/EG. Der aufgezeichnete Schallleistungspegel für das Gerät wurde unter Verwendung der originalen Schneidausrüstung, die den höchsten Pegel ergibt, gemessen. Der Unterschied zwischen garantiertem und gemessenem Schallleistungspegel besteht darin, dass beim garantierten Schallleis- tungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungs- klasse (Standardabweichung) von 1 dB (A). 252 1707 - 002 - 25.02.2022TS142L Schalldruckpegel am Ohr des Bedieners, dB (A) 85 Vibrationspegel

Vibrationspegel am Lenkrad, m/s

2,78 Vibrationspegel am Sitz, m/s

0,37 Service Service Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison. Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an. Verwenden Sie stets Originalersatzteile.

Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s

1707 - 002 - 25.02.2022 253Konformitätserklärung 254 1707 - 002 - 25.02.2022EU-Konformitätserklärung Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, erklären in alleiniger Verantwortung, dass das beschriebene Gerät: Beschreibung Mit Verbrennungsmotor betriebener Aufsitzrasenmäher, Bediener sit- zend Marke Husqvarna Plattform/Typ/Modell TS142L Charge Seriennummer ab Erfüllt die folgenden EU-Vorschriften und -Richtlinien: Richtlinie/Vorschrift Beschreibung 2006/42/EG „über Maschinen“ 2011/65/EU „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“ 2014/30/EU „über elektromagnetische Verträglichkeit“ 2000/14/EG, 2005/88/EG „über umweltbelastende Geräuschemissionen“ Harmonisierte Normen und/oder technische Spezifikationen gelten wie folgt: EN ISO

12100:2010, EN ISO 14982:2009, EN ISO

5395-1 und 3:2013, EN ISO 3744:2010, EN ISO 11094:1991, EN 1032:2009, EN IEC 63000:2018. Die in Abschnitt „Technische Daten“ in diesem Handbuch und in der signierten EU- Konformitätserklärung angegebenen Schallwerte entsprechen EU-Richtlinie 2000/14/EG, Anhang VIII. Der gelieferte mit Verbrennungsmotor betriebene Aufsitzrasenmäher, Bediener sitzend entspricht dem Geräteexemplar, das die Prüfung durchlaufen hat. Im Auftrag von Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, 2021-06-07 Claes Losdal Verantwortlich für die technische Dokumentation 1707 - 002 - 25.02.2022 25515 DEGREES MAX.
