BEDIENUNGSANLEITUNG Roger Little STADLER FORM

(Clean Air Delivery Rate according to AHAM) Dimensions 420 x 520 x 340 mm (width x height x depth) Weight 10.5 kg Sound level 28–58 dB(A) Complies with EU regulations CE / WEEE / RoHS / EAC This device contains a radio module from Stadler Form Aktiengesellschaft type: WBR3. It operates in the ISM band in the range 2.412 – 2.484 GHz with a maximum power of 56.2 mW and 89.1 mW EIRP. All rights for any technical modifications are reservedGratulation! Sie haben soeben den aussergewöhnlichen Luftreiniger ROGER/ROGER LITTLE/ROGER BIG erworben. Er wird Ihnen viel Freude ma- chen und die Raumluft für Sie verbessern. Wie bei allen elektrischen Haushaltsgeräten wird auch bei diesem Gerät zur Vermeidung von Verletzungen, Brand- oder Geräteschäden besondere Sorg- falt verlangt. Bitte studieren Sie die vorliegende Betriebsanleitung vor der Inbetriebnahme und beachten Sie die Sicherheitshinweise auf dem Gerät. Gerätebeschreibung Das Gerät besteht aus den folgenden Hauptkomponenten:

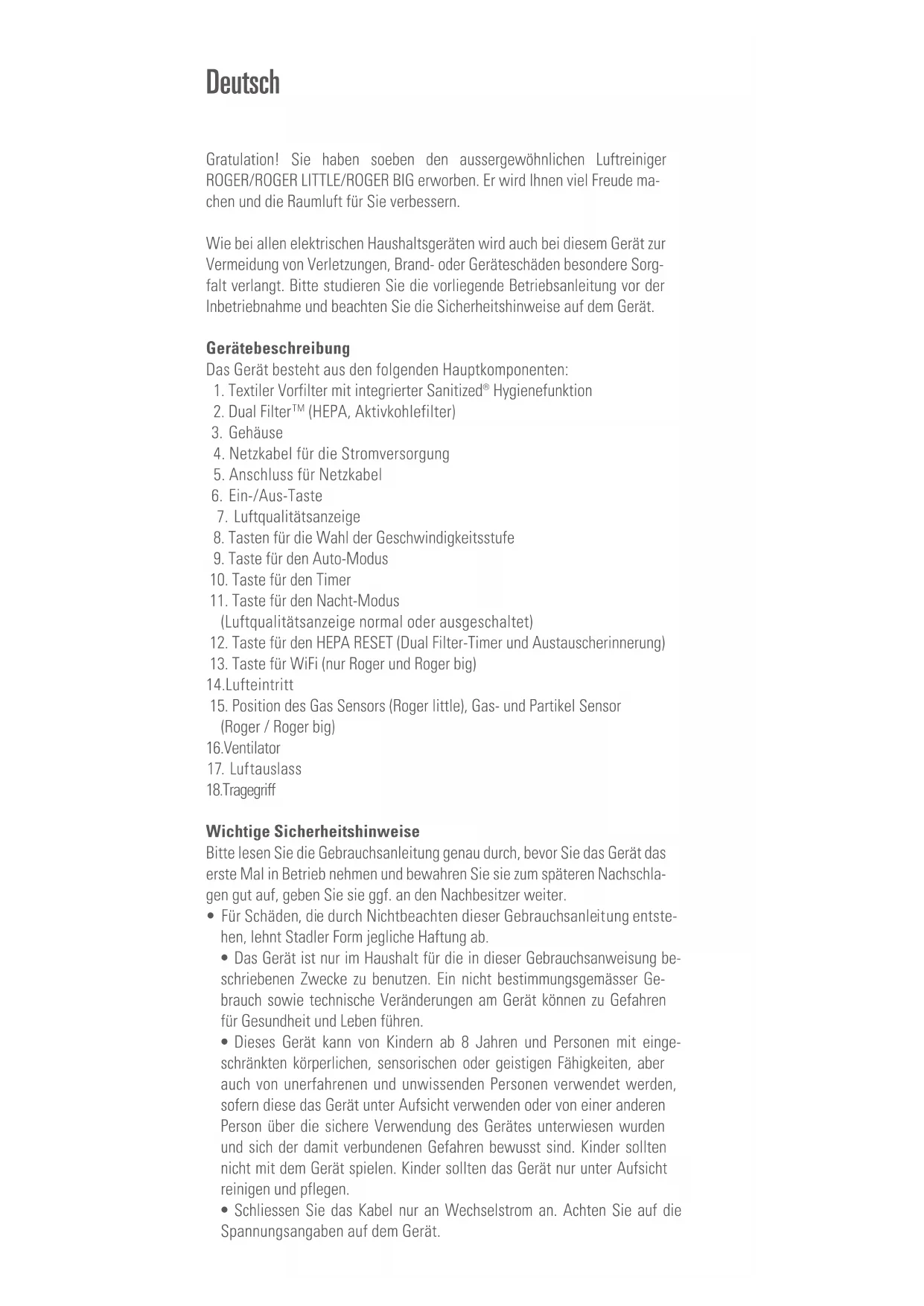

1. Textiler Vorfilter mit integrierter Sanitized® Hygienefunktion

4. Netzkabel für die Stromversorgung

5. Anschluss für Netzkabel

7. Luftqualitätsanzeige

8. Tasten für die Wahl der Geschwindigkeitsstufe

9. Taste für den Auto-Modus

10. Taste für den Timer

11. Taste für den Nacht-Modus

(Luftqualitätsanzeige normal oder ausgeschaltet)

12. Taste für den HEPA RESET (Dual Filter-Timer und Austauscherinnerung)

13. Taste für WiFi (nur Roger und Roger big)

15. Position des Gas Sensors (Roger little), Gas- und Partikel Sensor

Wichtige Sicherheitshinweise Bitte lesen Sie die Gebrauchsanleitung genau durch, bevor Sie das Gerät das erste Mal in Betrieb nehmen und bewahren Sie sie zum späteren Nachschla- gen gut auf, geben Sie sie ggf. an den Nachbesitzer weiter.

• Für Schäden, die durch Nichtbeachten dieser Gebrauchsanleitung entste- hen, lehnt Stadler Form jegliche Haftung ab.

• Das Gerät ist nur im Haushalt für die in dieser Gebrauchsanweisung be- schriebenen Zwecke zu benutzen. Ein nicht bestimmungsgemässer Ge- brauch sowie technische Veränderungen am Gerät können zu Gefahren für Gesundheit und Leben führen.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit einge- schränkten körperlichen, sensorischen oder geistigen Fähigkeiten, aber auch von unerfahrenen und unwissenden Personen verwendet werden, sofern diese das Gerät unter Aufsicht verwenden oder von einer anderen Person über die sichere Verwendung des Gerätes unterwiesen wurden und sich der damit verbundenen Gefahren bewusst sind. Kinder sollten nicht mit dem Gerät spielen. Kinder sollten das Gerät nur unter Aufsicht reinigen und pflegen.

• Schliessen Sie das Kabel nur an Wechselstrom an. Achten Sie auf die Spannungsangaben auf dem Gerät. Deutsch• Keine beschädigten Verlängerungskabel verwenden.

• Das Netzkabel nicht über scharfe Kanten ziehen oder einklemmen.

• Den Stecker nie am Netzkabel oder mit nassen Händen aus der Steckdose ziehen.

• Das Gerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen (Mindestabstand von 3 m einhal- ten). Gerät so aufstellen, dass Personen das Gerät von der Badewanne aus nicht berühren können.

• Gerät nicht in der Nähe einer Wärmequelle aufstellen. Das Netzkabel kei- ner direkten Hitzeeinwirkung (wie z.B. heisse Herdplatte, offene Flammen, heisse Bügelsohle oder Heizöfen) aussetzen. Netzkabel vor Öl schützen.

• Darauf achten, dass das Gerät beim Betrieb eine gute Standfestigkeit be- sitzt und nicht über das Netzkabel gestolpert werden kann.

• Das Gerät ist nicht spritzwassergeschützt.

• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.

• Das Gerät nicht im Freien aufbewahren.

• Das Gerät an einem trockenen und für Kinder unzugänglichen Ort aufbe- wahren (einpacken).

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder in einer vom Hersteller zugelassenen Werkstatt oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

• Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät aus- schalten und das Netzkabel von der Steckdose trennen. Filter-Beschrieb Textiler Vorfilter (1) Der textile Vorfilter (1) filtert grobe Staubpartikel und Schmutz aus der Luft. Dadurch schützt er den Dual Filter

und verlängert dessen Lebensdauer. Durch die integrierte Sanitized®* Hygienefunktion wird der textile Vorfilter vor Mikrobenwachstum geschützt. Der textile Vor- filter (1) muss regelmässig, je nach Verschmutzung 1-2x pro Monat, mit der Textilbürste des Staubsaugers gereinigt werden. Bei starker Verschmutzung kann der textile Vorfilter (1) zusätzlich bei 30° im Schonwaschgang gewa- schen werden. Der antimikrobielle Schutz von Sanitized® ist für mindestens 20 Waschgänge garantiert. Allergikern wird empfohlen, den textilen Vor- filter 1x im Monat zu waschen, allen anderen alle 3 Monate. Lassen Sie den textilen Vorfilter (1) komplett trocknen, bevor Sie ihn wieder am Gerät befestigen. *Sanitized® ist das weltweit führende Schweizer Unternehmen für Hygien- efunktion und Materialschutz bei Textilien und Kunststoffen. Dual Filter

: HEPA und Aktivkohle (2) Der Dual Filter

ist das Herz- stück des Luftreinigers. Er ist eine Kombination von HEPA Filter und Aktiv- kohlefilter. Der HEPA Filter Teil des Dual Filters

filtert Schadstoffe wie Partikel, Fein- staub, Pollen, Allergene, Viren und Bakterien aus der Raumluft. Der Aktivkohlefilter adsorbiert in der Luft vorhandene Gase (schlechte Ge- rüche, Tabakrauch, Formaldehyd, Toluol, flüchtige organische Verbindungen etc.) und filtert diese somit aus der Luft. Die Kapazität des Dual Filters

ist begrenzt, weshalb er je nach Belastung der Luft durch Gase und Schad- stoffe, alle 8–12 Monate ersetzt werden muss. Sollten Sie vor Ablauf der 8 Monate bemerken, dass schlechte Gerüche nicht mehr genügend eliminiert werden, ist dies ein Anzeichen, dass der Filter gewechselt werden muss.Inbetriebnahme/Bedienung

1. Lösen Sie den textilen Vorfilter (1) indem Sie ihn an beiden Seiten im

oberen Bereich nach vorne ziehen. Nehmen Sie den Dual Filter

(2) aus dem Gehäuse (3) und entfernen Sie die Plastikfolie. Setzen Sie den Dual Filter

(2) so ein, dass die beiden Textil-Laschen auf der Vorderseite er- sichtlich sind. Pfeile an der Oberseite des Filters (2) zeigen die Richtung an, in die der Filter eingesetzt werden muss. Wichtig: Roger big hat auf beiden Seiten einen textilen Vorfilter und einen Dual Filter

müssen ausgepackt und eingesetzt werden.

2. Bringen Sie den textilen Vorfilter (1) wieder an, indem Sie die Positionie-

rungshilfen im unteren Bereich des textilen Vorfilters (1) in die Ausspa- rungen am Gehäuse (3) stecken und kippen Sie den textilen Vorfilter (1) in Richtung Gehäuse bis dieser durch die Magnete am Gehäuse (3) oben arretiert wird. Achten Sie darauf, dass der LED-Zylinder, vorne im unte- ren Bereich des Geräts, in das Loch am Vorfilter eingefügt wird.

3. Stellen Sie Roger/Roger little / Roger big an den gewünschten Platz auf

einen flachen Untergrund, optimalerweise mittig im Raum. Dies ermög- licht eine Luftzufuhr von allen Seiten.

4. Schliessen Sie das Netzkabel (4) erst an den Anschluss (5) am Gerät und

dann an eine geeignete Steckdose an.

5. Schalten Sie Roger/Roger little / Roger big durch Drücken der Ein-/Aus-

Taste (6) ein. Bedienelemente und Display leuchten der Reihe nach von rechts nach links auf. Werden innerhalb von 10 Sekunden keine weiteren Tasten gedrückt, erlischt das Display wieder. Ansonsten verlängert sich die Sichtbarkeit jeweils um weitere 10 Sekunden. Durch erneutes Drü- cken der Ein-/Aus-Taste (6) oder im Bereich der Bedienelemente leuch- ten diese wieder auf. Um Roger/Roger little / Roger big auszuschalten, drücken Sie die Ein-/Aus-Taste (6) zwei Sekunden lang.

6. Die Luftqualität wird über verschiedene Sensoren gemessen (Roger /

Roger big = Gas- und Partikel-Sensor PM2.5 / Roger little = Gas-Sensor) und über die Anzeige (7) vorne am textilen Vorfilter (1) angezeigt. Die blaue LED bedeutet eine gute Luftqualität. Die orange LED zeigt eine mittlere und die rote LED eine schlechte Luftqualität. Wird das Gerät neu eingeschaltet, leuchtet die Anzeige die ersten 3 Minuten in oranger Farbe. Danach wechselt die Anzeige zur aktuell gemessenen Luftquali- tät (blau, orange oder rot).

7. Durch Drücken der Tasten für die Wahl der Geschwindigkeitsstufe (8)

können Sie die Geschwindigkeitsstufe verändern (eine LED für Stufe 1, zwei LEDs für Stufe 2, etc.). Das Erhöhen der Geschwindigkeitsstufe ist sinnvoll, wenn Ihnen die Luftqualitätsanzeige (7) eine abfallende Luft- qualität signalisiert (blau für gute Luftqualität, orange für mittlere Luft- qualität und rot für schlechte Luftqualität). Für optimale Luftreinigung empfehlen wir die Aktivierung des Auto-Modus (9).

8. Durch Drücken der Taste für den Auto-Modus (9) wird die Geschwindig-

keitsstufe automatisch an die aktuelle Luftqualität angepasst (Stufen 1–4). Verschlechtert sich die Luftqualität, wählt das Gerät selbständig eine höhere Geschwindigkeitsstufe. Das Display zeigt im aktivierten Auto-Modus „Auto“ an.

9. Durch Drücken der Timer Taste (10) können Sie die Betriebsdauer wahl-

weise von 1 h bis 7 h einstellen (z.B. 3 h = LED 1 h + 2 h aktiv / 7 h = LED 1 h, 2 h, 4 h aktiv). Die gewählte Zeitdauer wird oberhalb der Timer Tastemit weissen LEDs angezeigt. Durch einmaliges Drücken ist 1 h Betriebs- dauer eingestellt, durch nochmaliges Drücken 2 h Betriebszeit usw. Die verbleibende Restlaufzeit wird anhand der leuchtenden LEDs oberhalb der Timer Taste angezeigt. Das Gerät schaltet automatisch aus, nach- dem die eingestellte Betriebszeit abgelaufen ist. Leuchten keine LEDs oberhalb des Timers, ist das Gerät auf Dauerbetrieb eingestellt.

10. Wenn Sie sich durch die Helligkeit der LEDs und der Luftqualitätsanzei-

ge (7) gestört fühlen (im Schlafzimmer zum Beispiel), können Sie diese durch einmaliges Drücken der Taste für den Nacht-Modus (11) ausschal- ten. Die Bedienelemente lassen sich nicht komplett ausschalten, erlö- schen aber automatisch nach 10 Sekunden ohne Eingabe. Durch nochmaliges Drücken des Nacht-Modus-Taste können Sie wieder in den normalen Modus wechseln.

11. Oberhalb der HEPA Reset-Taste (12) zeigen Ihnen vier LEDs die Lebens-

(2) an. Blinken alle vier LEDs, muss der Dual Filter™ ausgetauscht werden. Setzen Sie den Zähler für die Lebensdauer des Dual Filters™, durch anhaltendes Drücken (während ca. 3 Sekunden) der HEPA Reset-Taste (12), zurück. Leuchten alle 4 LEDs kontinuierlich, wurde der Zähler erfolgreich zurückgesetzt.

12. Durch Drücken der WiFi-Taste (13) kann Roger/Roger big mit der „Smart

Life – Smart Living“ App von Tuya Inc. (erhältlich im App Store und via Google Play) auf Ihrem Smartphone verbunden werden. Die leuchtende LED oberhalb der WiFi-Taste signalisiert die bestehende Verbindung zwischen Roger/Roger big und Ihrem Smartphone. Via App können sämtliche Geräte- funktionen gesteuert und die Luftqualität in Echtzeit überwacht werden, auch wenn Sie nicht Zuhause sind. Genauere Informationen dazu, wie Sie Ihren Roger/Roger big mit Ihrem Smartphone verbinden, entnehmen Sie bitte dem beiliegenden „WiFi – Quick Setup Guide“. Reinigung und Filter-Austausch Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät ausschal- ten und das Netzkabel (4) von der Steckdose trennen. Für den Zugang zu den verschiedenen Filtern halten Sie sich an Punkt 1. der „Inbetriebnahme/ Bedienung“. Achtung: Das Gerät nie ins Wasser tauchen (Kurzschlussgefahr).

• Zur äusseren Reinigung die nicht-textilen Teile des Gerätes mit einem feuchten Lappen abreiben und danach gut trocknen.

• Der textile Vorfilter (1) muss regelmässig, je nach Verschmutzung 1x pro Monat, mit der Textilbürste des Staubsaugers gereinigt werden. Bei star- ker Verschmutzung kann der textile Vorfilter (1) zusätzlich in der Wasch- maschine gewaschen werden. Der antimikrobielle Schutz von Sanitized® ist für mindestens 20 Waschgänge garantiert. Allergikern wird empfoh- len, den textilen Vorfilter 1x im Monat zu waschen, allen anderen alle 3 Monate.

• Zur Reinigung des textilen Vorfilters in der Waschmaschine muss der Vor- filter vom Plastikrahmen entfernt werden. Dazu ist der gesamte Stoff von den zwei Positionierungshilfen, den zwei Zapfen, den 4 Laschen und den oberen beiden Ecklaschen zu lösen. Der textile Vorfilter kann bei 30° im Schonwaschgang gewaschen werden. Lassen Sie den textilen Vorfilter (1) komplett trocknen, bevor Sie ihn wieder am Gerät befestigen. Dazu spannen Sie den Stoff über den Plastikteil, sodass die Waschetikette oben und innen zu liegen kommt. Alle einzufädelnden Öffnungen am Stoffsind mit hellem Faden gekennzeichnet. Zusätzlich sollten der Stoff über die beiden Ecklaschen im oberen Bereich des Geräts gehoben werden. Achtung: textile Vorfilter, Filter oder sonstige Gehäuseteile nie im Ge- schirrspüler reinigen!

(2) kann nicht gereinigt werden und muss nach 8–12 Monaten ersetzt werden. Blinken alle vier LEDs oberhalb der HEPA Reset- Taste (12), muss der Filter ausgetauscht werden. Sollten Sie bereits vorher bemerken, dass schlechte Gerüche nicht mehr genügend eliminiert wer- den, ist dies ebenfalls ein Anzeichen, dass der Filter gewechselt werden muss. Setzen Sie nach dem Austausch den Zähler für die Lebensdauer des Dual-Filter

(3), durch anhaltendes Drücken (während ca. 3 Sekunden) der HEPA Reset-Taste (12), zurück. Leuchten alle 4 LEDs kontinuierlich, wurde der Zähler erfolgreich zurückgesetzt. Reparaturen

• Reparaturen an Elektrogeräten (Wechseln des Netzkabels) dürfen nur von instruierten Fachkräften durchgeführt werden. Bei unsachgemässen Reparaturen erlischt die Garantie und jegliche Haftung wird abgelehnt.

• Nehmen Sie das Gerät nie in Betrieb, wenn ein Kabel oder Stecker be- schädigt ist, nach Fehlfunktionen des Gerätes, wenn dieses herunterge- fallen ist oder auf eine andere Art beschädigt wurde (Risse/Brüche am Gehäuse).

• Nicht mit irgendwelchen Gegenständen in das Gerät eindringen.

• Ausgedientes Gerät sofort unbrauchbar machen (Netzkabel durchtren- nen) und bei der dafür vorgesehenen Sammelstelle abgeben. Entsorgung Die europäische Richtlinie 2012 / 19 / CE über Elektro- und Elektronik-Alt- geräte (WEEE) verlangt, dass elektrische Haushaltsgeräte nicht über den Restmüll oder sonstigen Haushaltsabfall entsorgt werden dürfen, sondern an Sammelpunkten für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. So können die Verwertung der enthal- tenen Materialien optimiert und ihre Auswirkungen auf die menschliche Ge- sundheit und die Umwelt reduziert werden. Das durchgestrichene Abfalltonnensymbol auf dem Produkt erinnert Sie an diese Ver- pflichtung. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle. Technische Daten Roger Nennspannung 100–240 V / 50–60 Hz Nennleistung 4–100 W Raumgrösse bis 39 m

bei 5x/h Luftaustausch (hohe Belastung der Raumluft und für Allergiker) bis 66 m

bei 3x/h Luftaustausch (mittlere Belastung der Raumluft und normaler Gebrauch) CADR bis 465 m

/h (Clean Air Delivery Rate nach AHAM) Abmessungen 420 x 516 x 200 mm (Breite x Höhe x Tiefe) Gewicht 6.8 kg Schalldruckpegel 28–65 dB(A) Erfüllt EU-Vorschrift CE / WEEE / RoHS / EACTechnische Daten Roger little Nennspannung 100–240 V / 50–60 Hz Nennleistung 3–40 W Raumgrösse bis 20 m

bei 5x/h Luftaustausch (hohe Belastung der Raumluft und für Allergiker) bis 33 m

bei 3x/h Luftaustausch (mittlere Belastung der Raumluft und normaler Gebrauch) CADR bis 231 m

/h (Clean Air Delivery Rate nach AHAM) Abmessungen 330 x 450 x 170 mm (Breite x Höhe x Tiefe) Gewicht 4.7 kg Schalldruckpegel 28–59 dB(A) Erfüllt EU-Vorschrift CE / WEEE / RoHS / EAC Technische Daten Roger big Nennspannung 100–240 V / 50–60 Hz Nennleistung 4–90 W Raumgrösse bis 62 m

bei 5x/h Luftaustausch (hohe Belastung der Raumluft und für Allergiker) bis 104 m

bei 3x/h Luftaustausch (mittlere Belastung der Raumluft und normaler Gebrauch) CADR bis 736 m
