Technische Merkmale	Bildschirmgröße: 14 Zoll, Auflösung: 1366 x 768 Pixel, Bildschirmtyp: LED, Seitenverhältnis: 16:9
Konnektivität	HDMI-Anschlüsse: 2, USB-Anschlüsse: 1, VGA-Eingang: Ja, WLAN: Nein, Bluetooth: Nein
Verwendung	Ideal für kleine Räume, Kompatibel mit Spielkonsolen, Verwendung als Computerbildschirm
Wartung	Reinigung des Bildschirms mit einem weichen Tuch, Firmware-Update über USB
Sicherheit	Nicht Feuchtigkeit aussetzen, Stöße vermeiden, Geeignete Halterung für die Montage verwenden
Allgemeine Informationen	Gewicht: 3,5 kg, Abmessungen: 32,5 x 23 x 5 cm, Garantie: 2 Jahre

Häufig gestellte Fragen - LIFE P14108 (MD 21279) MEDION

Wie stellt man die Menüsprache beim MEDION LIFE P14108 ein?

Gehen Sie in die Fernseher-Einstellungen, wählen Sie \"Sprache\" und wählen Sie die gewünschte Sprache aus.

Was tun, wenn der Fernseher nicht einschaltet?

Überprüfen Sie, ob der Fernseher korrekt an eine funktionierende Steckdose angeschlossen ist. Versuchen Sie, eine andere Steckdose oder ein anderes Netzkabel zu verwenden.

Wie führt man einen Sendersuchlauf durch?

Gehen Sie ins Einstellungsmenü, wählen Sie \"Installation\" und dann \"Sendersuchlauf\" und folgen Sie den Anweisungen auf dem Bildschirm.

Der Ton funktioniert nicht, was tun?

Überprüfen Sie, ob die Lautstärke nicht stummgeschaltet ist und die Lautsprecher in den Audioeinstellungen nicht deaktiviert sind.

Wie verbindet man ein externes Gerät (z. B. DVD-Player) mit dem Fernseher?

Verwenden Sie ein HDMI- oder RCA-Kabel. Schließen Sie es an den entsprechenden Anschluss auf der Rückseite des Fernsehers an und wählen Sie dann den passenden Eingang im Eingabemenü aus.

Wie setzt man den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie in die Einstellungen, wählen Sie \"Zurücksetzen\" oder \"Werkseinstellungen wiederherstellen\" und folgen Sie den Anweisungen.

Warum ist das Bild unscharf?

Überprüfen Sie die Signalquelle, stellen Sie sicher, dass das Kabel in gutem Zustand ist und der Fernseher auf die richtige Auflösung eingestellt ist.

Wie aktualisiert man die Software des Fernsehers?

Gehen Sie ins Einstellungsmenü, wählen Sie \"Software-Update\" und folgen Sie den Anweisungen, um verfügbare Updates herunterzuladen und zu installieren.

Der Fernseher findet kein Signal, was tun?

Überprüfen Sie, ob die Antenne oder das Kabel richtig angeschlossen ist. Versuchen Sie, den Fernseher neu zu starten und den Sendersuchlauf erneut durchzuführen.

Kann man kabellose Kopfhörer mit dem MEDION LIFE P14108 verwenden?

Ja, wenn der Fernseher Bluetooth unterstützt, können Sie Ihre kabellosen Kopfhörer in den Bluetooth-Einstellungen koppeln.

Wie ändert man die Bildeinstellungen?

Gehen Sie ins Einstellungsmenü, wählen Sie \"Bild\" und passen Sie Einstellungen wie Helligkeit, Kontrast und Sättigung nach Ihren Wünschen an.

BEDIENUNGSANLEITUNG LIFE P14108 (MD 21279) MEDION

13. Technische Daten/Produktdatenblatt ...........................................67

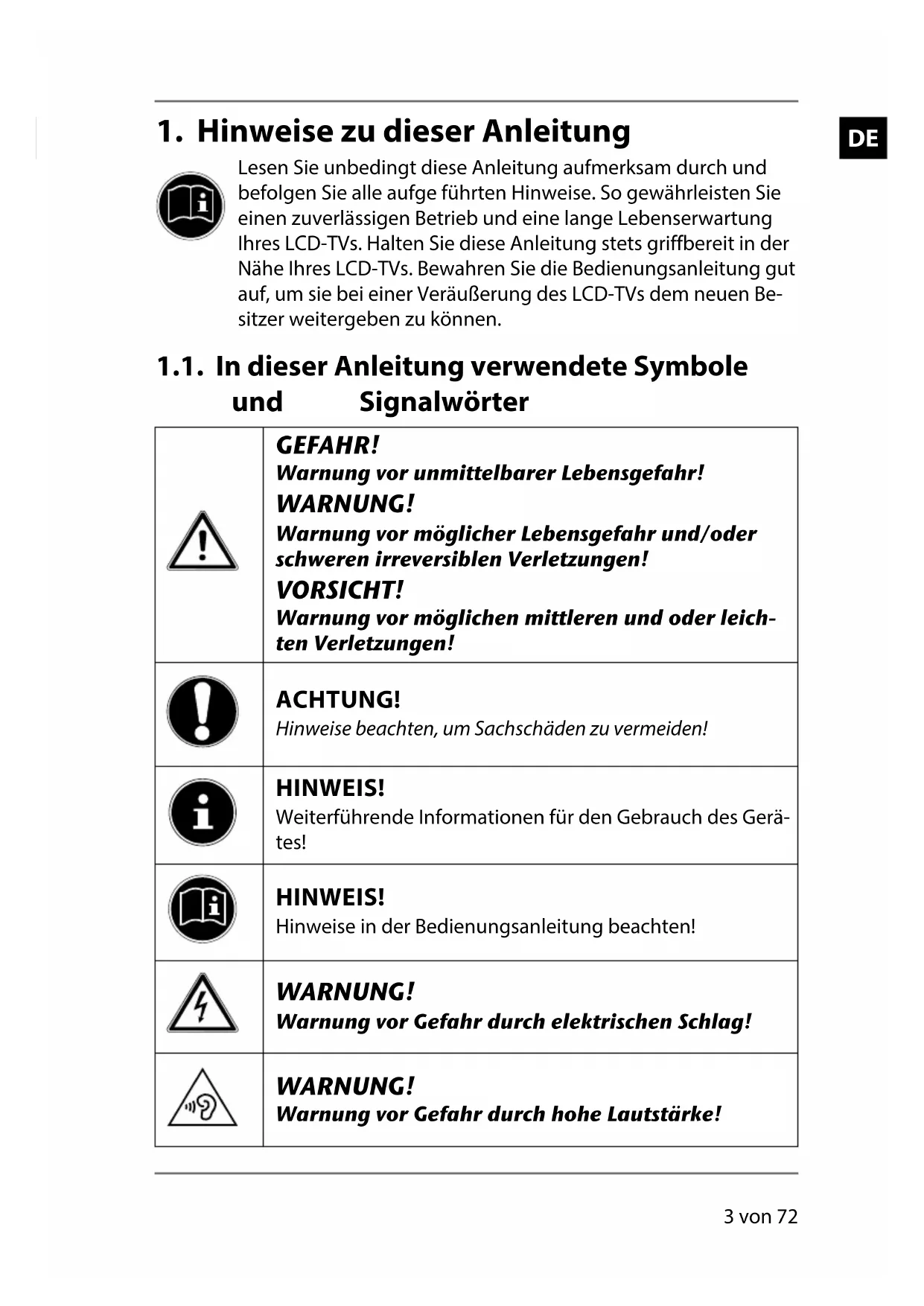

1. Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Be- sitzer weitergeben zu können. 1.1. In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Warnung vor möglichen mittleren und oder leich- ten Verletzungen! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Informationen für den Gebrauch des Gerä- tes! HINWEIS! Hinweise in der Bedienungsanleitung beachten! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! WARNUNG! Warnung vor Gefahr durch hohe Lautstärke!4 von 72

Aufzählungspunkt / Information über Ereignisse während der Bedienung Auszuführende Handlungsanweisung 1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient ausschließlich zum Empfang und zur Wiederga- be von Fernsehprogrammen sowie der Wiedergabe von Inhalten von USB-Medien. Die unterschiedlichen Anschlussmöglichkeiten ermög- lichen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabe- quellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Jede andere Verwendung ist nicht ordnungsgemäß.

• Die Haftung bei nicht bestimmungsgemäßen Gebrauch ist ausge- schlossen.

• Eigene Umbauten sind verboten.

• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen ge- eignet.

• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.

• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für indust- rielle oder kommerzielle Nutzung vorgesehen. Die Nutzung unter ex- tremen Umgebungsbedingungen kann die Be schädigung Ihres Gerä- tes zur Folge haben. 1.3. HD ready Ihr LCD-TV ist mit dem Merkmal „HD ready“ ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fernsehprogramme (HDTV) wie- dergeben kann. Voraussetzung dafür ist, dass ein HDTV-Signal vom internen Sat- bzw. DVB-C Tuner , alternativ von einem externen HD-Sat-Receiver , HD-Kabel- receiver oder einem Blu-Ray-Player wiedergegeben wird.DE 5 von 72 1.4. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichti- gen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es be- steht Erstickungsgefahr! Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Standfuß inkl. Befestigungsschrauben

• Dokumentation6 von 72

2. Sicherheitshinweise

2.1. Betriebssicherheit

• Das Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. WARNUNG! Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könn- te Erstickungsgefahr bestehen. WARNUNG! Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss- und Brand- gefahr)! WARNUNG! Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD- TVs ein (elektrischer Schlag, Kurzschluss und Brandgefahr)!

• Schlitze und Öffnungen des LCD-TVs dienen der Belüf- tung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!

• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.

• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse

1. Betrachten Sie die LED nicht mit optischen Geräten.DE

7 von 72 VORSICHT! Bei gebrochenem Display besteht Verletzungs- gefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein. Waschen Sie an- schließend Ihre Hände mit Seife, da nicht aus- zuschließen ist, dass Chemikalien austreten können. Senden Sie die Bruchteile zur fachge- rechten Entsorgung an Ihr Service Center.

• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermei- den.

• Wenden Sie sich an den Kundendienst, wenn: − das Netzkabel angeschmort oder beschädigt ist − Flüssigkeit in das Gerät eingedrungen ist − das Gerät nicht ordnungsgemäß funktioniert − das Gerät gestürzt, oder das Gehäuse beschädigt ist − Rauch aus dem Gerät aufsteigt 2.2. Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr ab- nimmt. Um der Geruchsbildung entgegenzuwirken, emp- fehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir ha- ben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschrit- ten werden.

• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.8 von 72

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.

• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann um- kippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. VORSICHT! Kerzen und andere offenen Flammen müssen zu jeder Zeit von diesem Produkt fern gehal- ten werden, um das Ausbreiten von Feuer zu verhindern.

• Achten Sie auf genügend große Abstände in der Schrank- wand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.

• Betreiben Sie alle Komponenten auf einer stabilen, ebe- nen und vibrationsfreien Unterlage, um Stürze des LCD- TVs zu vermeiden.

• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.

• Der optimale Betrachtungsabstand beträgt 3 mal die Bild- schirmdiagonale. 2.3. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.

• Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Her- steller angegebenen benutzt werden. Die Benutzung von unpassenden Ersatzteilen kann zur Beschädigung des Ge- rätes führen.DE 9 von 72 2.4. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.

• Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.

• Wahren Sie mindestens einen Meter Abstand von hochfre- quenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstö- rungen zu vermeiden. WARNUNG! Warten Sie nach einem Transport des LCD- TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenom- men hat. Bei großen Temperatur- oder Feuchtigkeits- schwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD- TVs kommen, die einen elektrischen Kurz- schluss verursachen kann.

• Ziehen Sie während eines Unwetters oder wenn das Ge- rät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennen- buchse. 2.5. Sicherheit beim Anschließen

2.5.1. Stromversorgung

• Auch im deaktivierten Zustand sind Teile des Gerätes un- ter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz.10 von 72 GEFAHR! Öffnen Sie nicht das Gehäuse des Geräts. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elek trischen Schlag. Es enthält keine zu wartenden Teile.

• Betreiben Sie das LCD-TV nur an geerdeten Steckdo- sen mit 220 - 240 V ~ 50 Hz. Wenn Sie sich der Stromver- sorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energieversorger nach.

• Die Steckdose muss sich in der Nähe des LCD-TVs befin- den und leicht erreichbar sein.

• Um die Stromversorgung zu Ihrem Bildschirm zu unterbre- chen, ziehen Sie den Netzstecker aus der Steckdose.

• Wir empfehlen zur zusätzlichen Sicherheit die Verwen- dung eines Überspannungsschutzes, um Ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten. 2.6. Umgang mit Batterien WARNUNG! Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Bat- terien auslaufen, sich stark erhitzen, entzün- den oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte.DE 11 von 72 Befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten Batterien verschluckt worden sein, suchen Sie so- fort einen Arzt auf.

• Laden Sie Batterien niemals auf (es sei denn, dies ist aus- drücklich angegeben).

• Entladen Sie die Batterien niemals durch hohe Leistungs- abgabe.

• Schließen Sie die Batterien niemals kurz.

• Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!

• Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Bat- terieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entspre- chenden Stellen mit einer großen Menge klaren Wassers und suchen Sie sofort einen Arzt auf.

• Vermeiden Sie starke Stöße und Erschütterungen.

• Vertauschen Sie niemals die Polarität.

• Achten Sie darauf, dass die Pole Plus (+) und Minus (-) kor- rekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Bat- terien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Da- rüber hinaus würde sich die schwächere Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.

• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.

• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

• Isolieren Sie die Kontakte der Batterien mit einem Klebe- streifen, wenn Sie Batterien lagern oder entsorgen wollen.12 von 72

• Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen. 2.7. Hinweise zur Konformität Das LCD-TV erfüllt die Anforderungen der elektromagneti- schen Kompatibilität und elektrischen Sicherheit. Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien 2004/108/ EG, der Richtlinie für Niederspannungsgeräte 2006/95/EG und der Richtlinie 2011/65/EU (Rohs 2). Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse). Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/ EG (Verordnung 642/2009).DE 13 von 72

1) POWER: Netzschalter, das Gerät ausschalten oder in den Bereit-

schaftsmodus schalten.

2) : Standby Taste: das Gerät einschalten oder in den Bereitschafts-

3) INPUT: Eingabequelle wechseln

4) MENU: das Bildschirm-Menü aufrufen, um Einstellungen an Ihrem

5) CH + /CH -: ein Programm auswählen oder im Menü navigieren

6) VOL +/VOL -: die Lautstärke einstellen oder im Menü navigieren

8) Betriebsanzeige: leuchtet orange auf, wenn sich das Gerät im

Standby-Modus befindet und grün, wenn es eingeschaltet ist. Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbe- dienung.14 von 72 3.2. Rückseite HDMI 3 HDMI 4RF USB (5V , 500mA max.)

1) AV: Audio/Video-Eingang (mittels des AV-Adapter)

2) YPBPR IN: YPBPR-Komponenten-Eingang (mittels des YUV-Adap-

3) COMMON INTERFACE: Schacht für Common Interface-Modul (für

4) LNB IN (13 V/18 Vdc, 400mA Max.): Zum Anschluss der Antenne

5) USB (5VDC, 500mA max.): USB-Anschluss für Medienwiedergabe

6) HDMI 4: HDMI-Anschluss für Geräte mit HDMI-Ausgang

7) HDMI 3: HDMI-Anschluss für Geräte mit HDMI-Ausgang

11) VGA AUDIO: Audio-Anschluss zur Tonwiedergabe vom PC

12) VGA: VGA Anschluss für einen eines PCs

13) HDMI 2: HDMI-Anschluss für Geräte mit HDMI-Ausgang

14) HDMI 1: HDMI-Anschluss für Geräte mit HDMI-Ausgang

15) : Kopfhöreranschluss mit 3,5-mm-KlinkensteckerDE 15 von 72

16) Befestigungslöcher für eine Wandhalterung (Lochabstand 200 x

100 mm) HINWEIS! Achten Sie bei der Montage darauf, dass Schrauben der Größe M4 verwendet werden. Die Länge der Schraube ergibt sich aus der Stärke der Wandhalterung zuzüglich max. 9 mm.16 von 72 3.3. Fernbedienung

D.MENU Tonmodus auswählen Keine Funktion

TITLE Bildmodus auswählen Keine FunktionDE 17 von 72

Bedienung des Medien- browsers

[PROGRAM] für die Benutzung im Video- text Keine Funktion GRÜN [INTRO] für die Benutzung im Video- text Keine Funktion GELB [REPEAT] für die Benutzung im Video- text Keine Funktion BLAU [A-B] für die Benutzung im Video- text Keine Funktion

D.DISP Videotext: Hauptseite aufrufen Keine Funktion

SUB.T Videotext: Unterseite öffnen Untertitelfunktion

8. INFO Zum Anzeigen von Informationen, wie aktuelle

Programmnummer und Bildformat

9. TV/RADIO Zwischen TV- und Radiosendern umschalten

10. MENU Menü öffnen und schließen

11. EXIT Menü verlassen

12. P+/- Programmwahltasten18 von 72

Im Menü nach oben. Videotext: Die nächste Seite auswählen.

Im Menü nach unten. Videotext: Die vorherige Seite auswäh- len.

Im Menü nach links. Videotext: Unterseite aufrufen.

Im Menü nach rechts. Videotext: Unterseite aufrufen.

14. OK In bestimmten Menüs Auswahl bestätigen. Wird

auch als ENTER benutzt

15. Zifferntasten TV: Programmwahl, Videotext: Seitenwahl

SETUP Videotext öffnen; 2 x drücken: transparent stellen; 3 x drücken: schließen Keine Funktion

17. POWER, d. h. LCD-TV vorübergehend ausschal-

18. Leuchtanzeige zur Bestätigung eines Tastendrucks.

ANGLE Vorheriger Favoritensender Keine Funktion

GOTO Nächster Favoritensender Keine Funktion

ZOOM Bildformat ändern Videotext: 1 x Drücken, obere Hälfte vergrößern 2 x Drücken, untere Hälfte vergrößern Keine Funktion

LANG Tonnorm im analog TV einstellen Digital-TV: SprachauswahlDE 19 von 72

24. SLEEP Automatische Ausschaltfunktion einstellen

25. FAV Favoritenliste aufrufen

26. EPG Digitale Zeitschrift für Fernsehprogramme und

Radioprogramme (senderabhängig)

27. INPUT Eingangssignal angeschlossener Geräte anwäh-

28. Lautstärke erhöhen (+) oder verringern (-).

EJECT Vorheriges Fernsehprogramm einstellen Keine Funktion

HINWEIS! Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“. 4.1. Auspacken

• Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstel- len.

• Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädi- gung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öff- nen ein Messer mit einer langen Klinge verwendet wird.

• In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgefahr.

• Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es be- steht Erstickungsgefahr! 4.2. Montage Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie die- sen Schritt vor dem Anschluss des LCD-TVs durch.20 von 72

4.3. Batterien in die Fernbedienung einlegen Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fern- bedienung. Legen Sie zwei Batterien vom Typ R03 / AAA/ 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert). Schließen Sie das Batteriefach. ACHTUNG! Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.DE 21 von 72 4.4. Antenne anschließen Ihr LCD-TV unterstützt unterschiedliche Antennensignale. An den Anschluss mit der Bezeichnung RF können Sie folgende Bildsig- nale einspeisen:

• über eine Analoge Hausantenne,

Anschluss (digitaler Kabelanschluss) Stecken Sie ein Antennenkabel entweder von der Hausantenne, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenan- schluss am LCD-TV. An den Anschluss mit der Bezeichnung LNB IN haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschließen. Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den An- schluss am LCD-TV fest. HINWEIS! Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz eines CAM-Moduls und einer entspre- chenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den dafür vorgesehenen Schacht an der linken Geräteseite ein (Common Interface). In das CAM- Modul stecken Sie anschließend die Karte Ihres Anbieters. 4.5. Stromversorgung anschließen Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteckdose 220 - 240 V ~ 50 Hz. 4.6. LCD-TV ein- und ausschalten Stellen Sie den Netzschalter auf der rechten unteren Seite auf die Stel- lung „I“, um den LCD-TV mit Strom zu versorgen. Das Gerät geht in den Standby-Modus und die Anzeige an der Vorderseite leuchtet orange auf. Um das Gerät einzuschalten, drücken Sie entweder die Taste an der Fernbedienung oder am Gerät. Die Anzeige an der Vorderseite leuch- tet grün auf.

Dieser Service muss in Ihrer Region verfügbar sein22 von 72 Mit der Taste schalten Sie das Gerät wieder in den Standby-Modus. In diesem Modus wird weiterhin Strom verbraucht. Mit dem Netzschalter stellen Sie das Gerät ganz aus. 4.7. Nach dem ersten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die ER- STINSTALLATION geführt. Diese kann jederzeit über das Menü OP- TIONEN > ERSTINSTALLATION aufgerufen und noch mal durchge- führt werden. First Time Installation SetReturn2.0(18 Auto Tuning OSD Language English Wählen Sie mit den Richtungstasten die OSD Sprache aus. Wählen Sie mit den Richtungstasten die AUTOMATISCHE SUCHE und drücken Sie OK. Tuner Mode Antenne Kabel Satellit AuswählenZurück2.0(18 Stellen Sie hier ein, ob das digitale Antennensignal über ANTEN- NE (DVB-T), über KABEL (DVB-C) oder über SATELLIT (DVB-S) einge- speist wird. Je nach vorgenommener Einstellung wird nach Digital-TV Kanälen gesucht.DE 23 von 72

4.7.1. Antenne und Kabel

Automatische Suche Land Deutschland Tuner Modus DTV + ATV LCN Aus Suchmodus Voll Netzwerk ID Auto Frequenz Auto Symbolrate Auto SuchenZurück 2.0(18 Menüpunkt Einstellung LAND Wählen Sie mit den Richtungstasten das ge- wünschte Land. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Pro- gramme gespeichert werden. Drücken Sie OK. Die Suche startet. TUNER MODUS DTV + ATV (Suche nach digitalen und ana- logen TV Kanälen); DTV (Suche nach digitalen TV Kanälen); ATV (Suche nach analogen TV Kanälen). LCN Logical Channel Numbering: Wählen Sie die Einstellung EIN, wenn die Sender anhand ei- ner voreingestellten Senderliste sortiert wer- den sollen. SUCHMODUS (nur im Modus DVB-C) Suchmodus einstellen. Belassen Sie diese Einstellung auf NETZWERK SCAN oder VOLL, wenn sie keine speziellen Einstellun- gen vornehmen wollen. NETZWERK ID (nur im Modus DVB-C) Netzwerk ID einstellen. Standardeinstellung ist AUTO. FREQUENZ (nur im Modus DVB-C) Frequenz einstellen. Standardeinstellung ist AUTO. Nur aktiv, wenn im Suchmodus der Eintrag NETZWERK SCAN gewählt ist.24 von 72 Menüpunkt Einstellung SYMBOLRATE (nur im Modus DVB-C) Symbolrate einstellen. HINWEIS! Denken Sie daran eine DVB-T Antenne anzuschließen, wenn Sie nach digitalen Programme über Antenne suchen.

Automatische Suche Satellit (2/58)Ku_ASTRA Kanäle Alle Suchmodus Preset Unicable Aus Suchen Zurück 0(18

Wählen Ändern Menüpunkt Einstellung SATELLIT Wählen Sie den Satellit aus, über den der Suchlauf gestartet werden soll. KANÄLE Legen Sie fest, nach welchen Kanälen Sie Suchen wollen: ALLE, FREI oder VER-

25 von 72 Menüpunkt Einstellung SUCHMODUS Suchmodus einstellen. AUTO: Ein Suchlauf für den gewählten Sa- telliten wird anhand der für diesen Satelli- ten gespeicherten Transponderliste durch- geführt. Dies benötigt etwas Zeit. PRESET: Die vorinstallierte Senderliste für den Satelliten Astra 19.2E wird geladen. Dieser Suchmodus benötigt die gerings- te Zeit. BLINDSUCHE: Eine vollständige Su- che des gewählten Satelliten wird durch- geführt. Hierbei werden auch neue Trans- ponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Trans- ponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benö- tigt die meiste Zeit. UNICABLE Wählen Sie EINSTELLUNGEN, wenn Sie mehrere Receiver und ein Unikabelsystem haben. Im Anschluss können weitere Ein- stellungen vorgenommen werden: USER- BAND/SRC ADDR., FREQUENZ und POSITION. SUCHEN Suchlauf starten Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie

Nur im Modus SATELLIT: Wählen Sie mit den Richtungstasten den Eintrag SUCHEN und drücken Sie OK. Der Suchlaut startet.26 von 72 Programmsuchlauf TV : 0 Programm(e) DTV : 11 Programm(e) Radio : 0 Programm(e) Daten : 0 Programm(e) 22 % UHF CH 30 (DTV) Für Abbruch bitte MENU Taste drücken Es wird der Reihe nach, nach den unterschiedlichen Sendungstypen ge- sucht. Warten Sie das Ende ab. Mit der Taste MENU können Sie die Suche vorzeitig abbrechen.

5.1. Programmauswahl Um ein Programm auszuwählen, drücken Sie entweder eine der Tas- ten CH+/– (am Gerät) oder P+/- (an der Fernbedienung) oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zwei- oder dreistellige Nummer geben direkt die Ziffern hin- tereinander ein. Mit der Taste wählen Sie das zuletzt wiedergegebene Programm. 5.2. Toneinstellungen Mit den Lautstärketasten an der Fernbedienung oder am Gerät erhöhen oder verringern Sie die Lautstärke. Um den Ton ganz aus- und wieder einzuschalten, drücken Sie die Tas- te Stummschaltung. Mit der Taste AUDIO wählen Sie die verfügbaren Audio Sprachen (Ton Kanäle) aus. Sofern die aktuelle Sendung den DUAL-Modus un- terstützt (z.B. bei zweisprachigen Sendungen), können Sie den DUAL- Modus auswählen. Mit der Taste S.MODE wählen Sie zwischen den Tonmodus: STAN- DARD, MUSIK, FILM, SPORT, BENUTZER. Die Einstellung BE- NUTZER wird im Menü TON > TONMODUS definiert.DE 27 von 72 5.3. Bildeinstellungen Mit der Taste P.MODE wählen Sie zwischen den Bildmodi: STAN- DARD, DYNAMISCH, MILD, BENUTZER. Die Einstellung BE- NUTZER wird im Menü BILD > BILDMODUS definiert. Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste SIZE können Sie das Bildformat anpassen: AUTO (nicht bei ATV verfügbar) Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt. VOLLBILD (nur bei ATV verfügbar): Die Darstel- lung wird auf die volle Bild- schirmgröße angepasst. 4:3 Zur unverzerrten Dar- stellung eines Bildes im 4:3-Format. 16:9 Zur unverzerrten Dar- stellung eines Bildes im 16:9-Format. ZOOM 1 Das Bild wird in Stufe 1 in alle Richtungen vergrößert dargestellt. ZOOM 2 Das Bild wird in Stufe 2 weiter vergrößert darge- stellt. Diese Einstellung der Bildformate können Sie auch im Menü BILD > BILDFORMAT ändern. HINWEIS! Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen.28 von 72 5.4. Infos anzeigen lassen Drücken Sie die Taste INFO, um sich aktuelle Einstellungen anzeigen zu lassen. Dieselben Informationen erhalten Sie beim Umschalten auf ein ande- res Programm. 5.5. Favoritenlisten öffnen Im Menü KANAL > PROGRAMME BEARBEITEN können Sie einzel- ne Programme in eine Favoritenliste aufnehmen. Öffnen Sie das Menü mit der Taste MENU. Wählen Sie im Menüpunkt KANAL den Eintrag PROGRAMME BE- ARBEITEN und bestätigen Sie mit OK. Wählen Sie mit den Richtungstasten den gewünschten Kanal und drücken Sie die Taste FAV, um ihn in die Favoritenliste aufzuneh- men. 5.6. Quelle wählen Mit der Taste INPUT rufen Sie die Auswahlliste der Quellen an. Folgen- de Quellen stehen Ihnen zur Verfügung:

• MEDIEN Medienbrowser anzeigen

• AV Gerät am AV-Eingang

• PC Gerät am PC-Eingang

• YPBPR Gerät am YPBPR-Eingang

• SCART Gerät an der SCART-Buchse

• HDMI1 Gerät am HDMI-Eingang 1

• HDMI2 Gerät am HDMI-Eingang 2

• HDMI3 Gerät am HDMI-Eingang 3

• HDMI4 Gerät am HDMI-Eingang 4 Über die Richtungstasten gehen Sie zur gewünschten Quelle. Bestätigen Sie Ihre Wahl mit der Taste OK.DE 29 von 72

Videotext ist ein kostenloser Service, der von den meisten Fernsehstatio- nen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen The- men bietet. 6.1. Die Bedienung des Videotexts Zur Bedienung des Videotexts verfügt Ihre Fernbedienung spezielle Vi- deotext-Tasten. Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt. Drücken Sie die Taste einmal, um die Basis-/Indexseite des Video- texts anzuzeigen. Drücken Sie die Taste erneut, um den Teletext transparent darzu- stellen (das Fernsehbild erscheint im Hintergrund). Drücken Sie die Taste erneut, um wieder in den TV-Modus zu wech- seln. 6.2. Seiten anwählen Geben Sie die gewünschte Videotextseite als dreistellige Nummer di- rekt mit den Zifferntasten ein. Die gewählte Seitenzahl wird in der linken oberen Ecke des Bild- schirms angezeigt. Der Videotextzähler sucht solange, bis die gewähl- te Seitennummer gefunden ist. Mit den Richtungstasten blättern Sie vor und zurück durch die Videotextseiten. Farbtasten Wenn am unteren Bildrand farbige Felder oder Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farb- tasten ROT [PROGRAM], GRÜN [INTRO], GELB [REPEAT] und BLAU [A-B] direkt anwählen. SUB.T (

Manche Videotextseiten beinhalten Unterseiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie können die Unterseiten auch selbst aufrufen, indem Sie die Taste drücken. Über die Richtungs- tasten können Sie durch die Unterseiten blättern.30 von 72 6.3. Nützliche Videotext-Eigenschaften INDEX Mit der Taste INDEX wählen Sie die Hauptseite des Videotextes aus. REVEAL Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzz- le oder Quiz anzuzeigen, drücken Sie einmal auf die Taste REVEAL. Nochmaliges Drücken der Taste REVEAL verbirgt die Antworten wie- der. SIZE Diese Funktion zeigt die Videotextinformation in doppelter Größe an. Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrö- ßern. Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite ver- größert anzuzeigen. Nochmaliges Drücken der Taste SIZE zeigt den Videotext wieder in normaler Größe.DE 31 von 72

7. Geräte anschließen

7.1. Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Die Lautstärke- tasten und die Taste regeln die Hauptlautsprecher. Der Ton an den Hauptlautsprechern des Fernsehers wird bei angeschlossenem Kopfhörer abgeschaltet. WARNUNG! Das Benutzen eines Kopfhörers mit zu großer Lautstär- ke erzeugt übermäßigen Schalldruck und kann zu blei- benden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Star- ten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist. Durch Verän- dern der Grundeinstellung des Equalizers kann sich die Lautstärke erhöhen und damit zu bleibenden Hörschä- den führen. WARNUNG! Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen. 7.2. Digitaler Verstärker über koaxial Anschluss Über den SPDIF Coax. OUT Anschluss haben Sie die Möglichkeit das Au- diosignal Ihres LCD-TVs über einen digitalen Verstärker wiederzugeben Verbinden Sie dazu ein Koaxialkabel mit dem SPDIF Coax. OUT-An- schluss am LCD-TV und dem entsprechenden Eingang am Verstärker. 7.3. DVD/Blu-Ray Player anschließen Zum Anschluss eines DVD/Blu-Ray Players haben Sie diverse Möglichkei- ten: Mit einem HDMI-Kabel Sofern der DVD/Blu-Ray Player über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel an. Ein zusätzliches Kabel für die Tonü- bertragung ist nicht erforderlich.32 von 72 Mit einem Komponenten-Videokabel (3 x Cinch auf 3,5 mm Klinke) Sofern der DVD/Blu-Ray Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adapterkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschließen. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter. Für die Tonübertragung schließen Sie den mitgelieferten AV-Adapter am AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den entsprechenden Anschlüssen des Adap- ters und den Audioausgängen des Geräts.. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten AV-Adapter. Mit einem SCART-Kabel Schließen Sie einen DVD/Blu-Ray Player mit SCART-Kabel an die Buch- sen SCART an. Mit einem AV-Adapter Verbinden Sie den AV-Adapter mit dem AV Anschluss an dem LCD-TV. Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts. Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Ad- apter und dem Video-Ausgang des externen Geräts. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten AV-Adapter. 7.4. Videorekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD- TVs und dem Antennen-Ausgang des Videorekorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Ein- gang des Videorekorders und der Antennenbuchse in der Wand.DE 33 von 72 Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss not- wendig. Schließen Sie das SCART-Kabel an eine der beiden SCART-Buchsen des LCD-TVs an. Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT- Buchse des Videorekorders an. 7.5. DVD-Rekorder anschließen Schließen Sie das eine Ende des SCART-Kabels an die SCART OUT- Buchse des DVD-Rekorders an. Schließen Sie das andere Ende des SCART-Kabels an eine der beiden SCART-Buchsen des LCD-TVs an. Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD- TVs und dem Antennen-Ausgang des DVD-Rekorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Ein- gang des DVD-Rekorders und der Antennenbuchse in der Wand. 7.6. Receiver (SAT, DVB-T, Decoder etc.) an- schließen Sie haben verschiedene Möglichkeiten ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, De- coder, Set-Top-Box) an Ihr LCD-TV anzuschließen. Mit einem HDMI-Kabel Sofern der Receiver über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich. Mit einem Komponenten-Videokabel (3 x Cinch auf 3,5 mm Klinke) Sofern der Receiver über YUV-Ausgänge verfügt (Y Pb Pr), ist es emp- fehlenswert, ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adap- terkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschließen. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.34 von 72 Für die Tonübertragung schließen Sie den mitgelieferten AV-Adapter am AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den entsprechenden Anschlüssen des Adap- ters und den Audioausgängen des Geräts.. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten AV-Adapter. Mit einem SCART-Kabel Schließen Sie einen Receiver mit SCART-Kabel an die Buchse SCART an. Mit einem AV-Adapter Verbinden Sie den AV-Adapter mit dem AV Anschluss an dem LCD-TV. Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts. Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Ad- apter und dem Video-Ausgang des externen Geräts. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten AV-Adapter. 7.7. DVD-/Videorekorder und SAT-Receiver an- schließen Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Re- ceiver anschließen möchten, können Sie folgende Anschlussart verwen- den: Schließen Sie den Receiver wie oben beschrieben an. Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART- Ausgang des DVD-Rekorders und den entsprechenden SCART-Ein- gang des Receivers. Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD- TVs und dem Antennen-Ausgang des Rekorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Ein- gang des DVD-Rekorders und dem Antennenausgang des Decoders. Schließen Sie den SAT-Receiver an den LNB der Parabolantenne an.DE 35 von 72 7.8. Camcorder anschließen Verbinden Sie das AV-Adapterkabel mit dem AV Anschluss an dem LCD-TV. Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts. Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Ad- apter und dem Video-Ausgang des externen Geräts. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten AV-Adapter. 7.9. Gerät mit HDMI- oder DVI-Ausgang HDMI („High Definition Multimedia Interface“) ist im Bereic h der Unterhal- tungselektronik die einzige Schnittstelle, die gleichzeitig Audio- und Vi- deodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080i ohne Qualitätsverlust darstellen. Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI- oder DVI-Ausgängen ausgestattet.

7.9.1. Externes Gerät mit HDMI-Ausgang anschließen

Schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an einen der beiden HDMI-Eingänge des LCD-TVs und den HDMI-Ausgang des ex- ternen Geräts an. Wenn Sie das HDMI-Gerät angeschlossen haben, schalten Sie das LCD- TV ein. Schalten Sie das externe HDMI-Wiedergabegerät ein.

7.9.2. Externes Gerät mit DVI-Ausgang anschließen

Sollte das externe Gerät einen DVI-Ausgang haben, können Sie es eben- falls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface“). Sie benötigen dazu einen Adapter HDMI- DVI. Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zur Übertragung des Tons zusätzlich ein Audio-Kabel an. Verbinden Sie ein Stereo-Cinch- Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio- Ausgängen des externen Geräts.36 von 72 7.10. PC anschließen Der LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf den LCD-TV übertragen. So schließen Sie den LCD-TV am PC an: Schalten Sie beide Geräte aus. Schließen Sie ein VGA-Kabel (Monitorkabel; nicht mitgeliefert) an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an. Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen. Falls Sie auch den Ton übertragen möchten, verbinden Sie ein Audio- Kabel mit der AV-Buchse am TV Gerät. Schalten Sie zuerst den LCD-TV ein. Schalten Sie erst danach den PC/das Notebook ein. Wählen Sie mit INPUT den PC-Modus. Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste INPUT kommen Sie in den TV-Modus zurück. Wenn Sie den LCD-TV als zweiten Monitor an Ihrem PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssystems Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb von mehreren Monitoren zu beachten ist.DE 37 von 72

8. Grundeinstellungen im OSD Menü

Über das OSD-Menü (On Screen Display) können Sie bestimmte Parame- ter des LCD-TVs einstellen. 8.1. Im Menü navigieren Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt. Mit den Richtungstasten wählen Sie die Optionen aus dem Hauptmenü. Mit oder OK wechseln Sie zu den Menüeinträge. Mit den Richtungstasten wählen Sie die Optionen aus einem Menü. Mit der Taste MENU kommen Sie ins Hauptmenü zurück. Mit oder OK öffnen Sie ein Untermenü (nicht in jedem Menü vor- handen). Mit der Taste MENU kommen Sie in das übergeordnete Menü zurück. Mit den Richtungstasten stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl. Mit der Taste MENU schließen Sie das Menü und bestätigen gleichzei- tig die Auswahl. Mit der Taste EXIT schließen Sie das Hauptmenü und gelangen wieder zum TV Bild. Bitte beachten Sie, dass sich das Menü automatisch nach einigen Sekun- den schließt, wenn keine Taste gedrückt wird. Folgende Hauptmenüs können Sie wählen

• Menü OPTIONEN38 von 72 HINWEIS! Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bildschirm abwei- chen. HINWEIS! Je nachdem, welche Quelle Sie gewählt haben, sind nicht alle Menüs verfügbar. Um nicht verfügbare Menüs aufzurufen, müs- sen Sie zunächst die Quelle wechseln. 8.2. Menüsystem

KANAL Automatische Suche DVB-S Manuelle Suche ATV manuelle Suche Satelliteneinstellungen Programme Bearbeiten Signalinformation CI Informationen Auswählen Zurück Auswählen Verlassen 0(18 2. (;,7 Menüpunkt Einstellung AUTOMATISCHE SUCHE Hier führen Sie einen Programmsuchlauf durch. Es stehen Ihnen unterschiedliche Suchoptio- nen zur Verfügung. Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK, um die Sendersuche zu star- ten. Mit MENU können Sie die Suche vorzeitig ab- brechen. Die bis dahin gefundenen Sender werden gespeichert.DE 39 von 72 DVB-T MANUELLE SUCHE (nur bei DVB-T) Hier können Sie eine manuelle Programmie- rung für einzelne Sender im DVB-T Modus durchführen, wenn das eingespeiste Signal über Antenne kommt. Diese Option steht nur zur Verfügung, wenn zuvor ANTENNE als Eingangsquelle gewählt wurde. VHF / UHF Wählen Sie den zu durchsuchenden Kanal. Drücken Sie OK, um den Suchlauf zu star- ten. Die Signalqualität wird anhand eines Bal- kens unterhalb darge- stellt. DTV Anzahl der gefundenen digitalen TV-Sender wird angezeigt. RADIO Anzahl der gefundenen digitalen Radiosender wird angezeigt. DATEN Anzahl der gefundenen Datenkanäle wird an- gezeigt. DVB-C MANUELLE SUCHE (nur bei DVB-C) Hier können Sie eine manuelle Programmie- rung für einzelne Sender im DVB-C Modus durchführen, wenn das eingespeiste Signal über Kabel kommt. Diese Option steht nur zur Verfügung, wenn zuvor KABEL als Eingangsquelle gewählt wur- de. FREQUENZ Suchfrequenz einstellen mit oder den Zif- ferntasten der Fernbe- dienung SYMBOL Symbolrate einstellen. QAM TYPE Modulation einstellen.40 von 72 DTV Anzahl der gefundenen digitalen TV-Sender wird angezeigt. RADIO Anzahl der gefundenen digitalen Radiosender wird angezeigt. DATEN Anzahl der gefundenen Datenkanäle wird ange- zeigt. DVB-S MANUELLE SUCHE (nur bei DVB-S) Hier können Sie eine manuelle Programmie- rung für einzelne Sender im DVB-S Modus durchführen, wenn das eingespeiste Signal über Satellitenantenne kommt. Diese Option steht nur zur Verfügung, wenn zuvor SATELLIT als Eingangsquelle gewählt wurde. SATELLIT Wählen Sie den Satellit aus, über den der Such- lauf gestartet werden soll. TRANSPONDER Wählen Sie den Trans- ponder aus, über den der Suchlauf gestartet wer- den soll. UNICABLE Wählen Sie EINSTEL- LUNGEN, wenn Sie mehrere Receiver und ein Unikabelsystem ha- ben. Im Anschluss kön- nen weitere Einstel- lungen vorgenommen werden: USERBAND/

QUENZ und POSITI- ON. NETZWERKSU- CHE Netzwerksuche aktivie- ren/deaktivieren.DE 41 von 72 SUCHMODUS Suchmodus auswählen. FREI: Suche nach frei verfügbaren Sendern. FREI+ VERSCHLÜSSELT: Suche nach frei verfüg- baren und verschlüssel- ten Sendern. SERVICE TYPE Service Type wählen. DTV: Suche nach digita- len TV-Sendern. DTV+RADIO: Suche nach digitalen TV- und Radiosendern. SUCHEN Suchlauf starten mit OK. ATV MANUELLE SUCHE Hier können Sie eine manuelle Programmie- rung für einzelne Sender im ATV-Modus durch- führen. PROGRAMM NR. Wählen Sie die Pro- grammnummer, für die Sie die Suche durchfüh- ren wollen. FARBSYSTEM PAL, SECAM, AUTO. TONSYSTEM BG, I, DK, L, M. Für Deutschland ist das Ton- System BG eingestellt. FEINABSTIM- MUNG Führen Sie mit die Feinabstimmung durch AFC Stellen Sie die automati- sche Feinabstimmung auf EIN, wenn Sie diese im- mer durchführen wollen. SUCHEN Starten Sie mit den Sendersuchlauf42 von 72 SPEICHERN Drücken Sie die rote Tas- te auf der Fernbedienung, um den gefundenen Sen- der zu speichern. SATELLITENEIN- STELLUNG Satellitenliste anzeigen. Mit der roten Taste [PROGRAMM] fügen Sie einen neuen Satelliten hinzu.

SATELLITEN HINZUFÜGEN

SATELLITENNAME Mit den Zahlentasten der Fernbedienung ge- ben Sie den Namen des neuen Satelliten ein. Taste 1 = A,B,C,1; Taste 2 = D, E, F, 2 etc. ORBIT POSITION Mit den Richtungstasten wählen Sie die Orbit Position WEST oder EAST. Mit den Zah- lentasten geben Sie die Gradzahl ein. LNB FREQUENZ Geben Sie hier an, welchen LNB-Typ Sie benut- zen. DISEQC 1.0/1.1 Wenn Sie Diseqc nutzen, nehmen Sie hier ihre Einstellungen vor. TON 22KHZ Benutzt ihre Satellitenanlage 22KHZ Ton für den Empfang, so können Sie hier ihre Einstel- lungen vornehmen. TRANSPONDER Hier können Sie die Transponderdaten für den neuen Satelliten eingeben: FREQUENZ Geben Sie über die Zahlentasten die Fre- quenz ein. SYMBOLRATE Geben Sie über die Zahlentasten die Sym- bolrate ein.DE 43 von 72 POLARISATION Wählen Sie mit die Polarisationsebene. UNICABLE EINSTELLUNGEN Wenn Sie Unikabel nutzen, können Sie hier ihre Einstellungen vornehmen. BAND Wählen Sie das gewünschte Frequenzband KU oder C. Mit der gelben Taste [REPEAT] löschen Sie ei- nen Satelliten aus der Liste.

Wählen Sie den zu löschenden Satelliten aus der Liste und drücken Sie die gelbe Taste [RE- PEAT]. Bestätigen Sie die Abfrage mit JA. Drücken Sie die Taste OK, um den angewähl- ten Satelliten zu bearbeiten. SATELLITEN BEARBEITEN Die Einstellmöglichkeiten entsprechen denen von SATELLITEN HINZUFÜGEN. Lediglich die Änderung des Satellitennamens und der Orbit Position sind nicht möglich. PROGRAMME BEARBEITEN Hier sehen Sie die aktuell gespeicherten Sen- der. Für jeden Sender können Sie die nachfol- genden Einstellungen vornehmen. LÖSCHEN Wählen Sie den Sender an, den Sie löschen möchten, und drücken Sie die rote Taste [PROGRAM]. Drücken Sie die Taste JA, wenn Sie sich si- cher sind, dass Sie den Sender löschen möch- ten. Drücken Sie die Taste NEIN, wenn Sie den Vorgang abbrechen möchten.44 von 72 UMBENENNEN (nur bei ATV) Wählen Sie den Sender an, den Sie umbenen- nen möchten, und drücken Sie die grüne Tas- te [INTRO]. Nun können Sie den ersten Buchstaben än- dern: Über die Richtungstasten können Sie im Zeichensatz hoch und runter scrollen. Gehen Sie mit der Richtungstaste auf den nächsten Buchstaben usw. Am Ende drücken Sie noch einmal die grüne Taste [INTRO], um den Namen zu speichern. BEWEGEN Wählen Sie den Sender an und drücken Sie die gelbe Taste [REPEAT]. Verschieben Sie den Sender mit auf den gewünschten Platz und drücken Sie die gelbe Taste [REPEAT] ein weiteres Mal. Die anderen Sender werden ent- sprechend mit verschoben. ÜBERSPRINGEN Wählen Sie den Sender an, den Sie beim Durchblättern der Sender über die Tasten P+/- überspringen möchten, und drücken Sie die blaue Taste [AB]. Der Sender kann weiterhin über die Zifferntas- ten angewählt werden. FAV Um einen Sender in eine Favoritenliste abzu- speichern, markieren Sie diesen und drücken die Taste FAV. Die Favoritenlisten rufen Sie über die Tasten der Fernbedienung auf.

Drücken Sie 0 auf der Fernbedienung um das Menü SENDER LÖSCHEN aufzurufen. Mit wählen Sie ALLE, um alle Sender zu lö- schen oder DTV bzw. ATV, um alle digitale oder alle analoge Sender zu löschen. Bestäti- gen Sie ihre Auswahl mit OK.DE 45 von 72 SIGNALINFORMA- TION Hier werden die Signalinformationen des ein- gestellten Senders angezeigt. Diese Option steht Ihnen nur im DTV Modus zur Verfügung. CI INFORMATION (CI+) Wenn Sie kostenpflichtige Kanäle anschau- en möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbie- ter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. Hinweise zu den Ein- stellungen finden Sie in der mit dem Modul gelieferten Dokumentation. Installieren Sie die CI-Komponenten auf fol- gende Weise in Ihrem Fernsehgerät: Schalten Sie das Fernsehgerät aus und zie- hen Sie den Netzstecker. Setzen Sie zunächst das CI-Modul in den Steckplatz an der Seite des LCD-TVs ein. An- schließend stecken Sie die Karte ein. HINWEIS! Beachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dürfen, wenn das Gerät vom Strom- netz getrennt ist. Das CI-Modul muss richtig herum ein- gesetzt werden; falsch herum lässt es sich nicht einschieben. CI-Modul oder Fernsehgerät können beschädigt wer- den, falls Sie versuchen, das CI-Modul mit Gewalt einzuschieben. Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte er- kannt wird. Bei manchen CAM-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im Menü CI INFORMATIONEN aus- führen können.46 von 72

8.2.2. Videorekorder manuell speichern

Die manuelle Programmsuche können Sie verwenden, um z. B. einen Vi- deorekorder auf das LCD-TV einzustellen. Nachdem LCD-TV und Videorekorder über das Antennenkabel miteinan- der verbunden sind, stellen Sie Ihren Videorekorder auf das Testsignal. Führen Sie eine manuelle Programmsuche im Suchlauf mit dem LCD-TV durch.

BILD Bildmodus Standard Kontrast 50 Helligkeit 50 Farbe 50 Schärfe 50 Farbton 50 Farbtemperatur Normal Bildformat Auto Rauschreduktion Mittel Dyn. Kontrast Aus HDMI Modus Over Scan AuswählenZurückAuswählen Verlassen 0(18 2. (;,7 Menüpunkt Einstellung BILDMODUS Bildmodus wählen: STANDARD, DYNAMIK, MILD, BENUTZER. Diese Funktion entspricht der Taste P.MODE. Bei der Einstellung BENUTZER können Sie KON- TRAST, HELLIGKEIT, FARBE, SCHÄRFE und FARBTON selbst einstellen. Bei den anderen Ein- stellungen sind diese Parameter fest definiert. KONTRAST Kontrast verringern bzw. erhöhen (Skala 0 - 100). HELLIGKEIT Helligkeit verringern bzw. erhöhen (Skala 0 - 100). FARBE Farbe verringern bzw. erhöhen (Skala 0 - 100). SCHÄRFE Schärfe verringern bzw. erhöhen (Skala 0 - 100). FARBTON Farbton Einstellungen nur bei NTSC-Empfang verfüg- bar FARBTEM- PERATUR Farbtemperatur wählen: KALT, NORMAL und WARM. BILDFORMAT Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SIZEDE 47 von 72 RAUSCH- REDUKTION Mit dieser Funktion können Sie das Bildrauschen ver- ringern und die Bildqualität bei schwachem Signal verbessern. Wählen Sie zwischen AUS, NIEDRIG, MITTEL und HOCH. DYN. KONTRAST Schalten Sie hier den dynamischen Kontrast EIN oder AUS. HDMI MODUS Pixelgenaue Darstellung (Einstellung 1:1) oder ver- größerte Darstellung je nach angeschlossener HDMI Quelle (Einstellung OVERSCAN). Diese Einstellung steht nur im HDMI-Modus zur Ver- fügung.

TON Tonmodus Standard 120Hz 50 500Hz 50 1.5KHz 50 5KHz 50 10KHz 50 Balance 50 Autom. Lautstärke Aus Surround Sound Aus AD Auswahl Ein Hörgeschädigte Aus AuswählenZurück Auswählen Verlassen 0(18 2. (;,7 Menüpunkt Einstellung TONMODUS Audiomodus wählen: STANDARD, MU- SIK, FILM, SPORT, BENUTZER. Diese Funktion entspricht der Taste S.MODE. Bei der Einstellung BENUTZER können Sie 120HZ, 500HZ, 1.5KHZ, 5KHZ, 10KHZ und BALANCE selbst einstellen. Bei den anderen Einstellungen sind diese Parameter fest definiert. 120HZ Frequenzbereich um 120 Hz verringern bzw. erhöhen (Skala 0 - 100). 500HZ Frequenzbereich um 500 Hz verringern bzw. erhöhen (Skala 0 - 100). 1.5KHZ Frequenzbereich um 1.5 kHz verringern bzw. erhöhen (Skala 0 - 100).48 von 72 5KHZ Frequenzbereich um 5 kHz verringern bzw. erhöhen (Skala 0 - 100). 10KHZ Frequenzbereich um 10 kHz verringern bzw. erhöhen (Skala 0 - 100). BALANCE Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher ein. AUTOM. LAUTSTÄRKE Die Funktion AVL (Automatic Volume Li- miting) gleicht die unterschiedlichen Laut- stärken der verschiedenen Sendungen aus. Stellen Sie auf AUS, so hören Sie die Origi- nallautstärken. Stellen Sie auf EIN, so hören Sie eine gleichmäßige Lautstärke. SURROUND SOUND Surround Effekt ein-/ausschalten AD AUSWAHL Erzählermodus aktiveren/deaktivieren, so- wie Lautstärke einstellen. Verfügbar nur im DTV-Modus. Unterstützung abhängig von der Sendung:

Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung auf EIN stellen, um diese Signa- le zu empfangenDE 49 von 72

ZEIT Uhr 18/Nov 12:33 Ausschaltzeit Aus Einschaltzeit Aus Einschlaf-Timer Aus Zeitzone GMT+1 Autom. Abschaltung 3 H OSD Zeit 30s Zurück Verlassen 0(18 2. (;,7 Auswählen Auswählen Menüpunkt Einstellung UHR Anzeige der Uhrzeit. Einstellung nicht mög- lich. Diese Option steht nur im DTV Modus zur Verfügung. AUSSCHALTZEIT Wählen Sie eine Uhrzeit, zu der sich das Gerät automatisch abschaltet. EINSCHALTZEIT Wählen Sie eine Uhrzeit, zu der sich das Gerät automatisch einschaltet. Stellen Sie hier auch die SIGNALQUELLE, PROGRAMM NR. und LAUTSTÄRKE ein EINSCHLAF-TIMER Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausschaltet. Wählen Sie AUS, um die Funktion zu been- den. ZEITZONE Hierüber können Sie die Zeitzone einstellen. Diese Option steht nur im DTV Modus zur Verfügung. AUTOM. ABSCHALTUNG Stellen Sie hier die Zeit ein, wonach sich der LCD-TV automatisch ausschaltet, wenn kei- ne Bedienung über das Bedienfeld oder der Fernbedienung innerhalb der vorgegeben Zeit stattgefunden hat. Dies ist eine Funktion die dem Umweltschutz dient.50 von 72 OSD ZEIT Hier können Sie die Zeit einstellen, nach der das OSD-Menü sich automatisch schließt

SPERREN System sperren Aus Passwort ändern Sender sperren Jugendschutz Aus Tastensperre Aus Auswählen ZurückAuswählen Verlassen 0(18 2. (;,7 Menüpunkt Einstellung SYSTEM SPERREN Hierüber schalten Sie die Einstellungen SEN- DER SPERREN, ALTERSVORGABE und TASTENSPERRE frei. Geben Sie dafür das Passwort ein. Im Auslieferungszustand: 0000. PASSWORT ÄNDERN Es öffnet sich ein Feld zur Eingabe der Pass- wörter. ALTES PASS- WORT EIN- GEBEN Geben Sie mit den Ziffern- tasten das bestehende Pass- wort ein. Im Auslieferungszu- stand: 0000. NEUES PASSWORT EINGEBEN Geben Sie ein neues vierstel- liges Passwort ein. NEUES PASSWORT EINGEBEN Geben Sie das neue Passwort noch mal ein. Das neue Pass- wort wird gespeichertDE 51 von 72 HINWEIS! Notieren Sie sich das neue Pass- wort. Es wird beim Wiederherstel- len der Werkseinstellungen nicht zurückgesetzt. Sollten Sie das Passwort vergessen haben, be- nutzen Sie das Master-Passwort „7948“. SENDER SPERREN Legen Sie hier fest welche Sender gesperrt werden soll JUGENDSCHUTZ Hier können Sie das Alter wählen. Diese Option steht nur im DTV Modus zur Ver- fügung. TASTENSPERRE Hierüber schalten Sie die Tastensperre für die Bedienelemente am LCD-TV ein oder aus. Der LCD-TV kann dann nur über die Fernbedie- nung bedient werden.52 von 72

8.2.7. Menü OPTIONEN

OPTIONEN OSD Sprache Deutsch Audiosprache Deutsch Untertitelsprache Deutsch Blauer Bildschirm Ein Erstinstallation Werkseinstellungen Energiesparmodus Aus Screen Saver Aus AuswählenZurückAuswählen Verlassen 0(18 2. (;,7 Menüpunkt Einstellung OSD SPRACHE Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um. AUDIOSPRACHEN Wird die aktuelle Sendung in mehreren Spra- chen ausgestrahlt, so können Sie hier ihre be- vorzugte Sprache einstellen. Diese wird ent- sprechend wiedergegeben. Sie können ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen. UNTERTITELSPRA- CHEN Wird die aktuelle Sendung mit mehreren Un- tertitelsprachen ausgestrahlt, so können Sie hier ihre bevorzugte Sprache einstellen. Diese wird entsprechend wiedergegeben. Sie können ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen. BLAUER BILDSCHIRM Wenn das LCD-TV kein Signal empfängt, er- scheint statt des „Schnee-“ oder des schwarzen Bildes ein blauer Hintergrund. ERSTINSTALLATI-

Hier können Sie das Menü zur Erstinstallation aufrufen. WERKSEINSTEL- LUNGEN Stellen Sie hier die Werkseinstellungen ein. Da- bei haben Sie die Möglichkeit das Gerät oder den Speicher zurückzusetzen. ENERGIESPAR- MODUS Aktivieren/Deaktivieren des Energiesparmodus:

AUS, NIEDRIG, MITTEL, HOCH.DE

53 von 72 SCREEN SAVER Drücken Sie OK, um den Bildschirmschoner auszuwählen. Mit aktivieren Sie den Bild- schirmschoner. Nutzen Sie den Bildschirmscho- ner z. B. beim Hören von Radiosendern, um die Displaybeleuchtung abzuschaltet und Ener- gie zu sparen. Ein Druck auf eine beliebige Tas- te der Fernbedienung schaltet den Bildschirm- schoner wieder aus.

Drücken Sie während des TV-Betriebs die Taste OK, um die SENDERLIS- TE aufzurufen. Folgende Optionen stehen Ihnen hier zur Verfügung: Taste Eintrag Funktion

Mit diesen Tasten können Sie sich abwärts/aufwärts in der Senderliste bewegen. Drücken Sie die Taste OK, um auf den aktuell gewählten Sender umzuschalten. Rote Taste [PRO- GRAM] SUCHEN Diese Option ermöglicht eine Sender- suche über ein Tastenfeld. Geben Sie den Namen des gesuchten Senders ein, indem Sie mit den Pfeiltasten die ge- wünschten Zeichen anwählen und je- weils mit der Taste OK bestätigen. So- bald Sie ein Zeichen eingeben, werden automatisch alle Sender angezeigt, die mit diesem Zeichen beginnen. Wählen Sie im Anschluss den Eintrag OK und bestätigen Sie mit der Taste OK. Das Ge- rät schaltet nun auf den ersten Sender der gefundenen Auswahl. Blaue Taste [A-B] SORTIEREN Mit dieser Option können Sie die Sortie- rung der Senderliste festlegen: STANDARD: Die Sender werden nach den Standard-Vorgaben sortiert. FREQUENZ: Die Sender werden nach der Frequenz sortiert. SERVICE NAME: Die Sender werden nache dem Namen sortiert. SATELLITENNAME: Die Sender wer- den nach dem Satellitennamen sortiert.54 von 72 Gelbe Taste [REPEAT] LISTE WÄHLEN Hier können die unterschiedlichen Sen- derlisten aufgerufen werden: DTV, RA- DIO, DATEN und ATV. Grüne Taste [INTRO] SATELLI- TENLISTE Wählen Sie mit dieser Option einen Sa- telliten. In der Senderliste werden da- raufhin nur dessen Sender aufgeführt. Wenn die Senderliste alle Sender auffüh- ren soll, wählen Sie den Eintrag ALL SA- TELLITE.

SEITE ZURÜCK/ VOR Mit diesen Tasten können Sie sich in 10er Schritten durch die einzelnen Seiten der Senderliste bewegen.

AUSWÄH- LEN Mit dieser Taste bestätigen Sie Ihre Aus- wahl.DE 55 von 72

Über den Media Modus wird der USB-Anschluss angesteuert. 9.1. Hinweise zur USB Nutzung

• Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Play- er, externe Festplatten) mit diesem LCD-TV nicht kompatibel.

• Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Ka- bel, da Kompatibilitätsprobleme entstehen können.

• Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergege- ben wird.

• Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie soll- ten insbesondere nicht mehrmals schnell hintereinander das USB-Ge- rät ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Gerät und besonders am LCD-TV selbst entstehen. 9.2. Vom TV- zum Media-Modus wechseln

9.2.1. Medienwiedergabe über USB-Anschuss

Mit der Taste INPUT rufen Sie die Auswahlliste der Quellen auf. Über die Richtungstasten gehen Sie zu MEDIEN. Bestätigen Sie Ihre Wahl mit der Taste OK. Wenn Sie zum TV-Modus zurückkehren wollen, drücken Sie die Taste EXIT 9.3. Media Menüsystem Sobald Sie einen USB-Datenträger an den Fernseher angeschlossen ha- ben, können Sie zwischen 4 Medientypen wählen:

• FOTO - zur Wiedergabe von Fotodateien

• MUSIK - zur Wiedergaben vom Musikdateien

• FILM - zur Wiedergabe vom Filmen

• TEXT - zur Anzeige von Texten (*.txt) Je nach ausgewählter Option stehen Ihnen unterschiedlichen Funktionen zur Verfügung. Diese werden im unteren Teil des Bildschirms dargestellt. Im Menü der jeweiligen Medien FILM, MUSIK, FOTO, TEXT können Sie Objekte anwählen und mit der roten Taste löschen. Um den Medienbrowser zu verlassen, drücken Sie die Taste EXIT.56 von 72 9.4. Fotos anzeigen Wenn Sie FOTO aus dem Hauptmenü wählen, werden die verfügbaren Bilddateien gefiltert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit das gewünschte Foto aus, um es anzuzei- gen. Drücken Sie OK, um das Foto anzuzeigen. Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK. − WIEDERGABE/PAUSE: Starten/Unterbrechen Sie die Diashow aller Fotos. − VORHERIGE/NÄCHSTE: Voriges/nächstes Bild anzeigen. − STOP: Wiedergabe der Diashow stoppen. − ALLE: Stellen Sie eine Wiederholung der Diashow ein − MUSIK: Hintergrundmusik ein-/ausschalten − WIEDERG. LISTE: Zeigt die Wiedergabeliste der Bilder an − INFO.: Zeigt Informationen zum angezeigten Bild an − DREHEN-/+: Dreht das gewählte Bild um 90 Grad gegen/im Uhr- zeigersinn − ZOOM+/-: Vergrößert/verkleinert das angezeigte Bild − VERSCHIEBEN: Haben Sie zuvor mit der Zoom-Funktion die Dar- stellung vergrößert, können Sie mit den Richtungstasten die nicht sichtbaren Bereiche anwählen. Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzu- kehrenDE 57 von 72 9.5. Musik wiedergeben Wenn Sie MUSIK aus dem Hauptmenü wählen, werden die verfügbaren Musikdateien gefiltert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit das gewünschte Musikstück aus, um es wiederzugeben. Drücken Sie OK, um das Stück zu starten. Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK. − WIEDERGABE/PAUSE: Starten/Unterbrechen Sie die Wiederga- be des Musikstücks − FR/FF: Schneller Rücklauf/Vorlauf − VORHERIGE/NÄCHSTE: Voriges/nächstes Musikstück wieder- geben − STOP: Wiedergabe des Musikstücks stoppen − ALLE: Stellen Sie eine Wiederholung der Titel ein − STUMM: Stummschalten der Wiedergabe − WIEDERG. LISTE: Zeigt die Wiedergabeliste der Musiktitel an − INFO.: Zeigt Informationen zum angezeigten Titel an − ZEIT: Titel zu einem bestimmten Zeitpunkt starten Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzu- kehren.58 von 72 9.6. Videos wiedergeben Wenn Sie FILM aus dem Hauptmenü wählen, werden die verfügbaren Vi- deodateien gefiltert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit das gewünschte Video aus, um es wieder- zugeben. Drücken Sie OK, um das Video zu starten. Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK. − WIEDERGABE/PAUSE: Starten/Unterbrechen Sie die Wiederga- be des Videos. − FR/FF: Schneller Rücklauf/Vorlauf − VORHERIGE/NÄCHSTE: Voriges/nächstes Video anzeigen − STOP: Wiedergabe des Videos stoppen − ALLE: Stellen Sie eine Wiederholung der Videos ein. − SETZE A: Wiederholt ein Video innerhalb eines bestimmten Ab- schnittes − WIEDERG. LISTE: Zeigt die Wiedergabeliste der Videos an − INFO.: Zeigt Informationen zur angezeigten Videodatei an − ZEITLUPE: Zeitlupendarstellung − SCHRITT VOR: Schrittweise Wiedergabe − ZEIT: Video zu einem bestimmten Zeitpunkt starten − ZOOM+/-: Vergrößert/verkleinert das angezeigte Bild − BILDFORMAT: Bildformat ändern − VERSCHIEBEN: Haben Sie zuvor mit der Zoom-Funktion die Dar- stellung vergrößert, können Sie mit den Richtungstasten die nicht sichtbaren Bereiche anwählen. Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzu- kehren.DE 59 von 72 9.7. Text wiedergeben Wenn Sie TEXT aus dem Hauptmenü wählen, werden die verfügbaren Dateien gefiltert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit den gewünschten Text aus, um ihn darzu- stellen. Drücken Sie OK, um den Text darzustellen. Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK. − SEITE +/-: Seiten vor-/zurückblättern − VORHERIGE/NÄCHSTE: Voriges/nächstes Textdokument an- zeigen. − STOP: Anzeige stoppen − MUSIK: Hintergrundmusik ein-/ausschalten − WIEDERG. LISTE: Zeigt die Wiedergabeliste der Textdokumen- te an − INFO.: Zeigt Informationen zum angezeigten Textdokument an Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzu- kehren.60 von 72

10. EPG - Programmführer

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“. In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender. Drücken Sie die Taste EPG, um den Programmführer zu öffnen. Wählen Sie mit einen Sender aus. Wählen Sie mit einen Tag aus. Blättern Sie mit bzw. durch die Sendungen. HINWEIS! Die angezeigten Programminformationen werden von den Sen- deanstalten erstellt. Falls keine Programminformation darge- stellt wird, ist dies kein Fehler Ihres LCD-TVs. Die folgende Tabelle zeigt die Optionen für den PROGRAMMFÜHRER: Taste Eintrag Funktion Grüne Taste [INTRO] ANZEIGEN Zeigt eine detaillierte Beschreibung der markierten Sendung (falls ver- fügbar). Drücken Sie die Taste noch einmal, um die Beschreibung auszublenden. Gelbe Taste [REPEAT] ZEITPLAN Zeigt die Liste der Sendungen an, die über die Erinnerungsfunktion pro- grammiert wurden. Zur Programmie- rung einer Erinnerung siehe nächs- ten Punkt. Mit der roten Taste [PROGRAM] können Sie eine Sendung aus dem Zeitplan löschen. Blaue Taste [AB] ERINNERUNG Nimmt die ausgewählte Sendung in den Zeitplan auf. Sobald der pro- grammierte Zeitpunkt erreicht wird, schaltet das Gerät automatisch auf die programmierte Sendung um. Eine Erinnerung der aktuellen Sen- dung ist nicht möglich.DE 61 von 72

WÄHLEN Mit den Richtungstasten bewegen Sie sich innerhalb des Programmfüh- rers.

NÄCHSTER TAG Das Programm des nächsten Tages wird aufgerufen.

VORHERIGER TAG Das Programm des vorherigen Ta- ges wird aufgerufen. Dies ist nur bis zum aktuellen Tag möglich. Das Pro- gramm der Vergangenheit wird nicht angezeigt.

Bestätigen Sie die Auswahl oder die Einstellung.

Fehlfunktionen können manchmal banale Ursachen haben, aber manch- mal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hier- mit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Die Telefonnummer finden Sie auf der Innenseite des rückwärtigen Umschlages unter den Garantiebe- dingungen. Fehler Lösung Es erscheint kein Bild und es ist kein Ton zu hören.

• Überprüfen Sie, ob das Netzkabel rich- tig an der Steckdose und am Gerät ange- schlossen ist.

• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.

• Kontrollieren Sie, ob der Netzschalter ein- geschaltet ist. Es erscheint kein Bild. Es erscheint kein Bild von AV.

• Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.

• Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.

• Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.62 von 72 Es ist kein Ton zu hö- ren.

• Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.

• Vergewissern Sie sich, dass die Stumm- schaltung nicht aktiviert ist. Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hö- ren.

• Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne ange- schlossen ist. Das Bild ist nicht deutlich.

• Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne ange- schlossen ist. Das Bild ist zu hell oder zu dunkel.

• Überprüfen Sie die Einstellungen von Kon- trast und Helligkeit. Das Bild ist nicht scharf.

• Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne ange- schlossen ist.

• Überprüfen Sie die Einstellungen der Schärfe und Rauschreduktion im Menü BILD. Es erscheint ein Dop- pel- oder Dreifach- bild.

• Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.

• Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen. Das Bild ist gepunk- tet.

• Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuch- ten, etc. vor.

• Es besteht möglicherweise eine Interfe- renz zwischen dem Antennen- und Strom- kabel. Legen Sie die Kabel weiter ausein- ander.DE 63 von 72 Es erscheinen Streifen am Bildschirm oder die Farben verblas- sen.

• Liegt eine Interferenz von einem anderen Gerät vor?

• Übertragungsantennen von Radiostatio- nen oder Antennen von Funkamateuren und tragbare Telefone können auch Inter- ferenzen verursachen.

• Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interfe- renz möglicherweise verursacht. Die Bedienknöpfe am Gerät funktionieren nicht

• Eventuell ist die Kindersicherung aktiviert. Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig ein- gelegt sind.

• Vergewissern Sie sich, dass das Sensor- fenster nicht starker Lichteinstrahlung ausgesetzt ist. 11.1. Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stel- len:

• Welche externen Geräte sind angeschlossen?

• Welche Meldungen erscheinen auf dem Bildschirm?

• Bei welchem Bedienungsschritt ist das Problem aufgetreten?

• Falls Sie einen PC an das Gerät angeschlossen haben: − Wie sieht Ihre Rechnerkonfiguration aus? − Welche Software haben Sie beim Auftreten des Fehlers verwen- det?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternom- men?

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.64 von 72 11.2. Pixelfehler bei LCD-TVs Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fäl- len zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auflösung von 1.366 x 768 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 3,1 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Tran- sistoren und des damit verbundenen äußerst komplexen Fertigungspro- zesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteue- rung von Pixel bzw. einzelnen Sub-Pixel kommen. Pixel- fehlerklas-

Fehlertyp 1 ständig leuchtender Pixel Fehlertyp 2 ständig schwarzer Pixel Fehlertyp3 defekter Subpixel leuchtend schwarz

n* = 1,5 Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bild- schirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist. 5 Pixel Zeilen Sub-Pixel Pixel blau grün rot 5 PixelDE 65 von 72 11.3. Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: WARNUNG! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fern- sehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben.

• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpo- lierung zu stark abwischen, könnte die Hochglanzpolierung zerkratzt werden

• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reini- gungsmittel.

• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.

• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zu- rückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.

• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultraviolet- ter Strahlung aus.

• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das LCD-TV zu transportieren. ACHTUNG! Es befinden sich keine zu wartenden oder zu reinigenden Teile in- nerhalb des Bildschirmgehäuses.66 von 72

Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in ei- ner Verpackung. Verpackungen sind aus Materialien herge- stellt, die umweltschonend entsorgt und einem fachgerech- ten Recycling zugeführt werden können. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglich- keiten einer umweltgerechten Entsorgung. Batterien Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.DE 67 von 72

13. Technische Daten /Produktdatenblatt

LCD-TV Gerätebezeichnung P14108 (MD 21279) Nennspannung 220 - 240 V ~ 50 Hz Bildschirmgröße 69,9 cm (27,5“) LCD; 16:9-Display Leistungsaufnahme max. 65 Watt Leistungsaufnahme Standby < 0,5 W Leistungsaufnahme im Aus-Zustand 0 W Ausgangsleistung Lautsprecher 2 x 8 Watt RMS Audio Stereo / Nicam Physikalische Auflösung 1.366 x 768 Pixel TV-System PAL, SECAM, B/G, D/K, K’, I/I, L/L’ Programmplätze 199 (ATV) / 4.000 (DTV) Antenneneingang 75 Ohm Kanäle VHF (Band I/III) UHF (BAND U) HYPERBAND KABEL-TV (S1-S20) / (S21-S41) HD DVB-T HD DVB-C DVB-S268 von 72 Anschlüsse Antennenanschluss (analog/digital) Satellitenanschluss 1 x USB Video 4 x HDMI® In mit HDCP-Entschlüsse- lung 1 x SCART 1 x VGA (15 Pin D-Sub) Composite Video In (Adapter 3,5mm Klinke auf Cinch) Component Video In (YUV) (Adapter 3,5 mm Klinke auf Cinch) Audio Stereo Audio In für Composite Vi- deo/YUV (Adapter 3,5 mm Klinke auf Cinch) Kopfhörerausgang (3,5 mm Klinke) PC Audio In (3,5 mm Klinke) Digital Audio Out (SPDIF) (koaxial) Laufwerke / Speichermedien Laufwerke USB Unterstützte Formate

Foto: JPG, PNG Musik: MP3 Film: MPEG 1/2/4, MKV MPEG4, Xvid Text: TXT Kapazitätsgrößen USB max. 1 TB

Fernbedienung Übertragungsart Infrarot LED-Klasse 1 Batterientyp 2 x 1,5V AAA R03/LR03

Aufgrund der Vielzahl unterschiedlicher Codecs, kann die Wiedergabe aller Formate nicht gewährleistet werden.DE 69 von 72 Abmessungen / Umgebungstemperaturen Zulässige Umgebungstempe- ratur +5 °C - +35 °C Zulässige relative Luftfeuchtig- keit 20 % - 85 % Abmessungen ohne Fuß (B x H x T) ca. 645 x 400 x 80 mm Abmessungen mit Fuß (B x H x T) ca. 645 x 450 x 186 mm Gewicht ohne Fuß ca. 4,1 kg Gewicht mit Fuß ca. 4,8 kg Wandmontage Vesa Standard, Lochabstand 200 x 100 mm

Wandhalterung nicht im Lieferumfang enthalten. Achten Sie bei der Montage darauf, dass Schrauben der Größe M4 verwendet werden. Die Länge der Schraube ergibt sich aus der Dicke der Wandhalterung zuzüglich 9 mm.70 von 72DE 71 von 72

Copyright © 2014 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich ge- schützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmi- gung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scannen und die Anlei- tung über das Serviceportal auf Ihr mobiles Endgerät laden.72 von 72

Anschließen 9 Gerät mit HDMI 35 Stromversorgung 21 Aufstellungsort 7

Batterien 10, 20, 66 Betriebssicherheit 6 Bildeinstellungen 27, 46

Favoritenliste 28 Fernbedienung 16

Geräte anschließen 31 Geräteübersicht 13

HD ready 4 Hinweise zur Konformität 12

Pixelfehler 64 Problembehebung 61 Programmauswahl 26 Programmführer 60

Receiver 33 Reparatur 8 Rückseite 14

Senderliste 53 Sicherheitshinweise 6 Anschließen 9 Aufstellungsort 7 Betriebssicherheit 6 Stromversorgung 9 Stromversorgung 9 Stromversorgung anschließen 21

Technische Daten 67 Toneinstellungen 26, 47

10. EPG - elektronische programmagids
