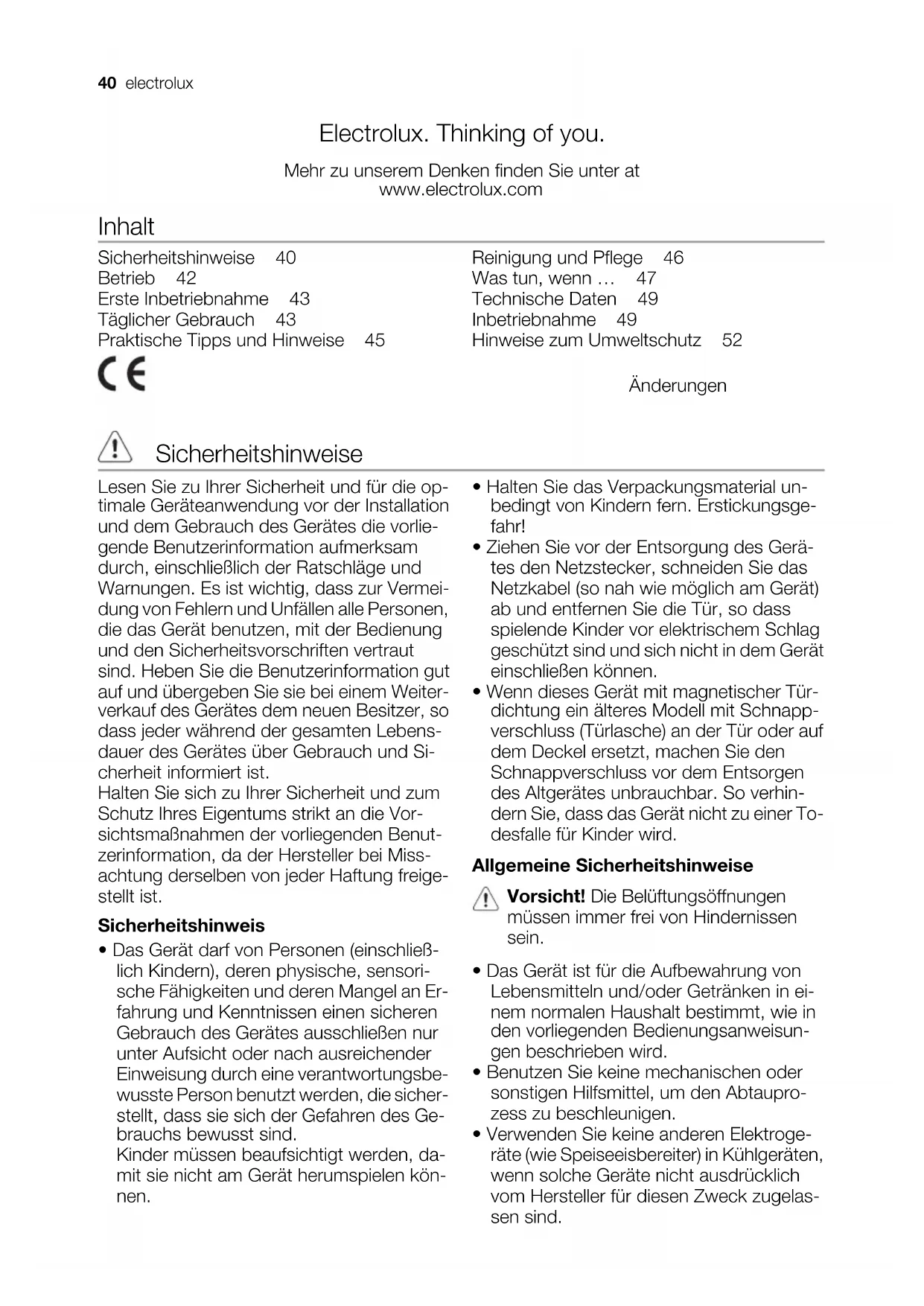

BEDIENUNGSANLEITUNG ENB34000X ELECTROLUX

• Das Gerät darf von Personen (einschließ- lich Kindern), deren physische, sensori- sche Fähigkeiten und deren Mangel an Er- fahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbe- wusste Person benutzt werden, die sicher- stellt, dass sie sich der Gefahren des Ge- brauchs bewusst sind. Kinder müssen beaufsichtigt werden, da- mit sie nicht am Gerät herumspielen kön- nen.

• Halten Sie das Verpackungsmaterial un- bedingt von Kindern fern. Erstickungsge- fahr!

• Ziehen Sie vor der Entsorgung des Gerä- tes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Tür- dichtung ein älteres Modell mit Schnapp- verschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhin- dern Sie, dass das Gerät nicht zu einer To- desfalle für Kinder wird. Allgemeine Sicherheitshinweise Vorsicht! Die Belüftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in ei- nem normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisun- gen beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtaupro- zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge- räte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelas- sen sind. 40 electrolux• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Käl- tekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das je- doch leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu be- schädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – offene Flammen und Zündfunken ver- meiden – den Raum, in dem das Gerät installiert ist, gut lüften

• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netz- kabel kann Kurzschlüsse und Feuer verur- sachen und/oder zu Stromschlägen füh- ren. Warnung! Elektrische Bauteile (Netzka- bel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompe- tenten Fachkraft ausgewechselt wer- den.

1. Das Netzkabel darf nicht verlängert

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netz- stecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in ei-

ne lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung, 10) Innenbeleuch- tung vorgesehen ist.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nas- sen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbren- nungen führen kann.

• Das Gerät nicht direkter Sonneneinstrah- lung aussetzen. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosi- onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. 11)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre- chend den Herstellerangaben aufbewah- ren.

• Die Lagerempfehlungen des Gerätehers- tellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anwei- sungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Ex- plosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen ver- ursachen, wenn es direkt nach der Ent- nahme aus dem Gefrierschrank gegessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzste- cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge- genständen.

• Keine scharfen Gegenstände zum Entfer- nen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an. Inbetriebnahme Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

10) wenn eine Abdeckung der

electrolux 41• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kom- pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati- on um das Gerät lassen; anderenfalls be- steht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanwei- sungen.

• Das Gerät sollte zur Vermeidung von Ver- brennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heiz- körpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzste- cker des Gerätes nach der Installation frei zugänglich ist.

• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 12) Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder ei- nem Elektro-Fachmann durchgeführt wer- den.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisier- ten Kundendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädi- genden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhal- ten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts ver- wendet wurden und mit dem Symbol markiert sind, können recycelt wer- den. Betrieb Einschalten des Geräts Stecken Sie den Stecker in die Wandsteck- dose. Drehen Sie den Temperaturregler im Uhrzei- gersinn auf eine mittlere Einstellung. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Aus- schalten des Geräts in die Position "O". Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mög- liche Kühlung zu erreichen. eine mittlere Einstellung ist im Allgemei- nen am besten geeignet. Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebens- mittel

• und vom Standort des Geräts. Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch.

12) Falls ein Wasseranschluss erforderlich ist

42 electroluxErste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, be- seitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen. Wichtig! Verwenden Sie keine Reinigungs- mittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird. Täglicher Gebrauch Einfrieren frischer Lebensmittel Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebens- mitteln für einen längeren Zeitraum. Für das Einfrieren frischer Lebensmittel ist ei- ne Änderung der mittleren Einstellung nicht erforderlich. Möchten Sie den Gefriervorgang beschleu- nigen, drehen Sie bitte den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen. Wichtig! In diesem Fall kann die Temperatur im Kühlschrank unter 0°C fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung. Legen Sie die einzufrierenden frischen Le- bensmittel in das obere Fach. Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten In- betriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrier- fach hinein legen. Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können unter Um- ständen sogar direkt aus dem Gefrierschrank entnommen und anschließend sofort ge- kocht oder gegart werden: in diesem Fall dauert der Garvorgang allerdings etwas län- ger. Verstellbare Ablagen/Einsätze Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Ein- setzen der Ablagen bieten. Positionierung der Türeinsätze Die Türeinsätze können in verschiedener Hö- he positioniert werden; damit ermöglichen Sie das Lagern verschieden großer Lebens- mittelpackungen. Bitte nehmen Sie die Einstellungen wie folgt vor: ziehen Sie den Einsatz langsam in Richtung der Pfeile soweit heraus, bis er ganz aus der Führung ist, und setzen Sie ihn dann nach Wunsch wieder ein. electrolux 43Flaschenablage Legen Sie die Flaschen (mit der Öffnung nach vorn) in die entsprechend vorbereitete Fla- schenablage ein. Wichtig! Ist die Ablage horizontal angeordnet, dürfen nur geschlossene Flaschen darin gelagert werden. Die Flaschenablage kann in der Neigung ver- stellt werden, damit bereits geöffnete Fla- schen geöffnet werden können. Zu diesem Zweck das Regal so hochziehen, dass es sich drehen und in die nächst höhere Ein- schubebene setzen lässt. Entnahme gefrorener Körbe aus dem Gefrierschrank Die Gefrierkörbe sind mit einem Anschlag ausgestattet, der die versehentliche Entnah- me oder ein Herausfallen verhindert. Um ei- nen Korb aus dem Gefrierschrank zu neh- men, drehen Sie den Korb zu sich her, bis er den Anschlag erreicht, und kippen den Korb mit der Vorderseite nach oben, bis er frei kommt. Wenn Sie den Korb wieder zurück in das Ge- rät legen möchten, heben Sie die Vorderseite des Korbs an und setzen ihn ein. Sobald Sie über die Endpunkte sind, drücken Sie den Korb wieder in seine ursprüngliche Position. 44 electrolux2

Praktische Tipps und Hinweise Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu hören, wenn das Kälte- mittel durch die Leitungen gepumpt wird. Das ist normal.

• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie hören ein Surren und ein pulsierendes Geräusch vom Kompressor. Das ist normal.

• Die thermische Ausdehnung kann ein plötzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche phy- sikalische Erscheinung. Das ist normal.

• Beim Ein- oder Ausschalten des Kompres- sors ist ein leises "Klicken" des Tempera- turreglers zu hören. Das ist normal. Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und las- sen Sie diese nicht länger offen als unbe- dingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Be- trieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperatur- regler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie die besten Ergebnisse:

• legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank

• decken Sie die Lebensmittel ab oder ver- packen Sie diese entsprechend, beson- ders wenn sie stark riechen

• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann Hinweise für die Kühlung Tipps: Fleisch (alle Sorten) : wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschub- lade. Bitte lagern Sie Fleisch aus Sicherheitsgrün- den nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw: diese können abgedeckt auf eine Ablage ge- legt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schubla- de(n). Butter und Käse: diese sollten stets in spe- ziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmitte- lechte Tüten eingepackt werden, um so we- nig Luft wie möglich in der Verpackung zu haben. Milchflaschen: bitte bewahren Sie Milchfla- schen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knob- lauch sollten nicht im Kühlschrank aufbe- electrolux 45wahrt werden, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• Die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann, ist auf dem Typschild ange- geben.

• Der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums kei- ne weiteren einzufrierenden Lebensmittel in das Gefrierfach.

• Frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein.

• Teilen Sie die Lebensmittel in kleinere Por- tionen ein, damit diese schnell und voll- ständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen.

• Verpacken Sie die einzufrierenden Le- bensmittelportionen stets luftdicht in Alu- folie oder in lebensmittelechte Gefrierbeu- tel und achten Sie darauf, dass die Verpa- ckung so wenig Luft wie möglich enthält.

• Achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass sie keinen Kontakt mit Gefriergut be- kommen, da diese sonst antauen können.

• Weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere. Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach.

• Werden Eiswürfel direkt nach der Entnah- me aus dem Gefrierfach verwendet, kön- nen sie Frostbrand auf der Haut verursa- chen.

• Es empfiehlt sich, das Einfrierdatum auf je- der einzelnen Packung zu notieren, um ei- nen genauen Überblick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Produkte Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• Prüfen Sie sorgfältig, ob die im Handel er- worbenen gefrorenen Lebensmittel sach- gerecht gelagert wurden.

• Achten Sie unbedingt darauf, die einge- kauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in Ihr Gefriergerät zu bringen.

• öffnen Sie die Tür nicht zu häufig, und las- sen Sie diese nicht länger offen als unbe- dingt notwendig.

• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein er- neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl- kostverpackung sollte nicht überschritten werden. Reinigung und Pflege Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Koh- lenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu- behörteile mit lauwarmem Wasser und et- was Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollie- ren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/ oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachs- polituren, da diese die Oberfläche des Innen- raums beschädigen und einen starken Ei- gengeruch hinterlassen können. Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem 46 electroluxStaubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht we- niger Strom. Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät au- ßen nur mit warmem Wasser und etwas flüs- sigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an. Abtauen des Kühlschranks Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automa- tisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rin- ne in einen speziellen Behälter an der Rück- seite des Geräts über dem Motorkompres- sor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Abfluss- öffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt und auf die gelagerten Lebensmit- tel tropft. Benutzen Sie dazu bitte das mit- gelieferte Reinigungswerkzeug, das sich be- reits in der Ablauföffnung befindet. Abtauen des Gefrierschranks Das Gefrierfach dieses Modells ist vom Typ "No Frost". Dies bedeutet, dass es während des Betriebs weder an den Innenwänden noch auf den Lebensmitteln zu Frostbildung kommt. Die Bildung von Frost wird durch die ständig zirkulierende Kaltluft in diesem Fach verhin- dert; eine automatische Lüfterregelung sorgt für den Ventilatorantrieb. Was tun, wenn … Vorsicht! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrie- ben ist, darf nur von einem qualifizierten Elektriker oder einer kompetenten Per- son durchgeführt werden. Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und kreisende Geräusche). Dies ist normal und kein Grund zur Beunruhigung. Störung Mögliche Ursache Abhilfe Das Gerät ist zu laut. Das Gerät ist nicht korrekt abge- stützt. Prüfen Sie, ob das Gerät stabil steht (alle vier Füße müssen fest auf dem Boden stehen). Der Kompressor arbeitet ständig. Der Temperaturregler kann falsch eingestellt sein. Stellen Sie eine wärmere Tempe- ratur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als unbedingt erforderlich offen. electrolux 47Störung Mögliche Ursache Abhilfe Die Produkttemperatur ist zu hoch. Lassen Sie die Produkttemperatur auf Raumtemperatur abkühlen, bevor Sie die Produkte einlagern. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Wasser fließt auf die hin- tere Platte des Kühl- schranks. Beim automatischen Abtauen schmilzt der Frost auf der hint- eren Platte. Das ist normal. Wasser fließt in den Kühl- schrank. Der Wasserabflusskanal ist ver- stopft. Reinigen Sie den Wasserabfluss- kanal. Die eingelegten Produkte verhin- dern, dass das Wasser zum Kol- lektor fließt. Stellen Sie sicher, dass die Pro- dukte nicht die hintere Platte be- rühren. Wasser fließt auf den Bo- den. Der Tauwasserablauf läuft nicht in die Verdampferschale über dem Kompressor. Befestigen Sie den Tauwasserab- lauf an der Verdampferschale. Zu hohe Reif- und Eisbil- dung. Das Gefriergut ist nicht korrekt verpackt. Verpacken Sie die Produkte bes- ser. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Der Temperaturregler kann falsch eingestellt sein. Stellen Sie eine höhere Temperatur ein. Die Temperatur im Gerät ist zu niedrig. Der Temperaturregler kann falsch eingestellt sein. Stellen Sie eine höhere Temperatur ein. Die Temperatur im Gerät ist zu hoch. Der Temperaturregler kann falsch eingestellt sein. Stellen Sie eine niedrigere Tempe- ratur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Die Produkttemperatur ist zu hoch. Lassen Sie die Produkttemperatur auf Raumtemperatur abkühlen, bevor Sie die Produkte einlagern. Es wurden gleichzeitig zu viele Produkte zum Eingefrieren einge- legt. Legen Sie gleichzeitig weniger Pro- dukte zum Eingefrieren ein. Die Temperatur im Kühl- schrank ist zu hoch. Es zirkuliert keine Kaltluft im In- nern des Gerätes. Stellen Sie sicher, dass die Kaltluft im Gerät zirkuliert. Die Temperatur im Ge- frierschrank ist zu hoch. Die einzufrierenden Packungen liegen zu dicht aneinander. Stellen Sie sicher, dass die Kaltluft im Gerät zirkuliert und die Produkte dies nicht verhindern. Das Gerät funktioniert nicht. Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein. Der Netzstecker ist nicht richtig in die Steckdose gesteckt. Stecken Sie den Netzstecker rich- tig in die Steckdose. Das Gerät bekommt keinen Strom. Es liegt keine Spannung an der Netzsteckdose an. Versuchen Sie bitte, ob ein ande- res Gerät an dieser Steckdose funktioniert. Kontaktieren Sie einen qualifizierten Elektriker. Die Lampe funktioniert nicht. Die Lampe ist defekt. Siehe hierzu "Ersetzen der Lam- pe". 48 electroluxWenden Sie sich bitte an den Kundendienst, falls Ihr Gerät nach dem Durchführen der oben genannten Überprüfungen noch immer nicht korrekt arbeitet. Ersetzen der Lampe Bitte ersetzen Sie die Lampe wie folgt:

1. Trennen Sie das Gerät vom Stromkreis.

2. Lösen Sie die Schraube an der Lampen-

3. Drücken Sie wie in der Abbildung gezeigt

auf den beweglichen Teil.

4. Ersetzen Sie die Lampe durch eine Lam-

pe der gleichen Leistung (die maximal er- laubte Leistung steht auf der Lampenab- deckung)

5. Bringen Sie die Lampenabdeckung kor-

6. Ziehen Sie die Schraube an der Lampen-

7. Schließen Sie das Gerät wieder an.

8. Öffnen Sie die Tür und prüfen Sie, ob die

Beleuchtung funktioniert.

Schließen Sie die Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe

hierzu "Gerät aufstellen".

3. Ersetzen Sie die defekten Türdichtungen,

falls erforderlich. Kontaktieren Sie den Kundendienst. Technische Daten Abmessungen Höhe 1850 mm Breite 595 mm Tiefe 632 mm Ausfalldauer 18 h Die technischen Informationen befinden sich auf dem Typschild innen links im Gerät sowie auf der Energieplakette. Inbetriebnahme Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Kli- maklasse übereinstimmt, die auf dem Typ- schild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Standort Das Gerät sollte möglichst weit entfernt von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt wer- den. Sicherstellen, dass die Luft frei auf der electrolux 49Rückseite des Gerätes zirkulieren kann. Da- mit das Gerät die optimale Leistung bringen kann, wenn es unter einer überhängenden Wand installliert wird, sollte der Mindestab- stand zwischen der Geräteoberseite und der Wand mindestens 100 mm betragen. Aller- dings sollte die Aufstellung des Gerätes unter einer überhängenden Wand nach Möglich- keit vermieden werden. Die korrekte waage- rechte Ausrichtung des Gerätes kann mit Hil- fe eines oder mehrerer Schraubfüße am So- ckel des Gerätes erfolgen. Warnung! es muss möglich sein, das Gerät jederzeit von der Netzversorgung trennen zu können; aus diesem Grund muss die Steckdose nach der Installation leicht zugänglich sein.

Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -fre- quenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschluss- werten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steck- dose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicher- heitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. Distanzstücke hinten In der Dokumententasche befinden sich zwei Distanzstücke, die wie in der Ab- bildung gezeigt angebracht werden müssen. Lockern Sie dazu die Schrauben etwas und passen Sie die Distanzstücke unter den Schraubenköpfen ein. Anschließend ziehen Sie die Schrauben wieder fest.

Ausrichten Bei der Aufstellung des Gerätes muss dieses waagerecht ausgerichtet werden. Dies lässt sich mit einem oder mehreren Schraubfüßen am Sockel des Gerätes erreichen. Entfernen der Ablagenhalter Ihr Gerät ist mit Ablagenhaltern ausgestattet; sie dienen der Sicherung der Ablagen wäh- rend des Transports. Entfernen Sie diese Halter wie folgt:

1. Schieben Sie die Ablagenhalter in Pfeil-

2. Heben Sie die Ablage hinten an und drü-

cken Sie diese nach vorn, bis sie frei ist (B).

3. Entfernen Sie die Halter (C).

50 electroluxWechsel des Türanschlags Warnung! Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen. Wichtig! Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden. Beim Wechsel des Türanschlags muss wie folgt vorgegangen werden:

1. Öffnen Sie die Türen. Das mittlere Schar-

nier (m2) lösen. Das Kunststoff-Distanz- stück (m1) entfernen.

2. Die Türen entfernen.

3. Das Distanzstück (m6) entfernen und an

der anderen Seite des Scharnierhaltes- tifts (m5) befestigen.

4. Die Abdeckung (b1) mit einem geeigne-

ten Werkzeug entfernen. Den Haltestift (b2) des unteren Scharniers lösen, das Distanzstück (b3) entfernen und an der gegenüberliegenden Seite montieren.

5. Die Abdeckung (b1) auf der anderen Sei-

te wieder anbringen.

6. Die Abdeckungen (1) entfernen und auf

der gegenüberliegenden Seite der Türen befestigen. electrolux 511

7. Den Haltestift des oberen Scharniers (t1)

lösen und auf der gegenüberliegenden Seite befestigen.

8. Den linken Stift der mittleren Abdeckung

(m3, m4) entfernen und an der anderen Seite befestigen.

9. Den Stift der mittleren Abdeckung (m5)

in der linken Bohrung der unteren Tür befestigen.

10. Die untere Tür wieder in den Haltestift

des unteren Scharniers (b2) einhängen.

11. Die obere Tür wieder in den Haltestift des

oberen Scharniers (t1) einhängen.

12. Die obere Tür wieder in den Haltestift des

mittleren Scharniers (m5) einhängen. Dabei beide Türen leicht neigen.

13. Das mittlere Scharnier (m2) festschrau-

ben. Das Kunststoff-Distanzstück (m1) muss unter dem mittleren Scharnier ein- gesetzt werden. Die Kanten der Türen müssen dabei parallel zur seitlichen Kan- te des Geräts verlaufen.

14. Schieben Sie das Gerät wieder an seinen

Standort, richten Sie es waagerecht aus und nehmen Sie es mindestens vier Stunden lang nicht in Betrieb. Schließen Sie es dann an die Stromversorgung an. Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen fest am Gerät befestigt ist.

• Die Tür korrekt öffnet und schließt. Bei niedrigen Umgebungstemperaturen (z.B. im Winter) kann es sein, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall auf die natürliche Anpassung der Dichtung. Wenden Sie sich bitte an den Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selber durchführen möchten. Ein Kun- dendiensttechniker wird die Türen dann auf Ihre Kosten umbauen. Hinweise zum Umweltschutz Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. 52 electroluxelectrolux 5354 electroluxelectrolux 55210620467-00-052009 www.electrolux.com U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.electrolux.be Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.electrolux.be www.electrolux.lu Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de ’webwinkel’ op: www.electrolux.nl
