MODE D'EMPLOI ENB34000X ELECTROLUX

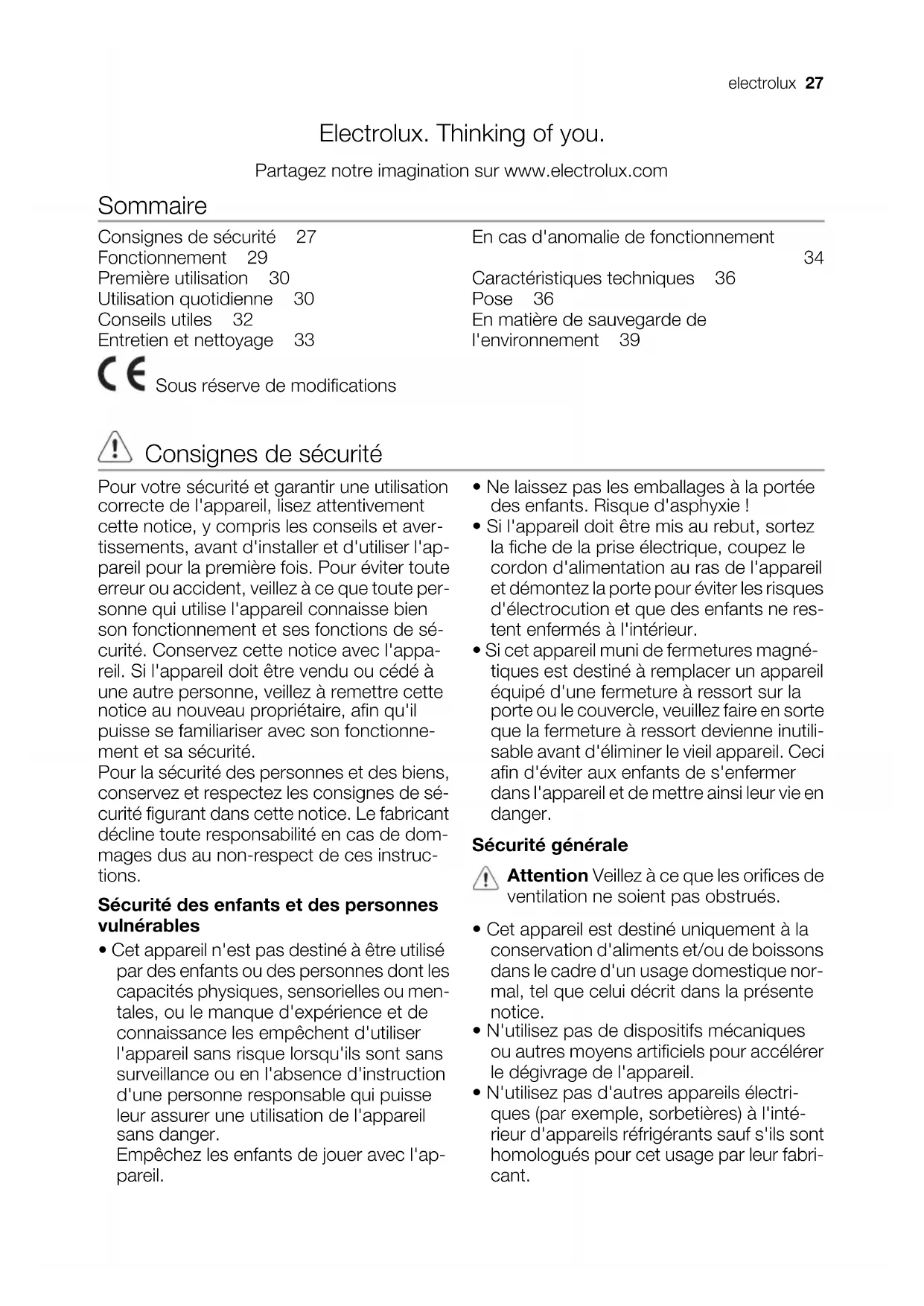

Caractéristiques techniques 36 Pose 36 En matière de sauvegarde de l'environnement 39 Sous réserve de modifications Consignes de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et aver- tissements, avant d'installer et d'utiliser l'ap- pareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute per- sonne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sé- curité. Conservez cette notice avec l'appa- reil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionne- ment et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sé- curité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dom- mages dus au non-respect de ces instruc- tions. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou men- tales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'ap- pareil.

• Ne laissez pas les emballages à la portée des enfants. Risque d'asphyxie !

• Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cordon d'alimentation au ras de l'appareil et démontez la porte pour éviter les risques d'électrocution et que des enfants ne res- tent enfermés à l'intérieur.

• Si cet appareil muni de fermetures magné- tiques est destiné à remplacer un appareil équipé d'une fermeture à ressort sur la porte ou le couvercle, veuillez faire en sorte que la fermeture à ressort devienne inutili- sable avant d'éliminer le vieil appareil. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Sécurité générale Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique nor- mal, tel que celui décrit dans la présente notice.

• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil.

• N'utilisez pas d'autres appareils électri- ques (par exemple, sorbetières) à l'inté- rieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabri- cant. electrolux 27• N'endommagez pas le circuit de refroidis- sement.

• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compati- bilité avec l'environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endom- magée. Si tel est le cas : – évitez les flammes vives et les sources d'ignition – aérez soigneusement la pièce où se trouve l'appareil

• Il est dangereux de modifier les caracté- ristiques de l'appareil ou l'appareil. Un cor- don d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ ou de décharges électriques. Avertissement Les composants élec- triques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d'entretien agréé ou par un électricien spécialisé.

1. Le cordon d'alimentation ne doit pas

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant en- dommagée peut s'échauffer et provo- quer un incendie.

3. Assurez-vous de pouvoir accéder à la

prise secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimenta-

5. Si la fiche du cordon d'alimentation est

desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas pré- sent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Ne touchez pas les produits congelés sor- tant du congélateur avec les mains humi- des car ceci peut provoquer des abrasions ou des brûlures cutanées.

• Évitez les expositions prolongées de l'ap- pareil aux rayons solaires. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in- flammables dans l'appareil (risque d'ex- plosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil.

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés confor- mément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions res- pectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le comparti- ment congélateur, car la pression se for- mant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appa- reil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures. Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant. Si la prise électrique n'est pas accessible, coupez le courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat- ter la couche de givre. Utilisez une spatule en plastique.

• Contrôlez régulièrement l'orifice d'évacua- tion de l'eau de dégivrage dans le com- partiment réfrigérateur. Nettoyez-le, si be- soin. Si l'orifice est bouché, l'eau s'écou- lera en bas de l'appareil. Installation Important Pour le branchement électrique, respectez scrupuleusement les consignes données dans cette notice.

7) Si le diffuseur est prévu

8) Si l'appareil est sans givre

28 electrolux• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiate- ment les dommages constatés à votre vendeur. Dans un tel cas, conservez l'em- ballage.

• Nettoyez fréquemment l'intérieur du réfri- gérateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties mé- talliques, puis rincer avec de l'eau addi- tionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.

• Veillez à ce que l'air circule librement au- tour de l'appareil pour éviter qu'il ne sur- chauffe. Pour assurer une ventilation suffi- sante, respectez les instructions d'instal- lation.

• Dans la mesure du possible, placez l'ap- pareil dos au mur pour éviter tout contact avec des pièces chaudes (compresseur, condenseur) et tout risque de brûlure.

• L'appareil ne doit pas être placé à proxi- mité de radiateurs ou de cuisinières.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.

• Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessai- res à l'entretien de l'appareil doivent être réalisés par un électricien spécialisé ou une personne compétente.

• Cet appareil ne doit être entretenu et ré- paré que par un service après-vente agréé, exclusivement à l'aide de pièces certifiées Constructeur. Protection de l'environnement Le circuit de refroidissement et les ma- tériaux isolants de cet appareil ne con- tiennent pas de gaz frigorigène suscep- tible de nuire à la couche d'ozone. L'ap- pareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse isolante contient des gaz inflammables : l'appareil doit être mis au rebut conformément aux rè- glements applicables (informez-vous auprès des services locaux compé- tents). Veillez à ne pas détériorer les cir- cuits frigorifiques, notamment au dos, à proximité de l'évaporateur. Les maté- riaux utilisés dans cet appareil identifiés par le symbole sont recyclables. Fonctionnement Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une po- sition moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "0". Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid mini- mum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maxi- mum. Une position moyenne est la plus indi- quée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

9) Si un branchement sur le réseau d'eau est prévu

electrolux 29Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant. Première utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoi- res internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. Important N'utilisez pas de produits abra- sifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition. Utilisation quotidienne Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps. Pour congeler les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Important Dans ce cas, la température du compartiment réfrigérateur peut chuter au- dessous de 0°C. Si cela se produit, repositionnez le bouton du thermostat sur un réglage plus chaud. Placez les denrées fraîches à congeler dans le compartiment supérieur. Conservation des aliments congelés À la mise en service ou après un arrêt pro- longé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'in- troduire les produits dans le compartiment. Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis). La décongélation Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfri- gérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponi- ble pour cette opération. Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue. Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayet- tes puissent être placées en fonction des be- soins. 30 electroluxEmplacement des balconnets de la porte En fonction de la taille des paquets d'ali- ments conservés, les balconnets de la porte peuvent être positionnés à différentes hau- teurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flè- ches pour les dégager, puis repositionnez- les selon les besoins. Casier porte-bouteilles Placez les bouteilles (avec l'ouverture sur le devant) sur le support prévu à cet effet. Important Si le support est installé horizontalement, placez-y seulement des bouteilles fermées. Le support peut être incliné pour faciliter le rangement de bouteilles déjà ouvertes. Pour ce faire, tirez le support vers le haut pour le faire pivoter vers le haut et placer la partie frontale au niveau supérieur. Retrait des paniers du congélateur Les paniers du congélateur sont conçus avec une butée qui empêche tout retrait ou chute accidentelle. Pour retirez un panier du congélateur, faites-le glisser vers l'extérieur en le tirant jusqu'à la butée puis soulevez l'avant du panier pour le dégager de la butée. Pour le remettre en place, soulevez légère- ment l'avant du panier et poussez le panier dans le congélateur. Lorsque vous êtes au dessus de la butée, poussez le panier pour l'enclencher en place. electrolux 312

Conseils utiles Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un bruit de gargouillis ou de bouillonne- ment. Ce phénomène est normal.

• Le compresseur peut produire un ronron- nement aigu ou un bruit de pulsation. Ce phénomène est normal.

• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.

• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du com- presseur. Ce phénomène est normal. Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le thermostat est réglé sur Max et l'appareil est plein. Il est possible que le compres- seur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconvé- nient, placez le thermostat sur une position moins élevée de façon à permettre un dé- givrage automatique et, par conséquent, des économies de courant. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légu- mes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois net- toyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des ré- cipients étanches spéciaux ou enveloppez- les soigneusement dans des feuilles d'alumi- nium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indi- quée sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période. 32 electrolux• congelez seulement les denrées alimen- taires fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consomma- tion.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assu- rez-vous que les emballages sont étan- ches ;

• ne laissez pas des aliments frais, non con- gelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du comparti- ment congélateur, peut provoquer des brûlures.

• L'identification des emballages est impor- tante : indiquez la date de congélation du produit, et respectez la durée de conser- vation indiquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se dété- riorent rapidement et ne peuvent pas être recongelés.

• respecter la durée de conservation indi- quée par le fabricant. Entretien et nettoyage Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effec- tués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opé- ration améliore les performances de l'appa- reil et permet des économies d'énergie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine re- commandés par les fabricants contiennent des produits chimiques qui peuvent atta- quer/endommager les pièces en plastique utilisées dans cet appareil. Il est par consé- quent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'ap- pareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du com- presseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'éva- electrolux 33cuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empê- cher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Net- toyez l'orifice d'écoulement de l'eau de dé- givrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. Dégivrage du congélateur Le compartiment congélateur de ce modèle est "sans givre". Cela signifie qu'il n'y a au- cune formation de givre pendant son fonc- tionnement, ni sur les parois internes si sur les aliments. L'absence de givre est due à la circulation continuelle de l'air froid à l'intérieur du com- partiment, sous l'impulsion d'un ventilateur à commande automatique. En cas d'anomalie de fonctionnement Attention Avant d'essayer de résoudre un quelconque problème, débranchez l'appareil. Tout problème non mentionné dans le présent manuel, doit être exclusivement confié à un électricien qualifié ou une personne compétente. Important Le fonctionnement de l'appareil produit certains bruits (compresseur et système réfrigérant). Ces bruits sont normaux. Anomalie Cause possible Solution L'appareil est bruyant. L'appareil n'est pas bien appuyé. Vérifiez la stabilité de l'appareil (les quatre pieds doivent reposer par terre). Le compresseur fonction- ne en continu. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". La porte a été ouverte trop sou- vent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. La température ambiante est trop élevée. Abaissez la température de la piè- ce. 34 electroluxAnomalie Cause possible Solution De l'eau coule sur la pla- que arrière du réfrigéra- teur. Pendant le dégivrage automati- que, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau coule dans le ré- frigérateur. L'orifice d'écoulement de l'eau est obstrué. Nettoyez l'orifice. Des produits empêchent que l'eau coule dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. De l'eau coule sur le sol. L'eau de dégivrage ne coule pas dans le plateau d'évaporation si- tué au dessus du compresseur. Fixez le tuyau de sortie de l'eau au plateau d'évaporation. Il y a trop de givre. Les produits ne sont pas bien en- veloppés. Enveloppez mieux les produits. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La température de l'appa- reil est trop basse. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La température de l'appa- reil est trop élevée. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus basse. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. Trop de produits ont été intro- duits ensemble. Introduisez moins de produits en même temps. La température du réfri- gérateur est trop élevée. Il n'y a aucune circulation d'air froid dans l'appareil. Assurez-vous qu'il y ait une circu- lation d'air froid dans l'appareil. La température du con- gélateur est trop élevée. Les produits sont trop près les uns des autres. Stockez les produits de façon à permettre la circulation de l'air froid. L'appareil ne fonctionne pas. L'appareil est à l'arrêt. Mettez l'appareil en marche. La fiche n'est pas correctement branchée sur la prise. Branchez correctement la fiche sur la prise. Le courant n'arrive pas à l'appa- reil. La prise n'est pas alimentée. Branchez un autre appareil électri- que sur la prise. Faites appel à un électricien qualifié. L'ampoule ne fonctionne pas. L'ampoule est défectueuse. Consultez le paragraphe "Rempla- cement de l'ampoule d'éclairage". En cas d'anomalie de fonctionnement et si malgré toutes les vérifications une interven- tion s'avère nécessaire, contactez le service après-vente de votre magasin vendeur. Remplacement de l'ampoule d'éclairage Pour remplacer l'ampoule, suivez les instruc- tions ci-dessous :

1. Coupez l'alimentation électrique.

2. Dévissez la vis du diffuseur.

electrolux 353. Décrochez la pièce mobile en appuyant dessus comme illustré.

4. Remplacez l'ampoule par un modèle

semblable de même puissance (la puis- sance maximale est indiquée sur le diffu- seur).

5. Fixez le diffuseur en place.

6. Serrez la vis du diffuseur.

7. Rebranchez l'appareil.

8. Ouvrez la porte et vérifiez si l'ampoule

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez

le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défec-

tueux. Contactez le Service Après-vente. Caractéristiques techniques Dimensions Hauteur 1850 mm Largeur 595 mm Profondeur 632 mm Autonomie de fonctionnement 18 h Les informations techniques se trouvent sur la plaque signalétique sur la paroi intérieure gauche de l'appareil et sur l'étiquette éner- gétique. Pose Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Emplacement Installez cet appareil à un endroit où la tem- pérature ambiante correspond à la classe cli- matique indiquée sur la plaque signalétique de l'appareil : Classe climati- que Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16° à + 43 °C Emplacement Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson aux rayons solaires trop intenses). Veillez à 36 electroluxce que l'air circule librement tout autour de l'appareil. Pour obtenir les meilleures perfor- mances possibles, si vous souhaitez placer l'appareil sous un élément, il est indispensa- ble de laisser un espace d'au moins 100 mm entre le dessus de l'appareil et l'élément su- périeur. Théoriquement, l'appareil ne doit pas être placé sous un élément. Calez soi- gneusement l'appareil en agissant sur le(s) pied(s) réglable(s). Avertissement L'appareil doit pouvoir être débranché à tout moment. Il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la pla- que signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformé- ment aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des con- signes de sécurité sus-mentionnées. Cet appareil est conforme aux directives CEE. Entretoises arrières Vous trouverez à l'intérieur de l'envelop- pe contenant la documentation, deux entretoises qui doivent être installées comme indiqué dans la figure. Desserrez les vis et introduisez l'entretoise sous la tête de vis, puis resserrez les vis.

Mise à niveau Veillez à caler soigneusement l'appareil en agissant sur les deux pieds réglables de de- vant. Retrait des supports de clayette Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport. Pour les enlever, procédez comme suit :

1. Déplacez les supports de clayette dans le

sens de la flèche (A).

2. Soulevez la clayette de l'arrière et pous-

sez-la vers l'avant pour la dégager (B).

3. Enlevez les dispositifs de retenue (C).

electrolux 37Réversibilité de la porte Avertissement Avant toute opération, débranchez la prise d'alimentation électrique. Important Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes de l'appareil pendant les opérations. Pour changer le sens d'ouverture de la porte, suivez les étapes suivantes :

1. Ouvrez la porte. Dévissez la charnière du

milieu (m2). Déposez l'entretoise en plastique (m1).

2. Enlevez les portes.

3. Retirez les entretoises (m6) et placez-les

de l'autre côté des gonds de charnière (m5).

4. Retirez le cache (b1) à l'aide d'un outil.

Dévissez le gond de la charnière infé- rieure (b2) et l'entretoise (b3) et placez- les du côté opposé.

5. Réinsérez le cache (b1) du côté opposé.

6. Enlevez les butées (1) et placez-les sur

les portes de l'autre côté. 38 electrolux1

7. Dévissez le gond de la charnière supéri-

eure (t1) et vissez-le de l'autre côté.

8. Retirez la goupille du cache gauche de

la charnière centrale (m3, m4) et placez- la de l'autre côté.

9. Insérez la goupille de la charnière cen-

trale (m5) dans le trou gauche de la porte inférieure.

10. Replacez la porte inférieure sur le gond

de la charnière inférieure (b2).

11. Installez la porte supérieure sur le gond

de la charnière supérieure (t1).

12. Replacez la porte supérieure sur le gond

de la charnière centrale (m5) en inclinant légèrement les deux portes.

13. Revissez la charnière centrale (m2).

N'oubliez pas l'entretoise en plastique (m1) sous la charnière centrale. Assurez- vous que les arêtes des portes sont pa- rallèles à l'arête latérale de l'appareil.

14. Remettez l'appareil en place, mettez-le

d'aplomb, attendez quatre heures au moins puis branchez-le sur la prise de courant. Contrôlez une dernière fois pour vous assu- rer que :

• Toutes les vis sont correctement serrées.

• Le joint magnétique adhère bien à l'appa- reil.
