GEBRUIKSAANWIJZING ENB34000X ELECTROLUX

gebruiksaanwijzing user manual notice d'utilisation benutzerinformation Koelkast-Vriezer Fridge-Freezer Réfrigérateur-congélateur Integrierbare Kühl-/Gefrierkombination ENB34000W1 ENB34000XElectrolux. Thinking of you. Ga voor meer van onze ideeën naar www.electrolux.com Inhoud Veiligheidsinformatie 2 Bediening 4 Het eerste gebruik 5 Dagelijks gebruik 5 Nuttige aanwijzingen en tips 7 Onderhoud en reiniging 8 Problemen oplossen 9 Technische gegevens 11 Installatie 11 Het milieu 14 Wijzigingen voorbehouden Veiligheidsinformatie In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze ge- bruiksaanwijzing, inclusief de tips en waar- schuwingen, grondig doorleest. Om onnodi- ge vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de vei- ligheidsvoorzieningen. Bewaar deze instruc- ties en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veilig- heid van het apparaat. Voor de veiligheid van mensen en eigendom- men dient u zich aan de voorzorgsmaatre- gelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzin- gen veroorzaakt is. Veiligheid van kinderen en kwetsbare mensen

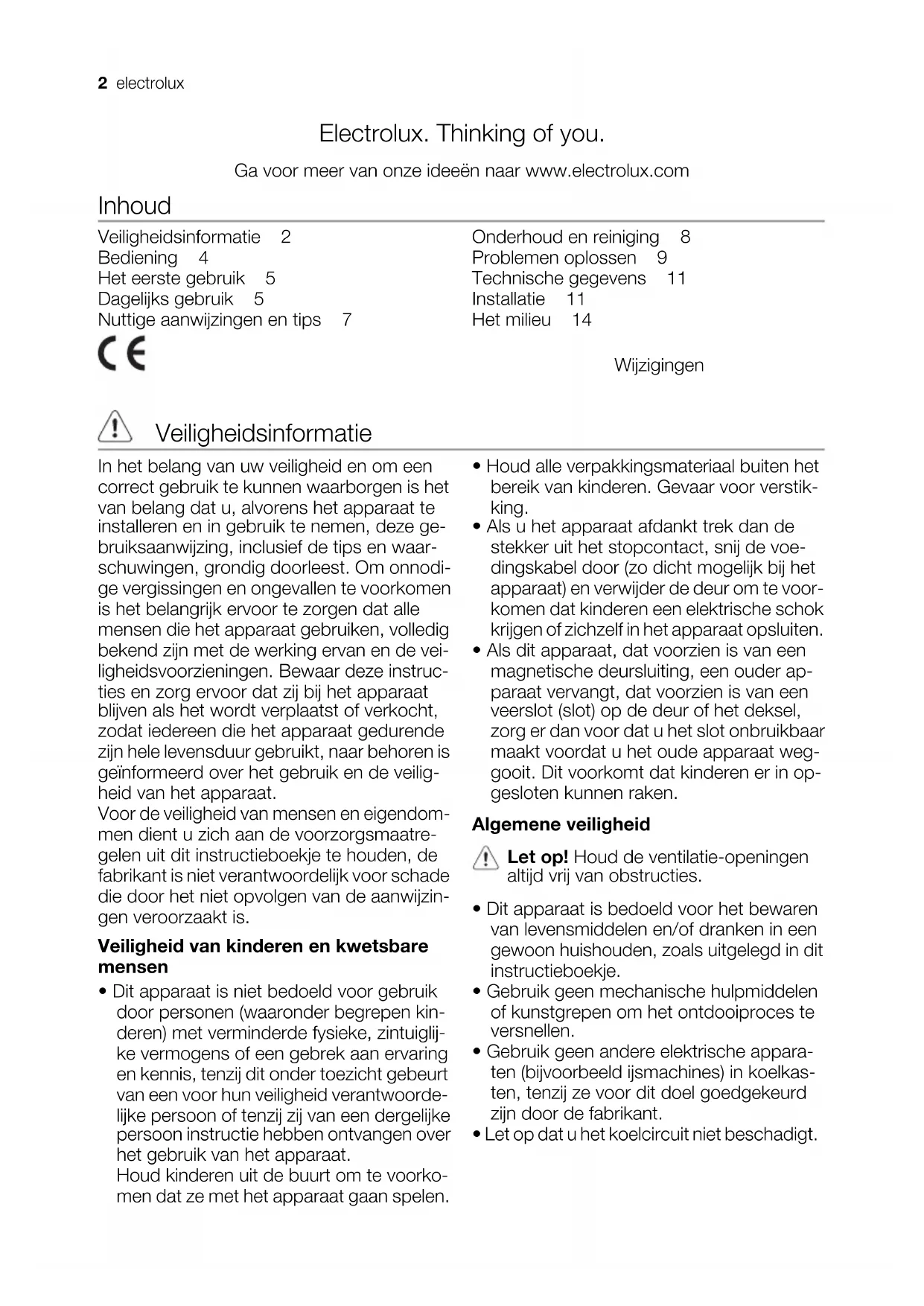

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kin- deren) met verminderde fysieke, zintuiglij- ke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoorde- lijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorko- men dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstik- king.

• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voe- dingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voor- komen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.

• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder ap- paraat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weg- gooit. Dit voorkomt dat kinderen er in op- gesloten kunnen raken. Algemene veiligheid Let op! Houd de ventilatie-openingen altijd vrij van obstructies.

• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.

• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.

• Gebruik geen andere elektrische appara- ten (bijvoorbeeld ijsmachines) in koelkas- ten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt. 2 electrolux• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieu- vriendelijk is, maar ook uiterst ontvlam- baar. Controleer of de onderdelen van het koel- circuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen ver- mijden – de ruimte waar het apparaat zich be- vindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een be- schadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. Waarschuwing! Alle elektrische onder- delen (netsnoer, stekker, compressor) mogen uitsluitend vervangen worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd wor-

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroor- zaken.

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dit kan gevaar opleveren van een elektrische schok of brand.

6. U mag het apparaat niet gebruiken

zonder de afdekking van het lampje

voor de binnenverlichting.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswon- den veroorzaken.

• Stel het apparaat niet langdurig bloot aan direct zonlicht. Dagelijks gebruik

• Zet geen hete potten op de kunststof on- derdelen in het apparaat.

• Bewaar geen brandbare gassen of vloei- stoffen in het apparaat, deze kunnen ont- ploffen.

• Zet geen levensmiddelen direct tegen de luchtopening in de achterwand.

• Diepgevroren voedsel mag niet opnieuw worden ingevroren als het eenmaal ont- dooid is.

• Bewaar voorverpakte diepvriesproducten volgens de aanwijzingen van de fabrikant.

• U dient zich strikt te houden aan de aan- bevelingen van de fabrikant van het appa- raat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aan- wijzingen.

• Leg geen koolzuurhoudende of mousse- rende dranken in de vriezer, deze veroor- zaken druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.

• IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat ge- consumeerd worden. Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds- handelingen verricht.

• Maak het apparaat niet schoon met me- talen voorwerpen.

• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een kunststof schraper.

• Controleer de afvoer in de koelkast regel- matig op dooiwater. Maak de afvoer, in- dien nodig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het ap- paraat liggen. Installatie Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

1) Als er een afdekking voor het lampje is voorzien

2) Als het apparaat vorstvrij is

electrolux 3• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.

• Wij adviseren u om 4 uur te wachten voor- dat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

• Rond het apparaat dient adequate lucht- circulatie te zijn, anders kan dit tot over- verhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (com- pressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.

• Sluit het apparaat alleen aan op een drink- waterleiding.

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uit- gevoerd te worden door een gekwalifi- ceerd elektricien of competent persoon.

• Dit product mag alleen worden onderhou- den door een erkend onderhoudscentrum en er dient alleen gebruik te worden ge- maakt van originele reserveonderdelen. Bescherming van het milieu Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatie- materialen. Het apparaat mag niet wor- den weggegooid bij het normale huis- houdelijke afval. Het isolatieschuim be- vat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrij- gen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn re- cyclebaar. Bediening Inschakelen Steek de stekker in het stopcontact. Draai de thermostaatknop op een gemiddel- de stand. Uitschakelen Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen. Temperatuurregeling De temperatuur wordt automatisch gere- geld. Ga als volgt te werk om het apparaat in werk- ing te stellen:

• draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.

• draai de thermostaatknop op een hogere stand om de maximale koude te verkrij- gen. Een gemiddelde instelling is over het al- gemeen het meest geschikt. De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard wordt

• plaatsing van het apparaat. Belangrijk! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken.

3) Indien er een wateraansluiting voorzien is

4 electroluxHet eerste gebruik De binnenkant schoonmaken Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af. Belangrijk! Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak. Dagelijks gebruik Vers voedsel invriezen Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange periode bewaren van ingevroren en diepge- vroren voedsel. Om vers voedsel in te vriezen moet de ge- middelde instelling veranderd worden. Om het invriezen sneller te laten verlopen moet u de thermostaatknop echter op een hogere stand instellen om de maximale kou- de te kunnen verkrijgen. Belangrijk! In deze omstandigheden kan de temperatuur in de koelkast tot onder de 0°C dalen. Als dat gebeurt de thermostaatknop op een warmere stand instellen. Zet het verse voedsel dat u in wilt vriezen op het bovenste vak. Het bewaren van ingevroren voedsel Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, het apparaat minstens 2 uur op een hoge instel- ling laten werken voordat u er producten in plaatst. Belangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is). Ontdooien Diepgevroren of ingevroren voedsel kunt, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, af- hankelijk van de hoeveelheid tijd die hiervoor nodig is. Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren. Verplaatsbare schappen De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de schappen op de gewenste plaats gezet kunnen worden. Het plaatsen van de deurschappen Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoog- tes geplaatst worden. Om deze aanpassingen uit te voeren, gaat u als volgt te werk: trek het schap geleidelijk in de richting van de pijlen totdat het los komt en plaats op een andere gewenste hoogte terug. electrolux 5Flessenrek Plaats de flessen (met de opening aan de voorkant) op het vooraf aangebrachte leg- plateau. Belangrijk! Als het legplateau horizontaal is aangebracht, plaats hier dan alleen gesloten flessen op. Deze flessenhouder kan schuim worden aangebracht om geopende flessen op te kunnen bergen. Om dit te realiseren moet u de flessenhouder omhoog trekken zodat de- ze naar boven kan draaien en op een hoger inlegniveau geplaatst kan worden. De vriesladen uit de vriezer verwijderen De vriesladen hebben een eindaanslag om te voorkomen dat ze per ongeluk eruit getrok- ken kunnen worden of eruit vallen. Als de vrieslade uit de vriezer verwijderd moet wor- den, dient u de lade naar u toe te trekken en bij het bereiken van de eindaanslag een beet- je aan de voorkant omhoog te tillen. Als u de lade weer in de vriezer wilt plaatsen, dient u de voorkant van de vrieslade weer een beetje omhoog te tillen. Zodra u over de eindaanslagen bent schuift u de vriesladen weer in de vriezer. 6 electrolux2

Nuttige aanwijzingen en tips Normale bedrijfsgeluiden

• U kunt een zwak gorgelend en borrelend geluid horen wanneer het koelmiddel door leidingen wordt gepompt. Dat is normaal.

• Als de compressor aan staat, wordt het koelmiddel rondgepompt en dan zult u een zoemend en kloppend geluid van de com- pressor horen. Dat is normaal.

• De thermische uitzetting kan een plotse- ling krakend geluid veroorzaken. Dit is een natuurlijk, niet gevaarlijk fysisch verschijn- sel. Dat is normaal.

• Als de compressor in- of uitgeschakeld wordt, zult u een zacht "klikje" van de ther- mostaat horen. Dat is normaal. Tips voor energiebesparing

• De deur niet vaker openen of langer open laten staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, zet u de thermostaatknop naar een warmere instelling om de koel- kast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen. Tips voor het koelen van vers voedsel Om de beste prestatie te verkrijgen:

• zet geen warm voedsel of verdampende vloeistoffen in de koelkast

• dek het voedsel af of verpak het, in het bij- zonder als het een sterke geur heeft

• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren Tips voor het koelen Nuttige tips: Vlees (alle soorten) : in plastic zakken ver- pakken en op het glazen schap leggen, bo- ven de groentelade. Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier. Gekookt voedsel, koude schotels, enz: deze moeten afgedekt worden en mogen op wil- lekeurig welk schap gezet worden. Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden. Boter en kaas: dit moet in speciale luchtdich- te bakjes gelegd of in aluminiumfolie of plas- tic zakjes gewikkeld worden om zoveel mo- gelijk lucht buiten te sluiten. Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het fles- senrek in de deur. Bananen, aardappelen, uien en knoflook, in- dien niet verpakt, mogen niet in de koelkast bewaard worden. Tips voor het invriezen Om u te helpen het voedsel zo goed mogelijk in te vriezen, volgen hier een paar belangrijke tips:

• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden is vermeld op het typeplaatje;

• het invriesproces duurt 24 uur: Voeg ge- durende deze periode niet meer in te vrie- zen voedsel toe; electrolux 7• vries alleen vers en grondig schoonge- maakte levensmiddelen van uitstekende kwaliteit in;

• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden inge- vroren en zo kunt u later alleen die hoe- veelheid laten ontdooien die u nodig heeft;

• wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes lucht- dicht zijn;

• leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;

• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is. Tips voor het bewaren van ingevroren voedsel Om u te helpen het voedsel zo goed mogelijk in te vriezen, volgen hier een paar belangrijke tips:

• verzeker u ervan dat de commercieel in- gevroren levensmiddelen op geschikte wij- ze door de detailhandelaar werden opge- slagen;

• zorg ervoor dat de ingevroren levensmid- delen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;

• doe de deur niet vaker open of laat hem niet langer open staan dan strikt noodza- kelijk.

• Als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevroren.

• Bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarpe- riode. Onderhoud en reiniging Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herla- den mag alleen uitgevoerd worden door bevoegde technici. Periodieke reiniging Het apparaat moet regelmatig worden schoongemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.

• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.

• spoel ze af en maak ze grondig droog. Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reini- gingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een ster- ke geur achterlaten. Maak de condensor (zwart rooster) en de compressor op de achterkant van het appa- raat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het ap- paraat verbeteren en het elektriciteitsverbruik besparen. Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt. Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantas- ten/beschadigen. Daarom wordt het aanbe- volen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel. Steek, na het schoonmaken van het appa- raat, de stekker weer in het stopcontact. Het ontdooien van de koelkast Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwij- derd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormo- tor, waar het verdampt. Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak re- 8 electroluxgelmatig schoon te maken, om te voorko- men dat het water overloopt en op het voed- sel in de koelkast gaat druppelen. Gebruik daarvoor de speciale reiniger, die al in het af- voergaatje zit. Het ontdooien van de vriezer Het vriesvak van dit model is een "no-frost"- type. Dit betekent dat zich in het vriesvak geen ijs vormt als deze in bedrijf is, noch te- gen de wanden noch op de levensmiddelen. Het voorkomen van ijsvorming wordt gerea- liseerd door een continue circulatie van kou- de lucht in het vak, die aangedreven wordt door een automatisch geregelde ventilator. Problemen oplossen Let op! Voordat u storingen opspoort, de stekker uit het stopcontact trekken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of deskundig persoon. Belangrijk! Bij de werking van het apparaat zijn bepaalde geluiden te horen die heel normaal zijn (compressor- en circulatiegeluid). Dit betekent niet dat er sprake is van een defect of een probleem, maar een normale werking van het apparaat. Probleem Mogelijke oorzaak Oplossing Het apparaat maakt la- waai. Het apparaat wordt niet correct ondersteund. Controleer of het apparaat stabiel staat (alle vier de pootjes moeten op de vloer staan). De compressor werkt continu. De temperatuurregelaar is niet correct ingesteld. Stel een warmere temperatuur in. De deur is niet goed gesloten. Raadpleeg "De deur sluiten". De deur is te vaak open gedaan. Laat de deur niet langer open staan dan noodzakelijk. De temperatuur van het product is te hoog. Laat het product afkoelen tot ka- mertemperatuur voordat u het op- bergt. De kamertemperatuur is te hoog. Verlaag de kamertemperatuur. Er loopt water over de achterkant van de koel- kast. Tijdens het automatische ont- dooiproces, ontdooit de rijp te- gen de achterwand. Dit is juist. Er loopt water in de koel- kast. De waterafvoer is verstopt. Maak de waterafvoer schoon. electrolux 9Probleem Mogelijke oorzaak Oplossing Producten verhinderen het water om in de wateropvangbak te lo- pen. Zorg ervoor dat de producten de achterwand niet raken. Er loopt water over de vloer. De dooiwaterafvoer loopt niet in de verdamperbak boven de com- pressor. Maak de dooiwaterafvoer vast op de verdamperbak. Er is te veel rijp en ijs. De producten zijn niet correct verpakt. Verpak de producten beter. De deur is niet goed gesloten. Raadpleeg "De deur sluiten". De temperatuurregelaar is niet correct ingesteld. Stel een hogere temperatuur in. De temperatuur in het ap- paraat is te laag. De temperatuurregelaar is niet correct ingesteld. Stel een hogere temperatuur in. De temperatuur in het ap- paraat is te hoog. De temperatuurregelaar is niet correct ingesteld. Stel een lagere temperatuur in. De deur is niet goed gesloten. Raadpleeg "De deur sluiten". De temperatuur van het product is te hoog. Laat het product afkoelen tot ka- mertemperatuur voordat u het op- bergt. Er zijn veel producten tegelijk op- geborgen. Berg minder producten tegelijk op. De temperatuur in de koelkast is te hoog. Er is geen koude luchtcirculatie in het apparaat. Zorg ervoor dat er koude luchtcir- culatie in het apparaat is. De temperatuur in het vriesvak is te hoog. Producten liggen te dicht op elk- aar. Berg de producten zodanig op dat er koude lucht kan circuleren. Het apparaat werkt niet. Het apparaat is uitgeschakeld. Schakel het apparaat in. De stekker zit niet goed in het stopcontact. Steek de stekker goed in het stop- contact. Het apparaat krijgt geen stroom. Er staat geen spanning op het stopcontact. Sluit een ander elektrisch apparaat aan op het stopcontact. Neem contact op met een gekwalificeer- de elektricien. Het lampje brandt niet. Het lampje is stuk. Raadpleeg "Het lampje vervan- gen". Als het apparaat nog steeds niet naar beho- ren werkt na uitvoeren van de bovenstaande controles, neem dan contact op met een on- derhoudsdienst. Het lampje vervangen Voer de volgende stappen uit als u het lampje wilt vervangen:

1. Koppel het apparaat los van het lichtnet.

2. Draai de bevestigingsschroef van het

kapje van de lamp los.

3. Maak het bewegende onderdeel los door

erop te drukken, zoals weergegeven in de afbeelding.

4. Vervang het kapotte lampje door een

nieuw lampje met hetzelfde vermogen (het maximumvermogen staat vermeldt op het kapje van het lampje)

5. Breng het kapje van de lamp weer op de

6. Draai de bevestigingsschroef van het

kapje van de lamp weer vast.

7. Sluit het apparaat opnieuw aan.

8. Open de deur en controleer of het lampje

gaat branden. 10 electrolux1

2. Stel de deur, indien nodig, af. Raadpleeg

afdichtingen. Neem contact met de ser- vice-afdeling. Technische gegevens Afmetingen Hoogte 1850 mm Breedte 595 mm Diepte 632 mm Tijdsduur 18 uur De technische gegevens staan op het type- plaatje aan de linker binnenkant in het appa- raat en op het energielabel. Installatie Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren. Opstelling Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typepla- tje van het apparaat: Klimaat- klasse Omgevingstemperatuur SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C Plaats Het apparaat moet uit de buurt geïnstalleerd worden van warmtebronnen, zoals radiato- ren, boilers, direct zonlicht, enz. Zorg ervoor dat de lucht aan de achterkant van het ap- paraat vrij kan circuleren. Om voor een goede prestatie te zorgen, als het apparaat onder een overhangende muureenheid staat, moet de minimale afstand tussen de bovenkant van het apparaat en de muureenheid min- stens 100 mm zijn. Het is echter beter om het apparaat niet onder een overhangende muu- reenheid te plaatsen. Het nauwkeurig water- pas zetten van het apparaat wordt gewaar- borgd door de stelvoetjes onderaan het ap- paraat. Waarschuwing! Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te halen; de stekker moet daarom na installatie gemakkelijk toegankelijk zijn. electrolux 11A

Elektrische aansluiting Zorg er vóór het aansluiten voor dat het vol- tage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis. Het apparaat moet geaard zijn. De netsnoer- stekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de gel- dende regels, raadpleeg hiervoor een ge- kwalificeerd elektricien. De fabrikant neemt geen verantwoordelijk- heid op zich als de bovenstaande veiligheids- maatregelen niet worden nageleefd. Dit apparaat voldoet aan de EU. richtlijnen. Afstandsstukken achterkant In de zak met documentatie zitten twee afstandsstukken die aangebracht moe- ten worden zoals weergegeven op de af- beelding. Draai de schroeven los en plaats het af- standsstuk onder de kop van de schroef, draai daarna de schroeven weer vast.

Waterpas zetten Zorg bij het plaatsen van het apparaat ervoor dat het apparaat horizontaal staat. Dit kan worden gerealiseerd via de twee stelvoetjes onderaan het apparaat. Het verwijderen van de geleiders van de schappen Uw apparaat is voorzien van borgklemmen voor de schappen die het mogelijk maken de schappen vast te zetten tijdens transport. Om deze te verwijderen gaat u als volgt te werk:

1. Trek de schaphouders in de richting van

2. Til het schap aan de achterkant op en

duw het naar voren tot het vrij komt (B).

3. Verwijder de borgklemmen (C).

12 electroluxOmkeerbaarheid van de deur Waarschuwing! Voordat werkzaamheden worden uitgevoerd, moet u zich ervan verzekeren dat de stekker uit het stopcontact is getrokken. Belangrijk! Om de volgende handelingen uit te voeren, raden we aan dat dit wordt gedaan met de hulp van een tweede persoon die de deuren van het apparaat stevig vasthoudt tijdens de werkzaamheden. Om de draairichting van de deur te verande- ren, gaat u als volgt te werk:

1. Open de deuren. Schroef het middelste

scharnier (m2) los. Verwijder het kunst- stof afstandsstuk (m1).

2. Verwijder de deuren.

3. Verwijder de afstandsstukken (m6) en

verplaats ze naar de andere kant van het scharnier (m5).

4. Verwijder, met behulp van een gereed-

schap, het deksel (b1). Schroef het on- derste scharnier (b2) en het afstandsstuk (b3) los en monteer ze aan de andere kant.

5. Zet het deksel (b1) terug op de andere

6. Verwijder de stoppers (1) en verplaats ze

naar de andere kant van de deuren. electrolux 131

7. Schroef het onderste scharnier (t1) los en

monteer het aan de andere kant.

8. Verwijder de linker pen van het deksel

van het middelste scharnier (m3, m4) en monteer het op de andere kant.

9. Monteer de pen van het middelste

scharnier (m5) in het linker gat van de onderste deur.

10. Zet de onderste deur terug op het on-

derste scharnier (b2).

11. Bevestig de bovenste deur op het bo-

venste scharnier (t1).

12. Plaats de bovenste deur weer op het

middelste scharnier (m5) en kantel de beide deuren enigszins.

13. Schroef het middelste scharnier (m2)

weer vast. Vergeet het kunststof af- standsstuk (m1), dat onder het middel- ste scharnier zit, niet. Zorg ervoor dat de randen van de deuren parallel zijn aan de zijkant van het apparaat.

14. Zet het apparaat op zijn plaats, zet het

waterpas, wacht minstens vier uur en steek dan de stekker in het stopcontact. Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald,

• de magnetische afdichtstrip vast zit aan de kast,

• de deur goed open en dicht gaat. Als de omgevingstemperatuur laag is (bijv. in de winter), kan het zijn dat de pakking niet precies op de kast past. Wacht in dat geval tot de pakking op natuurlijke wijze passend wordt. Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de dichtstbijzijnde Klantenservice. De deskun- dige van de Klantenservice zal de draairich- ting van de deuren op uw kosten veranderen. Het milieu Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. 14 electroluxElectrolux. Thinking of you. Share more of our thinking at www.electrolux.com Contents Safety information 15 Operation 17 First use 17 Daily use 18 Helpful hints and tips 19 Care and cleaning 20 What to do if… 21 Technical data 23 Installation 23 Environmental concerns 26 Subject to change without notice Safety information In the interest of your safety and to ensure the correct use, before installing and first us- ing the appliance, read this user manual carefully, including its hints and warnings. To avoid unnecessary mistakes and accidents, it is important to ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these in- structions and make sure that they remain with the appliance if it is moved or sold, so that everyone using it through its life will be properly informed on appliance use and safe- ty. For the safety of life and property keep the precautions of these user's instructions as the manufacturer is not responsible for dam- ages caused by omission. Children and vulnerable people safety
