V 4060 BK - Herd NODOR - Kostenlose Bedienungsanleitung

Produkttyp	Glaskeramik-Kochfeld mit Touch-Bedienung
Marke	Nodor
Modell	V 4060 BK
Stromversorgung	230 V ~ 50 Hz (gemäß geltenden Normen)
Anzahl der Kochzonen	4 Kochzonen
Bedienungsart	Touch Control (kapazitive Sensoren)
Leistungsstufen	9 Stufen (von 1 bis 9)
Sonderfunktionen	Doppel-/Dreifachkreis, automatische Abschaltung, Kindersicherung, Restwärmeanzeige
Installation	In eine Arbeitsplatte eingebaut (siehe Schema)
Oberflächenmaterial	Glaskeramik
Empfohlene Reinigung	Schaber, geeignetes Reinigungsmittel, saugfähiges Papier; keine scheuernden Schwämme verwenden
Kindersicherung	Tastensperre (Anzeige «L»)
Automatische Abschaltung	Ja, je nach Leistungsstufe und Inaktivität
Überlaufschutz	Abschaltung, wenn Taste länger als 10 Sekunden blockiert ist
Restwärmeanzeige	Anzeige «H» bis zur Abkühlung (< 60°C)
Betriebstemperatur	Heizelemente mit empfohlener Überwachung
Elektrischer Anschluss	Durch qualifiziertes Fachpersonal, Erdung erforderlich
Abmessungen (B x T)	In der Anleitung nicht angegeben

Häufig gestellte Fragen - V 4060 BK NODOR

Wie schalte ich das Kochfeld Nodor V 4060 BK ein?

Drücken Sie die Einschalttaste (1) etwa eine Sekunde lang. Die Anzeigen zeigen '0'. Wählen Sie dann eine Kochzone mit der Taste (5) aus und stellen Sie die Leistung mit den Tasten + (3) oder - (2) ein.

Wie aktiviere ich die Kindersicherung?

Nach dem Einschalten des Kochfelds drücken Sie gleichzeitig 3 Sekunden lang die Auswahltaste der vorderen linken Kochzone und die Minus-Taste (2). Drücken Sie dann nur die Taste der vorderen linken Kochzone. Die Anzeige zeigt 'L'. Zum Deaktivieren wiederholen Sie den Vorgang, indem Sie nach den 3 Sekunden die Minus-Taste (2) drücken.

Was bedeutet die Anzeige 'H' auf einer Kochzone?

Die Anzeige 'H' zeigt an, dass die Kochzone noch heiß ist (Restwärme). Berühren Sie die Oberfläche nicht, solange 'H' angezeigt wird. Wenn die Temperatur unter 60°C fällt, erlischt die Anzeige.

Wie verwende ich den Doppel- oder Dreifachkreis?

Bei Zonen mit Doppel-/Dreifachkreis schaltet die anfängliche Aktivierung alle Kreise ein. Verwenden Sie die Taste (4), um die äußeren Kreise ein-/auszuschalten. Eine Kontrollleuchte oder ein Segment zeigt den Status der Kreise an.

Was tun bei Überlaufen von Flüssigkeit auf dem Kochfeld?

Schalten Sie das Gerät sofort aus. Reinigen Sie die Oberfläche mit einem Schaber und einem geeigneten Reinigungsmittel. Vermeiden Sie Überlaufen, indem Sie die Leistung nach dem Kochen reduzieren.

Wie reinige ich das Kochfeld?

Verwenden Sie einen Schaber, um Rückstände zu entfernen, dann ein nicht scheuerndes Reinigungsmittel und saugfähiges Papier. Mit Wasser abspülen und mit einem sauberen Tuch trocknen. Verwenden Sie niemals Metallschwämme oder aggressive Chemikalien.

Das Kochfeld schaltet sich von selbst aus, ist das normal?

Ja. Das Kochfeld schaltet sich nach 20 Sekunden Inaktivität automatisch aus, wenn keine Kochzone ausgewählt ist. Jede Kochzone hat auch eine maximale Betriebsdauer je nach Leistungsstufe.

Kann ich Aluminiumtöpfe oder Alufolie verwenden?

Nein. Verwenden Sie niemals Alufolie oder darin eingewickelte Lebensmittel direkt auf der Platte. Verwenden Sie Gefäße mit flachem Boden und einem zur Zone passenden Durchmesser.

Wie schalte ich alle Kochzonen schnell aus?

Drücken Sie die Ein-/Aus-Taste (1). Alle Kochzonen schalten sich sofort aus. Noch heiße Zonen zeigen 'H' an.

Was tun, wenn die Glasoberfläche Risse bekommt?

Trennen Sie das Gerät sofort vom Stromnetz, um Stromschläge zu vermeiden. Kontaktieren Sie einen qualifizierten Techniker für den Austausch.

BEDIENUNGSANLEITUNG V 4060 BK NODOR

Bedienungs-und Wartungsanleitungen fur kochherde

NL

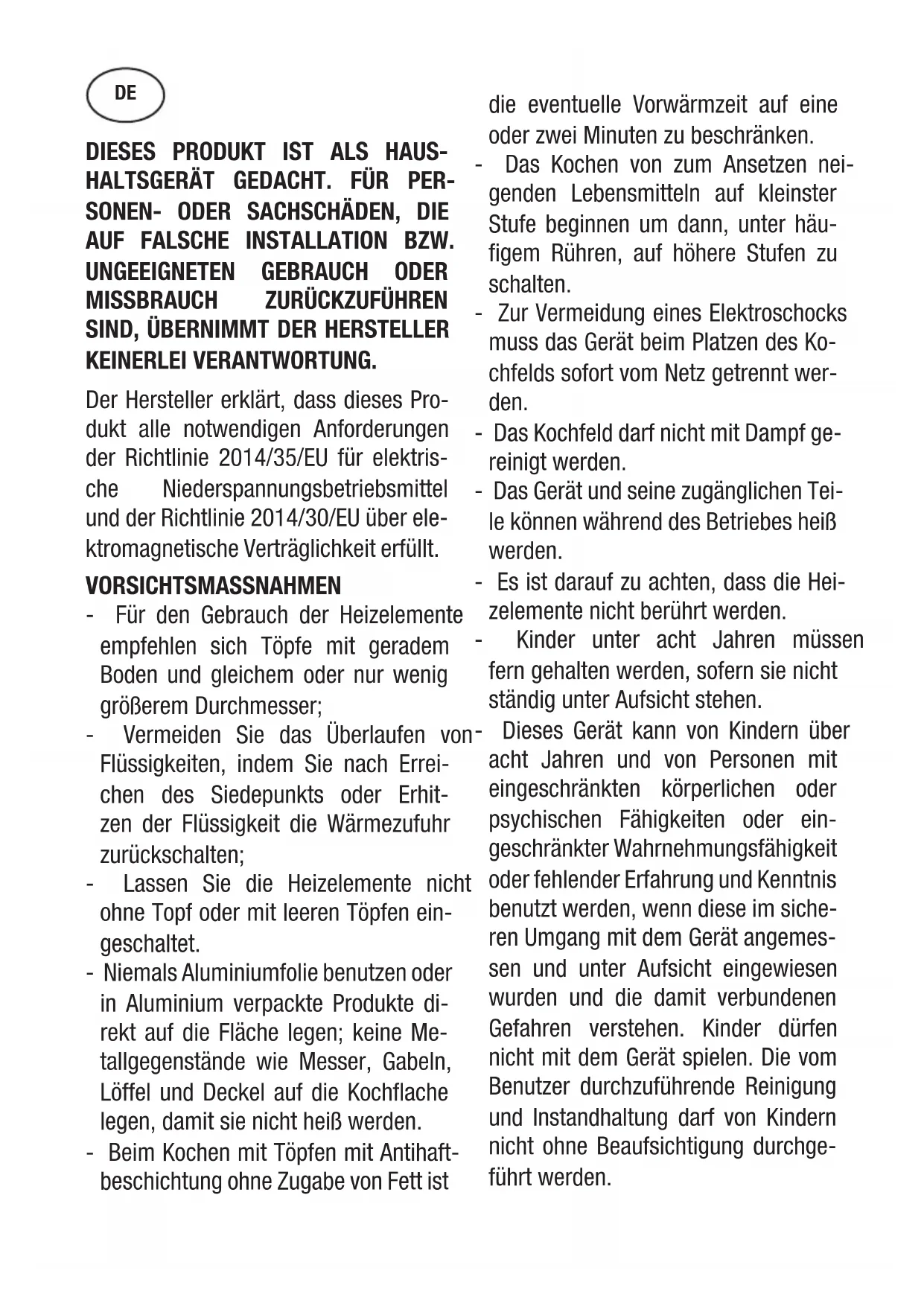

DIESES PRODUKT IST ALS HAUSHALTSGERAT GEDACHT. FÜR PERSONEN-ODER SACHSCHÄDEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURÜCKZUHREN SIND,ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

Der Hersteller erklärt, dass these Products all notwendigen Anforderungen der Richtlinie 2014/35/EU für elektrische Niederspannungsbetriebsmittel und der Richtlinie 2014/30/EU über elektron magnetische Verträglichkeit erfüllt.

VORSICHTSMASSNAHMEN

• Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur weniger großem Durchmesser;
• Vermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufuhr zurückschalten;
• Lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet.
• Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochflache legen, damit sie nicht heißt werden.
• Beim Kochen mit Töpfen mit Antihaft-beschichtung ohne Zugabe von Fett ist

die eventuelle Vorwärmzeit auf eine oder zwei Minuten zu beschränken.

• Das Kochen von zum Ansetzen neigenden Lebensmitteln auf kleinster Stufe beginnen um dann, unter hau-figem Ruhren, auf höhere Stufen zu schalten.
• Zur Vermeidung eines Elektroschocks muss das Gerät beim Platz den Kochfelds(sofort vom Netz getrennt werden.
• Das Kochfeldarf nicht mit Dampf gereinigt werden.
• Das Gerät und seine zugänglichen Teile können während des Betriebes heißt werden.
• Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.

• Kinder unter acht Jahren müssen fern gehalten werden, sofern sie nicht ständig unter Aufsicht stehen.

• Dieses Gerät kann von Kindern über acht Jahren und von Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder eingeschrankter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden.

• In Abwesenheit mit Fett oder Öl zu braten kann gefährlich sein, weil Brände entstehen können. Versuchen Sie NIE-MALS, einen Brand mit Wasser zu losechen. Schalten Sie das Gerät vielehr aus unddecken Sie die Flammendann beispielsweise mit einem Deckel oder einem Betttuch ab.

• Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.
• Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.
• Brandgefahr: auf den Kochfeldern keine Elemente lagern.
• Nur vom Hersteller des Kochgerätes entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeichnete Kochfeldschützer oder mit dem Gerät gefelieferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfallen führen. Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspannung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsverschriften erlaubt.

Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat weniger zu erreichen sein.

Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen.

Der Hersteller leht jeder Verantwortung ab falls oben genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jeder Risiko auszuschlieben.

Anweisungen für den Benutzer Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführrt werden.

Für die spezifischen Anweisungen siehe die dem Installatour vorbehaltene Seite.

Anwendung HEIZELEMENTETOUCH CONTROL

Berührungstasten

Alle Funktionen können über Berührungstasten (kapazitive Sensoren) auf der Frontpartie der Bedienungsblende eingeschaltet werden; jeder Taste entspricht eine Anzeige. Jede Betätigung wird von einem Signaton quittiert. Ein- und Ausschalten

TOUCH CONTROL (Abb. 2)

1 Ein/Aus-Taste ON/OFF
2 Minus -
3 Plus +
4 Zwei-/Dreikreis-Kochzone
5 Kochzone
6 Leistungsanzeige
7 Anzeige für Doppelkreis-Kochzone
8 Leuchtsegment für Mehrkreis-Kochzonen

EIN/AUS-Schalten der Touch Control

Nach Anschluss an die Netzspannung dauert die Initialisierung der Touch-Control-Steuerung ca. 1 Sekunde, bevorsie betriebsbereit ist.

Nach einem Reset blinken alle Anzeigen und LEDs ca. eine Sekunde lang. Nach dieser Zeit werden alle Anzeigen und LEDs ausgescheltet und die Steuerung schaltet auf Stand-by.

Die Steuerung kann nun durch Betätigten der EIN/AUS-Taste in den Ein-Zustand geschalteit werden.

Auf den Kochzonenanzeigen erscheint dann „0". Sollte eine der Kochzonen heißt sein (hohe Temperatur), blinken auf der Anzeige abwechselnd „H" und „0".

Die Steuerung bleibt nach dem Einsatz 20 Sekunden lang aktiv. Sollt in dieser Zeit keine Kochzone ausgewählten werden, schaltet die Steuerung automatisch auf Stand-by

zurück.

Die Touch-Control-Steuerung kann nur durch Betätigten der EIN/AUS-Taste (1) in den Ein-Zustand geschlossen werden.

Sollte eine beliebige andere Taste zusammen mit der EIN/AUS-Taste (1) betätig werden, bleibt die Steuerung auf Stand-by.

Durch Betätigung der EIN/AUS-Taste (1) kann die Steuerung jederzeit wieder ausgeschaltet werden. Dies gilt selbst dann, wenn die Steuerung durch Aktivierung der Kindersicherung gespeit ist.

Die EIN/AUS-Taste (1) hat hinsichtlich der Ausschalt-Funktion immer Vorrang.

Automatische Abschaltung

Im Ein-Zustand schaltet sich die Touch-Control-Steuerung nach 20 Sekunden selbstätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätig wird. Nach der Auswahl einer Kochzone setzt sich diese automatische Abschaltzeit aus 10 Sekunden, nach denen sich die Kochzone ausschaltet, und weiteren 10 Sekunden, nach denen sich die Steuerung ausschaltet, zusammen.

Einschalten/Ausschalten einer Kochzone

Wenn die Touch-Control-Steuerung eingeschaltet ist, wird eine Kochzone durch Drücken der entsprechenden Taste (5) ausgewählt.

Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Sollte eine der Kochzonen heiß sein, werden abwechselnd „H" und "0" angezeigt.

Durch Betätigkeiten der PLUS- (3) oder MINUS-Taste (2) wird eine Leistungsstufe eingestellt und die Kochzone beginnnt sich zu erwämen.

Nach der Auswahl einer Kochzone kann die Leistungsstufe durch Gedrückthalten der PLUS-Taste (3), beginnend mit Stufe 1, eingestellt werden, wobei sich die Leistung alle 0,4 Sekunden um eine Stufe erhöht. Nach Erreichen der Leistungsstufe 9 ist keine weitere Erhöhung mehr möglich.

Wird die Auswahl der Leistungsstufe mit der MINUS-Taste (2) vorgenommen, ist die ersten Stufe „9" (maximale Leistung). Wird die Tastes gebrachte gehalten, verringiert sich die Leistung alle 0,4 Sekunden um eine Stufe. Bei Erreichen der Leistungsstufe 0 ist keine weitere Verringerung der Leistung mehr möglich. Um eine neue Leistungsstufe einzustellen, muss dann wieder die Taste MINUS (2) bzw. PLUS (3) beträgt werden.

Ausschalten einer Kochzone

Zum Ausschalten einer einzeln Kochzone muss die entsprechende Taste (5) betätig werden. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Werden die PLUS(3) und die MINUS-Taste (2) gleichzeitig betätig, wird die Leistungsstufe der entsprechenden Kochzone direkt auf 0 zurückgesetzt. Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen gedrückt werden, bis die Leistungsstufe erreicht 0 ist. Soltte eine der Kochzonen heißt sein, werden

abwechselnd ^日H^一 und ^日0^一 angezeigt.

Ausschalten aller Kochzonen

Das sofortige Ausschalten aller Kochzonen ist jederzeit durch Betätigung der EIN/AUS-Taste (1) möglich. Im Standby-Zustand erscheint ein „H" in der Anzeige aller Kochzonen, die noch heiß sind. Die anderen Kochzonenanzeigen sind dunkel.

Leistungsstufen

Jede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen „1" bis „9" in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige (6) angezeigt werden.

Restwärmeanzeige

Der Benutzer wird auf eine eventuell gefährliche Berührtemeratur der Glaskeramikoberfläche einer Kochzone hingewiesen. Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H“ auf dem entsprechenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe (von „0“ bis „9“) und der Betriebszeit berechnet.

Nach dem Abschalten einer Kochzone zeigt die entsprechende Anzeige ein „H“, bis die Temperatur rechnerisch unter ein bestimmtes Niveau abgesunden ist (≤ 60°C).

Abschaltautomatik (Betriebsdauerbegrenzung)

Abhängig von der ausgewählten Leistungsstufe wird jeder Kochzone individuell nach einer bestimmten maximalen Betriebsdauer abgeschelt, falls innerhalb dieser Zeit keine Benutzung erfolgt ist.

Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS (3) und MINUS (2) bzw. Doppelkreis-Kochzone) führt zur Rückstellung der maximalen Betriebszeit auf ihren Ausgangswert.

Schutz gegen unbeabsichtigtes Einsatzen

• Bei Erkennung der Dauerbetätigung einer Taste während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es ertont dann als Fehlermeldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen erscheint der Fehlercode „E R 0 3". Wenn eine der Kochzonen noch heiß ist, wird abwechsland ein „H“ und die Fehlermeldung angezeigt.
• Wird innerhalb von 20 Sekunden nach dem Einsatz keine Kochzone aktiviert, so schaltet die Steuerung zurück auf Stand-by.
  Die Ein/Aus-Taste hat im eingeschalteten Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschaltet werden kann.
• In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätig erkannt werden, bevor sich die Steuerung erneut einschalten lasst.

Tastenverriegelung (Kindersicherung)

• Kindersicherung:

Tastenverriegelung:

Zur Aktivierung der Kindersicherung mussen nach dem Einsatz der Touch-Control-Steuerung gleichzeitig drei Sekunden lang die Kochzonenwahltaste hinten links und die MINUS-Taste (2) und danach allein die Kochzonenwahltaste hinten links betatigt werden. Auf allen Anzeigen erscheint dann ein „L“ für LOCKED (Kindersicherung gegen unbeabsichtigtes Einsatz). Solle eine Kochzone noch frei sein, werden „L“ und „H“ abwechselnd angezeigt.

Dieser Bedienungsablauf muss innerhalb von 10 Sekundenstattfinden und es darf keine andere Taste als die oben beschiedenbenen gedrückt werden. Andernfalls wird die Eingabe als nicht vollständig abgebrochen und die Kochstelle wird nicht verriegelt.

Die Elektronik bleibt bis zur Entriegelung durch den Benutzer im verriegelten Zustand, auch wenn die Steuerung zwischenheitlich aus- und wieder eingeschaltet wird. Auch ein Reset der Steuerung (nach einem Spannungsbfall) unterbricht die Verriegelung nicht.

Entriebelung:

Nach dem Einschalten der Steuerung kann die Kindersicherung deaktiviert werden. Hierzu müssen erst gleichzeitig 3 Sekunden lang die Kochzonenwahltaste halten links und die MINUS-Taste (2) und danach allein die MINUS-Taste (2) betatigt werden Wenn alle Schritte in der richtigen Reihenfolge und innerhalb von 10 Sekunden durchgefuhrt wurden, wird die Verriegelung aufgehoben und die Steuerung befindet sich im AUS-Zustand. Ansonsten ist die Eingabe unvollständig und die Steuerung bleibt im verriegelten Zustand und schaltet nach 20 Sekunden ab.

Nach erneutem Einsatzen der Steuerung mit der EIN/AUS-Taste erscheint auf allen Anzeigen eine 0, die Dezimalpunkte der Anzeigen blinken und die Steuerung ist für den Kochvorgang einsatzbereit. Sollte eine Kochzone noch heißt sein, werden „0" und „H" abwechselnd angezeigt.

Bedienung der Mehrkreis-Kochzonen

Kochfelder ohne Zwei- oder Dreikreis-Kochzone. Siehe Abb. 2A

Kochfeld mit Zweikreis-Kochzone (Abb. 2B)

Bei der Aktivierung einer Doppelkreis-Kochzone werden die entsprechenden beiden Heizkreise gleichzeitig eingeschaltet. Das Einschalten des äußeren Heizkreises wird durch eine entsprechende Leuchtanzeige (7) in der rechten unteren Ecke des Displays angezeigt. Wenn nur der innere Heizkreis eingeschaltet werden soll, kann der äußere Kreis durch Betätigung der Doppelkreis-Taste (4) ausgeschaltet werden. Durch erneutes Betätigten der Doppelkreis-Taste (4) kann der äußere Kreis wieder eingeschaltet werden, woraufhin die entsprechende Punktanzeige (7) erneut aufleucht. Kochfeld mit Dreikkreis-Kochzone (Abb. 2C)/Kochfeld mit Zweikkreis- und Dreikkreis-Kochzone (Abb. 2D)

Durch Aktivierung einer Zweikreis-/Dreikreis-Kochzone werden alle 3 Kreise gleichzeitig eingeschaltet. Durch Drucken der Taste 4 kann jeder Kreis ein- oder ausgeschaltet werden. Die Anzeige erfolgt über ein Leuchtsegment (8).

Akustisches Signal (Summer)

Während des Betriebs werden folgende akustische Summer-Signale ausgegeben:

• Kurzer Summer-Ton bei Normalbetätigung der Tasten
  Längerer, unterbrochener Summer-Ton bei Dauerbetätigung der Tasten während mehr als 10 Sekunden

Instandhaltung (Abb. 4)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen müssen sofort mit einem Schaber von der Kochflache entfernt werden um möglich Schaden an der Flache zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Kuchenpapier saubern, dann mit klarem Wasser nachspullen und abschlieBend mit einem Lappen trocken wischen. Keine Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Anweisungen für den Installateur Installation

Die angegebenen Anweisungen sind an den zugelassenen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe)durfen nur bei ausgeschalteten Apparat vorgenommen werden.

Aufstellung (Abb. 5)

1 Vorderansicht
2 Vorderseite

Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter der Platte die mitgelieferte Dichtasse verteilen.

Elektrischer Anschluß

Vor dem Anschluß an das elektrische Netz sich davon über-zeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten

Leistungsschild übereinstimmen;

• die Anlage mit einem wirksamen Erdanschluß gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluß ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitstemperatur verwendet werden. Das Kabelarf an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.
