Technische Daten	Elektrischer Rasenmäher BLACK & DECKER GFC1238
Motortyp	Elektrisch
Leistung	1200 W
Schnittbreite	38 cm
Schnitthöhe	3 verstellbare Positionen von 20 bis 70 mm
Fangkorbkapazität	40 L
Gewicht	13 kg
Verwendung	Ideal für kleine und mittlere Flächen
Wartung	Regelmäßig die Klingen überprüfen und den Fangkorb reinigen
Sicherheit	Mit einem Sicherheitsschalter ausgestattet
Allgemeine Informationen	2 Jahre Garantie, Kundendienst verfügbar

Häufig gestellte Fragen - GFC1238 BLACK & DECKER

Wie starte ich den BLACK & DECKER GFC1238 Rasenmäher?

Um den Rasenmäher zu starten, stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist. Drücken Sie die Sicherheitstaste und ziehen Sie gleichzeitig am Startgriff.

Was soll ich tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie, ob das Netzkabel in gutem Zustand und richtig angeschlossen ist. Stellen Sie außerdem sicher, dass der Rasenmäher nicht im Sicherheitsmodus ist und der Motor nicht überhitzt ist.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Hebel zur Einstellung der Schnitthöhe am Chassis des Rasenmähers, um die Höhe nach Ihren Wünschen anzupassen.

Der Rasenmäher schneidet nicht richtig, was soll ich tun?

Überprüfen Sie, ob die Klinge scharf ist und ob kein Gras oder Schmutz den Schneidemechanismus blockiert. Reinigen und schärfen Sie die Klinge bei Bedarf.

Wie pflege ich meinen BLACK & DECKER GFC1238 Rasenmäher?

Für eine gute Pflege reinigen Sie regelmäßig die Klinge und die Unterseite des Mähdecks nach jedem Gebrauch. Überprüfen Sie auch das Netzkabel und lagern Sie den Rasenmäher an einem trockenen Ort.

Wie groß ist das Fassungsvermögen des Fangkorbs?

Der Fangkorb des BLACK & DECKER GFC1238 Rasenmähers hat ein Fassungsvermögen von 40 Litern.

Wie kann ich die Klinge des Rasenmähers austauschen?

Um die Klinge zu wechseln, trennen Sie den Rasenmäher vom Stromnetz, entfernen Sie die Schutzabdeckung und schrauben Sie die gebrauchte Klinge gemäß der Bedienungsanleitung ab.

Der Rasenmäher macht ungewöhnliche Geräusche, was soll ich tun?

Wenn Sie ein seltsames Geräusch hören, schalten Sie den Rasenmäher sofort aus. Überprüfen Sie, ob sich Gegenstände in der Klinge oder im Motor verfangen haben, und konsultieren Sie das Handbuch, wenn das Problem weiterhin besteht.

Wo kann ich Ersatzteile für meinen Rasenmäher finden?

Ersatzteile können bei Ihrem örtlichen BLACK & DECKER-Händler oder über die offizielle BLACK & DECKER-Website bestellt werden.

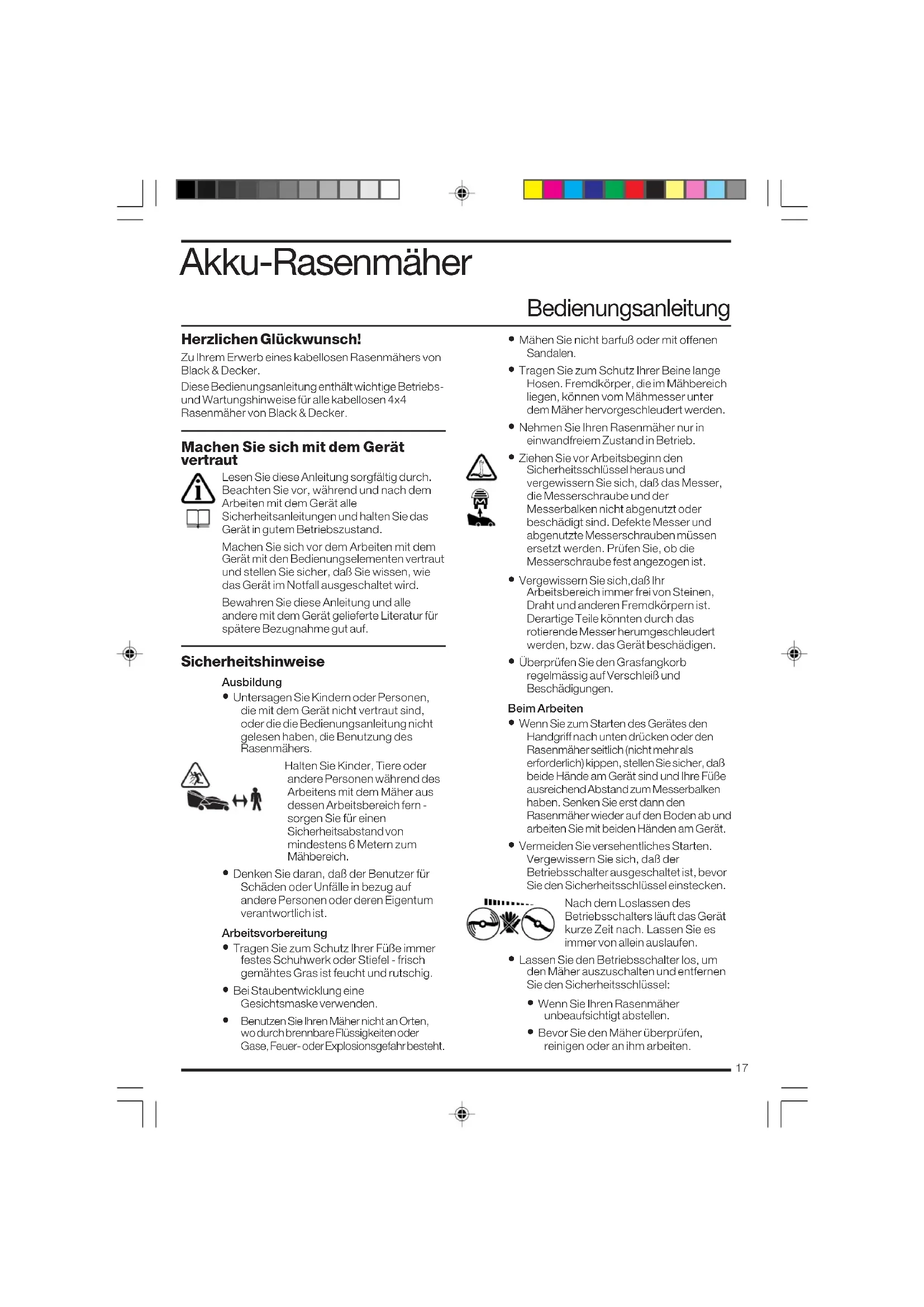

BEDIENUNGSANLEITUNG GFC1238 BLACK & DECKER

• Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Altri utensili di giardinaggio La Black & Decker ha una gamma completa di utensili per il giardinaggio che rende semplice la vita in giardino. Se desiderate ulteriori informazioni sui seguenti prodotti, vi preghiamo di contattare il nostro Centro D’Informazione e Manutenzione (vedere la pagina degli indirizzi alla fine di questo libretto d’istruzioni) od il vostro rivenditore Black & Decker Tosatori a lame o a catena Motoseghe Scope elettriche Tosasiepi a batteria Tagliasiepi a batteria Tosasiepi Tosaerba Rastrelli Sramatori Biotrituratori Non tutti i prodotti sono disponibili in tutti i paesi.17 Akku-Rasenmäher Bedienungsanleitung Herzlichen Glückwunsch! Zu Ihrem Erwerb eines kabellosen Rasenmähers von Black & Decker. Diese Bedienungsanleitung enthält wichtige Betriebs- und Wartungshinweise für alle kabellosen 4x4 Rasenmäher von Black & Decker. Machen Sie sich mit dem Gerät vertraut Lesen Sie diese Anleitung sorgfältig durch. Beachten Sie vor, während und nach dem Arbeiten mit dem Gerät alle Sicherheitsanleitungen und halten Sie das Gerät in gutem Betriebszustand. Machen Sie sich vor dem Arbeiten mit dem Gerät mit den Bedienungselementen vertraut und stellen Sie sicher, daß Sie wissen, wie das Gerät im Notfall ausgeschaltet wird. Bewahren Sie diese Anleitung und alle andere mit dem Gerät gelieferte Literatur für spätere Bezugnahme gut auf. Sicherheitshinweise Ausbildung

• Untersagen Sie Kindern oder Personen, die mit dem Gerät nicht vertraut sind, oder die die Bedienungsanleitung nicht gelesen haben, die Benutzung des Rasenmähers. Halten Sie Kinder, Tiere oder andere Personen während des Arbeitens mit dem Mäher aus dessen Arbeitsbereich fern - sorgen Sie für einen Sicherheitsabstand von mindestens 6 Metern zum Mähbereich.

• Denken Sie daran, daß der Benutzer für Schäden oder Unfälle in bezug auf andere Personen oder deren Eigentum verantwortlich ist. Arbeitsvorbereitung

• Tragen Sie zum Schutz Ihrer Füße immer festes Schuhwerk oder Stiefel - frisch gemähtes Gras ist feucht und rutschig.

• Bei Staubentwicklung eine Gesichtsmaske verwenden.

Benutzen Sie Ihren Mäher nicht an Orten, wo durch brennbare Flüssigkeiten oder Gase, Feuer- oder Explosionsgefahr besteht.

• Mähen Sie nicht barfuß oder mit offenen Sandalen.

• Tragen Sie zum Schutz Ihrer Beine lange Hosen. Fremdkörper, die im Mähbereich liegen, können vom Mähmesser unter dem Mäher hervorgeschleudert werden.

• Nehmen Sie Ihren Rasenmäher nur in einwandfreiem Zustand in Betrieb.

• Ziehen Sie vor Arbeitsbeginn den Sicherheitsschlüssel heraus und vergewissern Sie sich, daß das Messer, die Messerschraube und der Messerbalken nicht abgenutzt oder beschädigt sind. Defekte Messer und abgenutzte Messerschrauben müssen ersetzt werden. Prüfen Sie, ob die Messerschraube fest angezogen ist.

• Vergewissern Sie sich,daß Ihr Arbeitsbereich immer frei von Steinen, Draht und anderen Fremdkörpern ist. Derartige Teile könnten durch das rotierende Messer herumgeschleudert werden, bzw. das Gerät beschädigen.

• Überprüfen Sie den Grasfangkorb regelmässig auf Verschleiß und Beschädigungen. Beim Arbeiten

• Wenn Sie zum Starten des Gerätes den Handgriff nach unten drücken oder den Rasenmäher seitlich (nicht mehr als erforderlich) kippen, stellen Sie sicher, daß beide Hände am Gerät sind und Ihre Füße ausreichend Abstand zum Messerbalken haben. Senken Sie erst dann den Rasenmäher wieder auf den Boden ab und arbeiten Sie mit beiden Händen am Gerät.

• Vermeiden Sie versehentliches Starten. Vergewissern Sie sich, daß der Betriebsschalter ausgeschaltet ist, bevor Sie den Sicherheitsschlüssel einstecken. Nach dem Loslassen des Betriebsschalters läuft das Gerät kurze Zeit nach. Lassen Sie es immer von allein auslaufen.

• Lassen Sie den Betriebsschalter los, um den Mäher auszuschalten und entfernen Sie den Sicherheitsschlüssel:

• Wenn Sie Ihren Rasenmäher unbeaufsichtigt abstellen.

• Bevor Sie den Mäher überprüfen, reinigen oder an ihm arbeiten.18

• Vor dem Entfernen einer Blockierung.

• Falls der Mäher ungewöhnlich stark vibriert (sofort überprüfen)

• Wenn Sie mit dem Mäher auf einen Fremdkörper getroffen sind. Untersuchen Sie das Gerät auf mögliche Beschädigungen und führen gegebenenfalls die notwendigen Reparaturen durch.

• Lassen Sie das Gerät niemals laufen, wenn es auf der Seite liegt und versuchen Sie niemals das laufende Messer anzuhalten - lassen Sie es immer von alleine zum Stillstand kommen.

• Achten Sie darauf, daß Sie nicht mit Händen oder Füßen in die Nähe oder an rotierende Teile des Mähers geraten.

• Halten Sie sich zu jeder Zeit von Auswurföffnungen fern.

• Benutzen Sie Ihren Rasenmäher nicht bei Regen oder Nässe. Vermeiden Sie, wenn möglich, nasses Gras.

• Mähen Sie nur bei Tageslicht oder gutem künstlichen Licht.

Gehen Sie beim Mähen immer vorwärts, ziehen Sie den Rasenmäher nicht rückwärts.

• Überqueren Sie keine Kieswege oder steinige Straßen, während das Messer rotiert.

• Achten Sie immer auf festen Stand, insbesondere auf Abhängen.

• Mähen Sie Abhänge immer quer zum Gefälle, nie von oben nach unten. Seien Sie beim Richtungswechsel auf Abhängen immer besonders vorsichtig.

• Mähen Sie keine übermäßig steilen Abhänge und tragen Sie immer rutschfestes Schuhwerk.

• Überprüfen Sie den Grasfangkorb regelmäßig auf Beschädigungen und ersetzen ihn gegebenenfalls.

Mähen Sie immer im Schritt, niemals laufen. Schieben Sie den Mäher nicht mit Gewalt vor.

• Heben Sie den Rasenmäher niemals hoch oder tragen ihn solange der Motor läuft.

• Vergewissern Sie sich, daß das Messer aufgehört hat zu rotieren bevor Sie den Mäher zum Transport anheben.

Entfernen Sie immer zuerst den Sicherheitsschlüssel und stellen die Schnitthöhe auf eine mittlere Stellung ein, bevor Sie den Mäher transportieren. Seien Sie beim Anheben des Geräts sehr vorsichtig.

• Betreiben Sie den Mäher niemals mit beschädigten Schutzvorrichtungen und - abdeckungen.

• Um ein versehentliches Starten oder den unbefugten Gebrauch Ihres Rasenmähers zu verhindern, ist der Rasenmäher mit einem abziehbaren Sicherheitsschlüssel ausgestattet. Wird der Sicherheitsschlüssel vom Rasenmäher entfernt, kann der Rasenmäher nicht eingeschaltet werden. Ziehen Sie immer den Schlüssel ab, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen und vor allem, bevor Sie das Messer auswechseln.

• Sollten Sie aus irgendeinem Grund mit Akkuelektrolyt in Berührung gekommen sein, waschen Sie reichlich die betroffene Stelle sofort mit Wasser ab. Sollte Elektrolyt in Ihre Augen dringen, suchen Sie bitte einen Arzt auf. Lagerung und Pflege

• Bewahren Sie den Rasenmäher immer an einem trockenen Ort außer Reichweite von Kindern auf. Ziehen Sie immer den Sicherheitsschlüssel heraus und bewahren diesen kindersicher auf.

• Benutzen Sie keine Lösungs- oder Reinigungsmittel, um Ihren Mäher zu reinigen - verwenden Sie stattdessen einen stumpfen Schaber, um Gras und Schmutz zu entfernen. Ziehen Sie vor der Reinigung immer erst den Sicherheitsschlüssel ab.

• Den Rasenmäher nicht im Freien lagern oder aufladen.

• Benutzen Sie Ihren Mäher nicht mit beschädigten Teilen; entfernen Sie alle beschädigten Teile und ersetzen sie diese vor dem Arbeiten mit dem Gerät.

• Aus Sicherheitsgründen sollten Sie abgenutzte oder beschädigte Teile sofort auswechseln.

• Sorgen Sie dafür, daß sämtliche Muttern, Bolzen und Schrauben immer fest angezogen sind, damit sich Ihr Rasenmäher immer in einem sicheren Betriebszustand befindet.

• Verwenden Sie nur von Black & Decker empfohlene(s) Zubehör und Ersatzteile. Die Firma Black & Decker bemüht sich um die ständige Verbesserung ihrer Produkte und behält sich daher das Recht vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. Produktausstattung (Abb. A)

Mit diesem Black & Decker Rasenmäher haben Sie ein Qualitätsprodukt gekauft, das die folgenden Vorteile in einem modernen Design vereinigt, um Ihnen bei hoher Sicherheit und Effizienz das Rasenmähen zu erleichtern:19

• Ohne Kabel - Sie brauchen beim Mähen kein Verlängerungskabel.

• Kein Kraftstoff - Sie müssen kein Benzin und Öl kaufen, mischen, lagern oder transportieren.

• Sauber - Ihr Mäher produziert keine Abgase und ist damit umweltfreundlich.

• Wiederaufladbare Akkueinheit – liefert verläßliche Leistung.

• Problemlos starten - Motor springt immer sofort an.

• Speziell entworfener Betriebsschalter und Sicherheitschlüssel verhindern unbeabsichtigtes Starten des Mähers.

• Ergonomisch entworfener nach oben geschwungener Handgriff zum bequemen Gebrauch und problemlosen Schieben des Mähers.

Eine Messerbremse zur zusätzlichen Sicherheit. Bremst das Messer innerhalb von 3 Sekunden, wenn der Betriebsschalter losgelassen worden ist.

Grosse Flügelmuttern zur einfachen Montage.

• Vierzehn Einstellungen der Schnitthöhe, genügend Flexibilität für langes oder kurzes Gras.

• Die Räder des Rasenmähers rotieren um 360° für maximale Manövrierfähigkeit, wodurch bis direkt an die Rasenkanten und leicht um Hindernisse herum gemäht werden kann.

• Die Hinterräder lassen sich feststellen wodurch ein Mähen von geraden Bahnen möglich ist.

• Leichtes Leeren des Grasfangkorbes.

• Ein widerstandsfähiges und haltbares Kunststoffdeck das nicht rostet und zur Lärm- und Vibrationsdämpfung beiträgt.

• Leistungsstarker, wirkungsvoller und geräuscharmer Permanent-Magnetmotor sorgt für effizientes Mähen und Grasfangen unter normalen Mähbedingungen. Inhalt der Verpackung Die Verpackung enthält: 1 Rasenmähergehäuse 1 Handgriff (3-teilig) 1 Grasfangkorb (2-teilig) 1 Schraubenschlüssel/Schaber 1 Schraubendreher 1 Akku 1 Akku-Deckel 1 Ladegerät 1 Sicherheitsschlüssel 1 Ersatzsicherung 2 Flügelmuttern 2 Unterlegscheiben 2 Formscheiben 2 Bolzen für oberen Handgriff 2 Bolzen für unteren Handgriff 5 Schrauben für Grasfangkorb 2 Kabelschellen 1 Bedienungsanleitung

• Packen Sie sorgfältig alle Teile aus. Montieren des Handgriffs

• Stellen Sie den Rasenmäher mit seinen Rädern auf eine feste, ebene Fläche.

• Setzen Sie gemäß Abb. B1 die Handgriffstangen so in die Öffnungen ein, daß sie durch die Krümmung oben ausgeweitet werden.

• Sichern Sie gemäß Abbildung jede Stange mit einem Bolzen und einer Formscheibe. Ziehen Sie den Bolzen mit dem mitgelieferten Schraubenschlüssel sicher an.

• Setzen Sie die U-förmige obere Handgriffstange wie abgebildet auf die Stangen.

• Sichern Sie gemäß Abbildung die obere Handgriffstange unter Verwendung der Bolzen, Unterlegscheiben und Flügelmuttern.

• Sichern Sie die Kabel unter Verwendung der mitgelieferten Kabelschellen am Handgriff. Ziehen Sie die Flügelmuttern nicht mit einem Werkzeug an. Zusammenbau des Grasfangkorbes (Abb. C) Der Grasfangkorb kommt in zwei Hälften. Bauen Sie diese wie folgt zusammen:

• Richten Sie die zwei Hälften des Grasfangkorbs wie abgebildet miteinander aus.

• Verschrauben Sie die beiden Hälften mit Hilfe der 5 Schrauben und des mitgelieferten Schraubenziehers. DEUTSCH20 Den Grasfangkorb am Mäher befestigen:

• Heben Sie die Klappe über dem Grasauswurf an und setzen Sie den Fangkorb ein.

• Lassen Sie nun die Rückklappe los - sie deckt den Fangkorb ab und hält ihn in Stellung. Den Grasfangkorb vom Mäher entnehmen: Heben Sie die Rückklappe an, so daß der Grasfangkorb vom Mäher abgenommen werden kann und auf dem Gras aufsitzt. Lassen Sie nun die Rückklappe langsam herab; nun haben Sie beide Hände frei, um den vollen Grasfangkorb anzuheben. Einsetzen der Akkuabdeckung

• Setzen Sie das erste Scharnier in den Rasenmäherkörper ein und drücken Sie dann das zweite Scharnier ebenfalls ein, bis es einrastet. Anbringen des Akku-Tragegestells

• Nehmen Sie die Batterie und ihr Tragegestell.

• Falten Sie die Seiten des Gestells nach oben und setzen die Batterie in ihre Position.

• Der Akku sollte immer im Tragegestell verbleiben. Informationen zu Batterie

• Die Batterie in Ihrem Akku-Rasenmäher besteht aus einem geschlossenem 12Volt-Bleisäure-Gel-System. Die Batterie verwendet ein absorbiertes Elektrolyt und kann daher in jeder beliebigen Stellung gelagert werden, ohne daß irgendetwas auslaufen könnte.

Die Akkueinheit wurde im Werk aufgeladen, muß jedoch vor jedem Gebrauch mindestens 30 Stunden aufgeladen werden, um zu gewährleisten, daß sie voll aufgeladen ist.

• Zur optimalen Leistung ist der Akku nach jedem Gebrauch sofort neu aufzuladen.

• Sorgen Sie bei der Einlagerung im Winter für folgendes:

• Der Akku wird vor der Lagerung voll aufgeladen.

• Die Temperatur im Lagerraum beträgt weniger als 25°C.

• Der Mäher wird nicht länger als 6 Monate eingelagert.

• Lagern Sie Ihren Rasenmäher immer kühl und trocken.

• Sorgen Sie dafür, daß der Mäher und die Batterie nicht mit Wasser, Hitzequellen (wie Heizkörper, Heizlüfter, Öfen, usw.), offenem Feuer oder Chemikalien in Berührung kommen. Hinweise zum Aufladen

• Laden Sie Ihren Rasenmäher immer in einem gut durchlüfteten, trockenen, wettergeschützten Raum auf.

• Laden Sie den Mäher an einem Ort auf, an dem die Umgebungstemperatur höher als 5°C und niedriger als 40°C ist. Achtung! Versuchen Sie nicht, nichtaufladbare Akkus aufzuladen. Aufladen

• Der Akku Ihres Mähers kann im Mäher neu aufgeladen werden oder entfernt und getrennt aufgeladen werden, falls keine Netzsteckdose vorhanden ist. Aufladen des Akkus im Mäher

• Entfernen Sie den Sicherheitsschlüssel und verwahren ihn an einem kindersicheren Ort.

• Öffnen Sie die Akkuabdeckung indem Sie den Verschluss zurückschieben und den Deckel anheben.

• Entfernen Sie die Batteriekabel (rot und schwarz) durch Herausziehen aus der Buchse seitlich in dem Batteriefach.

• Anschließend wird der rote und schwarze Stecker des Ladegerätes an die rote und schwarze Buchse der Batterie angeschlossen. Hinweis: Der Stecker des Ladegeräts paßt nur in einer Richtung in die Buchse.

• Stecken Sie das Ladegerät in eine Netzsteckdose.

• Die rote Lampe am Ladegerät leuchtet. Dies zeigt an, daß der Akku aufgeladen wird. Ladegerät mit zwei Lampen

• Wenn der Akku aufgeladen ist, was normalerweise 24 bis 30 Stunden dauert, erlischt die rote Lampe und die grüne leuchtet auf.

• Sie können den Akku gefahrenlos am Ladegerät angeschlossen lassen, bis Sie ihn benötigen. Nach dem Aufladen

• Trennen Sie das Ladegerät vom Akku und schließen Sie den Akku an die Buchse am Rasenmäher an.

• Ihr Rasenmäher ist jetzt einsatzbereit.21 Aufladen des Akkus an anderer Stelle

• Entfernen Sie den Sicherheitsschlüssel und die Batterieabdeckung wie oben beschrieben und trennen die Batterie ab.

• Heben Sie die Batterie mit dem Tragegriff aus dem Mäher heraus.

• Laden Sie die Batterie wie oben beschrieben auf.

• Nach dem Aufladen - setzen Sie die Batterie wieder in den Mäher ein und schließen sie an den Stecker des Mähers an. Entsorgung der Batterie Wenn der Akku des Mähers ersetzt werden muß, sollten Sie ihn zunächst völlig entladen, d.h. den Mäher solange laufen lassen, bis der Motor stehenbleibt. Entfernen Sie anschließend den Akku aus dem Mäher. Achtung! Der Akku kann auch nach dem Stehenbleiben des Motors noch einen Reststrom enthalten. Daher sollten die Anschlüsse des Akkus mit nicht leitenden Werkzeugen oder Material isoliert werden (keine Stahlwolle oder Aluminiumfolie o.ä. verwenden), um einen Kurzschluß vorzubeugen. Akkus/Batterien müssen verantwortungsbewußt entsorgt werden.

Dieses Symbol besagt, daß die Bleisäure- Batterie Ihres Rasenmähers umweltgerecht entsorgt werden muß und nicht dem normalen Hausmüll, der in einer Verbrennungsanlage oder auf einer Müllhalde entsorgt wird, zugeführt werden darf.

Bleisäure-Akkus sind bei unsachgemäßer Entsorgung umweltbelastend und können explodieren, wenn sie mit offenem Feuer in Berührung kommen. Nicht verbrennen. Geben Sie den Alt-Akku bei unserem Black & Decker Zentralkundendienst, Ihrem örtlichen Fachhändler oder Ihrer örtlichen Sammelstelle für Altbatterien ab. Wenden Sie sich gegebenenfalls an Ihre örtliche Behörde, um nähere Informationen zur Entsorgung zu erhalten. Falls die Mähleistung Ihres Mähers nachläßt, wenden Sie sich bitte an den Abschnitt “Fehlersuche”. Achtung! Beim Einsetzen eines neuen Akkus muß das rote Kabel unbedingt mit der roten Polklemme und das schwarze Kabel mit der schwarzen Polklemme verbunden werden. Arbeiten mit dem Mäher (Abb. E) Wichtig! Bitte beachten Sie bei der Arbeit mit Ihrem Gerät immer die entsprechenden Sicherheitshinweise! Achtung! Versuchen Sie nicht, den Mäher mit nur einer Hand zu schieben. Führen Sie ihn immer mit beiden Händen. Sicherheitsschlüssel

• Um ein unbeabsichtigtes Starten oder die unbefugte Benutzung zu verhindern, wurde Ihr Akku-Rasenmäher mit einem abziehbaren Sicherheitsschlüssel ausgestattet. Das Gerät ist absolut betriebsunfähig, wenn dieser Schlüssel aus dem Mäher entfernt wurde.

• Benutzen Sie immer den mitgelieferten Grasfangkorb. Achtung! Entfernen Sie den Schlüssel immer, wenn Sie den Mäher unbeaufsichtigt stehen lassen, auch wenn es nur für kurze Zeit ist.

• Den Sicherheitsschlüssel (plus eine Ersatzsicherung) finden Sie im Beutel mit den Kleinteilen. Starten

• Schieben Sie den Sicherheitsschlüssel in Position und drücken ihn bis zum Anschlag hinein.

• Drücken Sie den Handgriff nach unten, um das Vorderteil des Mähers leicht anzuheben. Das läßt den Motor, besonders bei hohem Gras, leichter auf seine volle Umdrehungsgeschwindigkeit kommen. Dann drücken Sie die Sicherheits-Einschaltsperre am Schalterkasten und ziehen gleichzeitig den Starthebel. Der Motor läuft an, Sie können den Sperrknopf wieder loslassen und den Mäher in seine normale Arbeitsposition absenken, um mit dem beidhändigen Mähen zu beginnen. Hinweis: Der Mäher hat Räder, die sich voll um 360º drehen lassen, um maximale Manövrierbarkeit zuzulassen. Die Hinterräder können, um das Mähen von geraden Bahnen zu ermöglichen, wie folgt arretiert werden:

Schieben Sie den Mäher vorwärts bis alle vier Räder nach hinten weisen.

• Ziehen Sie den Hebel an der linken Seite des Handgriffs, bis er einrastet.

• Um die Räder wieder zu lösen , den Arretierknopf nach vorn drücken.

Sollte es vorkommen, daß der Hebel zwar einrastet, aber die Hinterräder nicht arretiert werden, lösen Sie den Hebel wieder, lösen die Stellschraube um eine Drehung und ziehen den Hebel wieder an bis er einrastet. DEUTSCH22 Wiederholen Sie dies, bis die Räder voll in der Stellung arretiert werden. Ihr Rasenmäher läuft solange Sie den Schalthebel gezogen halten. Sie halten den Mäher an, indem Sie den Schalthebel loslassen. Wenn Sie die Arbeit mit dem Mäher beendet haben, empfehlen wir, daß Sie ihn säubern, bevor Sie ihn wegstellen. Beachten Sie bitte das Kapitel „Pflege und Wartung”. Hinweis: Sie erzielen bessere Ergebnisse, wenn Sie Ihren Rasen regelmäßig und nicht bei nassem Wetter mähen. Wenn Sie beim Mähen feststellen, daß loses Gras unter dem Mäher herausgeschleudert wird, ist der Grasfangkorb wahrscheinlich voll und muß entleert werden. Manövrierbarkeit (Abb. D) Der Mäher hat voll drehbare Räder und kann daher leicht um Bäume, Pfosten und ähnliche Hindernisse manövriert werden. Außerdem kann man begrenzte Flächen, wie etwa zwischen Blumenbeeten, genau mähen. Um diese Manövrierbarkeit zu ermöglichen, drücken Sie den Arretierknopf nach vorn, um damit die Arretierung der Hinterräder zu lösen. Wenn Sie mit dem Mäher solche Manöver ausführen, sollten Sie immer die Kabelrückhaltung benutzen, und sicherstellen, daß sich das Kabel nicht auf der beabsichtigten Schnittbahn befindet. Einstellen der Schnitthöhe (Abb. F) Achtung! Entfernen Sie den Sicherheitsschlüssel bevor Sie irgendwelche Einstellungen vornehmen, und lassen Sie das Messer erst völlig zum Stillstand kommen; das Messer ist sehr scharf.

• Klappen Sie den Hebel aus und halten ihn fest.

• Drehen Sie den Knopf mit Hilfe des Hebels, um die gewünschte Schnitthöhe einzustellen.

• Klappen Sie den Hebel wieder zurück, um den Knopf zu verriegeln.

• Wenn Sie auf dem Rasen Streifen erzeugen möchten, bringen Sie zunächst die Streifenklappe in Stellung und befestigen Sie sie mit den 2 mitgelieferten Schrauben. Stellen Sie dann die Schnitthöhe auf eine tiefe Stellung ein (nur GB). Hinweis: Bei längerem oder ungleichem Wuchs (insbesondere beim ersten Mähen in der Saison) nehmen Sie am besten erst eine höhere Einstellung und mähen dann noch einmal mit der gewünschten Schnitthöhe. Pflege des Messers Das Stahlmesser wurde extra so konstruiert, um für einen sauberen, exakten Schnitt bei langem oder groben Gras zu sorgen. Ist das Messer jedoch durch Verschleiß oder Beschädigung stumpf geworden wird das Schnittergebnis schlechter. Das Messer sollte in diesem Fall ausgewechselt oder zumindest neu geschliffen werden. Wir empfehlen das Messer zu Beginn jeder Saison zu schleifen oder auszuwechseln. Sie erhalten Ersatzmesser bei Ihrem Black & Decker Händler oder von unserem Zentralkundendienst. Vorsicht! Verwenden Sie beim Auswechseln nur das für Ihren Rasenmäher vorgesehene Original- Ersatzmesser. Versuchen Sie nicht ein anderes Messer einzubauen. Auswechseln des Messers (Abb. G) Beachten Sie alle relevanten Sicherheitshinweise, bevor Sie mit dem Auswechseln des Messers beginnen. Achtung! Ziehen Sie unbedingt den Sicherheitsschlüssel heraus, bevor Sie das Messer auswechseln.

• Drehen Sie den Rasenmäher auf die Seite, so daß das Messer unter dem Messergehäuse sichtbar ist.

• Legen Sie ein Tuch über das Messer, oder tragen Sie feste Handschuhe, um Ihre Hände zu schützen. Fassen Sie das Messer an, lockern Sie die Mutter und entfernen Sie sie mit Hilfe eines Schraubenschlüssels von der Motorspindel. Drehen Sie die Mutter entgegen dem Uhrzeigersinn, um sie zu lösen.

• Das Messer kann nun ersetzt werden. Anmerkung: Entfernen Sie auf keinen Fall das Lüfterrad von der Motorwelle. Anmerkung: Möglicherweise ist Ihr Mäher mit einer Unterlegscheibe zwischen Messerbolzen und Messer ausgerüstet. Bitte diesen unbedingt nach dem Messerwechsel wieder mit montieren. Überlastungsschutz (Abb. H)

• Ihr Akku-Rasenmäher ist mit einem Überlastschutz ausgestattet. Wenn Sie unter schwierigen Bedingungen, wie etwa sehr hohem Gras, arbeiten, kann der Motor überlastet werden. In diesem Fall brennt die Sicherung des Sicherheits-schlüssels durch und das Gerät stoppt.23

• Dies ist eine zusätzliche Sicherheitseinrichtung, die verhindert, daß der Motor durch Überlastung beschädigt wird.

• Entfernen Sie in diesem Fall den Sicherheitsschlüssel und überprüfen Sie den Schmelzeinsatz. Ein beschädigter Einsatz weist auf eine durchgebrannte Sicherung hin. Die Sicherung muß dann ausgetauscht werden. Eine Ersatzsicherung ist im Ersatzteilpaket enthalten. Ein neuer Schlüssel ist auch bei jeder Black & Decker Vertragswerkstatt erhältlich. Um optimale Mähergebnisse zu erzielen:

• Schneiden Sie Ihren Rasen regelmäßig

• Mähen Sie kein nasses Gras

• Wenn das Gras höher als 10cm ist, sollten Sie zunächst mit einer hohen Schnitthöheneinstellung mähen und anschließend nochmal in der eigentlich gewünschten Schnitthöhe. Pflege und Wartung Die in diesem Abschnitt gegebenen Ratschläge beziehen sich auf die allgemeine Pflege und Wartung des Hauptteils Ihres Mähers. Ratschläge für das Messer finden Sie in dem Abschnitt “Pflege des Messers”. Ratschläge in bezug auf die Wartung und Lagerung des Akkus finden Sie in dem Abschnitt “Informationen zum Akku/Batterie”.

• Reinigen Sie Ihren Mäher nach jedem Mähen von Grasresten, insbesondere an der Unterseite des Mähers und an den Lüftungsschlitzen.

• Wir empfehlen, daß die sich ablagernden Grasreste an der Unterseite der Mähabdeckung am Ende jeder Mähsaison mit einem stumpfen Schaber entfernt werden.

• Reinigen Sie alle Kunststoffteile mit einem feuchten Tuch.

• Vorsicht! Verwenden Sie keine Reinigungs- oder Lösungsmittel, da sie zur Beschädigung der Kunststoffteile Ihres Mähers führen können. Ratschläge für optimale Arbeitsergebnisse

• Wenn Sie langes Gras mähen, stellen Sie die größte Schnitthöhe ein.

• Laden Sie den Akku vor dem ersten Gebrauch vollständig auf.

• Laden Sie den Akku nach dem Gebrauch sofort wieder auf.

• Laden Sie den Akku vor der Lagerung vollständig auf.

• Lagern Sie den Rasenmäher und den Akku nicht bei einer extremen Temperatur.

• Falls der Akku längere Zeit gelagert wird, laden Sie ihn regelmäßig auf.

• Beachten Sie, daß der Akku nach längerer Lagerung erst nach mehreren Entlade- und Ladezyklen wieder die volle Kapazität erreicht. Fehlersuche Falls Ihr Rasenmäher nicht ordnungsgemäß funktioniert, soll Ihnen folgende Tabelle helfen, den Fehler zu beheben: Problem Lösung Rasenmäher läuft nicht an a) Sicherheitsschlüssel wenn Betriebsschalter einstecken. gezogen wird b) Messerblockierung beheben. c) Akku aufladen. d) Prüfen Sie, ob die Sicherung durchgebrannt ist. Rasenmäher bleibt beim a) Messerblockade entfernen. Arbeiten stehen b) Größere Schnitthöhe einstellen. c) Prüfen, ob Akku geladen ist. d) Überprüfen Sie den Schmelzeinsatz des Sicherheits- schlüssels. Wenn er unterbrochen ist, ist die Sicherung durchge- brannt und der Schlüssel muß ausgewechselt werden. Motor läuft, aber mit a) Nachprüfen, ob Akku schlechter Schnittleistung aufgeladen ist. b) Akku ersetzen, da defekt. Rasenmäher läßt sich nur a) Größere Schnitthöhe sehr schwer schieben einstellen. Rasenmäher ist zu laut a) Beschädigtes Messer und vibriert stark auswechseln. b) Wenden Sie sich an den Black & Decker Zentral- kundendienst oder Ihren örtlichen Black & Decker Händler zur Beseitigung der Störung. Achtung! Ziehen Sie vor allen Wartungsarbeiten immer erst den Sicherheitsschlüssel aus Ihrem Rasenmäher. DEUTSCH24 Umweltschutz Geräte Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte und Akkus gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt. Akkus

Black & Decker Akkus lassen sich viele Male wiederaufladen. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und entfernen Sie ihn vom Gerät.

• Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei Ihrem Händler oder einer kommunalen Sammelstelle abzugeben. Die Adresse des zuständigen Büros von Black & Decker steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com. Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;

• wenn das Gerät mißbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;

• wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;

• wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com. Weitere Gartengeräte Black & Decker bietet ein großes Sortiment an Gartengeräten an, die die Gartenarbeit erheblich erleichtern. Für nähere Informationen zu den folgenden Geräten wenden Sie sich bitte an den Black & Decker Kundendienst (Adresse hinten in dieser Anleitung) oder an Ihren Händler. Rasentrimmer Kettensägen Akku-Strauchscheren Akku-Grasscheren Heckenscheren Rasenmäher Rasenlüfter Laubsauger Häcksler Nicht alle Produkte sind in allen Ländern erhältlich. EU-Konformitätserklärung

GFC1234/GFC1238/GFC2438

Black & Decker erklärt hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 55014, EN 60335, EN 61000, 2000/14/EWG, Rasenmäher, L ≤ 50 cm, Anhang VIII, No. 0086 B.S.I., HP2 4SQ, United Kingdom Höhe des Schalldrucks, gemessen nach 2000/14/EWG:

(Schalldruck) dB(A) 79

(Schalleistung) dB(A) 93

• Klipp gräset regelbundet.

(ljudeffekt) dB(A) 93
