OST670RVS - Ofen Pelgrim - Kostenlose Bedienungsanleitung

Technische Merkmale	Einbaubackofen, Fassungsvermögen 70 Liter, Energieklasse A, 5 Kochfunktionen.
Abmessungen	Abmessungen: 59,5 cm (Höhe) x 59,5 cm (Breite) x 56,5 cm (Tiefe).
Wärmeart	Umluft, Ober-/Unterhitze, Grill.
Bedienung	Intuitives Bedienfeld mit Tasten und LED-Anzeige, einfach zu bedienen.
Reinigung	Katalytische Reinigungsfunktion, emailliertes Innenleben für einfache Pflege.
Wartung	Regelmäßige Überprüfung der Türdichtungen, Reinigung der Roste und Heizelemente.
Sicherheit	Kindersicherung, kühle Tür zum Vermeiden von Verbrennungen.
Allgemeine Informationen	2 Jahre Garantie, Bedienungsanleitung inklusive, technischer Support verfügbar.

Häufig gestellte Fragen - OST670RVS Pelgrim

Wie stelle ich die Temperatur des Pelgrim OST670RVS Ofens ein?

Drehen Sie den Temperaturregler am Bedienfeld, bis die gewünschte Temperatur in Grad Celsius angezeigt wird.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen richtig angeschlossen ist und ob der Leistungsschalter nicht ausgelöst hat. Stellen Sie außerdem sicher, dass die Tür richtig geschlossen ist.

Wie reinige ich das Innere des Ofens?

Verwenden Sie einen nicht scheuernden Ofenreiniger und einen weichen Schwamm. Vermeiden Sie aggressive Chemikalien und Scheuerschwämme, die die Oberfläche zerkratzen könnten.

Der Ofen zeigt einen Fehlercode an, was tun?

Konsultieren Sie die Bedienungsanleitung, um den Fehlercode zu identifizieren. Die meisten Fehlercodes weisen auf ein spezifisches Problem hin, das eine Reparatur erfordern kann.

Wie benutze ich die Umluftfunktion?

Wählen Sie den entsprechenden Modus am Bedienfeld, stellen Sie dann wie gewohnt Temperatur und Garzeit ein.

Hat der Pelgrim OST670RVS Ofen eine automatische Reinigungsfunktion?

Nein, dieses Modell verfügt nicht über eine automatische Reinigungsfunktion. Eine regelmäßige manuelle Reinigung wird empfohlen, um eine gute Leistung zu erhalten.

Wie wechselt man die Ofenlampe?

Ziehen Sie den Ofen vom Stromnetz ab, drehen Sie die Lampenabdeckung gegen den Uhrzeigersinn ab und ersetzen Sie die Lampe durch eine kompatible, bevor Sie die Abdeckung wieder anbringen.

Wie groß ist das Fassungsvermögen des Pelgrim OST670RVS Ofens?

Das Fassungsvermögen des Ofens beträgt 70 Liter, was das gleichzeitige Garen mehrerer Gerichte ermöglicht.

Was tun, wenn die Ofentür nicht richtig schließt?

Überprüfen Sie, ob Schmutz die Scharniere blockiert oder ob die Türdichtungen beschädigt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich den Timer des Ofens ein?

Drehen Sie den Timerknopf auf die gewünschte Zeit und drücken Sie dann die Starttaste, um den Countdown zu starten.

BEDIENUNGSANLEITUNG OST670RVS Pelgrim

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren. Außerdem finden Sie Umwelt- und Energiespartips.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig - einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Viel Spaß beim Kochen!

Inhaltsangabe

Gerätebeschreibung 50 - 51
■ Sicherheit .... 52
Worauf Sie achten müssen ....52
■ Befor Sie der Ofen benutzen ..... 52
■ Möglichkeiten .... 53 - 54
Kochfelder 53
Ofen 53
Grill 54
Gebrauch 55 - 58
Backtips 55
Braten 56
Grillieren 57
Bräunen 58
Grillset DR200 58
Pflege 59
Reinigung 59
■ Installation 60 - 63
Beseitigung von Verpackung und Gerät . 64

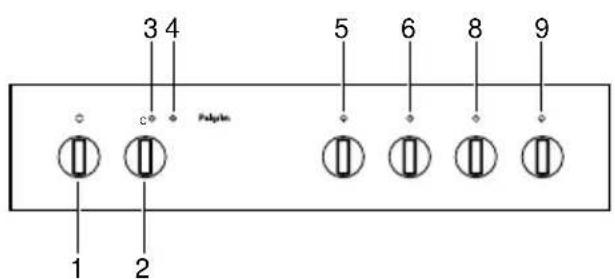

Bedienungsblende typ OST350 - 650

3 4 Polypin 5 6 8 9 1 2

Bedienungsblende typ OST370 - 670

3 4 1 2 Prelate

Bedienungsblende typ OST390

4 3 Polyvin 1 2

Bedienungsblende typ OST390/P04 - 690

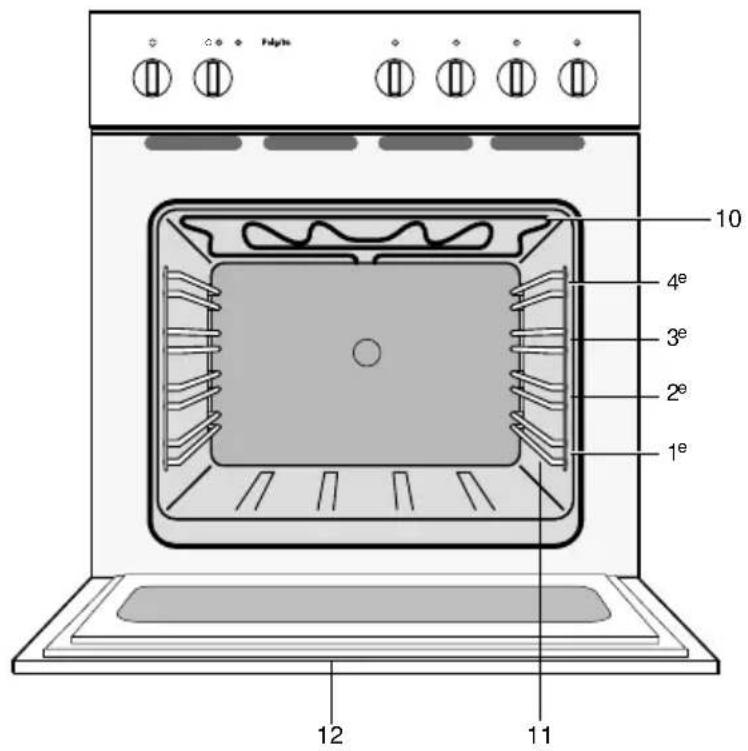

Gerätebeschreibung

1 – Funktionsschalter Backofen
2 – Funktionsschalter Backofentemperatur
3 – Kontrolleuchte für Backofentemperatur
4 – Kontrolleuchte für Backofen
5 – Funktionsschalter Kochzone links vorne
6 – Funktionsschalter Kochzone links hinten
7 – Funkenzündung Gaskochmulde
8 – Funktionsschalter Kochzone rechts hinten
9 – Funktionsschalter Kochzone rechts vorne
10 – Heizelement für Oberhitze bzw. zum Grillieren
11 – Schienen in vier Höhen
12 – Ofentür

Worauf Sie achten müssen

■ Lassen Sie das Gerät durch einen anerkannten Installateur an das Elektrizitätsnetz anschließen.
Bei Reparaturen oder Reinigungen muß das Gerät vom Stromnetz getrennt werden. Ziehen Sie darum immer den Stecker aus der Steckdose oder drehen Sie den Schalter im Schaltkasten auf Null.
Wird der Backofen längere Zeit bei höchster Temperatur betrieben (z.b. beim Grillen), so kann das zur Erhitzung des Backofenfensters auf ca. 100 °C führen. Das sollten Sie berüchsichtigen, falls sich Kinder in der Nähe aufhalten.
Fette und Öle sind bei Überhitzung leicht entflammbar. Beobachten Sie die Speisen während der Zubereitung.
■ Die Kabel elektrischer Geräte (wie zum Beispiel eines Mixers) können in der Tür des heißen Ofens eingeklemmt werden oder auf heiße Kochfelder fallen.
Kühlen Sie die Backofen immer mit geschlossener Tür.
■ Schließen Sie die Tür immer beim Grillen.

Befor Sie der Ofen benutzen

Gebrauchsfertig machen

Entfernen Sie alle Zubehörteile aus dem Ofen und reinigen Sie sie gründlich mit einem Spülmittel. Stellen Sie den geschlossenen leeren Ofen etwa 30 Minuten lang auf die Höchsttemperatur ein. Schalten Sie anschließend 15 Minuten lang das Grillelement ein. Nachdem der Ofen abgekühlt ist, ist er mit warmem Wasser zu reinigen.

Anmerkung

Wenn der Ofen zum ersten Mal hoch erhitzt wird, werden Sie einen Geruch bemerken, der die erste Inbetriebnahme des Ofens kennzeichnet und somit völlig normal ist.

Keine Aluminiumfolie

Bedecken Sie den Ofenboden niemals mit Aluminiumfolie und stellen Sie auch keine Backbleche und Formen auf den Ofenboden. Die Folie hält nämlich die Hitze ab. Dadurch entsteht Emaillebeschädigung und das Backresultat wird ungünstig beeinflußt.

Sofortige Reinigung

■Verschüttete zuckerhaltige Speisen oder Obstsäfte, wie zum Beispiel der Saft von Pflaumen oder Rhabarber, können die Farbe der Emaillebeschichtung angreifen und sollten deshalb sofort entfernt werden.

Kochfelder

Der Kombinationsofen 370 kann ausschließlich mit einem elektrischen Kochfeld von Pelgrim oder einem glaskeramischen Kochfeld von Pelgrim kombiniert werden. Der Kombinationsofen 350 kann mit einem Gaskochfeld von Pelgrim kombiniert werden. Zu obenstehenden Kochfeldern gibt es eine getrennte Bedienungsanleitung.

Tip

Stellen Sie die Kochfelder vor der ersten Inbetriebnahme einige Minuten lang auf die höchste Stufe ein. Dadurch verschwindet der typische, bei der ersten Inbetriebnahme entstehende Geruch.

Töpfe

Verwenden Sie ausschließlich Töpfe mit einem soliden, ebenen, vorzugsweise dicken Boden, insbesondere beim Kochen und Backen bei hohen Temperaturen (z. B. Fritieren). Unebene Böden verlängern die Zubereitungszeit und erhöhen den Energieverbrauch.

Immer mit Topfdeckel kochen

Beim Kochen ohne Deckel oder mit verschobenem Deckel wird viel Energie verschwendet.

Aufmerksamkeitspunkte bei elektrischem und Glaskeramik-Kochen

Salzwasser und nasse Böden beschädigen das Kochfeld. Achten Sie darauf, daß die Kochfelder immer trocken sind. Bei übergekochten Speisen ist das Kochfeld unverzüglich zu reinigen.

Die beste Wärmeübertragung wird erzielt, wenn Topf und Kochfeld bzw. Kochzone gleich groß sind.

Ofen

Backofenbeleuchtung

Die Backofenbeleuchtung wird eingeschaltet. Diese Betriebsart eignet sich zur Reinigung des Backofens.

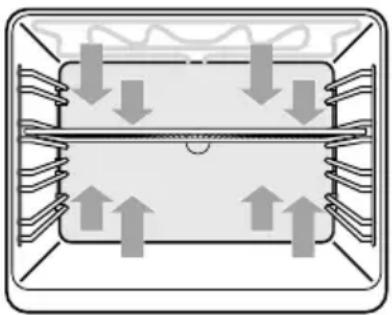

Konventionell

Das Gericht wird erheitzt durch die Wärme der Über- und Unterelementen. Meistens soll das Gericht in der Mitte des Ofens gestellt werden. Öffnen Sie nie die Tür vor dem Ende des Backzeit. Speisen wie Windbeutel, Schaumgebäck, Brot, Rührkuchen, Pizzen und Plätzchenteig gelingen bei Ober- und Unterhitze besser.

Kondenswasserbildung

Beim Braten und Backen, insbesondere bei der Zubereitung von Brot, Pizzen, vorgebackenen Pommes Frites etc., entsteht Flüssigkeit. Dies ist völlig normal. Bei mehreren Formen oder Schichten bildet sich selbstverständlich auch mehr Kondenswasser in den Öfen.

Unterhitze

Diese Funktion ist speziell geeignet für das gezielte Backen von Böden. Vor Ablauf des Backverfahrens (ein Viertel der Restbackzeit) drehen Sie den Funktionsschalter auf Unterhitze. Mit dem Temperaturknebel die Höchststufe einstellen.

Das Gericht wird dann vor allem durch das untere Heizelement erhitzt, bräunt aber noch an der Oberseite nach.

Oberhitze

Diese Stufe ist geeignet für Soufflés, Schaumgebäck usw., die noch etwas durchbacken müssen. Am Ende des Backvorgangs mit dem Funktionsknebel die Oberwärme einstellen. Mit dem Temperaturknebel die Höchststufe einstellen.

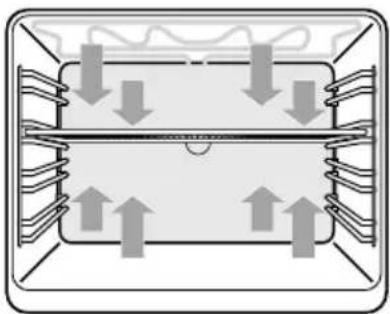

Grill

Für das Grillen und von Gerichte ohne Drehspieß. Die Gerichte werden erhitzt durch die Wärme vom kombiniertem Grill/ Backelement. Mit dem Thermostat können Sie auch das Grillelement regulieren. Das Element wird nicht ständig rot leuchten. Gerichte haben eine appetitliche Kruste. Beim Grillen ist der Temperaturschalter auf die maximale Stufe einzustellen. Dies gilt auch für die Benutzung des Drehspießes. Wird der Backofen längere Zeit bei höchster Temperatur betrieben (z.b. beim Grillen), so kann das zur Erhitzung des Backofenfensters auf ca. 100 °C führen. Das sollten Sie berüchsichtigen, falls sich Kinder in der Nähe aufhalten.

Schließen Sie die Tür immer beim Grillen.

Grillelement und Drehspieß

Schieben Sie den Grillrost in die zweite Rille von unten. Schieben Sie in die darunterliegende Rille einen Rost mit einem daraufliegenden Backblech, das Lecken auffängt. Um Dampfbildung zu vermeiden, können Sie das Backblech mit Wasser füllen. Stecken Sie das Hühnchen oder den Rollbraten auf den Spieß. Sorgen Sie dafür, daß das Gewicht gut verteilt ist. Mit den Schrauben können Sie das Fleisch feststecken. Befestigen Sie den Spieß auf dem Rost, und stecken Sie die Spitze des Spießes in das Loch des Drehspießmotors, das sich hinten in dem Ofen befindet. Wenn Sie den Ofen einschalten, dreht sich das Gericht unter dem Grillelement, wodurch es gleichmäßig gebräunt wird. Der Drehspießmotor ist Standard in diesem Ofen eingebaut.

Achtung!

Die Tür beim Abkühlen nach dem Grillen nicht einen Spalt offen lassen. Durch die frei werdende Wärme kann die Möbelfront beschädigt werden.

Gehäusekühlung

Die Gehäusekühlung ist mit einer temperaturabhängigen Nachlaufschaltung ausgestattet. Nach dem Arbeiten mit hohen Back- oder Brattemperaturen ist die Gehäusekühlung auch nach dem Ausschalten des Backofens noch eine Zeit lang in Betrieb, bis der Backofen sich ausreichend abgekühlt hat. Anschließend schaltet sie sich selbständig aus. Heizt sich der Backofen nach dem Ausschalten der Gehäusekühlung (durch die im Gerät vorhandene Speicherwärme) zu stark auf, schaltet sich unter Umständen die Gehäusekühlung erneut ein.

Tips für das Backen

Backhöhen

Je nach Höhe des Gebäcks oder der Plätzchen legen Sie das Backblech in die erste oder zweite Schiene von unten. Backformen legen Sie auf den Bratrost den Sie in die erste oder zweite Schiene von unten schieben.

Backformen

Insbesondere bei Öfen mit Ober- und Unterhitze spielt das Material der Backformen eine große Rolle. Die besten Backformen sind aus schwarzem Blech hergestellt oder mit einem speziellen Kunststoff beschichtet, da sie die Wärme am schnellsten aufnehmen und die Zubereitungszeiten verkürzen.

So können Sie feststellen, ob die Torte gar ist:

Stechen Sie 10 Minuten vor Beendigung der Backzeit mit einem Hölzchen in die Torte und zwar dort, wo diese am höchsten ist. Wenn das Hölzchen trocken bleibt und kein Teig daran klebt, können Sie den Ofen ausschalten und die Nachwärme benutzen, um die Torte gut durchbacken zu lassen.

Die Torte fällt zusammen

Verwenden Sie ein nächstes Mal weniger Flüssigkeit oder stellen Sie die Temperatur 10 °C niedriger ein oder wählen Sie eine längere Backzeit. Sie müssen sich genau an die im Backbuch angegebenen Rührzeiten halten.

Die Torte ist eingefallen

Die Torte hat am Rand eine normale Höhe, ist aber in der Mitte eingefallen. Den Rand der Springform nicht einfetten. Nach dem Backen müssen Sie die Torte vorsichtig mit einem Messer lösen.

Die Torte ist an der Oberseite zu dunkel

Die Torte auf eine niedrigere Schiene schieben, die Temperatur niedriger einstellen und die Torte länger backen lassen und eventuell eine schwarze Backform gebrauchen.

Die Torte ist an der Unterseite zu dunkel

Das Gebäck auf eine höhere Schiene schieben und die Temperatur niedriger einstellen.

Die Oberseite der Auflauf ist viel zu dunkel

Entfernen Sie die Kruste und lassen Sie danach, indem Sie den Grill gebrauchen, eine braune Kruste auf den Auflauf kommen. Gebrauchen Sie keinen Parmesankäse: Diese Käsesorte wird zu schnell braun und schmeckt dann bitter. Stellen Sie beim nächstenmal die Form etwas niedriger in den Ofen und schalten Sie die Temperatur 10 °C niedriger ein.

Die Plätzchen kleben am Backblech

Schieben Sie das Backblech noch kurz in den Ofen und nehmen Sie danach die Plätzchen sofort vom Blech.

Der Kuchen ist beim Umdrehen nicht aus der Form zu bekommen

Lösen Sie den Rand vorsichtig mit einem scharfen Messer. Drehen Sie die Form noch einmal um und bedecken Sie das Ganze ein paarmal mit einem nassen, kalten Tuch. Beim nächstenmal die Form gut infetten und mit Mehl bestreuen.

Braten

In geschlossenen Schalen oder Pfannen bleibt das Fleisch saftiger. Außerdem wird keine, oder nur wenig Rauchentwicklung entstehen. Beim Braten ohne Deckel wird das Fleisch schneller braun und knusprig.

Der Bratschlitten ist ideal zum Braten von Fleisch-stücken, die mehr als 1 kg wiegen.

Nachfolgende Tabelle trifft nur dann zu, wenn der Ofen nicht vorgewärmt ist. Beim Gebrauch von Ober- und Unterwärme müssen Sie die Gerichte auf die zweite Schiene schieben.

Bratzeittabelle für verschiedene Sorten Fleisch.

Gericht Gewicht in kg Temp in °C Zeit in Min.
Rinderbraten 1,0 200 - 220 100 - 120
Rinderfilet 1,0 200 - 240 35 - 45
Roastbeef 1,0 220 - 240 35 - 45
Schweinebraten 1,0 180 - 200 100 - 120
Kasseler 1,0 200 - 220 80 - 100
Wildbraten 1,0 190 - 210 90 - 120
Kalbsbraten 1,0 190 - 210 100 - 120
Lammkeule 1,5 180 - 200 90 - 120
Geflügel	1,0 180 - 200 50 - 60
	2,0 180 - 200 120 - 150
	4,0 170 - 190 150 - 180
Fisch	1,5 180 - 200 35 - 55

Die Zahlen in dieser Tabelle sind Richtwerte.

Grillieren

■Bratpfanne in die erste Schiene im Ofen schieben.
■ Grillblech mitten auf den Rost legen.
■ Ofentür schließen und Ofentaste auf den Grillstand einstellen.

Dunkles Fleisch, wie zum Beispiel Rindfleisch, Wild und Hammelbraten, bräunt schneller als helles Fleisch, wie zum Beispiel Kalbsfleisch, Schweinefleisch und Geflügel. Leichtes Fleisch und Fischfilets werden von außen weniger braun, selbst wenn sie von innen bereits gar und saftig sind.

Beim Grillieren von Fleisch, das direkt auf dem Rost liegt, entwickelt sich Rauch, der durch in den Boden einbrennende Fettspritzer entsteht. Diese Rauchentwicklung können Sie einschränken, indem Sie die Bratpfanne mit Wasser füllen und unter den Grillrost schieben.

Selbstverständlich wird sich dann mehr Kondenswasser bilden.

Grillzeitentabelle für Grillieren

Gericht Schienenhöhe Zeit in Min.
Steak 4 10 - 12
Schnitzel/Kotelett 4 12 - 16
Frikadelle 3 14 - 18
Bratwurst 3 16 - 20
Fischfilet 4 14 - 16
Toast 4 2 - 4
Toast, belegt 3 2 - 4

Die Zahlen in dieser Tabelle sind Richtwerte.

Bräunen

Wenn Sie Ihren Gerichten eine braune Kruste geben wollen, schalten Sie noch einige Minuten das Grillelement ein.

Kleine Fleischstücke

Das natürliche Aroma von grilliertem Fleisch bleibt erhalten, wenn Sie das Fleisch vor der Zubereitung nicht einfetten.

Große Stücke Fleisch

Um das Austrocknen der freiliegenden Seiten zu verhindern, können Sie das Fleisch mit einer dünnen Lage Öl oder Butter einstreichen.

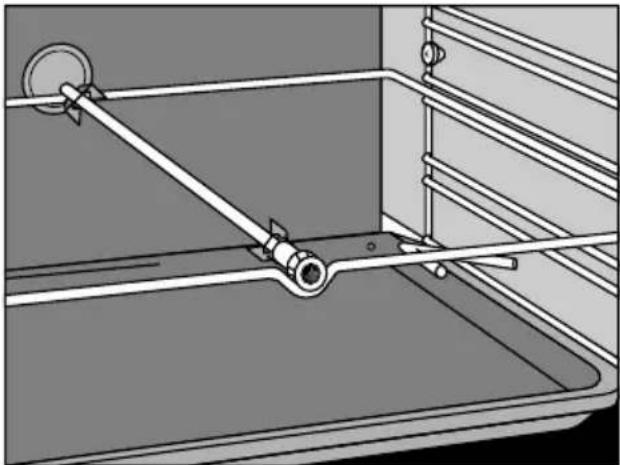

Grillieren mit dem Grillset DR 200

(siehe Abb. 3)

Zu diesem Ofen ist das Grillset DR 200 als Zubehör lieferbar. Mit diesem Set können Sie an einem Grillspieß grillieren. Dabei dreht sich das Gericht um das Grillelement und wird so gleichmäßig braun. Der Grillspießmotor ist bei diesemOfen bereits eingebaut.

Reinigung

Emaillierte Teile

Die Innenseite der Ofentür, die Seitenwände, der Ofenboden und die Back- und Bratplatte sind vollständig emailliert. Diese können Sie am besten mit warmer Seifenlauge, evtl. mit flüssiger Seife (oder anderen, nicht kratzenden Putzmitteln) reinigen und dann mit klarem Wasser nachbehandeln.

Chrom

Schienen, Ofenrost und Bedienungsblende mit warmem Spülmittel oder flüssiger Seife reinigen. Nachbehandeln mit klarem Wasser.

Kunststoff/Glas

Handgriffe und Knöpfe mit Spülmittel oder mit einem Glasreiniger säubern.

Abdichtungsgummi

Mit warmem Spülmittel reinigen und mit klarem Wasser nachbehandeln.

Ein Tip für Sie

Wenn Sie den Ofen regelmäßig reinigen, verhindern Sie hartnäckige Verunreinigungen.

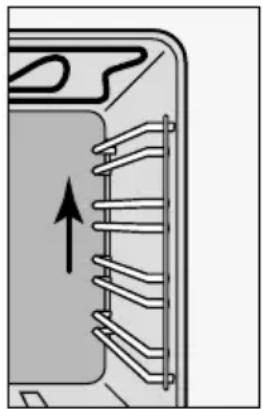

Wenn Sie den Ofen gründlich reinigen möchten, können Sie die Schienen entfernen, indem Sie der Schienen nach oben von dem Haken entnehmen.

Installation

Allgemeines

Wenn das Gerät nicht mit einem

Anschlußkabel mit Stecker ausgestattet ist, ist es ausschließlich von einem Fachman an das Lichtnetz anzuschließen.

Beachten Sie:

Auf dem Schild mit elektrischen Angaben wird der Anschlußwert und die erforderliche Netzspannung angegeben. Das Anschließen des Gerätes hat nach den örtlich und national geltenden Vorschriften zu erfolgen.

Elektrischer Anschluß

230 V - 50 Hz.

Das Gerät muß geerdet sein.

Benutzen Sie für den Anschluß ein Kabel guter Qualität, zum Beispiel HO5RRF, 1,5 oder 2,5 mm², mit 3 oder 5 Adern.

Dies sind die Farbcodes

braun = Phase L

blau = Phase N

grün/gelb = Erdung()

schwarz = Null oder Phase

Abhängig vom Erdungsschema können Sie die schwarzen Adern als Null- oder

Phasendraht verwenden. Das Kabel muß einen Stecker haben, der für eine nominale Leistung von mindestans 15 A geeignet ist.

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

Anschlußschemen

■An der Hintenseite des Gerätes befindet sich ein Etikett mit den Anschlußschemen.

Anschlußklemmen

Der Anschlussblock befindet sich rechts hinten, oben auf dem Backofengehäuse. Die Anschlussklemmen sind nach Abnehmen des Anschlussblockdeckels erreichbar. Mit den sich auf dem Anschlußblock befindlichen Brücken können Sie die erforderlichen Verbindungen herstellen. Vergessen Sie nicht, die Kabel mit der Zugentlasung fest zu machen.

Elektrischer Anschluß

Zwei- oder Dreiphasenanschluß

L1L2N1N2

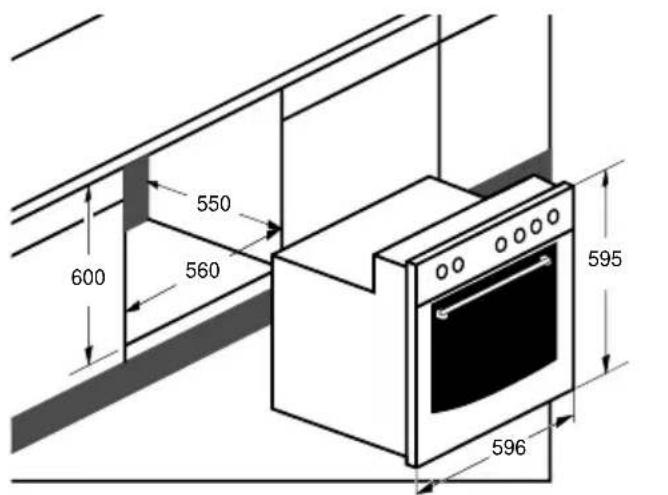

Kombination des Ofens 350 mit einem

Pelgrim-Gaskochfeld (siehe Abb. 5)

Wenn der Backofen unter einem Kochfeld eingebaut wird, empfiehlt es sich, zwischen der Oberseite der Bedienungsblende und der Unterseite der Arbeitsplatte ca. 1 cm Freiraum zu lassen.

550 600 560 595 596

Abb. 5

■ Den Backofen an das Netz anschließen.
■ Den Backofen zu 2/3 in den Schrank schieben.

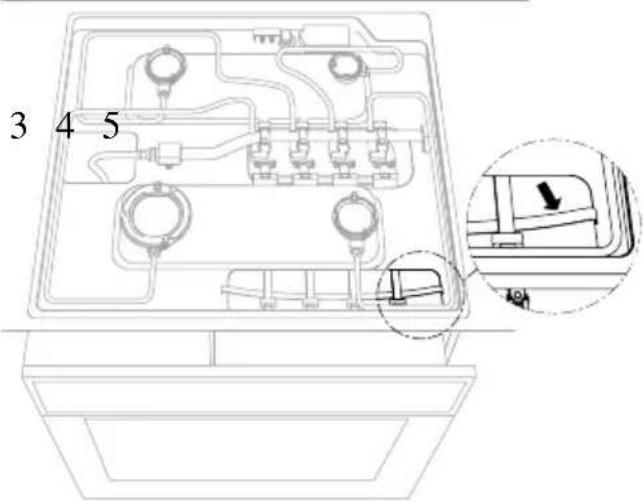

■ Den Transportschutz (siehe Abb. 6) der Kardanverbindungen entfernen.

3 4 5

Abb. 6

■Die Kardanverbindungen auf die Achse der Schaltgriffe des Backofens schieben und einklinken (Abb. 7).

■Die Öffnungen im Backofenrahmen erst mit den Kunststoffkappen schließen und dann den Backofen am Küchenschrank festschrauben.
■Die Funktion der Kardanverbindungen kontrollieren.

Kombination des Backofens 350 mit der Pelgrim-Gaskochmulde GKV106

Bei Einbau unter der Gaskochmulde GKV106 ist die Funkenzündeinrichtung der Kochmulde an der Befestigungsplatte hinter der Schaltblende des Backofens zu montieren.

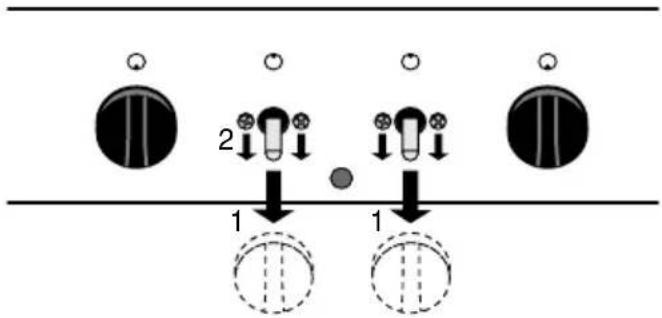

1. Nehmen Sie die mittleren Schaltgriffe der Schaltblende ab, indem Sie diese zu sich hin ziehen (siehe Abb. 8.1).
2. Entfernen Sie die Schrauben (siehe Abb. 8.2) zur Demontage der Schaltachsen und der Befestigungsplatte.

2 1 1

Abb. 8

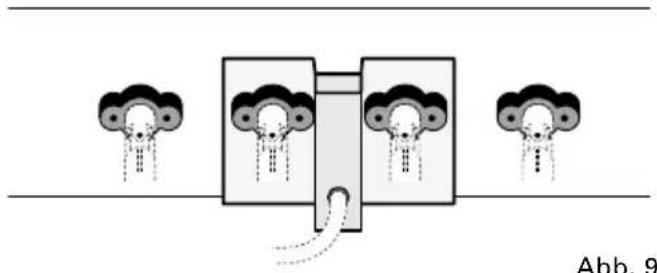

1. Entfernen Sie den Zierschaltgriff aus der Befestigungsplatte.
2. Befestigen Sie die Funkenzündeinrichtung auf der Befestigungsplatte.
3. Schrauben Sie die Befestigungsplatte und die Schaltachse wieder auf der Schaltblende fest (siehe Abb. 9). Achten Sie auf die richtige Montageposition der Schaltachse.

1. Die Schaltgriffe wieder anbringen.

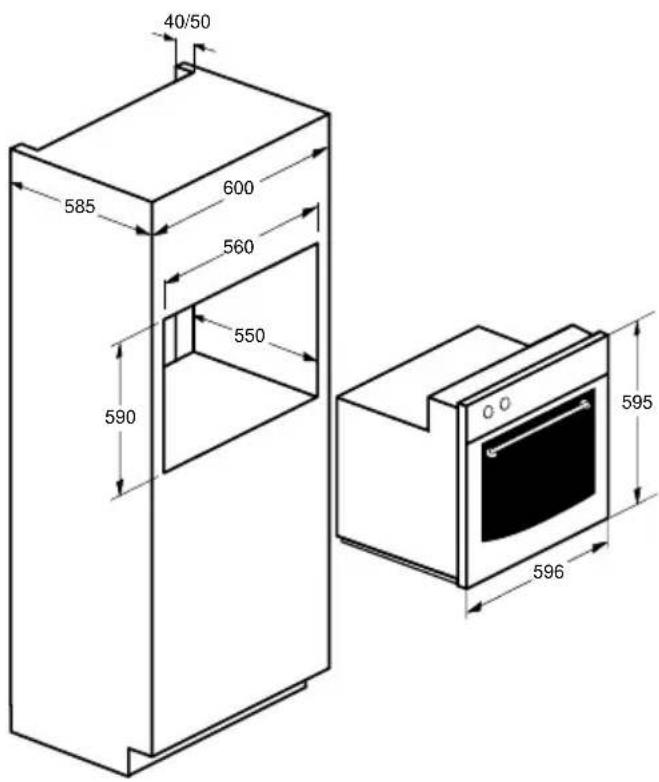

Solo-ofen 390 (siehe Abb. 10)

■Ofen an das Stromnetz anschließen.
■ Ofen in den Schrank schieben.
■ Ofentür öffnen und mit 2 Schrauben je Seitenwand festschrauben.

40/50 585 600 560 550 590 595 596

Abb. 10

■Den Ofen an das Stromnetz anschließen und den 15poligen Stecker des Kochfelds mit dem Gegenstift des Ofens verbinden.
■ Den Ofen nun in den Schrank schieben.
■Die Öffnungen im Backofenrahmen erst mit den Kunststoffkappen schließen und dann den Backofen am Küchenschrank festschrauben.

Technische Daten

Ofentyp 390 370 350
Ausführung
Solo-Ofen ■—	—
Kombi-Ofen mit Kochfeld – Elektrisch Gas
elektrischer Anschluß
230 V 50 Hz ■—
230 V - 380 V/400 V – ■—
50 Hz ■
Nennleistung in kW	2,2	9,2	2,2

Kombination des Ofens 370 mit dem elektrischen oder glaskeramischen Kochfeld von Pelgrim (siehe Abb. 5)

Wenn der Backofen unter einem Kochfeld eingebaut wird, empfiehlt es sich, zwischen der Oberseite der Bedienungsblende und der Unterseite der Arbeitsplatte ca. 1 cm Freiraum zu lassen.

Sobald das elektrische oder glaskeramische Kochfeld der dem Gerät mitgelieferten Bedienungsanleitung gemäß installiert worden ist:

Beseitigung von Verpackung und Gerät

Die Verpackung des Geräts ist recyclebar. Als Verpackungsmaterial werden gebraucht:

• Karton
  – Polyethylenfolie (PE)
• FCKW-freies Polystyrol (PS-Hardschaum)

Diese Materialien sind auf umweltgerechte und den jeweiligen kommunalen Vorschriften entsprechende Weise zu beseitigen.

Die Gemeinde kann Sie auch über die umweltgerechte Beseitigung on ausrangierten Haushaltsgeräten beraten.

Das Gerät erfüllt die in der EG-Richtlinie 89/336/EEG genannten Vorschriften über elektromagnetische Kompatibilität.
