BEDIENUNGSANLEITUNG HV 7165 SEVERIN

• DE 2in1-Handsauger • Gebrauchsanleitung p. 3
• GB 2in1 Hand-held/Upright Vacuum Cleaner • Instruction manual p. 13
• FR Aspirateur 2 en 1 : balai et main • Mode d’emploi p. 23
• NL 2in1-hand-/steelzuiger • Bedieningshandleiding p. 33
• ES Aspiradora de mango/manual 2en1 • Manual de instrucciones p. 43
• IT Aspiratore 2in1, manuale e con braccio • Istruzioni per l’uso p. 53
• SE 2-1-handdammsugare/sladdlös dammsugare • Bruksanvisning. 63 PL Ręczny odkurzacz z rękojeścią 2 w 1 • Instrukcja obsługi p. 73

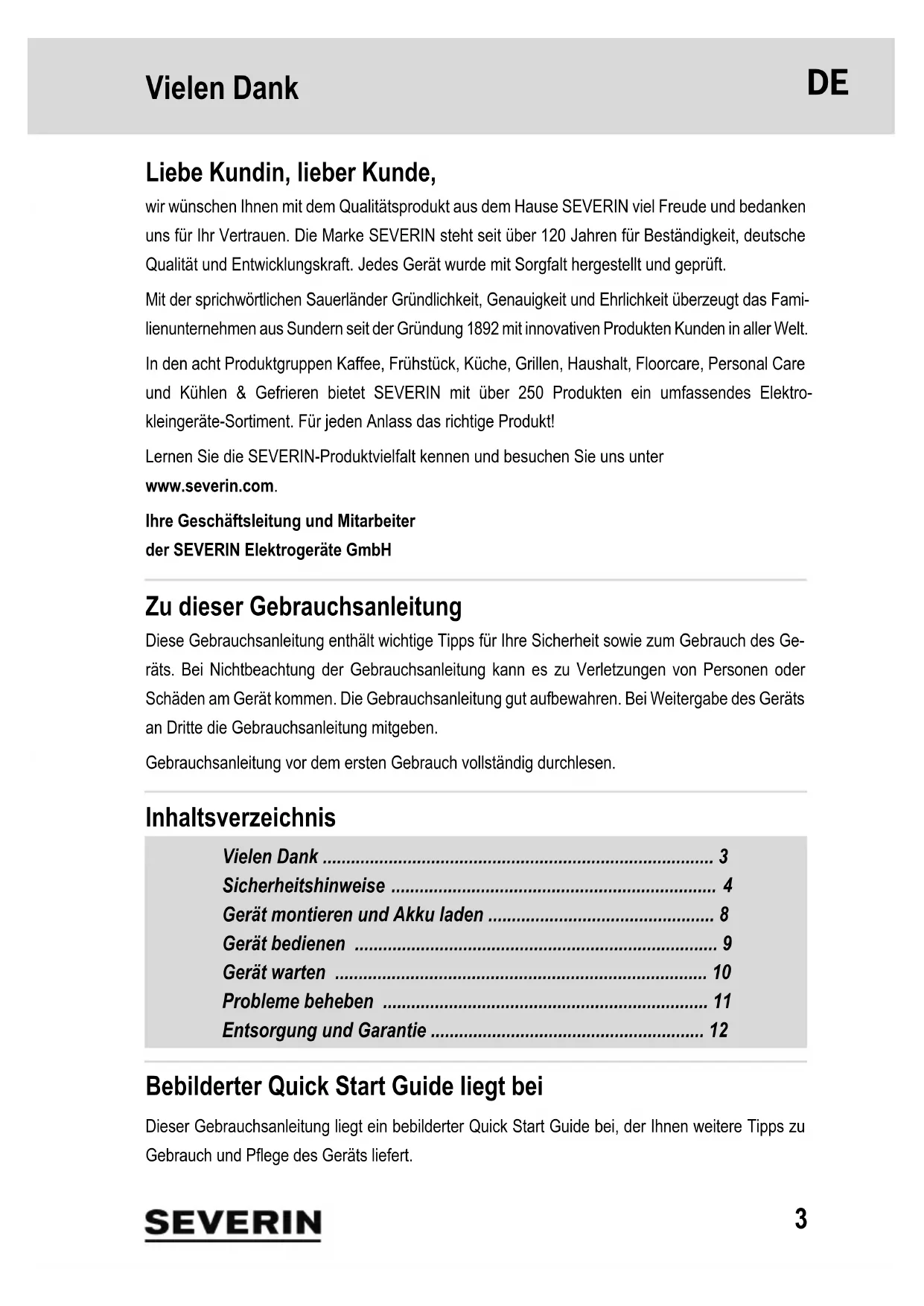

• Typ 7159 www.severin.com2 Battery: 22,2 V DC 2200 mAh 48,84Wh Batterie: 22,2 V DC 2200 mAh 48,84Wh Adapter: 27 V DC, 800 mA Only use with adapter: YLS0241A-E270080 Nur verwenden mit Adapter des Typs: YLS0241A-E2700803 Vielen Dank 1 Vielen Dank Liebe Kundin, lieber Kunde, wir wünschen Ihnen mit dem Qualitätsprodukt aus dem Hause SEVERIN viel Freude und bedanken uns für Ihr Vertrauen. Die Marke SEVERIN steht seit über 120 Jahren für Beständigkeit, deutsche Qualität und Entwicklungskraft. Jedes Gerät wurde mit Sorgfalt hergestellt und geprüft. Mit der sprichwörtlichen Sauerländer Gründlichkeit, Genauigkeit und Ehrlichkeit überzeugt das Fami- lienunternehmen aus Sundern seit der Gründung 1892 mit innovativen Produkten Kunden in aller Welt. In den acht Produktgruppen Kaffee, Frühstück, Küche, Grillen, Haushalt, Floorcare, Personal Care und Kühlen & Gefrieren bietet SEVERIN mit über 250 Produkten ein umfassendes Elektro- kleingeräte-Sortiment. Für jeden Anlass das richtige Produkt! Lernen Sie die SEVERIN-Produktvielfalt kennen und besuchen Sie uns unter www.severin.com. Ihre Geschäftsleitung und Mitarbeiter der SEVERIN Elektrogeräte GmbH Zu dieser Gebrauchsanleitung Diese Gebrauchsanleitung enthält wichtige Tipps für Ihre Sicherheit sowie zum Gebrauch des Ge- räts. Bei Nichtbeachtung der Gebrauchsanleitung kann es zu Verletzungen von Personen oder Schäden am Gerät kommen. Die Gebrauchsanleitung gut aufbewahren. Bei Weitergabe des Geräts an Dritte die Gebrauchsanleitung mitgeben. Gebrauchsanleitung vor dem ersten Gebrauch vollständig durchlesen. Inhaltsverzeichnis Vielen Dank p. 3
• Sicherheitshinweise p. 4
• Gerät montieren und Akku laden p. 8
• Gerät bedienen p. 9
• Gerät warten p. 10
• Probleme beheben p. 11
• Entsorgung und Garantie Bebilderter Quick Start Guide liegt bei Dieser Gebrauchsanleitung liegt ein bebilderter Quick Start Guide bei, der Ihnen weitere Tipps zu Gebrauch und Pflege des Geräts liefert. DE4 Sicherheitshinweise 2 Sicherheitshinweise Sicherheit bestimmter Personengruppen – Das Gerät kann von Kindern ab 8 Jahren und älter sowie von Perso- nen mit reduzierten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultie- renden Gefahren verstanden haben. – Kinder dürfen nicht mit dem Gerät spielen oder sich auf das Gerät stellen oder setzen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. – Kinder jünger als 8 Jahre vom Gerät, der Ladestation, dem Netzteil sowie dem Netzteilkabel fernhalten. – Verpackungsmaterialien außerhalb der Reichweite von Kindern auf- bewahren und entsorgen. Anderenfalls besteht Erstickungsgefahr. Gerät sicher anschließen Das Gerät wird mit elektrischem Strom aufgeladen, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Daher besonders auf Folgendes achten: – Gerät und Netzteil vor dem Benutzen auf eventuelle Beschädigun- gen kontrollieren. Niemals ein defektes Gerät oder ein Gerät mit de- fektem Netzteil betreiben. – Netzteil nur an Steckdosen anschließen, die den Angaben auf dem Typenschild des Netzteils entsprechen. – Niemals versuchen, Gerät oder Netzteil eigenständig zu reparieren. Um Gefährdungen zu vermeiden, dürfen Reparaturen an Gerät, La- destation und Netzteil nur durch unseren Kundendienst durchgeführt werden. Ein defektes Gerät zur Reparatur an einen Fachhändler ge- ben oder Kontakt mit dem SEVERIN-Kundendienst aufnehmen.5 Sicherheitshinweise – Gerät oder Netzteil nicht in Wasser oder andere Flüssigkeiten tau- chen oder mit Flüssigkeiten behandeln. Gerät und Netzteil von Re- gen und Nässe fernhalten. Gerät und Netzteil nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit betreiben. – Gerät und Netzteil nicht mit nassen Händen anfassen. Beim Heraus- ziehen des Netzteils aus der Steckdose immer direkt am Netzteil zie- hen. – Darauf achten, dass das Netzteilkabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen, Feuchtigkeit oder schar- fen Kanten in Berührung kommt. Darauf achten, dass das Netzteil- kabel nicht zur Stolperfalle wird. – Vor dem Reinigen oder Warten des Geräts sowie vor dem Zubehör- wechsel Gerät ausschalten und sicherstellen, dass das Netzteil nicht angeschlossen ist. Sicherheit beim Umgang mit Akkus Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosions- gefahr. – Akku niemals durch andere Akkus oder Batterien ersetzen. – Akkus niemals kurzschließen, d. h. nicht beide Pole zur gleichen Zeit berühren, insbesondere nicht mit elektrisch leitenden Gegenstän- den. Akkus so lagern, dass sie auch bei der Lagerung nicht durch andere Akkus oder Metallgegenstände kurzgeschlossen werden. – Zum Aufladen des Akkus ausschließlich das mitgelieferte Netzteil verwenden. Den Akku keinesfalls mit einem anderen Netzteil laden. Das mitgelieferte Netzteil wiederum ausschließlich zum Aufladen des Akkus verwenden. – Akku nach Gebrauchsende wie beschrieben ausbauen. Akku da- nach umgehend an eine entsprechende Sammelstelle in Ihrer Nähe übergeben und so einer sicheren und umweltgerechten Entsorgung zuführen. Akkus niemals über den Hausmüll entsorgen!6 Sicherheitshinweise – Vor dem Ausbauen des Akkus sicherstellen, dass das Netzteil aus der Steckdose gezogen ist. – Akkus niemals auseinandernehmen, hohen Temperaturen ausset- zen oder ins Feuer werfen. – Bei unsachgemäßem Umgang kann Flüssigkeit aus dem Akku aus- treten. Akku nicht länger verwenden, wenn er beschädigt ist oder gar Flüssigkeit austritt. - Falls Flüssigkeit ausgetreten ist, Kontakt mit der Flüssigkeit ver- meiden. - Falls es zu Kontakt mit der Flüssigkeit gekommen ist, diese um- gehend mit reichlich Wasser abspülen. Bei Folgeerscheinungen (egal welcher Art) einen Arzt aufsuchen. Rotierende Bürstwalze Das Gerät besitzt eine angetriebene Bürstwalze. Diese kann Verletzun- gen hervorrufen. Daher Folgendes beachten: – Vor der Reinigung oder der Wartung des Geräts sicherstellen, dass das Gerät ausgeschaltet ist und nicht lädt. – Darauf achten, dass zu keiner Zeit Körperteile unter die Bürstwalze gelangen können. – Nicht in der Nähe von Kabeln, Leitungen und langen Fransen sau- gen. Zum einen besteht die Gefahr, dass die Kabelisolierung be- schädigt wird. Zum anderen können sich diese Gegenstände in der Bürstwalze verheddern und so das Gerät schädigen.7 Sicherheitshinweise Bestimmungsgemäße Verwendung Das Gerät darf nur im Haushalt eingesetzt werden. Das Gerät darf ausschließlich für das Reinigen auf ebenen, normal ver- schmutzten Hartböden, kurzflorigen Teppichen oder Garnituren einge- setzt werden, die den Belastungen der rotierenden Bürste unbeschadet standhalten. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist un- tersagt. Um Verletzungen, Bränden und Schäden vorzubeugen, darf das Gerät nicht eingesetzt werden für das Saugen von: – Menschen, Tieren oder Pflanzen. Gerät stets von Körperteilen, Haa- ren und Kleidungsstücken fernhalten. – glühenden, brennenden oder glimmenden Partikeln (wie z. B. Asche, Kohle, Holzkohle, Zigaretten, Streichhölzer). – explosiven oder leicht entzündlichen Stoffen oder Toner. – Wasser und anderen Flüssigkeiten, z. B. feuchten Teppichreinigern. – spitzen Gegenständen wie Glassplittern, Nägeln. – Schmutzmengen, die übliche Schmutzmengen in Menge oder Parti- kelgröße überschreiten, z. B. Bauschutt. Verboten ist außerdem: – Selbstständiges Umbauen oder Reparieren des Geräts oder des Netzteils. – Hineinstecken von Gegenständen in Öffnungen des Geräts. Hiervon ausgenommen ist das dafür vorgesehene Zubehör. – Gebrauch, Aufbewahrung oder Aufladen im Freien.8 Gerät montieren und Akku laden 3 Gerät montieren und Akku la den Gerät montieren bebilderter Quick Start Guide Wandhalterung montieren p. 12

1. Wandhalterung senkrecht ausgerichtet an die Wand

2. Löcher mit einem Bleistift anzeichnen.

3. Löcher bohren (ca. 8 mm Ø).

4. Mitgelieferte Dübel in Löcher stecken.

5. Wandhalterung mit mitgelieferten Schrauben befesti-

gen. Akku laden Akku am besten vor jedem Gebrauch laden, insbesondere nach längerem Nichtgebrauch. Dies erhöht die Lebensdauer des Akkus und sorgt für möglichst lange Reinigungszyklen.

1. Netzteiladapter des mitgelieferten Netzteils in die Anschlussbuchse des Geräts stecken.

2. Mitgeliefertes Netzteil an Steckdose anschließen.

- LEDs am Handgriff beginnen zu blinken. Je mehr LEDs blinken, desto weiter ist der Ladevor- gang fortgeschritten. - LEDs erlöschen, wenn der Akku vollständig geladen ist. Der Ladevorgang dauert bei leerem Akku ca. 3 Stunden.

3. Netzteil aus der Steckdose ziehen.

4. Netzteiladapter des Netzteils aus der Anschlussbuchse des Geräts ziehen.

TIPP: Mit vollständig geladenem Akku beträgt die Betriebszeit ca. 20 Minuten (im Power-Mo- dus) oder ca. 30 Minuten (im Eco-Modus). Für weitere Informationen siehe auch bebilderter Quick Start Guide.9 Gerät bedienen 4 Gerät bedienen Mit Bodendüse saugen TIPP: Die Bodendüse kann auch ohne Saugrohr benutzt werden, um z. B. Möbel abzusaugen. Dabei darauf achten, dass der Untergrund der Beanspruchung durch die Bürstwalze unbe- schadet standhält. Im Power-Modus saugen Im Power-Modus hat der Handsauger eine höhere Leistung und die Bürstwalze rotiert.

1. Bodendüse am Saugrohr anbringen.

2. länger als 1 Sekunde halten, um das Gerät einzuschalten. – Power-Modus ist aktiviert.

4. drücken. – Eco-Modus ist aktiviert.

5. drücken, um das Gerät auszuschalten.

6. Staubbehälter leeren und reinigen (siehe Kapitel „Gerät warten“).

Im Eco-Modus saugen Im Eco-Modus rotiert die Bürstwalze nicht, der Handsauger verbraucht weniger Energie und die Be- triebszeit des Akkus verlängert sich.

1. Bodendüse am Saugrohr anbringen.

2. länger als 1 Sekunde halten, um das Gerät einzuschalten. – Power-Modus ist aktiviert.

3. drücken. – Eco-Modus ist aktiviert.

5. drücken, um das Gerät auszuschalten.

6. Staubbehälter leeren und reinigen (siehe Kapitel „Gerät warten“).

Für weitere Informationen siehe auch bebilderter Quick Start Guide. Mit 3in1-Tool saugen TIPP: Das 3in1-Tool kann auch ohne Saugrohr benutzt werden, um z. B. Möbel abzusaugen.

1. 3in1-Tool auf Adapter stecken und am Saugrohr anbringen.

2. länger als 1 Sekunde halten, um das Gerät einzuschalten. – Power-Modus ist aktiviert.

Bei Bedarf erneut drücken. – Eco-Modus ist aktiviert.

3. Untergrund absaugen.

4. drücken (im Power-Modus zweimal drücken), um das Gerät auszuschalten.

5. Staubbehälter leeren und reinigen (siehe Kapitel „Gerät warten“).10

Gerät warten 5 Gerät warten Staubbehälter leeren Der Staubbehälter kann nur begrenzte Schmutzmengen aufnehmen. Den Staubbehälter daher am besten nach jedem Reinigungsvorgang leeren.

1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.

2. Klappe an der Unterseite des Staubbehälters öffnen.

3. Staubbehälter leeren.

Für weitere Informationen siehe auch bebilderter Quick Start Guide. Staubbehälter reinigen

1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.

2. Staubbehälter entriegeln, entnehmen und leeren.

3. Zykloneneinheit von Staub und Schmutz befreien.

4. Klappe für den Motorschutzfilter auf der Oberseite des Geräts öffnen.

5. Motorschutzfilter entnehmen.

6. Schaumstoffring aus der Innenseite des Motorschutzfilters entnehmen.

7. Motorschutzfilter mit einer weichen Bürste reinigen.

8. Schaumstoffring unter fließendem Wasser reinigen und anschließend trocknen lassen.

Für weitere Informationen siehe bebilderter Quick Start Guide. Bürstwalze reinigen Durch Verschmutzung kann sich die Bürstwalze möglicherweise nicht mehr frei drehen. Reinigen Sie die Bürstwalze regelmäßig.

1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.

2. Bodendüse vom Saugrohr abziehen.

3. Arretierung der Bürste lösen.

4. Arretierung abnehmen.

5. Bürste entnehmen.

6. Bürste von Haaren und Schmutz befreien, ggf. vorsichtig eine Pinzette oder Schere benutzen.

Für weitere Informationen siehe bebilderter Quick Start Guide.11 Probleme beheben 6 Probleme be heben Probleme selbst beheben Damit möglichst gar keine Probleme auftreten, ist es wichtig, den Staubbehälter rechtzeitig zu lee- ren sowie bei dieser Gelegenheit den Motorschutzfilter zu kontrollieren und zu reinigen. Servicehotline Falls Sie das Problem anhand der Tabelle nicht beheben können, rufen Sie unsere Servicehotline an (siehe Kontaktdaten im Anhang dieser Gebrauchsanleitung). Ersatzteile bestellen Ersatzteile oder Zubehör können Sie im Internet unter https://shop.severin.com/shop/search oder über unseren Kundendienst bequem bestellen. Problem mögliche Ursache / Lösung Gerät lässt sich nicht einschalten. Sicherstellen, dass länger als 1 Sekunde gedrückt wurde, um das Gerät einzuschalten. Akku ist völlig leer. Gerät ausschalten und Akku laden, Kapitel „Akku la- den“. Gerät lässt sich nicht laden (LEDs blinken nicht). Netzteil ist nicht korrekt eingesteckt. Prüfen, ob Netzteilstecker bzw. Netz- teiladapter korrekt in ihren Buchsen sitzen, Kapitel „Akku laden“. Akku ist nicht korrekt in das Gerät eingesetzt. Netzteil trennen. Akku erneut in das Gerät einsetzen. Netzteil erneut anschließen. Gerät nimmt kaum Schmutz auf. Staubbehälter muss geleert oder Motorschutzfilter und Zykloneneinheit muss gereinigt werden, Kapitel „Gerät warten“. Betriebsdauer ver- kürzt sich zuneh- mend. Bürstwalze ist verschmutzt und muss gereinigt werden, Kapitel „Bürst- walze reinigen“. Bürstwalze dreht sich langsam oder unregelmäßig. Bürstwalze ist verschmutzt und muss gereinigt werden, Kapitel „Bürst- walze reinigen“. Artikelnummer Beschreibung 106-048 Motorschutzfilter 3567-048 Bürstwalze 5424-048 Akku 22,2 V12 Entsorgung und Garantie 7 Entsorgung und Garanti e Akku ausbauen

1. Arretierungen des Akkus zusammendrücken.

2. Akku aus dem Akkufach ziehen.
