BEDIENUNGSANLEITUNG CCOUS 5144IWH CANDY

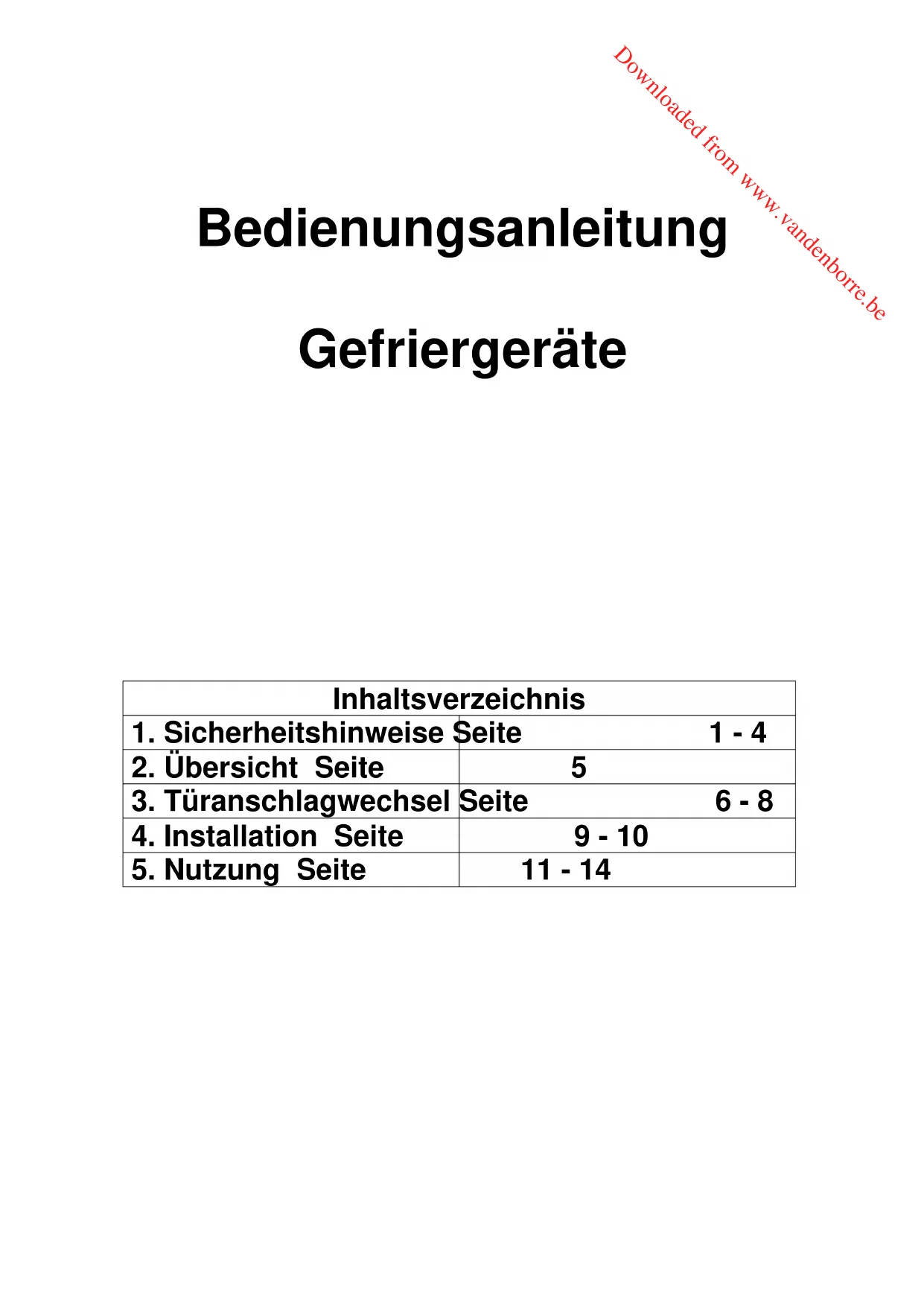

Downloaded from www.vandenborre.beBedienungsanleitung Gefriergeräte

1. Sicherheitshinweise Seite 1 - 4

2. Übersicht Seite 5

3. Türanschlagwechsel Seite 6 - 8

4. Installation Seite 9 - 10

5. Nutzung Seite 11 - 14

Downloaded from www.vandenborre.beWichtige Sicherheitshinweise Um Ihrem Gefrierschrank den bestmöglichen Nutzen abzugewinnen, lesen Sie bitte diese Betriebsanleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Sie enthält wichtige Hinweise über die Installation, die Bedienung und die Sicherheit dieses Gerätes. Um unnötige Fehler und Unfälle zu vermeiden, ist es wichtig, sicherzustellen, dass alle Personen die das Gerät bedienen, bestens vertraut sind mit der Bedienung und den Sicherheitsfunktionen. Bewahren Sie dieses Heft für eine spätere Nutzung und für eventuelle neue Besitzer sorgfältig auf. Bei Fragen oder Unsicherheiten wenden Sie sich an Ihren örtlichen Service. Der Hersteller haftet für keine Schäden, die durch Fährlässigkeit oder Unwissenheit entstanden sind. Sicherheitshinweise für Kinder und gefährdete Menschen Dieses Gerät kann von Kindern ab 8 Jahren und darüber hinaus benutzt werden. Personen mit eingeschränkten physischen, sensorischen, geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, sollten das Gerät nur unter bestimmten Voraussetzungen benutzen und die Gefahren abschätzen können. Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie mit dem Gerät nicht spielen. Reinigung und Wartung sollten nicht von Kindern durchgeführt werden, außer Sie sind unter Beobachtung. Halten Sie das Verpackungsmaterial von Kindern fern. Es besteht Erstickungsgefahr. Bevor Sie Ihr altes Gerät entsorgen, schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung. Schneiden Sie das Netzkabel durch und machen Sie den Stecker unbrauchbar. Stellen Sie sicher, dass die Tür nicht zufallen kann, gleich, ob sie von innen geöffnet werden kann oder nicht (am besten entfernen Sie diese). EIN ALTGERÄT KANN EINE TÖDLICHE GEFAHR FÜRSPIELENDE KINDER BEDEUTEN! Allgemeine Hinweise ACHTUNG! Das Gerät muss an einem Ort aufgestellt werden, der jederzeit gut belüftet ist. Die Belüftungsöffnungen müssen frei von Hindernissen sein. ACHTUNG! Benutzen Sie niemals elektrische Geräte im Inneren des Gerätes, wenn dies nicht ausdrücklich vom Hersteller empfohlen ist. ACHTUNG! Nicht den Kühlkreislauf beschädigen.

Downloaded from www.vandenborre.beWichtige Sicherheitshinweise ACHTUNG! Verwenden Sie keine anderen Elektrogeräte (wie Eiscreme-Maschine) im inneren von Kühlgeräten, es sei denn, sie sind durch die Herstellung für diesen Zweck zugelassen.

Lagern Sie keine explosiven Stoffe wie Aerosoldosen mit brennbaren Treibmitteln im Gerät

Das Kältemittel Isobutan (R600a) ist im inneren des Kühlkreislaufs enthalten. Ein Naturgas mit einer hohen Umweltverträglichkeit, das aber brennbar ist.

Während des Transports und der Installation des Gerätes unbedingt darauf achten, dass keine Komponenten des Kühlkreislaufs beschädigt werden. - Vermeiden Sie offenes Feuer und Zündquellen - Den Raum, in dem das Gerät steht, gut durchlüften

Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern. Jede Beschädigung des Netzkabels kann zu Kurzschluss, Feuer und / oder einem elektrischen Schlag führen.

Dieses Gerät soll in Haushalten und ähnliche Orte verwendet werden wie: - Personalküche in Läden, Büros und anderen Arbeitsbereich- Umgebungen; - Bauernhäuser und in Hotels, Motels und anderen Wohn-Typ-Umgebungen; - Bed and Breakfast Typ-Umgebungen; - Catering und ähnliche Non-Retail-Anwendungen.

ACHTUNG! Alle elektrischen Komponenten (Stecker, Netzkabel, Kompressor und etc.) müssen von einem zertifizierten Service-Techniker oder qualifiziertem Servicepersonal ersetzt werden.

Netzkabel darf nicht verlängert werden.

Stellen Sie sicher, dass der Netzstecker auf der Rückseite des Gerätes nicht eingequetscht oder beschädigt ist. Ein eingequetschter oder beschädigter Netzstecker kann überhitzen und einen Brand verursachen.

Stellen Sie sicher, dass die Länge des Netzsteckers ausreicht.

Wenn die Steckdose locker ist, nicht den Netzstecker einfügen, da Gefahr von Stromschlägen oder Feuer besteht.

Sie müssen das Gerät nicht ohne Beleuchtung betreiben.

Dieses Gerät ist schwer. Seien Sie vorsichtig wenn Sie das Gerät tragen.

Entfernen Sie und berühren Sie keine Elemente aus dem Tiefkühlfach, wenn Ihre Hände feucht / nass sind, da dies zu Hautverletzungen oder Frost-/ Gefrierbrand führen kann.

Vermeiden Sie längere Belichtung des Gerätes durch direkte Sonneneinstrahlung.

Downloaded from www.vandenborre.beWichtige Sicherheitshinweise Nutzung Stellen Sie nichts Heißes auf den Kunststoffteilen im Gerät auf. Legen Sie Lebensmittel nicht direkt an die Rückwand. Tiefkühlkost darf nicht wieder eingefroren werden wenn es zuvor aufgetaut wurde. Lagern Sie Tiefkühlkost anhand der mitgelieferten Herstelleranleitung. Die mitgelieferte Herstelleranleitung sollte eingehalten werden. Stellen Sie keine kohlensäurehaltige Getränke im Gefrierfach, da dies hohen Druck im Behälter erzeugt und dazu führen kann das die Getränkebehälter explodieren. Das Gerät kann dadurch beschädigt werden. Eis am Stiel kann Gefrierbrand verursachen wenn dieser unmittelbar nach der Entnahme vom Gefrierfach verzerrt wird.

Pflege und Reinigung Bevor Sie das Gerät warten, schalten Sie das Gerät aus und trennen Sie den Netzstecker von der Stromversorgung. Das Gerät nicht mit Metallgegenständen reinigen. Verwenden Sie keine scharfen Gegenstände, um Frost aus dem Gerät zu entfernen. Verwenden Sie einen Kunststoffschaber. Prüfen Sie regelmäßig den Abfluss im Gerät für aufgetautes Wasser. Wenn notwendig reinigen Sie den Abfluss. Wenn der Abfluss verstopft ist sammelt sich das Wasser auf der Bodenwanne im Gerät.

Installation Wichtig! Für den elektrischen Anschluss folgen Sie den Anweisungen sorgfältig in den betreffenden Abschnitten. Packen Sie das Gerät aus und überprüfen Sie ob Schäden vorhanden sind. Schließen Sie das Gerät nicht an wenn es beschädigt ist. Melden Sie die Schäden sofort an den Ort wo Sie das Gerät gekauft haben. In diesem Fall können Sie die Verpackung behalten. Es ist ratsam, mindestens vier Stunden vor dem Anschließen des Gerätes zu warten damit das Öl wieder in den Kompressor zurückgelangt. Ausreichende Luftzirkulation sollte um das Gerät gewährleistet sein. Ist dies nicht der Fall führt dies zur Überhitzung. Um eine ausreichende Lüftung zu gewährleisten folgen Sie den Installationsanweisungen. Wo immer möglich sollte ein Abstandshalter zur Wand eingebaut werden um die Berührung von warmen/heißen Bauteilen (Kompressor, Kondensator) zu vermeiden. Sollte dies nicht beachtet werden, kann dies zu einem Brand führen. Das Gerät darf nicht in der Nähe von Heizkörpern oder Standherden platziert werden. Stellen Sie sicher, dass die Steckdose nachdem Anschließen des Gerätes jederzeit zugänglich ist.

Downloaded from www.vandenborre.beWichtige Sicherheitshinweise Service Elektrische Wartungen beim Gerät sollten von qualifiziertem Personal oder von einem kompetenten Elektro-Fachmann durchgeführt werden. Dieses Produkt muss von einem autorisierten Kundendienst gewartet werden, und nur Original-Ersatzteile dürfen verwendet werden.

Energiesparen Stellen Sie keine warmen Speisen in das Gerät; Lebensmittel nicht dicht einander zusammenstellen, da dies die Luftzirkulation verhindert; Achten Sie darauf, dass die Lebensmittel nicht die Rückwand des Gerätes berühren; Wenn die elektrische Stromzufuhr getrennt wird, nicht die Tür öffnen; Die Tür nicht häufig öffnen; Die Tür nicht für eine längere Zeit öffnen; Das Thermostat nicht auf überhöhten kalten Temperaturen einstellen; Einige Zubehörteile, wie z. B. Schubladen, können entfernt werden um das Speichervolumen zu vergrößern. Das hat zur Folge, dass der Energieverbrauch geringer wird.

Umweltverträglich Dieses Gerät enthält keine Gasse, die die Ozonschicht, den Kühlkreislauf und das Isolationsmaterial beschädigen würde. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten. Die in diesem Gerät verwendeten Materialien markiert durch das Symbol sind wiederverwertbar. Das Symbol auf dem Gerät bedeutet, dass dieses Gerät nicht in den normalen Hausmüll gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler.

Verpackungsmaterial Das Material mit dem Symbol ist wiederverwertbar. Bitte entsorgen Sie es ordnungsgemäß. Entsorgung Bevor Sie das Gerät verschrotten, machen Sie es durch Abschneiden des Netzkabels unbrauchbar und entfernen Sie die Tür und die Ablageböden, damit Kinder nicht hinein klettern können.

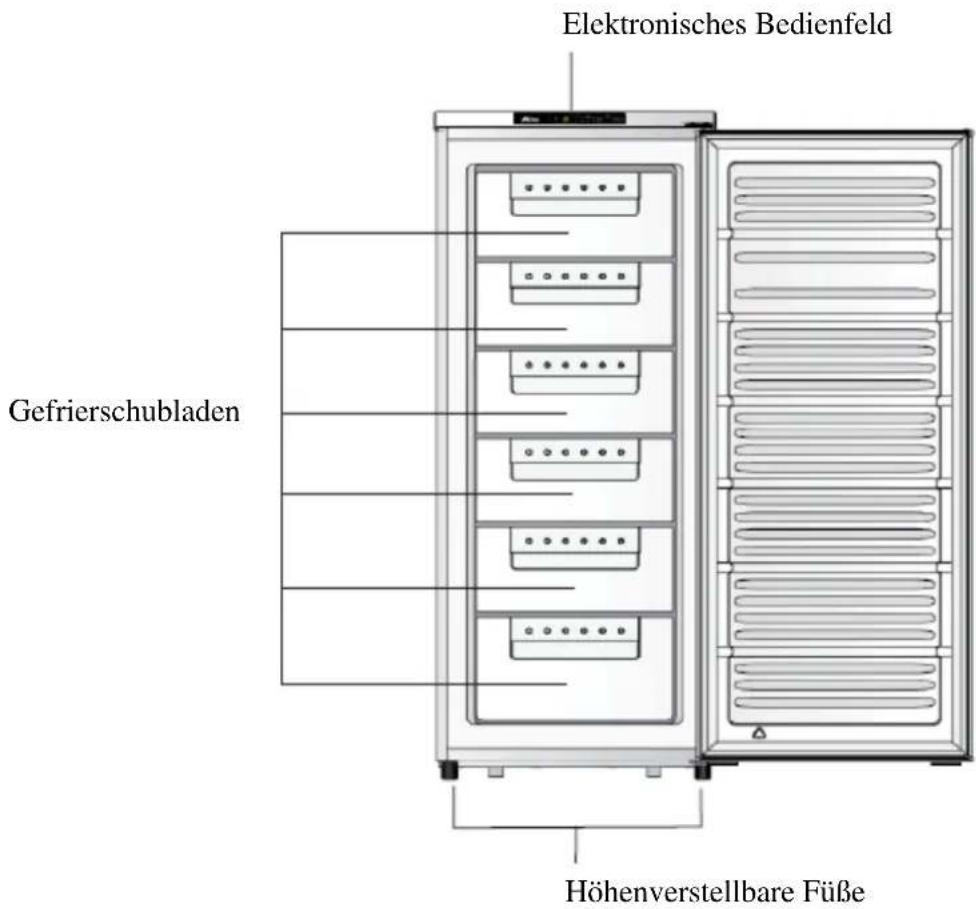

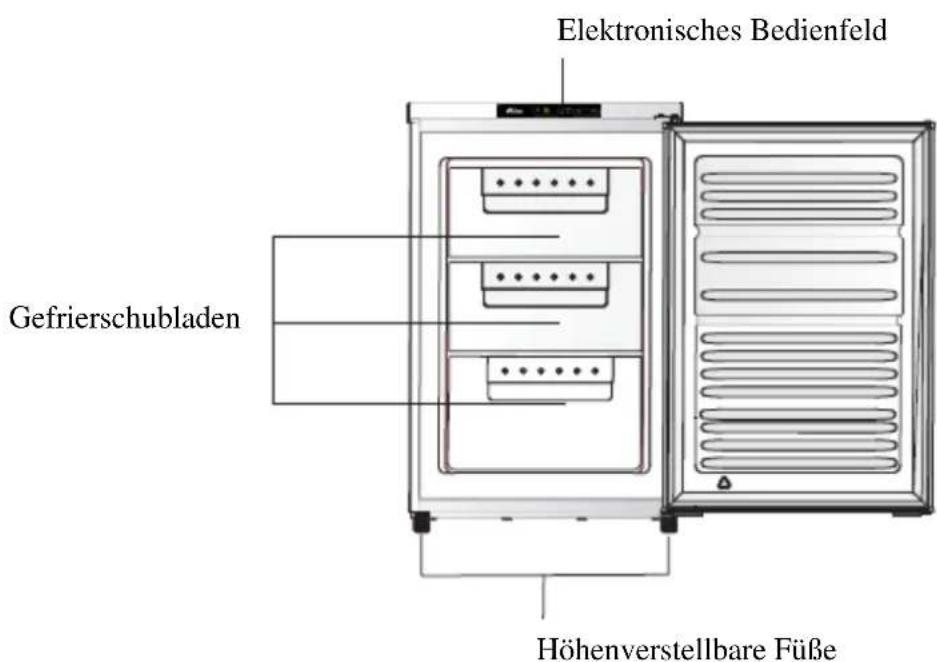

Hinweis: Die Anzahl der Gefrierschubladen ist von modelabhängig. Gefrierschubladen Höhenverstellbare Füße Elektronisches Bedienfeld Elektronisches Bedienfeld Höhenverstellbare Füße Gefrierschubladen Downloaded from www.vandenborre.beInstallation

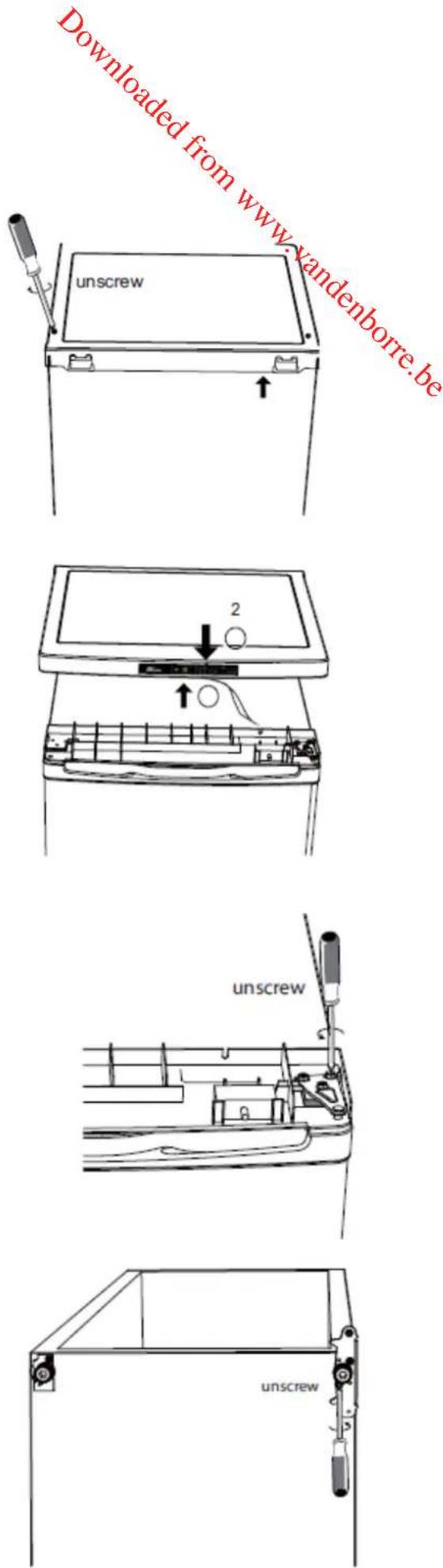

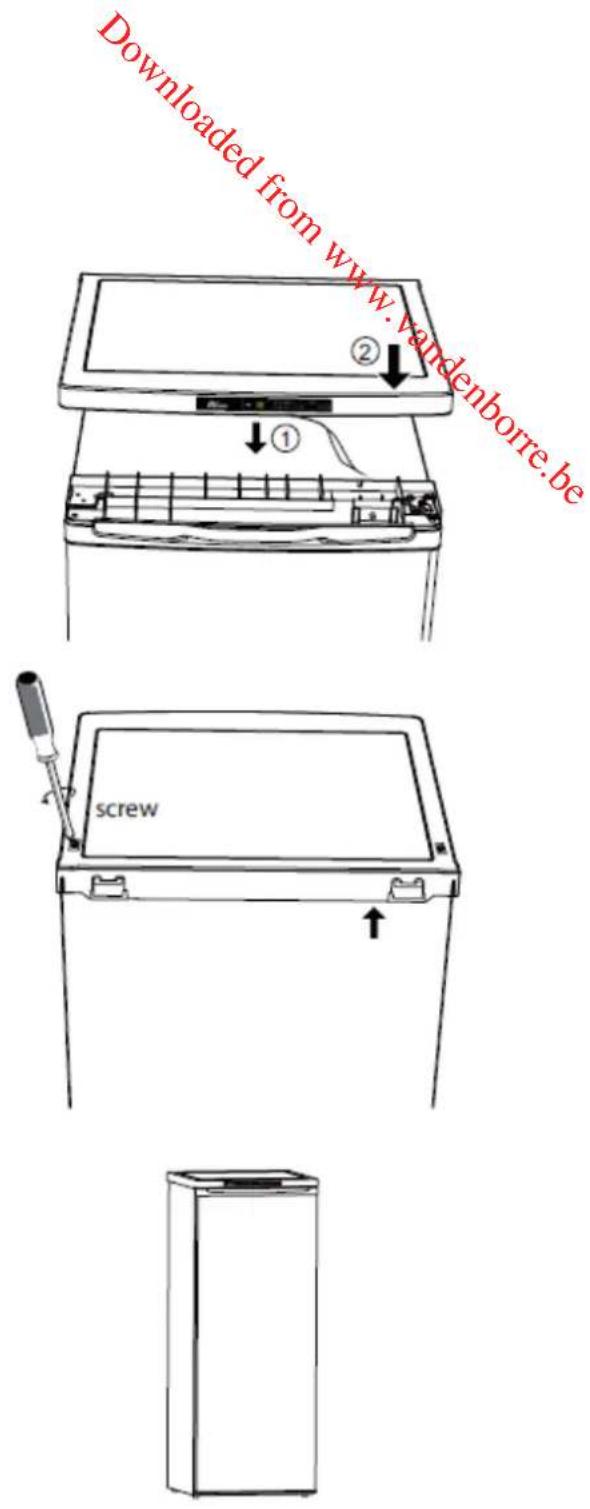

1. Entfernen Sie die 2 Schrauben über der Arbeitsplatte.

2. Heben Sie die obere Abdeckung 5 cm vom Gefrierschrank.

Ziehen Sie dann die Anschlüsse raus. Entfernen Sie die obere Abdeckung.

3. Die drei Schrauben entfernen,

dann entfernen Sie das obere Scharnier, dass die Tür in Position hält. Heben Sie die Tür und legen Sie es auf eine gepolsterte Oberfläche, um es vor Kratzern zu schützen.

4. Entfernen Sie die Schrauben und das untere Scharnier.

Dann entfernen Sie die verstellbaren Füße von beiden Seiten.

Hinweis: Obere Abbildungen als Bsp. Downloaded from www.vandenborre.beInstallation

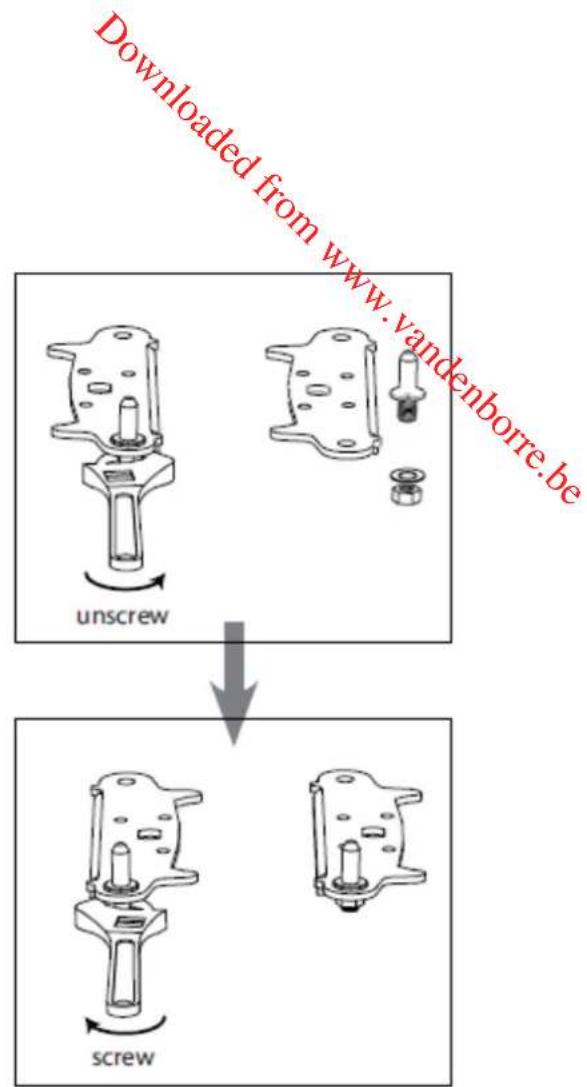

5. Lösen und entfernen Sie die unteren Gelenkbolzen.

Drehen Sie die Halterung über und ersetzen Sie diese.

6. Bauen Sie die Halterung passend zum unteren

Scharnierbolzen ein. Ersetzen Sie beide verstellbare Füße.

7. Legen Sie die Tür wieder auf. Stellen Sie sicher bevor Sie,

die oberen Scharniere festziehen, dass die Tür horizontal und vertikal ausgerichtet ist, so dass die Dichtungen an allen Seiten geschlossen sind.

Hinweis: Obere Abbildungen als Bsp. Downloaded from www.vandenborre.beInstallation

8. Schließen Sie die Stecker wieder in die Anschlüsse

des elektronischen Bedienfelds. Fixieren Sie die obere Abdeckung.

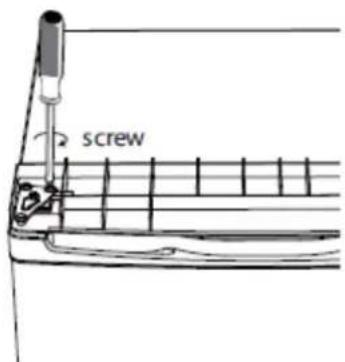

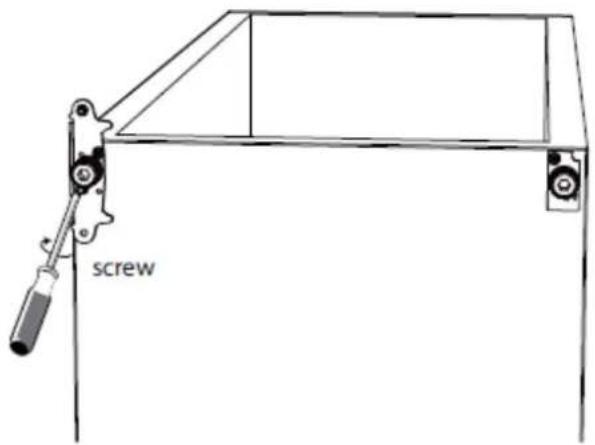

9. Schrauben Sie die 2 Schrauben auf der Oberseite

10. Bei geschlossener Tür, stellen Sie sicher bevor Sie,

die oberen Scharniere festziehen, dass die Tür horizontal und vertikal ausgerichtet ist, so dass die Dichtungen an allen Seiten geschlossen sind. Passen Sie die verstellbaren Füße in die gewünschte Position an.

Hinweis: Obere Abbildungen als Bsp.

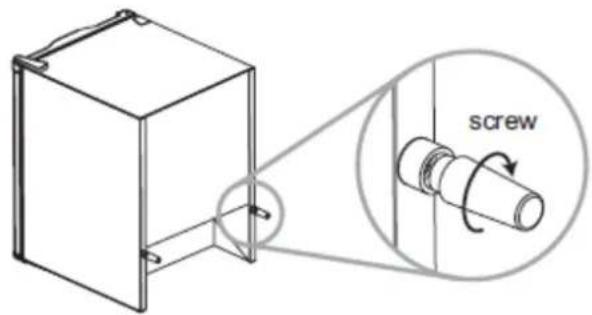

Abstandshalter Schrauben Sie die Abstandshalter an der Rückseite des Gerätes.

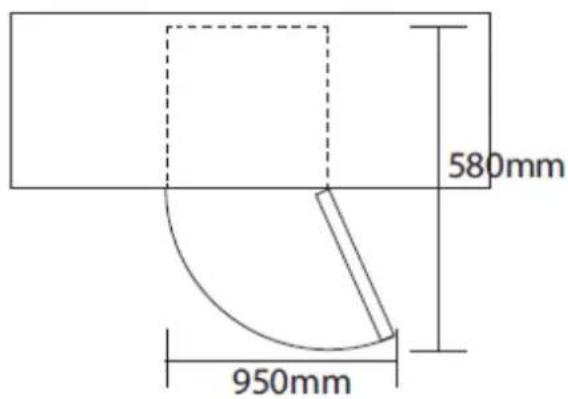

Platzbedarf - Halten Sie genügend Platz frei für die Tür wenn Sie geöffnet ist. - Halten Sie mindestens 50 mm Spalt an beiden Seiten frei.

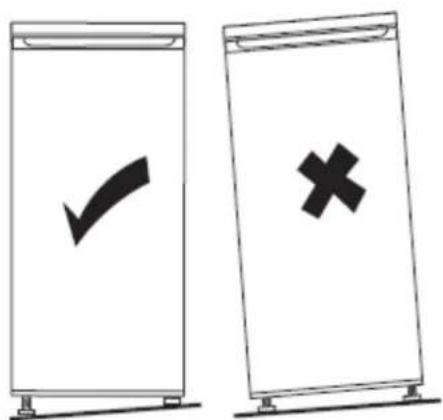

Verstellen des Geräts Um dies zu tun, passen Sie beide Stellfüße an der Vorderseite des Gerätes an.

Ist das Gerät nicht waagrecht aufgestellt, dann sind die Tür und die Magnetdichtungen nicht richtig ausgerichtet.

Hinweis: Obere Abbildungen als Bsp. Downloaded from www.vandenborre.beInstallation Platzierung des Geräts Platzieren Sie dieses Gerät an einem Ort, wo die Umgebungstemperatur der Klimaklasse auf dem Typenschild des Geräts entspricht:

Das Gerät sollte weit weg von Wärmequellen wie Heizkörpern, Heizkesseln, direkte Sonneneinstrahlung etc. installiert werden. Stellen Sie sicher, dass die Luft frei um die Rückseite des Gehäuses zirkulieren kann. Um beste Leistung zu gewährleisten, wenn das Gerät unter einer überhängenden Wandeinheit (Schrank etc.) installiert wird, beträgt der minimale Abstand zwischen der Oberseite des Gehäuses und der Schrankwand mindestens 100 mm. Im Idealfall darf das Gerät nicht unter einer überhängenden Wandeinheit (Schrank etc.) aufgestellt werden. ACHTUNG! Es muss möglich sein, das Gerät vom Stromnetz zu trennen. Der Stecker muss daher nach der Installation leicht zugänglich sein.

Elektrischer Anschluss Bevor Sie den Netzstecker anschließen, stellen Sie sicher, dass die Spannung und die Frequenz wie auf dem Typenschild des Gerätes angezeigt ist mit den Angaben Ihres Hausenergieversorgers übereinstimmen. Das Gerät muss geerdet werden. Der Stromkabel ist mit einem Stecker versehen. Wenn die Stromleitung im Haus nicht geerdet ist, schließen Sie das Gerät an eine separate Erdung in Übereinstimmung mit den geltenden Vorschriften des elektrischen Anschlusses an. Konsultieren Sie hierzu qualifiziertes Fachpersonal. Der Hersteller lehnt jede Verantwortung ab, wenn diese Unfallverhütungsvorschrift nicht eingehalten wird. Dieses Gerät wurde im Einklang mit den E.E.C. Richtlinien hergestellt.

Klimaklasse Umgebungstemperatur Downloaded from www.vandenborre.beNutzung Vor der ersten Nutzung Reinigung des Innenraums Bevor Sie das Gerät zum ersten Mal nutzen, reinigen Sie den kompletten Innenraum samt allen Teilen mit lauwarmen Wasser und ein wenig Seife. Nur so gewährleisten Sie, dass unangenehme Gerüche (Neuware) entfernt werden. Trocknen Sie den Innenraum und die Teile anschließend mit einem Tuch. Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da diese die Oberfläche beschädigen. Einschalten Stecken Sie das Gerät an die Steckdose, die LED leuchtet auf. Täglicher Gebrauch

Modus Wenn Sie das erste Mal die „Mode“ Taste drücken, leuchtet die „Super freezing“ Leuchte auf und das Gerät fängt an zu Gefrieren. Das Display zeigt „SF“ (Super freezing“ an. Wenn Sie die „Mode“ Taste zum zweiten Mal drücken, erlischt die Leuchte „Super freezing“ und die Leuchte „ECO“ leuchtet auf. Das Gerät ist jetzt im Energiesparmodus eingestellt. Die Temperatur im Energiesparmodus ist auf - 16 °C eingestellt. Das Display zeigt „SE“ (save energy) an. Wenn Sie die „Mode“ Taste zum dritten Mal drücken, erlischt sowohl die „Super freezing“ als auch die „ECO“ Leuchte. Das Gerät ist jetzt wieder im normalen Status „Mode“. Unter dem Menü „Mode“ werden die Funktionen „Super freezing“, „ECO“ und normal Status aktiviert.

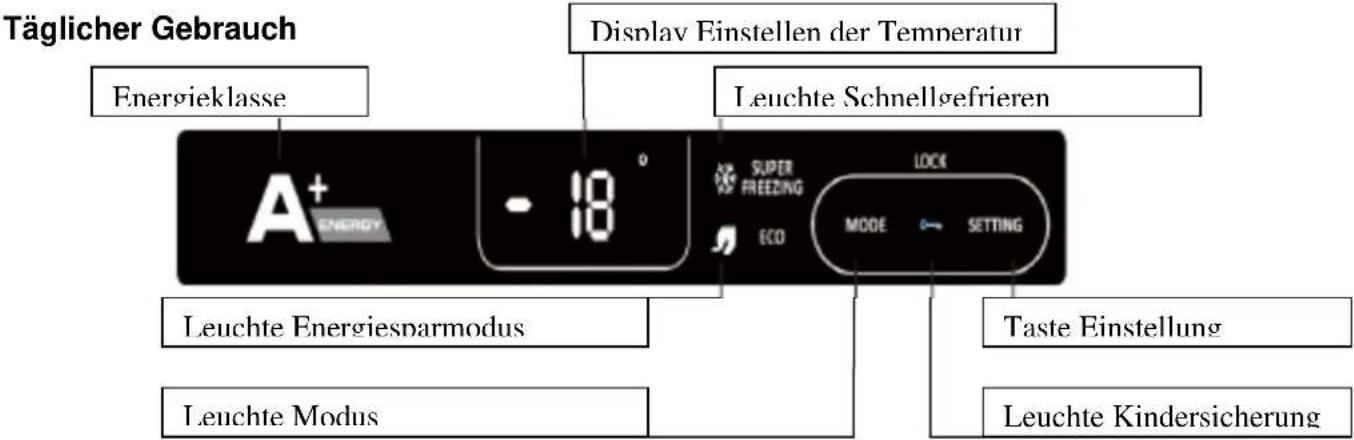

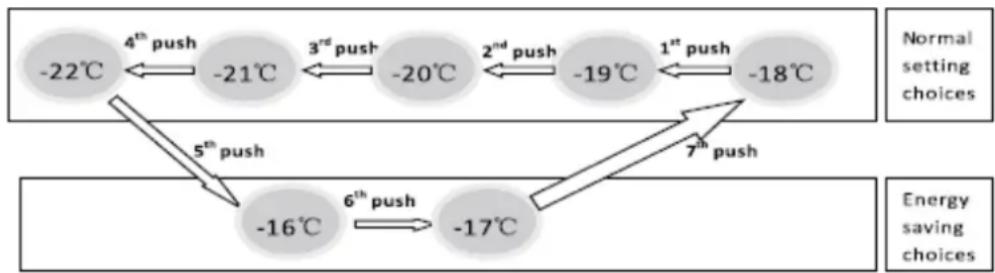

Energieklasse Display Einstellen der Temperatur Leuchte Schnellgefrieren Leuchte Ene rgiesparmodus Leuchte Modus Taste Einstellung Leuchte Kindersicherung Downloaded from www.vandenborre.beNutzung Temperatureinstellung Drücken Sie die „Setting“ Taste, die LED Ziffer fängt an zu blinken. Sie können nun die Temperatur einstellen in dem Sie die „Setting“ Taste drücken. Sie können die Temperatur von -16°C bis -22°C ändern. Nachdem Sie die Temperatur eingestellt haben, warten Sie 5 Sekunden lang dann ist die Temperatur elektronischen bestätigt und erfasst.

Kindersicherung Wenn Sie die Taste „Mode“ und die Taste „Setting“ gleichzeitig für 3 Sekunden lang gedrückt halten, dann sind alle Tasten gesperrt und die Leuchte der Kindersicherung leuchtet auf. Wenn Sie die Kindersicherung deaktivieren möchten, dann halten Sie die Taste „Mode“ und die Taste „Setting“ gleichzeitig für Sekunden lang gedrückt. Ausschalten Dieses Gerät kann mit einer oder mehreren Schalen zur Herstellung von Eiswürfeln ausgestattet sein. Temperatur (Displayanzeige) Wichtig! Die LED Anzeige zeigt immer nur die eingestellte Temperatur an, nicht die reale Temperatur. Türalarm Wenn Sie vergessen haben die Tür zu schließen, ertönt nach 5 Minuten ein Signal. Sollte die Tür nicht anschließend geschlossen werden dann ertönt das Signal alle 5 Minuten jeweils 3 Mal für 5 Sekunden bis die Tür geschlossen wird. Alarm überhöhter Temperatur Nachdem das Gerät für 3 Stunden aktiv ist und die Temperatur mehr als -8°C beträgt, zeigt das Display „ht“ an (ht bedeutet hohe Temperatur). Ein Signalton von 1Hz ertönt solange bis Sie irgendeine Taste drücken. Gefrieren frischer Lebensmittel Das Gefrierfach eignet sich zum Einfrieren frischer Lebensmittel und die Lagerung von tiefgefrorenen Lebensmitteln für eine lange Zeit. Legen Sie die frischen Lebensmittel in das Gefrierfach ein und drücken Sie die Taste für das Schnellgefrieren. Das maximale Gewicht an Lebensmittel, dass in 24 Minuten eingefroren werden kann ist im Typenschild des Gerätes aufgelistet. Der Super-Gefrier-Vorgang dauert 24 Stunden. Fügen Sie in diesem Zeitraum keine zusätzlichen Lebensmittel hinzu die eingefroren werden müssen. Downloaded from www.vandenborre.beNutzung Gefriergut lagern Wenn Sie das Gerät das erste Mal nutzen oder nach einer längeren Zeit wieder nutzen, stellen Sie zuerst die Funktion Super-Gefrieren ein bevor Sie das Gefriergut in das Gefrierfach einlegen.

Auftauen Tiefkühl- oder Tiefkühlkost, je nachdem was genutzt wird, kann im Gefrierfach oder in Raumtemperatur aufgetaut werden. Je nachdem wie viel Zeit dafür zur Verfügung steht. Kleine Gefriergutstücke können gekocht werden. Der Auftauprozess und das Kochen nimmt mehr Zeit in Anspruch.

Hilfreiche Hinweise und Tipps Um den Super-Gefrier-Vorgang bestmöglichst einzuleiten sind hier einige wichtige Hinweise: Das maximale Gewicht an Lebensmittel, dass in 24 Minuten eingefroren werden kann ist im Typenschild des Gerätes aufgelistet. Der Super-Gefrier-Vorgang dauert 24 Stunden. Fügen Sie in diesem Zeitraum keine zusätzlichen Lebensmittel hinzu die eingefroren werden müssen.

Pflege und Reinigung Bevor Sie das Gerät warten, schalten Sie das Gerät aus und trennen Sie den Netzstecker von der Stromversorgung. Das Gerät nicht mit Metallgegenständen reinigen. Verwenden Sie keine scharfen Gegenstände, um Frost aus dem Gerät zu entfernen. Verwenden Sie einen Kunststoffschaber. Prüfen Sie regelmäßig den Abfluss im Gerät für aufgetautes Wasser. Wenn notwendig reinigen Sie den Abfluss. Wenn der Abfluss verstopft ist sammelt sich das Wasser auf der Bodenwanne im Gerät. Abtauen Das Abtauen erfolgt im Gefrierbereich manuell. Vor dem Abtauen entnehmen Sie das Gefriergut, den Eiswürfelbehälter und die Ablage aus der Gefrierzelle. Stellen Sie dann den Temperaturknopf vorübergehend auf „0“, so dass der Kompressor aufhört zu arbeiten und lassen Sie die Tür offen, bis die Frostschicht vollständig aufgetaut ist. Wischen Sie das Wasser ab und trocknen Sie sorgfältig mit einem weichen Tuch. Benutzen Sie niemals scharfe Gegenstände wie Messer, Schabe o.Ä., um die Eisfläche oder die Frostschicht abzukratzen oder die am Gefrierschrankboden haftenden Behältnisse mit Gefriergut zu trennen. Das könnte das Innengehäuse oder gar die Oberfläche des Verdampfers unwiederbringlich beschädigen.

Downloaded from www.vandenborre.beNutzung Problembehandlung Achtung! Ziehen Sie vor der Fehlersuche den Netzstecker von der Steckdose. Es darf nur qualifiziertes Fachpersonal die Fehlersuche sowie die Problembehandlung die nicht in der Bedienungsanleitung aufgeführt sind vornehmen. Problem Mögliche Ursache Lösung Gerät funktioniert nicht Netzstecker steckt nicht richtig in der Steckdose oder das Gerät ist ausgeschaltet. Stecken Sie den Netzstecker richtig ein und schalten Sie das Gerät ein. Sicherung hat sich gelöst oder ist defekt. Sicherung überprüfen, gegebenenfalls ersetzen. Steckdose ist defekt Störungen am Stromnetz müssen von einem Elektriker behoben werden. Gerät gefriert zu viel Temperatur ist zu kalt eingestellt oder Gerät ist auf -22°C eingestellt Stellen Sie die Temperatur in einer passenden wärmeren Temperatur ein. Lebensmittel sind nicht richtig eingefroren Temperatur ist möglicherweise nicht richtig eingestellt Schauen Sie in den Temperatureinstellungen nach. Tür war für eine längere Zeit geöffnet Öffnen Sie die Tür nur solange wie nötig. Sehr viele warme Lebensmittel wurden in den letzten 24 Stunden in das Gefrierfach eingelegt. Temperatur in einer kälteren Einstellung vornehmen. Das Gerät ist in der Nähe einer warmen Quelle. Schauen Sie im Abschnitt Installation und Sicherheitshinweise nach. Starker Frost an den Dichtungen Türdichtung ist nicht luftdicht. Erwärmen Sie vorsichtig die undichten Stellen der Türdichtung mit einem Fön. Ungewöhnliche Geräusche Gerät ist nicht waagerecht aufgestellt. Stellen Sie die richtige Höhe ein. Das Gerät berührt die Rückwand oder andere Objekte. Das Gerät vorsichtig richtig aufstellen. Von anderen Geräten weg. Eine Komponente z.B. ein Rohr, auf der Rückseite des Gerätes berührt die Rückwand oder andere Teile des Gerätes Wenn nötig, entfernen Sie die Komponenten von der Berührungszone. Hinweis: Wenn die Störung erneut auftritt, kontaktieren Sie den Kundendienst. Downloaded from www.vandenborre.be
