BEDIENUNGSANLEITUNG VL 1138 CB BOMANN

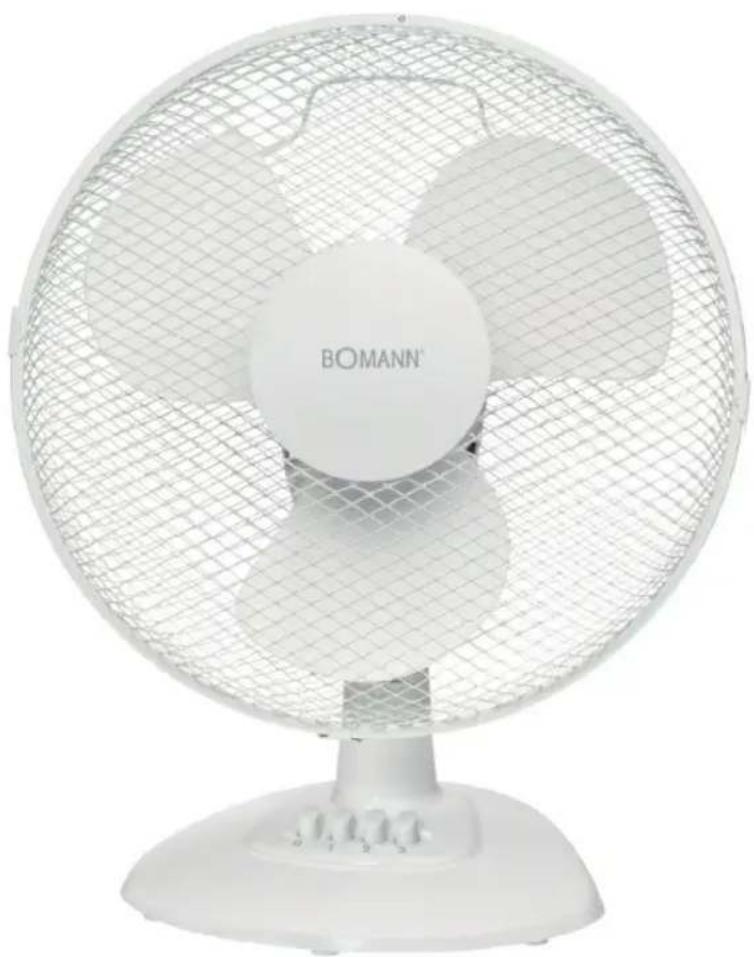

TISCHVENTILATOR VL 11308B

Tafelventilator · Ventilateur de table · Ventilador de mesa · Ventilatore da savola

Table Fan - Wentylator stolowy - Asztali ventilator - HactinbHM BENTMIATOP

HaToIbHbI BeHTnIaTOp·JIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJ

Bedienungsanleitung/Garantie

Ubersicht der Bedienelemente.. 3
Bedienungsanleitung. 4
Technische Daten.. 7
Garantie . 7
Entsorgung.. 8

ENGLISH

Contents

Overview of the Components.. page 3
Instruction Manual. page 25
Technical Data.. page 28
Disposal.. page 28

NEDERLANDS

Inhoud

Übersicht der Bedienelemente

Locatie van bedieningselementen • Listes differentes éléments de commande Ubicacion de los controles • Elementi di lavoro • Overview of the Components Przeglad elementow oblsugi • A kezeloelemek attekintese P03tauzybaHnra opraHIB KepyBaHnra • O63op DeTanei npnbopa

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zechnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglich Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gebährungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Diese Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörsteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING:
Lassen Sie keine Kinder nicht mit Folie spiel.
Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.
• Vorsicht bei langen Haaren: Diese können vom Luftstrom ange\saugt werden!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter!
• Sollten Sie das Schutzgitter entfern, schalten Sie zuvor das Gerät immer aus undziehen Sie den Netzstecker.
• Wahlen Sie eine geeignete Unterlage, damit das Gerät während des Betriebs nicht kippen kann!

• Stellen Sie das Gerät nicht direktiben Öfen oder andere Hitze-quellen.

• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutz werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Benutzer-Wartung)dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Wasser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung“ davon geben.

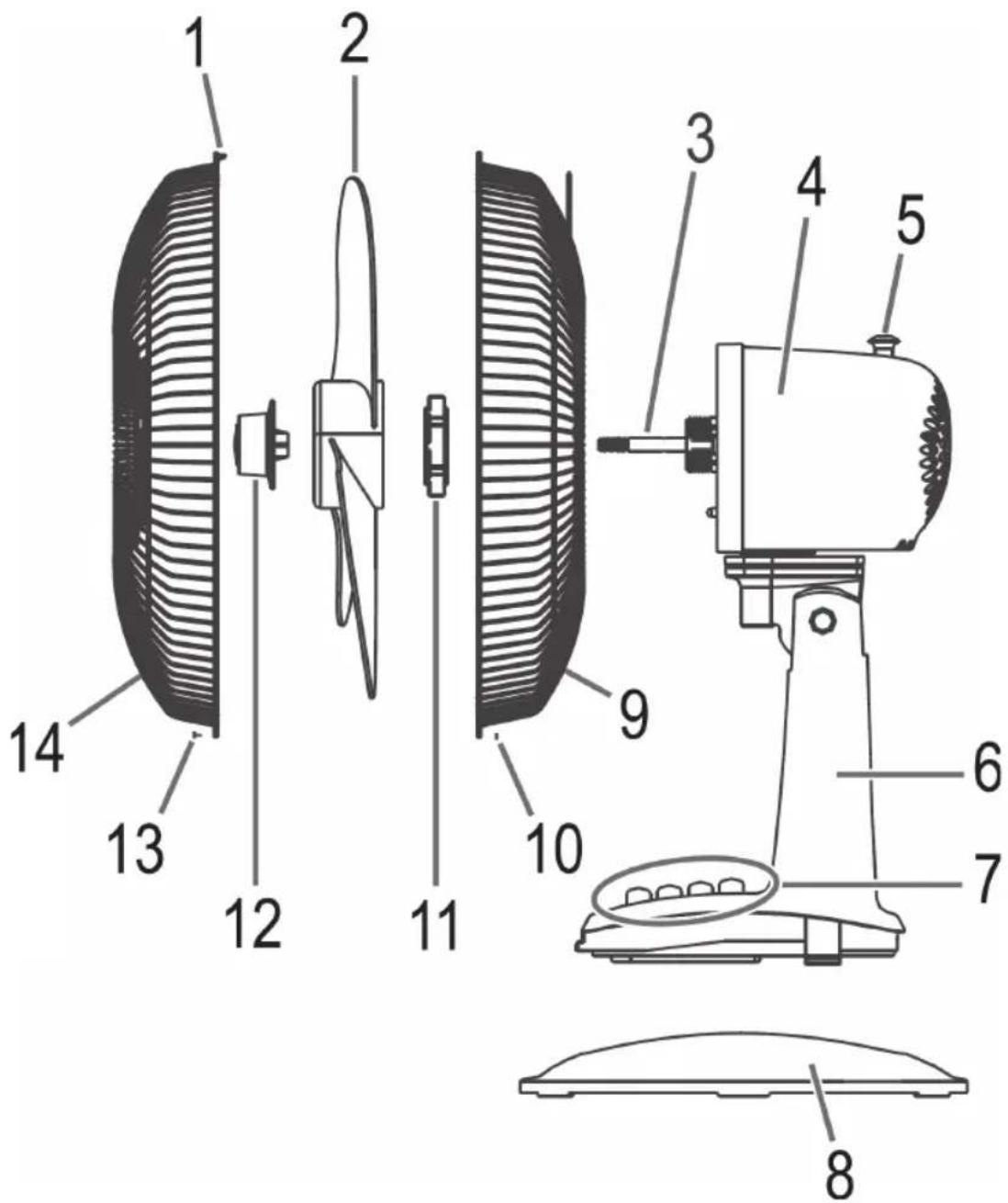

Übersicht der Bedienelemente

1 Haken
2 Propeller
3 Motorwelle
4 Motor
5 Einstellknopf für Ossillation
6 Schaltergehause
7 Betriebsartschalter
8 Standfuß
9 Hinteres Schutzgitter
10 Befestigungsmutter
11 Befestigungsring fur hinteres Schutzgitter
12 Befestigungsschraube
13 Befestigungsschraube
14 Vorderes Schutzgitter

Ohne Abb.: Kreuzschlitzschraube

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie samtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.

3. Prufen Sie den Lieferumfang.

4. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.

HINWEIS:

Am Gerät konnen sich noch Staub oder Produktionsrechteben. Wir empfehlen Ihnen das Gehäuse kurz mit einem feuchten Tuch abzuwischen.

Montageanleitung

Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden!

HINWEIS:

• Sie benötigen für die Montage einen Kreuzschraubendreher mittlerer Höhe.
• Schrauben, die nicht dem Zubehör beiliegen, sind an den Einzelteilen vormontiert.

• Betrachten Sie auch auf Seite 3 die „Übersicht der Bedienelemente".

• Setzen Sie das Schaltergehäuse (6) in den Standfuß (8). Befestigen Sie es auf der Unterseite mit der Kreuzschlitzschraube (ohne Abb.).

• Schrauben Sie den Befestigungssring (11) entgegen dem Uhrzeigersinn ab. Legen Sie hin griffbereit.

• Setzen Sie das wichtere Schutzgitter (9) gemäß den Aussparungen auf.

HINWEIS:

Beachten Sie, dass der Tragegriff nach oben zeigt.

1. Drehen Sie den Befestigungssring (11) für das hintere Schutzgitter (9) im Uhrzeigersinn an.
2. Den Propeller aufsetzen. Achten Sie darauf auf den Führungsstatt an der Motorwelle.
3. Schrauben Sie die Befestigungsschraube (12) für den Propeller entgegen dem Uhrzeigersinn fest.
4. Entfernen Sie die vomontierte Befestigungsschraube (13) und Mutter (10) vom Schutzgitter. Legen Sie sie griffbereit.
5. Hangen Sie das vorder Schutzgitter (14) mit dem Haken (1) an das hintere Schutzgitter.

HINWEIS:

Beachten Sie, dass die Löscher für die Befestigungsschraube im vorderen und hinteren Schutzgitter übereinander stehen.

1. Sichern Sie das Schutzgitter mit der Befestigungsschraube (13) und der Mutter (10).
2. Schließen Sie die Befestigungshaken.

Standort

Als Standort eignet sich eine rutschfeste, ebene Fläche.

Inbetriebnahme

Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzten sollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finding Sie auf dem Typenschild.
• Schlieben Sie das Gerät an eine vorschfristig installierte Schutzkontaktsteckdose an.

Gebrauch

Grundeinstellungen

Stellen Sie, bevor Sie das Gerät in Betriebnehmen, den Neigungswinkel des Gebläses ein.

• Fassen Sie mit beiden Händen das Motorgehäuse an und kippen Sie es vorsichtig in die gewünschte Position. Es rastet hörbar ein.

ACHTUNG:

Der Neigungswinkel beträgt ca. 30 Grad.

Betrieb

Zur Wahl der Geschwindigkeit benutzen Sie die Druckschalter an der Front:

0 aus
1 langsam
2 mittel
3 Schnell

Um das Gerä auszuschalten, wahren Sie die Position 0.

Gebäseinstellung

Hierzu haben Sie zwei Möglichkeiten:

Feststehend

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Einstellknopf nach oben.
3. Nutzen Sie den Tragegriff, um das Gerät in die gewünschte Position zu stellen.

Oszillierend

1. Schalten Sie das Gerät aus.
2. Drücken Sie den Einstellknopf ein.

HINWEIS:

Das Gerät schwenkt selbstständig im Bereich von ca. 90 Grad.

1. Um die Funktion auszuschalten, ziehen Sie den Einstellknopf nach oben.

Reinigung

WARNING:

• Ziehen Sie vor der Reinigung und Wartung immer den Netzstecker.
• Sollten Sie das Schutzgitter entfern: Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere schuemde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Reinigen Sie das Gerät von Außen mit einem trockenen Tuch, ohne Zusatzmittel.

• Bei stärkeren Verschmutzungen)dürfen Sie das Tuch auch leicht anfeuchten.

Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möhen.
  Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

Gerauschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Technische Daten

Modell: VL 1138 CB

Spannungsversorgung: 220-240 V\~, 50/60 Hz

Leistungsaufnahme: 40 W

Schutzklasse:

Nettogewicht: ca. 1,60 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät VL 1138 CB in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchem gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und diesen Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.
2. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerten Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts berufen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. These Garantierklarung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Wonne

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen diechnelle und komfortabelste Mänglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, konnen Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihr's gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden

2. Einpacken

3. Ab zur Post damit

Fertig, so einfach besteht!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihr's Kaufbelges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! - Kostengündstige Reparaturen zum Festpreis!

Bitte nehemen Sie in keinem Fall eine unfreiene Einsendung Ihres Gerates vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ohnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorge-sehen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
