BEDIENUNGSANLEITUNG VL 1139 S CB BOMANN

STANDVENTILATOR VL 1 8GB

Bedienungsanleitung/Garantie

Gebruksaanwijzing · Mode d'emploi · Instrucciones de service Istruzioni per l'uso · Instruction Manual · Instrukcja oblugi/Gwarancja

Hasznalatiutasitas · Ictpykiz3ekcnnyatauii

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Listes differentes éléments de commande Indicacion de los elementos de manejo • Elementi di lavoro • Overview of the Components Przeglad elementow oblugi • A kezelöelemek attekintese Örnanemertib ynpablinna • Oścop detané npibopa • osniljolic

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren fur ihre Gesundheit und zeit mogliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

INWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme these Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder Nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörsteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, daß das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinderleen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

WARNING:

Lassen Sie keine Kinder nicht mit Folie spielten. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.
• Vorsicht bei langen Haaren: Diese können vom Luftstrom angesaugt werden!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter!
• Sollten Sie das Schutzgitter entfernen, schalten Sie zuvor das Gerät immer aus undziehen Sie den Netzstecker.
• Wahlen Sie eine geeignete Unterlage, damit das Gerät während des Betriebs nicht kippen kann!
• Stellen Sie das Gerät nicht direktiben Öfen oder andere Hitzequellen.
• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein

defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.
• Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Wasser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ohnen im Kapitel „Reinigung“ davon geben.

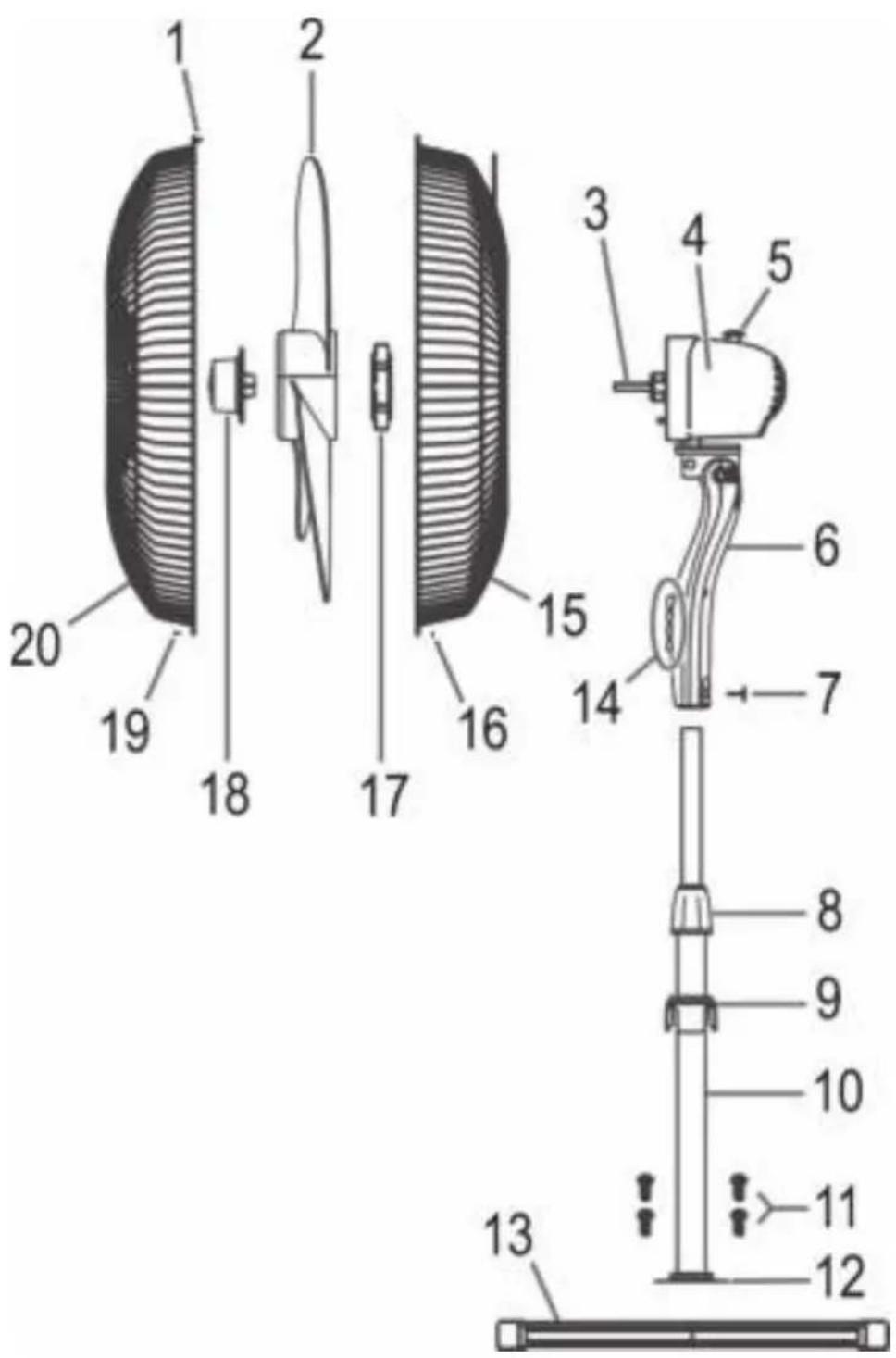

Übersicht der Bedienelemente

1 Haken
2 Propeller
3 Motorwelle
4 Motor
5 Einstellknopf für Ossillation
6 Schaltergehäuse
7 Verbindungsschraube Standrohr/Schaltgehäuse
8 Mutter für die Höhenverstellung
9 Abdeckkappe
10 Standrohr
11 Schrauben for die Standfußmontage
12 Montageplatte
13 Standfuß
14 Betriebsartschalter
15 Hinteres Schutzgitter
16 Befestigungsmutter
17 Befestigungsring fur hinteres Schutzgitter
18 Befestigungsschraube
19 Befestigungsschaube
20 Vorderes Schutzgitter

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfemen Sie samedliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Prufen Sie den Lieferumfang.
4. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.

HINWEIS:

Am Gerät konnen sich noch Staub oder Produktionsrechteben. Wir empfehlen Ihnen das Gehäuse kurz mit einem feuchten Tuch abzuwischen.

Montageanleitung

Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden!

HINWEIS:

• Sie benötig für die Montage einen Kreuzschraubendreher mittlerer Höhe.
• Schrauben, die nicht dem Zubehör beiliegen, sind an den Einzelteilen vormontiert.

• Betrachten Sie auch auf Seite 3 die „Übersicht der Bedienelemente".

• Legen Sie die Teile des Standfußes zu einem Kreuz zusammen.

• Schrauben Sie die Montageplatte (12) am Standfuß fest. Verwenden Sie hierfür die vier Kreuzschlitzschrauben.
• Entfernen Sie die Mutter für die Höhenverstellung (8). Schieben Sie die Abdeckkappe (9) auf die unterste Position am Standrohr (10). Drehen Sie die Mutter für die Höhenverstellung wieder auf das Standrohr (10).
• Losen Sie die Verbindungsschraube (7) und stecken Sie das Schalt- (6) bzw. Motergehause (4) auf das Standrohr. Anschließlich drehen Sie die Verbindungsschraube handfest an.
• Schrauben Sie den Befestigungsring (17) entgegen dem Uhrzeigersinn ab. Legen Sieihn griffbereit.
• Setzen Sie das hintere Schutzgitter (15) gemäß den Aussparungen auf.

HINWEIS:

Beachten Sie, dass der Tragegriff nach oben zeigt.

1. Drehen Sie den Befestigungsring (17) für das hintere Schutzgitter (15) im Uhrzeigersinn an.
2. Den Propeller aufsetzen. Achten Sie darauf auf den Führungsstatt an der Motorwelle.
3. Schrauben Sie die Befestigungsschraube (18) für den Propeller entgegen dem Uhrzeigersinn fest.
4. Entfermen Sie die vormontierte Befestigungsschaube (19) und Mutter (16) vom Schutzgitter. Legen Sie sie griffbereit.
5. Hängen Sie das vordere Schutzgitter (20) mit dem Haken (1) an das hintere Schutzgitter.

HINWEIS:

Beachten Sie, dass die Löscher für die Befestigungsschraube im vorderen und hinteren Schutzgitter übereinander stehen.

1. Sichem Sie das Schutzgitter mit der Befestigungsschraube (19) und der Mutter (16).
2. Schließen Sie die Befestigungshaken.

Standort

Als Standort eignet sich eine rutschfeste, ebene Fläche.

Inbetriebnahme

Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
• Schließen Sie das Gerät an eine vorschrittsmäßig installierte Schutzkontaktsteckdose an.

Gebrauch

Grundeinstellungen

Stellen Sie, bevor Sie das Gerät in Betriebnehmen, den Neigungswinkel des Gebläses ein.

• Fassen Sie mit beiden Händen das Motorghäuse an und kippen Sie es vorsichtig in die gewünschte Position. Es rastet hörbar ein.

ACHTUNG:

Der Neigungswinkel beträge ca. 20 Grad.

Betrieb

Zur Wahl der Geschwindigkeit benutzen Sie die Druckschalter an der Front:

3 Schnell
2 mittel
1 langsam
0 aus

Um das Gerät auszuschalten, wahlen Sie die Position 0.

Gebäseinstellung

Hierzu haben Sie zwei möglichkeiten:

Feststehend

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Einstellknopf nach oben.
3. Nutzen Sie den Tragegriff, um das Gerät in die gewünschte Position zu stellen.

Oszillierend

1. Schalten Sie das Gerät aus.
2. Drücken Sie den Einstellknopf ein.

HINWEIS:

Das Gerät schwenkt selbstständig im Bereich von ca. 90 Grad.

1. Um die Funktion auszuschalten, ziehen Sie den Einstellknopf nach oben.

Reinigung

WARNING:

• Ziehen Sie vor der Reinigung und Wartung immer den Netzstecker.
• Sollten Sie das Schutzgitter entfern: Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere schuemde Gegenstände.

• Benutzen Sie keine scharfen oder schuemden Reinigungsmittel.

• Reinigen Sie das Gerät von Außen mit einem trockenen Tuch, ohne Zusatzmittel.

• Bei stärkeren Verschmutzungen)dürfen Sie das Tuch auch leicht anfeuchten.

Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
  Lagem Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belufteten und trockenen Ort.

Gerauschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Technische Daten

Modell: VL 1139 S CB

Spannungsversorgung: 220-240 V~, 50/60 Hz

Leistungsaufnahme: 45 W

Schutzklasse: II

Nettogewicht: ca. 2,65 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät VL 1139 S CB in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchem gewährren wir bei privatenutzung des Gerats eine Garantie von 24 Monaten Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerats in Deutschland bei einem unserer Vertrags-handler sowie die Übersendung einer Kopie des Kaufbe-legs und these Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.
2. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantierklarung ist eine freiwillige Leistung von uns als Hersteller des Geräts.

Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenlose Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sied den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach besteht!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeliges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistun-gen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! - Kostengündstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreiie Einsendung Ihres Gerates vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgehenen Sammelstellen und geben dont ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
