BEDIENUNGSANLEITUNG VL 1130 CB BOMANN

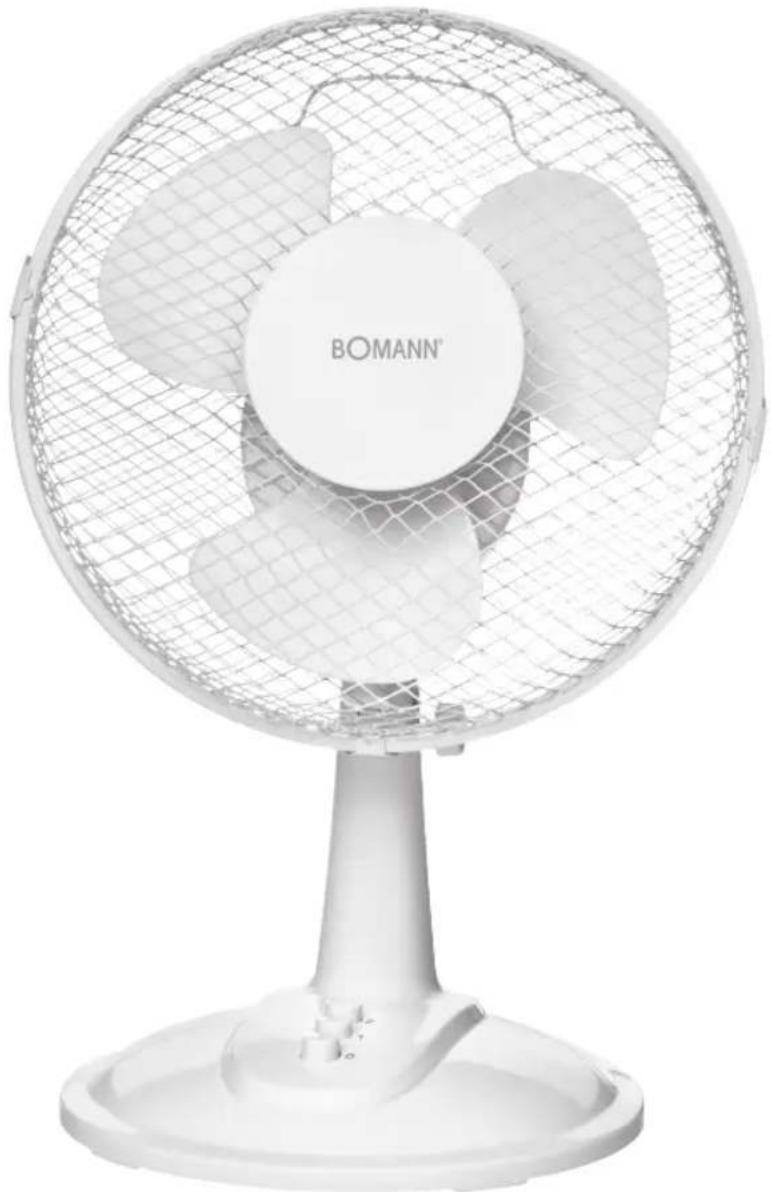

TISCHVENTILATOR VL 1130 CB

Tafelventilator · Ventilateur de table · Ventilador de mesa

Ventilatore da tavola · Table fan · Wentylator stolowy

Asztali ventilator · HactinbHn BHTnTATop · HactoBhN BeHTnTATop

Bedienungsanleitung/Garantie

Übersicht der Einzelteile . 3

Bedienungsanleitung. 4

Technische Daten . 5

Garantie . 6

Entsorgung . 7

NEDERLANDS

Inhoud

Technische gegevens.. 9

Verwijdering.. 10

FRANÇAIS

Sommaire

Übersicht der Einzelteile

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Allgemeine Sicherheitschinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonnen-einstrahlung, Feuchtigkeit (auf keine Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, damit das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitschinweise".

Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollenen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerat zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglichche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

I HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für diesen Gerät

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.
• Vorsicht bei langen Haaren: Diese können vom Luftstrom angesaugt werden!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter!
• Das Gerät muss vor der Benutzung komplett aufgebaut werden!
• Wahlen Sie eine geeignete Unterland, damit das Gerät während des Betriebs nicht kippen kann!
• Stellen Sie das Gerät nicht direktiben Öfen oder andere Hitzequellen.

Übersicht der Einzelteile

1 Befestigungsschraube
2 Propeller
3 Befestigungsmutter
4 Motorwelle
5 Motor
6 Einstellknopf fur Oszillation
7 Schaltergehäuse
8 Betriebsartschalter
9 StandfuB
10 Hinteres Schutzgitter
11 Haken
12 Befestigungsrung für hinteres Schutzgitter
13 Vorderes Schutzgitter

Ohne Abb.: Kreuzschlitzschraube

Auspacken des Gerätes

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie samedliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
• Prufen Sie den Lieferumfang.

I HINWEIS:

Am Gerät konnen sich noch Staub oder Produktionsrechte befinden. Wir empfehlen Ihnen das Gehäuse kurz mit einem feuchten Tuch abzuwischen.

Montageanleitung

Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden! Wenn Sie den Text lesen, empfeht es sich, davon die Übersicht der Einzelteile zu betrachten.

1. Setzen Sie das Schaltergehäuse (7) in den Standfuß (9). Es muss hörbar einrasten. Befestigen Sie es auf der Unterseite mit der Kreuzschlitzschraube (ohne Abb.).
2. Schrauben Sie den Befestigungssring (12) entgegen dem Uhrzeigersinn ab. Legen Sieihn griffbereit.
3. Setzen Sie das hintere Schutzgitter (10) gemäß den Aussparungen auf.

I HINWEIS:

Beachten Sie, dass der Tragegriff nach oben zeigt.

1. Drehen Sie den Befestigungssring (12) für das hintere Schutzgitter (10) im Uhrzeigersinn an.
2. Setzen Sie den Propeller (2) auf die Motorwelle (4) und drücken Sieihn fest an.
3. Entfernen Sie die vormontierte Befestigungsschraube (1) und Mutter (3) vom Schutzgitter. Legen Sie sie griffbereit.
4. Setzen Sie das vordere Schutzgitter (13) in den Haken (11) ein.

I HINWEIS:

Beachten Sie, dass die LÖcher für die Befestigungsschraube im vorderen und hinteren Schutzgitter übereinander stehen.

1. Sichern Sie das Schutzgitter mit der Befestigungsschraube (1) und der Mutter (3).
2. Schlieben Sie die Befestigungshaken.

Standort

Als Standort eignet sich eine rutschfeste, ebene Fläche.

Inbetriebnahme

Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prufen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
• Schlieben Sie das Gerät an eine vorschfristsmäßig installierte Schutzkontaktsteckdose an.

Gebrauch

Grundeinstellungen

Stellen Sie, bevor Sie das Gerät in Betrieb erhmen, den Neigungswinkel des Gebläses ein. Sie können den Neigungswinkel in die gewünschte Position bringen, indem Sie mit beiden Handen das Geblasegehause kippen.

ACHTUNG: Der Neigungswinkel beträgt ca. 15 Grad.

Betrieb

Zur Wahl der Geschwindigkeit benutzen Sie die Druckschalter an der Front:

• 2 Schnell
  1 langsam
  0 aus

Zum Ausschalten wahren Sie die Position 0^ .

Gebäseinstellung

Hierzu haben Sie zwei Möglichkeiten:

Feststehend

• Schalten Sie das Gerät aus.
  Ziehen Sie den Einstellknopf Heraus.
• Fassen Sie den Ventilator am Schutzkorb und drehen Sie ihn in die gewündteichtigung.

Oszillierend

• Drücken Sie den Einstellknopf ein.
  Das Gerat schwenkt selbstständig im Bereich von ca. 45 Grad.
• Um die Funktion auszuschalten, ziehen Sie den Einstellknopf.

Reinigung

WARNING:

• Ziehen Sie vor der Reinigung und Wartung immer den Netzstecker.
• Sollten Sie das Schutzgitter entfern: Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es konnte zu einem elektrischen Schlag oder Brandfuhren.

ACHTUNG:

• Benutzten Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Reinigen Sie das Gerät von Außen mit einem trockenen Tuch, ohne Zusammenmittel.

• Bei stärkeren Verschmutzungen)dürfen Sie das Tuch auch leicht anfeuchten.

Gerauschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Technische Daten

Modell: VL 1130 CB

Spanningsversorgung: 220-240 V, 50 Hz

Leistungsaufnahme: 30 W

Schutzklasse: II

Nettogewicht: 1,45 kg

Technische Änderungen vorbehalten!

Hinweis zur Richtlinienkonformität

Hiermit erklart die Firma C. Bomann GmbH, dass sich das Gerät VL 1130 CB in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Gerats eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerats in Deutschland bei einem unserer Vertragshandler sowie die Übersendung einer Kopie des Kaufbelegs und diese Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäß Berhandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollehir Gerat innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantieanspruch mitzuteilen.

Diechnelste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dORT direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihr Reklamation. Über einen personlichen Zugangscode, der Ihnen direkt nach ihrer Anmeldung per E-Mail übermittelt wird, konnen Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceporta! online verfolgen.

Alternative können Sie uns den Servicefall per E-Mail

[e-mail]

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, StraBe, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benotigen wir die Typenbezeichnung des reklamierten Gerates, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerat erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von unsen einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kosten an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

Bitte halten Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

C. Bomann GmbH

Heinrich-Horten-Str. 17

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
