WX166 - Bohrmaschine WORX - Kostenlose Bedienungsanleitung

Marke	Worx
Modell	WX166
Produkttyp	Akku-Bohrschrauber
Nennspannung	18V (max 20V)
Leerlaufdrehzahl	0-400 / 0-1500 U/min (2 Gänge)
Anzahl der Kupplungsstufen	15+1 (Bohren)
Maximales Drehmoment	40 Nm
Spannfutterkapazität	10 mm
Bohrfähigkeit Stahl	10 mm
Bohrfähigkeit Holz	30 mm
Gewicht	1,26 kg (mit Akku)
Schalldruckpegel (LpA)	75 dB(A)
Schallleistungspegel (LwA)	86 dB(A)
Akkutyp	Lithium-ion
Anzahl der enthaltenen Akkus	2
Ladegerät enthalten	Ladegerät 30 Min
Hauptfunktionen	Bohren, Schrauben, Drehrichtungsumschalter, LED-Beleuchtung, einstellbare Kupplung
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser oder Chemikalien verwenden
Sicherheit	Gehör- und Augenschutz tragen; Zusatzhandgriffe verwenden
Ersatzteile	Empfohlene Zubehörteile: Bits, Bohrer; Händler konsultieren
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile
Lieferumfang	Bohrschrauber, 2 Akkus, Ladegerät, Doppelbits

Häufig gestellte Fragen - WX166 WORX

Was tun, wenn der Bohrschrauber nicht startet, wenn ich den Auslöser drücke?

Überprüfen Sie, ob der Drehrichtungsumschalter (oberhalb des Auslösers) nicht in der Mittelstellung ist. Stellen Sie ihn nach links oder rechts und drücken Sie dann den Auslöser. Falls das Problem weiterhin besteht, überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist.

Wie stelle ich das Drehmoment für das Schrauben ein?

Das Drehmoment wird durch Drehen des Einstellrings zwischen Spannfutter und Gehäuse eingestellt. Die Positionen 1 bis 4 für kleine Schrauben, 5 bis 9 für Schrauben in weichen Materialien, 10 bis 15 für harte Materialien und die Bohrstufe (Bohrersymbol) zum Bohren.

Warum stoppt der Bohrschrauber, bevor die Schraube vollständig angezogen ist?

Der Drehmomenteinstellring ist wahrscheinlich auf einen zu niedrigen Wert eingestellt. Erhöhen Sie die Einstellung (auf eine höhere Zahl), bis die Schraube vollständig angezogen ist. Verwenden Sie die Bohrstufe für schwere Arbeiten.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Umschalter oberhalb des Auslösers. Schieben Sie den Hebel nach links für Rechtslauf (Symbol ▲) und nach rechts für Linkslauf (Symbol ▷). Ändern Sie niemals die Drehrichtung, während das Spannfutter dreht.

Wie lange hält der Akku und wie kann ich die Laufzeit verbessern?

Die Laufzeit hängt von der Nutzung ab. Nach längerer Lagerung kann es erforderlich sein, den Akku mehrmals zu laden und zu entladen, um die maximale Kapazität wiederherzustellen. Vermeiden Sie extreme Temperaturen (<0°C oder >45°C) beim Laden.

Kann der Bohrschrauber zum Bohren von Beton verwendet werden?

Ja, aber verwenden Sie Hartmetallbohrer für Beton und Mauerwerk. Der Bohrschrauber ist für das Bohren in Holz, Metall, Kunststoff und Mauerwerk ausgelegt.

Wie pflege ich den Bohrschrauber?

Reinigen Sie das Werkzeug nur mit einem trockenen Tuch. Verwenden Sie niemals Wasser oder Chemikalien. Halten Sie die Lüftungsschlitze sauber. Keine Schmierung oder besondere Wartung erforderlich.

Was tun, wenn der Bohrschrauber an den Lüftungsschlitzen Funken erzeugt?

Das ist normal und schadet dem Werkzeug nicht. Während des Betriebs können Funken in den Lüftungsschlitzen sichtbar sein.

Wie verwende ich die Einschaltsperre?

Um den Auslöser in der Aus-Position zu verriegeln, stellen Sie den Drehrichtungsumschalter in die Mittelstellung. Dies verhindert ein versehentliches Starten, wenn das Werkzeug nicht verwendet wird.

Was tun bei auslaufendem Akku?

Vermeiden Sie jeglichen Kontakt der Flüssigkeit mit Haut und Augen. Bei Kontakt gründlich mit Wasser abspülen und einen Arzt aufsuchen. Der Akku ist von Kindern fernzuhalten.

BEDIENUNGSANLEITUNG WX166 WORX

Konrad-Adenauer-Ufer 37

50668Koln

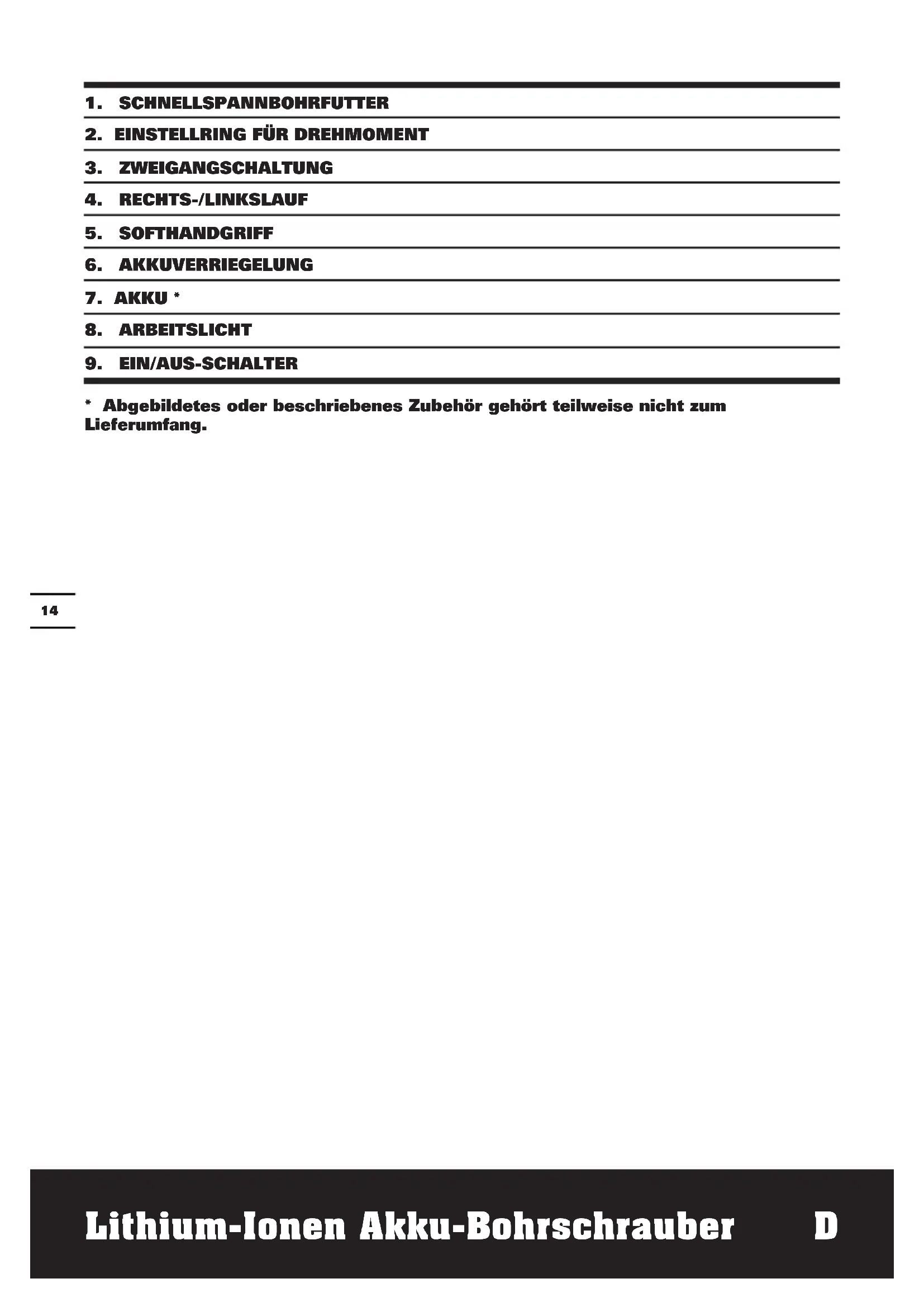

1. SCHNELLSPANNBOHRFUTTER
2. EINSTELLRING FÜR DREHMOMENT
3. ZWEIGANGSCHALTUNG
4. RECHTS-/LINKSLAUF
5. SOFTHANDGRIFF
6. AKKUVERRIEGELUNG
7. AKKU *
8. ARBEITSlicht

9. EIN/AUS-SCHALTER

10. Abgebildetes oder beschriebenes Zubehör besteht teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ wX156 wX156.1 wX156.2 wX166 wX166.1 (1-Bezeichnung der Maschine, reprasertiert die Akku-Bohrmaschine)

		wX156 wX156.1 wX156.2	wX166 wX166.1
Nennspannung 16V		== Max* 20V	Max** ==
Nenndrehzahl 0-400/0-1500/min
Drehmomentstufen 15+1
Max. Drehmoment 35N.m 40N.m
Bohrfutter Spannweite 10mm
Maximaler Bohrdurchmesser in	Stahl 10mm
	Holz 28mm	30mm
Gewicht 1.24kg 1.26kg

Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 16 Volt. Nennspannung ist 14.4 Volt.
*Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

INFORMATIONENÜBER LÄRM

Gewichteter Schalldruck	LpA: 75dB(A)
Gewichtete Schalleistung	LwA: 86dB(A)
KpA & KwA	3.0dB(A)
Tragen Sie bei einem Schalldruck über einen Gehörschutz	80dB(A)

INFORMATIONENÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745:

Bohren in Metall	Vibrationsemissionswert ah,D < 2.5m/s2
	Unsicherheit K = 1.5m/s2

WARNING: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird:

Die Verwendung des Werkzeugs und die Art, wie die Materialien geschritten oder angebohr werden.

Der Pflege- und Wartungszustand des Werkzeugs.

Die Verwendung des wichtigen Zubehörs und dessen Scharfe und Zustand.

Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehr.

Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird diesen Werkzeug nicht angemessen gehandelt, kann es zum Aufreten des Hand-Arm-Vibrationssyndroms kommt.

WARNING: Sie sollen den tatsächlichen Arbeitsabschnittte genau ermitteln, um so den Belastungsgrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe MeiBel, Bohrer und Sägeblätter.

Pflegen Sie diesen Werkzeug den Anweisungen entsprechend undchten Sie stets auf eine gutes Einfetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollenn Sie in Antivibrationszubehör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10^ oder darüber.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

ZUBEHÖRTEILE

Modellnr. WX156 WX166	WX156.1	WX166.1	WX156.2
Li-Ion Batteriepack 1 1 2 2
30-Minuten-Ladegerät 1 1	1 1
Doppelbits 1 1 1 /
158pc ZUBEHÖRTEILE	/	/	/ 1

Wir empfehlen Ihnen, sãmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch ihr Fachhändler berät Sie bisher.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKLU-BOHRMASCHINEN

1. Benutzen Sie mit dem Gerät geleiferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
2. Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschreiben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschreiben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, damit diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies Dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer diesen Anweisungen

beachten und den korrekten Ladevorgang ausführren.
j) Akkupack bei Nichtverwendung nicht langere Zeit aufladen halten.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
m) Beim Entsorgen von Akkupacks sollenn Akkupacks mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von POSITEC bezeichneten Ladegerät aufladen. Ein Ladegerät, das für eine bestimmte Art von Akkupackgreeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.
o) Bei Nichtverwendung des Akkupacks ist这点es von Metallgegenständen fernzuhalten, wie etwa Buroklammern, Munzen, Nageln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren konnten. Das Kurzschlieben der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
p) Bei Missbrauch kann es sein, dass Flüssigkeit aus dem Akkupack austritt; Berührung vermeiden. Sollte es noch versehentlich zum Kontakt kommt, mit Wasser spulen. Falls die Flüssigkeit in die Augen gerät, muss arztliche Hilfe beansprucht werden. Aus dem Akku austretende Flüssigkeit kann zu Reizungen oder Verbrennungen führen.
q) Die Kontaktstellen des Akkupacks sowie die des Gerätes vor dem Einsetzen des Akkus reinigen.
r) Erschöpftes Akkupacksofar herausnahmen.
s) Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
t) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

u) Akkupacks von Kindern fernhalten.
v) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
w) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
x) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
y) Ordnungsgemäß entsorgen.

SYMBOL

Zur Reduzierung der Verletzungsgefahritte die Bedienungsanleitung durchlesen

WARNING!

Tragen Sie einen Gehorschutz

Tragen Sie eine Schutzbrille

Tragen Sie eine Staubmaske

Nicht im Freien verwenden

Vor Regen und Feuchtigkeit schützen

Nicht verbrennen

Akku nicht in den Haushaltsmull geben. Bringen Sie den leeren Akku zu ihrer lokalen Sammel- oder Recyclingstelle.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges

sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Losen von Schrauben sowie zum Bohren in Holz, Metall, und Kunststoff.

VOR DEM EINSATZ A) LADEN DES AKKUS

Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-lonen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät. Der Lithium-lonen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr.

In einer warmen Umgebung oder nach extremem Gebrauch konnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sieihn aufladen.

Wird der Akku erstmalig oder nach längerer Zeit aufgeladen, nach mehrmaligen Lade- und Entladezyklen akzeptiert der Akku jedoch ein Aufladen von 100% .

B) SO ENTNEHMEN SIE DAS AKKUPACK (Siehe A1)

Drücken Sie zuerst fest auf den Entriegelungsknopf für das Akkupack (6), undziehen Sie dann das Akkupack aus ihrer Werkzeughereaus.

C) SO INSTALLIEREN SIE DAS AKKUPACK (Siehe A2)

Schieben Sie das voll aufgeladene Akkupack mit genugend Kraft wieder in das Werkzeug hinein, bis es einrastet.

HINWEISE ZUM BETRIEB

1. EIN/AUS-SCHALTER (Siehe B)

Zum Einschalten des Werkzeugs drucken Sie auf den Schalter. Zum Stoppen halten Sie

den Schalter wieder los. Der Ein/Aus-Schalter bietet zugleich eine Bremsfunktion, die das Bohrfutter augenblicklich stoppt, wenn Sie den Schalter loslassen.

Je nach Betätigungsdruck konnen Sie mit dem Ein-/Ausschalter auch die Drehzahl steuern: Je stärker der Druck,esto größter Drehzahl und Drehmoment. Die Drehzahl wird durch den Druck auf den Schalter reguliert.

WARNING: Nicht über längerere Zeiträume bei niedriger

Geschwindigkeit betreiben, bzw. kannes zu großer Hitzeentwicklung im Geräteinneren kommt.

2. SCHALTERVERRIEGELUNG

Der Schalter kann in der OFF (AUS)-Position verriegelt werden. Dies vermindert die Gefahr des unbeabsichtigten Anlaufens des Bohrers. Stellen Sie den Laufrichtungswahlschalter in die Mittelposition, um die Schalterverriegelung zu aktivieren.

3. EINSTELLUNG DER DREHRICHTUNG (Siehe C1, C2)

Zum Bohren und Schrauben nutzen Sie den Vorwärtslauf, dieser ist markiert als 一 ^ 一 (Hebel ist zur linken Seite umgelegt). Nutzen Sie die Rücklauffunktion, markiert als 一 ^ 一 (Hebel ist zur rechten Seite umgelegt) nur, um Schrauben hersauszudrehen oder um eingeklemmte Bohrer hersauszuholen.

WARNING: Andern Sie die Arbeitsrichtung niemals bei

laufendem Bohrer. Warten Sie, bis der Bohrer steht!

4. ZWEISTUFIGE GANGSCHALTUNG (Siehe D)

Die Bohrmaschine hat eine 2-Gangschaltung für Bohren und Schrauben mit niedriger LO (1) oder hoher HI (2) Drehzahl. Ein Schieber an der Oberseite dient der Einstellung der Drehzahl auf LO oder HI. In der Geschwindigkeitsstufe LO arbeitet die Bohrmaschine mit niedriger Geschwindigkeit; Leistung und Drehmoment sind jedochHigher. In der Geschwindigkeitsstufe HI arbeitet die Bohrmaschine dagegen mit higherer Geschwindigkeit; Leistung und Drehmoment sind jedoch geringer.

I Gang

Niedrige Umdrehungszahl: Für Anziehen von Schrauben oder Arbeiten mit großen Bohrdurchmessern

II Gang

Hohe Umdrehungszahl: Für Arbeiten mit kein den Bohrdurchmessern

WARNING: Warten Sie immer, bis der Motor vollig stillsteht, ehe Sie

die Geschwindigkeit oder die Drehrichtigung ändern; andernfalls kann das Getriebe beschädigt werden.

5. BOHRFUTTEREINSTELLUNG (Siehe E)

Zum Öffnen des Bohrfutters drehen Sie den vorderen Teil des Bohrfutters. Setzen Sie das Bit zwischen die Bohrfutterbacken und drehen Sie den vorderen Teil des Bohrfutters wieder in Gegenrichtung. Achten Sie darauf, dass das Bit tatsäch in der Mitte des Bohrfutters sitszt. Abschlussendziehen Sie das Bohrfutter fest an. Der Bohrer ist nun richtig im Bohrfutter eingespannt.

6. EINSTELLUNG DES DREHMOMENTS (Siehe F)

Die Schraubkraft Ihres Akku-Bohrschraubers) Das Drehmoment wird durch Verdrehen des Drehmomenteinstellrings eingestellt. Das Drehmoment wird grober, wenn Sie den Drehmomenteinstellring in Richtung groBere Einstellwerte drehen. Das Drehmoment wird kleiner, wenn Sie den Drehmomenteinstellring in Richtung Kleinere Einstellwerte drehen. Nutzen Sie folgende Einstellungen:

1 - 4 Zum Eindrehen kleiner Schrauben
5 - 9 Zum Eindrehen von Schrauben in weiches Material
10 - 15 Zum Eindrehen von Schrauben in weiches und hartes Material
∑	Für schwere Boharbeiten

7.AUTOMATISCHE

SPINDELARRETIERUNG (Siehe G)

Die automatische Spindelarretierung gestattet Ihnen, das Werkzeug wie einen normalen Schraubendreher zu verwenden. Sie konnen die Spindelarretierung verwenden, um eine Schraube besonders festzuziehen,

eine festsitzende Schraube zu lockern oder das Arbeitsen fortzusetzen, wenn der Akku nachlasst. Wenn das Werkzeug ausgeschaltet ist, wird der Schraubkopf automatisch verriegelt und kann zum manuellen Schrauben verwendet werden.

8. ARBEITSlicht

Das Arbeitslicht leuchtet bereits bei geringem Druck auf den Ein-Aus-Schalter, das Gerät lauft aber noch nicht an. Wenn Sie den Ein-/ Ausschalter loslassen, Goes das Licht wieder aus.

LED-Beleuchtung für bessere Sicht an dunklen Stellen. Die LED informiert Sie auch über den Energiestand des Akkus. Bei niedrigem Energiestand blinkt die LED.

9. BOHREN

Verwenden Sie beim Bohren in hartes Material einen Korner, um den gewünschten Bohrungspunkt zu markieren. Ein kleiner Kornerpunkt verhindert, dass der Bohrer beim Anbohren verläuft. Halten Sie das Werkzeug fest und setzen Sie die Bohrerspitze auf den Bohrpunkt. Starten Sie den Bohrer durch Betätigkeiten des Schalters. Bringen Sie ausreichend Kraft auf, damit die Bohrerspitze sich in das Material arbeitet. Versuchen Sie jedoch niemals, den Bohrer mit Gewalt oder durch freihtlichen Druck weiter in das Material zu treiben.

Für Arbeiten in Mauerwerk und Beton sollenn Sie immer

Wolframkarbidbohrer verwenden. Für Arbeiten in Metall sollenn Sie ausschließlich HSS-Bohrer in einwandfreiem Zustand verwenden. Verwenden Sie beim Arbeiten mit kurzen Schrauberklingen immer einen magnetischen Bit-Halter (nicht inbegriffen). Geben Sie beim Eindreten von Schrauben eine keine Menge Seitenwasser o. ä. auf das Gewinde, um das Eindreten zu erreichtern.

10. ENTSORGUNG VON AKKUS

Der Umwelt zuliebe sollenn Sie ausgediente Akkus vorschrifsmäßig entsorgen oder einem Recycling

zuführen. Der Akku enthalt Lithiumbatterie.

Erkundigen Sie sich bei ihrer lokalen Abfallentsorgungsstelle über bestehner Recycling- und/oder

Entsorgungsmöglichkeiten. Entleeren Sie den Akku in der Kreissäge undnehmen Sie ihn dann hereaus.Kleben Sie die metallischen Anschlisse des Akkus mit Industriebeleband ab,um zu verhindern,dass durch einen Kurzschluss des Akkus Energie freigesetzt wird.Versuchen Sie unter keinen Umständen, eine der Komponenten zu entfernen oder zu {.

11. iBERLASTUNGSSchUTZ

Bei Überlastung hält der Motor an. Schalten Sie das Gerät aus und warten Sie bis sich das Gerät ausreichend abgekühlt hat bevor Sie wieder einschalten. Verringern Sie die Belastung des Gerätes.

12. TEMPERATURABhängIGER üBERLASTSchUTZ

Bei bestimmungsgemänen Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder überschreitung der zulässigen Akku-Temperatur von 75^ schaltet die Elektronik das Elektrowerkzeug ab, bis diese wieder im optimalen Betriebstemperaturbereich ist.

13. TIEFENTLADUNGSSchUTZ

Der Li-lonen-Akku ist durch das "Discharging Protection System" gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

PROBLEMBEHEBUNG

1. wARUM LäSST Slich DIE BOhRMASchINE BEIM DRücKEN DES SchALTERS Nicht EINSchALTEN?

Der Drehrrichtungsschalter (Vorwärts/ Rückwärts) befindet sich in der Verriegelungsposition. Entsperren Sie den Schalter, indem die gewünschte Drehrichtigung einstellen. Beim Drücken des Schalters fängt die Bohrmaschine an, sich zu drehen.

2. DER BOHRER STOPPT, Ehe DIE SchRAUBE RichTIG FESTGEZOGEN IST

Überprüfen Sie die Drehmorenteinstellung am Drehmorenteinstellring (zwischen dem Spannfutter und Gehäuse). Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 15 die für das höchste Drehmoment (zum Schrauben eindrehen). Position wird zum Bohren verwendet. Stellen Sie das Drehmoment hoher ein, um ein optimes Ergebnis zu erzielen.

3. GRÜNDEFürUntERSchIEDLichE EINSATZZEITEN

Probleme beim Laden oder längerere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus betrachtlich herabsetzen. Nach mehreren Lade- und Entladevorgangen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0^ bzw. über 45^ ; andernfalls wird die Leistung beeinträchtigt.

WARTUNG

Ihr Werkzeug bestehtigt keine zusätzliche Schmierung oder Wartung.

Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dazu, dass bei staubigen Arbeiten die Luftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfern, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsznetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigten innerer Teile.

UMWELTSCHUTZ

Elektroprodukte)durfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach

Möglichkeit zu einer Recyclungstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668Koln

Erklärern hiermit, dass unser Produkt,

Beschreibung WORX Schnurloser Lithium-Ionen-Bohrer/Schraubendreher

Typ WX156 WX156.1 WX156.2 WX166
WX166.1 (1-Bezeichnung der Maschine, repräsentiert die Akku-Bohrmaschine)

Funktionen Bohren

Den Bestimmungen der folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EC

EMV-Richtlinie 2004/108/EC

RoHS Weisung 2011/65/EU

Werte nach

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Name Russell Nicholson

Anschrift Positec Power Tools (Europe)

POSITEC Qualitätsleiter

5. REGLAGE DU MANDRIN (Voir E)

Nous, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Gebruik ALTIJD scherpe beitels, boren en messen.

Die Schraubkraft Ihres Schlagbohrers

3. REDENEN VOOR VERSCHILLENDE ACCUDUUR

Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Erklærer herved, at produitet, Beskrivelse WORX Trådløs bore og skruemaskine med lithium-ion batteri Type WX156 WX156.1 WX156.2 WX166 WX166.1 (1- udpegning af maskiner,represented for Ledningfri boremaskine) Funktioner Boremaskine

Er i overensstemmelse med ffolgende direktiver,
Maskindirektiv 2006/42/EF
Elettromagnetiske kompatilitetsdirektiv 2004/108/EF
RoHS Direktiv 2011/65/EU

Standarder i overensstemmelse med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Erklaerer at Produktet,

Beskrivelse WORX litium-ion tradløs

bore-/skruemaskin

11. ÜberBELASTNINGSSKYDD

Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Konrad-Adenauer-Ufer 37

50668 Köln

Tanimi tipi ve islevi,

Tanimi WORX Lityum iyon kablosuz matkap/tornavida

Konrad-Adenauer-Ufer 37

50668Koln

3aBnE,TO n3DeHne

OnicaHne AkkymyTOpHaJ dpeJIb/ wypynOBepT c NHTn-NOHHo 6aTaapeeWORX

Mодени Wx156 Wx156.1 Wx156.2

WX166 WX166.1 (1-обозсанneMHcTpymeHTa,ДрелakkymyTOpHа)

Ha3NaYeHne CBeprHeHne

CoOTBeTCTByET NOLOXKeHnM DInpeKtNB,

ДиpeKtNBa O MaUHax I MexaH3Max

2006/42/EC

DInpeKtINBa IIO 3JIeKTpOMarHHTHOI

COBMECTUMOCTU 2004/108/EC

DInpeKTHBa No ORpaHnueHnIO nCNoIb3OBaHnA

BpeiNbIX BeIeCTB 2011/65/EU

I cTaHdapTaM

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2
