BEDIENUNGSANLEITUNG ALM 28 BOSCH

ALM 28/30.book Seite 3 Freitag, 19. Oktober 2001 9:05 09

1
2
3
4
5
6

3·F016L69849·10.01

EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • U4 • OSW 10/01

ALM 28/30.book Seite 4 Freitag, 19. Oktober 2001 9:05 09

4·F016L69849·10.01

5-F016L69849·10.01

Sicherheitshinweise

Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßigen Gebrauch des Rasenmabers vertraut.

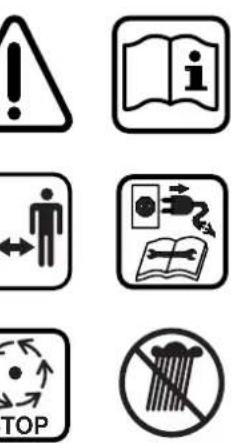

Erläuterung der Symbole an dem Rasenmaher

Allgemeiner Gefahrenhinweis.

Die Bedierungsanleitung durchlesen.

Darauf achten, dass in der Näre stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

In der Nähe stehende Personen auf sicheren Abstand zur Maschine halten.

Vor Einstellungen am Gerat oder Reinigung,
wenn sich das Kabel verfangen hat oder
wenn Sie den Rasenmaher auch nur für
kurze Zeit unbeaufsichtigt halten, ausschalten und das Kabel an der Steckdoseziehen.
Stromkabel vom Schneidmesser fernhalten.

Scharfe Messer. Huten Sie sich vor dem Verlust von Zehen oder Finger.

STOP

Warten Sie, bis alle Teile der Maschine vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Motors noch weiter und konnen Verletzungen verursachen.

Nicht bei Regen mAHen oder den RasenmaHer bei Regen im Freien halten.

• Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben den Rasenmacher zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieiners.
  Niemals mahren, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
  Der Bediener oder Nutzer ist fur Unfälle oder Schaden an anderen Menschen oder deren Eigentum verantwortlich.
  Den Rasenmacher nicht barfu oder mit offenen Sandalen benutzten, tragen Sie stets festes Schuhwerk und eine lange Hose.
  Die zu mahende Fläche sorgfältig inspi Zienden und Steine, Stöcke, Drahte, Knochen und sonstige Fremdkörper beseitigen.
  Vor der Benutzung immer durch Augenschein prufen, ob Messer, Messerschraube und Schneidbaugebruppe abgenutzt, beschädigt oder lose sind.

Abgenutzte oder beschädigte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden.
Nur bei Tageslicht oder gutem künstlichem Licht mAHen.
Den Rasenmacher nach Mogglichkeit nicht bei nasser Gras betreiben.
Stets ruhig gehen, niemals schnell laufen.
Das Mahlen an Böschungen kann gefährlich sein:
- Keine entsprechenden steilen Abhänge mühren.
- Auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt achten.
Auf schrägen Flächen immer quer und niemals auf- und abwärts mühen.
- Beim Richtungswechsel an Abhängen außerst vorsichtig sein.
- Beim Rückwärtsgehen oder Ziehen des Rasenmabers außerst vorsichtig sein. Nicht maben, indem Sie den Rasenmaher zu sich heranziehen.
Die Messer mussen stehen, wenn der Rasenmaher für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert werden und beim Transport zu und vom dem zu mahenden Bereich.
Den Rasenmacher beim Starten oder Einschalten des Motors nicht kippen, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In this fall nur so welt wie nötig und nur auf der vom Bediener abgewandten Seite kippen. Immer darauf auf achten, dass beim Ablassen auf den Boden beide Hande am Handgriff sind.
Schalten Sie den Rasenmachers nur ein, wenn die Fuße ausreichend welt von den Messern entfernt sind.
Hande und FüBe nicht in die Nähe oder unter ro-tierende Teile bringen.
Den Rasenmacher bei laufendem Motor niemals hochheiten oder tragien.
- Netzstecker aus der Steckdoseziehen:

• immer wenn Sie die Maschine verlassen

• vor dem Beseitigen von Blockierungen

• wenn Sie den Rasenmacher überprüfen, reinigen oder an ihm arbeiten
• nach der Kollision mit einem Fremdkörper. Den Rasenmáher soit auf Beschädigungen überprüfen und wenn notwendig instandsetzen halten
• wenn der Rasenmacher ungewohnlich zu vibrieren beginnnt (sofort prufen).
  Den Festsitz aller Muttern, Bolzen und Schrauben sicherrstellen, um zu gewährleisten, dass sich der Rasenmacher immer in einem sicheren Arbeitszustand befindet.
• Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln.
  Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Gerätekennwerte

Leisemaher ALM 28 ALM 30

Bestellnummer 0 600 887 4.. 0 600 887 2..

Nennaufnahme [W] 1000 1000

Maxmale

Schnittbreite [cm] 28 30

Schnitthöhe [mm] 20/30 20/30

Stellungen

Gewicht

Schutzklasse

Seriennummer siehe Leistungsangaben an

der Maschine

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist bestimmt für das Rasenmahen im privaten Bereich.

Einleitung

Dieses Handbuch enthalt Anweisungen über die richtige Montage und den sicheren Gebrauch ihrer Maschine. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen.

Die Maschine wiegt im vollständig zusammengebauten Zustand etwa 4.6kg .Holen Sie bei Bedarf Hilfe, um die Maschine aus der Verpackung zu behnem.

Lieferumfang

Nehmen Sie den Rasenmaher vorsichtig aus der Verpackung prufen Sie, ob die nachfolgenden Teile vollständig sind:

-Rasenmacher mit Fahrgestange
-1Griffbugel-Unterteil
-2 Schrauben
-2 Flugelmuttern
-2 Bolzen
-2Kabelclips
Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an Ihren Handler.

Geräteelemente

1 Schalthebel
2 Sicherheitsknopf
3Griffbgl-Oberteil
4 Netzstecker
5 Kabel-Zugentlastung
6 Grifflugel-Unterteil

** landerspezifisch

Abgebildetes oder beschriebenes Zubehör gehört

tellweise nicht zum Lieferumfang.

7·F016L89849·TMS·18.10.01

Deutsch - 2

Zu Ihrer Sicherheit

Achtung! Das Gerät ausschalten und den Netzsteckerziehen, vor Einstellungen oder Reinigen oder wenn das Kabel zerschnitten, beschädigt oder verheddert ist.

Nachdem die Maschine abgeschalteit wurde, drehen die Messer noch eineugekunden werden.

Vorsicht - rotierendes Messer nicht berühren.

Elektrische Sicherheit

Ihre Maschine ist zur Sicherheit doppelt schutzisoliert und bereitsigt keine Erdung. Die Betriebsspannung betragt 230 V AC, 50 Hz. Nur zugelassene Verlangerungskabel verwenden. Informationen erhalten Sie bei ihrer autorisierten Kundendienstelle.

Es durren nur Verlangerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30mA zu benutzen. Dieser FI-Schalter solle vor jeder Benutzung überprüft werden.

B Hinweis fur Produkte, die nicht in GB verkauf werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker 4 mit dem Verlängerungskabel 10 verbunden wird.

Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein.

Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft und damit nur in gutem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, daß sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

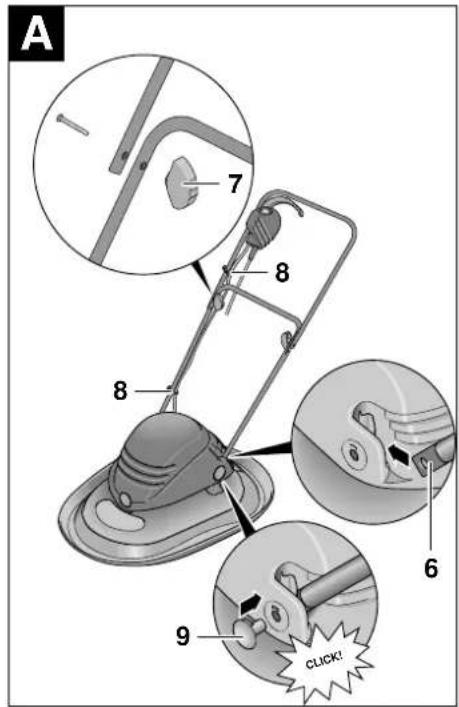

A Montage

Das Grifflugel-Unterteil 6 an der Geräterück-nde in die Motorabdeckung einsetzen.
2 Die Bohrungen ausrichten und mit den mitgelie-ferten Bolzen 9 sichern.
Das Griffbugel-Oberteil 3 mit den Schrauben und Flugelmuttern 7 an den Griffbugel-Unterteilen 6 montieren.

Hinweis: Stellen Sie sicher, dass das Kabel mit den mitgelieferten Kabelclips 8 am Griffbügel befestigt ist.

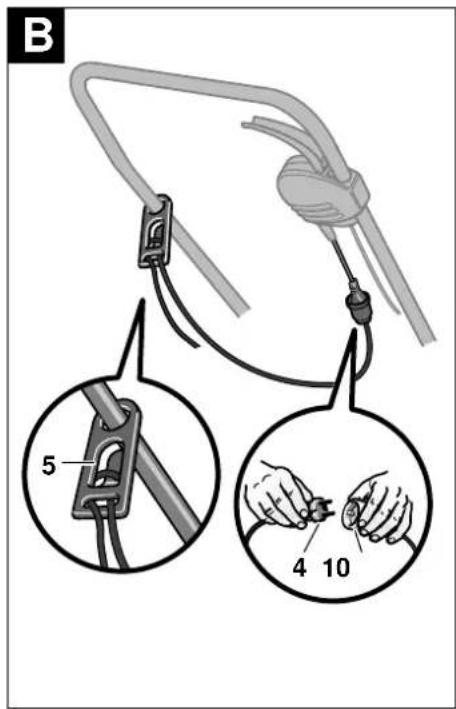

B Das Kabel an der Zugentlaufung 5 befestigen. Sicherstellen, dass das Kabel genugend Spiel hat.

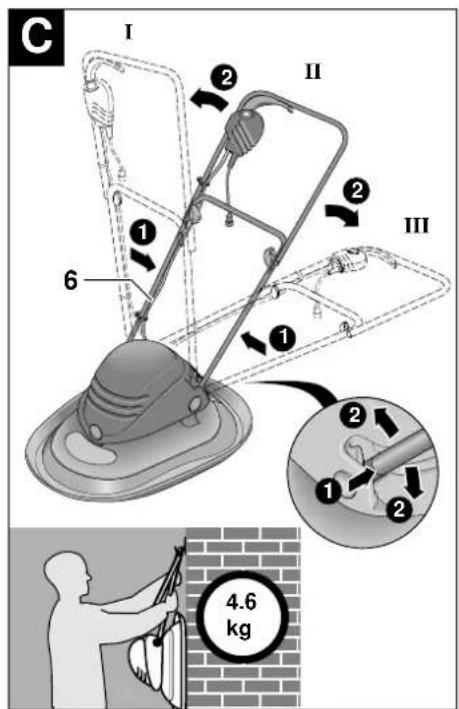

Griffbügel einstellen

Der Grifflügel kann in drei Stellungen gebracht werden, wie in Bild C gezegt:

I Park-Stellung
II Grifftstellung zum Mahlen
III Griffstellung, um den Rasenmaher an die Wand zu hangen.
Um den Griffbugel von Stellung I oder III in Mah-Stellung II zu bringen, die Rohre des Griffbugel-Unterteils 6 zusammen.

Schnitthöhe einstellen

Vor dem Einstellen der Schnithhöhe anhalten, Netzsteckerziehen und warten bis der Motor stillteht. Die Messer rotieren nach dem Abschalten des Motors noch weiter und konnen Verletzungen verursachen.

Für den ersten Schnitt in der Saison solle eine hohe Schnitthöhe eingestellt werden.

Ohre Maschine besitz zwei Einstellungen, welche umgeführ die folgenden Schnitthöhen ergeben:

niedrig = 20 mm hoch = 30 mm

Zum Ändern der Schnitthöhe den Griffbugel in Park-Stellung bringen, den Rasenmaher auf die Seite legen und den Lüfter 13 festhalten (Bild D):

1 Schneideteller 11 relativ zum Lüfter 13 drehen, um den Schneideteller zu entriegeln.
2 Schneideteller 11 durch Eindrücken/Herausziehen in niedrige oder hohe Schnittposition bringen.
3 Schneideteller 11 relativ zum Lüfter 13 drehen, um den Schneideteller zu verriegeln.

Inbetriebnahme

Nachdem die Maschine abgeschaltet wurde, drehen die Messer noch einige Sekunden weiter. Abwarten, bis der Motor/ das Messer stillsheit, bevor erneut eingeschaltet wird.

Nicht kurz hintereinander aus- und wieder einschalten.

Um den Anlauf zu erleichtern, Rasenmacher seitlich kippen.

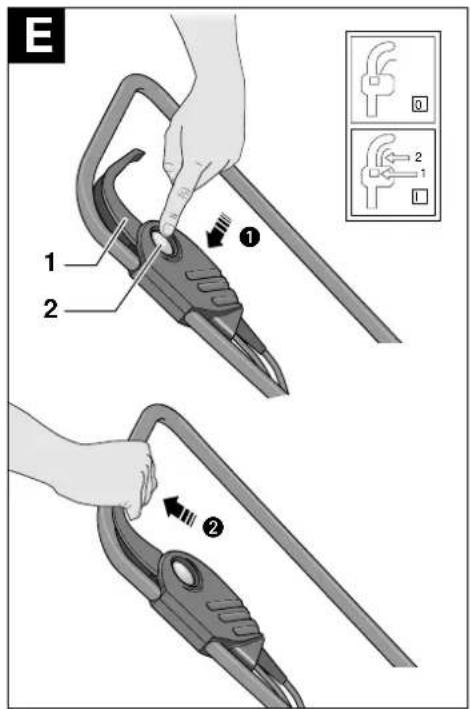

Einschalten:

Sicherheitsknopf 2 drucken und halten. (Bild E)

Schalthebel 1 gegen den Griffbugel drucken.

Sicherheitsknopf 2 loslassen.

Ausschalten:

Schalthebel 1 loslassen.

Mähen

Die Motorabdeckung ist mit einer flexiblen Aufhängung ausgestattet und kippt, um die Richtungskontrolle zu verbessern.

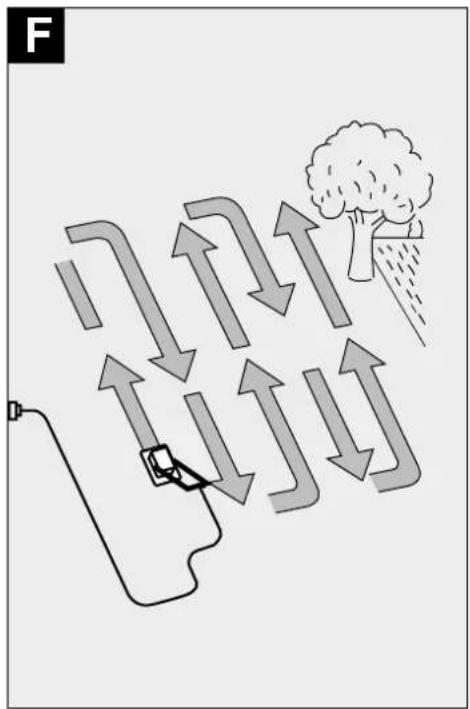

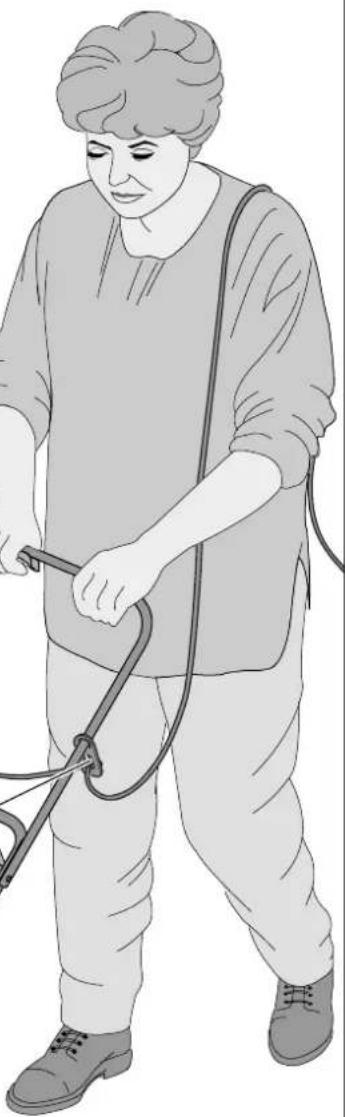

Den Rasenmahr an der Rasenkante und so nahe wie möglich an der Netzsteckdose platzieren. Von der Netzsteckdose weg arbeiten, wie in Bild F gezeigt.
Das Kabel nach jedem Wenden auf die gegenüberliegenden bereits gemachte Seite bringen.

Beim Mahen unter besonders schweren Bedingungen den Motor nicht überlasten.

Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch verändert sich. In thisem Fall anhalten, den Schalthebel loslassen und eine größere Schnitthöhe einstehen. AnnFMLs kann der Motor beschädigt werden.

Wartung

Ausschalten und Netzsteckerziehen.

Hinweis: Führn Sie die folgenden Wartungsarbeit-ten regelmäßig aus, damit eine lange und zuverlassige Nutzung gewährleistet ist.

Den Rasenmacher regelmäß auf offensichtliche Mängel wie ein loses oder beschädigtes Schneidmesser, lose Verbindungen und abgenutzte oder beschädigte Teile untersuchen.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führten Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Solle der Rasenmacher troz sorgfaltiger Herstellungs- und Prüferfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektrowerkzeuge ausführten zu lasen.

Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerates angegeben.

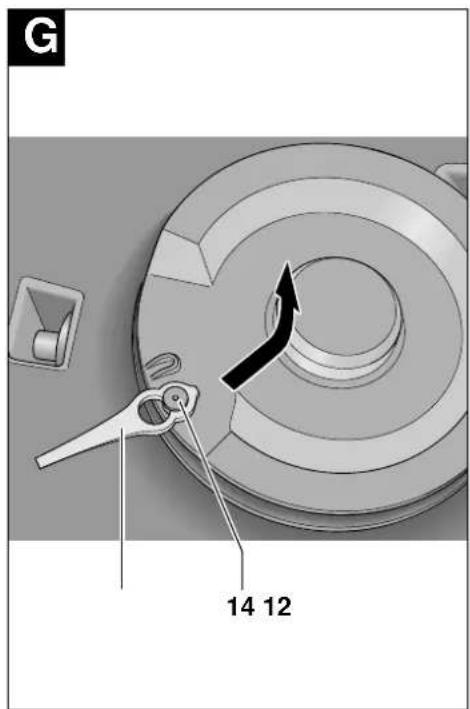

Messerwartung

Ausschalten und Netzsteckerziehen.

Griffbügel in senkrechte Stellung bringen. Die Maschine auf die rechte Seite legen und das Messer (Schneidfinger 12) überprüfen: Wenn das Messer stumpf oder beschädigt ist, wie folgt auswechseln:

Zum Herausgehmen den abgenutzten Schneidfinger 12 langs in Pfeilrichtung drucken (Bild G), bis er vom Zapfen 14 ausrastet.

Zapfen 14 mit einem scharfen Messer von Kunststoffrückständen und Partikeln saubern.

Zum Einsetzen des neuen Schneidfingers 12 diesen mit der Ose auf den Zapfen 14 setzen und den Schneidfinger nach außenziehen, bis er einrastet.

Zubehör

Ersatzmesser ALM 28 (weiß) F016 800 008

Ersatzmesser ALM 30 (gelb) F016 800 107

Nach dem Mähen/Aufbewährung

Das AuBere des Rasenmachers grundlich mit einer weichen Burste und einem Tuch reinigen.Kein Wasser und keine Lösungs- oder Poliermittel verwenden. SAmtliche Grasanhaftungen und Partikel entfern, insbesondere vom Luftfilter, wie in Bild H gezeigt.

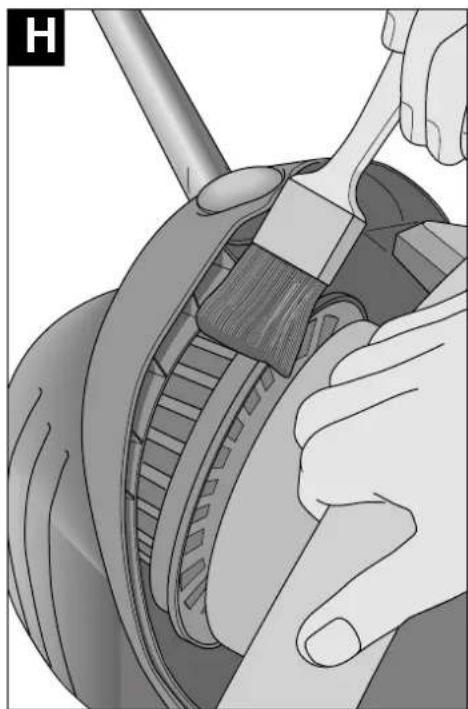

Den Rasenmáher auf die Seite legen und den Messerbereich reinigen. Zusammengepresste Schnittgut mit einem Holz- oder Plastikstück entfern.

Den Rasenmahr an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen.

Um Platz zu sparen Flügelmuttern 7 losen und den Griffbugel zusammenklappen. Bei Bedarf Rasenmacher aufhängen, wie in Bild C gezeigt.

Sicherstellen, dass die Kabel beim Zusammen- und Aufklappen nicht eingeklemmt werden. Griffbügel nicht fallen halten.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzsteckerziehen.

Symptome Mögliche Ursache Abhilfe
Rasenmähler lauft nicht Netzspannung fehl Netzsteckdose defekt Verlängerungskabel beschädigt Sicherung hat ausgelöst Gras zu lang		Überprüfen und einschalten Andere Steckdose benutzen Kabel überprüften, ev. austauschen Sicherung austauschen Größere Schnittthöhe einstehen und Mäher kippen
Rasenmähler lauft mit Unterbrechungen	Verlangerungskabel beschädigt Interne Verkabelung der Maschine defekt	Kabel überprüften, ev. austauschen Kundendienst aufsuchen
Maschine hinterlässt unregelmäßiges Schnittbild oder Motor arbeitet schwer	Schnitthöhe zu niedrig Schneidfinger stumpf Unterseite der Maschine stark ver-stopf	Schnitthöhe verstellen (siehe „Einstellung der Schnittthöhe“) Schneidfinger austauschen (siehe „Messerwartung“) Maschine reinigen (siehe „Nach dem Mähen/Aufbewah-rung")
Schlechetes Luftkissen Luftfilter verstopft		Luftfilter reinigen (siehe „Nach dem Mähen/Aufbewahrung“) Maschine reinigen (siehe „Nach dem Mähen/Aufbewahrung")
Maschine vibriert lüfter nicht eingerast Messerschneide beschädigt oder zer-stört		Lüfter einrasten Messerschneide austauschen

Garantie

Für Bosch-Geräte leisten wir Garantie gemäß den gesetzlichen/landerspezifischen Bestimmungen (Nachweis durch Rechnung oder Lieferschein).

Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.

Beanstandungen konnen nur anerkannt werden, wenn Sie das Gedar unzerlegt an den Lieferer oder an eine Bosch-Kundendienstwerkstätte für Druckluft-oder Elektrowerkzeuge senden.

Umweltschutz

Die Beeinträchtigungen der Umwelt durch die Maschine sind auf Grund ihrer Laufruhe minimal.

Bei der Herstellung der Maschine wurden ökologisch unbedenkliche Verfahren angewendet.

Rohstoffrückgewinnungstatt Mullentsorgung

Maschine, Zubehörteile und Verpackung sollen für ein umweltfreundliches Recycling sortiert werden.

These Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3

37589 Kalefeld

Kundendienst

www.bosch-pt.com

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

D-37589 Kalefeld

Service 0180-3355499

Fax [phone] / 20 22 37

Kundenberater. 0180-3335799

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

A-1232 Wien

Kundendienst Elektrowerkzeuge

Industriestrasse 31

CH-8112 Otelfingen

Service. +41 (0)1 / 8 47 16 16

Kundenberater..Grune No 0 800 55 11 55

Konformitätserklarung

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Hohe, 1 m Abstand) und EN 25 349.

Der A-bewertete Gerauschpegel des Gerates beträgt typischerweise: Schaldruckpegel 83 dB (A); Schalleistungspegel 94 dB (A).

Die bewertete Beschleunigung beträgt typischer-weiise 2,5m / s^2

Wir erklaren in alleiniger Verantwortung, dass die- ses Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60 335, EN 836 gemaB den Bestimmungen der Richtlinien 89/336/EWG,98/37/EG,2000/14/EG.

2000/14/EG: Der garantierte Schalleistungspegel L_Wa ist niedriger als 96 dB (A). Bewertungsverfahren der Konformitat gemäß Anhang VIII.

Benannte Prüfstelle: SRL, Sudbury England Leinfelden, 10.10.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

ppa_1 Fauten i.v. Mobyoy

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

Safety Notes

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Gewicht [kg] 4,6 4,6

Veiligheids

klasse

Serienummer

回/II

□/II

Elektrische verilgheit

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ret til aendringer forbeholds

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Änderingar fürbehalles

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Degisklilkler mumkundur

EURO • Printed in England • BA F016 L69 849 • ALM 28/30 • Titel (Rückseite) • OSW 10/01

ALM 28/30.book Seite 77 Freitag, 19. Oktober 2001 9:05 09

BOSCH

Robert Bosch GmbH

Geschäftsbereich Elektrowerkzeuge

D-70745 Leinfelden-Echterdingen

www.bosch-pt.com

F016L69849(01.10)O/80

Printed in England
