Produkttyp	Heimkino 5.1-Kanal Hi-Fi-System
Marke	Panasonic
Modell	SC-PT550
Gesamt-RMS-Leistung	1000 W (Dolby Digital)
Abspielbare Disc-Formate	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW (CD-DA, Video CD, SVCD, MP3, WMA, JPEG, MPEG4, DivX, HighMAT)
Unterstützte Audioformate	MP3, WMA, Dolby Digital, DTS, lineares PCM
Unterstützte Videoformate	DivX, MPEG4, JPEG
Tuner	FM mit RDS, 30 programmierbare Sender
Konnektivität	HDMI, SCART (Péritel), Komponente (Y/Pb/Pr), USB, optischer Digital-Audio-Eingang, 3,5-mm-Stereo-Kopfhöreranschluss
Besondere Funktionen	VIERA Link (HDAVI Control), automatische Lautsprechereinmessung, Soundeffekte (Super Surround, Dolby Pro Logic II, Equalizer)
Stromversorgung	230 V AC, 50 Hz
Leistungsaufnahme im Standby	Ca. 0,8 W
Abmessungen (Frontlautsprecher)	252 x 1123 x 235 mm (B x H x T)
Gewicht (Frontlautsprecher)	3,7 kg
Abmessungen (Subwoofer)	153 x 415 x 257 mm (B x H x T)
Gewicht (Subwoofer)	3,6 kg
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keinen Alkohol, Verdünner oder Benzin verwenden.
Sicherheit	Das Gerät nicht öffnen. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen. Feuchtigkeit und metallische Gegenstände vermeiden.
Reparierbarkeit	Keine Eigenreparaturversuche. Wenden Sie sich an ein autorisiertes Service-Center.
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Innen-FM-Antenne, Lautsprecherkabel, Einmessmikrofon, Lautsprecherhalterungen, Schrauben, Etikettenbögen

Häufig gestellte Fragen - SCPT550 PANASONIC

Wie stelle ich die Verzögerungszeit der Lautsprecher ein?

Für eine optimale Wiedergabe passen Sie die Verzögerungszeit des Center- und Surround-Lautsprechers im Menü Speaker Settings (Registerkarte Audio) an. Der Abstandsunterschied zur Hörposition bestimmt die Einstellung (z.B. 1 ms pro 30 cm).

Wie verwende ich die VIERA Link-Funktion?

Stellen Sie sicher, dass eine HDMI-Verbindung zwischen dem Gerät und einem kompatiblen Panasonic-Fernseher besteht. Stellen Sie VIERA Link auf Ein in der Registerkarte HDMI. Sie können das Gerät dann mit der Fernbedienung des Fernsehers steuern und Funktionen wie One Touch Play nutzen.

Was tun, wenn das Gerät keine Disc abspielt?

Überprüfen Sie, ob die Disc kompatibel ist (siehe Liste der Formate). Reinigen Sie die Disc mit einem weichen Tuch. Wenn die Meldung Check the disc erscheint, ist die Disc möglicherweise verschmutzt oder zerkratzt. Versuchen Sie eine andere Disc.

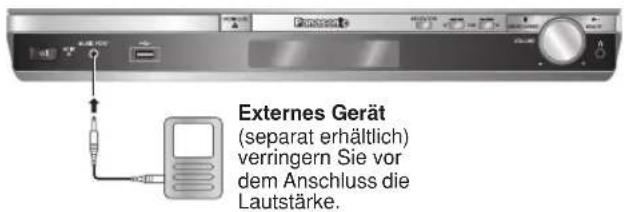

Wie schließe ich einen MP3-Player über den Music Port an?

Schließen Sie Ihren MP3-Player an die Music Port-Buchse (3,5-mm-Klinke) an der Vorderseite des Geräts an. Wählen Sie die Quelle MUSIC P. durch mehrmaliges Drücken von EXT-IN. Stellen Sie die Lautstärke des MP3-Players und dann die des Geräts ein.

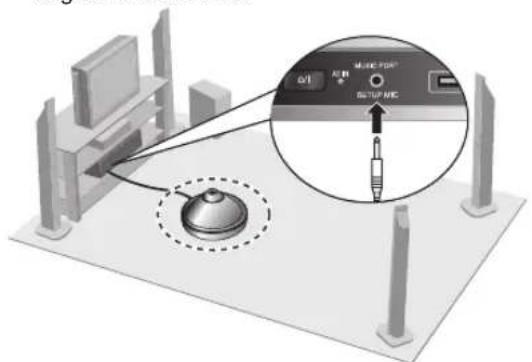

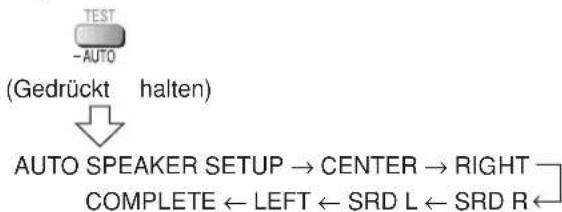

Wie führe ich die automatische Lautsprechereinmessung durch?

Schließen Sie das mitgelieferte Mikrofon an das Gerät an. Platzieren Sie es auf Ohrhöhe an Ihrer Hörposition. Drücken und halten Sie die Taste Auto Speaker Setup (oder SETUP). Das Gerät sendet Testsignale und stellt die Pegel automatisch ein.

Wie programmiere ich Radiosender vor?

Wählen Sie die Quelle FM. Für automatischen Sendersuchlauf halten Sie die Taste PLAY MODE gedrückt, bis FM AUTO angezeigt wird. Die Sender werden gespeichert. Für manuelle Programmierung stimmen Sie auf die Frequenz ab und drücken ENTER, dann wählen Sie eine Kanalnummer.

Welche Disc-Typen sind kompatibel?

Das Gerät spielt DVD-Video, DVD-Audio, DVD-RAM (DVD-VR), DVD-R/RW, +R/+RW, CD, CD-R/RW ab. Zu den Audioformaten gehören MP3, WMA. Zu den Videoformaten gehören DivX, MPEG4, JPEG. Überprüfen Sie die vollständige Tabelle im Handbuch.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen. Verwenden Sie niemals Alkohol, Farbverdünner, Benzin oder Reinigungsmittel für Laserlinsen. Bei Discs von der Mitte zum Rand mit einem feuchten Tuch abwischen, dann trocknen.

Was tun bei der Fehlermeldung 'Check the disc'?

Diese Meldung bedeutet, dass die Disc verschmutzt oder nicht kompatibel ist. Reinigen Sie die Disc gründlich. Stellen Sie sicher, dass der Regionalcode Ihrer Region entspricht (Region 2 oder ALL). Wenn das Problem weiterhin besteht, versuchen Sie eine andere Disc.

Wie aktiviere ich den Surround-Modus für Stereo?

Um Stereo-Quellen in Surround zu hören, aktivieren Sie Dolby Pro Logic II (Modus Film oder Musik) oder Super Surround (Modus Film oder Musik). Diese Effekte sind durch Drücken der entsprechenden Tasten auf der Fernbedienung verfügbar.

BEDIENUNGSANLEITUNG SCPT550 PANASONIC

Bedienungsanleitung Istruzioni per l'uso Mode d'emploi

DVD-Heimkino-Soundsystem Sistema del suono DVD Home Theater Système DVD home cinema

Die Abbildung zeigt Modell SC-PT550.

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnahme oder Einstellen dieses Gerätes vollständig durch. Heben Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Es ist möglich, dass Ihre Anlage nicht genauso aussieht wie abgebildet.

USB-Anschluss für MP3-Spieler Seite 34

Der Player kann DVD-Videodiscs wiedergeben, die mit dem Regionalcode „2" oder „ALL“ gekennzeichnet sind.

Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Die in dieser Anleitung erläuterten Bedienvorgänge beziehen sich in der Regel auf die Fernbedienung. Sie können diese Vorgänge aber auch am Hauptgerät an den entsprechenden Bedienelementen ausführen, falls vorhanden.

Falls nicht anders angegeben, beziehen sich alle Darstellungen auf SC-PT550.

Anlage	SC-PT550 SC-PT850
Hauptgerät	SA-PT550 SA-PT850
Frontlautsprecher	SB-HF550 SB-HF550
Mittellautsprecher	SB-HC550 SB-HC550
Surround-Lautsprecher	SB-HS550 SB-HS850
Subwoofer	SB-HW550 SB-HW550

CAUTION	- LASER PADONIN WHEN OPEN,DO NOT STARE INTO BEAM.	FDA 27 CH / Class II
CAUTION	- CLASS IV/III/IV AND FINGERLESS LASER PADONIN WHEN OPEN,DO NOT VIEW/DIRECTLY WITH OPTICAL INSTRUMENTS,ECOGENS-I + A/C class III.
WARNING	- KUSAKI INMIX,ICG COPIED,ASERSENEINNAR NAMDA DE,AT OPPOB,BERAKS E L STRALENDHEAT GEOM OPTICK INSTRUMENT.
FORSIGHT	SYNGOS DG UPG,LASER GINA,CLASS IV,NAIR LASER EABRAN,UNSA AT SE,PAID AMED PINELLA INSTRUMENT.
VARO!	- RAJATASSA QUT RITHMA LUCKING NAMVAIA,NAKIMATONA,LABERSHAPERA,AAA IAVIO PONT ELLELA LEETTA SUDHAN BATELLETEN.
VORSICH	- SCHEMAQUE UNICO/UNICO PHAR,ASERSENEINNAR KAGE,INN,NEWM ANKROODINGGROFFRE,NECT DERTT MT OPDRNCHEN INSTRUMENT RETRACHEN.
ATTENTION	- RAINMIND:LASER VIBBLE ET VIBBLE CLASSES,INN,EN CAS DEL VENTURE,NE PAS REDEPARK DES CREATON A DUKE DRISTRIENTS (TOPTIQUE).
注意	- 二心杂词可不提及不可用或不适用的进出口。比卡人要打的，触的可以不就了就。
注意	- 打开时有可及不可见激光辐射，避免光束照射。

(Im Inneren des Gerätes)

-Bedeutung des nachstehend abgebildeten Symbols

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde Ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben können. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Aufstellung

Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verkürzt wird. Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen.

Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen.

Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

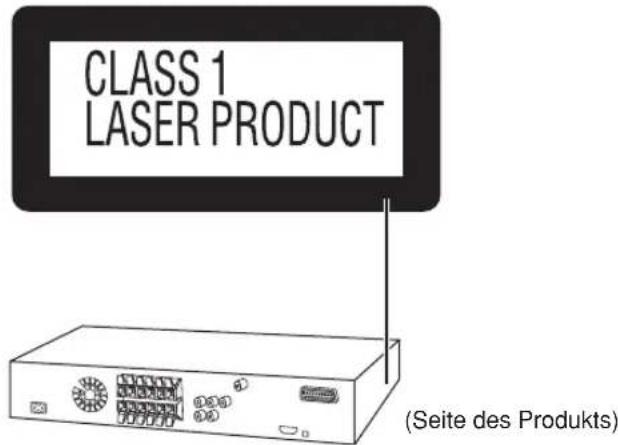

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN.

REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER SCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN. AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN. - AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

Das Gerät sollte in der Höhe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist. Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein. Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und kontaktieren Sie Ihren Händler.

Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird, ziehen Sie das Netzkabel ab und kontaktieren Sie Ihren Händler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU
• GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN
• EINEM BÜCHERREGAL, EINBAUSCHRANK ODER
• EINEM SONSTIGEN ENGEN RAUM INSTALLIERT
• ODER AUFGESTELLT WERDEN. SORGEN SIE
• DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT
• DURCH VORHÄNGE ODER ANDERE MATERIALIEN
• BEHINDERT WIRD, UM STROMSCHLAG- ODER
• FEUERGEFAHR DURCH ÜBERHITZUNG ZU
• VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE. STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

INBETRIEBNAHME
Vorschimtsmaßnahmen	3
Zubehör	5
Vorbereiten der Fernbedienung	5
Aufstellung der Lausprecherboxen	6
Montage der Lausprecher	8
Optionen der Lausprecherinstallation	9
Einfache Einrichtung	10

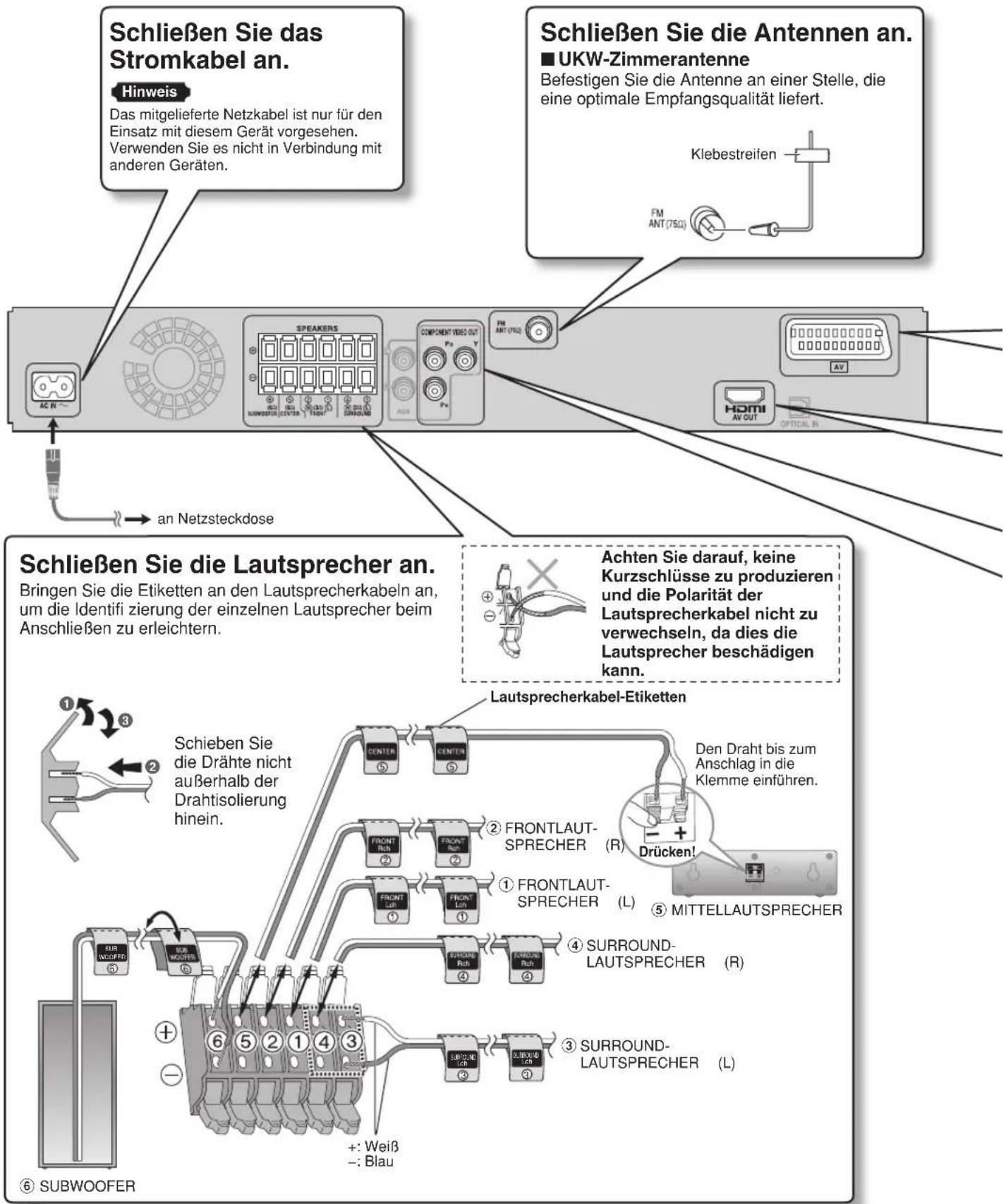

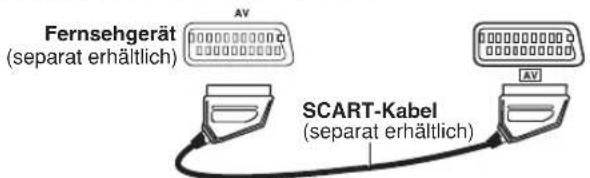

Herstellen der Verbindung	10
Durchführung von QUICK SETUP (Schnelle Einrichtung)	12
Disc-Informationen	13
Abspielbare Discs	13

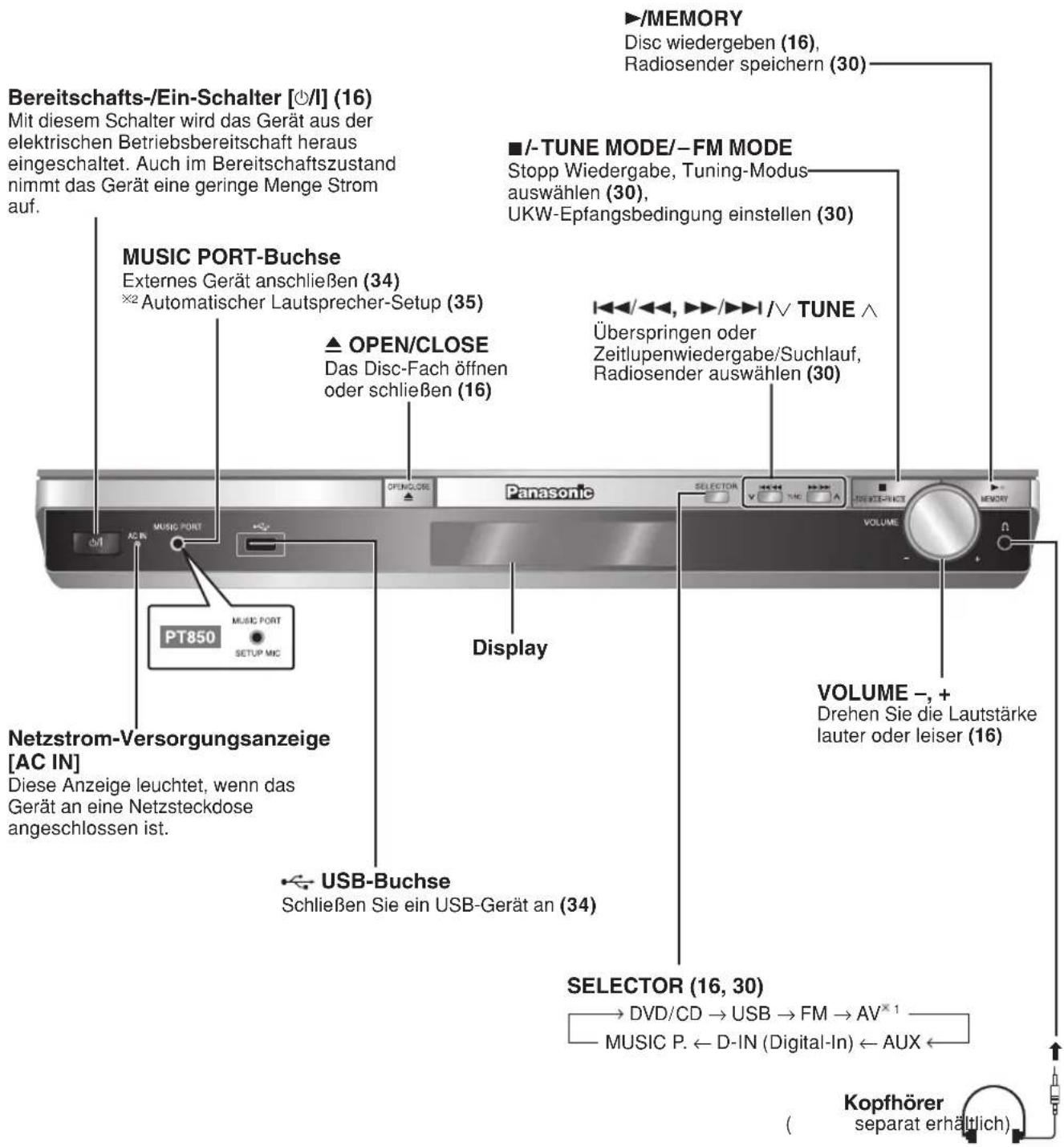

Übersicht über die Bedienelemente	14
Hauptgerät	14

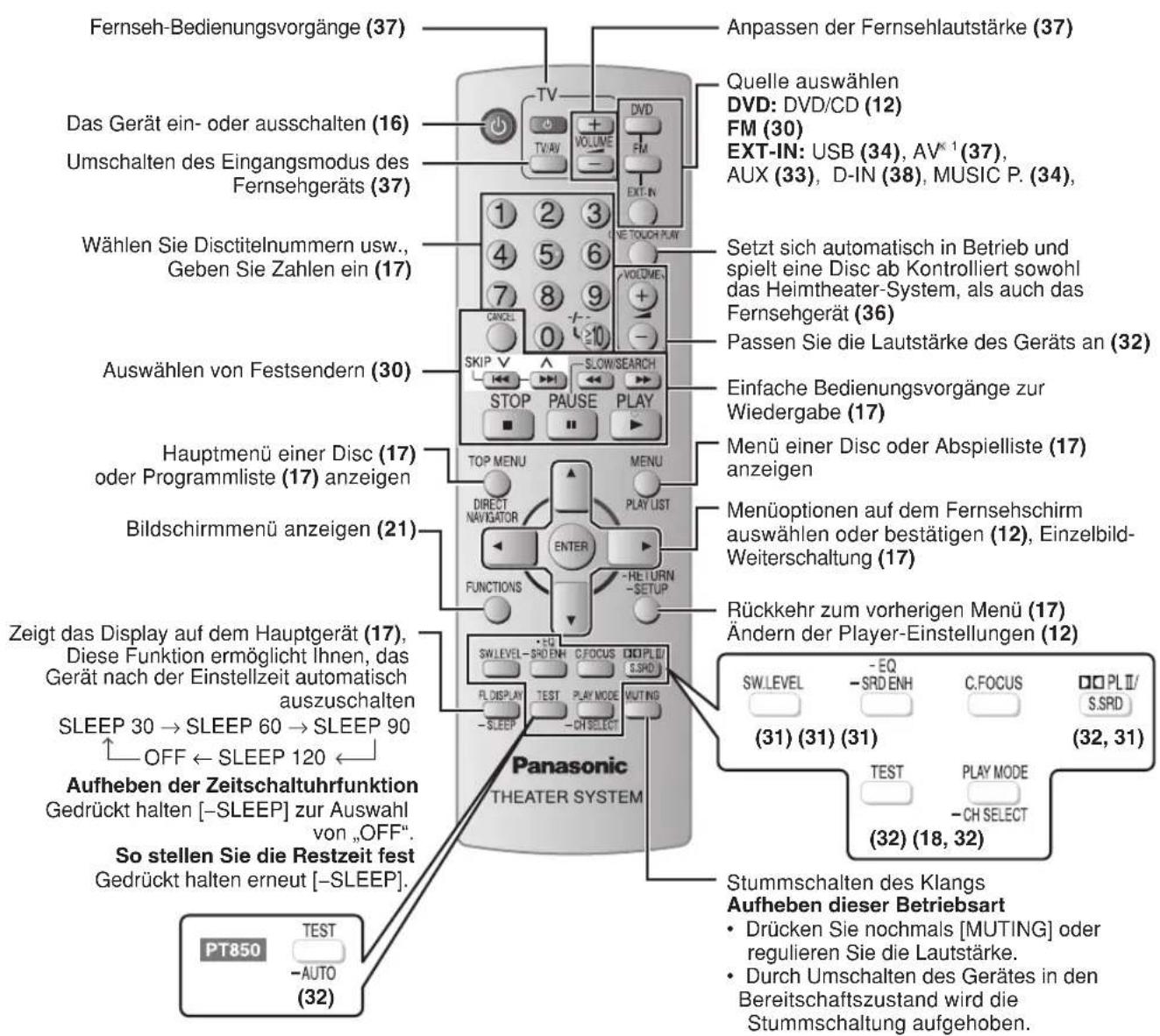

Fernbedierung	15
FUNKTIONEN DES DVD-PLAYERS

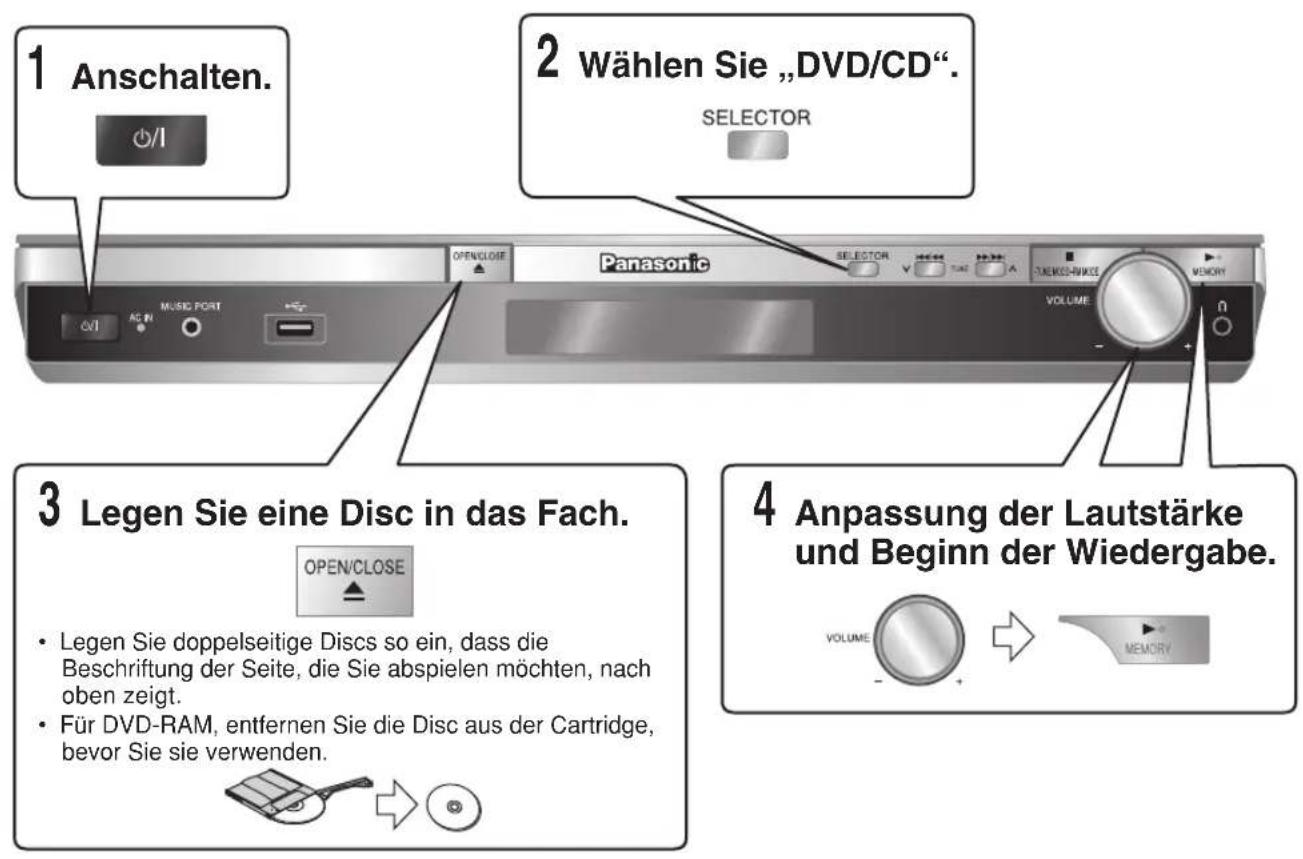

Disc — Einfache Wiedergabe	16

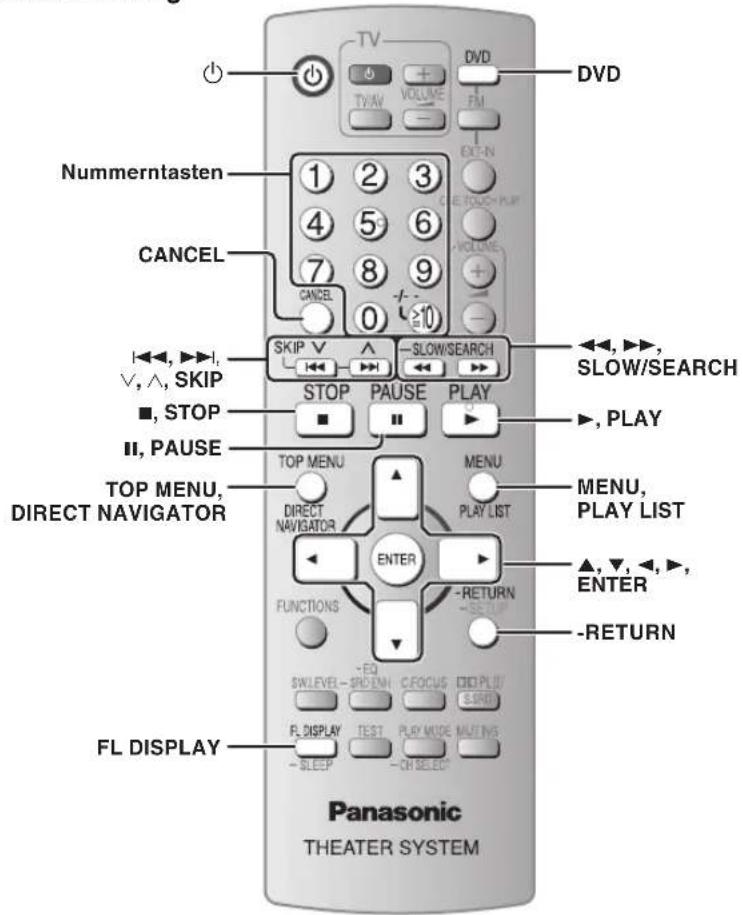

Verwenden des Hauptgeräts / Verwenden der Fernbedienung	16
Erweiterte Wiedergabe	18

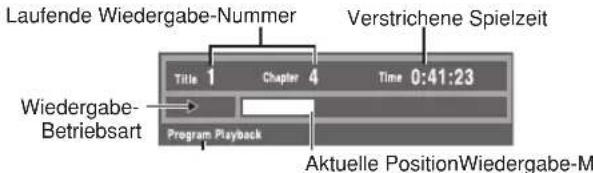

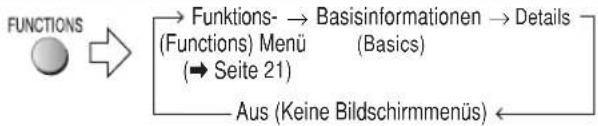

Anzeige der gegenwärften Wiedergabe-Betriebsart	18
Jede Gruppen-, Programm- und Zufailswiedergabe	18

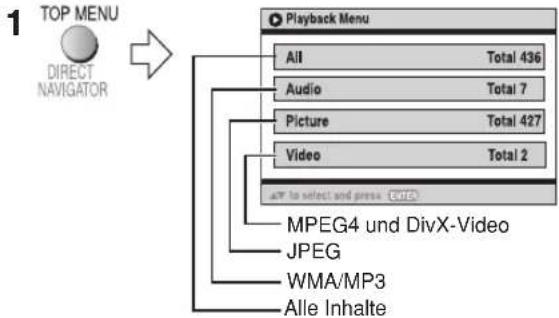

Abspielen von Datendiscs	19
Abspielen von Datendiscs	19
Abspielen von HighMAT™-Discs	20
Wiedergabe von RAM- und DVD-R/ -RW (DVD-VR) Discs	20
Abspielen des ausgewählten Titels der CD-Text-Disc	20
Gebrach der Bildschrimmen	21
Funktions- (Functions) Menu	21
Other Settings (Sonstige Einstellungen)	22

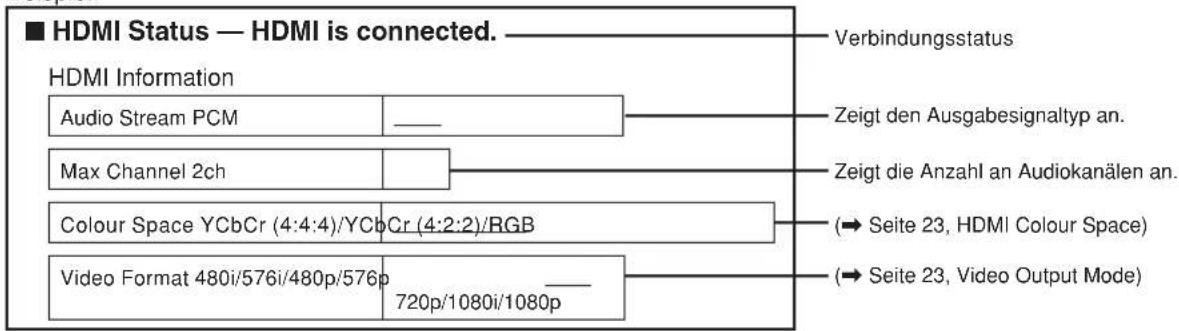

Bestätigung von HDMI-Informationen	24

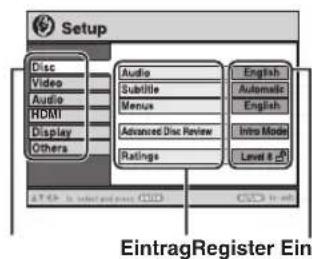

Ändern der Player-Grundeinstellungen	25
Player-Grundeinstellungen	25

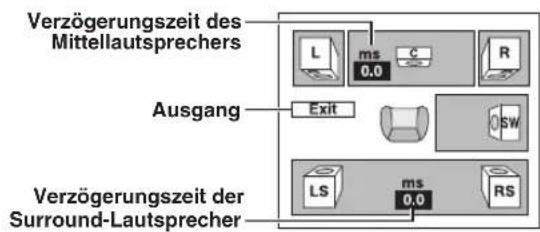

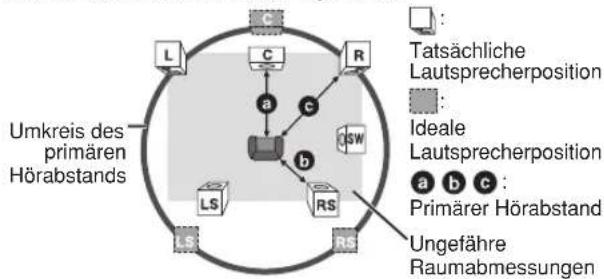

Ändern der Lausprecher-Verzögerungszeit	27
Tipps zur Erstellung von Daten-Discs	28
Hinweise zum DivX VOD-Inhalt	29
WEITERE FUNKTIONEN
Verwendung des Radios	30
Manuelle Abstimmung / Abrufen von Festsendern	30
Automatische Einsicherung von Festsendern / RDS-Empfang	30
Verwendung von Klangeeffektien	31
Verbessern des Mittellausprecher-Klangs: Center Focus	31
Einstellen der Basssträke: Subwoofer-Ausgangspiegel	31
Verbessern des Surround-Soundeffektis: Surround Enhancer	31
Ändern des Klangcharakterns: Equalizer Mode (EQ)	31
Verbessern des Stereoklangs: Super Surround	31
Verbessern des Stereoklangs: Dolby Pro Logic II	32
Einstellen der Lausstärke für jeder Lausprecher: Einstellung des Lausprecher-Ausgangspegels	32
Anschluss anderer Geräte	33

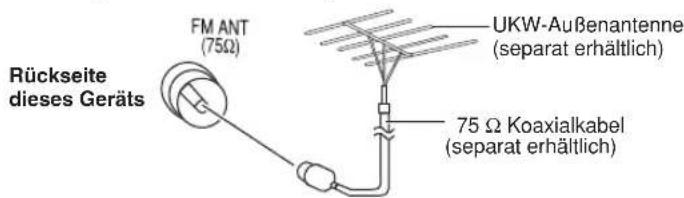

Optionale Antennenhanschlüsse	33

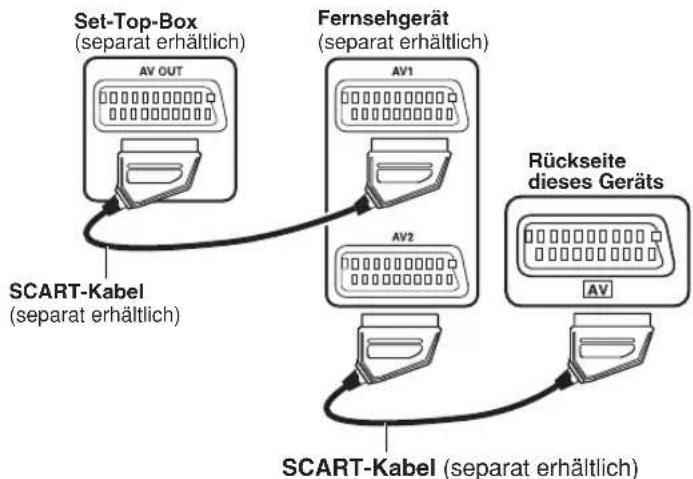

Fakultative Verbindung für Set-Top-Box	33

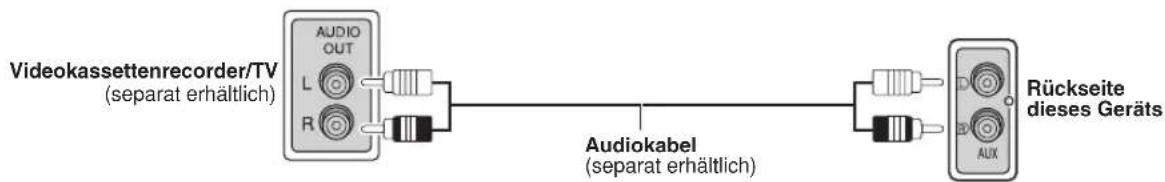

Fakultative Audioverbindung für Videokassettlenrecorder oder fernsehergät	33
Optional Music Port Verbindung und Betrieb	34
Wahweise USB Verbindung und Betrieb	34
Automatische Anpassung des Lausprecher-Ausgabeniveaua: Auto speaker setup	35
Die Verwendung von VIERA Link „HDAVI ControlTM"	36
Ansteuerung des Fernsehergerätes	37

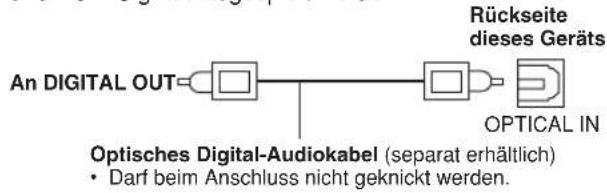

Bedienung der Kabelfernsehbox, des Digital- oder Satellitenempfängers	38
Ändern des Hauptgeräts und der Fernbedienung	38
REFERENZ
Fehlersuchanleitung	39
Glossar	43
Liste der Sprachencodes	44
Technische Daten	45
Pflege	47

Bitte überprüfen und identifizieren Sie das mitgelieferte Zubehör.

□1 Fernbedienung

PT550

(N2QAYB000093)

PT850

(N2QAYB000095)

2 Batterien für die

Fernbedienung

1 UKW-Zimmerantenne

1 Netzkabel

Lautsprecherständer

PT5-0nder

2×Lautsprecherständer

mit kurzem Kabel

PT850 4 Ständer

2 x Lautsprecherständer mit kurzem Kabel

2 x Lautsprecherständer mit langem Kabel

PT250ockel

PT850 4 Socket

PT:5C Schrauben

PT850

16 Schrauben

□ Lautsprecherkabel

PT550

1x kurzes Kabel

2x lange Kabel

PT850

1x kurzes Kabel

1 automatisches

Lautsprecher

Setup-Mikrofon

PT850

□ 1 Bogen mit

Etiketten für

Lautsprecherkabel

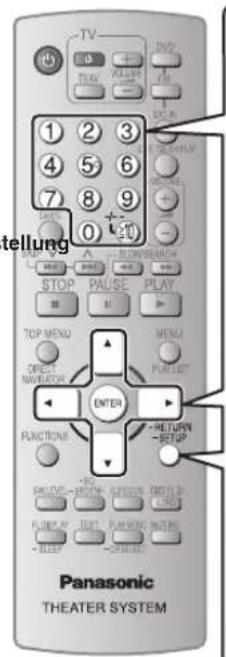

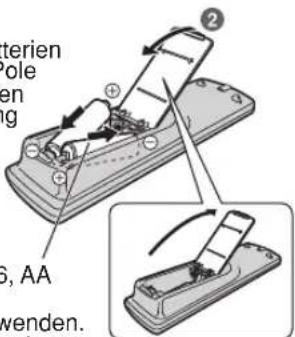

Vorbereiten der Fernbedienung

1 Legen Sie die Batterien so ein, dass die Pole (+ und -) mit denen der Fernbedienung übereinstimmen.

R6/LR6,AA

Keine Akkus verwenden. Verbrauchte Batterien sachgerecht entsorgen.

Vermeiden Sie es:

• alte und neue Batterien gemeinsam einzulegen;
• Batterien verschiedener Sorten gemeinsam einzulegen;
• Batterien starker Wärme oder offenen Flammen auszusetzen;
• Batterien zu zerlegen oder kurzzuschließen;
• zu versuchen, Alkali- oder Manganbatterien aufzuladen;
• Batterien mit teilweise abgelöster Ummantelung zu verwenden.

Ein unsachgemäßer Umgang mit Batterien kann zum Auslaufen von Elektrolyt führen, was die Fernbedienung ernsthaft beschädigen kann.

Nehmen Sie die Batterien heraus, wenn die Fernbedienung längere Zeit nicht benutzt werden soll. Lagern Sie die Batterien an einem kühlen, dunklen Ort.

■ Gebrauch

Richten Sie die Fernbedienung innerhalb eines maximalen Abstands von 7 Metern direkt vor dem Gerät auf das Display (→ Seite 14) an der Gerätefront, wobei Hindernisse auf dem Übertragungsweg zu vermeiden sind.

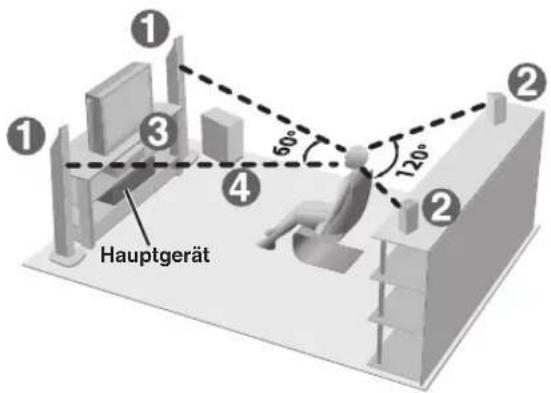

Aufstellungsbeispiel

• Stellen Sie die Frontlautsprecher, den Mittellautsprecher und die Surround-Lautsprecher jeweils etwa im gleichen Abstand von der Hörposition auf. Bei den in den obigen Schemen angegebenen Winkeln handelt es sich lediglich um Richtwerte.

PT550

1

FRONTLAUTSPRECHER (L, R)

2

SURROUND-LAUTSPRECHER (L, R)

3

MITTELLAUTSPRECHER

4

SUBWOOFER

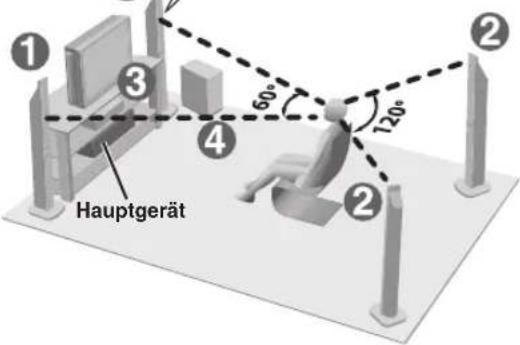

PT850

SUBWOOFER

PT850

FRONTLAUTSPRECHER

(L, R)

SURROUND-LAUTSPRECHER

(L, R)

MITTELLAUTSPRECHER

SUBWOOFER

Verwenden Sie einen Frontlautsprecher nicht als Surround-Lautsprecher oder umgekehrt.

nicht als Surround-Lautsprecher oder umgekehrt. Überprüft.

Sie erkennen den Typ jedes einzelnen Lautsprechers anhand des Aufklebers an der Rückwand des Frontlautsprechers.

• Verwenden Sie ausschließlich die mitgelieferten Lautsprecher.

Durch den Gebrauch von anderen Lautsprecherboxen kann das Gerät beschädigt werden, und die Klangqualität wird beeinträchtigt.

• Treffen Sie geeignete Maßnahmen, um ein Umkippen der Lautsprecher zu verhindern, falls eine Aufstellung auf einer ebenen Unterlage nicht möglich ist.
• Werden Lautsprecher zu nahe am Boden oder zu dicht an Wänden oder Zimmerecken aufgestellt, kann dies dazu führen, dass die Bässe übermäßig betont werden. Wände und Fenster sollen möglichst mit dicken Vorhängen abgedeckt werden.

Hauptgerät

• Sorgen Sie für einen Mindestabstand von 10 mm zwischen den Lautsprechern und der Anlage, damit eine ausreichende Belüftung gewährleistet ist. Um eine ausreichende Belüftung und eine gute Luftzirkulation zu gewährleisten, sollte ein Mindestabstand von 5 cm auf allen Seiten eingehalten werden.
• Blockieren Sie die Belüftungsöffnungen des Geräts nicht.

ACHTUNG!

• Stellen Sie sich nicht auf den Sockel. Seien Sie vorsichtig, wenn Kinder in der Nähe sind.
• Berühren Sie das Lautsprechernetz nicht.

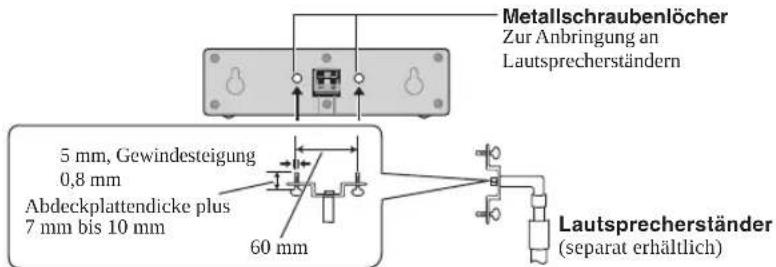

Mittellautsprecher

Die vom Mittellautsprecher beim Betrieb erzeugten mechanischen Schwingungen können Bildstörungen verursachen, wenn der Mittellautsprecher direkt auf dem Fernsehgerät aufgestellt wird. Stellen Sie den Mittellautsprecher stattdessen auf einem Hi-Fi-Schrank oder Regal auf. - Um zu verhindern, dass die Lautsprecher herunterfallen, sollten sie nicht direkt auf dem Fernsehgerät aufgestellt werden.

Subwoofer

• Stellen Sie den Subwoofer rechts oder links vom Fernsehgerät, auf dem Boden oder auf einem stabilen Regal auf, damit die beim Betrieb erzeugten mechanischen Schwingungen keine negativen Auswirkungen haben. Halten Sie einen Abstand von 30 cm zum Fernsehgerät.

Hinweis

• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung der Lautsprecher und einer Verkürzung ihrer Lebensdauer führen.
• Verringern Sie den Lautstärkepegel in den folgenden Situationen, um eine Beschädigung der Lautsprecher zu vermeiden:
• Bei Wiedergabe von verzerrtem Klang.
• Wenn die Lautsprecher wegen eines Schallplattenspielers, des Rauschens von UKW-Sendungen oder des Sinussignals eines Oszillators, einer Test-Disc oder eines elektronischen Instruments einen Hall erzeugen.
• Bei der Einstellung des Klangcharakters.
• Beim Ein- und Ausschalten des Gerätes.

Bei Auftreten von Farbstörungen beim Fernsehempfang.

Die Front- und Mittellautsprecher im Lieferumfang dieser Anlage sind auf den Betrieb in unmittelbarer Nähe eines Fernsehgeräts ausgelegt. Dennoch kann es je nach Ausführung des Fernsehgeräts und Platzierung der einzelnen Komponenten der Anlage zu Bildstörungen kommen.

In einem solchen Fall schalten Sie das Fernsehgerät etwa 30 Minuten lang aus.

In den meisten Fällen wird eine derartige Störung durch die eingebaute Entmagnetisierung des Fernsehgerätes beseitigt. Falls nicht, stellen Sie die Lautsprecher in einem größeren Abstand vom Fernsehgerät auf.

Achtung

• Das Hauptgerät und die Lautsprecher im Lieferumfang dürfen nur wie in dieser Bedienungsanleitung beschrieben verwendet werden. Anderenfalls können Verstärker und/oder Lautsprecher beschädigt werden, und es besteht die Gefahr eines Brandes. Falls es zu einer Beschädigung gekommen ist oder eine plötzliche Abnahme der Leistung festgestellt wird, wenden Sie sich bitte an ihren Fachhändler oder eine Kundendienststelle. Bitte versuchen Sie auf keinen Fall, diese Lautsprecher auf andere Weise als in dieser Bedienungsanleitung beschrieben an einer Wand zu befestigen.

MTage der Laatsprecher
Préparatifs · Nehmen Sie die Montage auf einem weichen Tuch vor, um Schäden und Kratzer zu vermeiden. · Verwenden Sie zum Zusammenbau einen Kreuzschlitzschraubendreher. · Die Laatsprecher und Ständer sind jeweils baugleich und können beliebig auf der rechten und linken Seite verwendet werden. · Hinweise zu einer möglichen Wandmontage finden Sie auf (→) Seite 9).
Bitte vergewissern Sie sich, dass die aufgeführten Zubehörerteile vollständig vorhanden sind, bevor Sie mit Zusammenbau, Aufstellung und Anschluss der Laatsprecher beginnen.
PT550 2 Frontlautspracher PT850 2 Frontlautspracher und 2 Surround- Lautspricher	PT550 2 Ständer (mit Kabel) PT850 4 Ständer	PT550 2 Sockel PT850 4 Sockel	PT550 8 Schrauben PT850 16 Schrauben
1 2 3 4 5 In den Schlitz schieben Führten Sie den Draht ein. +: Weiß -: Blau Drücken! Drücken Sie das Kabel in die Kerbe. 3 Festziehen.
Montage der lautsprecher optionen Führten Sie das Laatsprecherkabel durch den Boden. Etwa 100 mm lassen Sie können das Kabel vom Stand entfernen und verwenden. Wie Sie es wieder anbringen, siehe (→) Seite 9).	Schließen Sie den Laatsprecher an. ↓ Drucken! 3 Drucken Sie das Kabel in die Kerbe. 3 Festziehen.	Führten Sie den Draht ein. +: Weiß -: Blau Drucken! 3 Drucken Sie das Kabel in die Kerbe. 3 Festziehen.	Von der Wand zum Laatsprecher führen und fest verknoten. Ca. 150 mm Osenbolzen (separatehaltlich) Wand
Sichern der Laatsprecher gegen Umfallen · Bitte besorgen Sie sich Ölensobenzen, die zum Einschrauben in die jeweils zur Verankierung vorgesehene Oberflächige geeignet sind. · Konsultieren Sie bei Bedarf einen Fachmann bezüglich der geeigneten Vorgehensweise bei Montage an einer Betonwand oder an einer Stelle, wo der Werkstoff keinen festen Halt für Schrauben bietet. Bei unsachgemäß Befestigung konnen Wand oder Laatsprecher beschäftigt werden.

Optionen der Lautsprecherinstallation

Montage an einer Wand

Alle Lautsprecher (außer Subwoofer) können an der Wand befestigt werden. Die zur Montage vorgesehene Wand oder andere Oberfläche (Pfeiler usw.) muss ein Tragvermögen von mindestens 10 kg pro Schraube besitzen. Bitte konsultieren Sie bei Wandmontage der Lautsprecher einen Fachmann bezüglich der geeigneten Vorgehensweise. Bei unsachgemäßer Montage können Wand und Lautsprecher beschädigt werden.

① Schrauben Sie eine Schraube (separat erhältlich) an einer geeigneten Stelle in die zur Montage vorgesehene Wand.

② Hängen Sie den Lautsprecher an die Wand, indem Sie die Schraube(n) in das Loch bzw. die beiden Löcher an der Rückwand des Lautsprechers einpassen.

× Frontlautsprecher/ Surround-Lautsprecher ohne Fuß und Stand an der Wand befestigen.

Mittellautsprecher

Surround-Lautsprecher

*Frontlautsprecher und Surround-Lautsprecher: PT850

Frontlautsprecher: PT550

■ Befestigung an Lautsprecherständern (separat erhältlich)

(Für Mittel- und Satellit-Surround-Lautsprecher)

Vergewissern Sie sich vor dem Kauf von Lautsprecherständern, dass diese die unten aufgeführten Bedingungen erfüllen. Bitte beachten Sie die Angaben zu Durchmesser und Länge der Schrauben sowie zum Abstand zwischen den Schrauben im Diagramm rechts unten.

Die Lautsprecherständer müssen ein Tragvermögen von mindestens 10 kg besitzen. Die Lautsprecherständer müssen so konstruiert sein, dass ein stabiler Stand auch dann gewährleistet ist, wenn die Boxen in einer hohen Lage befestigt werden.

Beispiel: Mittellautsprecher

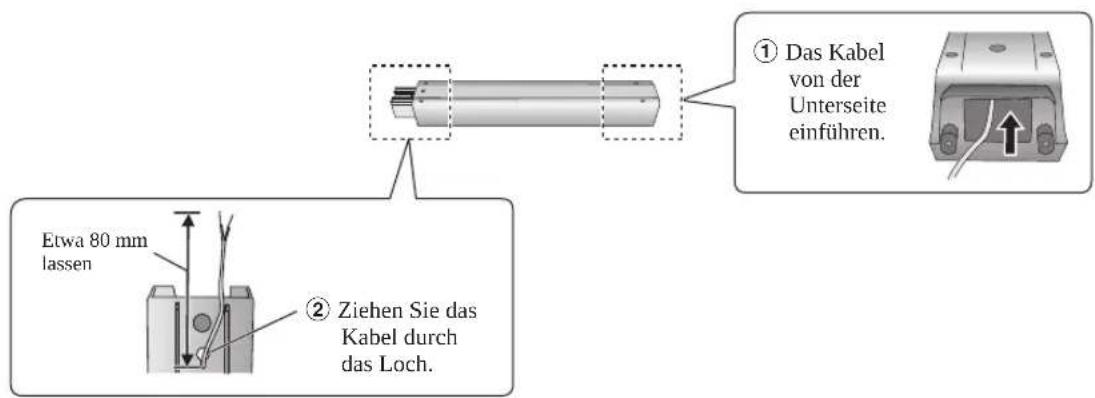

■ Erneute Anbringung des Lautsprecherkabels am Ständer

Herstellen der Verbindung

Die Abbildung zeigt PT550

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse durchgeführt worden sind. Vergewissern Sie sich, dass das mitgelieferte Zubehör vollständig ist, ehe Sie alles anschließen.

Energieeinsparung

Auch im ausgeschalteten Zustand nimmt das Hauptgerät eine geringe Menge Strom auf (ca. 0,8 W). Trennen Sie daher den Netzstecker von der Netzsteckdose, um Energie einzusparen, wenn das Gerät längere Zeit nicht benutzt werden soll. Nach erneutem Anschließen an das Stromnetz müssen bestimmte Einstellungen, die in der Zwischenzeit aus dem Benutzerspeicher des Gerätes gelöscht wurden, wieder vorgenommen werden.

Anschließen an die verschiedenen Fernsehanschlüsse.

• Schließen Sie das Gerät nicht über einen Kassettenrecorder an.
• Wegen der Kopierschutzvorrichtung kann es vorkommen, dass das Bild nicht einwandfrei angezeigt wird.
• Schalten Sie das Fernsehgerät vor dem Anschließen aus, und schlagen Sie bezüglich der Anschlüsse auch in der Bedienungsanleitung des Fernsehgerätes nach.

Fernsehgerät mit SCART-Buchse

Verwenden der SCART (AV)-Buchse

Um eine Verbesserung der Bildqualität zu erzielen, können Sie den Typ des von der SCART (AV)-Buchse ausgegebenen Videosignals dem jeweils verwendeten Fernsehgerät entsprechend von "Video" auf entweder "S-Video" oder "RGB" einstellen. Wählen Sie "S-Video/YPbPr" oder "RGB/No Output" aus QUICK SETUP (→ Seite 12). Stellen Sie "Video Mode" auf "Off" (→ Seite 27, "HDMI" Register).

Über diesen Anschluss kann auch der Klang vom Fernsehgerät über das Heimkino-System ausgegeben werden. Weitere Informationen finden Sie unter "Anschluss anderer Geräte" (→ Seite 33).

Fernsehgerät mit einem HDMI-Anschluss

HDMI-kompatibles

Fernsehgerät

Verwenden Sie den HDMI-Anschluss, um eine höhere Audio- und Videoqualität mit einem einzigen Kabel zu erzielen.

• Stellen Sie „Video Mode“ auf „On“ und „Audio Output“ auf „On“ (→ Seite 27, „HDMI“ Register).
• Stellen Sie „Video Output Mode“ ein. (→ Seite 23, Picture Menu).

VIERA Link (,HDAVI Control)

Falls Ihr Panasonic Fernsehgerät ein VIERA Link kompatibles Gerät ist, können Sie Ihr Fernsehgerät mit Heimtheaterfunktionen und umgekehrt synchronisieren. (→ Seite 36).

Hinweis

• Bei Verwendung der „HDAVI Control“-Funktion, stellen Sie extra die Audioverbindung (→ Seite 33) her. Die Verwendung eines Panasonic HDMI Kabels wird empfohlen. [Empfohlene Teilenummer: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), usw.]
• Nicht-HDMI-konforme Kabel können nicht verwendet werden.

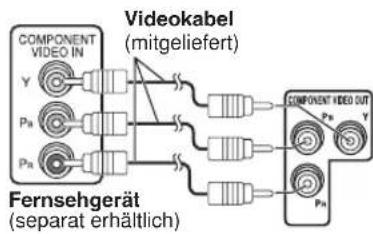

Fernsehgerät mit COMPONENT VIDEO IN Anschlüssen

Verwenden der COMPONENT VIDEO OUT-Buchse

Von diesen Buchsen können sowohl Komponentensignale mit Zwischenzeilenabtastung als auch solche mit Zeilensprungabtastung ausgegeben werden. Wenn der Videoanschluss an diesen Buchsen hergestellt wird, werden die Farbdifferenzsignale (PB/PR) und das Luminanzsignal (Y) getrennt ausgegeben, um eine originalgetreue Farbwiedergabe zu erhalten.

Die Beschriftung der Komponentensignal-Videeingangsbuchsen ist je nach Ausführung des verwendeten Fernsehgerätes bzw. Monitors verschieden (Beispiel: Y/PR, Y/B-Y/R-Y, Y/CB/CR). - Verbinden Sie gleichfarbige Buchsen.

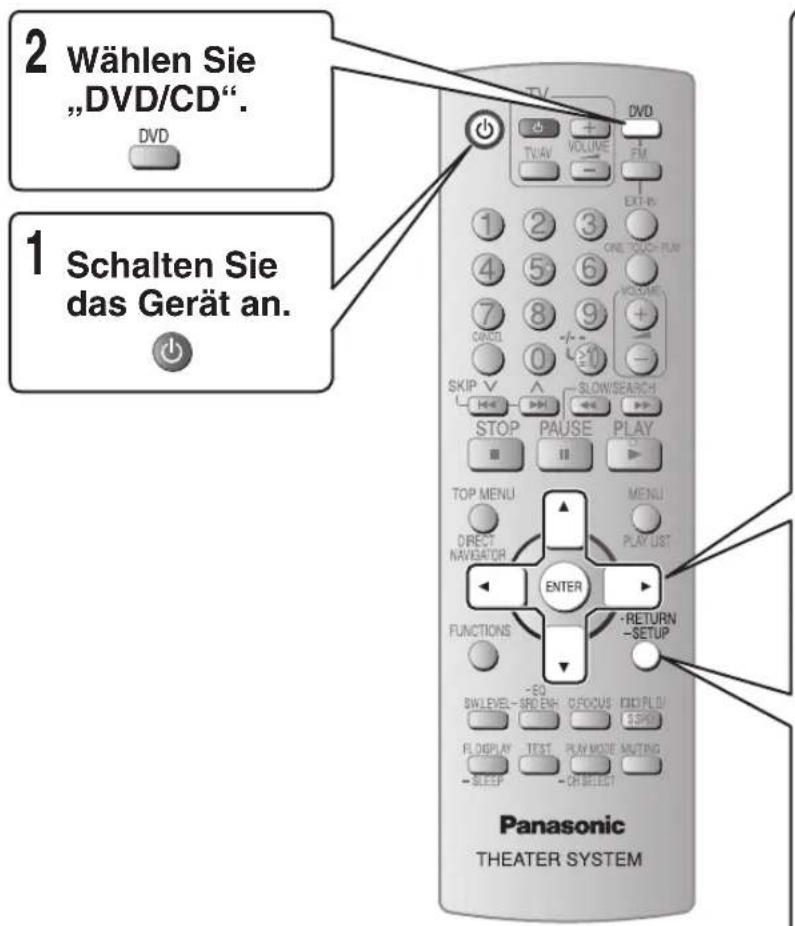

So geben Sie Videomaterial mit Zeilensprungabtastung wieder

• Verbinden Sie das Gerät mit einem Fernsehgerät, das mit Zeilensprungabtastung kompatibel ist.

① Stellen Sie „Video Mode“ auf „Off“ (→ Seite 27, „HDMI“ Register). ② Stellen Sie „Video Output Mode“ auf „480p“ oder „576p“ und folgen Sie den Anweisungen auf dem Menübildschirm (→ Seite 23, Picture Menu).

• Panasonic Fernsehgeräte mit 625(576)/50i-50p, 525(480)/60i-60p Eingängen sind progressiv kompatibel. Erkundigen Sie sich bei einem Hersteller, falls Sie eine andere Handelsmarke besitzen.

Das QUICK SETUP-MENÜ gestattet Ihnen, die bei der ursprünglichen Inbetriebnahme des Gerätes erforderlichen Einstellungen bequem vorzunehmen.

Um das Bild von diesem Hauptgerät anzuzeigen, schalten Sie das Fernsehgerät ein und ändern Sie den Fernseh-Eingangs-Modus, der mit dem Hauptgerät verbunden ist (Beispiel: VIDEO 1, AV 1, usw.).

Um den Fernseh-Eingangs-Modus zu ändern, sehen Sie in der Bedienungsanleitung nach.

• Diese Fernbedienung ist in der Lage, einige einfache Fernseh-Einstellungen durchzuführen (→ Seite 37).

3 Zeigt das QUICK SETUP-MENÜ an.

(Gedrückt halten)

4 Die Einstellungen anhand der angezeigten Informationen vornehmen.

5 Beenden von QUICK SETUP.

6 Zum Verlassen des Menüs drücken.

Spätere Änderung dieser Einstellungen

Wählen Sie "QUICK SETUP" im "Others"-Register (→ Seite 27).

■ Einzelheiten der Einstellungen
Menu language Wahlen Sie die Sprache für die Bildschirm-Mitteilungen aus.	• English • François • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
TV Type Dient zur Anpassung der Videoausgabe an den Fernsehgerättyp.	• Standard (Direct View TV) • CRT Projector • LCD TV/Projector • Projection TV • Plasma TV
TV Aspect Dient zur Wahl der Einstellungen, die Ihrrem Fernsehgerät oder ihren Wünschen entsprechen.	• 4:3: Fernsehgerät mit regulären Bildseitenverhältnis • 16:9: Breitformat-Fernsehgerät
Video Out (AV/Component) Wahlen Sie das Format des von der SCART (AV)-Buchse und dem Component-Anschluss ausgegebenen Videosignals.	• Video/YPbPr • S-Video/YPbPr • RGB/No Output

• Unterstrichene Punkte in der obigen Tabelle sind die Werkseinstellungen.

Abspielbare Discs

Handelsübliche Discs

Disc Logo		In diesen Anleitungen angegeben durch	Bemerkungen
DVD-Video	VIDEO DVDVIDEO	DVD-V	Hochwertige Film- und Musikdiscs.
DVD-Audio	AUDIO	DVD-A	Einegte DVD-Audio-Discs enthalten DVD-Videoinhalt. Zur Wiedergabe von DVD-Videoinhalten wahren Sie „Play as DVD-Video" im Other Menu (→ Seite 24).
Video CD	COMPACT DISC COMPACT DISC DIGITAL VIDEO SUPERVIDEO	VCD	Musikdiscs mit Video.Einschließlich SVCD (entspricht IEC62107).
CD	COMPACT DISC DIGITAL AUDIO DIGITAL AUDIO TEXT	CD	Musikdiscs

■ Beispiele für Discs (O: Abspielbar, X: Nicht abspielbar)

Disc Logo		Aufgenommen mit einem DVD- Videorecorder, usw.		Aufgenommen mit einem Personal Computer, usw					Finalisieren×6
		DVD-VR×2	DVD-V×4×8	WMA	MP3	JPEG	MPEG4	DivX×9.×10
DVD-RAM	DVD RAM RAM 4.7	○	—	×	○	○		○	Nicht notig
DVD-R/RW	DVD R R4.7	○	○	×	○	○		○	Nölig
DVD-R DL	DVD R R DL	○×3	○	×	×		×	×	Nölig ×
+R/+RW -		×	(O)×5	×	×		×	×	Nölig ×
+R DL -		×	(O)×5	×	×		×	×	Nölig ×
CD-R/RW×1	—	—	—	○	○	○		○	Nölig×7

• Es kann vorkommen, dass nicht alle oben aufgeführten Discs, je nach Disc-Typ, Zustand der Aufnahme, der Aufnahmemethode oder der Art, wie die Dateien erzeugt wurden, abgespielt werden können. (→Seite 28, Tipps zur Erstellung von Daten-Discs). ※ Dieses Gerät kann CD-R/RW-Discs wiedergeben, die mit CD-DA oder Video-CD-Format aufgenommen wurden. WMA MPEG Gerät kann auch HighMAT-Discs abspielen. ※2 Discs, die auf DVD-Videorekordern oder DVD-Videokameras u.a. unter Verwendung von Version 1.1 des Video Recording Formats (ein einheitlicher Standard für Videoaufnahmen) aufgenommen wurden. Discs, die auf DVD-Videorekordern oder DVD-Videokameras mit Version 1.2 des Videoaufnahmeformats aufgenommen wurden (ein vereinheitlichter Videoaufnahmestandard). 4 Discs, die auf DVD-Videorekordern oder DVD-Videokameras mit DVD-Videoformat aufgenommen wurden. *5 Aufgenommen mit einem Format, das sich vom DVD-/Videoformat unterscheidet, und deshalb können einige Funktionen nicht benutzt werden. Ein Verfahren, das eine Wiedergabe der Discs mit kompatiblen Geräten ermöglicht. Um eine Disc abzuspielen, die auf diesem Gerät als 'Nöttig' angezeigt wird, muss die Disc zuerst auf dem Gerät, wo sie aufgenommen wurde, finalisiert werden. ※7 Schließen der Session ist ebenfalls möglich. MPEG-4-Daten, die mit Panasonic SD-Multikameras oder DVD-Videorekordern aufgenommen wurden [konform mit SD-Video-Spezifikationen (ASF-Standard) / MPEG4 (einfaches Profil) Videosystem/G.726 Audiosystem]. ※ Funktionen, die mit DivX Ultra hinzugefügt werden, werden nicht unterstützt. 10 Spielt alle Versionen von DivX®-Video (einschließlich DivX®6) im Standardwiedergabemodus für DivX®-Media-Dateien ab. Geprüft vom DivX Home Theater Profil.

Hinweis zur Verwendung einer DualDisc

• Der Inhalt einer digitalen Audioseite von DualDisc erfüllt nicht die technischen Angaben des Compact Disc Digital Audio (CD-DA) Formats; eine Wiedergabe ist nicht möglich.

Nicht abspielbare Discs

DVD-RW Version 1.0, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM, die nicht aus ihrer Cartridge entfernt werden können, 2,6-GB- und 5,2-GB-DVD-RAM, sowie im Handel als "Chaoji VCD" vertriebene Discs, einschließlich CVD, DVD und SVCD-Discs, die nicht der Norm IEC62107 entsprechen.

Videosysteme

• Dieser Player kann sowohl PAL als auch NTSC wiedergeben, aber Ihr Fernsehgerät muss mit dem auf der Disc verwendeten System kompatibel sein.
• PAL-Discs können auf einem NTSC-Fernsehgerät nicht korrekt wiedergegeben werden.
• Dieses Gerät kann NTSC-Signale in PAL 60 umwandeln, zur Anzeige auf einem PAL-Fernseher (→ Seite 26, „NTSC Disc Output" im Register „Video").

Hauptgerät

Steckertyp des Kopfhörers:

03,5 mm Stereo-Mini-Plug. Vor dem Anschluss Lautstärke reduzieren. Audio schaltet automatisch auf 2-Kanal-Stereo. - Um Hörschäden zu vermeiden, sollten Sie die Verwendung der Kopfhörer nicht über längere Zeit durchführen.

Fernbedienung

¹ Das AV-Gerät ist nur betriebsbereit, wenn das Scartkabel angeschlossen ist. (→Seite 11). ² Für PT850

Verwendung des Hauptgeräts

Verwendung der Fernbedienung

Stopp

Während die Anzeige „RESUME" im Display erscheint, wird die aktuelle Position gespeichert.

• Drücken Sie [▶, PLAY], um die Wiedergabe fortzusetzen.
• Drücken Sie [■, STOP], um die gespeicherte Position zu löschen.

Pause

PAUSE

• Drücken Sie [▶, PLAY], um die Wiedergabe fortzusetzen.

Suchlauf (während der Wiedergabe)

Die Wiedergabegeschwindigkeit steigt in 5 Schritten. - Drücken Sie [▶, PLAY], um die normale Wiedergabe fortzusetzen.

Zeitlupenwiedergabe (im Pausenzustand)

Die Wiedergabegeschwindigkeit steigt in 5 Schritten. - Zeitlupenwiedergabe ist nur für die Vorwärtsrichtung. - Außer [MPEG4] [DivX] - Drücken Sie [▶, PLAY], um die normale Wiedergabe fortzusetzen.

Display des Hauptgerätes

DVD-A DVD-V DVD-VR WMA MP3 MPEG4 DivX

Zeitanzeige ↔ Informationsanzeige

JPEG

Bei aktivierter Dia-Vorführung (→ Seite 22): SLIDE ↔ Informationsanzeige

Bei deaktivierter Dia-Vorführung (→ Seite 22): PLAY ↔ Informationsanzeige

Überspringen

WMA MP3 JPEG MPEG4 DivX

[Δ, ∇] : Gruppe überspringen [◀, ▶] : Inhalt überspringen

• Diese Funktion ist während der Programm- und Zufallswiedergabe nicht möglich (→ Seite 18).

Wahl von Einträgen des Bildschirmmenüs

Eingeben von Zahlen

DVD-A DVD-Stoppmodus)

Beispiel: Um 12 auszuwählen,

VCD mit Wiedergabesteuerung (PBC) Drücken Sie [■, STOP] und anschließend die numerischen Tasten, um die PBC-Funktionen zu löschen.

Hinweis

Die numerischen Tasten mit Funktionen, hängen von der Titelanzahl auf der VCD ab.

WMA MP3 JPEG MPEG4 DivX

Beispiel: Um 123 auszuwählen,

Löschen der Nummern

CANCE

Disc-Menus

TOP MENU

DVD-A DVD-V

DIRECT NAVIGATOR

DVD-VR

NAVIGATION

Anzeigen der Programme (⇒ Seite 20).

DVD-V

Anzeigen eines Disc-Menus.

PLAY LIST

DVD-VR

Anzeigen einer Abspielliste (→Seite 20).

-RETURN

VCD mit Wiedergabesteuerung (PBC)

Anzeigen eines Disc-Menus.

Einzelbild-Weiterschaltung (im Pausenzustand)

DVD-A

(Laufbild-Abschnitt)

DVD-V

DVD-VR VCD

Vorwärtsrichtung.

Zurückkehren zur vorherigen Bildschirmanzeige

-RETURN

Hinweis

• DIE DISC DREHT SICH WEITER, WÄHREND MENUS ANGEZEIGT WERDEN.

Drucken Sie [■, STOP] nach beendeter Einstellung, um den Laufwerkmotor und den Fernsehschirm zu schonen.

Die Gesamtanzahl der Titel wird möglicherweise bei +R / +RW nicht korrekt angezeigt.

Anzeige der gegenüber Wiedergabe-Betriebsart

■ Basisinformationen (Basics)

Beispiel: [DVD-V]

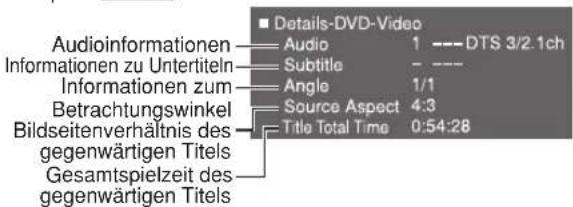

Details

Beispiel: DVD-V

• MP3- und Audioinformationen werden während der Suche nicht angezeigt.

Jede Gruppen-, Programm- und Zufallswiedergabe

DVD-A DVD-V VCD CD WMA MP3 JPEG MPEG4 DivX

(während des Stoppmodus)

Alle Gruppen (DVD-Programm → Zufall) Deaktiviert (normale Wiedergabe)

Um während des Stoppmodus alle Gruppen-, Programm- oder Zufallswiedergaben zu verlassen.

(mehrere Male)

Die Auswahl von „Play as Data Disc“ im Other Menu (Menü für sonstige Einstellungen) (→ Seite 24) ist effektiv, wenn die folgenden Funktionen zur Wiedergabe nicht zur Verfügung stehen: WMA, MP3, JPEG, MPEG4 oder DivX Video-Inhalte. DVD-V: Einige Einträge können nicht wiedergegeben werden, auch wenn sie von Ihnen programmiert wurden. DVD-A: Bestimmte Discs enthalten Bonusgruppen. Wenn nach Wahl einer Bonusgruppe eine Aufforderung zur Eingabe des Passworts auf dem Bildschirm erscheint, müssen Sie das Passwort über die Zifferntasten eingeben, bevor die betreffende Bonusgruppe abgespielt werden kann. Einzelheiten zum Passwort finden Sie in der Begleitliteratur der jeweiligen Disc.

Abspielen aller Gruppen

Programmwiedergabe (bis zu 32 Disc-Einträge)

1 Betätigen Sie die Zifferntasten zur Wahl des gewünschten Eintrags. (WMA, MP3, JPEG, MPEG4, DivX: Drücken Sie [ENTER], um die Auswahl zu bestätigen.)

Beispiel: DVD-V

• Wiederholen Sie diesen Schritt, um weitere Disc-Einträge zu programmieren.
• So wählen Sie eine 2-stellige Nummer: Beispiel: Um 12 auszuwählen,

2 PLAY

So wählen Sie einen Eintrag mit den Pfeiltasten aus: Drücken Sie [ENTER] und [▲,▼], um eine Position auszuwählen, und dann nochmals [ENTER], um die Auswahl zu bestätigen.

Wahl aller Disc-Einträge

Während das Feld "Chapter", "Track" oder "Content" hervorgehoben ist, drücken Sie [▲,▼] zur Auswahl von "ALL". Drücken Sie dann noch einmal [ENTER], um die Auswahl zu bestätigen.

So ändern Sie das ausgewählte Programm

1. Drücken Sie [▲,▼], um die Programmnummer auszuwählen.
2. Drücken Sie die Zifferntasten, um jede Position zu ändern. (WMA, MP3, JPEG, MPEG4, DivX: Drücken Sie [ENTER], um die Wahl zu bestätigen.)

So löschen Sie das ausgewählte Programm

1. Drücken Sie [▲,▼], um die Programmnummer auszuwählen.
2. Drucken Sie [CANCEL] (oder [▲,▼,▲,▶] zur Auswahl von "Clear" und dann [ENTER]).

So löschen Sie das GPC-Programm

Wählen Sie "Clear all" mit [▲,▼,◁,▷] und drücken Sie dann [ENTER].

Das gesamte Programm wird auch durch Ausschalten des Gerätes, Öffnen des Disc-Fachs oder Wechseln der Programmquelle gelöscht.

Zufallswiedergabe

1 DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX Betätigen Sie die Zifferntasten zur Wahl der gewünschten Gruppe oder des Titels. (WMA DRRKERSEgMPEG4 DivX [ENTER], um die Auswahl zu bestätigen.)

Beispiel: DVD-V

Discs mit mehreren Gruppen.

DVD-A

Zur Eingabe aller Gruppen drücken Sie [4, 1], um "All" auszuwählen, und dann [ENTER]. - Um die Wahl einer Gruppe rückgängig zu machen, betätigen Sie die Zifferntasten, die der Nummer der zu löschenden Gruppe entspricht.

Abspielen von Datendiscs

WMA MP3 JPEG MPEG4 DivX

Die Auswahl von "Play as Data Disc" im Other Menu (Menü für sonstige Einstellungen) (⇒ Seite 24) ist effektiv, wenn die folgenden Funktionen zur Wiedergabe von WMA, MP3, JPEG, MPEG4 oder DivX Video-Inhalte nicht zur Verfügung stehen.

• Abspielen von HighMAT™-Discs (→ Seite 20).

Abspielen eines Programms (Playback Menu)

2 Auswählen von „All“, „Audio“, „Picture“ oder „Video“.

Verlassen der Bildschirmanzeige

Drücken Sie [TOP MENU].

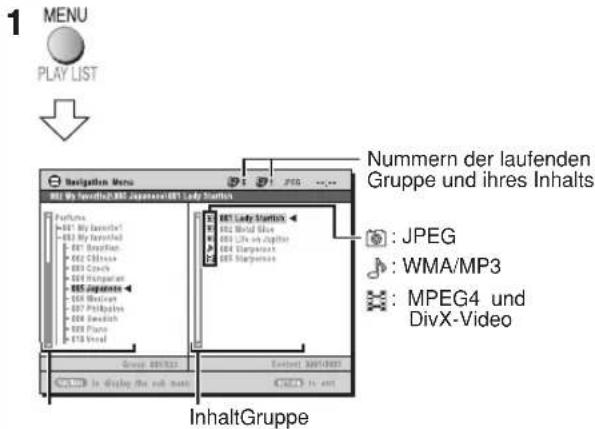

Abspielen ausgewählter Einträge (Navigationsmenü)

2 Auswählen einer Gruppe.

3 Abspielen des Gruppeninhalts in festgelegter Reihenfolge

Abspielen ausgewählten Inhalts starten

Wiedergabe von WMA/MP3-Dateien bei Anzeige eines JPEG-Standbilds auf dem Fernsehschirm

Wählen Sie zunächst eine JPEG-Datei und dann den gewünschten Audioinhalt aus.

(Der umgekehrte Bedienungsablauf funktioniert nicht.)

Verlassen der Bildschirmanzeige

Drücken Sie [MENU].

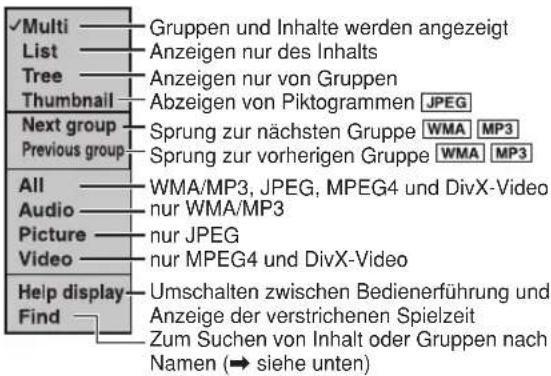

Gebrauch von Untermenüs

1 Während das Navigationsmenü angezeigt wird, FUNCTIONS

2 Auswählen eines Eintrags.

Die angezeigten Einträge sind je nach Disc-Inhalt unterschiedlich.

Suchen von Inhalt oder Gruppen nach Namen

Markieren Sie einen Gruppennamen, um die Gruppe zu durchsuchen, oder einen Inhaltsnamen, um dessen Inhalt zu durchsuchen.

1 Bei Anzeige des Untermenüs (→ siehe oben) wählen Sie „Find" aus.

2 Wählen Sie einen Buchstaben aus.

• Wiederholen Sie diesen Schritt, um einen weiteren Buchstaben einzugeben.
• Kleinbuchstaben können ebenfalls gesucht werden.
• Betätigen Sie [▲,▶], um zwischen A, E, I, O und U umzuschalten.
• Drücken Sie [←], um ein Zeichen zu löschen.
• Lassen Sie das Sternchen () stehen, wenn Sie nach Titeln suchen, die das eingegebene Zeichen enthalten.
• Löschen Sie das Sternchen ( ), um alle Namen zu suchen, die mit dem von Ihnen eingegebenen Buchstaben beginnen. Um das Sternchen ( ) wieder einzufügen, rufen Sie das Untermenü noch einmal auf und wählen „Find" aus.

3 Wählen Sie „Find" aus.

Die Liste mit den Suchergebnissen erscheint.

4 Wählen Sie den Inhalt oder die Gruppe aus.

Abspielen von HighMAT™-Discs

WMA MP3 JPEG

1 TOP MENU

DIRECT NAVIGATOR

2 Auswählen eines Eintrags.

• Wiederholen Sie gegebenenfalls diesen Schritt. Beispiel:

Menü: Zum Aufrufen des nächsten Menüs für Abspiellistenwahl oder eines anderen Menüs

So ändern Sie den Menühintergrund

Drücken Sie [FUNCTIONS].

Der Hintergrund wechselt zu dem auf der Disc aufgezeichneten.

Verlassen der Bildschirmanzeige

Drücken Sie [■, STOP].

Auswahl aus einer Liste

1 Während der Wiedergabe

2 Wechseln zwischen den Listen „-“, „Group“ und „Content“-Listen.

3 Auswählen eines Eintrags

Verlassen der Bildschirmanzeige

Drucken Sie [MENU].

Wiedergabe von RAM- und DVD-R/-RW (DVD-VR) Discs

DVD-VR

Titel werden nur angezeigt, wenn sie auf der Disc aufgezeichnet sind. - Programme, Abspiellisten und Disc-Titel können nicht editiert werden.

Abspielen eines Programms

1 TOP MENU

DIRECT NAVIGATOR

2 Auswählen des Programms.

• Betätigen Sie [▶], um den Inhalt des Programms und der Disc anzuzeigen.

Verlassen der Bildschirmanzeige

Drucken Sie [DIRECT NAVIGATOR].

Wiedergabe einer Abspielliste

Kann nur angewendet werden, wenn die Disc eine Abspielliste enthält.

2 Auswählen der Abspielliste.

Verlassen der Bildschirmanzeige

Drücken Sie [PLAY LIST].

Abspielen des ausgewählten Titels der CD-Text-Disc

CD

Titel erscheinen mit CD-Text-Disc-Wiedergabe.

ODER

2 Auswählen des Titels.

• Drücken Sie [FUNCTIONS], um die Wiedergabe-Betriebsarten und die aktuelle Position anzuzeigen.

Verlassen der Bildschirmanzeige

Drücken Sie [TOP MENU] oder [MENU].

2 Das Menü auswählen.

1 Zeigt den Bildschirm „Functions“ an.

FUNCTIONS

3 Die Einstellungen vornehmen.

1

4

2

6

8

9

0

1

1

√2 Französisch

一

3 Spanisch

4 Zum Verlassen des Menüs drücken.

-RÜCKKEHR

SETUP

Die angezeigten Einträge sind je nach Typ der Disc und dem Aufnahmeformat unterschiedlich

Funktions-(Functions) Menu

Program Group Title Chapter Track Playlist Content	Starten der Wiedergabe mit einem bestimmten Disc-Eintrag Beispiel: DVD-VR Zur Auswahl von Programm 12 Drücken Sie die Zifferntasten: 1,2 ENTER Functions Time 0:34:15 Audio Program Search 2Program 2/16
Time	(Time Slip funktioniert nicht mit +R/+RW -Discs) So Springen Sie stufenweise vor oder darüber (Time slip) (∼während der Wiedergabe) 1. Drücken Sie [ENTER] zweimal, sodass die Anzeige Time Slip erscheint. 2. Betätigten Sie [▲,▼] zur Wahl des gewünschten Zeitintervals, und drücken Sie dann [ENTER]. • Zum schllen Hin-und Herspringen zwischen den Schritten halten Sie [▲,▼] gedrückt. Zum Umschalten zwischen der verstrichenen Spielzeit- oder Restzeitanzeige
Video	MPEG4 DivX Zur Anzeige der Pixelnummer DivX Fps (frame per second, Bilder pro Sekunde) wird entsprechals angezeigt.
Audio	DVD-A DYRIY DRYXlen Tonspuren) So wahlen Sie eine Tonspur aus DVD-VR VCD DivX Zur Auswahl von „LR“, „L“, „R“ oder „L+R“ DVD-V (Karaoke-Disc) Zur Auswahl von „ON“ oder „OFF“ für Stimmen Auswahl von „OFF“, „V2“, „V1“ oder „V1+V2“ für unterscheidliche Gesangsstimmen • Einzelheiten hierzu fienden Sie inder Begleitliteratur der Disc.

Audio	Signattyp/Daten LPCM/PPCM/ Digital/DTS/MP3/MPEG: Signattyp kHz (Abtastfrequenz)/bit/ch (Anzahl der Kanäle) Beispiel: 3/2.1ch 1: Niederfrequenzeffekt (keine Anzeige, wenn kein Signal vorliegt) 0: Kein Surround 1: Mono-Surround 2: Stereo-Surround 1: Mitte 2: Frontkanal links + Frontkanal rechts 3: Frontkanal links + Frontkanal rechts + Mitte DivX Bei einer DivX-Disc kann es einzel Zeit dauern, bis die Wiedergabe beginnt, wenn Sie die Audioeinstellung ändern.
	WMA MP3 So zeigen Sie die aktuelle Bitrate bzw. Abtastfrequenz an
Still Picture	DVD-A So wechseln Sie das Standbild
Number Select	VCD mit Wiedergabesteuierung Auswahl der Nummer Während das Disc-Menu angezeigt wird Drücken Sie [▲,▼] ⇒ Druppen Sie [ENTER] • Um die Nummern schneller zu ändern, halten Sie die Taste gedrückt [▲,▼].
Thumbnail	JPEG Anzeigen von Piktogrammen
Subtitle	DVD-V DInx nehrenen Untertiteln) VCD (nur SVCD) So wahlen Sie die Untertitelsprache aus • Bei +R/+RW wird möglicherweise eine Nummer für Untertitel angezeigt, die nicht auf dem Bildschirm erscheinen. • DVD-VR „On“ oder „Off“ erscheidt nur bei Discs, die Informationen zum An- und Abschalten von Untertitelin beinhalten (Informationen zum An- und Abschalten von Untertiteln können nicht mit Panasonic DVD-Recordern aufgezeichnet werden).

Funktions-(Functions) Menu (Fortsetzung)

Marker (VR)	DVD-VR Aufrufen einer mit einem DVD- Videorecorder aufgezeichneten Marke Drücken Sie [▲,▼] ⇒ Drücken Sie [ENTER]	Rotate Picture	So drehen Sie Bilder
Angle	(be einer Disc mit mehreren Betrachtungswinkel) Zum Auswahlen eines Video Betrachtungswinkel	Slideshow	Ein- und Ausschalten der Dia-Vorführung On ↔ Off Soändern Sie das Zeitinterval für die Diashow 1 (schnell) bis 5 (langsam)
		Other Settings	(⇒ siehe unter)

Other Settings (Sonstige Einstellungen)

Play Speed	DVD-A (Laufbild-Abschnitt) DVD-V DVD-VR Soändern Sie die Wiedergabegeschwindigkeit -von „x0.6“ zu „x1.4“ • Drücken Sie [▶, PLAY], um die normale Wiedergabe fortzusetzen. • Nachdem Sie die Geschwindigkeit änderen. - Dolby Pro Logic II haben keinen Effekt. - Audioausgabe schaltet auf Stereo 2 Kanäle. - Die Schaltfrequenz von 96 kHz wird auf 48 kHz konvertiert. • Diese Funktion steht möglicherweise nicht zur Verfügung, abhängig von der Disc-Aufnahme.	Advanced Disc Review	DVD-V (Außer +R/+RW) DVD-VR Ausnahme von Standbildern und wenn eine Abspielliste wiedergegeben wird) Erlaubt das Durchschen der Disc und die Wiedergabe von der ausgewählten Position aus. Sie können entweder „Intro Mode" oder „Interval Mode" im „Advanced Disc Review" im Register „Disc" auswahlen (⇒ Seite 25). Beispiel: DVD-VR Program 4 Time 0:01:06
■ Play Menu (Wiedergabemenü)		Drücken Sie [▶, PLAY], sobald Sie einen Titel oder ein Programm ihrer Wahl gefunden haben. • Je nach Disc und Wiedergabe-Position kann 这些 Funktion u. U. nicht ausgeführrt werden. • DVD-VR Bei der Wiedergabe einer Abspiellste funktioniert dies nicht (⇒ Seite 20).
Repeat	(Nur Wenn die verstrichene Spielzeit einer Disc angezeigt werden kann.) DVD-A : Off (Aus) → Track → Group (Gruppe)* DVD-V : Off (Aus) → Chapter (Kapitel) → Title (Titel)* DVD-VR : Off (Aus) → Program (Programm) → All (Alle) Während der Abspielliste-Wiedergabe: Off (Aus) → Scene (Szene) → Playlist (Abspielliste) VCD CD : Off (Aus) → Track → All (Alle) WMA MP3 MPEG4 DivX Off (Aus) → Content (Inhalt) → Group (Gruppe)* JPEG : Off (Aus) → Group (Gruppe) * All" (Alle) wird während aller Gruppen- (DVD-A), der Programm- oder der Zufallswiedergabe angezeigt.	Picture Mode	Normal Cinema1 : Bilder werden weicher reproduziert und Details in dunklen Szenen werden hervorgehoben. Cinema2 : Lieferiert ein schärferes Bild und verbessert die Detailwiedergabe in dunklen Szenen. Animation: Für Animation geeignet Dynamic : Erhöht den Kontrast für bessere Bilder. User : Drücken Sie [ENTER] zur Auswahl von „Picture Adjustment" (⇒ siehe unter)
A-B Repeat	Außer DVD-VR (Standbild-Abschnitt) JPEG MPEG4 DivX Wiederholen eines bestimmten Abschnits Drücken Sie [ENTER] am Anfangs- und Endpunkt des gewürschten Abschnits. Drücken Sie [ENTER] erneut, um diese Funktion aufzuheiten.	Picture Adjustment Contrast : Erhöht den Kontrast zwischen hellen und dunklen Bildteilen. Brightness : Erhelt das Bild. Sharpness : Passt die Scharfe der Kanten den waagerechten Linien an. Colour : Passt den Schatten der Bildfarbe an. Gamma : Dient zur Einstellung der Helligkeit der dunklen Bildstellen. Depth Enhancer: Dient zur Reduzierung des groben Hintergrundrauschens, um eine bessere Tiefenwirkung zu erzieilen.

Other Settings (Sonstige Einstellungen) (Fortsetzung)

Picture Menu (Bildmenu) (Fortsetzung)

Video Output Mode

So wahlen Sie die passende Bildqualität für Ihr Fernsehgerät aus (Videoaufnahmen werden konvertiert zu, und Ausgabe als, hochauflösendes Video.) Wird der HDMI-Anschluss verwendet und „Video Mode" (⇒ Seite 27, „HDMI" Register) auf „On" gesetzt ×480p/576p/720p/1080p (Zeilensprungabstastung) ×480i/576i/1080i (Zwischenzeilenabstastung)

• Auswahl einer Videoausgabe markiert mit einem . Die Markierung zeigt, dass die Videoausgabe auf ihrem Fernsehgerät akzeptiert wird. Die Auswahl einer Videoausgabe ohne der Markierung * , kann dazu führen, dass das Bild verzerrt ist.

Falls das Bild verzerrt ist, halten Sie [CANCEL] gedrückt, bis das Bild korrekt angezeigt wird. Die Ausgabe von den COMPONENT VIDEO OUT-Anschlüssen ist 480i oder 576i .

Wird der HDMI-Anschluss nicht verwendet und "Video Mode" (→ Seite 27, "HDMI" Register) ist auf „Off" gesetzt × 480p / 576p (Zeilensprungabtastung) ^×480i / 576i (Zwischenzeilenabtastung)

Wenn Sie ^eeu (Zeilensprungabstusage) wählen, und eine Bestätigungsanzeige erscheint, wählen Sie "Yes" nur bei Verbindung des Geräts mit einem Fernsehgerät aus, das mit Zeilensprungabstusage kompatibel ist.

Die angezeigten Nummern hängen von der Disc ab, die abgespielt wird. Eine der obigen Nummern wird angezeigt.

Transfer Mode

Falls Sie "xxx p" (Zeilensprungabtastung) oder "1080" (Zwischenzeilenabstastung) (⇒ siehe oben, Video Output Mode") gewählt haben, wählen Sie die Konversionsmethode für die progressive Ausgabe aus, die der Materialart entspricht. Die Einstellung kehrt durch Ausschalten des Gerätes, Öffnen des Disc-Fachs oder Wechseln der Programmquelle auf Auto oder Auto1 zurück.

Bei der Wiedergabe von PAL-Discs, MPEG4 oder DivX Video-inhalten

Auto : Erkennt den Film- und Video-Inhalt und wandelt ihn entsprechend um.

Video : Ist bei der Verwendung von Auto und verzerrtem Inhalt auszuwählen.

Film: Wählen Sie diese Option, wenn im Modus Auto die Kanten

des Bildes gezackt oder unscharf aussehen.

Wenn der Video-Inhalt

so verzerrt ist, wie in der Abbildung rechts gezeigt, dann wählen Sie Auto.

Bei Wiedergabe von NTSC-Discs

Auto1: Erkennt den Film- und Video-Inhalt und wandelt ihn entsprechend um. Auto2: Zusätzlich zu den Funktionen von Auto1 werden die Film-Inhalte mit verschiedenen Bildraten erkannt und entsprechend umgewandelt. Video: Ist bei der Verwendung von Auto1 und Auto2 und verzerrtem Inhalt auszuwählen.

Source Select	DivX Wenn Sie „Auto“ auswahlen, wird automatisch das Format des DivX-Inhalts bestimmt und ausgegeben. Wenn das Bild verzerrt ist, wahren Sie „I (Interlace)“ oder „P (Progressive)“ aus, abhängig davon, welches Format verwendet wurde, als der Inhalt der Disc aufgezeichnet wurde. Auto I (Interlace) P (Progressive)
HD Picture Enhancer	Dies Funktioniert, wenn der HDMI-Anschluss verwendent und der „Video Mode" (→ Seite 27, „HDMI“ Register) auf „On“ gesetzt wird. Um die „720p“, „1080i“ und „1080p“ Bildqualität zu verbessern Off ↔ 1 ↔ 2 ↔ 3 (verbessertes Bild)
HDMI Colour Space	Dies Funktioniert, wenn der HDMI-Anschluss verwendent und der „Video Mode" (→ Seite 27, „HDMI“ Register) auf „On“ gesetzt wird. Auswahlen einer geeigneten Bildfarbe mit Ihrlem Fernsehergätter RGB YCbCr (4:4:4) YCbCr (4:2:2) • Falls die obere Einstellung nicht mit Imrem Fernsehergätk kompatibel ist, wird es nicht angezeigt • „RGB Range" (→ Seite 26, „HDMI“ Register) ist verfügbar, wenn „RGB“ aussgewählrt wird

Audio-Menü (Audiomenü)

Dolby Pro Logic II	(→Seite 32, Dolby Pro Logic II)
Dialogue Enhancer	Anheiten des Dialogtons von Spielfilmen DVD-V (Dolby Digital, DTS, MPEG, 3-Kanäle oder mehr, Dialogton auf Mittelkanal aufgezeichnet) DivX (Dolby Digital, 3 Kanäle oder mehr, Dialogton auf Mittelkanal aufgezeichnet) On ↔ Off

Anzeigemenü (Display-Menü)

Information	JPEG: On ↔ Off
Subtitle Position	0 bis -60
Subtitle Brightness	Auto, 0 bis -7
4:3 Aspect	Zur Wahl der Darstellungsweise von Videomaterial mit einem Bildseitenverhältnis von 4:3 auf einem Fernsehergät mit einem Bildseitenverhältnis von 16:9 Normal: Das Bild wird seitlich gestrekt. Auto: Letterbox-Bildmaterial mit einem Bildseitenverhältnis von 4:3 wird erweitert, um einen größeren Bereich des Bildschirms zu füssen. Anderes Bildmaterial erscheint in voller Höhe in der Mitte des Bildschirms. Shrink: Das Bild erscheint in der Mitte des Bildschirms. Zoom: Führ eine Vergröberung auf das Bildseitenverhältnis 4:3 durch. Wenn Ihr Fernsehergät über eine ähnliche Funktion verfügbar, sollen den Sie diese verwenden, um einen betteren Effekt zu erhalten.

Sonstige Einstellungen (Fortsetzung)

Anzeigemenü (Fortsetzung)

Just Fit Zoom

DVD-A (Laufbild-Abschnitt) DVD-V DVD-VR VCD Wahl der geeigneten Bildschirmgroße, sodass das Bild den Fernsehbildschirm vollständig ausfüllt. Auto 4:3 Standard European Vista 16:9 Standard American Vista Cinemascope 1 Cinemascope 2 Beispiel: MPEG4 DivX Standard (x0.25 Vollbild) Original (aktuelle Aufnahmegröbe) Full (Vollbild) These Funktion steht möglicherweise nicht zur Verfügung, abhängig von der Disc-Aufnahme

Manual Zoom

Für manuelles Vermögen und Verkleinern - in Schritten 0,01 Einheiten von „x1.00" bis „x1.60" - in Schritten 0,02 Einheiten von „x1.60" bis „x2.00" - in Schritten 0,05 Einheiten von „x2.00" bis „x4.00" (nu-MPEG4 DivX - Halten Sie [▲,▼] gedrückt, um die Zeitintervalle schneller zu ändern. - MPEG4 DivX langig von dem anganstessenen Fernsehgerät und dessen Einstellungen ist es eventuell nicht möglich, bis auf „x4.00" zu zoomen.

Bit Rate Display	DVD-A (Laufbild-Abschnitt)DVD-V DVD-VR VCD MPEG4 DivXOn ↔ Off
GUI See-through Bildschirmmenü transparent machenOff, On, Auto
GUI Brightness Helligekeit des Bildschirmmenüsequinstellen-3 bis +3
HDMI Status	Gibt unterscheidliche Informationenan, sobald es mit einem HDMI AV OUTAnschluss verbunden ist(⇒ siehe unter, Bestätigung von HDMIInformationen)
■ Other Menu (Menu für sonstige Einstellungen)
Setup	(→ Seite 25)
Play as DVD-Videooder	Zur Wiedergabe von DVD-Video-Inhaltauf DVD-Audio
Play as DVD-Audio	Wahlen Sie „Play as DVD-Video".
Play as DVD-VR,Play as HighMAToder	Zur Verwendung von Funktionen für Daten-Discs (⇒ Seite 19)(Zu Wiedergabe von MP3, JPEG, MPEG4 oder DivX Video-Inhalte auf DVD-RAM,oder zur Wiedergabe von HighMAT Discohne Verwendung der HighMAT Funktion.)
Play as Data Disc	Wahlen Sie „Play as Data Disc".

Bestätigung von HDMI-Informationen

Beispiel:

Hinweis

Alle möglichen Ausgabetypen werden angezeigt.

Die aktuelle Ausgabe für „Audio Stream“, „Video Format“ und „Color Space“ wird unterstrichen. (Falls Sie eine Videoausgabe ohne der Markierung „*“ im Bildmenü „Video Output Mode“ auswählen, wird das ausgewählte Videoformat nicht darübergelegt.) - Sobald „Off“ im „Audio Output“ (→ Seite 27, „HDMI“ Register) ausgewählt wird, wird „---“ im „Audio Stream“ und „Max Channel“ angezeigt.

2 Das Register wählen.

3 Den Eintrag wählen.

4 Die Einstellungen vornehmen.

5 Zum Verlassen des Menüs drücken.

• Diese Einstellungen bleiben auch nach Umschalten des Gerätes in den Bereitschaftszustand erhalten.
• Unterstrichene Punkte in der folgenden Tabelle sind die Werkseinstellungen.

QUICK SETUP ermöglicht es, alle Einträge innerhalb des schraffierten Bereichs der Reihe nach einzustellen.

Player-Grundeinstellungen

„,Disc“ Register
AudioDient zur Wahl der Tonspursprüche.	• English • French • German • Italian • Spanish• Polish • Swedish • Dutch • Original
SubtitleDient zur Wahl der Untertitelsprüche.	• Automatic®3 • English • French • German • Italian• Spanish • Polish • Swedish • Dutch • Other * * * *×2
MenuusDient zur Wahl der Sprache derDisc-Menü.Nach einer Änderung der imQUICK SETUP-Menu • eingestelltenMenüsprache ändert sich dieseEinstellung bereitsfalls.	• English • French • German • Italian • Spanish• Polish • Swedish • Dutch
	• Other * * * *×2
Advanced Disc Review (⇒ Seite 22)	• Intro Mode: Überblick über jeder Titel oder jeder Programm.• Interval Mode: Überblick nicht nur über jeder Titel oder jeder Programm, sondern auchüber jeder Intervall mit 10 Minuten innerhalb eines Titels oder Programms.
RatingsStellen Sie eine Sicherungsstufe ein,um die Wiedergabe von DVD-Videoeinzuschranken.	Einstellen der Kindersicherung (bei Wahl der Stufe 8)• 8.No Limit • 1 bis 7• 0 Lock All: Verhinder das Abspielen von Disca ohne Kindersicherungsstufe.
	Änderung der Kindersicherung (bei Wahl der Stufe 0 bis 7)• Unlock Player • Change Password • Change Level • Temporary Unlock
	Bei der Auswahl einer Sicherungsstufe erscheidt eine Password-Eingabeaufforderung.Folgen Sie den Anweisungen auf dem Bildschirm.Merken Sie sich Ihr Password.Eine Meldung erscheidt auf dem Bildschirm, wenn ein DVD-Video die eingestellteSicherheitsstufe überschreitet.Geben Sie das Passwort ein und folgen Sie den Anweisungen auf dem Bildschirm.

Die Originalsprache der Disc wird ausgewählt. Geben Sie unter Bezugnahme auf die Tabelle (→Seite 44) einen Code ein. * Falls die im Eintrag „Audio“ gewählte Sprache nicht zur Verfügung steht, erscheinen Untertitel in der betreffenden Sprache (sofern auf der Disc aufgezeichnet).

QUICK SETUP ermöglicht es, alle Einträge innerhalb des schraffierten Bereichs der Reihe nach einzustellen.

Player-Grundeinstellungen (Fortsetzung)

"Video" Register

TV Aspect Dient zur Wahl der Einstellungen, die ihrer Fernsehogerät oder ihren Wünschen entsprechen.	4:3 Pan&Scan: Fernsehogerät mit regulären Bildsitenverhältnis (4:3) Breitformat-Video material wird am linken und rechten Bildrand beschritten, sodass es den Bildschirm füllt (sofern dies nicht von der Disc gesperrt ist).
	4:3 Letterbox: Fernsehogerät mit regulären Bildsitenverhältnis (4:3) Breitformat-Video material wird im Letterbox-Format dargestellt.
	16:9: Breitformat-Fernsehogerät (Bildsitenverhältnis 16:9)
TV Type Dient zur Anpassung der Videoausgabe an den Fernsehgeräteyp.	Standard (Direct View TV) • CRT Projector • LCD TV/Projection Projection TV • Plasma TV
Time Delay Nehmen Sie diese Einstellung bei Anschluss eines Plasma-Displays vor, falls eine Verzögerung der Tonausgabe gegenüber der Bildausgabe festgestellt wird.	0ms • 20ms • 40ms • 60ms • 80ms • 100ms
Video Out (AV/Component) Wählen Sie das Format des Videosignals, das von der SCART (AV)-Buchse und den Komponentensignal-Ausgangsbuchsen ausgegeben wird.	Video/YPbPr • S-Video/YPbPr RGB/No Output
Still Mode Dient zur Angabe des im Pausenzustand angezeigten Bildtyp.	Automatic Field: Das Bild ist nicht verschommen, aber die Bildqualität ist schlechter. Frame: Die Gesamtqualität ist hoch, aber das Bild erscheint u. U. verschommen.
NTSC Disc Output Wählen Sie PAL 60 oder NTSC-Ausgabe bei der Wiedergabe von NTSC-Discs (→ Seite 13, Vodesysteme).	PAL60: Beim Anschluss an ein PAL-Fernsehogerät. NTSC: Beim Anschluss an ein NTSC-Fernsehogerät.
Picture/Video Output Ändern Sie das Format für das ausgegebene Video signal für JPEG, MPEG4 und DivX-Video, wenn die Bildausgabe während der Wiedergabe gestört ist.	Automatic • PAL NTSC/PAL60: Die Ausgabe hängt von der Einstellung „NTSC Disc Output, ab (→ siehe oben).
„Audio“ Register
Dolby Digital ×5	Bitstream PCM	Wahlen Sie entsprechend ihren Geräten am HDMI AV OUT Terminal aus (→ Seite 11).
DTS Digital Surround ×5	Bitstream PCM	Wahlen Sie „Bitstream" wenn die Geräte den Bitstream (digitale Form von Multikanaldaten). Andernfalls wahren Sie „PCM".
MPEG×5	PCM Bitstream	(Falls der Bitstream ohne Dekoder an das Gerät ausgegeben wird, so kann diese sehr laut sein und sowohl Lautsprecher als auch ihr Gehör schädigen.)
Dynamic Range Compression	Off On: Sorgt selbst bei einem niedrigen Hautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leistenden und den lautesten Passagen komprimiert wird. Diese Funktion ist entsprechend von Spielfi Imen spät nachs. (Funktioniert nur mit Dolby Digital)
Speaker Settings (→ Seite 27) Dient zur Einstellung der Verzögerungszeit für den Mittellautsprecher und die Surround-Lautsprecher.	Mittellautsprecher: 0.0/1.0/2.0/3.0/4.0/5.0 ms Surround (L/R): 0.0/5.0/10.0/15.0 ms
„HDMI“ Register
RGB Range Setzen Sie „HDMI Colour Space“ auf „RGB“ (→ Seite 23, Picture Menu).	Standard Enhanced: Wenn die Schwarzen und weiß Bilder nicht deutlich sind.
„Siehe unter „Vollbild-Standbild und Halbbild-Standbild“ (→ Seite 43, Glossar). „Falls die Audiodaten eine Ausgabe vom HDMI AV OUT-Anschluss sind und das angeschlossene Gerät nicht das gewählte Element unterstützt, Höhe! die aktuelle Ausgabe von der Durchführung these insgeschlossenen Geräts ab.

Player-Grundeinstellungen (Fortsetzung)

HDMI"Register (Fortsetzung)

Video Mode	·Qn: Wenn es mit dem HDMI AV OUT-Anschluss verbunden ist. Ist der Video die Ausgabe vom HDMI-Anschluss Video ist auch die Ausgabe vom COMPONENT VIDEO OUT-Anschluss, aber nur in 480i oder 576i (Zwischenzeilenabstautung). Wenn mit dem SCART (AV)-Anschluss verknüpf, ist das RGB-Signal keine Ausgabe. ·Off: Wenn mittels COMPONENT VIDEO OUT oder SCART (AV) Terminal angeschlossen. Video wird vom COMPONENT VIDEO OUT oder SCART (AV) Terminal entsprechend der Einstellung des „Video Output Mode" (→Seite 23, Picture Menu), Bildmenü) oder SCART (AV) Terminal entsprechend der Entstellung „Video Out(AV/Componenttw)" im „Video" Tab ausgegeben (→Seite 26). Video wird auch vom HDMI AV OUT Terminal ausgegeben, aber nur in 480p/576p (progressiv).
Audio Output	·On: Wenn die Audioausgabe vom HDMI AV OUT-Anschluss erfolgt (Abhängig von der Leistungsfähigkeit des angeschlossenen Geräts, kann sich die Audioausgabe von den Audioeinstellungen des Häufigeräts unterschieden). ·Off: Wenn die Audioausgabe nicht vom HDMI AV OUT-Anschluss erfolgt. Die Audioausgabe verwendet die Einstellungen des Häufigeräts).
VIERA Link ("HDAVI Control")	·On: Die VIERA Link „HDAVI Control"- Funktion ist verfügbar (→Seite 36). ·Off
■ „Display" Register
Menu Language	·English • Français • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
On-Screen Messages	·On • Off
Background during Play Wahlen Sie den Hintergrund während der JPEG, MPEG4- und DivX-Videoiewiedergabe aus.	·Black • Grey
■ „Others" Register
FL Dimmer Änder die Helligkeitseinstellung des Gerätes displays.	·Bright • Dim ·Auto: Das Display wird abgedunkelt, die ursprüngliche Helligkeit wird wiederhergestellt, sobald irgendwelche Bedienungsvorgänge ausgeführten werden.

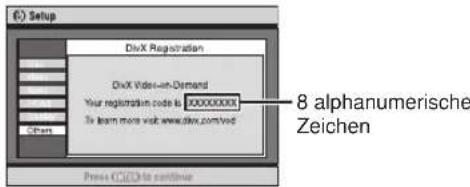

DivX Registration Zeigt den Registrierungskode des Geräts an.	Sie benötigen diesen Registrierungskode, um DivX Video-on-Demand (VOD)-Inhalt zu erwerben und abzuspielen. (→Seite 29, „Hinweise zum DivX VOD-Inhalt")
QUICK SETUP	·Yes • No
Re-initialise Setting Dient zur Rückstellung aller Einträge der Setup-Menus auf ihre werksaitigen Voreinstellungen.	·Yes: Die Password-Anzeige erscheint, wenn „Ratings" (→Seite 25) eingestellt wurde.ittegeben Sie das registrierte Password ein. Nachdem die Anzeige „INIT" vom Display verschwunden ist, schalten Sie das Gerät einzelmal aus und wieder ein. ·No

Ändern der Lautsprecher-Verzögerungszeit

Wirksam bei der Wiedergabe von Mehrkanal-Audio (nur Mittellautsprecher und Surround-Lautsprecher). Um einen optimalen Höreindruck mit 5,1-Kanal-Ton zu erzielen, müssen alle Lautsprecher, mit Ausnahme des Subwoofers, den gleichen Abstand von der Sitzposition haben. Wenn der Mittellautsprecher oder die Surround-Lautsprecher aus Platzgründen näher an der Sitzposition platziert werden müssen, stellen Sie die Verzögerungszeit ein, um die Differenzen auszugleichen.

Wenn der Abstand kleiner ist als der empfohlene Wert, ermitteln Sie die Differenz in der Tabelle und ändern Sie die aktuelle Einstellung auf den empfohlenen Wert.

Mittellautsprecher
Abstand (ungeführ)	Einstellung
30 cm 1.0 ms
60 cm 2.0 ms
90 cm 3.0 ms
120 cm 4.0 ms
150 cm 5.0 ms

Surround-Lautsprecher
Abstand (ungeführ)	Einstellung
150 cm 5.0 ms
300 cm 10.0 ms
450 cm 15.0 ms

■ Eingabe der Lautsprecher-Einstellung

1. Betätigen Sie [▲,▼] zur Wahl des Verzögerungszeit-Eingabefelds, und drücken Sie dann [ENTER]. 2. Betätigen Sie [▲,▼] zur Einstellung der Verzögerungszeit, und drücken Sie dann [ENTER].

Abschluss der Lautsprechereinstellung: Drücken Sie [ ] zur Auswahl von „Exit“ und dann [ENTER].

Hinweis

Wenn Sie die Surround-Lautsprechereinstellung für Dolby Digital ändern, ändert sich auch die Einstellung für Dolby Pro Logic II. Beispiel: Sind die Einstellungen für MUSIC die gleichen wie die für Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	MUSIC MOVIE
0 ms 0 ms	10 ms
5 ms 5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Tipps zur Erstellung von Daten-Discs

• Wenn es mehr als acht Gruppen gibt, werden von der achten Gruppe an alle Gruppen in der Menüanzeige auf einer vertikalen Linie dargestellt. Die Darstellungsreihenfolge des Bildschirmmenüs kann von der Anzeige des Computerbildschirms abweichen.
• Das Gerät kann keine Dateien abspielen, die im „Packet Writing“-Modus aufgenommen worden sind.

DVD-RAM

• Discs müssen UDF 2.0 entsprechen.

DVD-R/RW

• Discs müssen UDF Bridge (UDF 1.02/ISO9660) entsprechen.
• Dieses Gerät unterstützt keine Multisessions. Es wird nur die Standard-Sitzung abgeschlossen.

CD-R/RW

• Discs müssen dem Standard ISO9660 Level 1 oder 2 (außer erweiterte Formate) entsprechen.
• Dieses Gerät unterstützt Multisession. Halten Sie die Anzahl der Sessions so klein wie möglich, um Probleme zu vermeiden.

Benennung von Ordnern und Dateien

Dieses Gerät behandelt Dateien als Inhalt und Ordner als Gruppen.

Versehen Sie Ordner- und Dateinamen bei der Aufzeichnung mit Präfix-Nummern. Die Nummern sollen eine einheitliche Anzahl von Ziffern enthalten und die gewünschte Wiedergabereihenfolge einhalten (dies funktioniert hin und wieder nicht). Dateien müssen jeweils eine der folgenden Erweiterungen besitzen (siehe unten).

WMA (Erweiterung: „WMA" oder „wma")

• Kompatible Komprimierungsrate: zwischen 48 kbps und 320 kbps.
• Sie können keine kopiergeschützten WMA-Dateien wiedergeben.
• Dieses Gerät unterstützt keine Multiple Bit Rate (MBR).

MP3 (Erweiterung: „MP3“ oder „mp3")

• Kompatible Komprimierungsrate: zwischen 32 kbps und 320 kbps.
• Dieses Gerät unterstützt keine ID3-Tags.
• Kompatible Abtastfrequenzen:

DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 und 48 kHz - CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 und 48 kHz

Beispiel: MP3-Stammverzeichnis

JPEG (Erweiterung: „JPG“, „jpg“, „JPEG“ oder „jpeg“)

• Es werden JPEG-Dateien angezeigt, die mit einer Digitalkamera aufgenommen wurden, die der Norm DCF (Design rule for Camera File system) Version 1.0 entsprechen. Dateien, die mit Computer-Bearbeitungssoftware für Bilder verändert, editiert oder gespeichert wurden, werden möglicherweise nicht angezeigt.
• Dieses Gerät ist nicht geeignet zur Anzeige von Laufbildern, MOTION JPEG und ähnlichen Formaten sowie von Standbildern eines anderen Formats als JPEG (Beispiel: TIFF) oder zur Wiedergabe von Bildern mit eingefügtem Tonmaterial.

MPEG4 (Erweiterung: „ASF“ oder „asf“)

• Sie können mit diesem Gerät MPEG4-Daten [entsprechend den SD VIDEO-Spezifikationen (ASF-Norm)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem] abspielen, die mit den Panasonic SD Multi Cameras oder DVD-Videorecordern aufgenommen wurden.
• Das Aufnahmedatum kann sich vom tatsächlichen Datum unterscheiden.

DivX (Erweiterung: „DIVX“, „divx“, „AVI“ oder „avi“)

• Sie können alle Versionen von DivX® Video wiedergeben (einschließlich DivX®6) [DivX Videosystem/MP3, Dolby Digital oder MPEG Audiosystem] im Standardwiedergabemodus von DivX® Media Dateien. Funktionen, die mit DivX Ultra hinzugefügt werden, werden nicht unterstützt. DivX-Dateien, die größer als 2 GB sind und keinen Index haben, werden auf diesem Gerät möglicherweise nicht richtig wiedergegeben.
• Dieses Gerät unterstützt alle Auflösungen bis maximal 720 × 480 (NTSC)/720 × 576 (PAL).
• Sie können bei diesem Gerät bis zu acht Arten Audio und Untertitel auswählen.

DivX Video-on-Demand (VOD)-Inhalt ist zum Urheberrechtschutz verschlüsselt. Um DivX VOD-Inhalt auf diesem Gerät abzuspielen, müssen Sie es zuerst registrieren.

Folgen Sie den Anweisungen zum Kauf von DivX VOD-Inhalt, um den Geräte-Registrierungscode einzugeben und das Gerät zu registrieren. Weitere Informationen zu DivX-VOD finden Sie auf www.divx.com/vod.

■ Anzeigen des Geräte-Registrierungscodes

(⇒ Seite 27, "DivX Registration" im Register "Others")

• Wir empfehlen, dass Sie sich den Code notieren, um ihn nachschlagen zu können. Nachdem Sie zum ersten Mal DivX VOD-Inhalt abgespielt haben, wird unter "DivX Registration" ein anderer Registrierungscode angezeigt. Verwenden Sie diesen Registrierungscode nicht, um DivX VOD-Inhalt zu erwerben. Wenn Sie mit diesem Code DivX VOD-Inhalt erwerben und den Inhalt dann auf diesem Gerät abspielen, können Sie keinen Inhalt mehr abspielen, den Sie mit dem vorherigen Code erworben haben.
• Wenn Sie DivX VOD-Inhalt mit einem anderen Registrierungscode als dem des Geräts erwerben, können Sie diesen Inhalt nicht abspielen. („Authorization Error“ wird angezeigt.)

■ Hinweise zu DivX-Inhalt, der nicht unbegrenzt abgespielt werden kann

Bestimmter DivX VOD-Inhalt kann nicht unbegrenzt abgespielt werden. Wenn Sie diesen Inhalt abspielen, wird die verbleibende Anzahl der Abspielvorgänge angezeigt. Sie können diesen Inhalt nicht mehr abspielen, wenn die verbleibende Anzahl Null erreicht hat. („Rented Movie Expired“ wird angezeigt.)

Beim Abspielen dieses Inhalts

Die verbleibende Anzahl der Abspielvorgänge reduziert sich um eins, wenn Sie [d] drücken oder [-SETUP] gedrückt halten. - Sie [■, STOP] drücken. (Drücken Sie [■, PAUSE], um die Wiedergabe anzuhalten.) - Sie [▶,▶] (überspringen) oder [▶,▶] (langsam/suchen) etc. drücken und bei einem anderen Inhalt oder dem Beginn des aktuellen Inhalts ankommen. Die Fortsetzungs-Funktion (→Seite 17, Stopp) wird nicht aktiviert.

Manuelle Abstimmung

1 Auswählen von „FM".

SELECTOR

(Hauptgerät)

ODER

(Fernbedienung)

2 Auswählen von „MANUAL“.

(Hauptgerät)

3 Auswählen der Frequenz.

ODER

(Hauptgerät)

(Fernbedienung)

Halten Sie [TUNE] so lange gedrückt, bis sich die Frequenzanzeige schnell fortlaufend zu ändern beginnt, um den automatischen Sendersuchlauf zu starten. Sobald ein Sender abgestimmt worden ist, stoppt der Sendersuchlauf.

Speichern des Kanals

Für FM können bis zu 30 Sender eingestellt werden.

1. Während des Empfangs eines Radiosenders drücken Sie [ENTER].
2. Während Frequenz und „PGM.“ auf dem Display blinken, drücken Sie die Zifferntasten, um den Kanal auszuwählen.

So wählen Sie eine 2-stellige Nummer: Beispiel: Um 12 auszuwählen

• Als Alternative können Sie [V, ∧] betätigen und anschließend [ENTER] drücken.

Ein ggf. in dem gewählten Speicherplatz bereits eingespeicherter Festsender wird durch die Einspeicherung eines neuen Senders gelöscht.

Abrufen von Festsendern

1 Auswählen von „FM“.

2 Auswählen des Senders.

AUF

• Alternativ hierzu können Sie auch [V, A] drücken. Um diesen Schritt am Hauptgerät durchzuführen, drücken Sie zuerst [-TUNE MODE], um „PRESET" auszuwählen. Anschließend drücken Sie [V TUNE.A], um den Sender auszuwählen. Bei Empfang einer UKW-Stereosendung leuchtet im Display „ST" auf.

Bei stark verrauschtem Empfang im UKW

Nur Hauptgerät

Halten Sie [-FM MODE] gedrückt, um „MONO" anzuzeigen.

Halten Sie [-FM MODE] nochmals gedrückt, um den Modus zu löschen.

Der Modus wird auch gelöscht, wenn Sie die Frequenz wechseln.

Automatische Einspeicherung von Festsendern

1 Auswählen von „FM".

ODER

(Hauptgerät)

(Fernbedienung)

2 Gedrückthalten.

(Hauptgerät)

(Fernbedienung)

Lösen Sie die Taste, sobald FM AUTO angezeigt wird

Der Tuner stellt sich auf die niedrigste Frequenz ein und beginnt, alle Sender, die er empfangen kann, aufsteigend in den Kanälen zu speichern.

• SET OK" wird angezeigt, sobald die Sender eingestellt sind, und das Radio stellt den zuletzt festgelegten Sender ein.
• „ERROR" wird angezeigt, wenn eine automatische Einspeicherung nicht möglich war. In einem solchen Fall müssen Sie die Festsender manuell einspeichern (→ siehe links).

RDS-Empfang

Dieses Gerät kann die Textdaten anzeigen, die vom Radiodaten-System (RDS) in bestimmten Ländern übertragen werden.

Wenn der momentan empfangene Sender RDS-Signale ausstrahlt, erscheint die Anzeige „RDS" im Display.

Bei Auswahl von ,FM"

FUNCTIONS

PS (Voreinstellung) → PTY → FREQ

PS : Programmservice PTY : Programmtyp FREQ: Frequenzanzeige

Programtyp-Anzeigen
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M-O-R-M×	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

*M-O-R-M=Abkürzung von „Middle-of-the-Road music

Hinweis

Bei ungünstigen Empfangsbedingungen erscheinen die RDS-Anzeigen u.U. nicht im Display.

Hinweis

• Die folgenden Toneffekte stehen eventuell nicht zur Verfügung oder haben keine Auswirkung je nach Art der Quelle, Disc, Aufnahmeformat oder bei Benutzung von Kopfhörern. Bei bestimmten Quellen kann es vorkommen, dass die Klangqualität durch den Gebrauch dieser Soundeffekte beeinträchtigt wird. In einem solchen Fall schalten Sie die Soundeffekte aus.
• Es ist nicht möglich, den Surround-Verstärker, EQ und Super Surround gleichzeitig anzuschalten.

Verbessern des Mittellautsprecher-Klangs: Center Focus

Dies gilt nur für Discs, bei denen der Dialogton auf dem Mittelkanal aufgezeichnet ist.

Diese Funktion vermittelt den akustischen Eindruck, dass der Ton des Mittellautsprechers aus dem Inneren des Fernsehgerätes kommt.

C FOCUS ON ↔ C FOCUS OFF

• Bei aktivierter Dolby Pro Logic II-Betriebsart steht diese Funktion entsprechend zur Verfügung.

Einstellen der Bassstärke: Subwoofer-Ausgangspegel

Die Stärke des Basses lässt sich einstellen. Das Gerät wählt je nach Art der Wiedergabequelle automatisch die am besten geeignete Einstellung.

• Wenn AV, Aux oder Digital In Modus gewählt sind

SUB W 1 (Voreinstellung) → SUB W 2

SUBW4 < SUBW3

• Bei Auswahl einer anderen Quelle

SUB W 2 (Voreinstellung) → SUB W 3

SUBW1 ← SUBW4

• Um die aktuelle Einstellung zu überprüfen, drücken Sie [SW.LEVEL]. Die von Ihnen gewählte Einstellung wird beibehalten und jedes Mal wieder aufgerufen, wenn Sie diese Art der Quelle abspielen.

Verbessern des Surround-Soundeffekts: Surround Enhancer

Automatische Anpassung jedes Lautsprechers, um den Surround-Sound-Effekt des Mehrkanalaudios zu verstärken. Bei der Wiedergabe eines Zwei-Kanal-Audios wird das Audio des L/R-Frontlautsprechers auch über die restlichen Lautsprecher ausgegeben, was einen Surround-Sound-Effekt erzeugt.

SRD ENH ON ↔ SRD ENH OFF

(Gedrückt halten)

Ändern des Klangcharakters: Equalizer-Modus (EQ)

HEAVY: Verleiht Rockmusik mehr Durchschlagskraft.

CLEAR: Sorgt für transparente Höhen.

SOFT: Für Hintergrundmusik geeignet.

FLAT: Deaktiviert (linearer Frequenzgang) (werkseitige Voreinstellung).

Zum Überprüfen der aktuellen Einstellungen drücken Sie [-EQ]. - Sie können den Ausgangspegel der Surround-Lautsprecher einstellen, um den optimalen Surround-Effekt zu erzielen (→ Seite 32, Einstellen der Lautstärke für jeden Lautsprecher: Einstellung des Lautsprecher-Ausgangspegels). - Es ist nicht möglich, den EQ und den Super-Surround-Verstärker gleichzeitig zu aktivieren.

Verbessern des Stereoklangs: Super Surround

Movie: Verwenden Sie diesen Modus, wenn Sie Spielfilmsoftware wiedergeben.

Music: Fügt Surround-Effekte zur Stereoquelle hinzu.

Off: Abbrechen

• Dies funktioniert nur im Modus FM, AV, Music P und AUX.
• Super Surround und EQ können gleichzeitig aktiviert werden.

Verbessern des Stereoklangs: Dolby Pro Logic II

Außer DivX

Bei Dolby Pro Logic II handelt es sich um ein fortschrittliches Decodersystem, das einen 5-kanaligen Surround-Sound (linker und rechter Frontkanal, Mittelkanal, linker und rechter Surround-Kanal) aus Stereoklangquellen erzeugen kann, auch wenn diese nicht speziell im Dolby Surround Format codiert sind.

Movie: Spielfilme, aufgenommen in Dolby Surround.

Music: Stereoquellen

Off: Abbrechen

• Diese Funktion steht nur im DVD/CD, USB und Digital In Modus zur Verfügung.
• [D]PL II" leuchtet bei bestehendem Effekt auf.
• Diese Funktion steht nicht zur Verfügung, wenn Audio die Ausgabe vom HDMI AV OUT Anschluss ist.

Einstellen der Lautstärke für jeden Lautsprecher: Einstellung des Lautsprecher-Ausgangspegels

Bei dieser Einstellung handelt es sich um eine weitere Möglichkeit, wie Sie einen optimalen Surround-Effekt erzielen können.

Vorbereitung

1 Im Stoppmodus und ohne Bildschirmanzeige Erzeugen eines Testsignals.

L: Frontkanal links

C: Mitte

R: Frontkanal rechts

Surroundrechts

LS: Surround links - Über den Subwoofer-Kanal (SW) erfolgt keine Ausgabe des Testsignals.

2 Einstellen des normalerweise zur Wiedergabe verwendeten Lautstärkepegels.

3 Einstellen des Ausgangspegels für jeden Lautsprecher.

ODER

• Stellen Sie den Ausgangspegel aller übrigen Lautsprecher so ein, dass ihr Ton an der Hörposition die gleiche Lautstärke wie der von den Frontlautsprechern abgegebene Ton zu besitzen scheint. C, RS, LS: -6 dB bis +6 dB

Abschalten des Testsignals

Drücken Sie nochmals [TEST].

Justieren des Lautsprecher-Ausgangspegels während der Wiedergabe

[Diese Funktion steht bei der Wiedergabe von mehrkanaligen Audiodaten oder bei Dolby Pro Logic II zur Verfügung.]

1. Halten Sie [-CH SELECT] zur Wahl des Lautsprechers gedrückt.

SW: Subwoofer

• Der Ausgangspegel des Subwoofers (SW) kann nur eingestellt werden, wenn ein Subwoofer-Kanal auf der Disc aufgezeichnet ist.
• SW" wird im Display nicht angezeigt und ist nicht einstellbar, wenn „PL II" aufleuchtet.
• S" wird im Display angezeigt, wenn mit Super Surround „MOVIE“, „MUSIC“ ausgewählt wird. (→Seite 31). In diesem Fall können Sie die Surround-Lautsprecherhöhen gleichzeitig mit [▲,▼] anpassen.

S: -6 dB bis +6 dB

1. Drücken Sie [▲] (Erhöhen) oder [▼] (Verringern), um den Ausgangspegel für jeden Lautsprecher wunschgemäß einzustellen.

C, RS, LS, SW: -6 dB bis +6 dB

(L, R: Nur die Balance kann eingestellt werden.)

• Einstellen der Balance der Frontlautsprecher: Während „L“ oder „R“ ausgewählt ist, drücken Sie [▲, ▼].

Optionale Antennenanschlüsse

Wenn sich mit den mitgelieferten einfachen Antennen keine zufriedenstellende Empfangsqualität erzielen lässt, empfiehlt sich der Gebrauch von Außenantennen.

UKW-Außenantenne (Verwendung einer Fernsehantenne)

Trennen Sie die UKW-Zimmerantenne ab. Die Außenantenne sollte von einem fachlich qualifizierten Techniker installiert werden.

Hinweis

Trennen Sie die Antenne ab, wenn das Gerät nicht verwendet wird. - Verwenden Sie die Außenantenne auf keinen Fall während eines Gewitters.

Fakultative Verbindung für Set-Top-Box

• Um das Audio vom Fernseher zu hören, müssen Sie den passenden Ausgang am Fernseher wählen (Beispiel: Monitor). Audio vom Fernseher
• Drucken Sie [EXT-IN] (→Seite 37), um den „AV“-Audioeingang auf der Fernbedienung zu wählen.

Optionale Audioverbindung für Videokassettenrecorder oder Fernsehgerät

Drücken Sie [EXT-IN] (→ Seite 15), um „AUX“ als Quelle für den Audio-Input zu wählen.

Diese Audioverbindung gestattet Ihnen, Audiowiedergaben von Ihrem Videokassettenrecorder oder Fernsehgerät über Ihr Heimkino-System wiederzugeben.

Optionale Music Port Verbindung und Betrieb

Über den Musikanschluss (Music Port) kann der Klang eines externen Geräts (Beispiel: MP3-Player) über das Heimkino-System ausgegeben werden.

Vorbereitung

Vergewissern Sie sich zur Vermeidung von verzerrtem Klang, dass alle eventuell vorhandenen Vorentzerrungsfunktionen Ihres externen Geräts inaktiviert sind.

1. Verringern Sie die Lautstärke, bevor Sie ein externes Gerät (separat erhältlich) anschließen. Kopfhörerstecker: 3,5 mm-Mini-Stereostecker

2. Auswählen von „MUSIC P.“.

USB → AV → AUX → D-IN (Digital In) MUSIC P.

3. Stellen Sie die Lautstärke des externen Geräts auf ein normales Niveau ein und anschließend die Lautstärke des Hauptgeräts.

• Sie können Surround Sound genießen, wenn der Super Surround (MOVIE, MUSIC) aktiviert wird. (→ Seite 31).

Wahlweise USB Verbindung und Betrieb

WMA MP3 JPEG MPEG4

Die USB-Konnektivität ermöglicht Ihnen den Anschluss und das Abspielen von Titeln oder Dateien von USB-Massenspeichergeräten, in der Regel USB-Speichergeräten. ("Bulk only"-Transfer)

Vorbereitung

Bevor Sie überhaupt ein USB-Massenspeichergerät mit dem Hauptgerät verbinden, stellen Sie sicher, dass von den darin gespeicherten Daten eine Sicherungskopie angelegt wurde.

Es ist nicht empfehlenswert, ein USB-Verlängerungskabel zu verwenden. Das USB-Gerät wird vom Hauptgerät nicht erkannt.

1 Schließen Sie das USB-Massenspeichergerät an (separat erhältlich).

USB-aktiviertes Gerät (separat erhältlich)

Es ist nicht empfehlenswert, ein USB-Verlängerungskabel zu verwenden. Ein Gerät, das über ein Kabel verbunden wird, wird vom Hauptgerät nicht erkannt.

2 Um „USB“ als Quelle auszuwählen, drücken Sie mehrmals die Taste.

Beispiel:

3 Passen Sie die Lautstärke des Hauptgeräts an.

4 Beginnen Sie die Wiedergabe, indem Sie den Titel von dem USB-Massenspeichergerät auswählen.

Zum vorhergehenden Bildschirm zurückkehren: Drücken Sie [-RETURN]

Andere Betriebsfunktionen sind ähnlich den in „FUNKTIONEN DES DVD-PLAYERS" (→Seite 16 bis 29) beschriebenen.

Wahlweise USB-Verbindung und Betrieb (Fortsetzung)

Kompatible Geräte

• Geräte, die als USB-Massenspeicher-Klasse definiert werden:
• USB-Geräte, die nur „Bulk only“-Transfer unterstützen.
• USB-Geräte, die USB 2.0 bei voller Geschwindigkeit unterstützen.

Unterstützte Formate

	Datumname	Dateierweiterung
Standbild der JPEG	.jpg	.jpeg
Music MP3	WMA	.mp3 wma
Vidéo MPEG4	*	.asf

Für Panasonic D-Snap/DIGA

Hinweis

CBI (Control/Bulk/Interrupt) wird nicht unterstützt. - Digitalkameras, die das PTP-Protokoll verwenden oder die bei Anschluss an einen PC eine zusätzliche Programminstallation erfordern, werden nicht unterstützt. - Ein Gerät, das ein NTFS-Dateisystem verwendet, wird nicht unterstützt. [Nur das FAT 12/16/32 (File Allocation Table 12/16/32) Dateisystem wird unterstützt]. - Je nach Sektorgröße ist es möglich, dass einzelne Dateien nicht funktionieren. - Mit Janus aktivierte MTP (Media Transfer Protocol) Geräte funktionieren nicht. Maximale Ordnergröße: 400 Ordner Maximale Dateigröße: 4000 Dateien Maximale Länge der Dateinamen: 44 Zeichen Maximale Länge des Ordnernamens: 44 Zeichen - Wird ein mehrfacher USB-Kartenleser angeschlossen, dann wird nur eine Speicherkarte ausgewählt. Normalerweise ist es die erste eingelegte Speicherkarte.

Automatische Anpassung des Lautsprecher-Ausgabeniveaus: Auto Speaker Setup

PT850

Die Niveau-Einstellungen der Lautsprecher können gemäß den Anforderungen Ihres Raumes optimiert werden, so dass Sie die perfekte Surround-Sound-Erfahrung genießen können. Unter Verwendung des mitgelieferten Setup-Mikrofons passt das Hauptgerät die Balance der vorderen Lautsprecher sowie die Lautstärke des Centers und der Surround-Lautsprecher automatisch an.

Der Auto Speaker Setup der Lautsprecher sollte in einer so leisen Umgebung wie möglich erfolgen. Laute Stimmen, Lärm durch Klimaanlagen oder heftiger Wind können zu falschen Einstellungen führen, da die Signale der Lautsprecher verfälscht werden.

Vorbereitung

• Schalten Sie den Fernseher aus, ehe Sie den Auto Speaker Setup starten.
• Vergewissern Sie sich, dass „DVD/CD“ als Quelle gewählt ist und sich keine Discs im Gerät befinden.
• Stellen Sie sicher, dass die Kopfhörer nicht angeschlossen sind.

1 Im Stoppmodus schließen Sie das Mikrofon an. 2 Platzieren Sie das Mikrofon in der tatsächlichen Sitzposition (im Sitzen auf Ohrhöhe). 3 Beginnen Sie die Installation.

• Das Testsignal erfolgt von jedem der Lautsprecher. „COMPLETE“ wird angezeigt, sobald die automatische Lautsprecherinstallation beendet ist.

• „CANCEL“ wird angezeigt, wenn die automatische Lautsprecherinstallation abgebrochen wird.

Hinweis

• Die Audioeinstellungen werden auf die Standardeinstellung zurückgesetzt, wenn die automatische Lautsprecherinstallation abgebrochen wird.

Die Verwendung von VIERA Link „HDAVI Control™“

Was ist VIERA Link „HDAVI Control“?

VIERA Link „HDAVI Control“ ist eine praktische Funktion, die verbundene Vorgänge dieses Geräts und eines Panasonic Fernsehers (VIERA) mittels „HDAVI Control“ ermöglicht. Sie können diese Funktion verwenden, indem Sie das Gerät mit dem HDMI-Kabel verbinden. Für Einzelheiten des Betriebs siehe die Bedienungsanleitung der angeschlossenen Geräte.

Dieses Gerät unterstützt die „HDAVI Control 2“-Funktion. Der TV mit „HDAVI Control 2“-Funktion macht folgenden Vorgang möglich:

VIERA Link Control nur mittels der Fernbedienung des TV (für „HDAVI Control 2“ (→ Seite 37))

Vorbereitung

• Stellen Sie sicher, dass die HDMI-Verbindung (→ Seite 11) durchgeführt wurde.
• Stellen Sie sicher, dass das Scart-Kabel nicht angeschlossen ist.
• Setzen Sie „VIERA Link" auf "On". (→Seite 27, „HDMI" Register).
• Um den Anschluss zu vervollständigen und zu aktivieren, schalten Sie alle VIERA Link „HDAVI Control" kompatiblen Geräte ein und stellen Sie den Fernseher auf den entsprechenden HDMI Input-Modus für Ihr Home Theater System.
• Bestätigen Sie die Punkte oben einmal, wenn der Anschluss oder die Einstellungen sich verändern.

One Touch Play

Sie können mit einem einzigen Druck der Taste das Hauptgerät und das Fernsehgerät anschalten und in der Wiedergabeposition eine Disc wiedergeben.

ONE TOUCH PLAY

Lautsprecher werden automatisch aktiviert (→ siehe rechts). - Diese Funktion funktioniert auch, wenn Sie [▶, PLAY] auf der Fernbedienung des Home Theater Systems im Standby-Modus drücken.

Hinweis

• Die Wiedergabe wird möglicherweise nicht sofort auf dem Fernseher angezeigt. Falls Sie den Anfang der Wiedergabe verpassen, drücken Sie [▶] oder [▶] um zum Anfang der Wiedergabe zurückzukehren.

Auto input wechseln

• Wenn Sie den Fernseher-Input umstellen auf:
• TV Tuner-Modus, wechselt das Home Theater System automatisch zu „AUX" oder „D-IN". HDMI Input-Modus, wechselt das Home Theater System automatisch zu „DVD/ CD" wenn es sich im TV"oder D-IN" Modus befindet.
• Wenn Sie die Disc-Wiedergabe starten, wechselt der Fernseher automatisch in den HDMI Input-Modus für das Home Theater System. Um den Modus dieser Funktion umzuschalten, drücken Sie [-SETUP] während das Hauptgerät sich im „AUX" oder „D-IN" Modus befindet.

Die Standardeinstellung lautet "AUX"

Lautsprecher-Steuerung

Sie können wählen, ob die Audio-Ausgabe über das Home Cinema System oder die Lautsprecher des Fernsehers erfolgt, indem Sie die Einstellung des Fernseher-Menüs verwenden. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung Ihres Fernsehers.

Home Cinema

Theater-Lautsprecher sind aktiv.

• Wenn sich das Home Theater System im Standby-Modus befindet, wird durch Wechseln der Fernseher-Lautsprecher zu Theater-Lautsprecher im Fernseher-Menü automatisch das Home Theater System eingeschaltet und „AUX“ oder „D-IN“ als Quelle gewählt. Die Lautsprecher des Fernsehers werden automatisch auf stumm gestellt.
• Mit der Lautstärke- oder Stumm-Taste (Mute) steuern Sie die Lautstärke (die Lautstärke wird an der FL-Anzeige des Hauptgeräts angezeigt).
• Um die Einstellung „Stumm“ abzubrechen, können Sie auch die Fernbedienung (→ Seite 15) des Home Theaters verwenden.
• Wenn Sie das Home Theater System ausschalten, werden die Lautsprecher des Fernsehers automatisch aktiviert.

TV

Lautsprecher des Fernsehers sind aktiv.

Die Lautstärke des Home Theater Systems ist 0. - Diese Funktion arbeitet nur, wenn „DVD/CD“, „USB“, „AUX“ oder „D-IN“ als Quelle am Home Theater System gewählt sind. Die Audio-Ausgabe ist 2-Kanal-Audio.

• Wenn Sie zwischen Theater- und Fernseher-Lautsprechern wechseln, erscheint auf dem TV-Bildschirm ein paar Sekunden lang nichts. × Um umzuschalten, welche Input-Quelle das Hauptgerät automatisch verwendet, drücken Sie [-SETUP], während sich das Hauptgerät im „AUX“- oder „D-IN“-Modus befindet.

Die Standardeinstellung lautet „AUX“.

"Power off"-Verbindung

Wenn der Fernseher ausgeschaltet wird, geht das Home Theater System automatisch in den Standby-Modus.

• Diese Funktion arbeitet nur, wenn „DVD/CD“, „USB“, „AUX“ oder „D-IN“ als Quelle am Home Theater System gewählt ist.
• Wenn der Fernseher eingeschaltet wird, schaltet sich das Home Theater System nicht automatisch ein. (Bei der Verbindung ist kein Strom verfügbar.)
• Für den „AUX“- oder „D-IN“-Modus kann die Power-off-Verbindung (Strom aus) so eingestellt werden, dass sie mit dem einen oder anderen arbeitet. Um den Modus, mit dem diese Funktion arbeitet, umzustellen, drücken Sie [-SETUP], während sich das Hauptgerät im „AUX“- oder „D-IN“-Modus befindet.

Die Standardeinstellung lautet "AUX".

Hinweis

Nur das Home Theater System schaltet ab, wenn Sie [O] drücken. Andere mit VIERA Link „HDAVI Control" kompatible Geräte bleiben an.

VIERA Link Control nur mit Fernbedienung des Fernsehers (für „HDAVI Control 2“)

Sie können die Disc-Menüs des Home Theater Systems mittels der Fernseher-Fernbedienung unter Verwendung der Quelle „DVD/CD“ oder „USB“ steuern. Wenn Sie die Fernseher-Fernbedienung bedienen, schauen Sie sich die nachfolgende Abbildung der Betriebstasten an.

1. Wählen Sie das Betriebsmenü des Theaters unter Verwendung der Einstellungen des Fernseher-Menüs. (Einzelheiten entnehmen Sie bitte der Bedienungsanleitung Ihres Fernsehers.)

Das Home Theater System schaltet automatisch auf „DVD/CD“, wenn es sich im „AUX“- oder „D-IN“-Modus befindet.

Um den Modus dieser Funktion umzuschalten, drücken Sie [-SETUP], während das Hauptgerät sich im „AUX“- oder „D-IN“-Modus befindet.

Die Standardeinstellung lautet "AUX".

1. Wählen Sie das Gewünschte aus.
2. „TOP MENU“: Disc-Top-Menü wird angezeigt.

(→ Seite 17, 19)

oder Programmliste (→ Seite 20).

-MENU: Zeigt Disc-Menü

(→ Seite 17, 19)

oder Play-Liste

(→ Seite 20).

Control Panel: für die Gang

für Discs sind verfügbar.

ENTER/

PLAY

-RETURN

Hinweis

• Je nach Menü sind manche Vorgänge über die Fernbedienung des Fernsehers nicht verfügbar. Das Control Panel kann direkt über eine Taste der Fernbedienung des Fernsehers gewählt werden (Beispiel: [OPTION]).

Ansteuerung des Fernsehgerätes

Sie können die Fernbedienung zum Ansteuern eines Panasonic Fernsehgerätes verwenden.

Richten Sie die Fernbedienung auf das Fernsehgerät.

Zum Ein- und Ausschalten des Fernsehgeräts

Umschalten des Video-Ausgangsmodus des Fernsehgeräts

Einstellen der Lautstärke

Zur Audiowiedergabe vom Fernsehgerät über Ihr Heimkino-System

Vorbereitung

Schließen Sie das anzusteuernde Gerät wie im Abschnitt „Schließen Sie es an den SCART-Anschluss des Fernsehgeräts an“ (→ Seite 11) an.

Drücken Sie [EXT-IN], um „AV“ als Quelle auszuwählen. Drehen Sie die Lautstärke am Fernsehgerät ganz zurück und stellen Sie den gewünschten Lautstärkepegel dann an dem Gerät ein.

Hinweis

• Bestimmte Modelle können u.U. nicht einwandfrei über diese Fernbedienung angesteuert werden.
• Sie können 5.1-Kanal Surround Sound genießen, wenn Sie den Super Surround (MOVIE, MUSIC) aktivieren. (→ Seite 31).

Bedienung der Kabelfernsehbox, des Digital- oder Satellitenempfängers

Dieses Gerät kann die Surround-Signale decodieren, die über Kabelfernsehboxen und Digital- oder Satellitensender empfangen werden. Sie finden detaillierte Informationen hierzu in der Bedienungsanleitung Ihres jeweiligen Zubehörs. Bei diesem Anschluss können nur Dolby Digital- und PCM-Signale abgespielt werden.

Um „D-IN“ (Digital In) als Quelle auszuwählen, drücken Sie mehrmals die Taste.

Wenn „D-IN“ als Programmquelle gewählt wurde, stehen folgende Soundeffekte zur Auswahl. (Diese Funktionen stehen nur bei Dolby Digital oder PCM zur Verfügung - ausgenommen hiervon ist der Audio Mode (Audiomodus), der nur in Verbindung mit Dolby Digital Dual Mono funktioniert.)

PCM FIX Mode

Gedrückt halten. [▶]. (Fernbedienung)

PFIX ON: Wählen Sie diese Einstellung, wenn nur PCM-Signale empfangen werden.

PFIX OFF (Voreinstellung): Wählen Sie diese Einstellung, wenn Dolby Digital- und PCM-Signale empfangen werden.

DRC ON: Sorgt selbst bei einem niedrigen Lautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leisesten und den lautesten Passagen komprimiert wird. Diese Funktion ist besonders praktisch beim Betrachten von Spielfilmen spät nachts. (Funktioniert nur bei Dolby Digital)

DRC OFF (Voreinstellung)

Audio Mode

Gedrückt halten. [▲]. AUDIO ST, AUDIO L, AUDIO R ("AUDIO L" und "AUDIO R" werden nur beim Signal Dolby Digital Dual Mono angezeigt.)

Dolby Pro Logic II (→Seite 32)

Drücken Sie [XIIPLII].

Hinweis

Audiodaten, die über die Buchse OPTICAL IN eingespeist werden, können nicht über die HDMI-Buchse ausgegeben werden.

Ändern des Hauptgeräts und der Fernbedienung

Die Fernbedienung und das Hauptgerät werden werkseitig auf den „REMOTE 1" Modus eingestellt. Falls ihre Fernbedienung während des Betriebs andere Geräte kontrolliert, können Sie auf den „REMOTE 2" Modus umschalten.

Umschalten auf den „REMOTE 2“ Modus

1 Während Sie auf dem Hauptgerät [▶/▶] gedrückt halten, ②

(Gedrückthalten)

erscheint im Display des Hauptgeräts „REMOTE 2“.

2 Aktivieren des „REMOTE 2“ Modus

(Halten Sie die Taste für 2 Sekunden gedrückt)

Rückkehr in den „REMOTE 1“ Modus

Führen Sie die oben beschriebenen Schritte 1 und 2 durch, verwenden aber [1] statt [2] für beide Schritte („REMOTE 1“ erscheint auf dem Hauptgerät während Schritt 1).

Die Fernbedienung ist für das Hauptgerät nicht aktiv, wenn beide Modi unterschiedlich sind.

Wenn Sie die Fernbedienung aktivieren, erscheint im Display des Hauptgeräts „REMOTE 1“ oder „REMOTE 2“.

• Falls „REMOTE 1“ erscheint (Das Hauptgerät befindet sich im „REMOTE 1“ Modus.)

Halten Sie auf der Fernbedienung die Tasten [ENTER] und [1] für mindestens 2 Sekunden gedrückt.

• Falls „REMOTE 2“ erscheint (Das Hauptgerät befindet sich im „REMOTE 2“ Modus.)

Halten Sie auf der Fernbedienung die Tasten [ENTER] und [2] für mindestens 2 Sekunden gedrückt.

Hinweis

Sie können immer noch das Fernsehgerät mit der Fernbedienung bedienen (→ Seite 37), auch wenn Sie auf einen anderen Modus schalten.

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der in der Tabelle angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Stromzufuhr Bezugsseite

Kein Strom.	Schließen Sie das Netzkabel fest an. 10
Der Player wird automatisch in den Bereitschaftsmodus geschellt.	Die Einschlaf-Zeitschaltuhr war eingeschelt und hatte das festgelegte Zeitlimit erreicht.	15
Eine Funktion sprecht nicht an oder steht nicht zur Verfügung
Das Gerät sprecht nicht auf die Betätigung von Funktionstaten an.	Dieser Player kann keine außer den in dieser Bedienungsanleitung angegebenen Discks wiedergeben.	13
	Unter Umständen liegt eine durch Blitz, statische Elektrizität oder andere externe Faktoren verursachte Störung des Gerätes vor. Schalten Sie das Gerät einmal aus und dann wieder ein. Alternativ schalten Sie das Gerät aus, trennen den Netzstecker von der Netzsteckdose und schreiben him dann wieder an.	—
	Kondensation hat sich gebildet: Warten Sie 1 bis 2 Stunden, um sie verdampfen zu halten.	—
Das Gerät sprecht nicht auf eine Betätigung von Funktionstaten an der Fernbedienung an.	Prüfen Sie, ob die Batterien korrekt eingesetzt sind.	5
	Die Batterien sind erschöft: Ersetzen Sie die Batterien durch neue.	5
	Richten Sie die Fernbedienung bei der Tastenbetätigung auf das Display.	14
Kein Bild oder Ton.	Überprüfen Sie die Video- oder Lautsprecheranschluss.	—
	Überprüfen Sie die Stromzufahr oder die Eingangseinstellung des angeschlossenen Geräts und des Hauptgeräts.	—
	Überprüfen Sie, ob Material auf der Disc aufgezeichnet ist.	—
Sie haben das Kindersicherungs- Password vergessen.	Halten Sie im Stoppzustand und bei Wahl von „DVD/CD" als Programmquelle gleichzeitig [■] am Hauptgerät und [≥10] an der Fernbedienung so lange gedrückt, bis die Anzeige „Initialised" vom Fernsehschirm verschwindet. Schalten Sie den Player aus und wieder ein. Alle Einstellungen werden auf ihre Standardwerte zurückgestellt.	—
Fahren Sie eine Rückstellung auf die werkseitigen Voreinstellungen aus.
Die VIERA Link Funktion sprecht nicht an.	Abhängig von der Voraussetzung des Heimtheater-Systems oder des angeschlossenen Geräts, ist es nötig, die Aktivierung nochmals durchzuführen, damit die Funktion korrekt arbeiten kann.	36
Andere Produkte reagieren auf die Fernbedienung.	Ändern Sie den Betriebsmodus der Fernbedienung. 38
Das Fernsehgeberkt kann nicht aktiviert werden.	Überprüfen Sie den Code der Fernbedienung für den Fernsehhersteller. 38

Das Gerät führt einen unerwünschten oder unerwarteten Betriebsvorgang aus

Vor Beginn der Wiedergabeverstreicht länger Zeit.	·Wenn ein MP3-Titel Standbilddaten enthalt, verstreicht u. U. langere Zeit,bevor die Wiedergabe beginnnt. Selfest nach Starten der Wiedergabe desTitels wird die verstrichene Spielzeit nicht korrekt angezeigt. Es handelt sichherbei um keine Störung. MP3·Dies ist bei DivX-Video so üblich. DivX	—
Ordner auf einer Daten-CDwerden nicht korrekt angezeigt.WMA MP3 JPEG MPEG4 DivX	·Ordner, die auf einer tieferen als der 8. Ebene liegen, werden als auf der 8.Ebene befni ndlich angezeigt.	—
Ein Menu erscheint während derAusführung eines Übersprungoder Suchlaufvorgangs. VCD	·Dies ist bei Video-CDs normal. —
Das Wiedergabesteuerungs-Menu erscheint nicht. VCD mitWiedergabesteuerung	·Drücken Sie [■, STOP] zweimal und dann [▶, PLAY].	—
Die Programm- undZufallswiedergabe arbeitet nicht.DVD-V	·These Funktionen stehen bei einigen DVD-Videos nicht zur Verfügung.	—
Szenen werden gelegentlichübersprungen. DVD-V DVD-VR	·Wenn Sie bei Advanced Disc Review die Lautstärke oder das Klangfeldändern, wird die Funktion ohne Bildschirmanzeige fortgesetzt. Löschen Siedie Funktion.	22
Bei Auswahl von Tonspur „2"Ändert sich die Audioausgabe nicht. DVD-A	·Auch wenn keine zweite Tonspur aufgenommen ist, werden normalerweisezwei Nummern angezeigt.	—
Die Wiedergabe startet nicht.	·Dieses Gerät spiel möglicherweise keine WMA- und MPEG4 -Discs ab, dieStandbilddaten enthalten.Lesen Sie beim Abspielen von DivX VOD-Inhalt auf der Website nach, überdie Sie den DivX VOD-Inhalt erworben haben.(Beispel: www.divx.com/vod) DivX·Wenn eine Disc CD-DA und andere Formate enthalt, ist eine ordentlicheWiedergabe eventuell nicht möglich.	—
Untertitel Bezugsseite
Die Position der Untertitel ist falsch.	• Stellen Sie die Position ein. „Subtitle Position, im Display Menu“ 23
Keine Untertitel.	• Schalten Sie die Einblendung der Untertitel ein. „Subtitle“ im Hauptmenü)Je nach Disc können Untertitel u. U. nicht angezeigt werden. DivX	2121
Die Untertitel überlappen Closed Captions.	• Löschen der Untertitel. 21
A-B repeat
Punkt B wird automatisch festgelegt.	• Das Ende einer Einheit wird zum Punkt B, wenn es erreicht wird. —
■ Menus
Ein Zugriff auf das Setup-Menüist nicht möglich.	• Wahlen Sie „DVD/CD, als Quelle aus. • Hebien Sie die Betriebsart Programm- und Zufallswiedergabe auf.	—18
■ Anomaler oder falsch wiederergegebener Klang
Der Ton ist verzerrt.	• Bei der Wiedergabe von WMA kann Rauschen auftreten. • Bei Verwendung der HDMI Ausgabe, kann u.U. das Audio nicht die Ausgabe anderer Geräte sein.	— —
Die Effekte sind unwirksam.	• Bei bestimmten Disca stehen manche Audioeffekte nicht zur Verfügung oder ihre Wirkung ist weniger stark ausgeprügt. • Dolby Pro Logic II steht nicht zur Verfügung, wenn Sie die Wiedergabegeschwindigkeit geändert haben.	— —
Während der Wiedergabe macht sich ein Brummgeräusch bemerkbar.	• Ein Netzkabel oder eine Leuchtstoff ampe befni ndet sich in der Höhe des Hauptgeräts. Halten Sie andere Elektrogeräte und Kabel von thisem Hauptgerät fern.	—
Kein Ton	• Die Tonausgabe wird möglicherweise kurz unterbrochen, wenn Sie die Wiedergabegeschwindigkeit verändern. • Je nach Erstellungssart wird der Ton möglicherweise nicht wiederlegegeben. DivX • Audio kann u.U. nicht gehört werden, wenn mehr als 4 Geräte mit dem HDMI Kabel angeschlossen sind. Verringern Sie die Anzahl an angeschlossenen Geräten. • Bei Verwendung der HDMI Verbindung, vergewissem Si es sich, dass „Audio Output“ im „HDMI“ Register auf „On“ gesetzt ist.	— — —
■ Progressives Video
Ist die progressive oder HDMI Ausgabe aktiviert, ist das Bild unscharf.	• Dieses Problem entsteht entweder durch die Editiermethode oder durch Material, das auf DVD-Video verwendet wird; aber es sollte korrigiert sein, sobald Sie eine verkettete Ausgabe verwenden. Setzen Sie im Bildmenü „Video Output Mode“ auf „480i“ oder „576i“, (Anderfalls halten Sie [CANCEL] gedrückt, um auf „480i“ oder „576i“, zu schalten) • Deaktivieren Sie die HDMI AV OUT Verbindung und verwenden Sie andere Videoverbindungen. Führten Sie die Einstellungen in der folgenden Reihenfolge durch:1 Setzen Sie „Video Mode“ im „HDMI“ Register auf „Off“.2 Setzen Sie im Bildmenü „Video Output Mode“ auf „480i“ oder „576i“(Anderfalls halten Sie [CANCEL] gedrückt, um auf „480i“ oder „576i“, zu schalten).	232723
Die Bilder sind nicht in progressiver Ausgabe.	• Wahlen Sie im Bildmenü „480p“ oder „576p“ im „Video Output Mode“ aus. • Der SCART (AV) Anschluss des Geräts gibt ein verzerrtes Signal ab, obwohl “PRG“ angezeigt wird.	2311
Closed Captions werden nicht angezeigt.	• Falls HDMI oder die progressive Ausgabe aktiviert ist, wird Closed Captions nicht angezeigt.	—

Bild abnormal oder nicht sichtbar Bezugsseite

Das Bild wird nicht korrekt auf dem Bildschirm angezeigt, oder verschwindet.	·Player und Fernsehgerät arbeiten mit entsprechenden Videosystemen. Verwenden Sie ein Mehrnormen- oder PAL-Fernsehgerät. ·Das Fernsehsystem des Fernsehgerätes stimmt nicht mit dem auf der Disc verwendenten Fernsehsystem überein. - PAL-Discs können auf einem NTSC-Fernsehgerät nicht korrekt wiedergegeben werden. - Das Gerät kann NTSC-Signale in PAL 60 umwandeln, zur Anzeige auf einem PALFernsehgerät ("NTSC Disc Output" im Register „Video"). ·Vergewissern Sie sich, dass der Player direkt an das Fernsehgerät, nicht über einen Zwischengeschalteten Videorecorder, angeschlossen ist. ·Handy-Ladegeräte können derartige Bildstörungen hervorrufen. ·Wenn momentan nur eine Fernseh-Zimmerantenne verwendet wird, wechseln Sie auf eine Außenantenne. ·Das Antennenkabel des Fernsehgeräts befönt sich zuzahn an thisem Gerät. Verlegen Sie es in einem größeren Abstand von thisem Gerät. ·Ändern Sie „Source Select" im Picture Menu. DivX ·Wenn mehr als vier Geräte über HDMI-Kabel angeschlossen sind, ist möglicherweise kein Bild zu sehen. Verringern Sie die Anzahl der angeschlossenen Geräte. ·Bei Verwendung der HDMI-Ausgabe ist das Videosignal progressiv. Verwenden Sie andere Videoverbindungen, falls Ihr Fernsehgerät mit dem progressive Video nicht kompatibel ist. ·Falls das Bild verzerrt ist oder nicht angezeigt werden kann, wenn die HDMI-Ausgabe verwendet wird, halten Sie [CANCEL] gedrückt, bis das Bild korrekt angezeigt wird. (Die Ausgabe keht zu „480p" oder „576p".) zurück. ·Bei Verwendung des COMPONENT VIDEO OUT-Anschlusses stellen Sie safer, dass die progressive Ausgabe nicht gewählt wird, wenn das angeschlossene Fernsehgerät nicht progressiv kompatibel ist. Halten Sie [CANCEL] gedrückt, bis das Bild korrekt angezeigt wird. (Die Ausgabe keht zu „480p" oder „576p" zurück). ·Setzen Sie bei Verwendung der SCART (AV)-Buchse die Einstellung „Video Mode" im Register „HDMI" auf „Off".	—
Das Bild stoppt. DivX	·Das Bild kann stoppen, wenn die DivX-Dateien größer als 2 GB sind. —
Das Bild passst nicht auf den Bildschirm.	·Ändern Sie „TV Aspect" im Register „Video". ·Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehgerät. ·Ändern Sie die Zoom-Einstellung. („Just Fit Zoom" oder „Manual Zoom" im Display Menu)	26
		23
		24
Menüs werden nicht korrekt angezeigt.	·Setzen Sie das Zoomverhältnis auf „x1.00" zurück. („Manual Zoom" im Display Menu) ·Setzen Sie „Subtitle Position" im Display Menu auf „0". ·Setzen Sie „4:3 Aspect" im Display Menu auf „Normal".	24
		23
		23
Die automatische Zoom-Funktion/arbeitet nicht einwandfrei.	·Schalten Sie die Zoom-Einstellung am Fernsehgerät aus. ·Verwenden Sie die anderen voreingestelltten Bildseitenverhältnisse oder die manuelle Einstellung. ·Die Zoom-Funktion/arbeitet u. U. nicht einwandfrei, vor allem in dunklen Szenen, und bei bestimmen Dis-Typen steht die Zoom-Funktion nicht zur Verfugung.	—
		24
Bei Wiedergabe von PAL-Discs ist das Bild verzerrt.	·Setzen Sie „Transfer Mode" im Picture Menu auf „Auto". 23

USB

Der USB Drive oder sein Inhalt kann nicht gegeben werden..	·Das USB Treiberformat oder seine Inhalte ist/sind mit dem System nicht kompatibel. ·Die USB Hostfunktion theses Produkte Funktioniert mit einigen USB Geräten nicht. ·USB Geräte mit einer Speicherkapazität von mehr als 32 Gigabyte Funktionieren manchmal nicht.	34
Langsamer Betrieb des USB Geräts.	·Eine große Datei oder ein großer USB Flash Drive Speicher braucht eine langere Zeit zum Lesen und Anzeigen auf dem Fernsehgeber.	—

Empfang von Rundfunksendungen

Der Klang ist verzerrt oder der Empfang ist verausscht. „ST“ flackert oder leuchtet nicht auf.	• Justieren Sie die Position der UKW- Antenne. • Installieren Sie eine Außenantenne.	— 33
Interferenzpfeifen macht sich bemerkbar.	• Schalten Sie das Fernsehgerät aus oder stellen Sie es von diesen Gerät weg.	—

Anzeigen am Player Bezugsseite

Das Display ist abgedunkelt.	· Wahlen Sie „Bright" unter „FL Dimmer" im Register „Others". 27
„NO PLAY“	· Sie haben eine Disc einlegegt, die vom Player nicht abgespielt werden kann; legen Sie eine abspielbare Disc ein. · Sie haben eine leere Disc einlegegt. · Sie haben eine Disc einlegegt, die nicht fi nalisiert wurde.	13 — —
„NO DISC“	· Momentan ist keine Disc einlegegt; legen Sie eine Disc ein. · Die Disc wurde falsch einlegegt; legen Sie die Disc korrekt ein.	— 16
“OVER CURRENT ERROR”	· Das USB-Gerät verbraucht zu viel Strom. Schalten Sie auf den DVD/CD-Modus, entfernen Sie den USB und schalten Sie anschließend das Gerät aus.	—
„F61“	· Überprüfen Sie die Anschlüsse der Laufsprecherkabel, und korrigieren Sie sie ggf. Falls theses Vorgehen das Problem nicht lösst, wenden Sie sichitte an einen Handler.	10
„F76“	· Probleme mit der Stromversorgung. Wenden Sie sich an den Handler. —
„DVD U11“	· Die Disc ist möglicherweise verschmutzt. Reinigen Sie die Disc. 47
„ERROR“	· Ein falscher Bedienungsvorgang wurde ausgeführrt.itte lessen Sie den betreffenden Abschnitt dieser Bedienungsanleitung erneut durch, und führen Sie dann den korrekten Bedienungsvorgang aus.	—
„DVD H☐☐“ „DVD F☐☐☐“	· Möglicherweise ist eine Störung aufgetreten. Die Nummern nach „H" und „F", hängen vom Zustand des Geräts ab. Schalten sie das Gerät einzelmal aus und dann wieder ein. Alternativ schalten sie das Gerät aus, trennen den Netzstecker von der Netzsteckdose und schlieben ihn dann wieder an.	— —
□ steht für eine Nummer.	· Falls der Fehlercode nicht verschwindet, notieren Sie sich den Fehlercode und wenden Sie sich an einen quali zierten Wartungstechniker.	—
„D.MIX" „blinkt. DVD-A“	· Beim Heruntermischen wird der Mehrkanal-Audioinhalt, der auf einigen Discs zu fänden ist, auf zwei Kanäle verteil. Die Disc enthalt Ein- oder Mehrkanalsignale, die nicht authentisch wiedergegeben werden können.	—
„U70☐“	· Die HDMI Verbindung ist ungewöhlich. — Das angeschlossene Gerät ist nicht HDMI kompatibel.	— —
□ steht für eine Zahl. Die tatsächliche Zahl, die „U70" folgt, hängt vom Status des Hauptgeräts ab.	· Das HDMI Kabel ist zu lang. — Das HDMI Kabel ist beschädigt.	— —
„REMOTE 1" oder „REMOTE 2“	· Passen Sie die Modi am Hauptgerät und der Fernbedienung an. Je nach angezeigter Nummer („1" oder „2"), halten Sie [ENTER] und die entsprechende Taste ([1] oder [2]) für mindestens 2 Sekunden gedrückt.	38
PT850 „NO MIC“	· MIC nicht einlegegt. Prufen Sie, ob MIC ordnungsgemäß in die „SETUP MIC" Buchse eingesteckt ist.	35
PT850 „NOISY“	· Zu hoher Lärmpegel im Raum. —
PT850 „ERROR“	· Ausgabe des Zentrums nicht innerhalb Bereich. Überprüften Sie den ordnungsgemüssen Anschluss und passen Sie die Position des Zentrums des Lautsprechers an. · Kopfhörer einlegegt. Entfernen Sie den angeschlossenen Kopfhörer. · Auto Speaker Setup nicht ordnungsgemäß abgeschält. · DVD ist nicht der STOP-Zustand. Entfernen Sie alle einlegechten Discs. · Lautstärke auf „stumm" „Stumm" ausschalten.	— 14 — 15

Anzeigen am Fernsehgerät

„S“	· Der betreffende Bedienungsvorgang ist vom Player oder von der Disc aus gesperrt.	—
„Cannot play group xx, content xx“	· Sie versuchen eine Gruppe oder einen Inhalt abzuspielen, die nicht kompatibel sind.	—
„Cannot display group xx, content xx“
„Group xx, content xx is protected“	· Sie versuchen Gruppen oder Inhalte abzuspielen, die geschützt sind. Sie können sie nicht abspielen.	—
„Check the disc“	· Diese Disc ist eventuell verschmutzt. —
„This disc may not be played in your region“	· Es konnen nur solche DVD-Video-Discs abgespielt werden, deren Regionalcode mit dem Regionalcode auf der Rückseite theses Geräts übereinstimmt oder enthalten ist.	Ein-band
Keine Bildschirmmenüs.	· Wahlen Sie „On“ unter „On-Screen Messages“ im Register „Display".	27
„Authorization Error“ DivX	· Sie versuchen, DivX-VOD-Inhalt abzuspielen, der mit einem anderen Registrierungscode erworben wurde. Sie konnen den Inhalt nicht auf thisem Gerät abspielen.	29
„Rented Movie Expired“ DivX	· Der DivX VOD-Inhalt hat keine verbleibenden Abspielvorgänge mehr. Sie konnenihn nicht abspielen.	29
„Wegen des Kopierschutzes kann Audio nicht von HDMI ausgegeben werden“ DVD-A	· Falls Sie ein Gerät anschließen, dass nicht CPPM (→) Seite 43, Glossar), Audio von einer kopiergeschüttten CPPM DVD-Audio unterstützt, kann die Disc nicht vom HDMI AV OUT Anschluss ausgegeben werden.	—
Der Bildschirmschoner des Hauptgeräts wird weiterhin angezeigt.	· Bei Verwendung des HDMI-Anschlusses werden die Audio-/Videodaten ständig zwischen Hauptfund Fernsehgrät übertragen, und darüber ungeachtet der am Hauptgerät gewährten Programmquelle. Es handelt sich hierbei um keine Störung.	—

Abtastfrequenz

Bei der Abtastung handelt es sich um ein Verfahren zur Umwandlung der innerhalb eines bestimmten Zeitintervalls gewonnenen Samples der Spitzen der Klangwellenform (analoges Signal) in Binärziffern (digitale Codierung). Da die Abtastfrequenz die Anzahl der pro Sekunde gewonnenen Samples angibt, entsprechen höhere Werte der Abtastfrequenz einer getreueren Reproduktion des Originalklangs.

Ein Kopierschutzsystem für DVD-Audio Dateien. Dieses Gerät unterstützt CPPM.

Decoder

Ein Decoder stellt die codierten Audiosignale auf DVDs wieder auf ihren ursprünglichen Zustand her. Dies wird als Decodierung bezeichnet.

DivX

DivX ist eine beliebte Medientechnologie, die von DivX, Inc. entwickelt wurde. DivX Media-Dateien enthalten hoch komprimierte Videos mit einer hohen Bildqualität und relativ geringen Dateigrößen.

Dolby Digital

Dieses Verfahren zur Codierung von Digitalsignalen wurde von Dolby Laboratories entwickelt. Bei den Signalen kann es sich um (2-kanalige) Stereosignale oder um mehrkanalige Audiosignale handeln. Mit diesem Verfahren können große Audiodatenmengen auf einer Disc aufgenommen werden.

DTS (Digital Theater Systems)

Dieses Surround-System ist weltweit in Filmtheatern verbreitet. Da es sich durch eine saubere Kanaltrennung auszeichnet, lassen sich damit äußerst realistische Klangeffekte erzielen.

Dynamikbereich

Beim Dynamikbereich handelt es sich um die Differenz zwischen dem leisesten Ton, der noch über dem Betriebsgeräusch des Geräts wahrnehmbar ist, und dem lautesten Ton, der abgegeben werden kann, bevor Verzerrungen im Klang auftreten.

Film und Video

DVD-Videos werden bespielt, indem entweder Film oder Video verwendet wird. Das Gerät kann entscheiden, welche Art verwendet wurde, und verwendet dann die geeignete Methode der progressiven Ausgabe.

Film: Aufgenommen mit 25 Bildern pro Sekunde (PAL Disc) oder 24 Bildern pro Sekunde (NTSC Discs). (NTSC Discs können auch mit 30 Bildern pro Sekunde aufgenommen werden). Allgemein für Filme geeignet.

Video: Aufgenommen mit 25 Bildern/50 Feldern pro Sekunde (PAL Disc) oder 30 Bildern/60 Feldern pro Sekunde (NTSC Discs). Allgemein für TV-Dramaprogramme oder Animation geeignet.

HDMI ist eine digitale Schnittstelle für Geräte von Elektronikprodukten der nächsten Generation. Im Gegensatz zu den herkömmlichen Verbindungen übermittelt es unkomprimierte Digitalvideos und Audiosignale mit einem einzigen Kabel. Dieses Gerät unterstützt hochauflösende Videoausgaben (720p, 1080p) vom HDMI-AV-AUSGANG-Anschluss. Um hochauflösende Videos genießen zu können, ist ein hochauflösendes kompatibles Fernsehgerät notwendig.

I/P/B

Bei der für DVD-Video-Disks verwendeten Videokompressions-Norm MPEG 2 werden die folgenden 3 Bildtypen zur Codierung des Vollbilds auf dem Bildschirm verwendet.

I: I-Bild (Intra-Codierung)

Dieses Bild weist die beste Bildqualität auf und deshalb empfiehlt es sich, bei der Einstellung der Bildqualität ein I-Bild zu verwenden.

P: P-Bild (Prädiktiv-Codierung)

Bei diesem Bildtyp erfolgt die Codierung auf der Grundlage eines früheren I- oder P-Bilds.

B: B-Bild (bidirektionale Prädiktiv-Codierung)

Bei diesem Bildtyp erfolgt die Codierung durch Vergleichen des vorigen mit dem nächsten I- und P-Bild, deshalb hat dieser Typ die geringste Menge an Bildinformationen.

Dies ist ein System, das zur Komprimierung/Dekodierung von farbigen Standbildern verwendet wird. Falls Sie JPEG als Speichersystem auf digitalen Kameras wählen, werden die Daten auf 1/10-1/100 ihrer Originalgröße komprimiert. Der Vorteil von JPEG ist eine weniger geminderte Bildqualität, unter Beachtung des Verdichtungsgrads.

Linear PCM (Pulscode-Modulation)

Dabei handelt es sich um unkomprimierte Digitalsignale, die denen auf CDs ähnlich sind.

MP3 (MPEG Audio Layer 3)

Eine Audio-Kompressionsmethode, die Audiowiedergaben auf ein Zehntel seiner Größe komprimiert ohne beträchtlichen Verlust der Audioqualität.

MPEG4

Ein Komprimierungssystem für die Verwendung bei mobilen Geräten oder in einem Netzwerk, das eine äußerst effiziente Aufnahme bei einer niedrigen Bitrate ermöglicht.

Vollbild-Standbild und Halbbild-Standbild

Vollbilder sind die Standbilder, die zusammengenommen einen Film ergeben.

Es gibt ungefähr 30 Vollbilder pro Sekunde.

Jedes Vollbild setzt sich aus 2 Halbbildern zusammen. Bei herkömmlichen Fernsehsystemen werden diese Halbbilder nacheinander auf dem Bildschirm angezeigt, um Vollbilder zu erzeugen.

Ein Standbild erscheint auf dem Bildschirm, wenn das Laufbild pausiert wird. Ein Vollbild ist aus zwei abwechselnden Halbbildern aufgebaut, so dass sich ein verschwommenes Bild ergeben kann, jedoch ist die allgemeine Bildqualität hoch.

Ein Halbbild-Standbild ist nicht verschwommen, enthält jedoch nur die Hälfte der Informationen eines Vollbild-Standbilds, so dass es eine geringere Bildqualität aufweist.

Wiedergabesteuerung (PBC)

Falls eine Video-CD mit der Kennzeichnung

"Wiedergabesteuerung" versehen ist, können Sie Szenen und Informationen mittels der Menüs wählen.

WMA (Windows Media™ Audio)

WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche Klangqualität wie MP3, mit einer kleineren Dateigröße als MP3.

Zeilensprungabtastung/Zwischenzeilenabtastung

Der Videosignalstandard PAL hat 576 abgetastete Zwischenzeilen (i), wohingegen bei der Zeilensprungabtastung, genannt 576p, die doppelte Anzahl an Zeilen verwendet wird. Für den NTSC-Standard werden diese 480i bzw. 480p genannt. Die Ausgabe mit Zeilensprungabtastung ermöglicht die hochauflösende Wiedergabe von Videodaten, die auf Medien wie DVD-Video aufgenommen wurden. Ihr Fernseher muss mit der Zeilensprungabtastung kompatibel sein.

Abchasisch:	6566	Indonesisch:	7378	Russisch:
Afar:	6565	Interlingua:
Afrikaans:	6570	Irisch:	7165
Albanisch: 8381 Italienisch: 7384 Schottisches Gälisch: 7168
Amharisch:	6577	Japanisch:	7465
Arabisch:	6582	Javanisch:	7487	Serbs
Armenisch:	7289	Jiddisch:	7473	Shona:
Aserbeidschanisch:	6590	Kambodschanisch:	7577	Sindhi:
Assamesisch:	6583	Kannada:	7578	Singhalesisch:
Aymara:	6589	Kasachisch:	7575	Slow
Baschkir:	6665	Kashmiri:	7583	Slow
Baskisch:	6985	Katalanisch: 6765	Somali: 8379	Slowe
Belorussisch/WeiBrussisch:	6669	Ketschua: 8185	Spanisch:	6983
Bengali; Bangla:	6678	Kirgisisch: 7589	Suheli: 8387	Schw
Bhutani:	6890	Koreanisch:	7579	Thaila
Bihari:	6672	Kurdisch:	7585
Bretonisch:	6682	Laotisch: 7679	Tatschikisch: 8471
Bulgarsch:	6671	Lateinisch: 7665	Tagalog: 8476
Burmesisch:	7789	Lettisch:	7686
Chinesisch:	9072	Lingala: 7678	Tatarisch: 8484
Dänisch:	6865	Litauisch: 7684	Telugu: 8469
Deutsch:	6869	Malagassi:	7771
Korsisch:	6779	Malaiisch: 7783	Tibetisch: 6679
Kroatisch:	7282	Malayalam: 7776	Tigrinya: 8473
Englisch:	6978	Maltesisch: 7784	Tongalesisch/Tongaisch: 8479
Esperanto:	6979	Maori: 7773	Tschechisch: 6783
Estonisch:	6984	Marathi: 7782	Türkisch:	Ukraine
Faröisch:	7079	Mazedonisch:	Turkmenisch: 7775	8475
Fidschi/Fidschianisch:	7074	Moldausich:	7779	Twi:
Finnisch:	7073	Mongolisch:	7778	Ungarisch:
Französisch:	7082	Nauru:	7865
Frisisch:	7089	Nepalesisch:	7869
Galizisch:	7176	Niederlandisch:	7876
Georgisch:	7565	Norwegisch:	7879
Griechisch:	6976	Orija: 7982	Volapük: 8679
Grönländisch:	7576	Paschtu: 8083	Walisisch: 6789
Guarani:	7178	Persisch:	7065
Gujarati:	7185	Polnisch:	8076
Haussa:	7265	Portugiesisch: 8084	Yoruba: 8979
Hebräisch:	7387	Punjabi:	8065
Hindi:	7273	Rhtato-Romanisch:	8277
Isländisch:	7383	Rumänisch:	8279

Technische Daten

VERSTÄRKERTEIL

PT550

Ausgangsleistung eff.: Dolby Digital Modus

Frontkanäle

125 W pro Kanal (an 3 Ω), 1 kHz, 10% Gesamtklirr

Surround-Kanäle

125 W pro Kanal (an 3 Ω), 1 kHz, 10% Gesamtklirr

Mittenkanal

250 W pro Kanal (an 6 Ω), 1 kHz, 10 % Gesamtklirr

Subwoofer-Kanal

250 W pro Kanal (an 6 Ω), 100 Hz, 10% Gesamtklirr

Effektive Gesamtausgangsleistung Dolby Digital-Betriebsart 1000

DIN-Ausgangsleistung: Dolby Digital Modus

Frontkanäle

75 W pro Kanal (an 3 Ω), 1 kHz, 1% Gesamtklirr

Surround-Kanäle

75 W pro Kanal (an 3Ω), 1 kHz, 1% Gesamtklirr

Mittenkanal

145 W pro Kanal (an 6 Ω), 1 kHz, 1% Gesamtklirr

Subwoofer-Kanal

145 W pro Kanal (an 6 Ω), 100 Hz, 1% Gesamtklirr

DIN-Gesamtausgangsleistung Dolby Digital-Betriebsart

590

PT850

Ausgangsleistung eff.: Dolby Digital Modus

Frontkanäle

125 W pro Kanal (an 3 Ω), 1 kHz, 10 % Gesamtklirr

Surround-Kanäle

125 W pro Kanal (an 3 Ω), 1 kHz, 10 % Gesamtklirr

Mittenkanal

250 W pro Kanal (an 6 Ω), 1 kHz, 10% Gesamtklirr

Subwoofer-Kanal

250 W pro Kanal (an 6 Ω), 100 Hz, 10% Gesamtklirr

Effektive Gesamtausgangsleistung Dolby Digital-Betriebsart

1000

DIN-Ausgangsleistung: Dolby Digital Modus

Frontkanäle

75 W pro Kanal (an 3 Ω), 1 kHz, 1% Gesamtklirr

Surround-Kanäle

75 W pro Kanal (an 3 Ω), 1 kHz, 1% Gesamtklirr

Mittenkanal

145 W pro Kanal (an 6 Ω), 1 kHz, 1% Gesamtklirr

Subwoofer-Kanal

145 W pro Kanal (an 6 Ω), 100 Hz, 1% Gesamtklirr

DIN-Gesamtausgangsleistung Dolby Digital-Betriebsart

590

UKW-TUNERTEIL, ANTENNENTEIL

Anzahl der speicherbaren Festsender 30 UKW-Sender

Frequenzgang 87,50 bis 108,00 MHz (50-kHz Schritte)

Empfindlichkeit 1,8 μV (IHF)

Signal-Rauschabstand 26 dB 1,4µV

Antennenklemmen

75

Ω (unsymmetrisch)

Digitaler Audioeingang

Optischer Digitaleingang

Abtastfrequenz

Optische Buchse

Musikanschluss (vorderer)

Empfindlichkeit

Stereo, 3,5-mm-Buchse

Buchsenausführung

100 mV, 1,4 kΩ

Stereo, 3,5-mm-Buchse

USB-Port

USB-Standard

USB 2.0 Full Speed

Unterstützte Medienformate

MP3 (*.mp3)

WMA (*.wma)

JPEG (*.jpg) (*.jpeg)

MPEG4 (*.asf)

USB-Dateisystem

(FAT12) (FAT16) (FAT32)

USB-Anschlussleistung

Max. 500 mA

W

DISC-PLAYER-TEIL

Wiedergegebene Discs (8 cm oder 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX×6, ×7)

(2) DVD-RAM (DVD-VR, MP3×2, ×7, JPEG×4, ×7, MPEG4×5, ×7, DivX×6, ×7)

(3) DVD-R (DVD-Video, DVD-VR, MP3×2, ×7, JPEG×4, ×7, MPEG4×5, ×7, DivX×6, ×7)

(4) DVD-R DL (DVD-Video, DVD-VR)

(5) DVD-RW (DVD-Video, DVD-VR, MP3×2, ×7, JPEG×4, ×7, MPEG4×5, ×7, DivX×6, ×7)

(6) +R / +RW (Video)

(7) +R DL (Video)

(8) CD, CD-R/RW [CD-DA, Video CD, SVCD ※1, MP3 ※2,※7, WMA ※3,※7, JPEG ※4,※7, MPEG4 ※5,※7, DivX ※6,※7, HighMAT Level 2 (Audio und Bild)]

※1 Entsprechend IEC62107 ※2 MPEG-1 Layer 3, MPEG-2 Layer 3 ※3 Windows Media Audio Ver.9.0 L3

Nicht kompatibel mit Multiple Bit Rate (MBR)

※4 Exif Ver 2.1 JPEG Baseline Dateien Bildauflösung: zwischen 160 x 120 und 6144 x 4096 Pixel (Sub-Sampling von 4:0:0, 4:2:0, 4:2:2 oder 4:4:4). Extrem lange und schmale Bilder können nicht angezeigt werden.

※5 MPEG4-Daten, die mit Panasonic SD Multi Cameras oder DVD-Videorecordern aufgenommen wurden Entsprechend der SD VIDEO-Spezifikationen (ASF-Standard)/MPEG4 (Simple Profile)-Videosystem/G.726-Audiosystem ※6 Spielt alle Versionen von DivX®-Video (einschließlich DivX®6) mit Standardwiedergabe von DivX®-Mediendateien ab. Zertifiziert auf das DivX-Home Theater Profil je. Gesamtanzahl der kombinierten, erkennbaren Audio-, Bild- und Videoinhalte und Gruppen: 4000 Audio-, Bild- und Videoinhalte sowie 400 Gruppen.

Abtaster

Wellenlänge (DVD/CD)

662/785 nm

Laserleistung (DVD/CD)

CLASS 1/CLASS 1M

Audioausgabe (Disc)

Anzahl der Kanäle

5.1 Kanäle (FL, FR, C, SL, SR, SW)

VIDEOTEIL

Videosystem PAL625/50, PAL525/60, NTSC

Komposit-Videoausgang

Ausgangspegel 1 Vss (75Ω)

Buchsenausführung

Scart-Buchse

S-Videoausgang

Y-Ausgangspegel 1

C-Ausgangspegel PAL; 0,3 Vss (75 Ω)

NTSC; 0,286 Vss (75 Ω)

Buchsenausführung Scart-Buchse

Komponenten-Videoausgang (NTSC: 480p/480i,

PAL: 576p/576i)

Y-Ausgangspegel 1

PB-Ausgangspegel 0,7 Vss (75Ω)

PR-Ausgangspegel 0,7 Vss (75Ω)

Buchsenausführung

Cinchbuchse (Y: grün, PB: blau, PR: rot) (1 System)

RGB-Videoausgang

R-Ausgangspegel 0,7

G-Ausgangspegel 0,7 Vss (75Ω)

B-Ausgangspegel 0,7 Vss (75Ω)

Buchsenausführung Scart-Buchse

HDMI-AV-Ausgabe

Buchsenausführung Typ-A-Anschluss (19-Pin).

Dieses Gerät unterstützt die Funktion „HDAVI Control 2".

LAUTSPRECHERTEIL

PT550 PT850 Front Lautsprecher SB-HF550

Bauart 1-Wege-, 1-Lautsprecher-(Bassreflex-Ausführung)

Lautsprechereinheit(en) Impedanz 3 Ω

Vollbereichs-Lautsprecher 6,5-cm-Konustyp

Belastbarkeit (IEC) 125 Wmax.)

Ausgangsschalldruckpegel 80 dB/W (1,0 m)

Frequenzgang 76 Hz bis 25 kHz (-16 dB)

89 Hz bis 22 kHz (-10 dB)

Abmessungen (B x H x T) 252 mm x 1123 mm x 235 mm

Masse 3,7 kg

PT550 Surround Laufsprecher SB-HS550

Bauart 1-Wege-, 1-Lautsprecher-(Bassreflex-Ausführung)

Lautsprechereinheit(en) Impedanz 3 Ω

Vollbereichs-Lautsprecher 6,5-cm-Konustyp

Belastbarkeit (IEC) 125 W (max.)

Ausgangsschalldruckpegel 80 dB/W (1,0 m)

Frequenzgang 95 Hz bis 25 kHz (-16 dB)

120 Hz bis 22 kHz (-10 dB)

Abmessungen (B x H x T) 92 mm x 142 mm x 95 mm

Masse 0,6 kg

PT550 PT850 Mittellautsprecher SB-HC550

Bauart 2-Wege-, 2-Lautsprecher-(Bassreflex-Ausführung)

Lautsprechereinheit(en) Impedanz 6 Ω

1. Vollbereichs-Lautsprecher 6,5-cm-Konustyp
2. Vollbereichs-Lautsprecher 6,5-cm-Konustyp

Belastbarkeit (IEC) 250 W (max.)

Ausgangsschalldruckpegel 82 dB/W (1,0 m)

5 kHz

Frequenzgang 80 Hz bis 25 kHz (-16 dB)

96 Hz bis 22 kHz (-10 dB)

Abmessungen (B x H x T) 270 mm x 94 mm x 95 mm

Masse 1,3 kg

PT550 PT850 Subwoofer SB-HW550

Bauart 1-Wege-, 1-Lautsprecher-(Bassreflex-Ausführung)

Lautsprechereinheit(en) Impedanz 6 Ω

Basslautsprecher 16-cm-Konustyp

Belastbarkeit (IEC) 250 W (max.)

Ausgangsschalldruckpegel 81 dB/W (1,0 m)

Frequenzgang 31 Hz bis 220 Hz (-16 dB)

37 Hz bis 180 Hz (-10 dB)

Abmessungen (B x H x T) 153 mm x 415 mm x 257 mm

(1Masse System) 3,6 kg

PT850 Surround Laufsprecher SB-HS850

Bauart 1-Wege-, 1-Lautsprecher-(Bassreflex-Ausführung)

Lautsprechereinheit(en) 1 Impedanz 3Ω

Vollbereichs-Lautsprecher 6,5-cm-Konustyp

Belastbarkeit (IEC) 125 W* (max.)

Ausgangsschalldruckpegel 80 dB/W (1,0 m)

Frequenzgang 76 Hz bis 25 kHz (-16 dB)

89 Hz bis 22 kHz (-10 dB)

Abmessungen (B x H x T) 252 mm x 1/123 mm x 235 mm

Masse 3,7 kg

SYSTEM) ALLGEMEINE DATEN

Stromversorgung 230 V Wechselspannung, 50 Hz

Leistungsaufnahme

PT550 Hauptgerät 135 W

PT850 Hauptgerät 135 W

Abmessungen (B x H x T) 430 mm x 60 mm x 363 mm

Masse Hauptgerät ca. 3,5 kg

Betriebstemperaturbereich +5°C bis +35°C (+41°F bis +95°F)

Betriebsluftfeuchtigkeitsbereich

5% bis 90% rel. Feuchte (ohne Kondensbildung)

Leistungsaufnahme im Bereitschaftszustand ca. 0,8 W

• Nennwert bei Verwendung eines Verstärkers mit Tieffilter.

Hinweis

1. Änderungen der technischen Daten bleiben jederzeit vorbehalten.
2. Gesamtklirrfaktor gemessen mit Digital-Spektralanalysator.

Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Gerätes. Bitte lesen Sie vor der Verwendung eines chemisch behandelten Reinigungstuchs die dem Tuch beiliegende Gebrauchsanweisung aufmerksam durch.
• Verwenden Sie keine der im Handel erhältlichen Linsenreiniger, da dies zu Fehlfunktion des Geräts führen kann. (Das Reinigen der Linse ist im Allgemeinen nicht notwendig, was jedoch von der Betriebsumgebung abhängig ist.)

Vergewissern Sie sich vor einem Transport des Gerätes, dass sich keine Disc im Disc-Fach befindet.

Falls eine Disc beim Transport eingelegt bleibt, kann dies eine schwere Beschädigung von Disc und Gerät verursachen.

Vorsichtshinweise zur Handhabung

• Befestigen Sie keinerlei Etiketten oder Aufkleber an Discs. Dies kann ein Verwellen der Disc verursachen, wodurch sie unbrauchbar gemacht wird.
• Beschreiben Sie die Etikettenseite einer Disc nicht mit einem Kugelschreiber oder anderen Schreibutensilien.
• Verwenden Sie keine Schallplatten-Reinigungssprays, Benzol, Farbverdünner, Antistatikflüssigkeiten oder andere Lösungsmittel.
• Verwenden Sie keine kratzfesten Schutzhüllen oder Abdeckungen.
• Vermeiden Sie den Einsatz der folgenden Arten von Discs:

Discs, auf denen sich Klebstoffreste von abgezogenen Aufklebern oder Etiketten befinden (Leih-Discs usw.). - Stark verwelte oder gesprungene Discs. - Unregelmäßig geformte (z.B. herzförmige, achteckige usw.) Discs.

■ Reinigen von Discs

• Mit einem feuchten Tuch abwischen und dann trocken wischen.

In Lizenz von Dolby Laboratories hergestellt. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

"DTS" und "DTS Digital Surround" sind eingetragene Warenzeichen von DTS, Inc.

Dieses Produkt ist mit einer Urheberschutz-Vorrichtung ausgestattet, deren Technologie durch US-Patente und geistige Eigentumsrechte im Besitz von Macrovision Corporation und anderen Inhabern von Urheberrechten geschützt ist. Der Gebrauch dieser Urheberschutz-Vorrichtung muss durch Macrovision Corporation genehmigt werden und ist ausschließlich für die private Nutzung vorgesehen, sofern dem Benutzer keine weitergehende Genehmigung von Macrovision Corporation erteilt worden ist. Untersuchungen dieses Geräts zum Zweck eines unbefugten Nachbaus und Zerlegens sind untersagt.

Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Dieses Produkt unterliegt dem Schutz durch bestimmte Rechte an geistigem Eigentum von Microsoft Corporation und Dritten. Nutzung oder Verteilung einer derartigen Technologie außerhalb dieses Produkts ohne Erhalt einer entsprechenden Lizenz durch Microsoft, ein autorisiertes Microsoft-Tochterunternehmen oder autorisierte Dritte ist verboten.

WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche Klangqualität wie MP3 mit einer kleineren Dateigröße als MP3.

Dieses Produkt ist unter der Bezeichnung MPEG-4 Visual Patent Portfolio License für die persönliche und nichtkommerzielle Nutzung vonseiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4 Video Standard ("MPEG-4 Video") zu kodieren und/oder (ii) ein MPEG-4 Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4 Video lizenzierten Videovertreiber bereitgestellt wurde, zu dekodieren. Für andere Zwecke wird keine Lizenz gewährt und ist hierin auch nicht eingeschlossen. Weitere Informationen, auch zur Werbe-, internen und kommerziellen Verwendung und Lizenzierung, erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com.

Offiziell DivX® Certified Produkt.

Spielt alle Versionen

von DivX-Video

(einschließlich DivX6) im

Standardwiedergabemodus

für DivX Media-Dateien ab.

DivX, DivX Certified und dazugehörige Logos sind Markenzeichen von DivX Inc. und werden unter Lizenz verwendet.

"HDMI", das HDMI-Logo und "High-Definition Multimedia Interface" sind Marken bzw. eingetragene Marken von HDMI Licensing LLC.

HDAVI Control™ ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

HighMAT™ und das HighMAT-Logo sind Warenzeichen bzw. eingetragene Warenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Sehr geehrter Kunde

96 Hz bis 22 kHz (-10 dB)

Abmessungen (B x H x T) 270 mm x 94 mm x 95 mm

Gewicht 1,3 kg

PT550 PT850 Subwoofer SB-HW550

Typ 1 System, Lautsprecher mit 1 Weg (Bassreflex)
