SCPT550 - Chaîne Hi-Fi PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne Hi-Fi Home Cinéma 5.1 canaux
Marque	Panasonic
Modèle	SC-PT550
Puissance totale RMS	1000 W (Dolby Digital)
Formats de disques lus	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW (CD-DA, Video CD, SVCD, MP3, WMA, JPEG, MPEG4, DivX, HighMAT)
Formats audio supportés	MP3, WMA, Dolby Digital, DTS, PCM linéaire
Formats vidéo supportés	DivX, MPEG4, JPEG
Tuner	FM avec RDS, 30 stations préréglables
Connectivité	HDMI, SCART (Péritel), Composant (Y/Pb/Pr), USB, entrée audio numérique optique, prise casque stéréo 3,5 mm
Fonctions spéciales	VIERA Link (HDAVI Control), réglage automatique des haut-parleurs, effets sonores (Super Surround, Dolby Pro Logic II, égaliseur)
Alimentation	230 V CA, 50 Hz
Consommation en veille	Environ 0,8 W
Dimensions (enceintes avant)	252 x 1123 x 235 mm (L x H x P)
Poids (enceintes avant)	3,7 kg
Dimensions (caisson de graves)	153 x 415 x 257 mm (L x H x P)
Poids (caisson de graves)	3,6 kg
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser d'alcool, de diluant ou de benzine.
Sécurité	Ne pas ouvrir l'appareil. Confier toute réparation à un personnel qualifié. Éviter l'exposition à l'humidité et aux objets métalliques.
Réparabilité	Ne pas essayer de réparer soi-même. Contacter un centre de réparation agréé.
Accessoires fournis	Télécommande, piles, antenne FM intérieure, câbles d'enceintes, microphone de réglage automatique, supports de haut-parleurs, vis, feuilles d'étiquettes

FOIRE AUX QUESTIONS - SCPT550 PANASONIC

Comment régler le temps de retard des haut-parleurs ?

Pour une écoute optimale, ajustez le temps de retard des haut-parleurs central et surround dans le menu Speaker Settings (onglet Audio). La différence de distance par rapport à la position d'écoute détermine le réglage (ex. 1 ms pour 30 cm).

Comment utiliser la fonction VIERA Link ?

Assurez-vous d'avoir une connexion HDMI entre l'appareil et un téléviseur Panasonic compatible. Réglez VIERA Link sur On dans l'onglet HDMI. Vous pourrez alors commander l'appareil avec la télécommande du téléviseur et utiliser des fonctions comme One Touch Play.

Que faire si l'appareil ne lit pas un disque ?

Vérifiez que le disque est compatible (voir la liste des formats). Nettoyez le disque avec un chiffon doux. Si le message Check the disc apparaît, le disque est peut-être encrassé ou rayé. Essayez un autre disque.

Comment connecter un lecteur MP3 via le port musique ?

Branchez votre lecteur MP3 sur la prise Music Port (mini jack 3,5 mm) à l'avant de l'appareil. Sélectionnez la source MUSIC P. en appuyant plusieurs fois sur EXT-IN. Réglez le volume du lecteur MP3 puis celui de l'appareil.

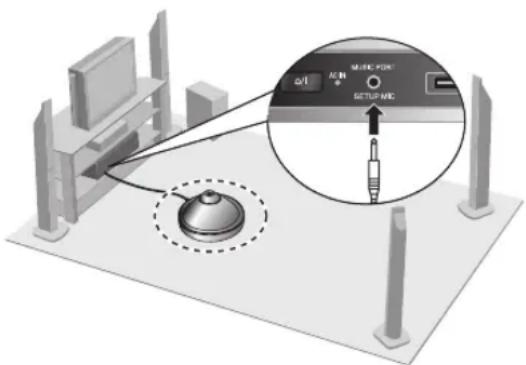

Comment effectuer le réglage automatique des haut-parleurs ?

Branchez le microphone fourni à l'appareil. Placez-le à hauteur d'oreille à votre position d'écoute. Appuyez et maintenez enfoncée la touche Auto Speaker Setup (ou SETUP). L'appareil émet des signaux test et règle automatiquement les niveaux.

Comment prérégler les stations de radio ?

Sélectionnez la source FM. Pour un préréglage automatique, maintenez enfoncée la touche PLAY MODE jusqu'à ce que FM AUTO s'affiche. Les stations sont mémorisées. Pour un préréglage manuel, accordez-vous sur la fréquence et appuyez sur ENTER, puis choisissez un numéro de canal.

Quels types de disques sont compatibles ?

L'appareil lit les DVD-Video, DVD-Audio, DVD-RAM (DVD-VR), DVD-R/RW, +R/+RW, CD, CD-R/RW. Les formats audio incluent MP3, WMA. Les formats vidéo incluent DivX, MPEG4, JPEG. Vérifiez le tableau complet dans la notice.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez jamais d'alcool, de diluant à peinture, de benzine ou de produits de nettoyage pour lentille laser. Pour les disques, essuyez du centre vers le bord avec un chiffon humide puis sec.

Que faire en cas de message d'erreur 'Check the disc' ?

Ce message indique que le disque est sale ou incompatible. Nettoyez le disque soigneusement. Assurez-vous que le code de zone correspond à votre région (zone 2 ou ALL). Si le problème persiste, essayez un autre disque.

Comment activer le mode surround pour la stéréo ?

Pour écouter des sources stéréo en surround, activez Dolby Pro Logic II (mode Movie ou Music) ou Super Surround (mode Movie ou Music). Ces effets sont disponibles en appuyant sur les touches correspondantes de la télécommande.

MODE D'EMPLOI SCPT550 PANASONIC

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

Votre appareil peut être légèrement différent de celui de l'illustration.

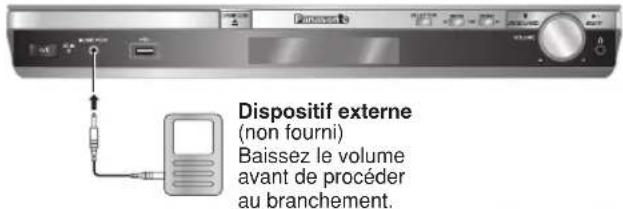

Connexion audio pour lecteurs MP3

Code régional / Numéro régional / Code de zone

Ce lecteur fait la lecture des DVD-Vidéo dont l'étiquette porte le code de zone 2 ou ALL. Exemple :

Nous vous remercions pour l'achat de cet appareil.

Pour en obtenir les performances optimales et pour votre sécurité,

veuillez lire attentivement le présent manuel.

Avant de raccorder, faire fonctionner ou régler l'appareil,

lire attentivement tout ce mode d'emploi.

Conserver ce manuel.

Sauf indication contraire, toutes les illustrations renvoient au modèle SC-PT550

Système	SC-PT550 SC-PT850
Appareil principal	SA-PT550 SA-PT850
Enceintes avant	SB-HF550 SB-HF550
Haut Parleur central	SB-HC550 SB-HC550
Haut Parleur surround	SB-HS550 SB-HS850
Enceinte d'extrêmes-graves	SB-HW550 SB-HW550

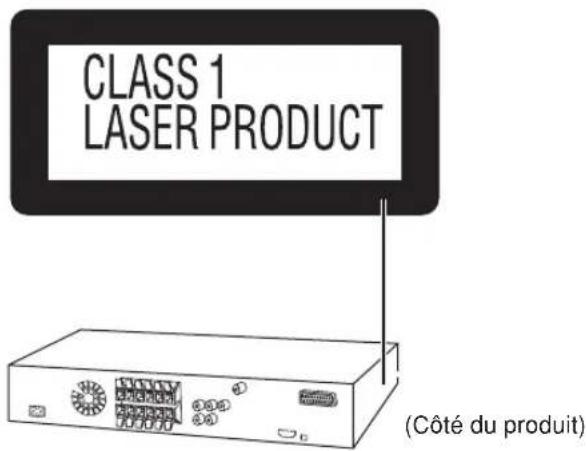

CAUTION	LABER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM.	FSA 27 CH/Class II
CAUTION	CLASS VI WIREABLE AND INBUEL: LABER RADIATION WHEN OPEN. DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS, RECRASHS + AD Class IV.
WARNING	CLASS VI SQUIPNING CCM OSIN, LABER RADIATION NONG NAR SEMA DE, AP OPNAD, BETRAKA EL STRAL EN DIRECTION GEOM OPTIC INSTRUMENT.
FORSIGHT	SYNTHESIS OR UNLESS: LABER RADIATION Klass III, NAR LASET ER ABSENT, UNGUA AT LEUPE PAWD OPTIC INSTRUMENTER.
VARIO	- MAATATASS OUST ALITHINA LUCKING SHANK YAMAGUCHI YAKAMASHINO LABER RADIATION, A LAIATO OPTIC, A ATTLETA SUORAN SATI SEAT/EL.
VORSIGHT	- ECH BARE AND LONCHWIRE LABER SAIHAI LING KLASSE M, BRINARD ASGUM, GEOFFEN, NOCT OPTIC OPTIC OPTICS INSTRUMENT RETROCAN.
ATTENTION	RANIMENT LABER VERSUS LE VERSUS, CLASS III, EN COM DU TURMATURE, NE PAS REGARDS DIRECTION A DUNE INSTRUMENT PONTQUE.
任意	- 二元多角可上可下及不可下都可出的出来。
注意	- 打开时有可见及不可见激光辐射,避免光束照射。
	#B7847-1000138-美	HQCL50075

(À l'intérieur de l'appareil)

Si vous voyagez, ce symbole -

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilisez aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

AVERTISSEMENT !

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT :

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

Corps étrangers

Prenez garde de laisser échapper des objets métalliques dans l'appareil. Il y a risque de choc électrique ou de mauvais fonctionnement.

Prenez garde de renverser du liquide dans l'appareil. Il y a risque de choc électrique ou de mauvais fonctionnement. Si cela se produit, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème non mentionné dans ce mode d'emploi survient, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsqu'il doit demeurer inutilisé pour une période prolongée.

AVERTISSEMENT !

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AÉRATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL. JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible. Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur. Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

PRÉPARATIFS
Consignes de sécurité	3
Accessoires	5
Préparation de la télécommande	5
Emplacement des enceintes	6

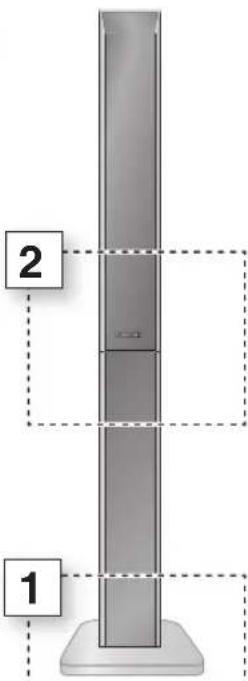

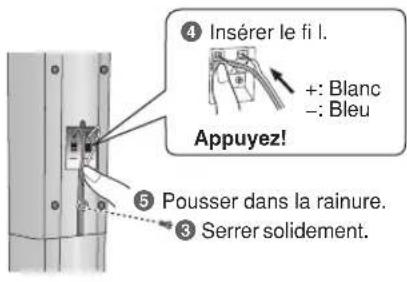

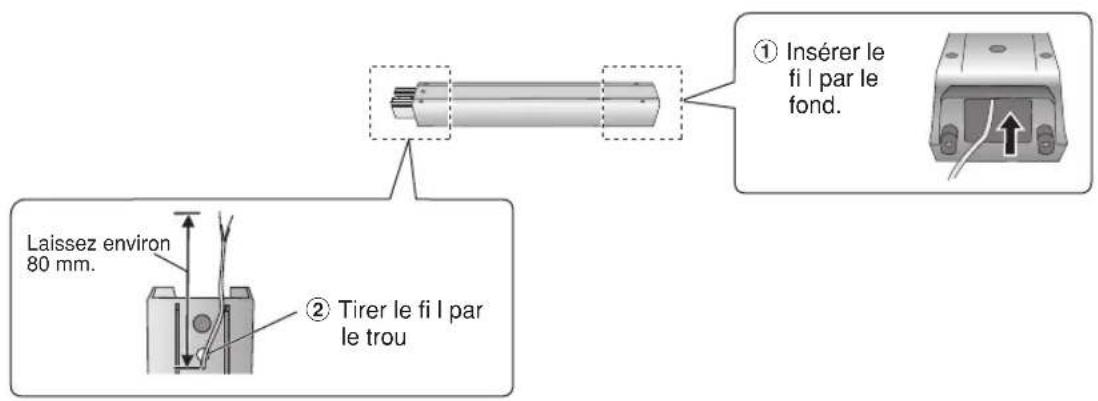

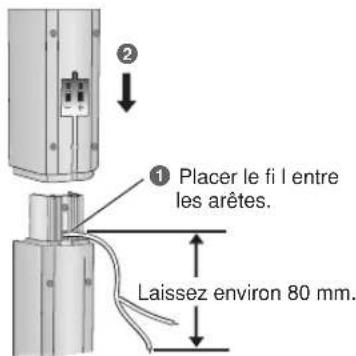

Montage des haut-parleurs	8
Options d'installation de l'enceinte	9
Installation simple	10

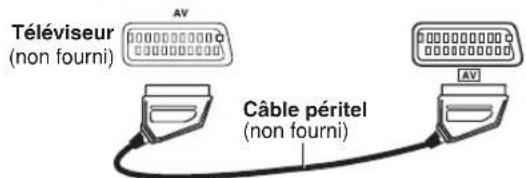

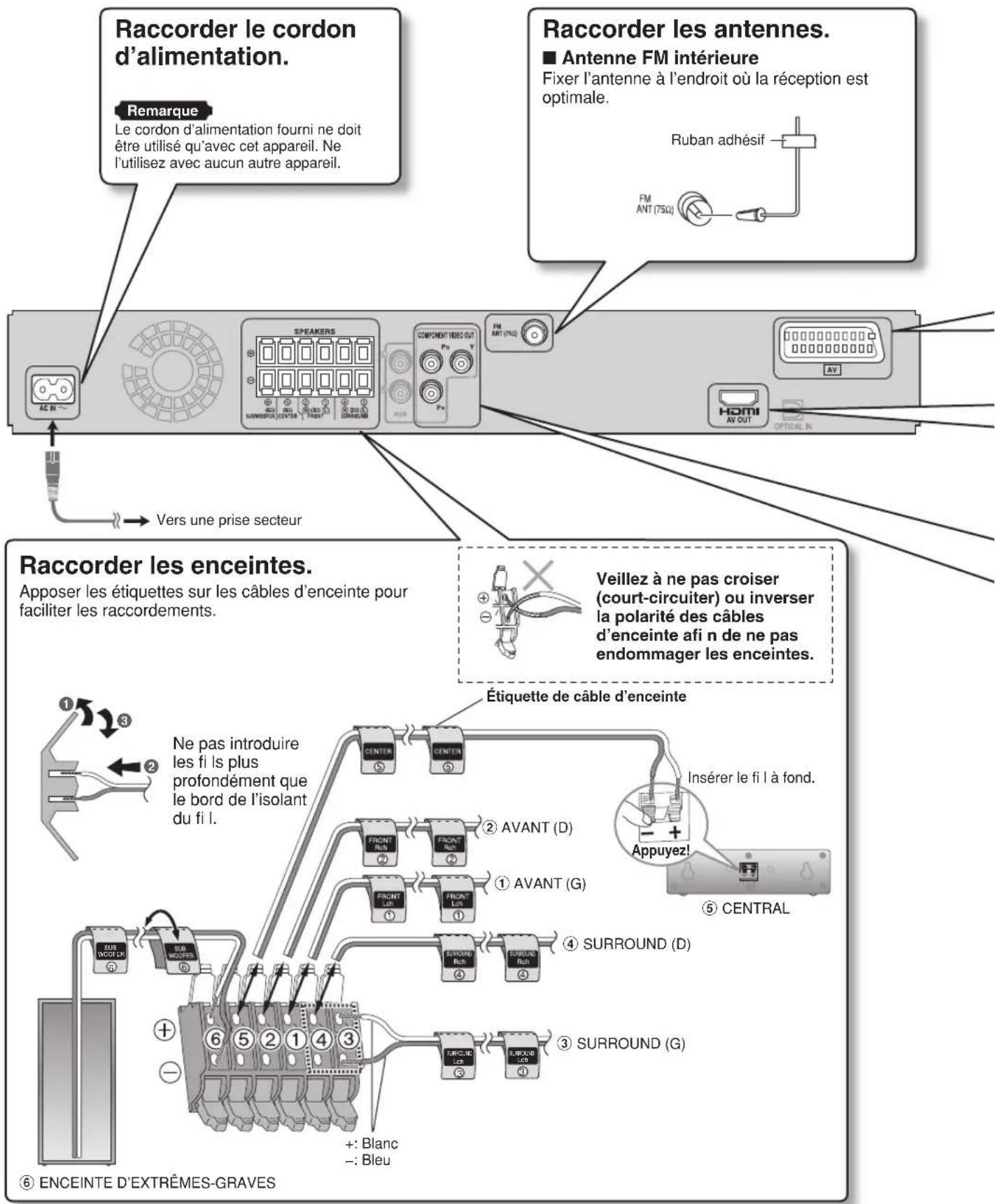

Raccordements	10

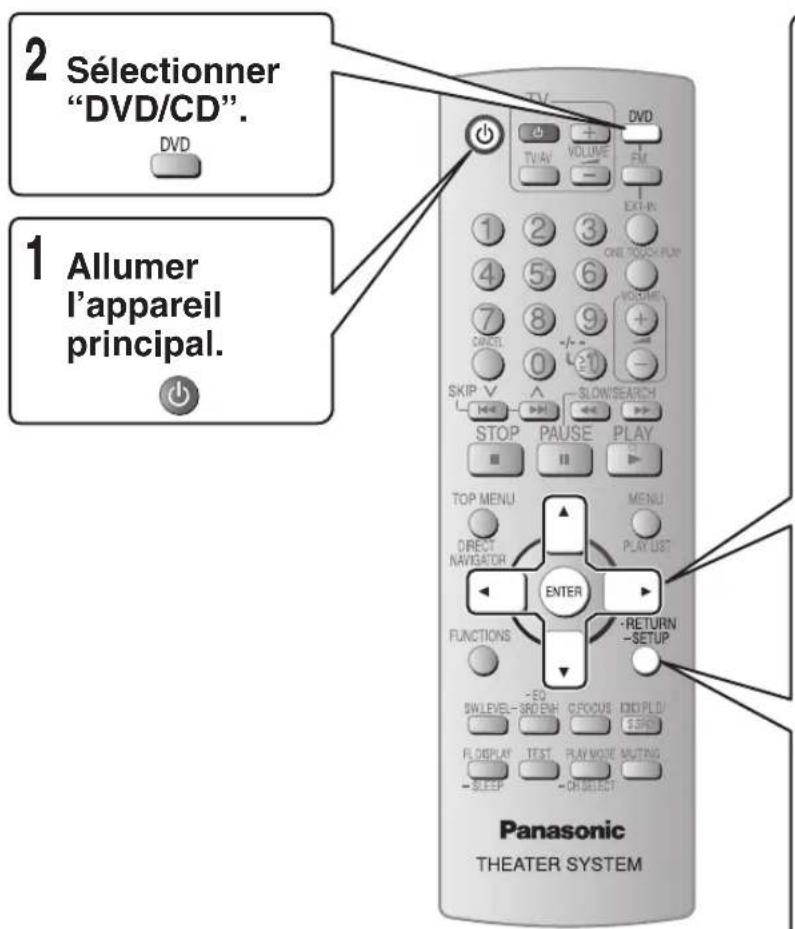

Exécution du QUICK SETUP (INSTALLATION RAPIDE)	12
Informations sur les disques	13
Disques dont la lecture est possible	13
Presents commandes	14

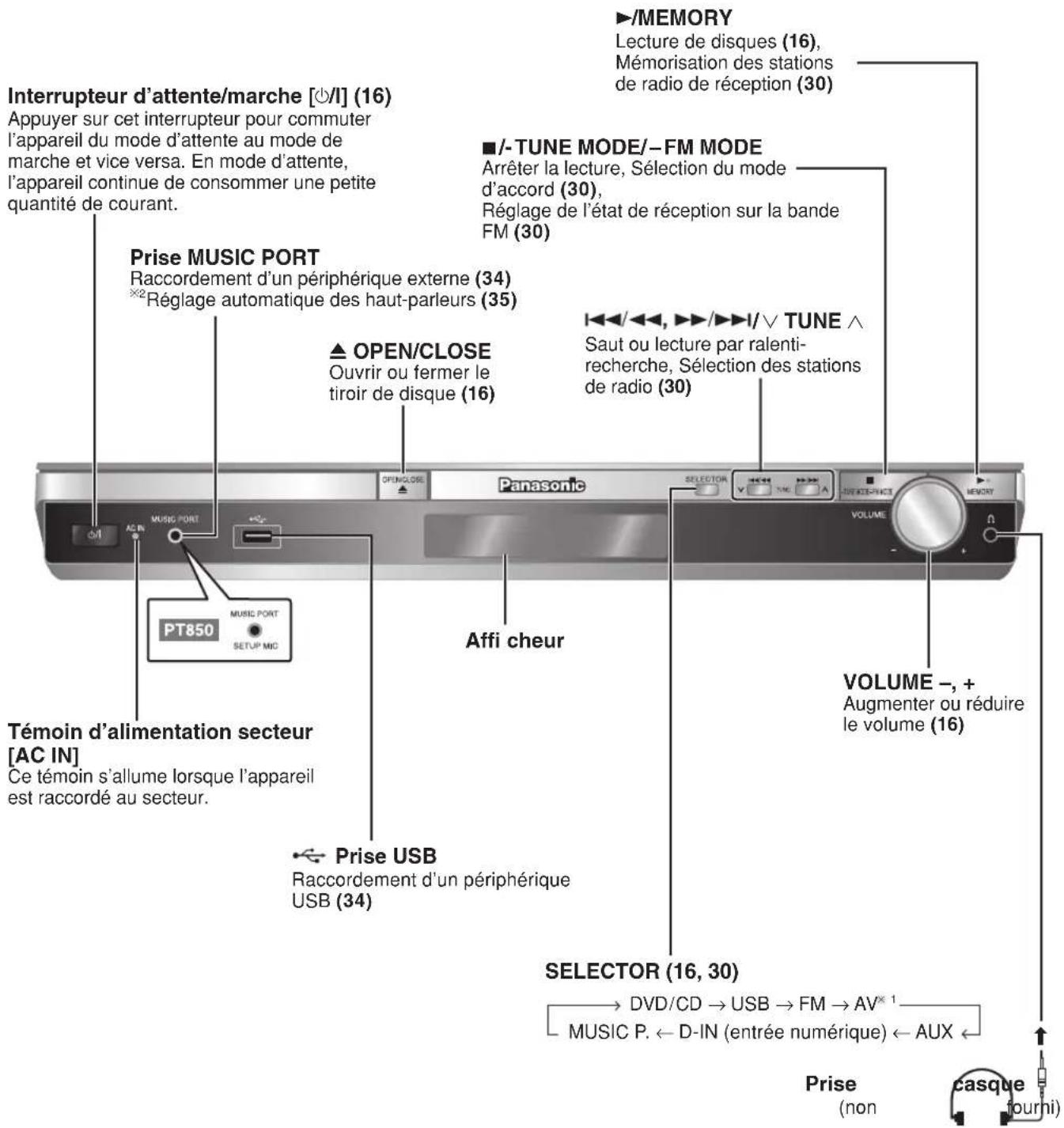

Appareil principal	14

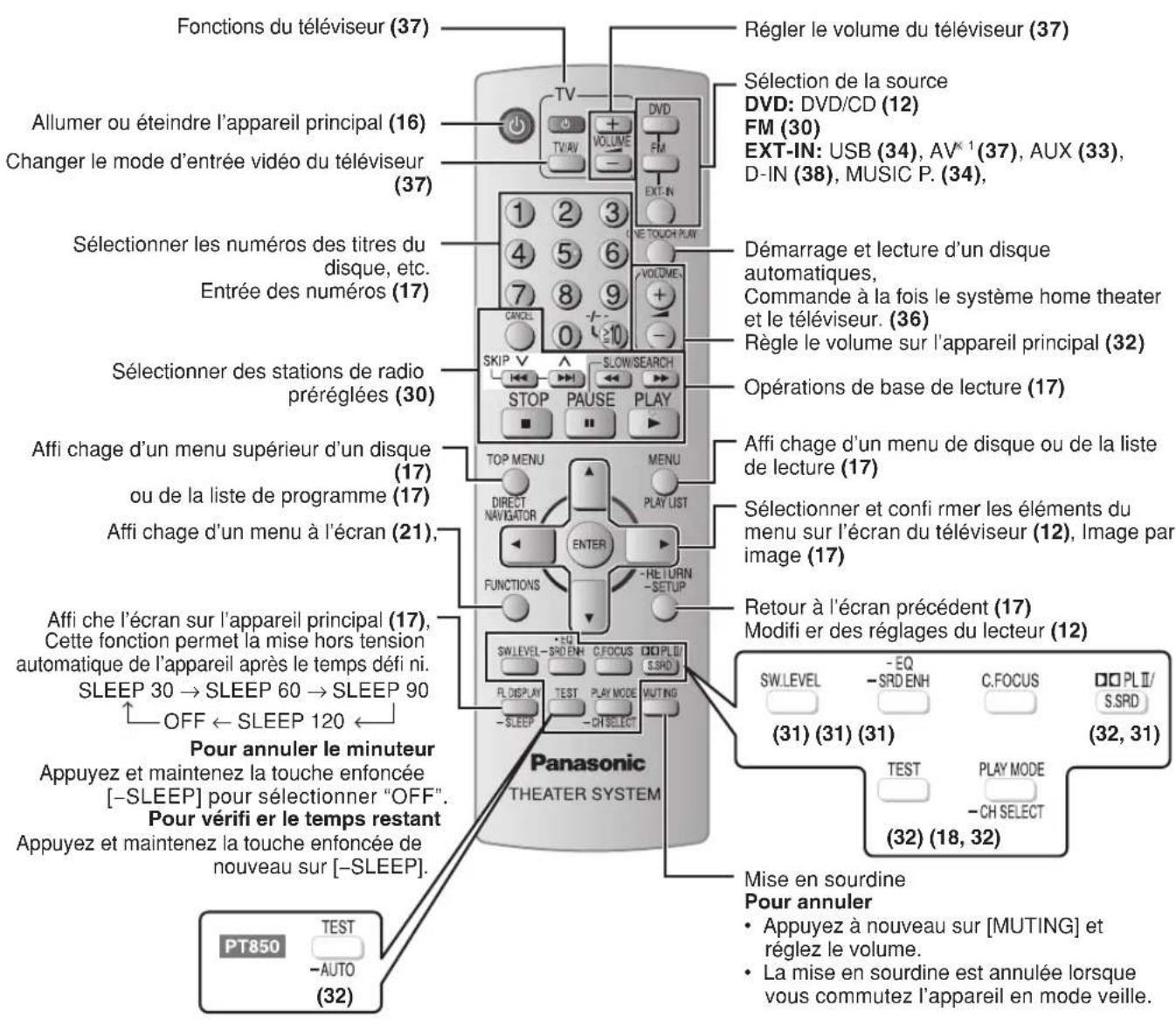

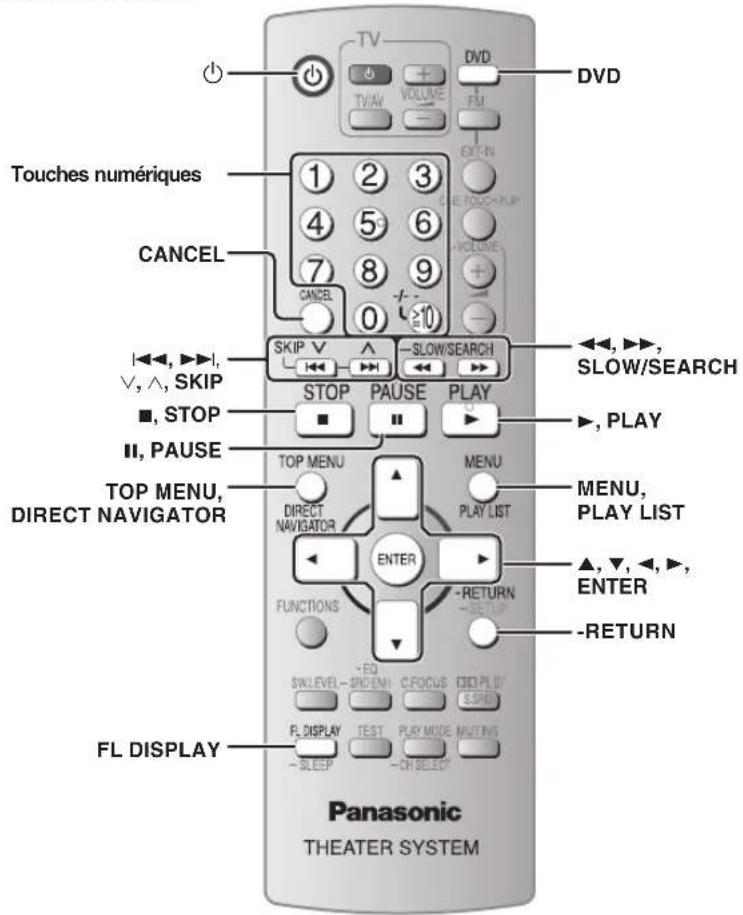

Télécommande	15
COMMANDES DE DISQUE

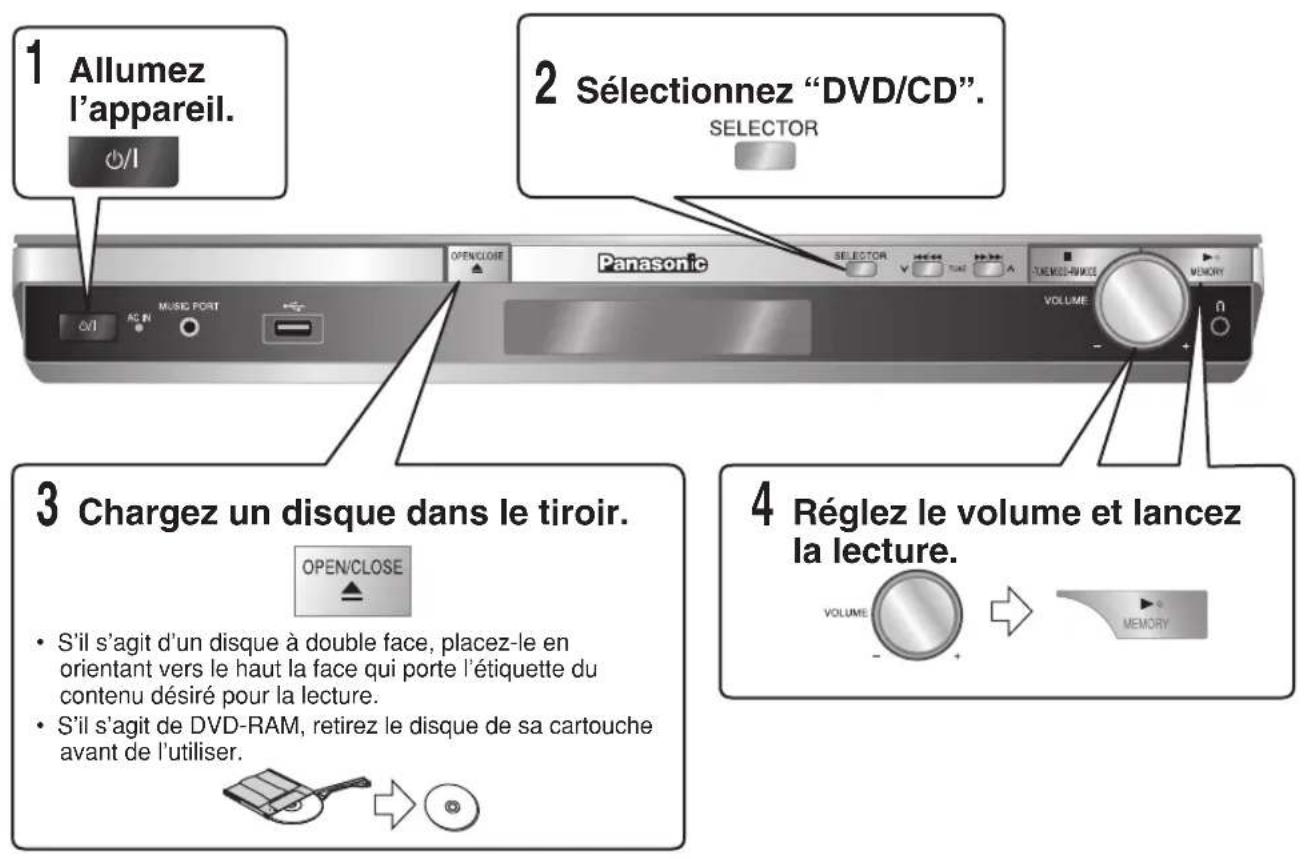

Disque - Lecture de base	16
Utilisation de l'apparéil principal / Utilisation de la télécommande	16
Lecture avancée	18

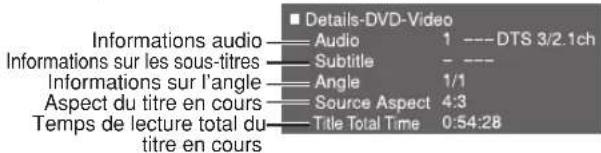

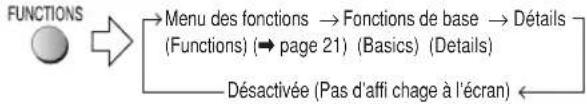

Afichage de l'état de la lecture en cours	18
Lecture de tous les groupes, lecture programmée et lecture aléatoire	18

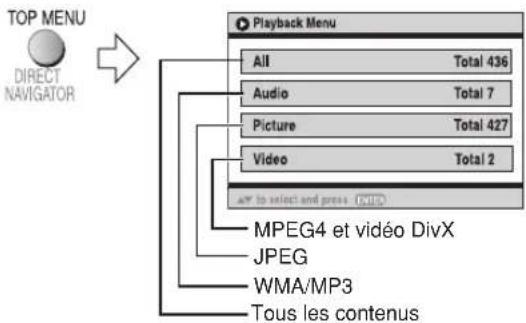

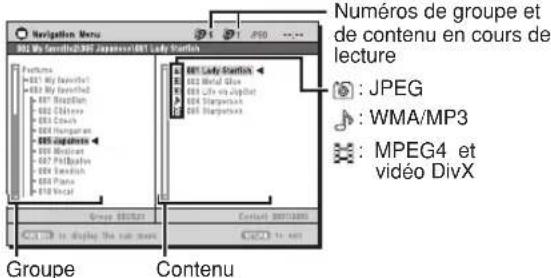

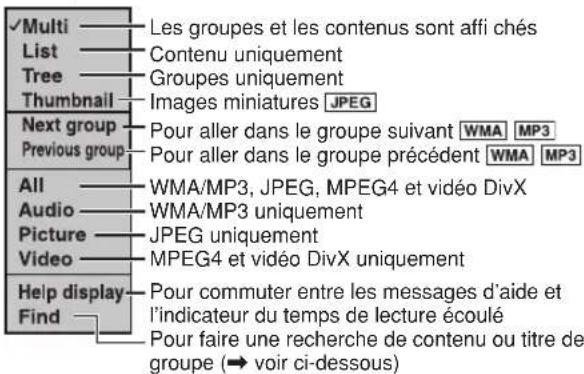

Lecture de disques de données à l'aide des menus de navigation	19
Lecture des disques de données	19
Lecture de disques HighMAT™/ Lecture de disques RAM et DVD-R/RW (DVD-VR)	20
Lecture de la piste selectionnée dans le disque CD Texte	20
Utilisation des menus à l'écran	21
Menu des fonctions (Functions)	21
Other Settings (Autres réglages)	22

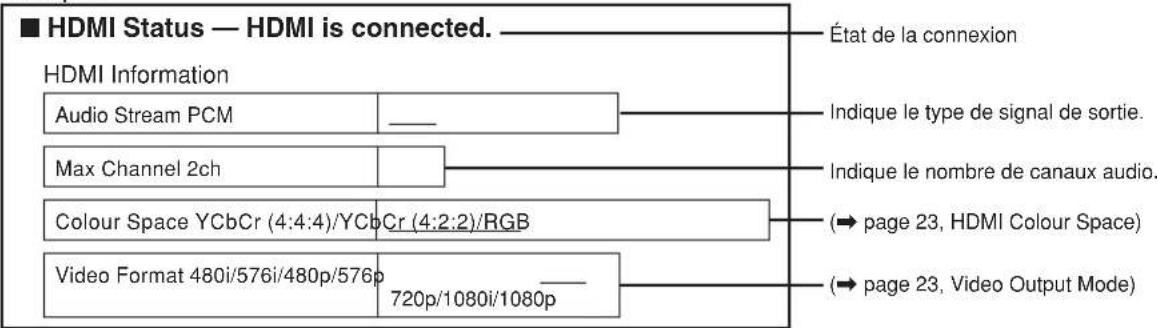

Confirmation de l'information HDMI	24

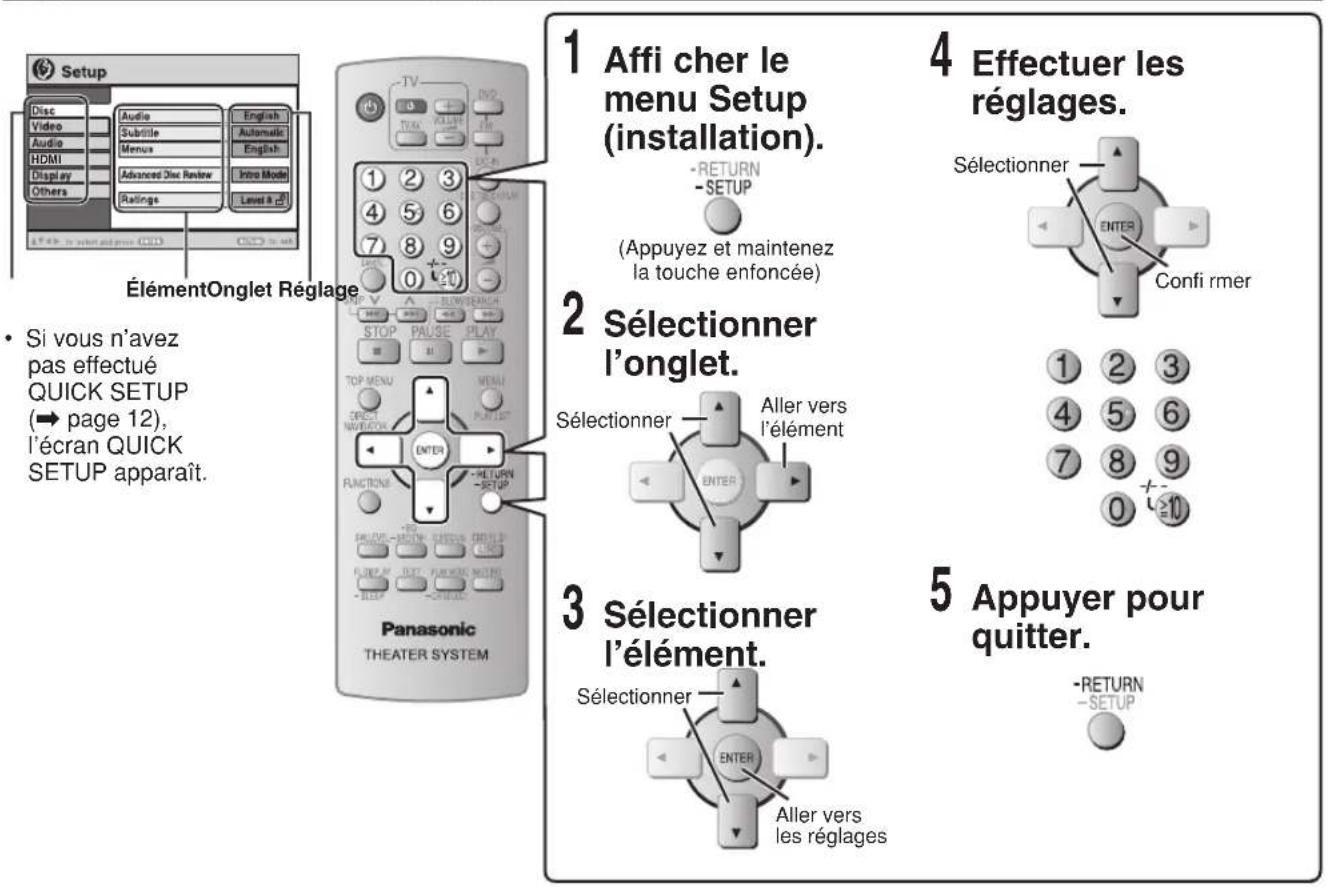

Modifi cation des réglages du lecteur	25
Réglages du lecteur	25

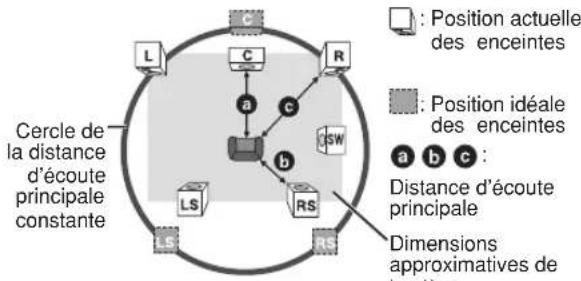

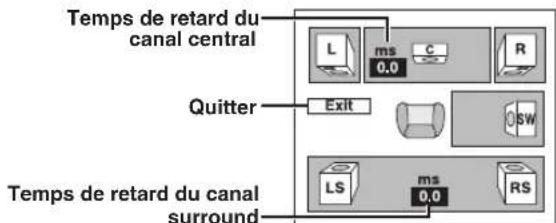

Modification du temps de retard des haut-parleurs	27
Astuce pour la réalisation de disques de données	28

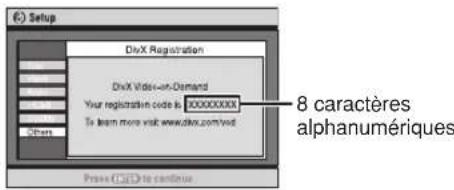

À propos du contenu DivX VOD	29
AUTRES COMMANDES
Utilisation de la radio	30

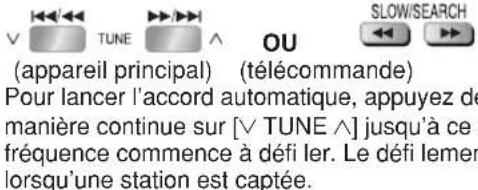

Accord manuel / Sélection des canaux prêrgés	30
Préréglage automatique / Diffusion RDS	30
Utilisation des effets sonores	31
Amélioration du son provenant du haut-parleur central: Focalisation centrale	31
Amélioration de la quantité des graves: Niveau du subwoofer	31
Amélioration de l'effet sonore surround: Surround Enhancer	31
Changement de la qualité sonore: Mode Égaliseur (EQ)	31
Amélioration du son stéreo: Super Surround	31
Amélioration du son stéreo: Dolby Pro Logic II	32
Réglage du volume de chaque haut-parleur: Ajustement du niveau des enceintes	32
Fonctionnement des autres apparciels	33

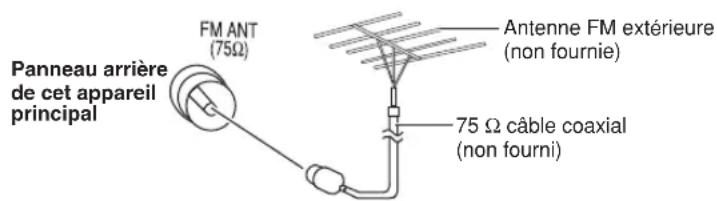

Raccordement facultatif d'antennes / Connexion audio facultative pour boitier décodeur	33

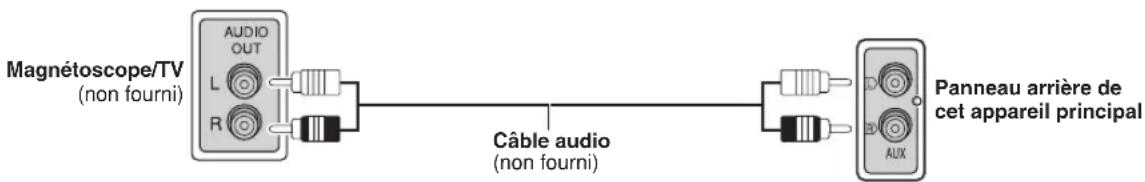

Connexion audio facultative pour magnétoscope ou télévisuer	33

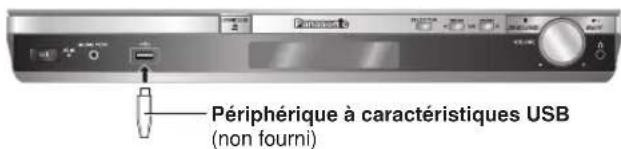

Raccordement et utilisation du Port Musique Facultatif / Raccordement et utilisation USB facultatif	34
Réglage automatique du niveau de sortie des haut-parleurs : Auto speaker setup	35
Utiliser le VIERA Link "HDAVI ControlTM"	36
Commande du télévisuer	37

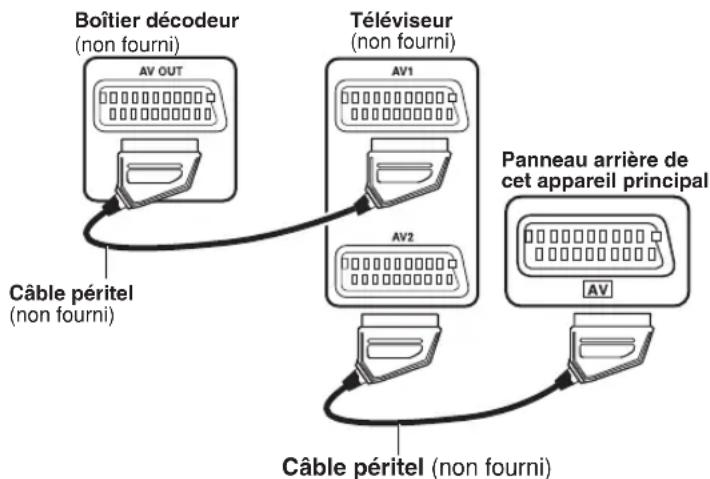

Utilisation du décodeur TV par cable, de la diffusion numérique ou du récepteur satellite	38
Modifier les réglages de l'apparéil principal et de la télécommande	38
RÉFERENCE
Guide de dépannage	39
Glossaire	43
Liste des codes de langue	44
Spécifi cations	45
Entretien	47

Vérifiez et identifiez les accessoires fournis.

□ 1 Télécommande

PT550

(N2QAYB000093)

PT850

(N2QAYB000095)

Pied de haut-parleur

PT550 2 Supports

2 piles de télécommande

PT250 boîtiers

PT850 4 bases

PT850

16 vis

Câbles d'enceinte

PT550

1 câble court

2 câbles longs

PT850

1 câble court

1 microphone

de réglage

automatique des

haut-parleurs

□1 Feuilles

d'étiquettes pour

câbles d'enceinte

1 Antenne FM intérieure

1 Cordon d'alimentation

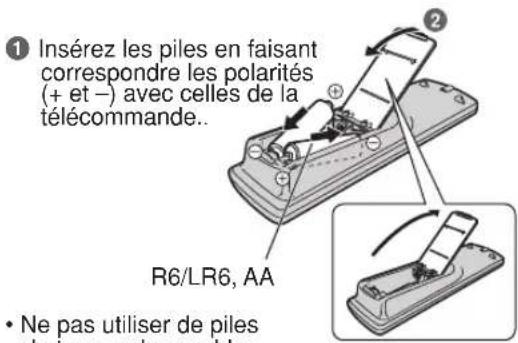

Préparation de la télécommande

• Ne pas utiliser de piles de type rechargeable.

Ne pas :

• utiliser ensemble des piles usées et des piles neuves.
• utiliser différents types de piles en même temps. Chauffer les piles ou les exposer à une flamme.
• démonter ou court-circuiter les piles.
• essayer de charger des piles alcalines ou au manganèse.
• utiliser des piles dont le revêtement a été retiré.

Une mauvaise manipulation des piles peut entraîner une fuite d'électrolytes susceptible de gravement endommager la télécommande.

Retirez les piles si la télécommande doit demeurer inutilisée pour une période prolongée. Rangez-les dans un endroit frais et sec.

Utilisation

Pointez vers l'écran (voir page 14), en évitant les obstacles, à une distance maximale de 7 mètres directement en face de l'appareil.

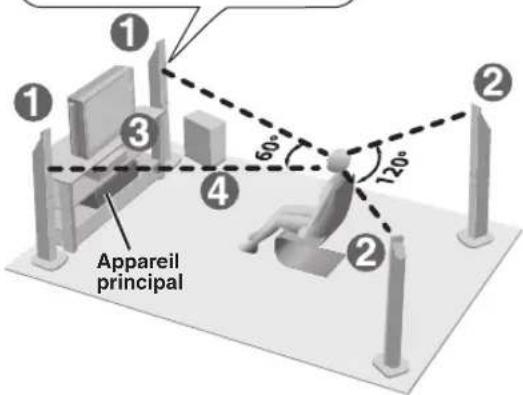

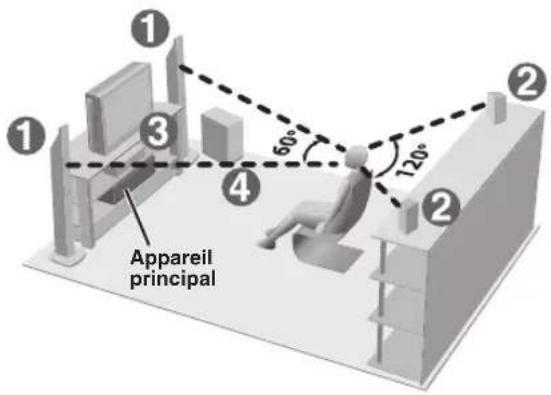

Exemple d'installation

• Placez les enceintes avant, et les haut-parleurs central et surround à peu près à la même distance par rapport à la position d'écoute. Les angles indiqués sur le schéma sont approximatifs.

PT550 1 AVANT (G,D)

2 SURROUND (G,D)

3 CENTRAL

4 ENCEINTE D'EXTRÊMES-GRAVES

PT850 1 AVANT (G,D)

2 SURROUND (G,D)

4 ENCEINTE D'EXTRÊMES-GRAVES

Ne pas utiliser une enceinte avant en tant que haut-parleur surround et inversement. Vérifiez le type d'enceinte en vous reportant à l'étiquette apposée sur la face arrière de l'enceinte avant.

Utilisez uniquement les enceintes fournies

L'utilisation d'autres enceintes peut endommager l'appareil et affecter la qualité sonore.

• Placez les enceintes sur des bases planes et solides.
• Prenez les précautions appropriées pour prévenir la chute des enceintes s'il vous est impossible de les installer sur une surface égale.
• Les graves risquent d'être excessivement amplifiés si vous placez les enceintes trop près du plancher, d'un mur ou d'un coin. Recouvrez les murs et fenêtres de rideaux épais.

Appareil principal

• Maintenez les enceintes à au moins 10 mm de l'appareil principal pour assurer une ventilation adéquate. Pour permettre une ventilation correcte et maintenir une bonne circulation de l'air autour de l'appareil principal, laissez au moins 5 cm d'espace libre de chaque côté.
• Ne bouchez pas les orifices de ventilation de l'appareil principal.

ATTENTION !

• Ne vous placez pas sur la base. Veillez à éloigner les enfants.

• Ne saisissez pas l'enceinte par le fil.

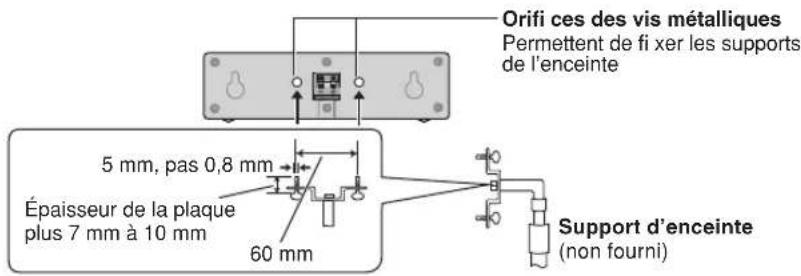

Haut-parleur central

• Si le haut-parleur central est placé directement sur le téléviseur, les vibrations qu'il génère risquent de brouiller l'image. Placez le haut-parleur central sur une tablette ou une étagère.
• Pour éviter que les enceintes ne tombent, ne les placez pas directement sur le téléviseur.

Enceinte d'extrêmes-graves

• Placez-la à gauche ou à droite du téléviseur, sur le plancher ou sur une étagère solide, pour éviter qu'elle ne provoque des vibrations. Laissez un espace de 30 cm entre le subwoofer et le téléviseur.

Remarque

• Vous risquez d'endommager vos enceintes et de réduire leur durée de service si le niveau de volume est élevé sur des périodes prolongées.
• Pour éviter tout dommage, réduisez le volume dans les cas suivants : lorsque le son est distordu à la lecture.
• Lorsque les enceintes résonnent à cause d'un tourne-disque, des parasites d'une émission FM, ou des signaux continus d'un oscillateur, d'un disque de test ou d'un instrument électronique. Lorsque vous ajustez la qualité sonore. Lorsque vous mettez l'appareil sous ou hors tension.

Si les couleurs sont anormales sur le téléviseur

Les haut-parleurs avant et central sont conçus pour être utilisés près du téléviseur, mais, dans le cas de certains téléviseurs et suivant la combinaison des conditions d'installation, il se peut que l'image soit affectée.

Le cas échéant, laissez le téléviseur hors tension pendant environ 30 minutes.

La fonction de démagnétisation du téléviseur devrait régler le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Attention

L'appareil principal et les enceintes fournies doivent être utilisés uniquement de la manière indiquée ici. Sinon, vous risquez d'endommager l'amplificateur et/ou les enceintes et de provoquer un incendie. En cas de dommage ou de baisse subite de performance, consultez un réparateur qualifié. - N'essayez pas d'autres méthodes que celles décrites dans le présent mode d'emploi pour fixer les enceintes au mur.

Préparatifs

Pour éviter d'endommager ou de rayer la surface sur laquelle vous effectuez l'assemblage, déposez-y un chiffon doux. - Pour l'assemblage, utilisez un tournevis cruciforme. - Les enceintes de gauche et de droite sont identiques, ainsi que les supports. - Pour procéder au montage mural facultatif, reportez-vous à la (→ page 9).

Assurez-vous que vous disposez de toutes les pièces indiquées avant de commencer l'assemblage, l'installation et le raccordement.

PT550

2 Enceintes avant

PT850

2 enceintes avant et

2 haut-parleurs surround

PT550

2 supports (avec câble)

PT850

4 supports

• 2 x supports à câble court : pour les enceintes avant
• 2 x supports à câble long : pour les haut-parleurs surround

PT550

PT850

2 bases

4 bases

PT550

PT850

8 vis

16 Vis

1

5 Faites glisser dans la rainure.

2

2

1

Option pour l'assemblage des haut-parleurs

Enfilez le câble du haut-parleur à travers la base.

Laissez environ 100 mm.

Il est possible de retarder et d'utiliser le câble du pied. Pour fixer à nouveau le câble, voir (→ page 9).

Fixez le haut-parleur.

Insérer I

Appuyez!

Pousser dans la rainure.

1 Serrer solidement.

Pour éviter que les enceintes ne basculent,

• vous devez utiliser des vis à œilleton adéquates suivant le type de mur ou de pilier auquel vous les fixerez.
• Demandez les conseils d'un entrepreneur en habitation qualifié pour connaître la meilleure façon de fixer les œilletons sur un mur de béton ou sur une surface n'offrant pas une résistance suffisante pour supporter les enceintes. Vous risquez d'endommager le mur ou les enceintes si ces dernières ne sont pas correctement fixées.

Cordon (non fourni)

Faites-le passer le long du mur jusqu'à l'enceinte et serrez-le fermement.

Vis à œilleton (non fournie)

Face arrière de l'enceinte

Env.

mm

Options d'installation de l'enceinte

Fixation murale

Vous pouvez également fixer les enceintes sur un mur (à l'exception du caisson de basse).

• Le mur ou le pilier sur lequel vous installerez les enceintes doit pouvoir supporter plus de 10 kg par vis. Pour fixer les enceintes à un mur, demandez les conseils d'un entrepreneur en habitation qualifié. Vous risquez d'endommager le mur et les enceintes si ces dernières ne sont pas correctement fixées.

① Insérez une vis (non fournie) dans le mur.

② Installez solidement l'enceinte sur la (les) vis de sorte qu'elle(s) se trouve(nt) bien insérée(s) dans chaque orifice.

Enceinte avant / haut-parleur surround : fixation au mur sans la base et le support.

Haut-parleur central

Haut-parleur surround

Enceintes avant et haut-parleurs surround : PT850 ; enceintes avant : PT550

■ Mise en place des supports d'enceinte (non fournis)

(Pour les haut-parleurs central et satellite)

Avant d'acheter les supports, assurez-vous qu'ils remplissent les conditions suivantes.

Notez le diamètre et la longueur nécessaires pour les vis, ainsi que la distance entre les vis comme indiqué sur le schéma.

• Les supports doivent pouvoir supporter plus de 10 kg.
• Les supports doivent demeurer stables même lorsque les enceintes sont installées en position élevée.

Exemple : haut-parleur central

Fixez de nouveau le câble du haut-parleur au support

Raccordements

Ne branchez le cordon d'alimentation sur le secteur qu'après avoir effectué les autres raccordements.

• Vérifiez la présence de tous les accessoires avant d'effectuer les raccordements.

Économie d'énergie

Même lorsqu'il est hors tension, l'appareil principal consomme une petite quantité d'énergie (environ 0,8 W). Pour économiser l'énergie lorsque l'appareil doit demeurer inutilisé pendant une période prolongée, débranchez-le de la prise secteur. Il faudra rétablir certains éléments de la mémoire après avoir rebranché l'appareil.

Raccordements aux différentes bornes du téléviseur

• Ne pas raccorder l'appareil par le biais d'un magnétoscope.
• En raison des mécanismes de protection contre la copie, l'image peut ne pas s'afficher correctement.
• Éteindre le téléviseur avant d'effectuer le raccordement et consulter le mode d'emploi qui accompagne le téléviseur.

Téléviseur équipé d'une borne SCART

Utilisation de la borne SCART (AV)

Pour améliorer la qualité de l'image, vous pouvez commuter la sortie du signal vidéo de la borne SCART (AV) de "Video" vers "S-Video" ou "RGB" suivant le type de téléviseur utilisé. Sélectionnez "S-Video/YPbPr" ou "RGB/No Output" dans QUICK SETUP (→ page 12). Réglez "Video Mode" sur "Off" (→ page 27, onglet "HDMI").

Cette connexion vous permet également de diffuser des supports audio à partir de votre téléviseur grâce à votre système de home cinéma. Reportez-vous à la rubrique "Fonctionnement des autres appareils" (→ page 33).

Téléviseur avec borne HDMI Téléviseur compatible HDMI

Utilisez la connexion HDMI pour obtenir une qualité audio et vidéo supérieure au moyen d'un câble unique.

• Réglez "Video Mode" sur "On" et "Audio Output" sur "On" (→ page 27, onglet "HDMI").
• Réglez le "Video Output Mode" (→ page 23, Picture Menu). VIERA Link ("HDAVI Control")

Si votre téléviseur Panasonic est compatible avec le VIERA Link, vous pouvez le faire fonctionner en synchronisation avec les opérations du home theater et inversement. (→ page 36).

Remarque

• Effectuer un raccordement supplémentaire (→ page 33) quand vous utilisez la fonction "HDAVI Control".
• Il est recommandé d'utiliser un câble HDMI Panasonic [Numéro de la pièce recommandée : RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), etc.]
• Ne pas utiliser de câbles non compatibles HDMI.

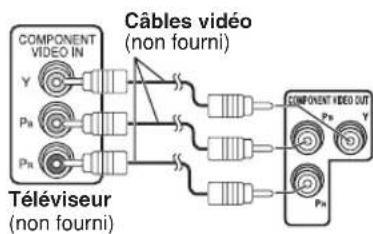

Téléviseur – bornes COMPONENT VIDEO IN

Utilisation des bornes COMPONENT VIDEO OUT

Ces bornes peuvent être utilisées pour la sortie entrelacée ou progressive. Lors du raccordement par ces bornes de sortie, les signaux de différence de couleurs (PB/PR) et le signal de luminance (Y) sont émis séparément, ce qui permet de reproduire les couleurs avec une grande fidélité.

L'indication des bornes d'entrée vidéo composantes varie suivant le téléviseur ou l'écran de contrôle (Exemple : Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Raccordez ensemble les bornes de même couleur.

Pour utiliser le mode vidéo progressif

• Procédez au raccordement à un téléviseur compatible avec la sortie vidéo progressive.

① Réglez "Video Mode" sur "Off" (→ page 27, onglet "HDMI"). ② Réglez "Video Output Mode" sur "480p" ou "576p", puis suivez les instructions affichées à l'écran de menu (→ page 23, Picture Menu).

• Les téléviseurs Panasonic équipés de bornes d'entrée 625 (576)/50i·50p, 525 (480)/60i·60p sont compatibles avec le mode vidéo progressif. Si le téléviseur utilisé est de marque différente, veuillez vous informer auprès du fabricant.

L'écran QUICK SETUP vous aide à effectuer les réglages nécessaires.

Pour visionner des images à partir de cet appareil, allumez le téléviseur et choisissez sur le téléviseur le mode d'entrée vidéo approprié (exemple : VIDEO 1, AV1, etc.).

Pour modifier le mode d'entrée sur votre téléviseur, consultez le mode d'emploi de ce dernier.

• Cette télécommande permet d'exécuter un certain nombre de commandes de base sur votre téléviseur (→ page 37).

3 Affiche l'écran QUICK SETUP.

(Appuyez et maintenez la touche enfoncée)

4 Suivre les instructions et effectuer les réglages.

5 Terminer l'INSTALLATION RAPIDE (QUICK SETUP).

6 Appuyer pour quitter.

Pour modifier ultérieurement ces réglages

Choisissez "QUICK SETUP" dans l'onglet "Others" (→ page 27).

Détails des régles
Menu language Choisissez la langue des messages de l'affi chage à l'écran.	• English • Français • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
TV Type Sélectionnéz l'options qui correspond au type de téléviseur utilisé.	• Standard (Direct View TV) • CRT Projector • LCD TV/Projector • Projection TV • Plasma TV
TV Aspect Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	• 4:3: Téléviseur à rapport de format classique • 16:9: Téléviseur à écran large
Video Out (AV/Component) Réglez le format du signal videoe comme sortie à la borne SCART (AV) et Component.	• Video/YPbPr • S-Video/YPbPr • RGB/No Output

• Les points soulignés dans le tableau ci-dessus sont des réglages d'usine.

Disques dont la lecture est possible

Disques commerciaux

Disque Logo	Indiqué comme suit dans ce mode d'emploi	Remarques
DVD-Video	DVDVIDEOVIDEO	DVD-V
DVD-Audio	AUDIO	DVD-A
Video CD	COMPACT DISC COMPACT DISC DIGITAL VIDEO SUPERVIDEO	VCD
CD	COMPACT DISC COMPACT DISC DIGITAL AUDIO DIGITAL AUDIO TEXT	CD

Disques enregistrés (O: Lisible, X: Illisible)

Disque Logo	Enregistré au moyen d'un magnétoscope DVD, etc.		Enregistré au moyen d'un ordinateur personnel, etc.					Finalisation ×6
	DVD-VR×2	DVD-V×4	WMA	MP3	JPEG	MPEG4×8	DIVX
DVD-RAM	DVD RAM RAM4.7	○	-	×	○	○		○
DVD-R/RW	DVD R R4.7 RW	○	○	×	○	○		○
DVD-R DL	DVD R R DL	○×3	○	×	×	×		×
+R/+RW -		×	(O)×5	×	×	×		×
+R DL -		×	(O)×5	×	×	×		×
CD-R/RW×1	-	-	-	○	○	○		○

• Il peut s'avérer, dans certains cas, impossible de lire certains des disques repris ci-dessus en raison du type de disque, des conditions d'enregistrement, de la méthode d'enregistrement ou de la manière dont les fichiers ont été créés. (→ page 28, Astuce pour la réalisation de disques de données). ※1 Cet appareil peut lire des CD-R/RW enregistrés avec les formats CD-DA ou Video CD.

WMA MP3 JPEG Cet appareil peut également faire la lecture des disques HighMAT. Disques enregistrés au moyen d'enregistreurs vidéo DVD ou caméscopes DVD, etc., en utilisant la Version 1.1 du Video Recording Format (norme unifiée d'enregistrement vidéo). Disques enregistrés au moyen de magnétoscopes DVD ou de caméscopes DVD utilisant la Version 1.2 du Video Recording Format (norme unifiée d'enregistrement vidéo). 4 Disques enregistrés au moyen de magnétoscopes DVD ou de caméscopes DVD utilisant le Format DVD-Vidéo. Enregistré en utilisant un autre format que le Format DVD-Vidéo, empêchant ainsi l'utilisation de certaines fonctions *6 Traitement qui permet la lecture sur les appareils compatibles. Pour la lecture au moyen de cet appareil d'un disque indiqué comme "Nécessaire", ce disque doit d'abord être finalisé à l'aide de l'équipement avec lequel il a été enregistré. Fermer la session peut aussi être efficace. Les données MPEG4 enregistrées à l'aide de caméras Panasonic SD multi ou d'enregistreurs vidéo DVD [en conformité avec les spécifications SD VIDEO (norme ASF)/système vidéo MPEG4 (Profil Simple)/système audio G.726]. ※9 Les fonctions ajoutées avec DivX Ultra ne sont pas prises en charge. 10 Compatibilité en lecture avec toutes les versions du format vidéo DivX (y compris DivX) avec lecture standard des fichiers média DivX. Certifié pour le profil DivX home cinéma.

Remarque sur l'utilisation de disques DualDisc

• Le contenu audio numérique d'un DualDisc ne répond pas aux spécifications techniques du format Compact Disc Digital Audio (CD-DA). Il se peut que la lecture soit impossible.

Disques dont la lecture n'est pas possible

DVD-RW version 1.0, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM qui ne peuvent être retirés de leur cartouche, DVD-RAM de 2.6-GB et 5.2-GB, et "Chaoji VCD" disponibles sur le marché, y compris les CVD, DVCD et SVCD non conformes à la norme IEC62107.

Systèmes vidéo

Cet appareil peut lire les disques PAL et NTSC, à condition que le système vidéo du téléviseur corresponde à celui du disque. - Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC. - Cet appareil peut convertir les signaux NTSC en PAL 60 pour l'affichage sur un téléviseur PAL (→ page 26, "NTSC Disc Output" dans l'onglet "Video").

Appareil principal

Type de prise pour les écouteurs : mini fiche stéréo de 3,5 mm.

• Réduisez le volume avant de raccorder. Le son passe automatiquement en stéréo à 2 canaux. Pour éviter d'endommager votre ouïe, évitez les périodes d'écoute prolongées.

Télécommande

×1 "AV" fonctionne uniquement quand le câble SCART est raccordé. (→ page 11). ×2 Pour PT850

Utilisation de l'appareil principal

Utilisation de la télécommande

Arrêt

La position est mise en mémoire pendant que "RESUME" apparaît sur l'afficheur. - Appuyez sur [▶, PLAY] pour poursuivre. - Appuyez de nouveau sur [■, STOP] pour effacer la position.

Pause

PAUSE

• Appuyez sur [▶, PLAY] pour recommencer la lecture.

Recherche (Pendant la lecture)

La vitesse de lecture augmente en 5 étapes. - Appuyez sur [▶, PLAY] pour lancer la lecture normale.

Ralenti (pendant la pause)

La vitesse de lecture augmente en 5 étapes. - La lecture au ralenti peut se faire vers l'avant uniquement. - Sauf MPEG4 DivX - Appuyez sur [▶, PLAY] pour lancer la lecture normale.

Afficheur de l'appareil principal

DVD-A DVD-V DVD-VR WMA MP3 MPEG4 DivX

Affichage du temps ↔ Affichage des informations

JPEG

Lorsque le diaporama (⇒ page 22) est activé :

SLIDE ↔ Affichage des informations

Lorsque le diaporama (→ page 22) est

désactivé :

PLAY ↔ Affichage des informations

Saut

WMA MP3 JPEG MPEG4 DivX

[▲,▼] : Saut de groupe ; [<,>] : Saut de contenu

• Cette fonction est indisponible pendant la lecture d'un programme ou la lecture aléatoire (→ page 18).

Sélection d'éléments à l'écran

Pour saisir les numéros

DVD-A Ddarr

DVD-VR VCD

Exemple : Pour sélectionner 12,

VCD avec commande de lecture (PBC)

Appuyez sur [■, STOP] puis appuyez sur les touches numériques pour annuler les fonctions PBC.

Remarque

• Les touches numériques susceptibles de fonctionner dépendent du nombre de plages sur le VCD.

WMA MP3 JPEG MPEG4 DivX

Exemple : Pour sélectionner 123,

Pour annuler les numéros

Menu de disque

TOP MENU

ENU DVD-A DVD-V

A

DIRECT

NAVIGATOR

Affiche le menu supérieur d'un disque.

DVD-VR

Affiche les programmes (voir page 20).

MENU

DVD-V

Présente le menu de disque.

PLAY LIST

DVD-VR

Affiche une liste de lecture (⇒ page 20).

-RETURN

VCD avec commande de lecture (PBC)

Présenter le menu du disque.

Image par image (pendant la pause)

DVD-A

(Partie de film)

DVD-V

DVD-VR VCD

W98 I'avant

uniquement.

Pour revenir à l'écran précédent

-RETURN

Une fois l'utilisation terminée, appuyez sur [■, STOP] pour préserver le moteur de l'appareil et l'écran du téléviseur.

Le nombre total de titres peut ne pas s'afficher correctement sur +R / +RW

Affichage de l'état de la lecture en cours

■ Fonctions de base (Basics)

Exemple : DVD-V

Détails (Details)

Exemple : DVD-V

• REACH recherche, les informations vidéo et audio ne sont pas affichées.

Lecture de tous les groupes, lecture programmée et lecture aléatoire

(pendant l'arrêt)

→ Tous les groupes (DVD-A) → Lecture programmée — Désactivée (Lecture normale) ← Lecture aléatoire ←

Pour quitter la lecture d'un groupe, la lecture programmée ou la lecture aléatoire à l'arrêt.

(plusieurs fois)

• La sélection "Play as Data Disc" dans le Other Menu (Menu Autres) (⇒ page 24) prendra effet si les fonctions suivantes sont indisponibles pour lire des contenus vidéo WMA, MP3, JPEG, MPEG4 ou DivX. DVD-Certains éléments peuvent ne pas être lus même si vous les avez programmés. DVD-A Certains disques contiennent des groupes additionnels. Si un écran de saisie du mot de passe apparaît après la sélection d'un groupe, saisissez le mot de passe au moyen des touches numériques pour lire les groupes additionnels. Reportez-vous également au boîtier du disque.

Lecture de tous les groupes

Lecture programmée (jusqu'à 32 éléments)

1 Appuyez sur les touches numériques pour sélectionner l'objet.

(WMA, MP3, JPEG, MPEG4, DivX. Appuyez sur [ENTER] pour enregistrer la sélection.)

Exemple : DVD-V

• Répétez la procédure pour programmer d'autres éléments. Pour sélectionner un numéro à 2 chiffres, Exemple : Pour sélectionner 12,

Pour sélectionner un élément à l'aide des boutons de défilement

Appuyez sur [ENTER] et [▲,▼] pour sélectionner un élément, puis appuyez de nouveau sur [ENTER] pour confirmer.

Pour sélectionner tous les éléments : Lorsque le champ "Chapter", "Track" ou "Content" est sélectionné, appuyez sur [▲, ▼] pour sélectionner "ALL".

Puis appuyez de nouveau sur [ENTER] pour confirmer.

Exemple : DVD-V

Pour modifier le programme sélectionné

1. Appuyez sur [▲, ▼] pour sélectionner le numéro du programme.
2. Appuyez sur les touches numériques pour modifier chaque élément. (WMA, MP3, JPEG, MPEG4, DivX. Appuyez sur [ENTER] pour confirmer la sélection.)

Pour effacer le programme sélectionné

1. Appuyez sur [▲,▼] pour sélectionner le numéro du programme.
2. Appuyez sur [CANCEL] (ou appuyez sur [▲,▼,◀,▶] pour sélectionner "Clear" et appuyez sur [ENTER]).

Pour effacer le programme entier

Sélectionnez "Clear all" avec [▲,▼,▲] puis appuyez sur [ENTER]. Le programme entier est également effacé si vous mettez l'appareil hors tension, ouvrez le tiroir de disque ou sélectionnez une autre source.

Lecture aléatoire

1 DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX Appuyez sur les touches numériques pour sélectionner un groupe ou un titre. (WMA MP3 JPEG MPEG4 DivX Appuyez sur [ENTER] pour enregistrer la sélection.)

Exemple : DVD-V

Disques possédant des groupes multiples

DVD-A

• Pour entrer tous les groupes, appuyez sur [▲,▶] afin de sélectionner "All" et appuyez sur [ENTER]. Pour retirer un groupe de la sélection, appuyez sur les touches numériques qui correspondent au groupe à effacer.

2

Lecture des disques de données

WMA MP3 JPEG MPEG4 DivX

La sélection "Play as Data Disc" dans le Other Menu (Menu Autres) (⇒ page 24) prendra effet si les fonctions suivantes sont indisponibles pour lire des contenus vidéo WMA, MP3, JPEG, MPEG4 ou DivX. Lectures de disques HighMAT™ (⇒ page 20).

Lecture des éléments dans l'ordre (Playback Menu)

1

2 Pour sélectionner "All", "Audio", "Picture" ou "Video".

Pour quitter l'écran

Appuyez sur [TOP MENU].

Lecture à partir de l'objet sélectionné (Menu Navigation)

1

2 Pour sélectionner le groupe.

3 Pour dire le contenu d'un groupe dans l'ordre.

Pour lancer la lecture à partir du contenu sélectionné.

Pour faire l'écoute de contenu WMA/MP3 tout en affichant une image JPEG à l'écran

Sélectionnez d'abord le fichier JPEG, puis le contenu audio.

(Cela ne fonctionne pas dans l'ordre inverse.)

Pour quitter l'écran

Appuyez sur [MENU].

■ Utilisation du sous-menu

1 Pendant que le menu Navigation s'affiche

FUNCTIONS

2 Pour sélectionner un élément.

Les options affichées varient selon le contenu du disque.

Recherche sur un titre de contenu ou de groupe

Mettez en surbrillance un titre de groupe pour effectuer une recherche dans le groupe, ou un titre de contenu pour lancer une recherche sur le contenu.

1 Lorsque le sous-menu est affiché (→ voir ci-dessus), pour sélectionner "Find".

2 Pour sélectionner un caractère.

• Répétez l'opération pour saisir un autre caractère.
• La recherche s'applique également aux minuscules. Appuyez sur [←,▶] pour sauter entre A, E, I, O et U.
• Appuyez sur [←] pour effacer un caractère.
• Laissez l'astérisque (*) pour rechercher les titres contenant le caractère saisi.
• Effacez l'astérisque ( ) pour rechercher les titres commençant par le caractère saisi. Pour ajouter de nouveau l'astérisque ( ), affichez de nouveau le sous-menu et sélectionnez "Find".

3 Pour sélectionner "Find".

L'écran de résultat de recherche apparaît.

4 Pour sélectionner le contenu ou groupe.

Lecture de disques HighMAT™

WMA MP3 JPEG

1 TOP MENU

DIRECT

NAVIGATOR

2 Pour sélectionner les éléments

• Répétez cette étape si nécessaire.

Exemple :

Menu : Pour accéder au menu suivant des listes de lecture ou à un autre menu

Liste de lecture : La lecture commence

Pour modifier l'image d'arrière-plan du menu

Appuyez sur [FUNCTIONS].

L'image de fond est remplacée par celle qui se trouve sur le disque.

Pour quitter l'écran

Appuyez sur [■, STOP].

Sélection à partir de la liste

1 Pendant la lecture

MENU

PLAY LIST

2 Pour aller de l'une à l'autre des listes "Playlist", "Group" et "Content".

3 Pour sélectionner un élément.

Pour quitter l'écran

Appuyez sur [MENU].

Lecture de disques RAM et DVD-R/-RW (DVD-VR)

DVD-VR

• Les titres n'apparaissent que si les titres sont enregistrés sur le disque.
• Vous ne pouvez pas modifier les programmes, les listes de lecture et les titres de disque.

Lecture des programmes

1 TOP MENU

DIRECT

NAVIGATOR

2 Pour sélectionner le programme

• Appuyez sur [▶] pour afficher le contenu du programme et du disque.

Pour quitter l'écran

Appuyez sur [DIRECT NAVIGATOR].

Lecture d'une liste de lecture

Applicable uniquement si le disque contient une liste de lecture.

PLAYLIST

2 Pour sélectionner la liste de lecture

Pour quitter l'écran

Appuyez sur [PLAY LIST].

Lecture de la piste sélectionnée dans le disque CD Texte

CD

Les titres apparaissent avec la lecture du disque contenant le texte CD.

DIRECT

NAVIGATOR

2 Pour sélectionner la piste

• Appuyez sur [FUNCTIONS] pour afficher la condition de lecture et la position actuelle.

Pour quitter l'écran

Appuyez sur [TOP MENU] ou [MENU].

2 Sélectionner le menu.

Exemple : DVD-V

Functions

Titre 1/2

C

T

A

Sous-titres 3 - Espagnol

Afficher l'écran Functions.

FUNCTIONS

3 Effectuer les réglages.

①

2

5

8

0

(3)

6

9

∴ ①

Exemple : [DVD-V]

Fonctions

T118 1/2

Chapitre 3/10

Temps 0:24:31

Audio 1 English

√2 French

1. Spanish

Appuyer pour quitter.

-RETURN

-SETU

Les éléments affichés différeront selon le type de disque et selon le format d'enregistrement.

Menu des fonctions (Functions)

Program

Group

Title

Chapter

Track

[ Playlist ]

Content

Pour lancer la lecture depuis un élément

spécifique

Exemple : DVD-VR. Pour sélectionner le

programme 12

Appuyez sur les touches numériques :

Fonction

Recherche de programme 2Programme

Temps 0:34:15

Audio

1

Temps

[La fonction de relevé de temps (Time Slip) ne fonctionne pas avec les disques +R/+RW.]

Pour faire un saut vers l'avant ou vers

l'arrière (Time slip) (pendant la lecture)

1. Appuyez deux fois sur [ENTER] pour afficher l'indicateur Time Slip.
2. Appuyez sur [Δ, ∇] pour sélectionner les temps, puis appuyez sur [ENTER].

Appuyez sur et maintenez enfoncée la touche [▲,▼] pour modifier plus vite.

Pour modifier l'affichage du temps écoulé ou restant

Vidéo

MPEG4 DivX

Pour afficher le nombre de pixels

DivX Fps (images par seconde) est également affiché.

Audio

DVD-A DVD-V DivX (avec pistes sonores multiples)

Pour sélectionner une piste sonore

DVD-VR VCD DivX

Pour sélectionner "LR", "L", "R" ou "L+R"

DVD-V (Disques karaoké)

Pour sélectionner "ON" ou "OFF" pour les voix

Sélectionner "OFF", "V2", "V1" ou "V1+V2" pour des sélections vocales différentes

Pour plus de détails, veuillez dire les instructions qui accompagnent le disque.

Audio

Type de signal et données

LPCM/PPCM/Digital/DTS/MP3/MPEG :

Type de signal kHz (fréquence d'échantillonnage)/bit/

ch (nombre de canaux)

Exemple : 3/2.1ch

1.1 : Effet basse fréquence

(ne s'affiche pas s'il n'y a pas de

signal)

0 : Pas de surround 1 : Surround mono 2 : Surround stéréo (gauche/droite)

1 : Central

2 : Avant gauche + Avant droit 3 : Avant gauche + Avant droit + Central

DivX : Sur un disque vidéo DivX, le démarrage de la lecture peut prendre quelques temps si vous modifiez la piste audio.

WMA MP3

Pour afficher le débit binaire courant ou la fréquence d'échantillonnage

Still Picture

DVD-A

Pour changer d'image fixe

Number

VCD avec contrôle de la lecture

Pour choisir un numéro

Pendant que le menu du disque est affiché, appuyer sur [▲, ▼] puis appuyer sur [ENTER].

Pour un changement plus rapide des numéros, appuyez et maintenez enfoncé [▲, ▼].

Thumbsail

Pour changer d'image fixe

Subtitle

JPEG : Pour afficher les images miniatures

DVD-VR (sous-titres multiples)

VCD (SVCD)

Pour sélectionner la langue des sous-titres

• Sur les disques +R/+RW, un numéro de sous-titre peut apparaître à la place des sous-titres qui ne sont pas affichés. DVD-VR "On" ou "Off" apparaît uniquement avec les disques comportant la fonction d'activation/désactivation des sous-titres (cette fonction ne peut pas être enregistrée à partir des enregistreurs de DVD Panasonic).

Menu des fonctions (suite)

Marker (VR)	DVD-VR Pour acceder à un marqueur inséré avec un enregistrateur DVD-Viséo Appuyez sur [▲,▼] ⇒ Appuyez sur [ENTER]	Rotate Picture	Pour faire pivoter une image
Angle	(avec angles multiples) Pour sélectionner un angle de visionnement	Slideshow Pour activer/désactiver le diaporama On ← Off Pour modifi er l'intervalle entre les images du diaporama 1 (Rapide) à 5 (Lent)
		Other Settings	(⇒ voir ci-dessous)

Autres réglages

Play Speed

DVD-A (Partie de fi Im) DVD-V DVD-VR Pour changer la vitesse de lecture - de "x0.6" à "x1.4" (par paliers de 0,1 unité) · Appuyez sur [▶, PLAY] pour lancer la lecture normale. ·Après avoir modifié é la vitesse. - Le Dolby Pro Logic II n'ont aucun effet. - La sortie audio commute en stéreo 2 canaux. - La fréquence d'échantillonnage de 96 kHz passée à 48 kHz. ·Cette fonction peut être ineffi cace selon l'enregistrement du disque.

Menu de lecture

Repeat

(Uniquement lorsque le temps de lecture éçoulé peut s'affi cher.)DVD-A:Off (Désactivé) → Track (Piste) → Group (Groupe)*DVD-V:Off (Désactivé) → Chapter (Chapitre) → Title (Titre)*DVD-VR:Off (Désactivé) → Program (Programme) → All (Tout)Pendant la lecture d'une liste de lecture :Off (Désactivé) → Scene (Scène) → Playlist (Liste de lecture)VCD CD : Off (Désactivé) → Track (Piste) → All (Tout)WMA MP3 MPEG4 DivXOff (Désactivé) → Content (Contenu) → Group (Groupe)*JPEG: Off (Désactivé) → Group (Groupe) * "All" (Tout) pendant la lecture de tous les groupes (DVD-A), pendant la lecture programmée ou pendant la lecture aléatoire.

A-B Repeat

Sauf DVD-VR (Partie avec image fi xe) JPEGMPEG4 DivXPour répéter une section donnéeAppuyez sur [ENTER] aux points de début et de fi n.Appuyez à nouveau sur [ENTER] pour annuler.

DVD-V (Sauf +R/+RW) DVD-VR (Sauf pour les images fixes et lors de la lecture d'une liste de lecture) Permet de parcourir le contenu du disque et de développer la lecture à partir de la position sélectionnée. Vous pouvez sélectionner "Intro Mode" ou "Interval Mode" dans "Advanced Disc Review" de l'onglet "Disc" (→ page 25). Exemple: DVD-VR program 4 Time 0:01:06 Appuyez sur [>, PLAY] lorsque vous trouvez un titre ou un programme de votrechoix. • Cette fonction peut être inopérante selon le disque et la position de lecture. • DVD-VR Cette fonction est inopérante lors de la lecture d'une liste de lecture (→ page 20).

Menu Image

Picture Mode	Normal Cinema1 : Adoucit l'image et améliore l'affi chage des détails dans les scènes sombres. Cinema2 : Rend l'image plus nette et fait resortir les détails dans les scènes sombres. Animation : Conviient pour l'animation. Dynamic : Améliore le contraste pour des images puissant. User : Appuyez sur [ENTER] pour sélectionner "Picture Adjustment" (→ voir ci-dessous)
	Picture Adjustment Contrast : Augmente le contraste entre les parties claires et sombres de l'image. Brightness : Illumine l'image. Sharpness : Régle la nettoyé des lignes horizontales. Colour : Ajuste la teinte de la couleur de l'image. Gamma : Ajuste la luminosité des parties sombres. Depth Enhancer : Réduit le bruit brut à l'arrière-plan, pour créé une plus grande sensation de profondeur.

Autres réglages (suite)

Menu Image (suite)

Video Output Mode

Pour sélectionner la qualité d'image la mieux adaptée à votre téléviseur (Les enregistrentes video seront convertis en et sortis comme video de haute défi nition) Quand une connexion HDMI est utilisé et le "Video Mode" (→ page 27, onglet "HDMI") est régé sur "On". *480p/576p/720p/1080p (progressif) *480i/576i/1080i (entrelacé) • Choisissez une source video marquée d'un " *". Le signe "* indique que la source video est compatible avec votre téléviseur. • Des distorsions d'images peuvent résulter de la sélection d'une source video dépourvue du signe "*". Si l'image est déformée, appuyez avec insistence sur [CANCEL] jusqu'à ce que l'image soit correcte. • Le débit provenant des bornes COMPONENT VIDEO OUT sera "480i" ou "576i". Quand la connexion HDMI n'est pas en utilisement et "Video Mode" (→ page 27, onglet "HDMI") est régé sur "Off". *480p/576p (progressif) *480i/576i (entrelacé) Lorsque vous sélectionnez "xxx *p" (progressif) et qu'un écran de confi ration apparait, sélectionnez "Yes" uniquement si l'appareil est raccordé à un téléviseur compatible avec la sortie progressive. * Les numérios affi chés dépendent du disque en cours de lecture. L'un des numérios indiqués ci-dessus est affi ché.

Transfer Mode

Si vous avez choisi "xxx *p" (progressif) ou "1080i" (entrelace) (→ voir ci-dessus, "Video Output Mode), sélectionnez la méthode de conversion de source progressive convenant au type de matériel. • Le paramètre repasse en mode Auto ou Auto1 si vous ouvrez le tiroir de disque, mettez l'appareil hors tension ou sélectionnez une autre source. Lors de la lecture de disques PAL, de contenus MPEG4 ou DivX video Auto: Déetecte automatiquement le containu fi Imique et video et le convertit de manière appropriée. Video: Sélectionnez lorsque vous utilisez Auto et que le contenu apparait déformé. Film: Sélectionnez si les bords du contenu filmique apparaisent irréguliers ou non rognés lorsque Auto est sélectionné. Néanmoins, si le contenu video est déformé comme indiqué sur l'illustration de droite, sélectionnez Auto. Lors de la lecture de disques NTSC Auto1: Déetecte automatiquement le containu fi Imique et video et le convertit de manière appropriée. Auto2: En plus de Auto1, déetecte automatiquement les contenus fi Imiques de différentes vitesses de défi lement et les convertit de manière appropriée. Video: Sélectionnez lorsque vous utilisez Auto1 et Auto2, et que le contenu apparait déformé.

Source Select	DivX Lorsque vous sélectionnez "Auto" la méthode de construction du contenu DivX est automatiquement reconnectue et sortie. Si l'image est déformée, sélectionnez "I (Interlace)" ou "P (Progressive)" selon la méthode de construction utilisée lors de l'enregistrement du contenu sur le disque. Auto I (Interlace) P (Progressive)
HD Picture Enhancer	Fonctionne quand la connexion HDMI est en utilise et "Video Mode" (⇒ page 27, onglet "HDMI") est réglé sur "On". Pour rendre plus nette la qualité d'image "720 p", "1080i" et "1080p" Off ↔ 1 ↔ 2 ↔ 3 (image la plus nette)
HDMI Colour Space	Fonctionne quand la connexion HDMI est en utilise et "Video Mode" (⇒ page 27, onglet "HDMI") est réglé sur "On". Pour sélectionner la couleur d'image qui convient à votre téléviseur RGB YCbCr (4:4:4) YCbCr (4:2:2) • Si le réglage ci-dessus n'est pas compatible avec votre téléviseur, il ne sera pas affché. • "RGB Range" (⇒ page 26, onglet "HDMI") est disponible quand "RGB" est sélectionné.

Menu Audio

Dolby Pro Logic II	(→ page 32, Dolby Pro Logic II)
Dialogue Enhancer	PourrendledialoguesdesfiImsplus clairémentaudible DVD-V(DolbyDigital,DTS,MPEG,3-canaux ou plus,avecledialogueneregistrésurle canal central) DivX(DolbyDigital,3-canauxou plus,avecledialogueeneregistré surle canal central) On ↔ Off

Menu Affichage

Information	JPEG: On ↔ Off
Subtitle Position	0 à -60
Subtitle Brightness	Auto, 0 à -7
4:3 Aspect	Pour sélectionner le type d'affichage des images créées pour les écrans à rapport de format 4:3 sur un téléviseur à rapport de format 16:9Normal: Allonge l'image en largeur.Auto: Agrandit les images Letterbox 4:3 afi n qu'elles occupt une plus grande partie de l'écran. Les autres types d'image apparaissent en entier, au centre de l'écran.Shrink: Les images apparaissent au centre de l'écran.Zoom: Agrandit jusqu'au rapport de format 4:3.Si votre téléviseur est équipé d'une fonction similaire, il est préféable de l'utiliser pour obtenir un meilleur effet.

Autres réglages (suite)

Menu Affichage (suite)

Zoom adapté

DVD-A (Partie de film)

DVD-V DVD-VR VCD

Pour sélectionner une taille d'écran ajustée pour l'écran de votre téléviseur

Auto

4:3 Standard

European Vista

16:9 Standard

American Vista

Cinemascope 1

Cinemascope 2

Exemple :

MPEG4 DivX Standard (x 0,25 tout l'écran) Original (taille telle qu'enregistrée) Full (tout écran) - Cette fonction peut être inefficace selon l'enregistrement du disque.

Zoom manuel

Pour effectuer le zoom avant et le zoom arrière manuellement

• par pas de 0,01 unité de "x1.00" à "x1.60"
• par pas de 0,02 unité de "x1.60" à "x2.00"
• par pas de 0,05 unité de "x2.00" à "x4.00"

MPEG4 DivX)

Pour modifier plus rapidement les étapes, appuyez sur la touche [▲,▼] et maintenez-la enfoncée. MPEG4 DivX jusqu'à "x4.00" peut ne pas fonctionner en fonction du téléviseur raccordé et de ses réglages.

Affichage du débit binaire

DVD-A (partie de film)

DVD-V DVD-VR VCD MPEG4 DivX

On ↔ Off

GUI See-through Pour rendre le menu à l'écran

transparent

Off, On, Auto

Luminosité de l'interface graphique Pour ajuster la luminosité de l'écran

-3 à +3

Statut HDMI

Donne diverses informations quand il y

la connexion à la borne HDMI AV OUT

→ voir ci-dessous, Confirmation de

l'information HDMI)

Other Menu (Menu Autres)

Setup

(→ page 25)

Play as DVD-Video

ou

Pour lire le contenu DVD vidéo de DVD

Play as DVD-Audio

Pour utiliser les fonctions pour les

Play as High

disques de données (→ page 19)

(Pour la lecture de contenus vidéo MP3, JPEG, MPEG4 ou DivX sur DVD-RAM, pour la lecture d'un disque HighMAT sans utiliser la fonction HighMAT)

Confirmation de l'information HDMI

Exemple :

Remarque

Tous les types possibles de sources sont affichés.

• La source actuelle pour "Audio Stream", "Video Format" et "Color Space" sera mise en évidence. (Si vous sélectionnez une source vidéo dépourvue du signe * dans "Video Output Mode" du Picture Menu (Menu Image), le format vidéo sélectionné ne sera pas mis en évidence).
• Quand "Off" est sélectionné dans "Audio Output" (→ page 27, onglet "HDMI"), "--" apparaîtra dans "Audio Stream" et "Max Channel".

• Les réglages demeurent tels quels même si vous commutez l'appareil en mode d'attente.
• Les éléments soulignés dans le tableau suivant sont des réglages d'usine.

QUICK SETUP permet de régler successivement des éléments dans la zone ombragée.

Réglages du lecteur

■ Onglet "Disc"
Audio Choisissez la langue audio.	• English • French • German • Italian • Spanish • Polish • Swedish • Dutch • Original ×1 • Other ****×2
Subtitle Choisissez la langue des sous-titres.	• Automatic ×3 • English • French • German • Italian • Spanish • Polish • Swedish • Dutch • Other ****×2
Menu Choisissez la langue des menus du disque. La modification de la langue de menu dans QUICK SETUP entraine également celle du présence réglage.	• English • French • German • Italian • Spanish • Polish • Swedish • Dutch
	• Other *****×2
Advanced Disc Review (⇒ page 22)	• Intro Mode: Fait défi ler chaque titre ou programme. • Interval Mode: Fait défi ler chaque titre ou programme ainsi que chaque intervalle de 10 minutes dans un titre ou programme.
Ratings Spécifi ez un niveau de protection parentale pour limiter l'accès à la lecture des DVD-Viséo.	Réglage des niveaux de protection parentale (Lorsque le niveau 8 est sélectionné) • 8 No Limit • 1 à 7 • 0 Lock All: Pour empêcher la lecture des disques sans niveau de protection parentale.
	Modifi cation des niveaux de protection parentale (Lorsque le niveau 0 à 7 est sélectionné) • Unlock Player • Change Password • Change Level • Temporary Unlock
	Si vous spécifique ez un niveau de protection parentale, un écran de saisie de mot de passer apparaït. Suivez alors les instructions à l'écran. Choisissez un mot de passer que vous ne risquiez pas d'oublier. Un écran de message apparaïtra à chaque insertion d'un DVD-Viséo de niveau de contrôle supérieur à celui que vous avez spécifique. Entrez votre mot de passer et suivez les instructions à l'écran.
La langue originale désignée sur le disque est sélectionnée. Entrer un numéro de code en vous reférant au tableau (⇒ page 44). Si la langue séLECTIONnée pour "Audio" n'est pas disponible, le sous-titre apparait dans cette langue (si elle est disponible sur le disque).

QUICK SETUP permet de régler successivement des éléments dans la zone ombragée.

Réglages du lecteur (Suite)

Onglet "Video"

TV Aspect Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	4:3 Pan&Scan: Téleviseur à rapport de format classique (4:3) Les côtes de l'image pour écran large sont coupés api n qu'elle s'ajusteparfaitement sur l'écran (sauf si le disque l'intérêt).
	4:3 Letterbox: Téleviseur à rapport de format classique (4:3)L'image pour écran large est affi chée en style Letterbox (non recadré).
	16:9: Téleviseur à écran large (16:9)
TV Type Sélectionnez l'options qui correspond au type de téléviseur utilisé.	Standard (Direct View TV) • CRT Projector • LCD TV/Projection Projection TV • Plasma TV
Time Delay Si vous avez raccordé un écran au Plasma, ajustez cette valeur si vous neçoze un décalage entre le son et l'image.	0ms • 20ms • 40ms • 60ms • 80ms • 100ms
Video Out (AV/Component) Choisissez le format de signal video pour la sortie via la borne SCART (AV) et laborne Composantes.	Video/YPbPr • S-Video/YPbPr RGB/No Output
Still Mode Spcífé ez le type d'image à affi cher en mode de pause.	Automatic Field: L'image n'est pas fl oue, mais la qualité d'image est inférieure. Frame: La qualité d'ensemble est élevée, mais l'image peut sembler fl oue.
NTSC Disc Output Choisissez la sortie PAL 60 ou NTSC lors de la lecture des disques NTSC (→ page 13, Systèmes video).	PAL60: Une fois connecté à un téléviseur PAL. NTSC: Une fois connecté à un téléviseur NTSC.
Picture/Video Output ModifiEZ ez le signal video à émettre pour le format JPEG, MPEG4 et video DivX si l'affi chage des images n'est pas uniforme pendant la lecture.	Automatic • PAL NTSC/PAL60: La sortie dépendra du réglage "NTSC Disc Output" (→ voir ci-dessus).
■Onglet "Audio"
Dolby Digital x5	Bitstream PCM	Sélectionnez de manière à correspondre avec le type d'équipment raccordé à la borne HDMI AV OUT (→ page 11)
DTS Digital Surroundx5	Bitstream PCM	Sélectionnez "Bitstream" quand l'équipment est à même de découvert des données bitstream (forme numérique de données multicanal). Autrement, sélectionner "PCM".(Si le train de bits arrive à l'équipment sans être découvert, des niveaux élevés de bruit, susceptibles d'endommager tant vos haut-parleurs que votre ouïe, peuvent être émis.)
MPEGx5	PCM Bitstream
Dynamic Range Compression	Off On: Ajuste le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux inférieur et supérieur du son. Convient à l'écoute en fi n de soitée. (Fonctionne uniquement avec Dolby Digital)
Speaker Settings (→ page 27) SpecifiEZ ez le temps de retard pour les haut-parleurs central et surround.	Central: 0.0/1.0/2.0/3.0/4.0/5.0 ms Surround (G/D): 0.0/5.0/10.0/15.0 ms
■Onglet "HDMI"
RGB Range Réglez "HDMI Color Space" sur "RGB" (→ page 23, Picture Menu).	Standard Enhanced: Quand les images noir et blanc ne sont pas nettes.
x4 Voir "Image fi xe et trame fi xe" (→ page 43, Glossaire). x5 Quand le son sort par la borne HDMI AV OUT et que le matériel connecté ne supporte pas l'élement sélectionné, le résultat audio obtenu dépend de la performance de l'équipement connecté.

Réglages du lecteur (Suite)

■ Onglet "HDMI" (Suite)

Video Mode	• On: Quand la connexion se fait par la borne HDMI AV OUT. Sortie videoe par la borne HDMI. La sortie videoe se fait aussi par la borne COMPONENTVIDEO OUT, mais seulement en 480i ou 576i (entrelacé). Quand la connexion se fait par la borne SCART (AV), le signal RGB ne sort pas. • Off: Quand la connexion se fait par la borne COMPONENTVIDEO OUT ou par la borne SCART (AV). La videoe arrive de la borne COMPONENTVIDEO OUT ou de la borne SCART (AV) selon le réglage du "Video Output Mode" (→ page 23), Menu Image) ou de la borne SCART (AV) selon le réglage de "Video Out (AV/Component)" dans l'onglet "Video" (→ page 26). La videoe vient aussi de la borne HDMI AV OUT, mais uniquement en 480p/576p (progressif).
Audio Output	• On: Quand la sortie audio se fait par la borne HDMI AV OUT. (Dépendant des capacités de l'équipement raccordé, la sortie audio peut être différente des réglages audio de l'appareil principal.) • Off: Quand la sortie audio ne se fait pas par la borne HDMI AV OUT. (La sortie audio se fait en utilisant les réglages de l'appareil principal.)
VIERA Link (HDAVI Control)	• On: La fonction "HDAVI Control" du lien VIERA est disponible (→ page 36). • Off
■ Onglet "Display"
Menu Language	• English • Français • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
On-Screen Messages	• On • Off
Background during Play Sélectionnez l'image de fond au cours de la lecture JPEG, MPEG4 et video DivX.	• Black • Grey
■ Onglet "Others"
FL Dimmer Modifi e la luminosité de l'affi cheur de l'appareil.	• Bright • Dim • Auto: L'affi cheur s'assombrit, mais il s'éclaire lorsque vous exécutez des commandes.
DivX Registration Affi che le code d'enregistrement de l'appareil.	Vous avez besoin de ce code d'enregistrement pour acheter et dire du contenu DivX video à la demande (VOD). (→ page 29, "À propos du contenu DivX VOD")
QUICK SETUP	• Yes • No
Re-initialise Setting Rétablit toutes les valeurs par défaut des menus Setup (confi guration).	• Yes: L'écran de saisie du mot de passer apparaït si "Ratings" (→ page 25) estdéfi ni. Veuillez saisir le même mot de passer. Lorsque "INIT" disparait de l'affi cheur, mettez l'appareil hors tension puis à nouveau sous tension. • No

Modification du temps de retard des haut-parleurs

S'applique à la lecture audio multicanal

(Haut-parleurs central et surround uniquement)

Pour une écoute optimale du son à 5,1 canaux, toutes les enceintes, à l'exception de l'enceinte d'extrêmes graves, doivent se trouver à une distance identique de la position d'écoute. Si vous ne pouvez pas placer le haut-parleur central ou les haut-parleurs surround plus près de la position d'écoute, ajustez le temps de retard pour compenser cette différence.

Si la distance a ou b est inférieure à c, consultez le tableau correspondant pour tracer la différence, puis effectuez le réglage recommandé.

Haut-parleur central
Différence (environ)	Réglage
30 cm	1.0 ms
60 cm	2.0 ms
90 cm	3.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

Haut-parleur surround
Différence (environ)	Réglage
150 cm	5.0 ms
300 cm	10.0 ms
450 cm	15.0 ms

Pour entrer dans les réglages des enceintes

1. Appuyez sur [▲,▼] pour sélectionner la case du temps de retard et appuyez sur [ENTER]. 2. Appuyez sur [▲,▼] pour régler le temps de retard et appuyez sur [ENTER].

Pour terminer le réglage des enceintes

Appuyez sur [▲,▼] pour sélectionner "Exit", puis appuyez sur [ENTER].

Remarque

Lorsque vous modifiez le réglage du haut-parleur surround pour Dolby Digital, le réglage change également pour Dolby Pro Logic II. Exemple : les réglages de MUSIC sont identiques à ceux de Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	MUSIC	MOVIE
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Astuce pour la réalisation de disques de données

Lorsqu'il y a plus de huit groupes, les groupes à partir du huitième sont affichés sur une ligne verticale dans l'écran menu. L'ordre d'affichage de l'écran de menu peut différer de celui de l'écran d'ordinateur. - Cet appareil ne peut pas lire les fichiers enregistrés via la méthode Packet Write.

DVD-RAM

• Les disques doivent être conformes à la norme UDF 2.0.

DVD-R/RW

• Les disques doivent être conformes au pont UDF (UDF 1.02/ISO9660).
• Cet appareil ne prend pas en charge la multisession. Seule la session par défaut est lue.

CD-R/RW

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appareil prend en charge la multisession, mais la lecture met plus de temps à commencer lorsqu'il y a un grand nombre de sessions. Pour éviter cela, limitez le plus possible le nombre de sessions.

Pour nommer les dossiers et fichiers

Sur cet appareil, les fichiers sont traités comme du contenu et les dossiers comme des groupes.

Lors de l'enregistrement, attribuez un préfixe aux noms de dossier et de fichier. Il peut s'agir de nombres dotés d'un même nombre de chiffres, et vous pouvez le faire dans l'ordre dans lequel vous souhaitez les lire (cette fonction est parfois inopérante). Les fichiers doivent avoir l'extension (voir ci-dessous).

WMA (Extension : ".WMA" ou ".wma")

• Débit de compression compatible : entre 48 kbps et 320 kbps.
• La lecture des fichiers WMA protégés contre la copie n'est pas possible.
• Cet appareil ne prend pas en charge Multiple Bit Rate (MBR).

MP3 (Extension : ".MP3" ou ".mp3")

• Débit de compression compatible : entre 32 kbps et 320 kbps.
• Cet appareil ne prend pas en charge les balises ID3.
• Fréquences d'échantillonnage prises en charge :

DVD-RAM, DVD-R/RW : 11,02, 12, 22,05, 24, 44,1 et 48 kHz - CD-R/RW : 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz

JPEG (Extension : ".JPG", ".jpg", ".JPEG" ou ".jpeg")

• Les fichiers JPEG pris au moyen d'un appareil photographique numérique conforme à la norme DCF (Design rule for Camera File system) Version 1.0 sont lus par cet appareil. Les fichiers qui ont été modifiés, édités ou sauvegardés au moyen d'un programme informatique de traitement d'images ne peuvent être affichés.
• Cet appareil ne peut pas afficher les images en mouvement, les fichiers de format MOTION JPEG et autres formats similaires, les images fixes autres que JPEG (Exemple : TIFF), ni lire le contenu audio qui accompagne ces images.

MPEG4 (Extension : ".ASF" ou ".asf")

• Avec cet appareil, vous pouvez lire des données MPEG4 [conformes aux spécifications SD VIDEO (norme ASF)/MPEG4 (Profil simple) du système vidéo/audio G.726], enregistrées avec plusieurs caméscopes SD ou des enregistreurs DVD Panasonic.
• La date d'enregistrement peut être différente de la date courante.

DivX (Extension : ".DIVX", ".divx", ".AVI" ou ".avi")

Il vous est possible de lire toutes les versions de DivX vidéo (y compris DivX 6) [DivX système vidéo/MP3, Dolby Digital ou MPEG système audio] au moyen de la lecture standard de fichiers média DivX. Les fonctions ajoutées au moyen de DivX Ultra ne sont pas prises en charge. - Les fichiers DivX supérieurs à 2 Go et les fichiers sans index risquent de ne pas être lus correctement sur cet appareil. - Cet appareil prend en charge toutes les résolutions, jusqu'à une résolution maximale de 720 x 480 (NTSC)/720 x 576 (PAL). - Cet appareil vous permet de sélectionner jusqu'à huit types d'audio et de sous-titres.

Le contenu DivX Video-on-Demand (VOD) est codé pour assurer la protection des droits d'auteur. Pour lire du contenu DivX VOD sur cet appareil, vous devez préalablement l'enregistrer.

Suivez les instructions en ligne pour acheter du contenu DivX VOD afin de saisir le code d'enregistrement de l'appareil et l'enregistrer. Pour plus d'informations sur DivX VOD, visitez le site www.divx.com/vod.

■ Afficher le code d'enregistrement de l'appareil

(→ page 27, "DivX Registration" dans l'onglet "Others")

• Il est conseillé de noter ce code afin de le consulter ultérieurement.
• Après la première lecture d'un contenu DivX VOD, un autre code d'enregistrement s'affiche dans "DivX Registration". N'utilisez pas ce code d'enregistrement pour acheter du contenu DivX VOD. Si vous utilisez ce code pour acheter du contenu DivX VOD, et si vous lisez ce contenu sur cet appareil, vous ne pourrez plus lire le contenu acheté à l'aide du code précédent.
• Si vous achetez du contenu DivX VOD à l'aide d'un code d'enregistrement différent de celui de cet appareil, vous ne pourrez pas lire ce contenu. ("Authorization Error" s'affiche.)

À propos du contenu DivX qui ne peut être lu qu'un certain nombre de fois

Certains contenus DivX VOD ne peuvent être lus qu'un certain nombre de fois. Au cours de la lecture de ce type de contenu, le nombre de lectures restantes est affiché. Vous ne pouvez plus lire ce contenu lorsque le nombre de lectures restantes est égal à zéro. ("Rented Movie Expired" s'affiche.)

Lors de la lecture de ce contenu

Le nombre de lectures restantes est diminué d'un point si : - vous appuyez sur [O] ou appuyez sur et maintenez enfoncée la touche [-SETUP]. - vous appuyez sur [■, STOP]. (Appuyez sur [■, PAUSE] pour interrompre la lecture.) - vous appuyez sur [↓←, →] (passer) ou [←, →] (lent/chercher) etc. et vous atteignez un autre contenu ou le début du contenu en cours de lecture. La fonction Reprendre (⇒ page 17, Arrêt) sera inopérante.

Accord manuel

1 Pour sélectionner "FM".

2 Pour sélectionner "MANUAL".

3 Pour sélectionner la fréquence.

Mise en mémoire du canal

Vous pouvez prérégler jusqu'à 30 stations FM.

1. Lors de l'écoute de l'émission de radio, appuyez sur [ENTER].
2. Lorsque la fréquence et "PGM" clignotent sur l'écran, appuyez sur les touches numériques pour sélectionner le canal.

Pour sélectionner un numéro à 2 chiffres

Exemple : Pour sélectionner 12,

• Vous pouvez également appuyer sur [V, A], puis sur [ENTER].

Si vous mettez en mémoire une nouvelle station sur un canal déjà occupé par une station, cette dernière est effacée de la mémoire.

Sélection des canaux préréglés

1. Pour sélectionner "FM".

2. Pour sélectionner le canal.

VERS

• Vous pouvez également appuyer sur [V, A].

Pour effectuer l'étape sur l'appareil principal, appuyer d'abord sur [-TUNE MODE] pour sélectionner "PRESET" puis sur [V TUNE] pour sélectionner le canal.

Lorsqu'une émission FM stéréo est captée, "ST" s'éclaire sur l'afficheur.

Si le bruit est excessif en FM

Appareil principal uniquement

Appuyez sur et maintenez enfoncée la touche [-FM MODE] pour afficher "MONO".

Appuyez sur et maintenez enfoncée de nouveau la touche [-FM MODE] pour annuler ce mode.

Le mode est annulé lorsque vous changez de fréquence.

Préréglage automatique

1 Pour sélectionner "FM".

(appareil principal)

OU

(télécommande)

2 Appuyez et maintenez la touche enfoncée.

ou

Relâchez la touche quand "FM AUTO" s'affiche.

(appareil principal) (télécommande)

La radio s'accorde à la fréquence la plus basse et commence à prérégler dans ses canaux toutes les stations de radio qu'elle parvient à capter en ordre ascendant.

• "SET OK" s'affiche une fois les stations mises en mémoire, et la radio s'accorde sur la dernière station préréglée.
• "ERROR" s'affiche si la mise en mémoire automatique des stations sur les canaux échoue. Mettez les stations en mémoire sur les canaux manuellement (→ voir à gauche).

Diffusion RDS

Cet appareil peut aussi afficher les données de texte transmises par le système de données radio (RDS) disponible dans certaines régions.

Si la station que vous écoutez diffuse des signaux RDS, "RDS" s'allume sur l'afficheur.

Lorsque "FM" est sélectionné

FONCTIONS

PS (réglage d'usine) → PTY → FREQ

PS : Service programme

PTY : Type de programme FREQ : Affichage de la fréquence

Affi chages PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M-O-R-M*	RELIGION	FOLK M
EDUCATE LIGHT M PHONE IN DOCUMENT
DRAMA	CLASSICS TRAVEL		TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

Il se peut que les affichages RDS ne soient pas disponibles si la réception est mauvaise.

Remarque

• Les effets sonores suivants peuvent être indisponibles ou ne pas fonctionner selon le type de source, disque, format ou format d'enregistrement, ou encore quand un casque à écouteurs est utilisé.
• La qualité sonore peut être moins bonne lors de l'utilisation de ces effets sonores avec certaines sources. Dans ce cas, désactive les effets sonores.
• Il n'est pas possible de brancher en même temps Surround, Enhancer, EQ et Super Surround.

Amélioration du son provenant du haut-parleur central : Focalisation centrale

S'applique aux disques sur lesquels les dialogues sont enregistrés sur le canal central.

Vous pouvez faire en sorte que le son du haut-parleur central semble provenir directement du téléviseur.

C FOCUS ON ↔ C FOCUS OFF

• Fonctionne également lorsque le mode Dolby Pro Logic II est activé.

Amélioration de la quantité des graves : Niveau du subwoofer

Vous pouvez régler la quantité de graves. L'appareil sélectionne automatiquement le réglage le mieux adapté au type de source de lecture.

• Quand le mode AV, AUX ou Digital In est sélectionné

Lorsqu'une autre source est sélectionnée

• Pour vérifier les réglages en cours, appuyez sur [SW.LEVEL].
• Le réglage que vous effectuez est retenu et rappelé chaque fois que vous procéderez à la lecture du même type de source.

Amélioration de l'effet sonore surround : Surround Enhancer

Règle automatiquement chaque haut-parleur pour rehausser l'effet sonore surround de l'audio multicanal. Lors de la lecture audio à deux canaux, le son des haut-parleurs avant G/D passe aussi par les autres enceintes, créant ainsi un effet sonore surround.

SRD ENH ON ↔ SRD ENH OFF

(Appuyez et maintenez la touche enfoncée.)

Changement de la qualité sonore : Mode Égaliseur (EQ)

HEAVY : Confère plus de dynamisme à la musique rock.

CLEAR : Clarifie les sons aigus.

SOFT : Pour la musique d'ambiance.

FLAT : Annuler (aucun effet n'est ajouté) (réglage d'usine).

Pour vérifier les réglages en cours, appuyez sur [-EQ]. - Vous pouvez ajuster le volume des haut-parleurs surround pour obtenir l'effet surround optimal (→ page 32, Réglage du volume de chaque haut-parleur : Ajustement du niveau des enceintes). - Il est impossible de brancher EQ et Surround Enhancer en même temps.

Amélioration du son stéréo : Super Surround

Movie : Utilisez ce mode lors de la lecture d'un film.

Music : Ajoute des effets sonores aux sources stéréo.

Off : Annuler

• Fonctionne uniquement dans les modes FM, AV, Music P, et AUX. Super Surround et EQ peuvent être branchés simultanément.

Amélioration du son stéréo : Dolby Pro Logic II

Sauf DivX

Dolby Pro Logic II est un décodeur évolué qui extrait un son surround 5 canaux (avant gauche, avant droit, central, surround gauche et surround droit) à partir de sources stéréo, spécifiquement codées ou non en Dolby Surround.

Movie : Film enregistré en Dolby Surround.

Music : Sources stéréo

Off : Annuler

• Fonctionne uniquement dans les modes DVD/CD, USB et Digital In.
• "DPLL" s'allume lorsqu'un effet est produit.
• Ne fonctionne pas quand la sortie audio se fait par la borne HDMI AV OUT.

Réglage du volume de chaque haut-parleur : ajustement du niveau des enceintes

C'est une des façons d'obtenir les effets surround désirés.

Préparatifs

1 En cas d'arrêt et en l'absence d'affichage à l'écran, pour lancer un signal test.

L : Avant gauche

C : Central

RS : Surround droit, R : Avant droit, LS : Surround gauche - Aucun signal de test n'est émis par le canal SW (subwoofer).

2 Pour régler le volume normalement utilisé pour l'écoute.

3 Pour ajuster le volume pour chaque haut-parleur.

OU

• Ajustez le niveau de l'enceinte pour qu'il soit identique à celui des enceintes avant.

C, RS, LS : -6 dB à +6 dB

Pour arrêter le signal de test

Appuyez à nouveau sur [TEST]

Pour ajuster le niveau des enceintes pendant la lecture

[S'applique à la lecture audio multicanal ou quand Dolby Pro Logic II est activé.]

1. Appuyez en la maintenant enfoncée sur la touche [-CH SELECT] pour sélectionner le haut-parleur.

L'ajustement du canal SW n'est possible que si le disque contient des signaux pour le canal du subwoofer. - "SW" n'apparaît pas sur l'afficheur et ne peut pas être ajusté lorsque "DOL II" est allumé. - "S" apparaît sur l'afficheur quand "MOVIE", "MUSIC" sont sélectionnés avec Super Surround (→ page 31).

Dans ce cas, vous pouvez régler les deux niveaux de l'enceinte surround en même temps en utilisant [▲, ▼].

S: -6 dB à +6 dB

1. Appuyez sur [▲] (hausse) ou [▼] (baisse) pour ajuster le niveau pour chacune des enceintes.

C, RS, LS, SW: -6 dB à +6 dB (L, R: Seule la balance est réglable.) Pour ajuster la balance des enceintes avant, lorsque "L ou R" est sélectionné, appuyez sur [4]

Fonctionnement des autres appareils

Raccordement facultatif d'antennes

Utilisez des antennes extérieures si la réception radio est mauvaise.

Antenne FM extérieure

(Utilisation d'une antenne de télévision)

• Déconnectez l'antenne FM intérieure. L'antenne extérieure doit être installée par un technicien agréé.

Remarque

• Déconnectez l'antenne lorsque vous n'utilisez pas l'appareil. N'utilisez pas d'antenne extérieure lorsqu'il y a un orage.

Connexion audio facultative pour boîtier décodeur

• Pour écouter le son provenant du téléviseur, sélectionnez la sortie audio appropriée (par exemple : Moniteur) sur le téléviseur.

Son provenant du téléviseur

• Appuyez sur [EXT-IN] (→ page 37) pour sélectionner l'entrée audio "AV" sur la télécommande.

Connexion audio facultative pour magnétoscope ou téléviseur

• Appuyez sur [EXT-IN] (→ page 15) pour sélectionner "AUX" comme source pour utiliser l'entrée audio. Cette connexion audio permet la lecture audio à partir du magnétoscope ou du téléviseur par l'intermédiaire du système home cinéma.

Raccordement et utilisation du port musique facultatif

Le port musical (Music Port) vous permet de raccorder un dispositif externe (par exemple, un lecteur MP3) et d'écouter de la musique grâce à votre système de home cinéma.

Préparatifs

Pour éviter que le son soit déformé, assurez-vous que la fonction d'égalisation de votre dispositif externe est désactivée.

1. Baissez le volume et raccordez le dispositif externe (non fourni). Type de fiche : mini prise stéréo de 3,5 mm.

2. Pour sélectionner "MUSIC P."

USB→AV→AUX→D-IN (entrée numérique) MUSIC P.

3. Réglez le volume de l'appareil périphérique sur un niveau d'écoute normal. Ensuite, réglez le volume de l'appareil principal.

• Vous pouvez bénéficier d'un son surround quand vous branchez le Super Surround (MOVIE, MUSIC). (→ page 31).

Raccordement et utilisation USB facultatif

WMA MP3 JPEG MPEG4

La connectivité USB permet la connexion d'un périphérique de stockage de masse USB et la lecture de pistes et de fichiers au départ de ce dernier. De manière générale, des périphériques mémoire USB (transfert en masse uniquement).

Préparatifs

Avant de connecter un périphérique de stockage de masse USB à l'appareil, assurez-vous que les données qu'il contient ont été sauvegardées.

Il n'est pas recommandé d'utiliser un fil de rallonge USB. Le périphérique USB pourrait ne pas être reconnu par l'appareil.

1 Connecter le périphérique de stockage de masse USB (non fourni)

Il n'est pas recommandé d'utiliser un fil de rallonge USB. Le périphérique raccordé par le biais du fil ne sera pas reconnu par cet appareil.

2 Pour sélectionner "USB" comme source, appuyez plusieurs fois.

EXT-IN

USB → AV → AUX → D-IN (entrée numérique) MUSIC P.

Exemple :

3 Réglez le volume de l'appareil principal.

4 Lancez la lecture en sélectionnant la piste souhaitée sur le périphérique de stockage de masse USB.

Pour retourner à l'écran précédent.

Appuyez sur [-RETURN]

Pour ce qui est des autres fonctions d'utilisation, elles sont similaires à celles décrites dans la section “COMMANDES DE DISQUE”. (→ page 16 à 29).

Raccordement et utilisation USB facultatif (Suite)

Disques compatibles

Appareils définis comme périphériques de stockage de masse USB :

• périphériques USB supportant le transfert en masse uniquement.
• périphériques USB supportant USB 2.0 plein régime.

Formats supportés

	Nom du fi chier	Extension du fi chier
Images fi xes JP	G .jpg .jpeg
Musique MP3	WMA	.mp3 .wma
Vidéo MPEG	4 ×	.asf

Pour Panasonic D-Snap/DIGA

Remarque

CBI (Control / Bulk / Interrupt) n'est pas supporté. - Les appareils photographiques numériques utilisant le protocole PTP ou nécessitant un programme d'installation supplémentaire quand ils sont connectés à un PC ne sont pas supportés. - Un équipement utilisant le système de fichiers NTFS n'est pas supporté. [Seul le système de fichiers FAT 12/16/32 (File Allocation Table 12/16/32) est supporté]. - Dépendant de la taille de secteur, certains fichiers peuvent être inutilisables. - Ne fonctionnera pas avec de l'équipement MTP (Media Transfer Protocol) Janus. - Nombre maximum de dossiers : 400 dossiers - Nombre maximum de fichiers : 4000 fichiers - Longueur maximale d'un nom de fichier : 44 caractères. - Longueur maximale d'un nom de dossier : 44 caractères. - Une seule carte mémoire sera sélectionnée lorsqu'on connecte un lecteur de cartes USB multiport, habituellement la première carte mémoire insérée.

Réglage automatique du niveau de sortie des haut-parleurs : Auto speaker setup

PT850

Les réglages du niveau des haut-parleurs peuvent être optimisés pour une adaptation aux conditions d'écoute propres à la pièce où vous installerez l'appareil, de sorte que vous puissiez bénéficier d'un son surround idéal. Au moyen du microphone de réglage fourni, l'appareil principal règle automatiquement l'équilibre entre les haut-parleurs avant et le volume des haut-parleurs central et surround.

Soyez aussi silencieux que possible pendant le réglage automatique des haut-parleurs. Des voix fortes, le bruit émis par un climatiseur ou des courants d'air excessifs peuvent être la cause de mauvais réglages. Les haut-parleurs émettent des signaux test sonores pendant le réglage.

Préparatifs

• Éteignez le téléviseur avant de commencer le réglage automatique des haut-parleurs. Assurez-vous que "DVD/CD" est sélectionné comme source et qu'aucun disque n'est chargé dans l'appareil.
• Vérifiez que le casque d'écoute est débranché.

1 Arrêt

Branchez le microphone de réglage.

2 Placez le microphone à votre lieu d'écoute.

(à hauteur d'oreille en position assise).

3 Pour commencer le réglage.

(Appuyez et maintenez la touche enfoncée)

AUTO SPEAKER SETUP → CENTER → RIGHT

COMPLETE ← LEFT ← SRDL ← SRDR

Le signal test est émis par chaque haut-parleur. - "COMPLETE" s'affiche quand l'installation automatique des haut-parleurs est achevée.

Pour annuler le réglage

(Appuyez et maintenez la touche enfoncée)

• "CANCEL" sera affiché si le réglage automatique des haut-parleurs est annulé.

Remarque

• Les réglages audio reviendront aux valeurs par défaut si le réglage automatique des haut-parleurs est annulé.
• Veuillez consulter le Guide de résolution de problèmes si un message d'erreur apparaît.

Utiliser le VIERA Link "HDAVI Control™"

Qu'est-ce que le VIERA Link "HDAVI Control" ?

VIERA Link "HDAVI Control" est une fonction pratique qui permet une utilisation combinée de cet appareil et d'un téléviseur Panasonic (VIERA) au moyen du "HDAVI Control". Cette fonction peut être exploitée en raccordant les appareils à l'aide d'un câble HDMI. Voir le mode d'emploi des appareils à raccorder pour des informations d'utilisation détaillées.

Cet appareil supporte la fonction "HDAVI Control 2". Un téléviseur doté de la fonction "HDAVI Control 2" permet l'opération suivante :

Contrôle combiné VIERA Link au moyen de la télécommande du téléviseur (pour "HDAVI Control 2") (⇒ page 37)

Préparatifs

• Vérifiez que le raccordement HDMI (→ page 11) a été effectué.
• Vérifiez que le câble SCART n'est pas connecté.
• Réglez "VIERA Link" sur "On" (→ page 27, onglet "HDMI").
• Pour terminer et activer la connexion correctement, allumez tous les appareils compatibles VIERA Link "HDAVI Control" et réglez le téléviseur sur le mode d'entrée HDMI correspondant au système cinéma maison.
• Chaque fois que vous modifiez la connexion ou les réglages, vérifiez à nouveau tous les points repris ci-dessus.

Utilisation une touche

Il vous est possible de mettre en marche l'appareil principal et de lancer la lecture du disque prêt à la lecture d'une simple pression sur une touche.

ONE TOUCH PLAY

Les haut-parleurs cinéma maison seront automatiquement activés (→ voir à droite).

• Cette fonction est également accessible en appuyant sur la touche [▶, PLAY] de la télécommande pendant que le cinéma maison est en mode de veille.

Remarque

• Le contenu en lecture peut ne pas apparaître immédiatement sur le téléviseur. Si vous ratez le début de la lecture, appuyez sur la touche [1] ou sur la touche [4] pour revenir au point de départ de la lecture.

Commutation d'entrée automatique

• Quand vous commutez l'entrée télévision vers : - le mode TV tuner, le système cinéma maison passera automatiquement en "AUX" ou "D-IN".
• le mode d'entrée HDMI pour le système cinéma maison, le système cinéma maison passera automatiquement en "DVD/CD" s'il est en mode "AUX" ou "D-IN".
• Quand vous lancez la lecture d'un disque, le téléviseur passe automatiquement en mode d'entrée HDMI pour le système cinéma maison.
• Pour alterner le mode dans lequel cette fonction opère, appuyez sur la touche [-SETUP] pendant que l'appareil principal est en mode "AUX" ou "D-IN".
• Le réglage par défaut est "AUX".

Contrôle des haut-parleurs

Il vous est possible de choisir si le son provient du système cinéma maison ou des haut-parleurs du téléviseur au moyen des réglages de menu du téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.

Cinéma maison

Les haut-parleurs du cinéma maison sont actifs.

• Quand le système cinéma maison est en mode de veille, passer des haut-parleurs du téléviseur aux haut-parleurs du cinéma maison dans le menu du téléviseur aura pour effet de mettre automatiquement en marche le système cinéma maison et de sélectionner "AUX" ou "D-IN" comme source.
• Les haut-parleurs du téléviseur passent automatiquement en mode silencieux.
• Il vous est possible de contrôler le volume au moyen des touches volume ou silencieux de la télécommande du téléviseur. (Le niveau du volume est affiché sur l'afficheur FL de l'appareil principal.)
• Pour annuler le mode silencieux, il vous est également possible d'utiliser la télécommande du cinéma maison (→ page 15).
• Si vous éteignez le système cinéma maison, les haut-parleurs du téléviseur seront actifs automatiquement.

TV

Les haut-parleurs du téléviseur sont actifs.

• Le volume du système cinéma maison est réglé sur "0".
• Cette fonction est disponible uniquement quand "DVD/CD", "USB", "AUX" ou "D-IN" est sélectionné comme source sur le système cinéma maison.
• La sortie audio est de l'audio 2 canaux.
• Quand on commute entre les haut-parleurs du cinéma maison et du téléviseur, l'écran TV peut être vide pendant quelques secondes.
• Pour alterner la source sur laquelle l'appareil principal se branchera automatiquement, appuyez sur la touche [-SETUP] pendant que l'appareil principal est en mode "AUX" ou "D-IN".
• Le réglage par défaut est "AUX".

Liaison Power off

Quand on éteint le téléviseur, le système cinéma maison passe en mode de veille automatiquement.

• Cette fonction est disponible uniquement quand "DVD/CD", "USB", "AUX" ou "D-IN" est sélectionné comme source sur le système cinéma maison.
• Quand on allume le téléviseur, le système cinéma maison ne se met pas en marche automatiquement. (La liaison Power on n'est pas disponible.) ※ Aux modes "AUX" ou "D-IN", la liaison Power off peut être réglée de manière à fonctionner avec l'un ou l'autre. Pour alterner le mode avec lequel cette fonction opère, appuyez sur la touche [-SETUP] pendant que l'appareil principal est en mode "AUX" ou "D-IN". -Le réglage par défaut est "AUX".

Remarque

Seul le système cinéma maison s'éteint quand vous appuyez sur la touche [b] pour l'arrêter. Les autres appareils compatibles VIERA Link "HDAVI Control" restent allumés.

VIERA Link Control unique avec la télécommande du téléviseur (pour "HDAVI Control 2")

Il vous est possible de contrôler les menus disque du système cinéma maison au moyen de la télécommande du téléviseur quand vous utilisez les sources "DVD/CD" ou "USB". Pour l'utilisation de la télécommande du téléviseur, veuillez consulter l'illustration ci-dessous pour les touches de fonction.

1. Sélectionnez le menu opération du cinéma maison en utilisant les réglages menu du téléviseur. (Pour plus de détails, consulter le mode d'emploi de votre téléviseur.)

Le système cinéma maison passera automatiquement à "DVD/CD" s'il est en mode "AUX" ou "D-IN".

• Pour alterner le mode dans lequel cette fonction opère, appuyez sur la touche [−SETUP] pendant que l'appareil principal est en mode “AUX” ou “D-IN”.

Le réglage par défaut est "AUX".

ENTER/PLAY RETUR

1. Sélectionnez l'élément désiré.
2. "TOP MENU" : Montre le menu supérieur d'un disque

(→ page 17, 19) ou la liste programme (→ page 20).

-MENU : Montre le menu d'un disque

(→ page 17, 19) ou la liste de lecture (→ page 20).

• "Control Panel" : Les fonctions de base des disques sont disponibles.

Remarque

• Dépendant du menu, certaines utilisations des touches de la télécommande du téléviseur ne sont pas disponibles.
• "Control Panel" peut être sélectionné directement au moyen d'une touche de la télécommande du téléviseur (par exemple : [OPTION]).

Commande du téléviseur

Vous pouvez utiliser la télécommande avec un téléviseur Panasonic.

Orientez la télécommande en direction du téléviseur.

Pour activer/désactiver le téléviseur

Pour passer en mode d'entrée vidéo du téléviseur

Pour régler le volume

Pour couper l'audio de votre téléviseur via votre système home cinéma

Préparatifs

Raccordez le composant en vous référant à « Brancher à la prise SCART du téléviseur » (→ page 11).

Appuyez sur [EXT-IN] pour sélectionner "AV" comme source. Réduisez le volume du téléviseur à son minimum et réglez le volume sur l'appareil principal.

Remarque

• Avec certains modèles, il se peut que la télécommande ne fonctionne pas correctement.
• Vous pouvez bénéficier d'un son surround 5.1 canaux en branchant le Super Surround (MOVIE, Music) (→ page 31).

Utilisation du décodeur TV par câble, de la diffusion numérique ou du récepteur satellite

Cet appareil peut décoder les signaux surround des émissions reçues par satellite, diffusion numérique ou décodeur par câble. Pour plus de détails, reportez-vous au mode d'emploi de votre appareil. Ce raccordement permet d'écouter uniquement des sons Dolby Digital et PCM.

Câble audio numérique optique (non fourni)

• Évitez de trop le plier pendant le raccordement.

Pour sélectionner "D-IN" (entrée numérique) comme source, appuyez plusieurs fois.

USB → AV → AUX → D-IN (entrée numérique)

MUSIC P.

Quand vous sélectionnez la source "D-IN", vous pouvez sélectionner les effets sonores suivants.

(Fonctionnent uniquement avec des sources Dolby Digital ou PCM, à l'exception du Audio Mode qui fonctionne uniquement avec une source Dolby Digital Dual Mono.)

PCM FIX Mode

Appuyez et maintenez la touche enfoncée. [▶]. (télécommande)

PFIX ON: Sélectionnez lorsque vous recevez uniquement des signaux PCM.

PFIX OFF (réglage d'usine): Sélectionnez lorsque vous recevez des signaux Dolby Digital et PCM.

Appuyez et maintenez la touche enfoncée. [ ]

DRC ON: Ajuste le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux sonores inférieur et supérieur. Convient à l'écoute en fin de soirée. (Fonctionne uniquement avec une source Dolby Digital)

DRC OFF (réglage d'usine)

Audio Mode

Appuyez et maintenez la touche enfoncée. [▲].

AUDIO ST, AUDIO L, AUDIO R ("AUDIO L" et "AUDIO R" n'apparaissent qu'avec un signal Dolby Digital Dual Mono.)

Dolby Pro Logic II (→ page 32)

Appuyez sur [OPLII].

Remarque

Les données audio qui entrent par la borne OPTICAL IN ne peuvent pas être émises par la borne HDMI.

Modifier les réglages de l'appareil principal et de la télécommande

La télécommande et l'appareil principal sont réglés en usine sur le mode "REMOTE 1".

Si la télécommande agit sur d'autres équipements pendant l'utilisation, il vous est possible de l'utiliser en mode "REMOTE 2".

Pour passer en mode "REMOTE 2"

1 Tandis que vous maintenez enfoncée la touche [▶/▶] de l'appareil principal

(Appuyez et maintenez la touche enfoncée)

"REMOTE 2" apparaît sur l'afficheur de l'appareil principal.

2 Pour une utilisation en mode "REMOTE 2"

+

(Appuyez pendant 2 secondes)

Pour revenir en mode "REMOTE 1"

Exécutez les étapes 1 et 2 ci-dessus, mais utilisez [1] au lieu de [2] pour chaque étape ("REMOTE 1" s'affiche sur l'appareil principal pendant l'étape 1.)

La télécommande ne peut interagir avec l'appareil principal si leur mode respectif est différent.

"REMOTE 1" ou "REMOTE 2" apparaît sur l'afficheur de l'appareil principal quand vous actionnez la télécommande.

• Si "REMOTE 1" apparaît (l'appareil principal est en mode "REMOTE 1").

Appuyez sur et maintenez enfoncées les touches [ENTER] et [1] pendant au moins 2 secondes.

• Si "REMOTE 2" apparaît (l'appareil principal est en mode "REMOTE 2").

Appuyez sur et maintenez enfoncées les touches [ENTER] et [2] pendant au moins 2 secondes.

Remarque

Il reste possible d'utiliser le téléviseur au moyen de la télécommande (→ page 37) même après avoir changé de mode.

Avant de faire une demande de réparation, veuillez vérifier les points suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

Alimentation Page

Pas d'alimentation.	• Insérez à fond le cordon d'alimentation. 10
L'appareil se commute automatiquement en mode de veille.	• La minuterie d'accêt fonctionnait et a atteint la limite définie. 15

■ Fonction qui ne répond pas ou est inopérante

Pas de réponse lorsque vous appuyez sur un boutonquel qu'il soit.	Cet apparéil ne peut pas dire les disques autres que ceux fi gurat dans le liévenant mode d'emploi.II se peut que l' apparéil ne fonctionne pas bien à cause de la foudre, de l'électricité statique ou de quelque autre facteur externe. Mettez l' apparéil hors tension puis à nouveau sous tension. Autrement, mettez l' apparéil hors tension, débranchez le cordon d'alimentation puis rebranchez-le.De la condensation s'est formée : Attendez 1 ou 2 heures pour la laisser s'évaporer.	13-
Pas de réponse lorsque vous appuyez sur les touches de la télécommande.	Assurez-vous que les piles sont bien installées.Les piles sont épuisées. Remplacez-les par des nuves.Pointez la télécommande vers l'écran pour exécuter les commandes.	5514
Pas d'image ni de son.	Vérifi ez le raccordement video ou audio.Vérifi ez l'alimentation électrique et le réglage d'entrée sur l' apparéil raccordé et l' apparéil principal.Assurez-vous que le disque n'est pas vierge.	- -
Vouvas oublé votre mot de passer pour la protection parentale.Rétablissez tous les prêrglages d'usine sur l' apparéil.	En mode d'arrêt et avec "DVD/CD" comme source, appuyez de manière continue sur la touche [■] de l' apparéil principal et sur la touche [≥10] de la télécommande jusqu'à ce que "Initialised" disparaisse de l'écran du téléviseur. Éteignez puis rallumez l' apparéil.Tous les réglages d'usine sont alors rétablis.	-
La fonction VIERA Link ne répond pas.	Dépendant de l'état du home theater system et de celui de l'équipement connecté, il peut être nécessaire de repeter la même opération pour que la fonction opère correctement.	36
D'autres apparéils réagissant à la télécommande.	Modifi ez le mode d'utilisation de la télécommande. 38
Impossible d'utiliser le téléviseur.	Vérifi ez le code de la télécommande pour le fabricant du téléviseur. 38

Opération spécifique indésirable ou inattendue

Le lancement de la lecture est retardé.	·La lecture peutmettre un certain temps à commencer lorsqu'une piste MP3 contient des données d'image fi xe. Le temps de lecture affi ché n'est pas exact, même une fois la lecture de la piste commencée. Cela est normal. MP3 ·Cela est normal sur du contenu video DivX. DivX	—
Les dossiers d'un disque de données CD ne s'affi chent pas correctement. WMA MP3 JPEG MPEG4 DivX	·Les dossiers qui se trouvent au-delà de la huitière couche de l'arborescence sont affi chés en tant que huitière couche.	—
Un écran de menu apparaît pendant le saut ou la recherche. VCD	·Cela est normal avec les Vidéo CD. —
Le menu de commande de lecture ne s'affi che pas. VCD avec la commande de lecture	·Appuyez deux fois sur [■, STOP] puis appuyez sur [▶, PLAY].	—
Les fonctions de lecture programmée et de lecture aléatoire sont inopérantes. DVD-V	·Ces fonctions sont inopérantes avec certains disques DVD-Viséo.	—
Des scènes sont sautées par intermittence. DVD-V DVD-VR	·Si vous modifi ez les réglages de volume ou les effets sonores pendant Advanced Disc Review, la fonction continue sans affi chage à l'écran. Annulez la fonction.	22
La sélection de la piste audio “2” ne modifi e pas le son.DVD-A	·Meme si aucune seconde piste son n'est enregistrée, deux chiffres sont normalement affi chés.	—
La lecture ne commence pas.	·Cet appeareil ne lit peut-être pas des fi chiers WMA et MPEG4 contenant des données d'image fi xe. ·Lors de la lecture de contenu DivX VOD, reportez-vous à la page d'accueil du site sur lequel vous avez acquis le contenu DivX VOD. (Exemple: www.divx.com/vodDivX) ·Si un disque contient des données CD-DA et d'autres formats, la lecture correcte risque de ne pas être possible.	— —
La lecture recommence au début de la piste lorsque la piste son est modifiée.	·Cela est normal sur un DVD audio.	—

Sous-titre Page

La position des sous-titres est incorrecte.	·Réglez la position. ("Subtitle Position" dans Display Menu) 23
Pas de sous-titres.	·Affi chez les sous-titres. ("Subtitle" dans Functions Menu)	21
	·Les sous-titres peuvent ne pas s'afficher selon le disque. DivX	21
Les sous-titres chevauchent les sous-titres codés.	·Effacez les sous-titres. 21

A-B repeat

Le point B est spécifique é automatiquement.

·Lorsque la fi n d'un élément est atteinte, elle est interprétable comme le point B.

—

■ Menu

Je ne peux pas acceder au menu	• Sélectionnez la source "DVD/CD".	—
Setup (confi guration).	• Annulez la lecture programme et aléatoire.	18

■ Son anormal ou inadéquat

Le son est déformé.	Il peut y avoir génération de bruit lors de la lecture des fi chiers WMA. Quand la sortie HDMI est utilisé, la sortie audio peut ne pas s'effectuer par d'autres bornes.	—
Les effets sont inopérants.	Avec certains disques, les effets audio peuvent être nuls ou attenués. Dolby Pro Logic II ne fonctionnera pas si vous avez modifié la vitesse de lecture.	—
Un bourdonnement est audible pendant la lecture.	Un cordon d'alimentation électrique ou une lampe fl uorescente se trouvent àproximé de l'appareil principal. Maintenez les autres apparèils électriques et cordons d'alimentation à distance de l'appareil principal.	—
Pas de son	Il peut se produit une interruption momentanée du son quand vous modifi ez la vitesse de lecture. Les données audio risquent de ne pas être sorties du fait de la manière dont les fi chiers ont été créés. Divx Le son peut être inaudible quand plus de 4 apparèils sont connectés au moyen de cables HDMI. Réduisez le nombre d'appareils connectés. Quand vous utilisez la connexion HDMI, assurez-vous que "Audio Output" dans l'onglet "HDMI" est bien réglé sur "On".	—

Vidéo progressive

Des fantômes apparaisent quand la sortie progressive ou HDMI est active.	• Ce problème découvert de la méthode d'édition ou du matériel utilisé pour le DVD-Video, mais devrait pouvoir être corrugé en utilisant une sortie entrelacée. Réglez "Video Output Mode" dans le Menu Image sur "480i" ou "576i". (Ou bien appuyez sur et maintenez,enforcée la touche [CANCEL] pour passer en "480i" ou "576i"). • Désactivez la connexion HDMI AV OUT et utilisez d'autres raccordements video. Effectuez les réglages dans l'ordre suivant: 1 Réglez "Video Mode" dans l'onglet "HDMI" sur "Off". 2 Réglez "Video Output Mode" dans le Menu Image sur "480i" ou "576i". (Ou bien appuyez sur et maintenez,enforcée la touche [CANCEL] pour passer en "480i" ou "576i").	23
		27
		23
Images pas en sortie progressive	• Sélectionnez "480p" ou "576p" dans "Video Output Mode" dans le Menu Image. • Le signal entrelacé sort par la borne SCART (AV) de l'appareil même si "PRG" est affché.	23
		11
Les sous-titres codés ne sont pas affché.	• Quand la sortie HDMI ou la sortie progressive sont branchées, les sous-titres codés ne sont pas affché.	—

L'image est anormale ou n'est pas visible

L'image affi chée sur le téléviseur est mauvaise ou disparait.	• L'appareil et le téléviseur n'utilisent pas le même système videoo. Utilisez un téléviseur multi-système ou PAL. • Le système utilisé sur le disque n'est pas le même que celui du téléviseur. - Les disques PAL ne s'affi chent pas correctement sur un téléviseur NTSC. - Cet apparéil peut convertir les signaux NTSC en PAL 60 pour l'affi chage sur un téléviseur PAL ("NTSC Disc Output" dans l'onglet "Video"). • Assurez-vous que l'apparéil est raccordé directement au téléviseur, sans passer par un magnétoscope. • Les chargeurs de téléphones mobiles peuvent provoquer des perturbations. • Si vous utilisez une ANTenne de télévision interieure, remplacez-la par une ANTenne extérieure. • Le fi d'antenne de télévision se trouve trop pres de l'appareil. Éloignez-le de l'appareil. • Modifi ez "Source Select" dans le Picture Menu. DivX • Les images risquent de ne pas s'affi cher si plus de 4 périhériques sont connectés avec des cables HDMI. Réduisez le nombre de périhériques raccordés. • Quand la sortie HDMI est utilisée, le signal video est progressif. Utilisez d'autres connexions video si votre téléviseur n'est pas compatible avec la dette progressive. • Si l'image est déformée ou n'est pas affi chée pendant l'utilisation de la sortie HDMI, appuyez sur et maintenez enfoncée la touche [CANCEL] jusqu'à ce que l'image apparaissse correctement. (Le débit de sortie returnera à "480p" ou "576p.") • Lorsque vous utilisez la borne COMPONENT VIDEO OUT, assurez-vous que la sortie progressive n'est pas sélectionnée si le téléviseur connecté n'est pas compatible avec le mode progressif. Appuyez sur la touche [CANCEL] et maintenez-la enfoncée jusqu'à ce que l'image soit affi chée correctement. (La sortie returnera à "480i" ou "576i.") • Si vous utilisez la borne SCART (AV), règlez "Video Mode" sur "Off" dans l'onglet "HDMI".	-
L' image se fi ge.Divx	• L' image peut se fi ger si les fi chiers DivX sont supérieurs à 2 Go. —
La taille de l'image ne correspond pas à celle de l'écran.	• Modifi ez "TV Aspect" dans l'onglet "Video". • Modifi ez le rapport de format sur le téléviseur lui-même. Si votre téléviseur est découvert vda cette fonction, modifi ez "4:3 Aspect" dans Display Menu. • Modifi ez le réglage du zoom. ("Just Fit Zoom" ou "Manual Zoom" dans Display Menu)	26 23
Le menu ne s'affi che pas correctement.	• Rétablissez le rapport de zoom sur "x1.00". ("Manual Zoom" dans Display Menu) • Réglez "Subtitle Position" dans Display Menu sur "0". • Réglez "4:3 Aspect" dans Display Menu sur "Normal".	24 23
La fonction de zoom automatique ne s'exçute pas correctement.	• Désactivez la fonction de zoom du téléviseur. • Utilisez les autres rapportes de format prérégliés ou effectuez l'ajustement manuellement. • La fonction de zoom risque de ne pas été effi cace, tout spécialement dans les scènes sombres, et d'être complètement inopérante avec certains types de disque.	-
Lors de la lecture d'un disque PAL, l'image est déformée.	• Réglez "Transfer Mode" dans Picture Menu sur "Auto". 23

USB

Le drive USB ou son contenu ne peuvent être lus.	• Le format du drive USB ou de son contenu n'est / ne sont pas compatible(s) avec le système. • La fonction d'hôte USB de ce produit peut ne pas fonctionner avec certains périphériques USB. • Les périphériques USB pourvus d'une capacité de stockage supérieure à 32 gigabytes peuvent ne pas fonctionner dans certains cas.	34 — —
Lenteur de fonctionnement du périphérique USB	• Les fi chiers de grande taille et les fl ash drives USB à grande mémoire demandent plus de temps à dire et à affi cher sur le téléviseur.	—

Écoute de la radio

Un son déformé ou du bruit est émis. "ST" clignote ou ne s'éclaire pas.	• Ajustez la position de l'antenne FM. • Utilisez une antenna extérieure.	— 33
J'entends un battement.	• Éteignez le téléviseur ou éloignez-le de l'appareil.	—

■ Messages affichés sur l'appareil Page

L'affi chage est foncé.	• Sélectionnez "Bright" dans "FL Dimmer" dans l'onglet "Others". 27
"NO PLAY"	• Vous avez inséré un disque d'un type non pris en charge par l'appareil ; insérez un disque pris en charge.
	•若您 avez inséré un disque vierge.
	•若您 avez inséré un disque qui n'a pas été fi nalisé.
"NO DISC"	• Aucun disque n'est inséré : insérez-en un.
	• Le disque n'est pas inséré correctement : insérez-le correctement.
"OVER CURRENT ERROR"	• Le pérophérique USB consomme trop d'électricité. Passez en mode DVD/CD, retirez le pérophérique USB et éteignez l'appareil.
"F61"	• Vérifi ez les connexions des cables d'enceinte et corrigez-les.Si cela ne résout pas le problème, consultez votre revendeur.
"F76"	• Il y a un problème d'alimentation électrique. Consulter votre détaillant. —
"DVD U11"	• Le disque est peut-être sale. Nettoyez-le. 47
"ERROR"	• Une commande incorrecte a été effectuee. Consultez les instructions et reconnexe.
"DVD H □ □" "DVD F □ □" □ représentée un nombre.	• Il se peut qu'un problème soit survenu. Les numérios qui suivent "H" et "F" variant en fonction de l'état de l'appareil. Éteignez l'appareil puis rallumez-le. Ou bien, éteignez l'appareil, débranchez le cordon d'alimentation électrique de la prise puis rebranchez-le.
	• Si le numéro de service ne disparait pas, prenez-en note et contactez le personnel d'un centre de réparation/agree.
"D.MIX" clignote. DVD-A	• La conversion des signaux multicanaux sur 2 canaux consiste à transformer lessons multicanaux de certains disques en deux canaux. Le disque contient des signaux un canal ou multi-canaux qui peuvent être reproduits de manière fi able.
"U70" □ représentée un nombre. Le numéro qui suivra réellement "U70 " dépendra de l'état de l'appareil principal.	• La connexion HDMI opère de manière inhabituelle. - L'équipement connecté n'est compatible avec l'HDMI.
	- Le cable HDMI est trop long.
	- Le cable HDMI est endommagé.
"REMOTE 1" ou "REMOTE 2"	• Accordez les modes de l'appareil principal et de la télécommande. Dépendant du numéro affiché ("1" or "2"), appuyez sur la touche [ENTER] et la touche numérique correspondante ([1] ou [2]) et maintenez-les enforcées pendant au moins 2 secondes.
PT850 "NO MIC"	• MIC pas inséré. Vérifi ez si le MIC est correctement branché à la prise "SETUP MIC".
PT850 "NOISY"	• Trop de bruit ambient dans la piece. —
PT850 "ERROR"	• Sortie centre hors champ. Vérifi ez que le raccordement est correct et ajustez la position du haut-parleur central.
	• Casque d'écoute branché. Retireze le casque d'écoute connecté.
	• Réglage automatique des haut-parleurs arrêté de manière anormale.
	• Le DVD n'est pas en position STOP. Retirrez tous les disques charges.
	• Le volume est en mode silencieux. Désactivez le mode silencieux.

■ Messages affichés sur le téléviseur

“○”	• Cela signifi e que la commande désirée est interdite par l'appareil ou le disque.	—
“Cannot play group xx, content xx”	• Vous essayez de dire un groupe ou un contenu incompatible. —
“Cannot display group xx, content xx”
“Group xx, content xx is protected”	• Vous essayez de dire un groupe ou contenu protégé. Vous ne pouvez plus le dire.	—
“Check the disc”	• Le disque est peut-être encrassé.	—
“This disc may not be played in your region”	• Seuls les disques DVD-Viséo qui incluent ou ont le même code de zone que celui indiqué sur le panneau arrêté de cet apparéil peuvent être lus.	Page de couver-ture
Pas d'affi chage à l'écran.	• Sélectionnez “On” dans “On-Screen Messages” dans l'onglet “Display”.	27
“Authorization Error” DivX	• Vous essayez de dire du contenu DivX VOD achété avec un code d'enregistrement différent. Vous ne pouvez pas dire ce contenu sur cet apparéil.	29
“Rented Movie Expired” DivX	• Le contenu DivX VOD n'a plus aucune lecture restante. Vous ne pouvez plus le dire.	29
“Pour des motifs de protection de droits d'auteur, le son ne passse pas par l'HDMI” DVD-A	• Si vous connectez un disque DVD-Audio protégé contre la copie par la CCPM (→ page 43, Glossaire), à de l'equipement qui ne supporte pas la CCPM audio, il n'y aura aucune sortie au niveau de la borne HDMI AV OUT.	—
L'économiseur d'écran de l'appareil principal demeure.	• Avec un raccordement HDMI, les informations audio/vidéo sont constamment transférées entre l' apparéil principal et le télévisueur qu'elle que soit la source sélectionnée sur l' apparéil principal. C'est normal.	—

Commande de lecture (PBC)

Si un Video CD est doté de la fonction de commande de lecture, vous pouvez sélectionner des scènes et des informations à l'aide des menus.

CPPM (Protection du contenu pour les médias préenregistrés)

Un système de protection utilisé pour les fichiers DVD-Audio. Cet appareil supporte la CPPM.

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur forme normale. Cette opération est appelée décodage.

DivX

DivX est une technologie très répandue créée par DivX, Inc. Le contenu vidéo des fichiers média DivX est compressé pour réduire la taille du fichier tout en conservant une qualité d'image élevée.

Dolby Digital

Procédé de codage de signaux numériques mis au point par Dolby Laboratories. Le signal audio stéréo (2 canaux) mis à part, ces signaux peuvent aussi être de type audio multi-canaux. Grâce à ce procédé, une grande quantité d'informations audio peut être enregistrée sur un seul disque.

DTS (Digital Theater Systems)

Ce système surround est utilisé dans de nombreuses salles de cinéma, aux quatre coins du globe. Il offre une bonne séparation des canaux, rendant possible des effets sonores réalistes.

Film et vidéo

Les DVD-Vidéo sont enregistrés en utilisant un format film ou un format vidéo. Cet appareil est capable de déterminer de quel type d'enregistrement il s'agit et d'utiliser ensuite la méthode de sortie progressive la plus appropriée.

Film : Enregistrement à 25 images par seconde (disques PAL) ou 24 images par seconde (disques NTSC). (Il existe également des disques enregistrés à 30 images par seconde). Convient de manière générale pour regarder des films cinéma.

Vidéo : Enregistrement à 25 images/50 trames par seconde (disques PAL) ou 30 images/60 trames par seconde (disques NTSC). Convient de manière générale pour regarder des programmes télévisés, des téléfilms et de l'animation.

Fréquence d'échantillonnage

L'échantillonnage désigne la conversion en chiffres (codage numérique) de hauteurs d'ondes sonores (signal analogique) capturées à intervalles données. La fréquence d'échantillonnage désigne le nombre d'échantillons capturés par seconde, de sorte que plus ce nombre est élevé, plus la reproduction du son est fidèle à l'original.

Gamme dynamique

La gamme dynamique est la différence entre le plus bas niveau de son pouvant être perçu au-dessus du bruit de l'équipement et le plus haut niveau de son avant qu'une distorsion ne se produise.

HDMI (Interface multimédia haute définition)

L'HDMI est une interface numérique de nouvelle génération destinée aux produits de consommation électroniques. Contrairement aux connexions conventionnelles, il transmet sur un seul câble des signaux numériques vidéo et audio non compressés. Cet appareil supporte la sortie vidéo haute définition (720p, 1080p) au départ de la borne HDMI AV OUT. Pour bénéficier de la vidéo haute définition, il est nécessaire de disposer d'un téléviseur compatible avec la haute définition.

Image fixe et trame fixe

Les images animées des films sont obtenues par assemblage d'images fixes.

Environ 30 images sont affichées par seconde. Une image est composée de deux trames. Un téléviseur ordinaire affiche ces trames l'une après l'autre pour créer des images. Une image fixe est affichée lorsque vous mettez un film sur pause. Une image fixe est composée de deux trames alternées, si bien que l'image peut être floue, mais la qualité générale est élevée. Une trame fixe n'est pas floue, mais elle ne comporte que la moitié des informations d'une image fixe, de sorte que la qualité d'image est inférieure.

I/P/B

MPEG 2, le standard de compression vidéo adopté pour le DVD-Vidéo, code les images vidéo en utilisant les trois types d'image suivants.

I : Image intra

Cette image offre la meilleure qualité d'image et c'est donc celle que vous devez utiliser pour le réglage de l'image.

P : Image prédite

Cette image est calculée d'après les images I ou P qui la précèdent.

B : Image prédite bidirectionnelle

Cette image est calculée d'après les images I et P qui la précèdent et la suivent, et c'est donc celle qui compte le moins d'informations.

C'est un système utilisé pour compresser/décoder les images fixes en couleur. Si vous sélectionnez JPEG comme système de stockage dans les appareils photo numériques, etc., les données sont compressées jusqu'à 1/10-1/100 de leur taille d'origine. L'avantage du format JPEG est une moindre dépréciation de la qualité de l'image par rapport au degré de compression.

MP3 (MPEG Couche audio 3)

C'est une méthode de compression audio qui compresse les données à environ un dixième de leur taille sans perte considérable de la qualité audio.

MPEG4

Système de compression principalement utilisé pour les appareils mobiles et les réseaux, qui permet un enregistrement hautement efficace à un faible débit binaire.

PCM linéaire (modulation par impulsions codées)

Il s'agit de signaux numériques non compressés, similaires à ceux des CD.

Progressif/entrelacé

La forme de signal vidéo PAL comporte 576 lignes de balayage entrelacées (i), alors que le balayage progressif, appelé 576p, utilise deux fois plus de lignes de balayage. Pour la norme NTSC, on parle respectivement de 480i et 480p. Grâce à la sortie progressive, vous pouvez profiter de la vidéo haute résolution enregistrée sur un support tel qu'un DVD vidéo. Pour profiter de la vidéo progressive, vous devez disposer d'un téléviseur compatible.

WMA (Windows Media™ Audio)

WMA est un format de compression développé par Microsoft Corporation. Il atteint la même qualité sonore que le format MP3, avec une taille de fichier plus faible que le MP3.

Abkhaze:	6566	Groenlandais:	7576	Persa
Afar:	6565	Guarani:	7178
Afrikaans:	6570	Gujrati:	7185	Quéchua:
Albanais:	8381	Géorgien:	7565
Allemand:	6869	Haoussa:	7265	Russe:
Amharique:	6577	Hindi:	7273
Anglais:	6978	Hongrois:	7285
Arabe:	6582	Hébreu:	7387
Arménien:	7289	Indonésien:	7378	Sanskrit:
Assamais:	6583	Interlingua:	7365	Serbe:
Aymara:	6589	Irlandais:	7165	Serbo-
Azerbaïdjanais:	6590	Islandais:	7383	Shona:
Bachkir:	6665	Italien:	7384	Sindhi:
Basque:	6985	Japonais:	7465	Slovaque
Bengali, bangla:	6678	Javanais:	7487	Slovène:
Bhoutani:	6890	Kannada:	7578	Somali:
Bihari:	6672	Kazakh:	7575	Soua
Birman:	7789	Kirghiz:	7589	Soudanais:
Biélorusse:	6669	Kurde:	7585	Suédois:
Breton:	6682	Laotien:	7679	Tadjik:
Bulgare:	6671	Latin:	7665	Tagal:
Cachemirien:	7583	Lette, letton:	7686	Tamoul:
Cambodgien:	7577	Lingala:	7678	Tatar:
Catalan:	6765	Lituanien:	7684	Tchéque:
Chinois:	9072	Macédonien:	7775	Telugu:
Cingalais:	8373	Malais:	7783	Thai:
Corse:	6779	Malayalam:	7776	Tibé
Coréeen:	7579	Malgache:	7771	Tigrign
Croate:	7282	Maltais:	7784	Tonga
Danois:	6865	Maori:	7773	Turc:
Espagnol:	6983	Marathe:	7782	Turkmene:
Espéranto:	6979	Moldave:	7779	Twi:
Estonien:	6984	Mongol:	7778	Ukrainien:
Fidjien:	7074	Nauri:	7865	Vietn
Finnois:	7073	Norvégien:	7879	Volapük
François:	7082	Néerlandais:	7876	Wolof:
Frison:	7089	Népalais:	7869	Xhos
Féroîen:	7079	Oriya:	7982	Yiddish:
Gallicien:	7176	Ourdou:	8582	Yorouba:
Gallois:	6789	Ouzbek:	8590	Zoulou
Gaélique écossais:	7168	Pachto, pachtou:	8083
Grec:	6976	Pendjabi:	8065

SECTION AMPLIFICATEUR

PT550

Puissance de sortie RMS : Dolby Digital Mode

Canal avant

125 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal surround

125 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal central

250 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal du subwoofer

250 W par canal (6 Ω), 100 Hz, distorsion harmonique totale 10 %

Puissance RMS totale en mode Dolby Digital : 1000 W

Puissance de sortie DIN : mode Dolby Digital

Canal avant

75 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 1 %

Canal surround

75 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 1 %

Canal central

145 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 1 %

Canal du subwoofer

145 W par canal (6 Ω), 100 Hz, distorsion harmonique totale 1 %

Puissance DIN totale en mode Dolby Digital : 590 W

PT850

Puissance de sortie RMS : mode Dolby Digital

Canal avant

125 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal surround

125 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal central

250 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal du subwoofer

250 W par canal (6 Ω), 100 Hz, distorsion harmonique totale 10 %

Puissance RMS totale en mode Dolby Digital : 1000 W

Puissance de sortie DIN : mode Dolby Digital

Canal avant

75 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 1 %

Canal surround

75 W par canal (3 Ω), 1 kHz, distorsion harmonique totale 1 %

Canal central

145 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 1 %

Canal du subwoofer

145 W par canal (6 Ω), 100 Hz, distorsion harmonique totale 1 %

Puissance DIN totale en mode Dolby Digital : 590 W

SECTION TUNER FM, BORNES

Modulation de fréquence (FM)

Plage de fréquences : 87,50 à 108,00 MHz

par pas de 50 kHz

Sensibilité : 1,8 μV (IHF)

Rapport S/B : 26 dB (1,4 μV)

Bornes d'antenne : 75 Ω (asymétrique)

Entrée audio numérique

Entrée numérique optique : borne optique

Fréquence d'échantillonnage : 32 kHz, 44,1 kHz, 48 kHz

Prise de casque

Borne

stéréo, prise de 3,5 mm

Stéréo, prise de 3,5 mm

Port USB

Norme USB

Prise en charge de fichiers média

MP3 (.mp3)

WMA (*.wma)

JPEG (*.jpg) (*.jpeg)

MPEG4 (*.asf)

Système de fichiers du périphérique USB

(FAT12) (FAT16)

(FAT32)

Énergie du port USB

Max. 500 mA

SECTION DISQUES

Disques lus (8 cm ou 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX x6, x7)

(2) DVD-RAM (DVD-VR, MP3 x2, x7, JPEG x4, x7, MPEG4 x5, x7, DivX x6, x7)

(3) DVD-R (DVD-Video, DVD-VR, MP3 x2, x7, JPEG x4, x7, MPEG4 x5, x7, DivX x6, x7)

(4) DVD-R DL (DVD-Video, DVD-VR)

(5) DVD-RW (DVD-Video, DVD-VR, MP3 x2, x7, JPEG x4, x7, MPEG4 x5, x7, DivX x6, x7)

(6) +R / +RW (Video)

(7) +R DL (Video)

(8) CD, CD-R/RW [CD-DA, Video CD, SVCD x1, MP3 x2, x7, WMA x3, x7, JPEG x4, x7, MPEG4 x5, x7, DivX x6, x7, HighMAT niveau 2 (audio et image)]

※1 Conforme à la norme IEC62107

※2 MPEG-1 Layer 3, MPEG-2 Layer 3

※3 Windows Media Audio Ver.9.0 L3 Non compatible avec Multiple Bit Rate (MBR)

Fichiers Exif Ver 2.1 JPEG Baseline. Résolution d'image : entre 160 x 120 et 6144 x 4096 pixels (sous-échantillonnage de 4:0:0, 4:2:0, 4:2:2 ou 4:4:4). Il est possible que les images très longues et étirées ne s'affichent pas.

Données MPEG4 enregistrées avec plusieurs caméscopes SD et enregistreurs de DVD vidéo Panasonic.

Conformes aux spécifications SD VIDEO (norme ASF)/système vidéo MPEG4 (Simple Profile) /système audio G.726.

※6 Lit toutes les versions de DivX® vidéo (notamment la version DivX® 6) et lit de manière standard les fichiers multimédia DivX®. Certifié conforme au profil de cinéma à domicile DivX (DivX Home Theater Profile).

*7 Le nombre total maximum combiné de contenu audio, vidéo et d'image ainsi que de groupes reconnaissables est le suivant : 4000 contenus audio, vidéo et d'image et 400 groupes.

Capteur

Longueur d'onde (DVD/CD)

662/785 nm

Puissance laser (DVD/CD)

CLASSE 1/CLASSE 1M

Sortie audio (disque)

Nombre de canaux

Niveau de sortie 1 V c-à-c (75 Ω)

Borne Prise péritel (1 système)

Sortie S-vidéo

Niveau de sortie Y : 1 V c-à-c (75 Ω)

Niveau de sortie C : PAL ; 0,3 V c-à-c (75 Ω)

NTSC ; 0,286 V c-à-c (75 Ω)

Borne : prise péritel (1 système)

Niveau de sortie Y : 1 V c-à-c (75 Ω)

Niveau de sortie PB : 0,7 V c-à-c (75 Ω)

Niveau de sortie PR : 0,7 V c-à-c (75 Ω)

Borne : prise à broche (Y : verte, PB : bleue, PR : rouge)

(1)

Sortie vidéo RGB

Niveau de sortie R : 0,7 V c-à-c (75 Ω)

Niveau de sortie G : 0,7 V c-à-c (75 Ω)

Niveau de sortie B : 0,7 V c-à-c (75 Ω)

Borne : prise péritel (1 système)

Sortie HDMI AV

Borne Connecteur de type A (19 fiches)

Cet appareil prend en charge la fonction "HDAVI Control 2".

SECTION ENCEINTES

PT550 PT850 Enceintes avant SB-HF550

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impédance 3 Ω

Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 125 Wx (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 76 Hz à 25 kHz (-16 dB)

89 Hz à 22 kHz (-10 dB)

Dimensions (L x H x P) 252 mm x 1123 mm x 235 mm

Poids 3,7 kg

PT550 Haut-parleur surround SB-HS550

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte(s) Impédance 3 Ω

Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 125 W (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 95 Hz à 25 kHz (-16 dB)

120 Hz à 22 kHz (-10 dB)

Type 2 voies, système 2 enceintes (Bass reflex)

Enceinte(s) Impédance 6 Ω

1. Gamme étendue à cône de 6,5 cm
2. Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 250 W (Max.)

Niveau de pression sonore 82 dB/W (1,0 m)

Fréquence de recouvrement 5 kHz

Plage de fréquences 80 Hz à 25 kHz (-16 dB)

96 Hz à 22 kHz (-10 dB)

PT550 PT850 Enceinte d'extrêmes-graves SB-HW550

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impédance 6 Ω

Woofer à cône de 16 cm

Puissance d'entrée (IEC) 250 W (Max.)

Niveau de pression sonore 81 dB/W (1,0 m)

Plage de fréquences 31 Hz à 220 Hz (-16 dB)

37 Hz à 180 Hz (-10 dB)

Dimensions (L x H x P) 153 mm x 415 mm x 257 mm

Poids 3,6 kg

PT850 Haut-parleur surround SB-HS850

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impédance 3 Ω

Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 125 W* (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 76 Hz à 25 kHz (-16 dB)

système à Hz à 22 kHz (-10 dB)

Dimensions (L x H x P) 252 mm x 1123 mm x 235 mm

Poids 3,7 kg

GÉNÉRALES

Alimentation 230 Vca, 50 Hz

Consommation

Plage de température de fonctionnement

+5°C à +35°C (+41°F à +95°F)

Plage d'humidité de fonctionnement

5% à 90% HR (sans condensation)

Consommation en mode d'attente environ 0,8 W

• Caractéristiques nominales avec filtre coupe-bas.

Remarque

1. Les spécifications sont sujettes à modification sans préavis.
2. La distorsion harmonique totale est calculée avec un analyseur

de spectre numérique.

Nettoyez cet appareil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil. Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.
• N'utilisez aucun des produits de nettoyage de lentille laser disponibles actuellement sur le marché. Cela risque d'entraîner des dysfonctionnements. (Le nettoyage de la lentille de lecture n'est généralement pas nécessaire bien que cela dépende de l'environnement d'utilisation.)

Avant de déplacer l'appareil, assurez-vous que le tiroir de disque est vide.

Sinon, vous risquez d'endommager gravement le disque et l'appareil.

Précautions à prendre pour manipuler les disques

• Ne fixez ni étiquettes ni autocollants aux disques. Cela risquerait de faire gondoler le disque et de le rendre inutilisable.
• Évitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture. N'utilisez aucun solvant, tel que vaporisateur de nettoyant à disque, benzine, diluant, liquide de protection antistatique, etc.
• N'utilisez pas de protecteurs ou de caches antirayures.
• N'utilisez pas les disques suivants :
• Disques dont les autocollants ou étiquettes retardés ont laissé un morceau d'adhésif exposé (comme sur les disques loués, etc.).
• Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de cœur.

Pour nettoyer les disques

• Passez un chiffon humide, puis essuyez avec un chiffon sec.

Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole double D sont des marques de commerce de Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques déposées de DTS, Inc.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'à une utilisation domestique ou à autres visualisations limitées sauf autorisation contraire de Macrovision Corporation. L'analyse par rétrotechnique et le désossage sont interdits.

Windows Media et le logo Windows sont soit des marques de Microsoft Corporation, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers.

WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

HighMAT™ et le logo HighMAT sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit est commercialisé conformément à la licence MPEG-4 Patent Systems Portfolio License pour une utilisation personnelle et non commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme MPEG-4 Visual ("MPEG-4 Video") et/ou (ii) décoder du contenu vidéo MPEG-4 encodé par un consommateur dans le cadre d'une activité personnelle et non commerciale et/ou obtenu par le biais d'un fournisseur vidéo agréé par MPEG LA pour fournir du contenu vidéo MPEG-4. Aucune licence n'est octroyée ou n'implique une autre utilisation. Les informations complémentaires sur les utilisations promotionnelles, internes ou commerciales et sur la concession de licence sont disponibles auprès de MPEG LA, LLC. Voir http://www.mpegl.com.

Produit DivX® Certified.

Compatibilité en lecture avec toutes les versions du format vidéo DivX

(y compris DivX 6) avec lecture standard des fichiers média DivX.

DivX, DivX Certified et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

HDAVI Control™ est une marque de commerce de Matsushita Electric Industrial Co., Ltd.
