BEDIENUNGSANLEITUNG POWX00450 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

9.5.4 Boren in metselwerk

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten .................... 5

8.5 Wählschalter Vorwärts/Rückwärts (Rechts-/Links-Drehen) (4) ........................... 7

9 VORBEREITUNG UND BEDIENUNG DES GERÄTS .................... 8

9.4 Schraubbits und Bohreinsätze einsetzen/herausnehmen .................................. 9

9.4.1 Schraubbits und Bohreinsätze einsetzen ................................................................. 9

9.4.2 Schraubbits und Bohreinsätze herausnehmen ......................................................... 9

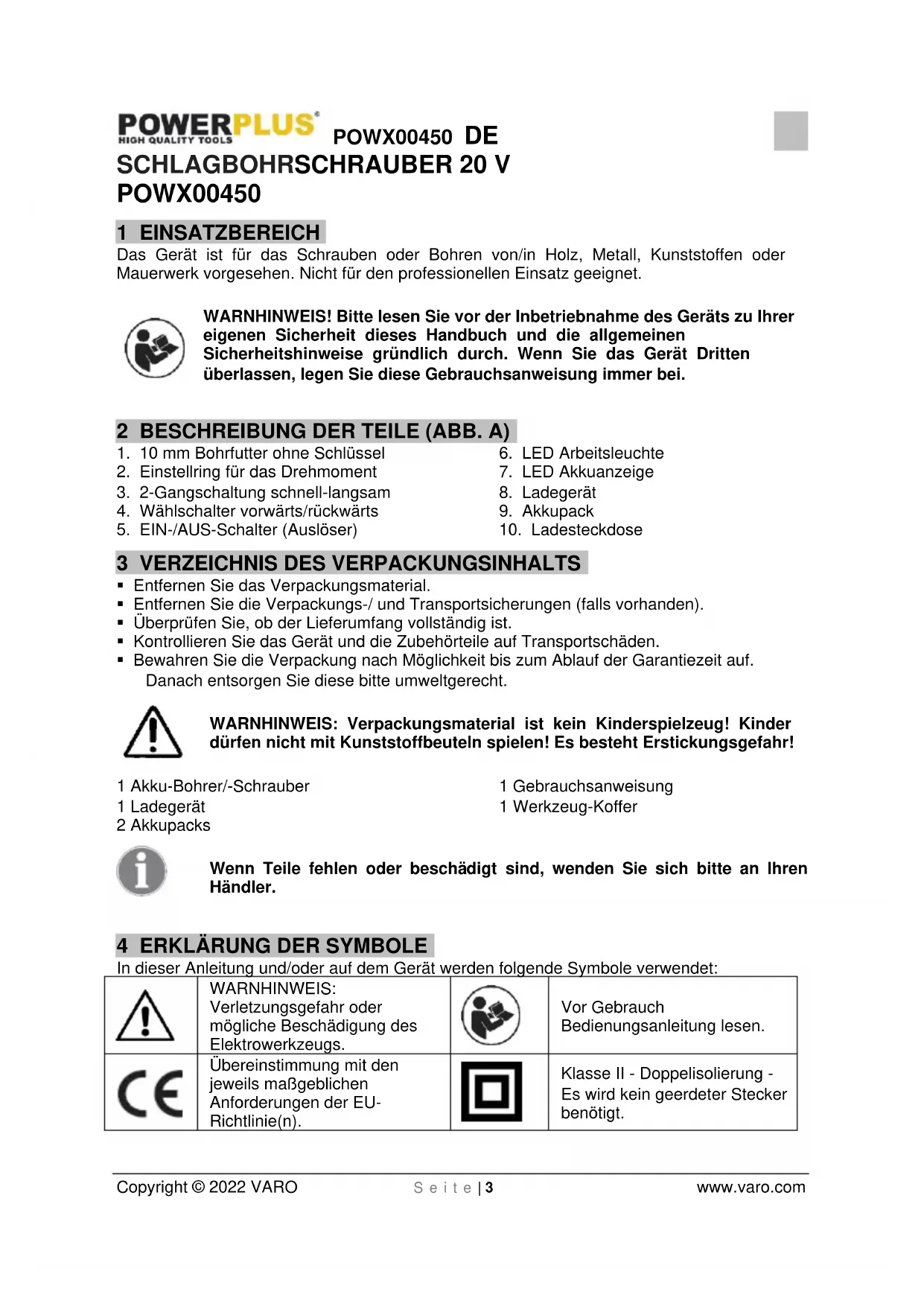

Copyright © 2022 VARO S e i t e | 3 www.varo.com SCHLAGBOHRSCHRAUBER 20 V POWX00450 1 EINSATZBEREICH Das Gerät ist für das Schrauben oder Bohren von/in Holz, Metall, Kunststoffen oder Mauerwerk vorgesehen. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

1. 10 mm Bohrfutter ohne Schlüssel

2. Einstellring für das Drehmoment

3. 2-Gangschaltung schnell-langsam

4. Wählschalter vorwärts/rückwärts

5. EIN-/AUS-Schalter (Auslöser)

6. LED Arbeitsleuchte

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 Akku-Bohrer/-Schrauber 1 Ladegerät 2 Akkupacks 1 Gebrauchsanweisung 1 Werkzeug-Koffer Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

WARNHINWEIS: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeugs.

Vor Gebrauch Bedienungsanleitung lesen.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU- Richtlinie(n).

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.POWX00450 DE Copyright © 2022 VARO S e i t e | 4 www.varo.com

Akku und Ladegerät dürfen nicht mit Wasser in Kontakt kommen.

Das Ladegerät nicht im Freien verwenden.

Ladegerät und Akkupack nie hohen Temperaturen aussetzen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

WARNHINWEIS: Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.POWX00450 DE Copyright © 2022 VARO S e i t e | 5 www.varo.com

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.POWX00450 DE Copyright © 2022 VARO S e i t e | 6 www.varo.com

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt. 6 BESONDERE SICHERHEITSHINWEISE

• Beim Einsatz von Schlagbohrern und Bohrhämmern immer einen wirksamen Ohrenschutz tragen. Der hohe Lärmpegel kann sonst zum Verlust des Gehörs führen.

• Wenn das Gerät mit zusätzlichen Handgriffen geliefert wird, müssen diese auch immer benutzt werden. Wenn die Kontrolle über das Gerät verloren geht, kann dies zu schweren Verletzungen führen.

• Das Elektrowerkzeug immer nur an den isolierten Griffen halten, wenn der Bohrer oder der Einsatz (Bit) auf verdeckte Leitungen oder auf das eigene Netzkabel treffen kann. Bei einem solchen Kontakt werden die Metallteile des Geräts selbst elektrisch leitend, und der Bediener kann einen Stromschlag erleiden. 7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE

• Nie versuchen, den Akku zu öffnen.

• Nicht in Bereichen lagern, in denen die Temperatur über 40 °C steigen kann.

• Nur bei einer Umgebungstemperatur von 4 °C bis 40 °C aufladen.

• Zum Aufladen nur das mit dem Gerät gelieferte Ladegerät benutzen.

• Beim Entsorgen von Akkus unbedingt die Bestimmungen unter "Umwelt" beachten.

• Kurzschluss vermeiden. Bei einer direkten Verbindung zwischen dem positiven (+) Pluspol und dem negativen (-) Minuspol des Akkus oder einer Verbindung durch einen elektrischen Leiter wird der Akku kurzgeschlossen. Der dann entstehende, übermäßig starke Stromfluss erzeugt Hitze. Dabei kann das Gehäuse des Akkus aufbrechen oder ein Brand entstehen.

• Den Akku nie Hitze aussetzen. Bei einem auf über 100 °C erhitzten Akku können die Versiegelung, die Isolatoren und andere Komponenten aus Kunststoff beschädigt werden, so dass Batteriesäure ausläuft und/oder im Inneren des Akkus ein Kurzschluss entsteht, bei dem sich durch die freigesetzte Hitze ein Bruch am Akku oder ein Brand entwickelt. Akkus dürfen deshalb auf keinen Fall durch Verbrennen entsorgt werden, weil der Brand unkontrollierbar werden oder eine Explosion auftreten kann.

• Unter extremen Bedingungen kann aus dem Akku Batteriesäure auslaufen. Wenn Sie ausgelaufene Batteriesäure bemerken, machen Sie bitte Folgendes:

• Die Säure vorsichtig und gründlich mit einem Tuch aufwischen. Kontakt mit der Haut vermeiden!

• Wenn es doch zu einem Kontakt mit der Haut gekommen ist: o Die Stelle sofort mit Wasser spülen. Mit einem milden Gegenmittel wie Zitronensaft oder Essig neutralisieren. o Bei einem Kontakt mit den Augen die Stelle mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Unbedingt einen Arzt hinzuziehen. WARNHINWEIS: Brandgefahr! Kurzschluss an den Kontakten des freien Akkus vermeiden. Den Akku nicht durch Verbrennen entsorgen.

• Zum Aufladen nur das mit dem Gerät gelieferte Ladegerät benutzen.

• Auf keinen Fall versuchen, nicht wiederaufladbare Akkus/Batterien aufzuladen.POWX00450 DE Copyright © 2022 VARO S e i t e | 7 www.varo.com

• Defekte Kabel sofort auswechseln.

• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Nie versuchen, das Ladegerät zu öffnen.

• Das Ladegerät nicht mit einem Prüfgerät untersuchen.

• Das Ladegerät nicht im Freien verwenden. 8 FUNKTIONEN

Vorteile von Li-Ion-Akkus:

• Li-Ion-Akkus weisen eine höhere Kapazität auf (besseres Verhältnis Leistung/Gewicht, mehr Leistung bei weniger schweren, kompakten Akkus).

• Kein Memory-Effekt (Verlust an Kapazität nach mehrmaligem Aufladen/Entladen) wie bei anderen Akku-Typen (Ni-Cd, NiMeH usw.).

• Begrenzte Selbstentladung (siehe auch Abschnitt Gerät lagern).

8.2 Bohrfutter ohne Schlüssel (1)

Diese Bohrmaschine besitzt ein Bohrfutter ohne Schlüssel. Damit lassen sich Bohrer und Bits ganz einfach einsetzen und wieder herausnehmen. Das Bohrfutter besteht aus zwei Teilen: Der hintere Teil wird als "Kragen" und der vordere Teil wird als "Körper" bezeichnet. Zum Öffnen und Schließen des Bohrfutters ohne Schlüssel mit der einen Hand den Kragen des Bohrfutters anfassen und festhalten. Den Körper des Bohrfutters mit der anderen Hand drehen. Die Pfeile am Bohrfutter zeigen die Richtung, in die der Körper des Bohrfutters gedreht werden muss, damit das Bohr-Bit befestigt bzw. gelöst wird. WARNHINWEIS: Auf keinen Fall den Körper des Bohrfutters mit der einen Hand festhalten, und dann die Leistung der Maschine dazu benutzen, das Bohr-Bit in den Spannbacken zu befestigen oder zu lösen. Dabei kann der Körper des Bohrfutters wegrutschen, und die Hand kann mit den drehenden Teilen in Berührung kommen. Dies kann zu einem Unfall mit schweren Verletzungen führen.

8.3 Einstellring für das Drehmoment (2)

Dieser Bohrer besitzt einen Einstellring für das Drehmoment (die Anzugskraft). Sie können hier die gewünschte Leistung einstellen, die am besten zu der geplanten Aufgabe passt (Bohren / unterschiedliche Schrauben in verschiedenen Materialien). Die richtige Einstellung hängt von der Beschaffenheit des Materials und der Größe der Schraube ab. Drehmoment einstellen: Vorne an der Maschine befindet sich der Einstellring für das Drehmoment mit 16+1+1 Einstellungen. Den Einstellring (2) für das Drehmoment auf die gewünschte Einstellung bringen. Je kleiner die Zahl ist, desto geringer ist das Drehmoment. Je größer die Zahl ist, desto höher ist das Drehmoment.

8.4 Ein-/Aus-Schalter (5)

Zum Einschalten des Geräts den Auslöser (gleichzeitig auch der EIN-/AUS-Schalter) betätigen und gedrückt halten. Zum Ausschalten diesen Schalter einfach loslassen. Der Ein-/Aus-Schalter kann in der Stellung AUS/OFF gesichert werden. Mit dieser Funktion kann das ungewollte Starten des Geräts verhindert werden.

8.5 Wählschalter Vorwärts/Rückwärts (Rechts-/Links-Drehen) (4)

Dieses Gerät besitzt über dem Ein-/Aus-Schalter einen Wählschalter für Vorwärts/Rückwärts.

• F (Vorwärts/Forward): Den Wählschalter auf der rechten Seite des Geräts betätigen (nach links schieben) (Der Bohrer dreht nach rechts – zum Festziehen von Schrauben).

• R (Rückwärts/Reverse): Den Wählschalter auf der linken Seite des Geräts betätigen (nach rechts schieben) (Der Bohrer dreht nach links – zum Lösen von Schrauben).POWX00450 DE Copyright © 2022 VARO S e i t e | 8 www.varo.com ACHTUNG: Um Schäden am Getriebe zu verhindern, muss das Bohrfutter immer vollständig zum Stillstand gekommen sein, bevor die Drehrichtung oder der Gang (schnell - langsam) geändert wird. Zum Stoppen den EIN- /AUS-Schalter (Auslöser) loslassen.

8.6 Wählschalter für Gangschaltung (3)

Das Akku betriebene Gerät besitzt eine 2-Gang-Schaltung zum Bohren und Schrauben mit 2 Geschwindigkeiten: LO (1) (langsam) und HI (2) (schnell). Die Einstellung des Gangs erfolgt mit dem Schiebeschalter oben am Gerät. Die geringe LO-Geschwindigkeit wird dazu verwendet, Schrauben zusammen mit der Drehmomenteinstellung fest- oder loszuschrauben oder um mit einem größeren Durchmesser zu bohren. Die schnelle HI-Geschwindigkeit wird nur zum Bohren verwendet (niemals zum Schrauben, da dadurch das Gerät beschädigt werden kann).

8.7 LED Arbeitsleuchte (6)

An der Vorderseite des Geräts befindet sich (über dem Akkupack) eine LED-Leuchte. Die weiße LED Leuchte brennt, wenn das Gerät bedient wird. Damit wird der Arbeitsbereich ausgeleuchtet.

Das Gerät besitzt einen TPR-Softgriff mit Schutzvorrichtungen. TPR (thermoplastisches Gummi) ist elastisch, stoßfest und umweltfreundlich (recyclingfähig).

9 VORBEREITUNG UND BEDIENUNG DES GERÄTS

Den Akku nur mit dem mitgelieferten Ladegerät aufladen, weil dieses Ladegerät genau auf den Li-Ion-Akku des Geräts abgestimmt ist. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ion-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

• Den Stecker des Ladegeräts an die Ladesteckdose (10) des Akkupacks stecken.

• Die rote LED-Leuchte leuchtet auf, sobald der Akku an das Ladegerät angeschlossen wurde und der Ladevorgang fortgesetzt wird.

• Der Akkupack ist vollständig geladen und einsatzbereit, sobald die grüne LED aufleuchtet und die rote LED erlischt – nach ca. 1 Stunde.

9.2 Akku-Ladezustandsanzeige

Am Akkupack befinden sich Akku-Ladezustandsanzeigen, mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (7) gedrückt wird. Diese 3 LED können den Ladezustand des Akkus anzeigen: 3 LED leuchten auf: Akku ist aufgeladen. 2 LED leuchten auf: Akku ist zu 60% geladen. 1 LED leuchtet auf: Akku ist fast entladen.POWX00450 DE Copyright © 2022 VARO S e i t e | 9 www.varo.com

9.3 Akku entnehmen und einsetzen

9.3.1 Akku entnehmen

Die beiden Knöpfe zum Herausnehmen/Einsetzen des Akkus drücken, und dann den Akku vorsichtig aus dem Gerät entnehmen.

9.3.2 Akku einsetzen

Das Gerät mit der einen Hand aufrecht halten, und mit der anderen Hand den Akku nehmen. Dabei mit zwei Fingern die Knöpfe zum Herausnehmen/Einsetzen betätigen, und den Akku einsetzen, bis er einrastet. Beim Einsetzen des Akkus keine Gewalt anwenden! Wenn der Akku sich nicht problemlos einschieben lässt, ist er nicht richtig eingesetzt. Durch dieses falsche Einsetzen können auch der Akku, die Anschlüsse des Akkus oder das Gerät beschädigt werden.

9.4 Schraubbits und Bohreinsätze einsetzen/herausnehmen

9.4.1 Schraubbits und Bohreinsätze einsetzen

Sichern Sie den Ein-/Aus-Schalter, indem Sie den Wählschalter für die Drehrichtung auf die mittlere Position stellen. Die Aufnahme für die Einsätze (Spannbacken) so weit öffnen, dass sich Bits/Einsätze gut einschieben lassen. Dabei das Gerät so halten, dass der Einsatz nicht herausrutschen kann. Den Einsatz gerade und in voller Länge einschieben. Dann die Aufnahme mit dem eingeschobenen Einsatz festziehen. WARNHINWEIS: Schraubbit oder Bohreinsatz müssen GERADE in der Aufnahme sitzen. Die Einsätze dürfen nie im Winkel eingeschoben werden, weil diese dann bei laufendem Gerät herausgeschleudert werden und schwere Verletzungen hervorrufen oder die Aufnahme beschädigen können.

9.4.2 Schraubbits und Bohreinsätze herausnehmen

Sichern Sie den Ein-/Aus-Schalter, indem Sie den Wählschalter für die Drehrichtung auf die mittlere Position stellen. Öffnen Sie die Aufnahme, um den Einsatz zu entnehmen. Hinweis: Die Aufnahme (das Bohrfutter) zum Öffnen in Pfeilrichtung Release drehen. Zum Öffnen oder Festziehen der Aufnahme keinen Schlüssel verwenden. Jetzt den Einsatz aus der geöffneten Aufnahme entnehmen.

9.5 Allgemeine Hinweise zum Bohren

Stets sicherstellen, dass der Drehmoment-Einstellring auf der “Bohren”-Stellung steht.

9.5.1 Allgemein - Bohren in allen Materialien

Immer scharfe Bohr-Bits verwenden. Markieren Sie die Stelle, an der das Loch gebohrt werden soll. Bohren Sie am Anfang langsam. Wenn der Bohrer fast durch das Material gedrungen ist, die Bohrgeschwindigkeit herabsetzen.POWX00450 DE Copyright © 2022 VARO S e i t e | 10 www.varo.com

9.5.2 Bohren in Metall

Dünnes Material mit etwas Restholz abstützen. Die Position des Bohrlochs mit einem Körner anschlagen. Wenn ein großes Loch gebohrt werden soll, zuerst mit einem kleineren Bohrer vorbohren. Dann das vorgebohrte Loch mit dem gewünschten Bohrer aufbohren. Beim Bohren in Metall nur HSS-Bohrer oder speziell für dieses Metall empfohlene Bohrer verwenden. Beim Bohren in Eisen oder Stahl keine Kühlflüssigkeit verwenden, sondern den Bohrer immer rechtzeitig herausziehen, wenn er zu heiß wird.

9.5.3 Bohren in Holz

Die Position des Bohrlochs mit einem Körner oder mit einem Nagel anschlagen. Damit das Holz am Ende des Bohrvorgangs nicht splittert oder reißt, das Werkstück mit etwas Restholz abstützen. Oder das Loch von der Rückseite her aufbohren, nachdem der Bohrer ein Stück weit durch das Material gedrungen ist.

9.5.4 Bohren in Mauerwerk

Zum Bohren in Mauerwerk (Stein) oder Fliesen eignen sich am besten Schlagbohr-Einsätze mit gehärteter Spitze. Den Einstellring für das Drehmoment auf das Symbol stellen. Bei Stein (Mauerwerk) am besten mit leichtem Druck und mit mittlerer Drehzahl arbeiten. Beim Bohren in Fliesen die optimale Drehzahl und den optimalen Druck am besten durch Ausprobieren an einem Probestück bestimmen.

10 WARTUNG UND PFLEGE

10.1 Allgemeine Hinweise

Dieses Gerät ist für eine lange Lebensdauer bei einem Minimum an Wartung und Pflege ausgelegt.

• Die optimale Leistung des Geräts hängt von der guten Pflege und dem regelmäßigen Reinigen ab. Benutzen Sie bitte zum Reinigen ein feuchtes Tuch.

• Außer der regelmäßigen Reinigung ist das Ladegerät wartungsfrei. Das Ladegerät vor dem Reinigen unbedingt von der Stromversorgung trennen!

• Mit einer weichen Bürste oder einem trockenen Tuch reinigen.

• Lüftungsschlitze frei halten! Bitte reinigen Sie die Lüftungsschlitze des Geräts immer von Staub und Rückständen. Benutzen Sie dazu Pressluft (max. 3 bar). Verwenden Sie zum Reinigen keine Reiniger mit Schleifwirkung oder mit zusätzlichen Lösemitteln. Entfernen Sie Verschmutzungen, Kohlenstaub usw. mit einem Tuch. WARNHINWEIS: Bremsflüssigkeit, Benzin, Produkte auf der Basis von Petroleum, Kriechöl usw. dürfen nicht mit den Teilen aus Kunststoff in Kontakt kommen, weil diese Stoffe Chemikalien enthalten, die Plastik angreifen oder auflösen können. WARNHINWEIS: Tragen Sie beim Reinigen des Geräts und der Einsätze mit Pressluft immer eine Schutzbrille (mit seitlicher Abdeckung). Bei allen Arbeiten, bei denen Staub freigesetzt wird, immer eine Staubschutzmaske tragen. WARNHINWEIS: Akkus: Der Akkupack für dieses Gerät enthält einen wiederaufladbaren Akku mit Li-Ion. Deshalb darf der Akkupack auf keinen Fall geöffnet werden, um die internen Batterieelemente zu ersetzen.POWX00450 DE Copyright © 2022 VARO S e i t e | 11 www.varo.com

Lassen Sie das Gerät nur von einer Fachwerkstatt warten, die Original-Ersatzteile benutzt. Dadurch bleibt die Sicherheit des Geräts dauerhaft gewährleistet.

Lagern Sie das Gerät in einem sauberen, trockenen und vor Frost geschützten Bereich. Akku einlagern:

• Lagern Sie den Akku in einem gut temperierten, eher etwas kühlen Bereich. Die optimale Lagertemperatur beträgt ca. 2 °C. (Hier beträgt der Kapazitätsverlust nur ca. 6% pro Jahr im Vergleich zu einer Lagerung bei 25 °C mit bis zu 20% Verlust.) Akkus nie entladen einlagern!

• Li-Ion-Akkus halten länger, wenn sie häufig aufgeladen werden. Die optimale Dauerleistung von Li-Ion-Akkus ergibt sich beim Einlagern mit einer Kapazität von 40%. 12 TECHNISCHE DATEN Drehzahl 0-450 / 0-1500 U/Min. Max. Größe Bohrer 10 mm Nennspannung DC 20 Volt Akkukapazität 2000 mAh Akkutyp Li-Ion Max. Drehmoment 50 Nm LED

Typ des Bohrfutters 10 mm Aufnahme, ohne Schlüssel Drehmoment Einstellungen 16+1+1 Netzstecker VDE Ladegerät Ausgangsleistung V/A

Ladezeit 80 Min Akkus

Motortyp Bürstenlos 13 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 89 dB(A) Schallleistungspegel LwA 100 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) 12,4 m/s² K = 1,5 m/s²POWX00450 DE Copyright © 2022 VARO S e i t e | 12 www.varo.com 14 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden. 15 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über die Möglichkeiten der Müllsammlung und der Abfallentsorgung.

Der Akku dieses Geräts enthält Li-Ion. Um die Umwelt zu schonen, müssen diese Akkus ordnungsgemäß entsorgt werden. In den meisten Fällen verbieten gesetzliche Regelungen, dass Li-Ion-Akkus mit dem normalen Hausmüll entsorgt werden dürfen. Die örtlichen Behörden erteilen Auskunft über die Möglichkeit der richtigen Entsorgung oder des fachgerechten Recyclings.POWX00450 DE Copyright © 2022 VARO S e i t e | 13 www.varo.com

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Vic. Van Rompuy N.V Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Schlagbohrschrauber Marke: POWERplus Modell-Nr.: POWX00450 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2006/42/EC 2014/30/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015 Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens, Ludo Mertens Zulassungsabteilung – Compliance Manager 18/01/2022, Lier - BelgiumPOWX00450 ES Copyright © 2022 VARO P á g i n a | 1 www.varo.com 1 APLICACIÓN .................................................................................. 3
