Produkttyp	Bohrhammer (Schlagbohrmaschine)
Marke	PowerPlus
Modell	POWX1179
Nennleistung	1600 W
Versorgungsspannung	230-240 V ~ 50 Hz
Leerlaufdrehzahl	630 min⁻¹
Bohrfähigkeit (Beton)	40 mm
Schlagfrequenz	3800 min⁻¹
Schutzklasse	II (Doppelisolierung)
Kabellänge	3 m mit VDE-Stecker
Gewicht (ca.)	5,5 kg
Anti-Vibrationssystem	Ja (AVS)
Bohrfuttertyp	SDS-max
Im Lieferumfang enthalten	Zusatzhandgriff, Fettpresse, Flachschlüssel, SDS-Bohrer ∅18×320 mm, SDS-Spitzmeißel 350 mm, SDS-Flachmeißel 18×350 mm
Schalldruckpegel (LpA)	94 dB(A)
Schallleistungspegel (LwA)	105 dB(A)
Vibrationen (aw)	13,6 m/s² (K=1,5 m/s²)
Garantie	36 Monate

Häufig gestellte Fragen - POWX1179 PowerPlus

Wie wechselt man einen SDS-max-Bohrer?

Um einen Bohrer zu wechseln, ziehen Sie zuerst den Netzstecker. Ziehen Sie die Verriegelungshülse (Kragen) nach hinten und halten Sie sie fest, entfernen Sie dann das alte Werkzeug. Setzen Sie den neuen Bohrer ein, indem Sie ihn leicht drehen, bis er einrastet. Überprüfen Sie die Verriegelung, indem Sie daran ziehen. Tragen Sie Handschuhe, da das Werkzeug nach Gebrauch heiß sein kann.

Welches Öl zur Schmierung verwenden?

Verwenden Sie SAE 15W/40 Öl oder ein gleichwertiges Öl. Das Fett sollte nach ca. 40 bis 50 Betriebsstunden ersetzt werden. Um den Ölstand zu prüfen, entfernen Sie den Deckel des Ölbehälters mit dem mitgelieferten Schlüssel. Achten Sie darauf, die Gummidichtung nicht zu verlieren.

Kann ich mit dieser Bohrmaschine Metall oder Holz bohren?

Ja, der Bohrhammer POWX1179 ist zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff geeignet. Verwenden Sie für diese Materialien den Bohrmodus (ohne Schlag), indem Sie den Schalter für Hammerbohren/Bohren auf die entsprechende Position drehen.

Welche Funktion haben die verschiedenen Modi (Bohren, Schlagbohren, Meißeln)?

Der Schalter für Hammerbohren/Bohren ermöglicht die Auswahl von drei Modi: Bohren ohne Schlag (für Holz, Metall usw.), Schlagbohren (für Beton, Ziegel, Stein) und Meißeln (für Stemmarbeiten). Der Modus 'Meißelposition einstellen' ermöglicht die Anpassung der Meißelposition. Verwenden Sie den Schlagmodus niemals mit einem SDS-Bohrer beim normalen Bohren.

Wie stellt man den Zusatzhandgriff ein?

Aus Sicherheitsgründen immer den Zusatzhandgriff verwenden. Drehen Sie ihn gegen den Uhrzeigersinn, um ihn zu lösen, schieben Sie ihn auf die Gehäusehülse, und ziehen Sie ihn dann im Uhrzeigersinn fest. Stellen Sie den Winkel für einen bequemen Griff ein.

Was tun, wenn das Werkzeug nicht startet?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Ein-/Ausschalter nicht blockiert ist. Wenn die Ein-/Aus-Kontrollleuchte nicht leuchtet, könnten das Kabel oder der Schalter beschädigt sein. Wenden Sie sich in diesem Fall an den autorisierten Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie reinige und pflege ich das Gerät?

Vor der Reinigung das Werkzeug vom Netz trennen. Reinigen Sie die Lüftungsschlitze mit einem weichen Tuch, um Überhitzung zu vermeiden. Bei hartnäckigem Schmutz ein feuchtes Tuch mit Seifenwasser verwenden. Verwenden Sie niemals Lösungsmittel wie Benzin oder Alkohol. Schmieren Sie SDS-Werkzeuge vor dem Einsetzen mit Fett.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 36 Monate ab dem Kaufdatum des Erstbenutzers. Sie deckt Material- und Herstellungsfehler ab, jedoch nicht normalen Verschleiß (Kohlebürsten, Lager, Bohrer) oder Schäden durch unsachgemäße Verwendung. Bewahren Sie Ihren Kaufbeleg auf.

Kann ich diese Bohrmaschine zum Meißeln verwenden?

Ja, der POWX1179 ist für leichte Meißelarbeiten in Beton, Ziegel und Stein ausgelegt. Wählen Sie den Meißelmodus (ohne Rotation) und verwenden Sie einen geeigneten Meißel (im Lieferumfang enthalten). Halten Sie das Werkzeug fest mit beiden Händen und lassen Sie das Gewicht der Maschine die Arbeit erledigen.

Wie kann man Vibrationen reduzieren?

Das Werkzeug ist mit dem Anti-Vibrationssystem AVS ausgestattet. Um Vibrationen weiter zu reduzieren, verwenden Sie immer den Zusatzhandgriff, halten Sie einen festen, aber nicht zu festen Griff und machen Sie regelmäßige Pausen. Tragen Sie Schutzhandschuhe und vermeiden Sie es, zu stark auf das Werkzeug zu drücken.

BEDIENUNGSANLEITUNG POWX1179 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

• 1 SDS boren: ∅18 x 320 mm
• SDS punt beitel: 350 mm
• SDS platte beitel: 18 x 350 mm

Draaien van de beitel:

11 TECHNISCHE GEGEVENS

Nominale spanning	230-240 V
Nominale frequentie	50 Hz
Nominaal vermogen	1600 W
Toerental	630 min ^-1
Beschermingsklasse	II
Boorcapaciteit in beton	40 mm
Slagfrequentie	3800 min ^-1
Kabellengte	3 m + VDE-stekker

12 GELUID

1 BESTIMMUNGSGEMÄße VERWENDUNG 3
2 BESCHREIBUNG (ABB. 1) 3
3 VERZEICHNIS DES VERPACKUNGSINHALTS 3
4 ERKLÄRUNG DER SYMBOLE 4
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4

5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit 4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 5
5.5 Wartung 6

6 BESONDERE SICHERHEITSHINWEISE FÜR BOHRHAMMER 6
7 VOR DER ERSTEN INBETRIEBNAHME 7
7.1 Einsätze einsetzen und wechseln (Abb. 1) 7
7.2 SDS-max Einsatz entnehmen 7

8 BEDIENUNG 7

8.1 Ein- und Ausschalten 7
8.2 (Zusatz-) Griff (Abb. 2) 7
8.3 Umschalter Bohrhammer / Bohren 7
8.4 Verwendung des Abbruchhammers 8

9 SCHMIERUNG - ÖLSTAND 8

9.1 Öl nachfüllen 9

10 REINIGUNG UND WARTUNG 9
10.1 Reinigung 9
11 TECHNISCHE DATEN 9
12 GERÄUSCHEMISSION 9
13 KUNDENDIENST 10
14 LAGERUNG 10
15 GARANTIE 10
16 UMWELT 11

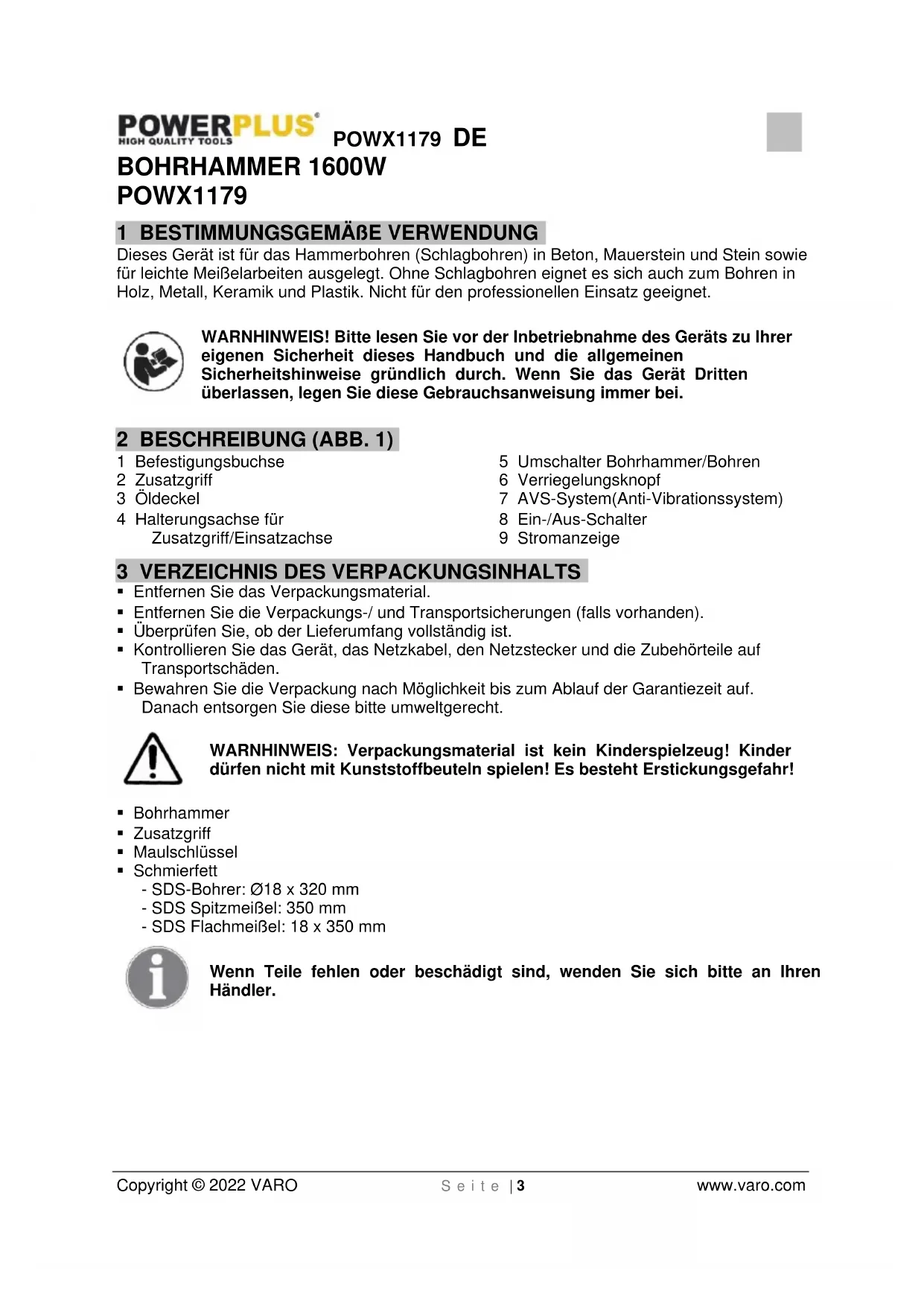

BOHRHAMMER 1600W

POWX1179

1 BESTIMMUNGSGEMÄße VERWENDUNG

Dieses Gerät ist für das Hammerbohren (Schlagbohren) in Beton, Mauerstein und Stein sowie für leichte Meißelarbeiten ausgelegt. Ohne Schlagbohren eignet es sich auch zum Bohren in Holz, Metall, Keramik und Plastik. Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG (ABB. 1)

1 Befestigungsbuchse
2 Zusatzgriff
3 Öldeckel
4 Halterungsachse für Zusatzgriff/Einsatzachse

5 Umschalter Bohrhammer/Bohren
6 Verriegelungsknopf
7 AVS-System(Anti-Vibrationssystem)
8 Ein-/Aus-Schalter
9 Stromanzeige

3 VERZEICHNIS DES VERPACKUNGSINHALTS

■ Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

• Bohrhammer
  ■ Zusatzgriff
  ■ Maulschlüssel
  ■ Schmierfett
• SDS-Bohrer: ∅18 x 320 mm
• SDS Spitzmeißel: 350 mm
• SDS Flachmeißel: 18 x 350 mm

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Anweisungen vor dem Gebrauch des Geräts genau durchlesen.			Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).
	Schutzhandschuhe tragen.			Ohrenschutz tragen.
	Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.			Immer Schutzbrille tragen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

- Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.

- Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

- Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

- Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

- Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

- Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

- Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

- Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

- Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

- Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

- Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

- Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

- Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

- Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

- Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

- Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE FÜR BOHRHAMMER

• Prüfen Sie die auf dem Typenschild angegebene Spannung (Volt).
• Bei Verwendung von Kabelrollen, das Kabel vollständig abrollen. Aderquerschnitt mind. 1,0 mm ^2 .
• Bei Einsatz des Elektro-Bohrhammers im Freien ist für den Anschluss ein Verlängerungskabel Typ H07RN-F 3G 1,5 mm² mit spritzwassergeschützten Steckvorrichtungen zu verwenden.
• Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
• In Wänden, wo Strom-, Wasser- oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren. Berührung mit stromführenden Teilen oder Leitern vermeiden.
• Tragen Sie zum Schutz Ihrer Ohren einen Ohrenschutz: schleichender Gehörverlust!
• Tragen Sie eine Schutzbrille, und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.
• Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
• Nehmen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.
• Schützen Sie die Netzleitung vor Beschädigungen, Öl und Säure können die Leitung beschädigen.
• Das Gerät nicht überlasten.
• Wichtig! Alle nationalen Sicherheitsvorschriften bezüglich Installation, Betrieb und Wartung sind unbedingt zu befolgen.
• Meißel- und Bohr-Bits können versehentlich aus dem Gerät geschleudert werden und schwere Verletzungen verursachen:
• Vor dem Arbeitseinsatz immer nachprüfen, dass Meißel oder Bohrer im Werkzeughalter sicher eingesetzt sind.
• Das Spannfutter regelmäßig auf Abnutzung oder Beschädigung kontrollieren.
• Den Bohrhammer nur starten, wenn er gegen ein Werkstück (Wand, Decke usw.) gedrückt wird.
• Nach beendeter Arbeit den Bohrhammer vom Stromnetz trennen, und Meißel oder Bohrer aus dem Gerät nehmen.
• Vor dem Wechsel von Meißel oder Bohrer den Bohrhammer immer vom Netz trennen.
• Schützen Sie Augen und Mitarbeiter vor Teilchenflug und absplitternden Fremdkörpern. Schutzhelm tragen! Trennwände aufstellen!
• Arbeitshandschuhe schützen vor Fingerquetschungen und Hautabschürfungen.
• Vibrationen können für das Hand-Arm-System schädlich sein: Die Einwirkzeit von Vibrationen ist so gering wie möglich zu halten.
• Netzkabel immer nach hinten vom Gerät wegführen.
• Bewahren Sie das Gerät so auf, dass es für Kinder unzugänglich ist.
• Beim Arbeiten das Gerät immer mit beiden Händen halten, und auf einen sicheren Stand achten.

7 VOR DER ERSTEN INBETRIEBNAHME

• Die Arbeitsstelle immer erst mit einem Detektor nach verdeckt verlegten elektrischen Leitungen, Gas- und Wasserrohren absuchen.
• Vor dem Anschluss des Geräts an die Stromversorgung immer prüfen, dass die tatsächliche Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

7.1 Einsätze einsetzen und wechseln (Abb. 1)

Das Gerät ist mit einem SDS-max Aufnahmesystem ausgerüstet.

• Den Einsatz vor dem Einsetzen reinigen und mit Maschinenfett leicht fetten.
• Verriegelungshülse zurückziehen und festhalten.
• Den staubfreien Einsatz durch Drehen in die Aufnahme bis zum Anschlag einschieben. Der Einsatz wird automatisch verriegelt.
  ■ Verriegelung durch Ziehen am Einsatz prüfen.

7.2 SDS-max Einsatz entnehmen

Die Verriegelungshülse zurückziehen, festhalten und den Einsatz entnehmen.

WARNHINWEIS: Die Einsätze können nach der Verwendung noch heiß sein. Deshalb den heißen Einsatz auf keinen Fall mit den bloßen Händen berühren! Verwenden Sie immer Schutzhandschuhe, wenn Sie den Einsatz herausnehmen.

8 BEDIENUNG

8.1 Ein- und Ausschalten

Einschalten: Ein-/Aus-Schalter (8) betätigen.

Ausschalten: Ein-/Aus-Schalter (8) loslassen.

8.2 (Zusatz-) Griff (Abb. 2)

Den Bohrhammer aus Sicherheitsgründen nur mit dem zusätzlichen Griff verwenden. Eine sichere Körperhaltung beim Arbeiten erhalten Sie durch Drehen des Griffs. Den Griff lösen und entgegen dem Uhrzeigersinn drehen. Den Befestigungsring des Griffs an der vorgesehenen Halteachse anbringen, und den Griff auf den gewünschten Winkel stellen, danach den Griff festziehen.

8.3 Umschalter Bohrhammer / Bohren

- Der Umschalter Bohrhammer/Bohren kann auf Bohren, Schlagbohren und Bohrhammer eingestellt werden.

- Bitte beachten Sie zum Umstellen der Funktion die nachstehenden Hinweise.

	Schlagbohrer:Zum Bohren in Mauerwerk, Beton und Naturstein.Keramikfliesen und vergleichbares Material nicht mit dem Schlagbohrer bearbeiten, weil das Material bei der Schlagwirkung Schaden nehmen kann.
	Bohrhammer:Zum Bohrhammern in Mauerwerk, Beton und Naturstein.
	Meißel Drehung:Die Einstellung 'Keine Funktion ausgewählt' nur dazu benutzen, um den Flachmeißel in die gewünschte Position zu stellen.

ACHTUNG! Zum Hammerbohren benötigen Sie nur eine geringe Anpresskraft. Ein zu hoher Anpressdruck belastet den Motor unnötig. Den Bohrer regelmäßig prüfen. Stumpfen Bohrer nachschleifen oder ersetzen.

Der Bohrkopf mit dem SDS-Anschluss darf nicht in Kombination mit der Schlag-/ Schlagbohr-Funktion verwendet werden!

8.4 Verwendung des Abbruchhammers

1. Nachdem die Spitze des Geräts gegen eine Betonfläche gesetzt ist, das Gerät einschalten.
2. Das Gewicht des Geräts nutzen und den Abbruchhammer mit beiden Händen gut festhalten - so kann die Arbeit sicher kontrolliert werden.
3. Gehen Sie mit mäßigem Arbeitstempo vor. Der Einsatz von Gewalt beeinträchtigt nur die Effizienz und die Qualität des Ergebnisses.

ACHTUNG: Nach längerer Benutzung des Geräts kann das Zylindergehäuse heiß werden. Vorsicht! Nicht die Hände verbrennen!

WARNHINWEIS: Keinen großen Druck auf das Gerät ausüben. Der Hammer-Mechanismus wird durch leichten Druck auf das Gerät ausgelöst, wenn der Meißel mit dem Werkstück in Kontakt kommt.

9 SCHMIERUNG - ÖLSTAND

Vor der Benutzung des Geräts den Ölstand prüfen. Der Ölwechsel ist nach ca. 40-50 Stunden Betriebszeit des Geräts vorzunehmen. Empfohlenes Öl: 25 ml SAE 15W/40 oder ein anderes Öl derselben Qualität.

9.1 Öl nachfüllen

• Zum Nachfüllen von Öl die Abdeckung für das Schmiermittel (3) mit dem mitgelieferten Schlüssel entfernen. ACHTUNG: Die unter der Abdeckung befindliche Gummipackung nicht verlieren!
• Den Ölstand einmal täglich prüfen. Es muss immer genug Öl als Schmiermittel vorhanden sein.
• Nach dem Nachfüllen die Abdeckung für das Schmiermittel wieder gut und fest verschließen.

Wichtiger Hinweis: Das Altöl muss an einer Sammelstelle für Altöl abgegeben werden.

10 REINIGUNG UND WARTUNG

WARNHINWEIS: Vor allen Arbeiten am Gerät das Gerät immer von der Stromversorgung trennen.

10.1 Reinigung

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.

11 TECHNISCHE DATEN

Nennspannung	230-240 V
Nennfrequenz	50 Hz
Nennleistung	1600 W
Drehzahl	630 U/Min.
Schutzklasse	II
Bohrleistung in Beton	40 mm
Schlagzahl	3800 S/Min.
Netzkabel	3 m, mit VDE-Stecker

12 GERÄUSCHEMISSION

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)

Schalldruckpegel LpA 94 dB(A)

Schallleistungspegel LwA 105 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration):

13,6 m/s²

K = 1,5 ~m / s^2

13 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Anschlusskabel (oder der Netzstecker) beschädigt ist, muss es durch ein spezielles Anschlusskabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Der Austausch des Anschlusskabels darf nur von unserem Kundendienst (siehe letzte Seite) oder von einem Spezialisten (qualifizierter Fachbetrieb) vorgenommen werden.

14 LAGERUNG

• Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
• Das Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.
• Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

15 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
  ■ Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90
  ■ Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

- Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

16 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Die Altteile des Geräts dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

17 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Bohrhammer

Marke: POWERplus

Modell-No: POWX1179

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EU

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Philippe Vankerkhove

Zulassungsabteilung – Compliance Manager

Varenummer: POWX1179

8.2 Stödhandtag (Fig. 2)
