| Druh produktu | Příklepové kladivo (příklepová vrtačka) |
| Značka | PowerPlus |
| Model | POWX1179 |
| Jmenovitý výkon | 1600 W |
| Napájecí napětí | 230-240 V ~ 50 Hz |
| Otáčky naprázdno | 630 min⁻¹ |
| Vrtací výkon (beton) | 40 mm |
| Frekvence příklepu | 3800 min⁻¹ |
| Třída ochrany | II (dvojitá izolace) |
| Délka kabelu | 3 m s vidlicí VDE |
| Hmotnost (přibližná) | 5,5 kg |
| Systém proti vibracím | Ano (AVS) |
| Typ sklíčidla | SDS-max |
| Součástí balení | Přídavná rukojeť, maznice, plochý klíč, SDS vrták ∅18×320 mm, SDS hrotový sekáč 350 mm, SDS plochý sekáč 18×350 mm |
| Hladina akustického tlaku (LpA) | 94 dB(A) |
| Hladina akustického výkonu (LwA) | 105 dB(A) |
| Vibrace (aw) | 13,6 m/s² (K=1,5 m/s²) |
| Záruka | 36 měsíců |
Často kladené otázky - POWX1179 PowerPlus
Dotazy uživatelů ohledně POWX1179 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod POWX1179 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWX1179 značky PowerPlus.
NÁVOD K OBSLUZE POWX1179 PowerPlus
5.3 Osobna sigurnost
5.1 Pracovní oblast....4
5.2 Elektrická bezpečnost....4
5.3 Osobní bezpečnost....5
5.4 Používání elektrických nástrojů a péče o ně....5
5.5 Servis....5
6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PŘÍKLEPOVÉ VRTAČKY....6
7 PŘED ZAHÁJENÍM PRÁCE......6
7.1 Nasazování a výměna nástrojů (obr. 1)....6
7.2 Odstranění nástroje SDS-max....7
8 PROVOZ....7
8.1 Zapínání a vypínání....7
8.2 Nasazovací rukojet' (obr. 2)....7
8.3 Přepínač mezi přiklepovým / bezpřiklepovým vrtáním 7
8.4 Jak používat demoliční kladivo....8
9 MAZÁNÍ - HLADINA OLEJE....8
9.1 Výměna oleje (obr. 5)....8
10 ČIŠTĚNÍ A ÚDRŽBA....8
10.1 Čištění....8
11 TECHNICKÉ ÚDAJE....9
12 HLUČNOST....9
13 SERVISNÍ ODDĚLENÍ 9
14 USKLADNĚNÍ 9
15 ZÁRUKA....10
POWERPLUS® HIGH QUALITY TOOLS
POWX1179 CS
16 ŽIVOTNÍ PROSTŘEDÍ 10
17 PROHLÁŠENÍ O SHODĚ 11

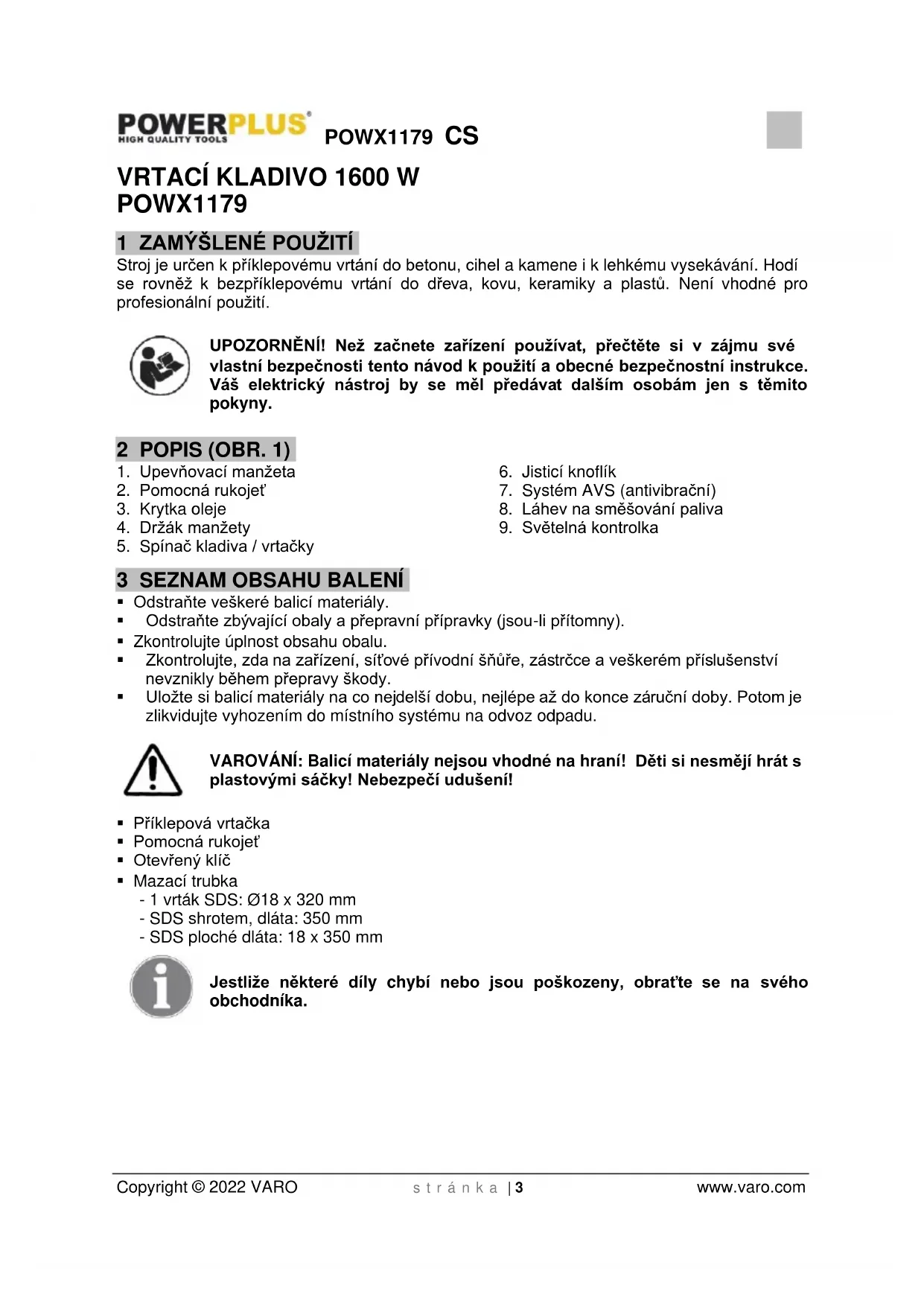

Stroj je určen k přiklepovému vrtání do betonu, cihel a kamene i k lehkému vysekávání. Hodí se rovněž k bezpřiklepovému vrtání do dřeva, kovu, keramiky a plastů. Není vhodné pro profesionální použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBR. 1)
- Upevňovací manžeta
- Pomocná rukojet'
- Krytka oleje
- Držák manžety
-
Spínač kladiva / vrtačky
-
Jisticí knoflík
- Systém AVS (antivibrační)
- Láhev na směšování paliva
- Světelná kontrolka
3 SEZNAM OBSAHU BALENÍ
- Odstraňte veškeré balicí materiály.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
- Zkontrolujte úplnost obsahu obalu.
- Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.
VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
- Příklepová vrtačka
- Pomocná rukojet'
- Otevřený klíč
-
Mazací trubka
-
1 vrták SDS: ∅18 x 320 mm
- SDS shrotem, dláta: 350 mm
- SDS ploché dláta: 18 x 350 mm
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V této příručce a/nebo na stroji se používají následující symboly:
 | Před použitím si přečtěte příručku. |  | V souladu se základními požadavky Evropských směrnic. | |
 | Noste ochranné rukavice |  | Noste chrániče sluchu. | |
 | Stroj třídy II — Dvojitá izolace — Nepotřebujete uzemněnou zástrčku. |  | Noste ochranné brýle. |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE
Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.
5.1 Pracovní oblast
- Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.
5.2 Elektrická bezpečnost
Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
- Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
- S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
- Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
- Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým nástrojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
- Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.
- Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
- Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.
5.4 Používání elektrických nástrojů a péče o ně
- Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.
- Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
- Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.
- Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.
- Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
- Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.
5.5 Servis
- Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.
6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PŘÍKLEPOVÉ VRTAČKY
- Zkontrolujte napětí (voltáž) uvedené na výkonovém štítku stroje. - Budete-li používat kabelové bubny, vždy odviňte z bubnu všechen kabel. Minimální průřez vodiče: 1,0 mm².
- Budete-li používat elektrickou příklepovou vrtačku ve venkovním prostoru, připojte ve správném pracovním pořádku prodlužovací kabel typu H07RN-F 3G o průměru 1,5 mm² a zástrčky odolné proti vlhkosti.
- Ujistěte se, že při vrtání z volné ruky stojíte na žebříku nebo lešení pevně.
- Používejte detektor elektrického vedení, abyste lokalizovali elektrická, vodní nebo plynová vedení skrytá ve stěnách. Vyhýbejte se dotyku dílů nebo vodičů, které jsou pod proudem.
- Na ochranu sluchu noste klapky na uši. Ztráta sluchu může být postupný proces!
- Při pracích, při nichž vzniká prach, noste ochranné brýle a používejte ochrannou masku.
- Nepoužívejte zařízení v oblastech, kde jsou výpary a hořlavé kapaliny.
- Před čištěním stroje nebo prováděním změn na stroji vždy vytáhněte zástrčku ze zásuvky.
- Přívodní kabel chraňte před poškozením. Olej a kyselina mohou kabel poškodit.
■ Nikdy stroj nepřetěžujte.
■ Všechny obrobky dostatečně dobře připevňujte.
- DÜLEŽITÉ! Je zásadní důležitosti řídit se všemi místními bezpečnostními pokyny upravujícími instalaci, provoz a údržbu.
- Rycí a vrtací bity mohou být náhodně vymrštěny ze stroje a způsobit vážný úraz:
- Před zahájením práce vždy zkontrolujte, že je rycí či vrtací byt důkladně zajištěn ve sklíčidle.
- Sklíčidlo pravidelně kontrolujte, zda nevykazuje známky opotřebení nebo poškození.
- Nikdy nestartujte příklepový nástroj, který ještě nebylo přiložen k obrobku (stěně, stropu, atd.).
- Když skončíte, odpojte příklepovou vrtačku od přívodu elektriny a vyjměte rycí nebo vrtací byt ze stroje.
- Před výměnou rycího nebo vrtacího bitu vždy vrtací kladivo odpojte o přívodu elektriny.
- Chraňte si oči i ostatní pracovníky před odletujícími částicemi a třískami. Noste přilbu! Postavte dělicí přepážky!
- Noste pracovní rukavice, abyste si nepohmoždili ani neodřeli prsty.
- Vibrace mohou poškodit ruku nebo paži. Expozice vibracím má být co nejkratší.
Vždy ved'te síťový kabel od zařízení směrem dozadu.
- Zařízení ukládejte na místo, které není přístupné dětem.
- Když vykonáváte práci, vždy zařízení držte oběma rukama a ujistěte se, že váš postoj je stabilní.
7 PŘED ZAHÁJENÍM PRÁCE
- Prohlédněte místo, na němž má být nástroj použit, zda tam nejsou skryté elektrické kabely nebo plynové či vodní trubky; použijte vyhledávač trubek.
- Před zapojením zařízení do sítě se ujistěte, že napětí sítě odpovídá údajům na výkonovém štítku.
7.1 Nasazování a výměna nástrojů (obr. 1)
Zařízení je vybaveno upínacím systémem SDS-max.
- Očistěte nástroje a namažte je před nasazením tenkou vrstvou maziva na stroje.
Zatáhněte zpět upevňovací manžetu a přidržte ji.
- Zatlačte nástroj očištěný od prachu co nejdále do držáku nástrojů a pootočte jím. Nástroj se automaticky zajistí.
- Zajištění zkontrolujte zatáhnutím za nástroj.
7.2 Odstranění nástroje SDS-max
Zatáhněte zpět upevňovací manžetu, přidržte ji a vytáhněte nástroj.
Příslušenství může být po použití horké. Nedotýkejte se špičky příslušenství rukou! Příslušenství vždy snímejte s nasazenou rukavicí.
8 PROVOZ
8.1 Zapínání a vypínání
- PřZapnutí: Stiskněte provozní vypínač (8).
■ Vypnutí: Povolte provozní vypínač (8).
8.2 Nasazovací rukojet' (obr. 2)
Z bezpečnostních důvodů používejte příklepovou vrtačku jen s nasazenou rukojetí. Můžete si zachovávat bezpečnou polohu při práci tak, že si v případě potřeby nasazovací rukojeť otočíte. Povolte a otočte nasazovací rukojeť proti směru pohybu hodinových ručiček. Nasuňte smyčku na krček nástroje pouzdra a nasadťe rukojeť, potom nasazovací rukojeť utáhněte.
8.3 Přepínač mezi příklepovým / bezpříklepovým vrtáním
- Přepínač mezi přiklepovým / bezpřiklepovým vrtáním zapíná a vypíná funkce přiklepového a bezpřiklepového vrtání.
- Při přepínání mezi funkcemi se řídte níže uvedenými pokyny:
Režim příklepového / bezpříklepového vrtání:
Vrtejte do zdiva, betonu a přírodního kamene. Funkci příklepu nepoužívejte na keramické obkládačky a jiný materiál, který by nevydržel energii nárazů.
Vrtání do zdiva, betonu a přírodního kamene.
Nepracovní poloha používaná jen k otočení plochého dláta do požadované polohy.
DÜLEŽITÉ! Při použití vrtacího kladiva potřebujete malý tlak. Přilišný tlak zbytečně zatíží motor. Pravidelně kontrolujte vrtací bity. Tupé vrtací bity nabruste nebo vyměňte.
Nepoužívejte sklíčidlo s SDS konektorem v kombinaci s funkcí kladivo/vrtací kladivo!
8.4 Jak používat demoliční kladivo
- Po umístění hrotu nástroje na betonový povrch nástroj zapněte (poloha ON).
- Využitím hmotnosti stroje a pevným držením demoličního kladiva oběma rukama můžete účinně zvládnout následný zpětný ráz.
- Pokračujte mírným pracovním tempem, použití příliš velké síly negativně ovlivní účinnost.
VÝSTRAHA Po dlouhé době používání se pouzdro válce zahřeje. Proto dávejte pozor, abyste si nepopálili ruce.
VAROVÁNÍ Nepoužívejte na stroj velký tlak. Kladivový mechanismus se aktivuje mírným tlakem na nástroj, když je dlátový břit ve styku s obrobkem.
9 MAZÁNÍ - HLADINA OLEJE
Při používání stroje zkontrolujte hladinu oleje.
Po asi 40-50 hodinách používání by se měl olej vyměnit.
Doporučený olej: 25 ml SAE 15W/40 nebo alternativa ve stejné kvalitě.
9.1 Výměna oleje (obr. 5)
- Před plněním olejem použijte dodaný klíč a odstraňte olejovou měrku (3). Dávejte pozor a neztrat’te pryžové těsnění pod olejovou měrkou.
■ Hladinu oleje kontrolujte jednou denně, abyste si byli jisti, že je olejová náplň úplná. - Po dolití oleje bezpečně nasad'te olejovou měrku.
Důležité: Odpadní olej se musí odevzdávat na příslušné sběrné místo pro odpadní oleje.
10 ČIŠTĚNÍ A ÚDRŽBA
Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sitě.
10.1 Čištění
- Udržujte čisté větrací otvory stroje, abyste předešli přehřátí motoru.
- Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.
■ Udržujte větrací otvory prosté prachu a nečistot. - Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla.
Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.
11 TECHNICKÉ ÚDAJE
| Jmenovité napětí | 230-240 V |
| Jmenovitý kmitočet | 50 Hz |
| Příkon | 1600 W |
| Otáčky | 630 min^-1 |
| Stupeň krytí | II |
| Vrtací výkon do betonu | 40 mm |
| Kadence | 3800 min^-1 |
| Délka kabelu | 3 m + zástrčka VDE |
12 HLUČNOST
Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)
| Úroveň akustického tlaku LpA | 94 dB(A) |
| Úroveň akustického výkonu LwA | 105 dB(A) |
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.
aw (Vibrace):
13,6 m/s ^2
K = 1,5 ~m / s^2
13 SERVISNÍ ODDĚLENÍ
- Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení.
- Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu by mělo provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaný specialista (kvalifikovaný elektrikář).
14 USKLADNĚNÍ
■ Důkladně vyčistěte celý stroj i jeho příslušenství.
- Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příliš vysokým i příliš nízkým teplotám.
- Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu.
- Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost.
15 ZÁRUKA
- Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.
Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů. - Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
- Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
Více informací můžete vždy získat na čísle 00 32 3 292 92 90. - Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
- Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
- Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
16 ŽIVOTNÍ PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.
17 PROHLÁŠENÍ O SHODĚ
VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Vrtací kladivo
Výrobní značka: POWERplus
Model: POWX1179
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2006/42/ES
2014/30/EU
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60745-1 : 2009
EN60745-2-6:2010
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3:2013
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti,
Philippe Vankerkhove
Regulativní postupy - Manažer pro dohled nad řádným jednáním
- Upevňovacia objímka
- Pomocná rukovät'
- Kryt oleja
- Montážna objímka
-
Prepínač kladiva/vrtačky
-
Zaistovací gombík
- Systém AVS (antivibračný systém)
- Hlavný vypínač
- Indikátor napájania
3 OBSAH BALENIA
- 1 vrtáky SDS: ∅18 x 320 mm
- SDS sekáče špicatý: 350 mm
- SDS sekáče plochý: 18 x 350 mm
5.2 Elektrická bezpečnost'
5.3 Osobná bezpečnost'
5.4 Používanie elektrického náradia a starostlivost' oň
- Ak zariadenie používate na mieste so skrytými elektrickými vedeniami, plynovými a vodovodnými potrubiami, použite detektor.
- Pred pripojením do siete zabezpečte, aby napätie v sieti zodpovedalo údajom na výkonnostnom štítku.
Zariadenie je vybavené upínacím systémom SDS-max.
- Pred upnutím nástroj vyčistite a namažte tenkou vrstvou strojového maziva.
- Odtiahnite upínaciu objímku a podržte.
Odtiahnite upínaciu objímku podržte a vyberte nástroj.
8.3 Prepínač kladiva/ vřtačky
Pred použitím stroja vždy skontrolujte hladinu oleja.
- Pred doplnením oleja použite dodaný klúč na vybratie mierky oleja (3). Dávajte pozor, aby ste neuvol'nili gumené tesnenie pod mierkou oleja.
■ Hladinu oleja kontrolujte raz za deň a overujte, či je prítomný olej. - Po doplnení oleja bezpečne utiahnite mierku oleja.
Dôležité: Odpadový olej je nutné odovzdat' na likvidáciu v zberni odpadových olejov.
10 ČISTENIE A ÚDRŽBA
Hladina akustického tlaku LpA 94 dB(A)
Hladina akustického výkonu LwA 105 dB(A)
POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.
aw (Vibrácie):
13,6 m/s²
K = 1,5 ~m / s^2
13 SERVISNÁ SLUŽBA
Výrobok: Vítacie kladivo
Obchodná známka: POWERplus
Model: POWX1179
