BRUKSANVISNING POWX00450 PowerPlus

8.5 Forover/revers-velger (venstre/høyre rotasjonsvelger) (4) ................................. 7

POWX00450 1 BRUKSOMRÅDE Apparatet skal brukes til skruing eller boring i tre, metall, kunststoff eller mur. Egner seg ikke til profesjonelt bruk. Advarsel! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med. 2 BESKRIVELSE (FIG. A)

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

Ikke utsett laderen og batteripakken for vann.

Batteriladeren må kun brukes innendørs.

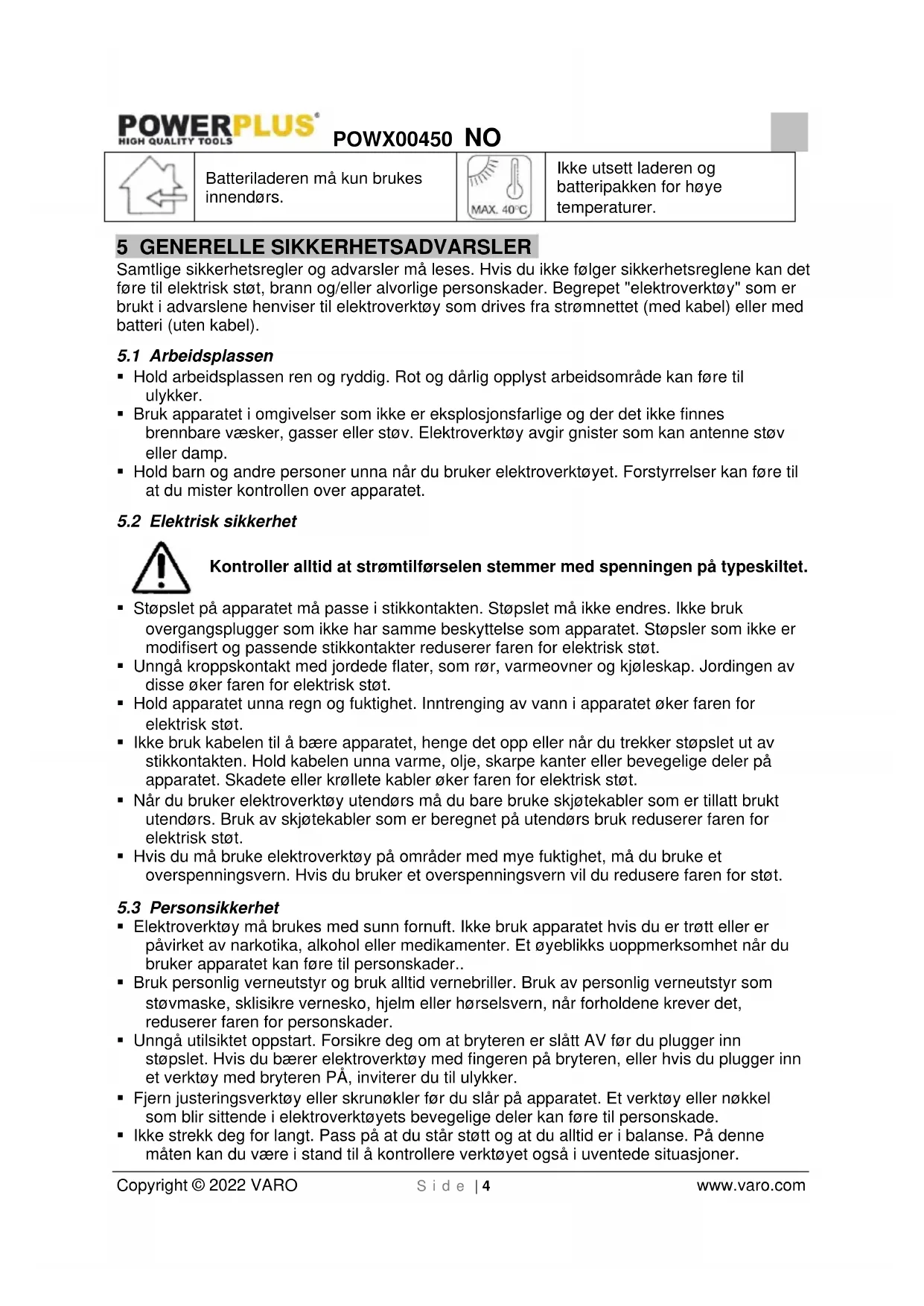

Ikke utsett laderen og batteripakken for høye temperaturer. 5 GENERELLE SIKKERHETSADVARSLER Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader..

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.POWX00450 NO Copyright © 2022 VARO S i d e | 5 www.varo.com

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 UTFYLLENDE SIKKERHETSFORSKRIFTER

• Hold verktøyet i de isolerte gripeflatene når du utfører en handling der et kutteverktøy kan komme i kontakt med skjulte ledninger eller egen strømledning. Kontakt med strømførende ledninger kan gjøre at eksponerte metalldeler på verktøyet bli strømførende, og dermed kan brukeren få elektrisk støt.

• Forsøk aldri å åpne verktøyet.

• Når man deponerer batteriene, må man følge instruksjonene i avsnittet "Beskytte miljøet".

• Forårsak ikke kortslutninger. Hvis det skjer en kortslutning mellom den positive (+) og negative (-) klemmen direkte eller via tilfeldig kontakt med metallgjenstander, kortsluttesPOWX00450 NO Copyright © 2022 VARO S i d e | 6 www.varo.com batteriet, og det vil gå en kraftig strøm som genererer varme, som igjen kan føre til at kapslingen sprekker eller til brann.

• Ikke varm opp. Hvis batteriene varmes opp til over 100 °C, kan tettinger, isolatorer og andre plastdeler bli skadet. Dette fører til at det lekker elektrolytt og/eller intern kortslutning, som fører til at det genereres varme eller sprekker. Videre må man ikke brenne batteriene når de skal deponeres, da det kan føre til eksplosjon og/eller intense brannsår.

• I tilfelle hud- eller øyekontakt, må du følge instruksjonene nedenfor: o skyll umiddelbart med vann. Nøytraliser med en mild syre, som f.eks. sitronsaft eller eddik. o I tilfelle øyekontakt må du skylle med rikelige mengder rent vann i minimum 10 minutter. Kontakt lege. Brannfare! Unngå å kortslutte åpne poler på et batteri. Brenn ikke opp batteriet.

• Bruk laderen som fulgte med verktøyet til å lade batteriet.

• Forsøk aldri å lade batterier som ikke er oppladbare.

• Sørg at defekte kabler byttes umiddelbart.

• Ingen minneeffekt (tap av kapasitet etter flere ladning/utladningssykluser) som andre typer batterier. (Ni-Cd, Ni-MeH).

Bormaskinen har en nøkkelfri borpatron som gjør det enkelt å sette i og fjerne verktøyene. Borpatronen består av to deler. Den bakre delen kalles «kragen», mens fronten kalles «kroppen». For å åpne og lukke den nøkkelfrie borpatronen, griper du om kragen med én hånd mens du dreier kroppen med den andre hånden. Pilene på borpatronen indikerer hvilken vei du skal dreie borpatronkroppen for å feste eller frigi boret eller skrutrekkeren. ADVARSEL: Du må IKKE holde fast i borpatronkroppen med én hånd og bruke kraften til bormaskinen til å stramme eller løsne borpatronkjevene. Borpatronkroppen kan glippe og hånden din kan komme i kontakt med et roterende verktøy. Dette kan føre til en alvorlig skade.POWX00450 NO Copyright © 2022 VARO S i d e | 7 www.varo.com

8.3 Momentjusteringsring (2)

Boret har en momentjusteringsring. Med den kan du velge ønsket moment, avhengig av hva du skal gjøre (bor / ulike skruetyper i forskjellige materialer). Riktig innstilling er avhengig av type materiale og størrelsen på skruen du bruker. JUSTERE DREIEMOMENTET: Finn 16+1+1 momentinnstillinger på fronten av bormaskinen. Roter justeringsringen (2) til ønsket innstilling. Jo lavere nummer, desto lavere momentinnstilling. Jo høyere nummer, desto høyere momentinnstilling.

8.4 Av/på-bryter (5)

For å slå bormaskinen PÅ, trykker du inn PÅ/AV-bryteren. For å slå den AV, slipper du bryteren Avtrekkeren kan låses i stilling OFF. Denne funksjonen reduserer muligheten for tilfeldig oppstart når verktøyet ikke er i bruk.

8.5 Forover/revers-velger (venstre/høyre rotasjonsvelger) (4)

Boret har en forover/revers-velger som befinner seg over avtrekksbryteren.

• F(Forward) (Fremover): Trykk på velgeren på høyre side av maskinen (mot venstre side): boret går mot høyre (fremover / skrur inn skruer).

• R(Reverse) (Bakover): Trykk på velgeren på venstre side av maskinen (mot høyre side): boret går mot venstre (går bakover / løsner skruen). FORSIKTIG: For å unngå skade på girkassen, må du alltid la borpatronen stanse helt opp før du endrer rotasjonsretningen eller velger en annen hastighet (HI-LO). Slipp PÅ/AV-bryteren for å stoppe.

8.6 Hastighetsvelger (3)

Din trådløse borhammer har et gir med to hastigheter, beregnet på boring eller skruing ved LO eller HI hastighet. En skyvebryter på toppen av boret hvor du kan velge enten hastighet LO (1) eller HI (2). Lav hastighet (LO) brukes, sammen med momentinnstillingen, til å skru skruer inn eller ut og til å bore med større diametere. Høy hastighet (HI) brukes kun til boring (aldri til å skru, da dette kan skade verktøyet).

8.7 LED arbeidslys (6)

Din trådløse bormaskin er utstyrt med en LED-lampe i fronten (over batteripakken). Den hvite LED-lampen vil lyse når du bruker maskinen, slik at arbeidsområdet blir godt belyst.

8.8 Tpr mykt håndgrep

Din trådløse bormaskin er utstyrt med et TPR mykt håndgrep og beskyttende deler. TPR (termoplastgummi) er elastisk, støtabsorberende og miljøvennlig (gjenvinnbart).

Bruk kun batteriladeren som leveres med verktøyet. Kun denne typen batterilader egner seg til å lade Li-ion batteriet til dette verktøyet. Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk. Litium- ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det kader ikke batteriet å avbryte oppladingen.

• Batterisettet er fullstendig ladet og klar til bruk når den grønne LED-lampen lyser og den røde LED-lampen er av – etter ca. 1 timer.

9.3 Sette i og fjerne batteripakken

9.3.1 Fjerning av batteriet

Trykk inn begge batteriutløserknapper og trekk batteriet forsiktig ut av bormaskinen.

9.3.2 Sette i batteriet

Hold bormaskinen oppreist i én hånd og batteriet i den andre. Trykk med to fingre på batteriutløserknappene og sett i batteriet til det klikker på plass. Ikke bruk for mye kraft når du setter i batteriet. Hvis batteriet ikke glir lett inn, bli det satt i feil. Det kan også være skade på batteriet, batteripolene eller bormaskinen.

9.4 Feste/løsne bor og skrutrekkere

9.4.1 Feste bor/skrutrekkere

Lås avtrekkerbryteren ved å sette retningen til rotasjonsvelgeren i midtstilling. Åpne eller lukk chuck-kjevene til et punkt hvor åpningen er litt større enn borstørrelsen du har tenkt å bruke. Løft også fronten på bormaskinen litt for å unngå at boret faller ut av chuckkjevene. Sett boret rett inn i chucken så langt det går. Trekk til chuckkjevene rundt boret. ADVARSEL: Pass på at du setter boret rett inn i chuckkjevene. Sett ikke boret inn i chuckkjevene i vinkel, da det kan føre til at boret blir kastet ut, noe som kan medføre alvorlig personskade eller skade på chucken.

9.4.2 Løsne bor/skrutrekkere

Lås avtrekkerbryteren ved å sette rotasjonsvelgeren i midtstilling. Løsne chuckkjevene fra boret. Merk: Drei chuckkroppen i pilens retning som er merket Release for å løsne chuckkjevene. Bruk ikke nøkkel til å stramme eller løsne chuckkjevene. Ta av boret fra chuckkjevene.

9.5 Generelle råd om boring

Pass alltid på at momentjusteringsringen er satt til “bor”-posisjon.

9.5.1 Boring i alle materialer

Bruk alltid skarpe bor. Merk stedet du vil at hullet skal bores. Bruk lav hastighet når du starter hullet. Reduser trykket på bormaskinen når boret er i ferd med å bryte gjennom materialet.POWX00450 NO Copyright © 2022 VARO S i d e | 9 www.varo.com

9.5.2 Boring i metall

Understøtt tynne materialer med et stykke skraptre. Bruk en dor til å merke posisjonen til hullet. Hvis du borer et stort hull, kan du først bruke et lite bor til å lage et pilothull, deretter bruker du det store boret. Bruk kun bor med høyhastighetsstål (HSS) eller bor som anbefales for boring i metall. Når du borer i jern eller stål, må du ikke bruke smøremiddel, men trekk boret ofte ut for at det skal kjøles ned.

Bruk en dor eller spiker til å merke punktet der du vil bore. For å unngå splintring ved gjennombruddet, må du enten klemme et stykke skraptre på baksiden av arbeidsstykket eller fortsette å bore hullet fra baksiden av trestykket når boret så vidt bryter gjennom.

Bruk bor med karbidspisser for å bedre ytelsen når du borer i murstein osv. Sett momentvelgeren til slagboring. Bruk et lett trykk og middels hastighet for å oppnå best mulig resultat i murstein. Når du borer i fliser, bør du øve deg på et vrakstykke for å bestemme beste hastighet og trykk. 10 VEDLIKEHOLD

Verktøyet er laget for å fungere i lang tid med minimalt vedlikehold.

• Kontinuerlig tilfredsstillende drift avhenger av riktig stell av verktøyet og regelmessig rengjøring. Rengjør verktøyet med en fuktig klut.

• Laderen krever ikke noe vedlikehold bortsett fra regelmessig rengjøring. Trekk ut støpslet før rengjøring.

• Bruk en myk børste eller en tørr klut.

• SØRG FOR AT VENTILASJONSÅPNINGENE ER RENE! Sjekk med jevne mellomrom om det er støv eller annet rusk i lufteåpningene. Rengjør med trykkluft (maks. 3 bar). Bruk ikke slipende eller løsemiddelbasert rengjøringsmiddel. Bruk rene kluter til å fjerne smuss, kullstøv, osv. ADVARSEL: Pass på at bremsevæske, bensin, bensinbaserte produkter, inntrengende olje osv. kommer i kontakt med plastdeler, da de inneholder kjemikalier som kan skade, svekke eller ødelegge plasten. ADVARSEL: Bruk alltid vernebriller eller sikkerhetsbriller med sidevisir når du bruker trykkluft til å rengjøre verktøy. Hvis arbeidet innebærer støv, må du også bruke støvmaske. BATTERIER Batteripakken til dette verktøyet er utstyrt med et oppladbart LI-ion batterier. Batteripakken må ikke demonteres, og forsøk ikke å bytte batteriene selv.

Få service på det elektriske verktøyet utført av en kvalifisert reparatør, og bruk kun identiske reservedeler. Dette vil gjøre at verktøyets sikkerhet opprettholdesPOWX00450 NO Copyright © 2022 VARO S i d e | 10 www.varo.com 11 OPPBEVARING - Oppbevar verktøyet på et rent, tørt og frostfritt sted. - Oppbevaring av batteri

Motortype Børsteløs 13 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykksnivå LpA 89 dB (A) Lydeffektnivå LwA 100 dB (A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon) 12,4 m/s² K = 1,5 m/s²POWX00450 NO Copyright © 2022 VARO S i d e | 11 www.varo.com 14 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

• Verktøyet må lades opp minst én gang per måned for å sikre optimal funksjon. 15 MILJØ Hvis det skulle være nødvendig å skifte ut maskinen etter lang trids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.
