HASZNÁLATI ÚTMUTATÓ POWX00450 PowerPlus

9. Akumulátorová batéria

• Nabíjačku neotvárajte.

5.4 Az elektromos működtetésű szerszámok helyes használata. ............................. 5

8.5 Előre/hátra kiválasztó (jobb/bal forgási irány kiválasztó) (4) .............................. 7

9.2 Akkumulátor kapacitás jelző (1a. ábra) ................................................................ 8

9.3 Az akkumulátor betevése és kivétele ................................................................... 8

9.3.1 Az akkumulátor kivétele ........................................................................................... 8 9.3.2 Az akkumulátor betevése ......................................................................................... 8

9.4 A hegy és a fúrók beillesztése és eltávolítása ..................................................... 9POWX00450 HU

Copyright © 2022 VARO Oldal | 2 www.varo.com

9.4.1 A hegy és a fúrók behelyezése ................................................................................ 9

9.4.2 A hegy és a fúró eltávolítása .................................................................................... 9

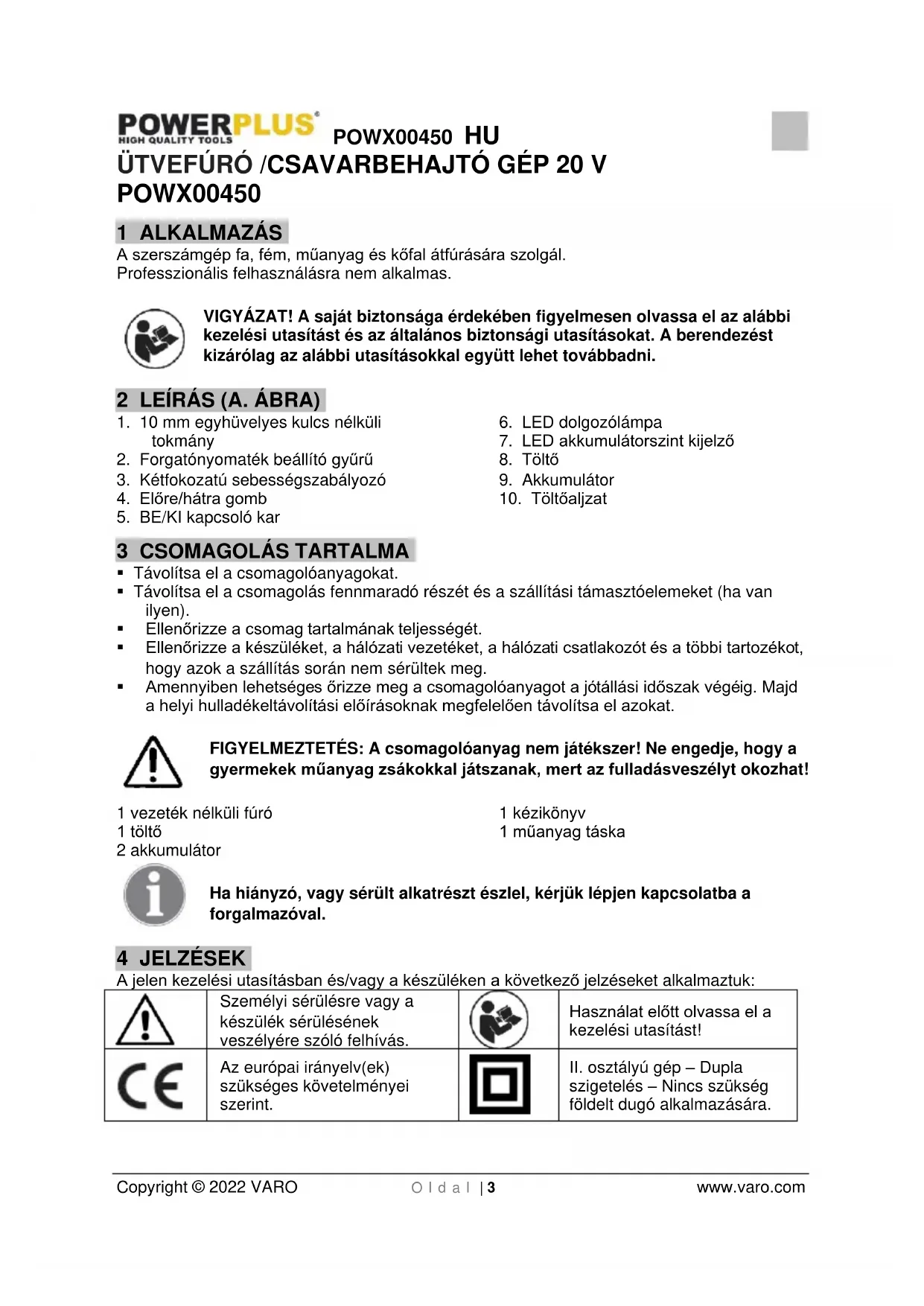

POWX00450 1 ALKALMAZÁS A szerszámgép fa, fém, műanyag és kőfal átfúrására szolgál. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A. ÁBRA)

1. 10 mm egyhüvelyes kulcs nélküli

2. Forgatónyomaték beállító gyűrű

3. Kétfokozatú sebességszabályozó

5. BE/KI kapcsoló kar

7. LED akkumulátorszint kijelző

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 vezeték nélküli fúró 1 töltő 2 akkumulátor 1 kézikönyv 1 műanyag táska Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

Az európai irányelv(ek) szükséges követelményei szerint.

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.POWX00450 HU Copyright © 2022 VARO Oldal | 4 www.varo.com

Tilos az akkumulátortöltőt és az akkumulátort víz hatásának kitenni.

Az akkumulátortöltőt csak beltéren használja.

Tilos az akkumulátortöltőt és az akkumulátort magas hőmérsékletnek kitenni.

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.POWX00450 HU Copyright © 2022 VARO Oldal | 5 www.varo.com

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.POWX00450 HU Copyright © 2022 VARO Oldal | 6 www.varo.com 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK GYALUKHOZ

• Mindig viseljen hallásvédőt ütvefúróval. A zajnak való kitettség hallássérülést okozhat.

• Használja a kiegészítő fogantyú(ka)t, ha az mellékelve van a készülékhez. A készülék feletti kontroll elvesztése személyi sérülést okozhat.

• Tartsa a szerszámgépet a szigetelt markolatnál, amikor olyan műveletet végez, ahol a vágóelem rejtett vezetéket vagy kábelt érinthet. Ha a vágóelem "élő" vezetéket érint, az a készülék csupasz fém részeit feltöltheti és a kezelőt áramütés érheti. 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ

7.1 Akkumulátorok: (9)

• Ne kísérelje meg semmi okból kifolyólag kinyitni.

• Ne tárolja olyan helyen, ahol a hőmérséklet meghaladhatja a 40 °C fokot.

• Kizárólag 4 °C és 40 °C fok közötti környezeti hőmérsékleten tárolja.

• Kizárólag a készülékhez adott töltőt használja az akkumulátorok feltöltéséhez.

• Az akkumulátorok kidobásakor kövesse a “Környezetvédelem” című fejezet utasításait.

• Kerülje a rövidzárlat kialakulását. Ha az akkumulátor pozitív (+) és negatív (-) kivezetései közvetlenül vagy fémtárgyakon keresztül véletlenül összeérnek, az akkumulátor rövidzárlatos lesz, és ezáltal erős áram fog keresztül folyni, mely hőt termel és a burkolat repedését vagy tüzet okozhat.

• Ne melegítse. Ha az akkumulátorok 100 °C foknál magasabb hőmérsékletre melegszenek, akkor a záró és a szigetelő falak és egyéb polimer alkatrészek megsérülhetnek, mely az elektrolit kifolyásához és/vagy belső rövidzárlathoz vezethet, mely hőt termel és repedést vagy tüzet okozhat. Nagyon fontos, hogy ne dobja tűzbe az akkumulátorokat, mert azok felrobbanhatnak és/vagy intenzív égést eredményezhetnek.

• Extrém körülmények között az akkumulátor szivárgása fordulhat elő. Ha folyadékot észlel az akkun, akkor alábbiak szerint járjon el:

• Óvatosan törölje fel a folyadékot egy ruhával. Kerülje a bőrrel való érintkezést.

• Ha bőrrel érintkezik, vagy szembe kerül, kövesse az alábbi utasításokat: o Azonnal öblítse le vízzel. Semlegesítse gyenge savval, mint például citromlével vagy ecettel. o Ha szembe kerül, öblögesse bő tiszta vízzel legalább 10 percig. Forduljon orvoshoz. Tűzveszély! Kerülje az akkumulátor szabadon lévő kimeneteleinek a rövidzárlatát. Ne égesse el az akkumulátor!

• Kizárólag a készülékhez mellékelt töltőt használja az akku feltöltéséhez.

• Ne kísérelje meg nem feltölthető akkumulátorok feltöltését.

• A sérült vezetékeket azonnal cseréltesse ki.

• Óvja a készüléket a víztől.

• Ne nyissa fel a töltőt.

• Ne próbáljon meg más tárgyakat tenni a töltőbe.

• A töltő kizárólag beltéri használatra való. 8 JELLEMZŐK

8.1 Li-ion akkumulátor (9)

A Li-ion akkumulátorok előnye:

• Li-ion akkumulátoroknak nagyobb a teljesítmény/súly arányuk (nagyobb teljesítmény, kisebb súly és tömörebb akkumulátorok).POWX00450 HU Copyright © 2022 VARO Oldal | 7 www.varo.com

• Nincs memóriaeffektus (teljesítmény veszteség többszörös feltöltési/lemerülési ciklus) mint néhány más típusú akkumulátornál. (Ni-Cd, Ni-MeH ...).

• Korlátozott önkisülés (id. még a Tárolás című fejezetet).

8.2 Kulcs nélküli tokmány (1)

Kulcs nélküli tokmány áll rendelkezésre a fúróhoz, amely a hegyek/tartozékok könnyű felszerelését és eltávolítását teszi lehetővé. A tokmány két részre van osztva. A hátsó rész neve gallér, az első részt pedig nyaknak hívják. A kulcs nélküli tokmány kinyitásához és bezárásához fogja meg a tokmány gallérját egy kézzel és forgassa el a tokmány nyakát a másik kezével. A tokmányon lévő nyilak jelzik, hogy melyik irányba kell elforgatni a tokmány nyakát a fúróhegy beszorításához vagy kilazításához. FIGYELMEZTETÉS! Ne tegye azt, hogy egy kézzel megfogja a tokmány nyakát és a motor erejével próbálja meg meghúzni vagy kilazítani a tokmány pofáit. A tokmány nyaka megcsúszhat és a keze véletlenül hozzáérhet a forgó alkatrészhez. Ez balesethez és sérüléshez vezethet.

8.3 Forgónyomaték beállító gyűrű (2)

A fúró forgónyomaték beállító gyűrűvel rendelkezik. Ennek segítségével kiválaszthatja a megfelelő forgónyomatékot, az elvégzendő feladattól függően (fúró / különböző típusú csavarok, különböző anyagba). A megfelelő beállítás függ az anyag típusától és a használt csavar méretétől. A FORGATÓNYOMATÉK BEÁLLÍTÁSA: A fúró elején található 16+1+1 forgatónyomaték fokozat beállítás. Forgassa el a beállítógyűrűt (2) a kívánt helyzetbe. Minél alacsonyabb a szám, annál alacsonyabb a forgatónyomaték. Minél nagyobb a szám, annál nagyobb a forgatónyomaték.

8.4 Be/kikapcsoló gomb (5)

Forgassa a fúrót bekapcsolt (ON) helyzetbe és nyomja be a kapcsolókart. A kikapcsoláshoz (OFF) engedje ki a kapcsolókart. A kapcsolót kikapcsolt (OFF) helyzetben le lehet zárni. Ez segíti annak elkerülését, hogy a készülék véletlenül elinduljon, amikor nincs használatban.

8.5 Előre/hátra kiválasztó (jobb/bal forgási irány kiválasztó) (4)

A fúró egy előre/hátra menet kiválasztására alkalmas gombbal rendelkezik, mely a kapcsológomb fölött található.

• F(Forward) (előremenet): Nyomja a készülék jobb oldalán található gombot (baloldali irányba): a fúró jobbra forog (előremenet, becsavarozás).

• R(Reverse) (hátramenet): Nyomja a készülék bal oldalán található gombot (jobboldali irányba): a fúró balra forog (hátramenet, kicsavarozás). VIGYÁZAT! A készülék sérülésének megelőzése érdekében, mielőtt megváltoztatja a forgási irányt vagy másik sebességet választ (HI-LO), mindig hagyja, hogy a tokmány teljesen leálljon. A leállításhoz engedje ki a kapcsolókart.

8.6 Sebesség kiválasztó (3)

A vezeték nélküli fúró két sebességfokozattal rendelkezik, melyet LO (lassú) vagy HI (gyors) sebességű fúráshoz vagy csavarozáshoz terveztek. Csúsztassa el a fúró tetején lévő kapcsolót a LO (1) vagy HI (2) sebesség kiválasztásához. Az alacsony sebességet (LO) – a forgatónyomaték beállításának kombinálásával – csavarok meghúzásához és kilazításához, vagy nagyobb átmérővel történő fúráshoz lehet használni.POWX00450 HU Copyright © 2022 VARO Oldal | 8 www.varo.com A nagy sebességet (HI) kizárólag fúrásra lehet használni (ne használja csavarozásra, mivel az a készülék károsodását okozhatja).

8.7 LED dolgozólámpa (6)

A vezeték nélküli fúró elől LED lámpával van ellátva (a be/kikapcsoló gomb fölött) az akkumulátor fölött. A készülék működtetése közben a fehér LED lámpa világít, és megvilágítja a munkavégzési területet.

8.8 Puha TPR (termoplasztikus gumi) markolat

A vezeték nélküli fúró puha TPR markolattal és védelmet nyújtó alkatrészekkel van ellátva. TPR rugalmas, lökésgátló és környezetbarát (újra feldolgozható) 9 MŰKÖDTETÉS (ELŐTT)

9.1 Az akkumulátor feltöltése

Kizárólag a készülékhez mellékelt akkumulátor-töltőt használja. Csak ezek az akkumulátortöltő alkalmas a készülék lítium-ion akkumulátorához. Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben. A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

• Csatlakoztassa a töltő dugaszát az akkumulátor töltőaljzatához (10).

• A piros LED lámpa világít, amikor az akkumulátor csatlakoztatva van a töltőhöz, majd elkezdődik a töltési folyamat.

• Amikor az akkumulátor teljesen fel van töltve és készen áll a használatra, akkor a zöld LED lámpa világít és a piros LED kialszik. Kb. 1 óra után.

9.2 Akkumulátor kapacitás jelző (1a. ábra)

Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (7). A 3 LED mutathatja az akkumulátor töltöttségi állapotát: 3 LED világít: Az akkumulátor teljesen feltöltött. 2 LED világít: Az akkumulátor 60%-ig feltöltött. 1 LED világít: Az akkumulátor majdnem lemerült.

9.3 Az akkumulátor betevése és kivétele

9.3.1 Az akkumulátor kivétele

Nyomja meg az akkumulátort kioldó gombokat és óvatosan húzza ki az akkumulátort a fúróból.

9.3.2 Az akkumulátor betevése

Tartsa a fúrót egyenesen egy kézzel, az akkumulátort pedig a másik kezével. Miközben két ujjal nyomja az akkumulátor-kioldó gombot, helyezze be az akkumulátort addig, amíg az a helyére nem ugrik. Ne használjon túl nagy erőt az akkumulátor behelyezésekor. Ha az akkumulátor nem csúszik könnyen, akkor valami nincs megfelelően behelyezve. Az is lehetséges, hogy az akkumulátor, az akkumulátor kimenetei vagy a fúró sérült.POWX00450 HU Copyright © 2022 VARO Oldal | 9 www.varo.com

9.4 A hegy és a fúrók beillesztése és eltávolítása

9.4.1 A hegy és a fúrók behelyezése

Zárja le a kapcsolót az forgási irány kiválasztó középre történő állításával. Nyissa vagy zárja a tokmány fogait ott, ahol a nyílás valamivel kisebb illetve nagyobb, mint a használni kívánt hegy mérete. A művelet közben kissé emelje fel a fúró elejét, hogy ne essen ki a hegy a tokmányból. Helyezze a hegyet egyenesen a tokmányba a fogak teljes hosszúságában. Szorítsa meg a tokmányt a hegy körül. FIGYELMEZTETÉS: Figyeljen oda, hogy a hegyet egyenesen helyezze bele a tokmányba. Ne helyezze a hegyet egy bizonyos szögben a tokmányba, mert ekkor a hegy elrepülhet a fúrás közben, mely súlyos személyi sérülést, vagy a tokmány rongálódását eredményezheti.

9.4.2 A hegy és a fúró eltávolítása

Zárja le a kapcsolót az forgási irány kiválasztó középre történő állításával. Lazítsa ki a hegyet a tokmányban. Megjegyzés: Forgassa a tokmányt a Release (KINYIT) jelzésű nyílnak megfelelő irányba a tokmány kilazításához. Ne használjon kulcsot a tokmány megszorításához vagy kilazításához. Távolítsa el a hegyet a tokmányból.

9.5 Általános tanácsok fúráshoz

Mindig ellenőrizze, hogy a forgatónyomaték beállító gyűrű „drill” (fúró) helyzetben áll-e.

9.5.1 Fúrás mindenféle anyagban

Mindig éles fúróhegyet használjon. Jelölje be, hogy hol szeretne lyukat fúrni. A lyuk fúrásának megkezdésekor alacsony sebességgel fúrjon. Csökkentse a fúróra gyakorolt nyomást, amikor a fúróhegy már majdnem átjutott az anyagon.

A vékony anyagot támassza meg egy darab fával. Használjon pontozót a lyuk helyének meghatározásához. Ha nagy lyukat fúr, akkor először kisebb méretű fúróhegyet használjon, majd ezután fúrjon a szükséges nagyságú fúróheggyel. Csak nagysebességű acél (HSS, High Speed Steel) vagy fém fúrásához javasolt fúróhegyet használjon. Amikor vasba vagy acélba fúr, akkor használjon olajat, de rendszeresen vegye el a fúrót az anyagtól a fokozatos lehűlés biztosítása érdekében.

Jelölje be pontozóval vagy szöggel azt a helyet, ahová fúrni szeretne. Annak érdekében, hogy a fúró átérésekor ne történjen szálkásodás, erősítsen egy darab fát a munkadarab hátoldalára, vagy a hátoldalról folytassa a fúrást, miután a fúró először eléri a furat végét.POWX00450 HU Copyright © 2022 VARO Oldal | 10 www.varo.com

A legoptimálisabb teljesítmény eléréséhez, amikor téglába, csempébe, stb. fúr, használjon keményfém-lapkás, kőfalhoz alkalmas ütvefúró hegyet. Forgassa a forgatónyomaték kiválasztót az ütvefúrási helyzetbe. Alkalmazzon gyenge nyomást és közepes sebességet a legjobb eredmény eléréséhez téglában. Amikor csempébe fúr, először végezzen próbafúrást egy hulladékdarabon a legoptimálisabb sebesség és nyomás megállapításához. 10 KARBANTRATÁS

A készüléket úgy tervezték, hogy az minimális karbantartás mellett is hosszú élettartama legyen.

• A folyamatos kielégítő működtetés függ a készülék megfelelő használatától és a rendszeres tisztítástól. Tisztítsa meg a készüléket egy nedves ruhával.

• A töltő nem igényel semmilyen karbantartást a rendszeres tisztítást kivéve. Húzza ki a hálózatból tisztítás előtt.

• Használjon puha kefét vagy száraz ruhát.

• TARTSA A SZELLŐZŐNYÍLÁSOKAT TISZTÁN! Bizonyos időszakonként ellenőrizze, hogy por vagy egyéb szennyeződés került-e a szellőzőnyílásokba. Sűrített levegővel tisztítsa (max. 3 bar) Ne használjon súrolószer vagy oldószer alapú tisztítószert. Használjon tiszta ruhát a piszok, szénpor, stb. eltávolításához. FIGYELMEZTETÉS: Ne engedje, hogy a fékfolyadék, a benzin, a petróleum alapú termékek, vagy egyéb olajak, stb. a műanyag részekkel érintkezzenek. Ezek az anyagok olyan vegyszereket tartalmazhatnak, melyek károsíthatják, gyengíthetik vagy tönkretehetik a műanyagot. FIGYELMEZTETÉS: Mindig viseljen védőszemüveget vagy oldalsó védőborítással ellátott szemvédőt, amikor sűrített levegővel tisztítja a készülékeket. Ha a művelet porképződéssel jár, használjon pormaszkot. AKKUMULÁTOROK: Az alábbi készülékhez adott akkumulátor-köteg Li-ion újratölthető akkumulátorral van ellátva. Ne szerelje szét az akkumulátor- köteget, és ne kísérelje meg a benne lévő akkumulátorok kicserélését.

Szakképzett szakemberrel szervizeltesse a készüléket, aki kizárólag azonos pótalkatrészeket használ. Ezáltal biztosítja készülékének biztonságosságát.

Tárolja készülékét száraz, tiszta és fagymentes helyen. Az akkumulátor tárolása

• Az akkumulátorokat hűvös helyen tárolja. Ha hosszabb ideig tárolja a Li-ion akkumulátort, akkor a tárolás optimális hőmérséklete 2°C (a teljesítmény kiesés csak 6%-os évente (összehasonlítva a 20%-al 25°C fokon)). Ne tárolja az akkumulátorokat lemerült állapotban.

• Jó tesz a Li-ion akkumulátoroknak, ha gyakran újratölti. A hosszú távú tárolás esetén a Li- ion akkumulátor optimális telítettsége 40%.POWX00450 HU Copyright © 2022 VARO Oldal | 11 www.varo.com

Forgási sebesség 0-450 / 0-1500 min-1 Max. fúróhegy átmérő 10 mm Névleges feszültség DC (Un) 20 V Akkumulátor teljesítmény 1500 mAh Akkumulátor típus Li-ion Max. forgatónyomaték 35 Nm LED-ek száma

Tokmány típusa 10 mm kulcs nélküli tokmány Forgatónyomaték pozíciók 16+1+1 Csatlakozó dugó típusa VDE Töltő kimenő feszültség / áram

Töltési idő 80 perc Akkumulátorok száma

Motor típusa Kefe nélküli 13 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint (LpA) 89 dB (A) Hangteljesítményszint (LwA) 100 dB (A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 12,4 m/s² K = 1,5 m/s²POWX00450 HU Copyright © 2022 VARO Oldal | 12 www.varo.com

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

• Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWX00450 HU Copyright © 2022 VARO Oldal | 13 www.varo.com

15.1 Akkumulátor-köteg

Ez a termék Li-iont tartalmaz. A természeti források megóvása érdekében kérjük, hogy az akkumulátort az annak megfelelő módon hasznosítsa újra vagy környezetbarát módon szabaduljon meg tőle. A helyi, állami vagy szövetségi törvények tilthatják a Li-ion tartalmú akkumulátorok háztartási szemétbe történő kidobását. Kérje a helyi szemétfeldolgozó hatóság tanácsát a lehetséges újrafeldolgozási és begyűjtési lehetőségeket illetően.

16 MEGFELELŐSÉGI NYILATKOZAT

• VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Ütvefúró /Csavarbehajtó Gép Márkanév: POWERplus Cikkszám: POWX00450 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el, Ludo Mertens Szabályozási Ügyek - Megfelelőségi Menedzser 18/01/2022, Lier - BelgiumPOWX00450 RU Copyright © 2022 VARO С т р . | 1 www.varo.com 1 ОБЛАСТЬ ПРИМЕНЕНИЯ p. 3
