BEDIENUNGSANLEITUNG SamplePad 4 ALESIS

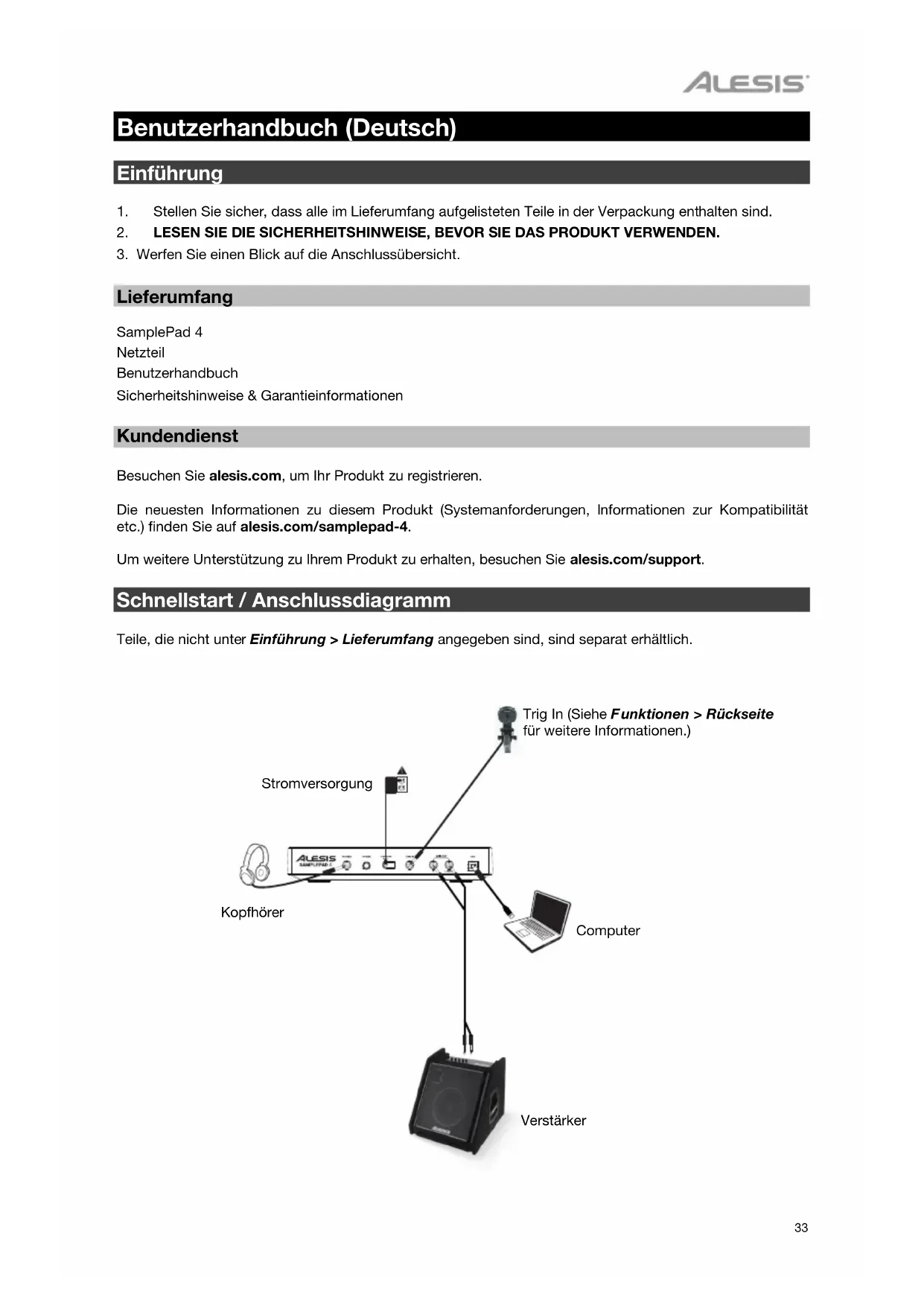

Benutzerhandbuch (Deutsch) Einführung

1. Stellen Sie sicher, dass alle im Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.

2. LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

3. Werfen Sie einen Blick auf die Anschlussübersicht.

Lieferumfang SamplePad 4 Netzteil Benutzerhandbuch Sicherheitshinweise & Garantieinformationen Kundendienst Besuchen Sie alesis.com, um Ihr Produkt zu registrieren. Die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) finden Sie auf alesis.com/samplepad-4. Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie alesis.com/support.

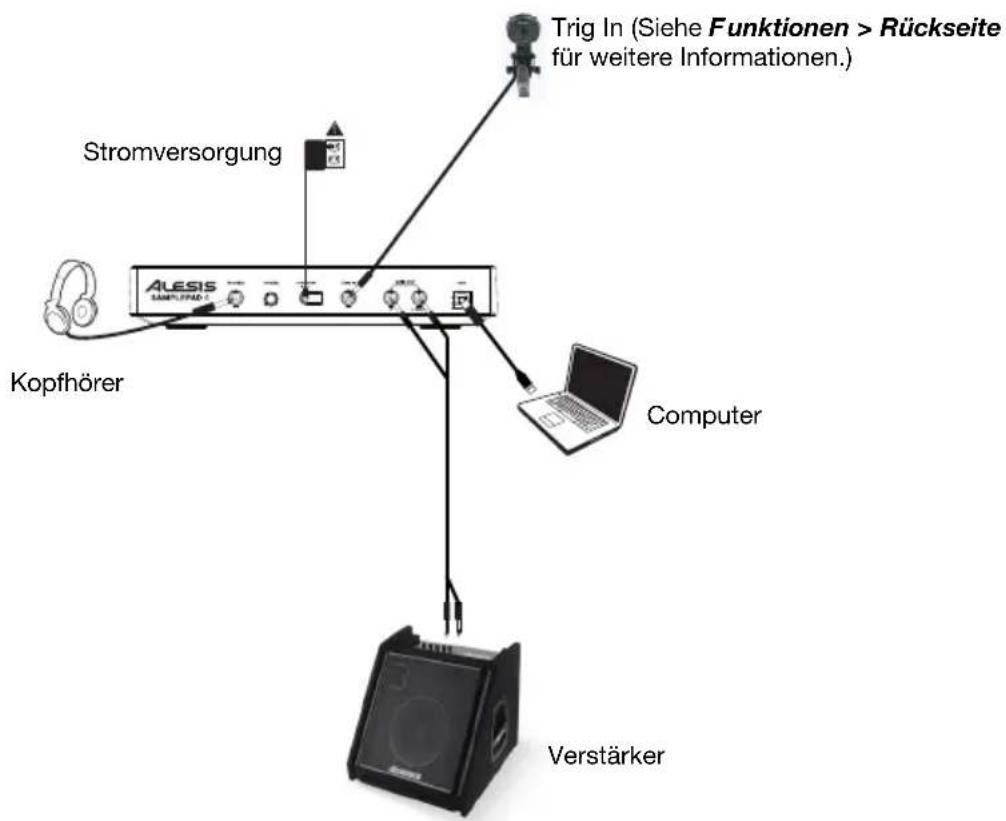

Schnellstart / Anschlussdiagramm Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Verstärker Stromversorgung Trig In (Siehe

unktionen > Rückseite für weitere Informationen.) Computer Kopfhörer34

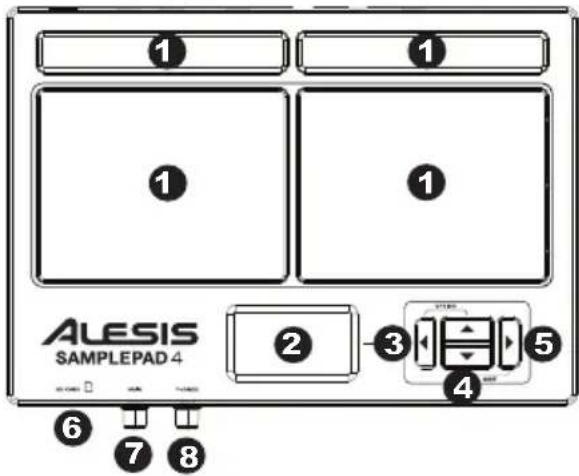

Funktionen Oberseite

1. Pad : Schlagen Sie mit den Drumsticks auf diese

Single-Zonen-Pads. Eine LED um das Pad leuchtet auf, wenn das Pad angeschlagen wird.

2. LCD : Zeigt die aktuellen Parameter und andere

3. Cursor Links : Drücken Sie diese Taste, um den

Wert eines Parameters zu verringern.

4. Cursor Aufwärts/Abwärts : Drücken Sie diese

Tasten, um durch die verfügbaren Parameter oder Menüoptionen zu navigieren.

5. Cursor Rechts : Drücken Sie diese Taste, um den

Wert eines Parameters zu erhöhen oder in ein Untermenü zu wechseln.

6. SD-Kartensteckplatz : Stecken Sie eine

handelsübliche SD-Karte (nicht im Lieferumfang enthalten) in diesen Steckplatz, auf der .WAV-Samples gespeichert sind.

7. Gesamtlautstärke : Regelt den

Gesamtlautstärkepegel für den Hauptausgang.

8. Kopfhörerlautstärke : Passt den Pegel des

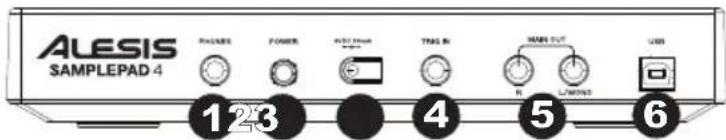

Kopfhörerausgangs an. Rückseite

1. Kopfhörerausgang : Schließen Sie ein

1/4"-Kopfhörerpaar an diesen Ausgang an.

2. Ein-/Ausschalter : Drücken dieser

Taste, um SamplePad 4 ein- und auszuschalten. Halten Sie diese Taste zwei Sekunden lang gedrückt, um SamplePad 4 auszuschalten.

3. DC-Eingang : Verbinden Sie das mitgelieferte Netzteil hier und schließen es dann an eine Steckdose an.

4. Trig In : Hier können Sie Dual- oder Single-Zonen-Drum-Pads, ein Becken-Pad oder einen Trigger mithilfe

eines 1/4" TRS-Kabels für Dual-Zonen oder einem 1/4" TS-Kabel für Single-Zonen anschließen. Sie können diesen Eingang verwenden, um Samples zu triggern, die der EXT 1A und EXT 1B Trigger-Position in jedem Kit des SamplePad 4 zugeordnet sind.

5. Hauptausgang : Verwenden Sie handelsübliche 1/4"-Kabel, um diesen Ausgang an Ihre Lautsprecher oder Ihr

Verstärkersystem anzuschließen. (Für Mono schließen Sie nur ein Kabel an den linken Ausgang an.)

6. USB/MIDI-Anschluss : Verbinden Sie SamplePad 4 mit einem Computer, um MIDI-Daten zu senden oder zu

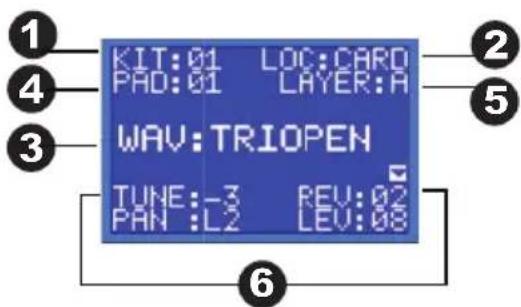

empfangen oder Samples auf die SD-Karte zu laden. LCD-Bildschirm

1. Kit : Zeigt den Namen des Kits an, das gerade bearbeitet

2. Sample-Speicherort : Zeigt den Speicherort des Samples

an, das der bearbeiteten Dynamik-Layer zugeordnet ist.

3. Sample-Name : Zeigt das Sample, das derzeit der

Dynamik-Layer der bearbeiteten Trigger-Position zugewiesen ist.

4. Trigger-Position : Zeigt die Trigger-Position, die gerade

5. Dynamik-Layer : Zeigt den Dynamik-Layer der Trigger-

Position, die gerade bearbeitet wird.

6. Weitere Parameter : Zeigt Tuning, Empfindlichkeit,

Panning, Reverb, Pegel, MIDI-Note, Modus und Mute-Gruppenparameter der Dynamik-Layer, die gerade bearbeitet wird.

WARNUNG: Setzen Sie Ihre Kopfhörer auf oder schalten Sie Ihre Lautsprecher ein, NACHDEM Sie das SamplePad 4 eingeschaltet haben.

Einfacher Betrieb Auswählen des Kits:

1. Drücken Sie die Tasten Cursor Aufwärts oder Cursor Abwärts, um die Kit-Nummer zu markieren.

2. Drücken Sie die Tasten Cursor Links oder Cursor Rechts, um durch die verfügbaren Kits zu blättern.

3. Halten Sie die Tasten Cursor Links oder Cursor Rechts gedrückt, um schnell durch die Kits zu blättern.

Zuordnen eines Samples zu einem Pad oder einem externen Trigger:

1. Bewegen Sie den Cursor zum Trigger-Positionsparameter, indem Sie die Tasten Cursor Aufwärts oder

Cursor Abwärts drücken.

2. Verwenden Sie die Tasten Cursor Links oder Cursor Rechts, um das Pad oder den externen Trigger

auszuwählen, dem Sie das Sample zuweisen möchten.

3. Bewegen Sie den Cursor zum Parameter Sample-Speicherort, indem Sie die Tasten Cursor Aufwärts oder

Cursor Abwärts drücken.

4. Verwenden Sie die Tasten Cursor Links oder Cursor Rechts, um den Speicherort des Samples auszuwählen,

das Sie zuordnen möchten. (intern oder Karte)

5. Bewegen Sie den Cursor zum Parameter Sample-Name, indem Sie die Tasten Cursor Aufwärts oder Cursor

6. Verwenden Sie die Tasten Cursor Links oder Cursor Rechts, um den internen Speicher oder die SD-Karte zu

durchsuchen und ein Sample auszuwählen, das Sie dieser Trigger-Position zuweisen möchten. Dynamik-Layers: Sie können bis zu 2 Samples (als Layers bezeichnet) pro Pad oder Trigger-Eingang laden. Die 2 Layers werden als A und B bezeichnet. Sie können nur auf sie zugreifen, wenn Sie Samples von einer SD-Karte verwenden (Loc: Card). Sie können einen Anschlagdynamikbereich auswählen (als Vel: 000-127 angezeigt) für jeden einzelnen Layer, sodass jedes Sample nur dann ausgelöst wird, wenn ein Pad oder externer Trigger mit dieser Anschlagstärke betätigt wird. Wenn mehrere Schichten auf den gleichen Anschlagdynamikbereich auf einem Pad oder externen Triggereingang eingestellt sind, werden beide gleichzeitig ausgelöst, wenn das Pad oder der externen Trigger angeschlagen wird. So weisen Sie einem Layer eines Pads oder eines externen Trigger einen Sound zu:

1. Bewegen Sie den Cursor zum Parameter Sample-Speicherort, indem Sie die Tasten Cursor Aufwärts oder

Cursor Abwärts drücken.

2. Verwenden Sie die Tasten Cursor Links oder Cursor Rechts, um den Sample-Speicherort auf LOC:CARD

3. Bewegen Sie den Cursor zum Parameter Layer, indem Sie die Tasten Cursor Aufwärts oder Cursor Abwärts

4. Verwenden Sie die Tasten Cursor Links oder Cursor Rechts, um den Layer auszuwählen, den Sie

konfigurieren möchten.

5. Bewegen Sie den Cursor zum Parameter "Vel:", indem Sie die Tasten Cursor Aufwärts oder Cursor Abwärts

6. Verwenden Sie die Tasten Cursor Links oder Cursor Rechts, um den Anschlagdynamikbereich anzupassen,

damit konfiguriert werden kann, wann das Sample abgespielt soll, das diesem Layer zugeordnet ist.

7. Bewegen Sie den Cursor zum Parameter Sample-Name, indem Sie die Tasten Cursor Aufwärts oder Cursor

8. Verwenden Sie die Tasten Cursor Links oder Cursor Rechts, und die SD-Karte zu durchsuchen ein Sample

auszuwählen, das Sie gerne diesem Layer zuweisen möchten.36

Sample-Anforderungen Bitte beachten Sie folgende Dateianforderungen:

• Die Sample-Dateien müssen 16-bit, Mono- oder Stereo-WAVs sein.

• Sie können eine SD- oder SDHC-Karte mit einer Kapazität von bis zu 32 GB verwenden.

• Die .WAV-Datei muss sich im Stammverzeichnis (Hauptverzeichnis) der Karte und nicht in irgendwelchen Ordnern befinden. Wir empfehlen, die SD-Karte auf ein FAT32-Dateisystem zu formatieren (falls dies nicht schon geschehen ist) und Ihre Sample-Dateien diesem Format entsprechend zu benennen. Im Wesentlichen bedeutet dies:

• Verwenden Sie keine der folgenden Zeichen: " * / \ : < > ? |

• Verwenden Sie keine Leerzeichen.

• Beschränken Sie Ihren Dateinamen auf 8 Zeichen (ohne die Dateierweiterung ".wav").

• Sie können pro Kit bis zu 14 MB an Sample-Material zuweisen (die Sample-Bibliothek auf der SD-Karte kann natürlich größer sein). Beachten Sie auch, dass die Sample-Größe beim Laden aufgerundet wird (ein 2,1 MB Sample wird auf der SD-Karte z.B. als 3 MB Sample behandelt, wenn es einem Pad zugeordnet ist).

• Die maximale Anzahl von Wave-Dateien im Stammverzeichnis ist 512.

• Das Laden einer ausgewählten Wave-Datei dauert einige Sekunden.

• SamplePad 4 unterstützt Mono und Stereo Wave-Dateien mit einer Samplerate von 48K, 44.1K, 32K, 22.05K und 11.025K.

• Wenn keine SD-Karte eingesteckt ist, kann kein Speicherort auf der Karte ausgewählt werden. Bearbeiten von Layer-Parametern So stellen Sie die Tonhöhe eines Samples ein:

1. Schlagen Sie auf ein Pad oder den ext. Trigger.

2. Bewegen Sie den Cursor auf den Bereich TUNE, indem Sie die Tasten Cursor Aufwärts oder Cursor

3. Drücken Sie dann die Tasten Cursor Links oder Cursor Rechts, um das Tuning anzupassen. [-4, -3, -2, -1, 0,

1, 2, 3, 4] So stellen Sie den Reverb-Anteil eines Samples ein:

1. Schlagen Sie auf ein Pad oder den ext. Trigger.

2. Bewegen Sie den Cursor auf den Bereich REV (Reverb), indem Sie die Tasten Cursor Aufwärts oder Cursor

3. Drücken Sie dann die Tasten Cursor Links oder Cursor Rechts, um den Reverb-Anteil anzupassen. [0-10]

So stellen Sie die Empfindlichkeit des Pads oder ext. Trigger ein:

1. Schlagen Sie auf ein Pad oder den ext. Trigger.

2. Bewegen Sie den Cursor auf den Bereich SENS (Empfindlichkeit), indem Sie die Tasten Cursor Aufwärts

oder Cursor Abwärts drücken.

3. Drücken Sie dann die Tasten Cursor Links oder Cursor Rechts, um den Empfindlichkeitsanteil anzupassen.

[1-8] So stellen Sie den Pegel eines Samples ein:

1. Schlagen Sie auf ein Pad oder den ext. Trigger.

2. Bewegen Sie den Cursor auf den Bereich LEV (Pegel), indem Sie die Tasten Cursor Aufwärts oder Cursor

3. Drücken Sie dann die Tasten Cursor Links oder Cursor Rechts, um den Pegel anzupassen. [0-10]

So stellen Sie das Panorama eines Samples ein:

1. Schlagen Sie auf ein Pad oder den ext. Trigger.

2. Bewegen Sie den Cursor auf den Bereich PAN, indem Sie die Tasten Cursor Aufwärts oder Cursor Abwärts

3. Drücken Sie dann die Tasten Cursor Links oder Cursor Rechts, um die Panning-Position anzupassen. [L4,

So stellen Sie die MIDI-Note ein, die von der Trigger-Position gesendet wird:

1. Schlagen Sie auf ein Pad oder den ext. Trigger.

2. Bewegen Sie den Cursor zum MIDI-Bereich, indem Sie die Tasten Cursor Aufwärts oder Cursor Abwärts

3. Drücken Sie dann die Tasten Cursor Links oder Cursor Rechts, um die MIDI-Notennummer einzustellen.

[00-127] Hinweis: Die MIDI-Note hat keinen Einfluss auf den internen Sound. So stellen Sie den Modus für das Pad oder den ext. Trigger ein:

1. Schlagen Sie auf ein Pad oder den ext. Trigger.

2. Bewegen Sie den Cursor auf den Bereich MODE, indem Sie die Tasten Cursor Aufwärts oder Cursor

3. Drücken Sie dann die Tasten Cursor Links oder Cursor Rechts, um den Modus auszuwählen.

Wählen Sie aus den folgenden Modus-Optionen:

• PLY (polyphon) Jeder neue Schlag auf ein Pad bzw. einen ext. Trigger löst das zugewiesene Sample aus und wird den Sound des vorherigen Schlags derselben Trigger-Position überlappen.

• MON (monophon) Jeder neue Schlag auf ein Pad bzw. einen ext. Trigger löst das zugewiesene Sample aus und wird den Sound des vorherigen Schlags derselben Trigger-Position stoppen.

• LOP (loop) Nachdem ein Pad oder ein ext. Trigger angeschlagen wurde, wird das Sample nachdem es sein Ende erreicht hat, wiederholt. Um den Loop zu stoppen, schlagen Sie das Pad oder den ext. Trigger erneut an.

• STP (stoppen) Nachdem das Pad oder der ext. Trigger angeschlagen wurde, werden alle Samples, die derzeit von SamplePad 4 abgespielt werden, stumm geschaltet.

• TMP (tempo) Schlagen Sie das Pad oder den ext. Trigger im TMP-Modus mehrmals an, um das Tempo des Metronoms einzustellen.

• CLK (uhr) Schlagen Sie das Pad oder den ext. Trigger an, um die Wiedergabe des Metronoms (Click) zu starten oder zu stoppen. Mute-Gruppen Wenn Sie ein Pad oder einen ext. Trigger anschlagen, während ein anderes Pad gerade wiedergegeben wird, werden die Samples dieser beiden Pads normalerweise überlappend abgespielt. Mit der Mute-Gruppenfunktion können Sie die Sample-Wiedergabe eines Pads stoppen, wenn Sie ein anderes Pad oder ext. Trigger anschlagen. Sie können zum Beispiel eine Hi Hat simulieren, indem Sie dem einen Pad einen offenen Hi Hat-Sound und dem anderen einen geschlossenen Hi Hat-Sound zuweisen. Nachdem beide Pads auf dieselbe Mute-Gruppe eingestellt sind, werden diese beiden Sounds einander dämpfen, ähnlich wie bei einer echten Hi Hat.

So weisen Sie ein Pad oder einen ext. Trigger einer Mute-Gruppe zu:

1. Schlagen Sie eines der Pads oder einen der ext. Trigger an, die Sie einer Mute-Gruppe zuordnen möchten.

2. Bewegen Sie den Cursor auf den Bereich MGRP (Mute-Gruppe), indem Sie die Tasten Cursor Aufwärts oder

Cursor Abwärts drücken und verwenden Sie die Tasten Cursor Links oder Cursor Rechts, um eine Mute- Gruppe auszuwählen. [1-16]

3. Schlagen Sie ein anderes Pad oder ext. Trigger an, navigieren zur MGRP und verwenden die Tasten Cursor

Links oder Cursor Rechts, um für dieses Pad dieselbe Nummer einzustellen, wie für das erste Pad.38

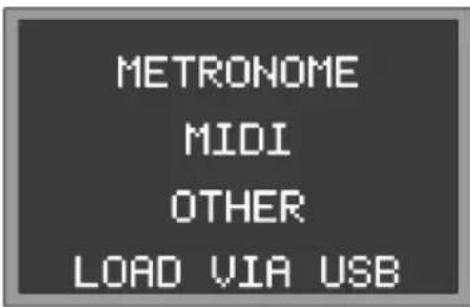

Optionsmenü Das Optionsmenü von SamplePad 4 enthält die globalen Einstellungen, die den gesamten Betrieb sowie systembezogene Informationen und Funktionen betreffen. So gelangen Sie in das Optionsmenü und ändern diese globalen Einstellungen:

1. Halten Sie die Tasten Cursor Aufwärts und Cursor Links 2

Sekunden gedrückt, um das Optionsmenü aufzurufen.

2. Drücken Sie die Tasten Cursor Aufwärts und Cursor

Abwärts, um das Untermenü zu markieren, in das Sie wechseln möchten, und drücken dann Cursor Rechts, um das Untermenü aufzurufen.

3. Drücken Sie die Tasten Cursor Aufwärts und Cursor

Abwärts, um den einzugebenden Parameter zu markieren und drücken Sie Cursor Links und Cursor Rechts, um die Parameter zu bearbeiten.

4. Halten Sie die Tasten Cursor Aufwärts und Cursor Abwärts

2 Sekunden lang gedrückt, um ein Untermenü oder Optionsmenü zu verlassen.

So speichern Sie die im Optionsmenü eingestellten globalen Parameter:

1. Halten Sie die Tasten Cursor Aufwärts und Cursor Abwärts 2

Sekunden lang gedrückt, um das Speichermenü aufzurufen.

2. Drücken Sie die Tasten Cursor Aufwärts und Cursor

Abwärts, um SAVE GLOBAL SETTINGS zu markieren > SAVE GLOBAL.

3. Drücken Sie Cursor Rechts, um in das Untermenü SAVE

GLOBAL SETTINGS zu gelangen.

4. Drücken Sie die Tasten Cursor Aufwärts und Cursor

Abwärts, um JA zu markieren und dann Cursor Rechts, um die globalen Einstellungen zu speichern.

5. Um das Untermenü SAVE GLOBAL SETTINGS zu verlassen,

drücken Sie Cursor Abwärts bis "Beenden" markiert ist und drücken dann die Taste Cursor Rechts. Wahlweise können Sie die Tasten Cursor Abwärts und Cursor Rechts drücken, um das Menü zu verlassen. Metronom

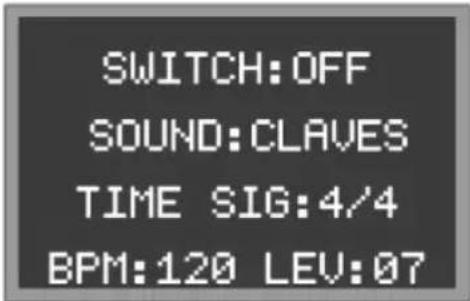

• Schalter: Schaltet das Metronom ein oder aus.

• Sound: Wählt den Sound des Metronoms aus folgenden Optionen: Metronom, Klangstäbe, Stöcke, Kuhglocke oder Piepton.

• Tempo: Passt das Tempo des Metronoms im Bereich 30-280 BPM an (Schläge pro Minute).

• Pegel: Regelt die Lautstärke des Metronoms von 0-10.

• Zeit: Stellt die Taktart für das Metronom ein. Die verfügbaren Taktmaße sind 1/2, 1/4, 1/8, 1/16, 2/2, 2/4, 2/8, 2/16, 3/2, 3/4, 3/8, 3/16, 4/2, 4/4,4/8, 4/16, 5/2, 5/4, 5/8, 5/16, 6/2, 6/4, 6/8, 6/16, 7/2, 7/4, 7/8, 7/16, 8/2, 8/4, 8/8, 8/16, 9/2, 9/4, 9/8 und 9/16.39

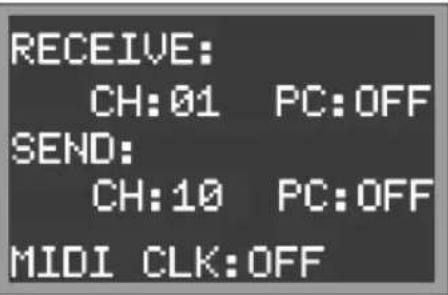

• Empfangskanal: Legt den MIDI-Kanal fest, über den SamplePad 4 MIDI-Daten empfängt. Die verfügbaren Parameter sind "Alle" oder jeweils einzelne MIDI-Kanäle von 1-16.

• Sendekanal: Legt den MIDI-Kanal fest, über den SamplePad 4 MIDI-Daten sendet. Die verfügbaren Parameter sind jeweils einzelne Kanäle von 1-16.

• Erhalten von Programmwechsel: Legt fest, ob SamplePad 4 auf Programmwechselbefehle reagiert, die über den MIDI- Empfangskanal empfangen wurden. Die verfügbaren Parameter sind Ja und Nein.

• Senden von Programmwechsel: Legt fest, ob SamplePad 4 Programmwechsel über den MIDI-Sendekanal sendet, wenn ein Kit geändert wird. Die verfügbaren Parameter sind Ja und Nein.

• MIDI Uhr: Legt fest, ob SamplePad 4 MIDI Clock sendet oder empfängt. Diese Funktion kann auch auf OFF gestellt werden.

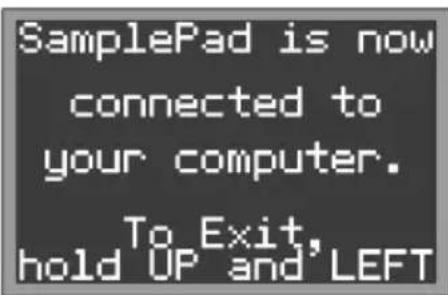

• Ist diese Funktion aktiviert, verbindet sich SamplePad 4 über den USB-Anschluss mit Ihrem Mac oder PC, um ein einfaches SD-Karten-Management zu ermöglichen. Um diesen Modus zu verlassen, halten Sie die Tasten Cursor Links und Cursor Aufwärts am SamplePad 4 zwei Sekunden lang gedrückt

• Pad-Kurve: Wählt die Empfindlichkeit (1-8) der Anschlagdynamik-Kurve aus, die auf allen internen Pads verwendet werden soll. Sie können die Pad-Kurve durch Anschlagen eines Pads vorhören, während Sie diese Einstellung anpassen.

• Automatische Abschaltung: Legt fest, wie lange SamplePad 4 ohne Aktivität eingeschaltet bleibt. Wählen Sie zwischen 30 Minuten, 60 Minuten oder Aus (SamplePad 4 bleibt eingeschaltet bis Sie es manuell ausschalten).

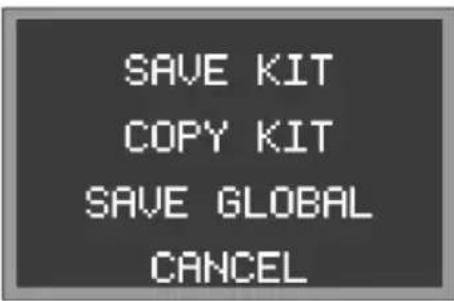

Speichern eines Kits

1. Wählen Sie das Kit, das Sie bearbeitet haben und nun speichern

möchten, am Hauptbildschirm aus.

2. Halten Sie die Tasten Cursor Aufwärts und Cursor Rechts 2

Sekunden lang gleichzeitig gedrückt, um das Speichermenü aufzurufen.

3. Bewegen Sie den Cursor zur Option SAVE KIT, indem Sie die

Tasten Cursor Aufwärts oder Cursor Abwärts drücken.

4. Drücken Sie Cursor Rechts, um in das Untermenü SAVE KIT zu

5. Drücken Sie Cursor Aufwärts oder Cursor Abwärts, um "Ja"

zu markieren und drücken Sie anschließend die Taste Cursor Rechts, um das Kit zu speichern.

6. Um das Untermenü SAVE KIT zu verlassen, drücken Sie Cursor

Abwärts bis "Beenden" markiert ist und drücken dann die Taste Cursor Rechts. Wahlweise können Sie die Tasten Cursor Abwärts und Cursor Rechts drücken, um das Menü zu verlassen.40

1. Halten Sie die Tasten Cursor Abwärts und Cursor Rechts 2

Sekunden lang gedrückt, um das Speichermenü aufzurufen.

2. Bewegen Sie den Cursor zur Option COPY KIT, indem Sie die

Tasten Cursor Aufwärts oder Cursor Abwärts drücken.

3. Drücken Sie Cursor Rechts, um in das Untermenü COPY KIT zu

4. Drücken Sie Cursor Links oder Cursor Rechts, um das Kit

auszuwählen, das Sie kopieren möchten.

5. Drücken Sie Cursor Abwärts und anschließend Cursor Links

oder Cursor Rechts, um die Position auszuwählen, auf die Sie das Kit kopieren möchten.

6. Drücken Sie Cursor Abwärts, um "Bestätigen" zu markieren,

markieren 'Ja', und dann Cursor Rechts, um das Kit zu kopieren.

7. Um das Untermenü COPY KIT zu verlassen, drücken Sie Cursor

Abwärts bis "Beenden" markiert ist und drücken dann die Taste Cursor Rechts. Wahlweise können Sie die Tasten Cursor Abwärts und Cursor Rechts drücken, um das Menü zu verlassen. Zurücksetzen auf die Werkseinstellung Um die internen Kits und globalen Einstellungen auf die Werkseinstellungen zurückzusetzen, halten Sie die Tasten Cursor Links und Cursor Rechts beim Einschalten des SamplePad 4 gedrückt. Dies wirkt sich nicht auf Samples oder Kits aus, die auf der SD-Karte gespeichert sind.41
