Produkttyp	Aktiver Infrarot-Doppelstrahldetektor
Marke	ABUS
Modell	LS2060
Außenreichweite	60 m
Innenreichweite	120 m
Versorgungsspannung	10-30 V DC (verpolungssicher)
Stromverbrauch (Tx+Rx)	69 mA
Ansprechzeit	Einstellbar von 50 ms bis 700 ms
Alarmausgang (Rx)	Relais NO/NC, 1 A / 120 V AC
Sabotageausgang (Tx+Rx)	NC-Kontakt, 1 A / 120 V AC
Schutzart	IP55
Betriebstemperatur	-25°C bis 55°C
Ausrichtlaser	Klasse 3a, 650 nm, Leistung ≤5 mW
Abmessungen (HxBxT)	173 x 74 x 72 mm
Einstellung	Horizontale (±90°) und vertikale (±15°) Ausrichtung, Einstellung mittels Laser und Spannungsmessung
LED-Anzeige	Power (grün), Alarm (rot), Signal (gelb)
Montage	Wand- oder Pfostenmontage (Querschnitt 38-45 mm)
Lieferumfang	Sender (Tx) und Empfänger (Rx) mit Frontabdeckungen, Montageplatten, Schellen, Schrauben
Wartung	Frontabdeckung mit einem weichen Tuch reinigen; Einwirkung von Salzwasser und Spritzwasser vermeiden
Sicherheit	Niemals während des Betriebs öffnen; nicht direkt in den Laserstrahl blicken; auf einer stabilen Oberfläche installieren

Häufig gestellte Fragen - LS2060 ABUS

Wie richtet man Sender und Empfänger korrekt aus?

Verwenden Sie den integrierten Ausrichtlaser für eine grobe Ausrichtung: Schalten Sie ihn am Sender ein, richten Sie den Strahl auf den Empfänger, dann justieren Sie, bis beide LEDs des Empfängers erlöschen. Für die Feineinstellung messen Sie die Spannung an den Messkontakten des Empfängers und richten Sie horizontal und vertikal aus, um den höchsten Wert zu erzielen (idealerweise zwischen 3,4 und 5 V).

Was ist die maximale Außenreichweite des LS2060?

Die maximale Außenreichweite beträgt 60 Meter. Im Innenbereich erreicht sie 120 Meter.

Wie stellt man die Ansprechzeit (Durchgangszeit) ein?

Die Ansprechzeit wird mit dem Potentiometer am Empfänger eingestellt. Es ist durch Drehen von 50 ms bis 700 ms einstellbar. Eine längere Zeit verhindert Fehlauslösungen (z.B. durch Blätter, Tiere).

Was tun, wenn die Alarm-LED (rot) dauerhaft leuchtet?

Dies deutet auf eine falsche Ausrichtung oder ein Hindernis zwischen Sender und Empfänger hin. Überprüfen Sie, ob nichts den Strahl blockiert (Büsche, Drähte usw.), reinigen Sie die Frontabdeckung mit einem weichen Tuch und richten Sie die Geräte gemäß dem Einstellverfahren neu aus.

Welche Versorgungsspannung wird benötigt?

Die Stromversorgung muss eine Gleichspannung von 10 bis 30 V (verpolungssicher) sein. Der Gesamtstromverbrauch (Sender + Empfänger) beträgt ca. 69 mA.

Wie montiert man den Detektor auf einem Pfosten?

Verwenden Sie einen Pfosten mit einem Querschnitt von 38 bis 45 mm. Befestigen Sie die Montageschellen mit den Schrauben M4x20 am Pfosten, dann schrauben Sie die Montageplatten mit den Schrauben M4x10 auf die Sockel. Abschließend befestigen Sie die Platten an den Schellen. Befolgen Sie dann die Schritte der Wandmontage für die Verkabelung.

Was tun, wenn am Sender oder Empfänger keine LED leuchtet?

Überprüfen Sie die Verkabelung und das Vorhandensein von Spannung an den Klemmen. Stellen Sie sicher, dass die Stromversorgung korrekt ist (10-30 V DC). Wenn das Problem weiterhin besteht, könnte das Kabel oder das Gerät defekt sein.

Wie testet man die ordnungsgemäße Funktion des Alarms?

Unterbrechen Sie nach Installation und Einstellung gleichzeitig die beiden Infrarotstrahlen (indem Sie die Hand vor die Linsen halten). Die Alarm-LED (rot) muss aufleuchten und das Relais muss schalten (NO/NC-Kontakt). Beachten Sie die eingestellte Ansprechzeit.

Welche Einsatzbedingungen gelten im Außenbereich?

Das Gerät ist wasserdicht (IP55) und arbeitet von -25°C bis +55°C. Vermeiden Sie jedoch direkte Einwirkung von Salzwasser oder Spritzwasser. Bei starkem Nebel kann die Reichweite verringert sein.

Welches Zubehör wird mit dem LS2060 mitgeliefert?

Der Lieferumfang umfasst einen Sender (Tx) und einen Empfänger (Rx) mit ihren Frontabdeckungen, Gehäuseschrauben, Montageplatten, Montageschellen und Schrauben (M4x10 und M4x20). Abnehmbare Sockel sind ebenfalls integriert.

BEDIENUNGSANLEITUNG LS2060 ABUS

DUAL-INFRAROT-LICHTSCHRANKE

INSTALLATIONS

ANLEITUNG

LS2030 / LS2060 / LS2080 / LS2120

Photoelectric Beam Detector

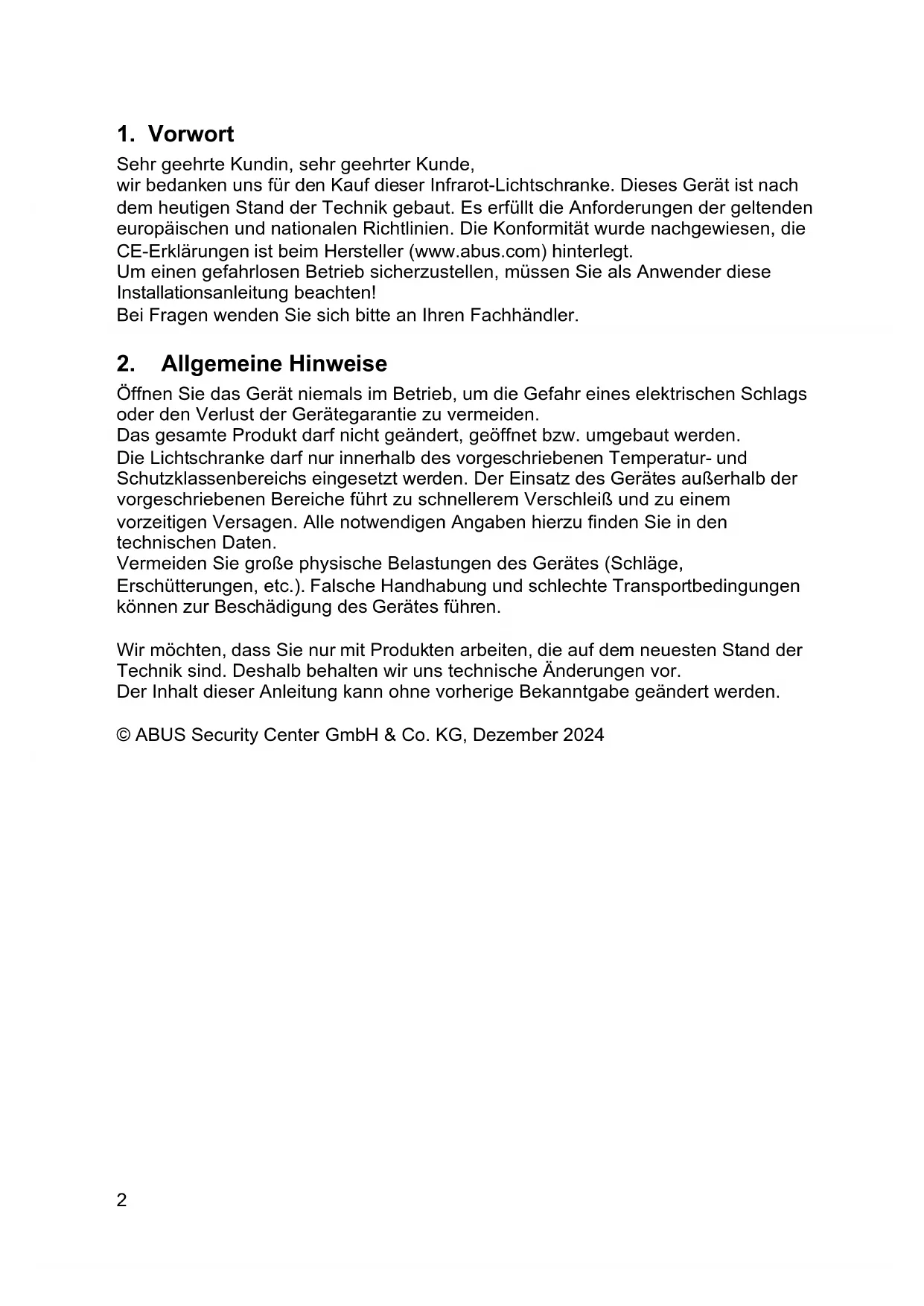

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Infrarot-Lichtschranke. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die CE-Erklärungen ist beim Hersteller (www.abus.com) hinterlegt.

Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Installationsanleitung beachten!

Bei Fragen wenden Sie sichitte an ihren Fachhändler.

2. Allgemeine Hinweise

Öffnen Sie das Gerät niemals im Betrieb, um die Gefahr eines elektrischen Schlags oder den Verlust der Gerätegarantie zu vermeiden.

Das gesamte Produkt darf nicht geändert, geöffnet bzw. umgebaut werden.

Die Lichtschrankearf nur innerhalb des vorgeschreibenben Temperatur- und Schutzklassenbereichs eingesetzt werden. Der Einsatz des Gerätes außerhalb der vorgeschreibenben Bereiche führt zu schnellerem Verschleib und zu einem vorzeitigen Versagen. Alle notwendigen Angaben hierzu finden Sie in den technischen Daten.

Vermeiden Sie große physische Belastungen des Gerätes (Schläge,

Erschütterungen, etc.). Falsche Handhabung und schlechte Transportbedingungen können zur Beschädigung des Gerätes führen.

Wir möchten, dass Sie nur mit Produkten arbeiten, die auf dem neuesten Stand der Technik sind. Deshalb behalten wir uns technische Änderungen vor.

Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

© ABUS Security Center GmbH & Co. KG, Dezember 2024

3. Hauptmerkmale

Hohe Überwachungsreichweite
- Sichere Detektion durch gepulste Dual-Lichtstrahlen
Einfache und schelle Installation durch horizontale und vertikale Ausrichtung von Sender und Empfänger
- Einstellung durch Laserstrahl, LED-Anzeige und Messung des Spanningspegels
Einstellbare Durchschnittszeit (50 ms - 700 ms)
Relaisschaltung (NC/NO) und LED-Signal bei Alarm
Im Außenbereich einsetzbar: wasserdicht (IP55) und temperaturbestandig
- Einsatzgebiete: Alarmanlagen, Videoüberwachung, Beleuchtung, etc. (z.B.: Turen, Flure, Parkplätze, Hallen, Zäune,...uvm.)
- Sabotageüberwachung von Sender und Empfänger durch Deckelkontakt

4. Lieferumfang

• Infrarot-Sender (Tx) mit Frontabdeckung, Gehäuseschraube und Montageplatte mit Blechschraube
  Infrarot-Empfänger (Rx) mit Frontabdeckung, Gehäuseschraube und Montageplatte mit Blechschraube

Zubehör für die Mastbefestigung:

• 2x Montageplatte
• 2x Montagebugel
  6xRundkopfschrauben M4x10
• 4 x Rundkopfschrauben M4x20

5. Bezeichnung der Komponenten

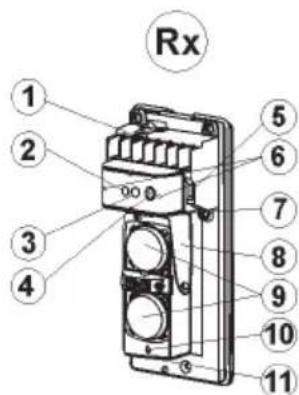

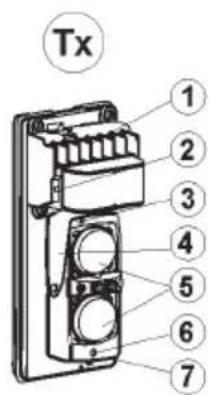

5.1 Sender (Tx) und Empfänger (Rx)

Sender (Tx)	Empfänger (Rx)
1. Anschlussklemen	1. Anschlussklemen
2. Power-LED	2. Alarm-LED
3. Schraube für die vertikale	3. Signal-LED
Ausrüstung 4. Horizontale Ausrichtung 5. Linsen 6. Laserstrahl zur Ausrichtung 7. Schalter für Laserstrahl	4. Potentiometer zur Einstellung der Durchschnittungszeit 5. Sabotagekontakt 6. Kontakte zur Messung des Spanningspegels 7. Schraube für vertikale Ausrichtung 8. Horizontale Ausrichtung 9. Linsen 10. Laserstrahl zur Ausrichtung 11. Schalter für Laserstrahl

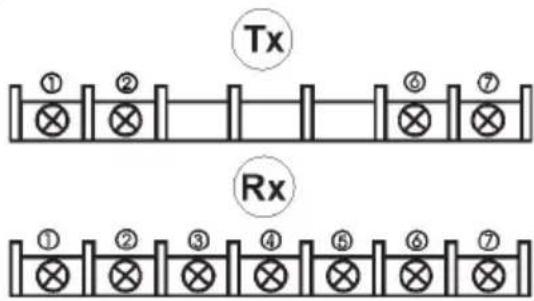

5.2 Bezeichnung der Anschlussklemmen

Sender (Tx)	Empfänger (Rx)
1/2 Spanningsversorgung 10-30 V DC 3/4 NC Sabotageausgang (Tamper)	1/2 Spanningsversorgung 10-30 V DC 3 COM Alarmkontakt 4 NC Alarmkontakt 5 NO Alarmkontakt 6/7 NC Sabotageausgang (Tamper)

6. Montage

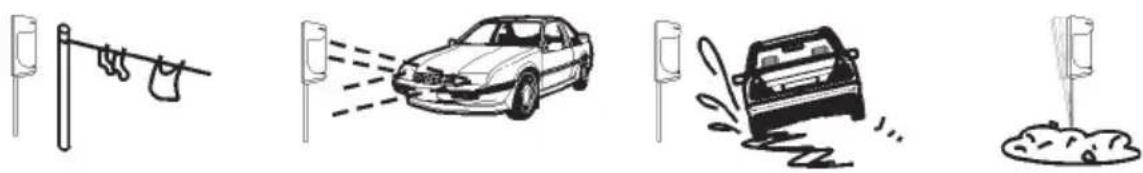

6.1 Wichtige Hinweise

• Entfernen Sie alle Hindernisse (Straucher, Wäscheleinen und sonstige Gegenstände) zwischen Sender und Empfänger.
• Vermeiden Sie direkte Licht- bzw. Sonneneinstrahlung auf Sender und Empfänger.
• Vermeiden Sie den Strahlenverlauf an reflektierenden Flächen und Objekten.
• Reduzieren Sie die empfohlene Reichweite bei hoher Nebelwarscheinlichkeit oder ähnlichen ungūnstigen Wettereinfüssen.
• Vermeiden Sie Installationsorte, an denen Schmutz- und Spritzwasser direkt auf Sender und Empfänger treffen kann.

Installieren Sie Sender und Empfänger auf einem stabilen, erschütterungsfreien Untergrund.

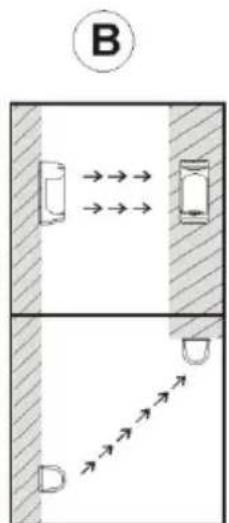

6.2 Position von Sender und Empfänger

Die empfohlene Installationshöhe für Sender und Empfänger liegt zwischen 0,70m - 1m . Beide Komponenten können horizontal (+/-90^) und vertikal (+/-15^) verstellt werden. Dies erlaubt eine flexible Installation unter Berücksichtigung verschiedenster Ortsbedingungen (siehe die Beispiele A, B und C).

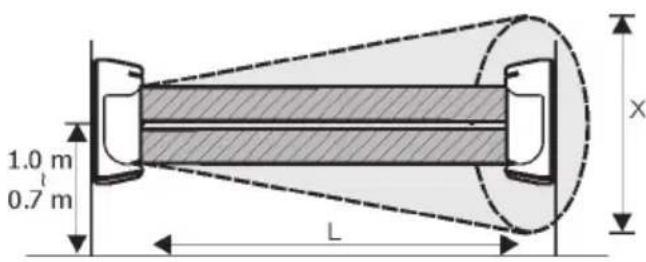

6.3 Detektionsreichweite und Strahlungsbereich

Beachten Sie bei der Installation der Lichtschranken die Detektionsreichweite (L) und den Strahlungsbereich (X) des Senders.

Insbesondere bei der Installation von mehreren Lichtschranken mussen Sie zur Vermeidung von Doppelbelichtungen des Empfängers den Strahlungsbereich berücksichtigten. Weiterhin wird bei der Installation zusätzlicher Lichtschranken empfohlen, Sender und Empfänger in entgegengesetzter Richtung anzubringen.

Modell	Detektionsreichweite L (Außen)	Strahlungsbereich X
LS2030	30 m	0,9 m
LS2060	60 m	1,8 m
LS2080	80 m	2,4 m
LS2120	120 m	3,6 m

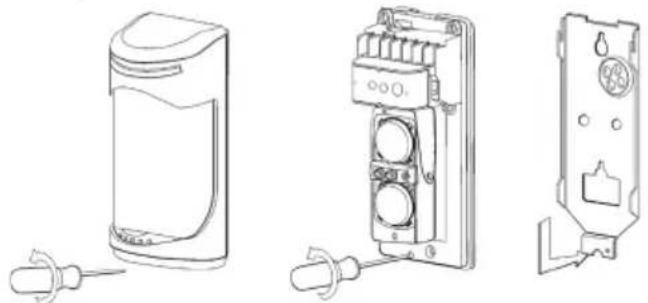

6.4 Wandmontage

1. Entfernen Sie die Frontabdeckung des Senders und des Empfängers durch Öffnen der Gehäuseschraube.
2. Lösen Sie die Bodenplatten durch Öffnen der Halteschraube und entfern Sie diese.

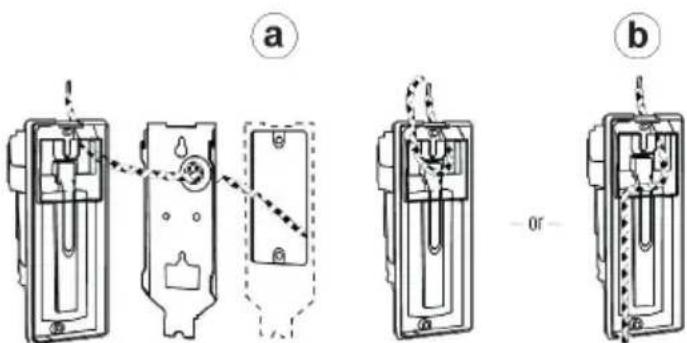

3. Netanyahu haben Sie zwei Möglichkeiten, um die Anschlussleitung an der Rückseite zu verlagen.

a.) Führer Sie die Anschlussleitung durch die Kabelzuführung der Bodenplatte.
b.) Führren Sie die Anschlussleitung durch die Kabelzuführung des Melders. Brechen Sie hierfür die Sollbruchstellen an der Rückseite des Melders hereaus, um die Anschlussleitung zu verlagen

1. Durchsfoßen Sie nun an den Rückteiten von Sender und Empfänger die Öffnung für die Kabelführungen und verbinden Sie die Anschlussleitungen mit den entsprechenden Anschlussklemmen.
2. Schrauben Sie nun die Bodenplatten an die gewürschten Installationsorte.
3. Verschrauben Sie Sender und Empfänger an den Bodenplatten.
4. Nachdem Sie die Anschlussleitungen mit den Anschlussklemmen verdrahtet haben, fahren Sieitte mit der Inbetriebnahme fort.

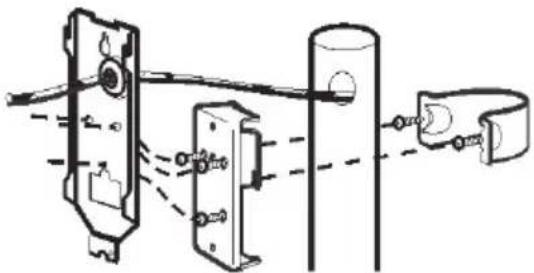

6.5 Mastmontage

1. Verwenden Sie einen Mast (Stange) mit einem Durchmesser von 38-45 mm.
2. Losen Sie die angeschraubte Bodenplatte des Senders und Empfängers.
3. Nehmen Sie 2 Schrauben M4x20 und drehen Sie diese in die Gewindegänge der Montagebügel.
4. Fixieren Sie die Montagebügel an den Masten.
5. Schrauben Sie die Montageplatte mit 3 Schrauben M4x10 fest an die Bodenplatte von Sender und Empfänger.
6. Befestigen Sie die Montageplatten mit dem Montagebügel.
7. Wiederholen Sie die Schritte 3-7 der „Wandmontage".

7. Inbetriebnahme

Legen Sie vor der Ausrichtung der Lichtschranke die Spannungsvorsorgung an. Die Verdrahtung der Alarm- und der Sabotagelinie konnen Sie auch nach der Ausrichtung vornehmen.

7.1 Grobausrichtung durch Laser und LED

Hinweis:

Blichen Sie nie direkt in den Laserstrahl! Der verwendete Laser hat eine Leistung von <= 5 mW bei einer Wellenlänge von 650 nm und fällt in die Einstufungsklasse 3a (Klassifizierung nach DIN VDI 0837).

1. Schalten Sie den Laserschalter des Senders ein
2. Richten Sie den Sender horizontal und vertikal so aus, dass der Laserstrahl zentral auf den Empfänger zeigt. Die Ausrichtung ist optimal, wenn beiden LEDs des Empfängers aufhören zu leuchten.
3. Wiederholen Sie zur Kontrolle die Schritte 1 und 2 mit dem Laser am Empfänger.

Die LED-Anzeige am Empfänger gibt Ohnen einen ersten Hinweis auf die Stärke des empfangenen Signals.

Alarm-LED (Rot) und Signal-LED (Gelb)	Signalstärke
Beide LEDs AUS	Optimal
Eine LED AN	Nachjustierung
Beide LEDs AN	Neuausrichtung

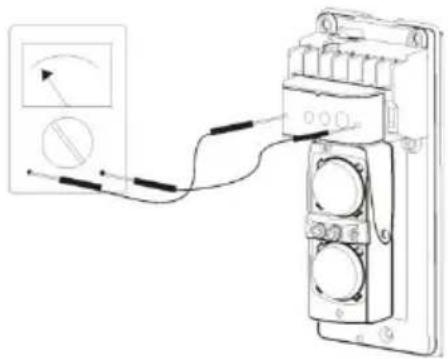

7.2 Feinausrichtung durch Spannungsmessung

1. Sobald Sender und Empfänger fest am Installationsort montiert sind, können Sie die Feineinstellung der Lichtschranke durch Messung des Spanningspegels vornehmen.

2. Schalten Sie Ihr Messgerät auf die Einstellung DC und wahlen Sie den niedrigsten Spannungsmessbereich (0-10 V DC).

3. Messen Sie den Spanningspegel am Empfänger und vergleichen Sie den Wert mit der unterstehenden Tabelle.

4. Verändern Sie nun per Hand den horizontalen Winkel des Empfängers, bis das Messgerät den hochsten Wert anziegt.

5. Verändern Sie nun per Justierschraube den vertikalen Winkel des Empfängers, bis das Messgerät den hochsten Wert anziegt.

6. Vergleichen Sie nun erneut den erzielten Spannungswert mit den unter angegebenen Werten.

7. Sobald Sie eine gute Qualität der Ausrichtung erreicht haben, sollen den sie die Ausrichtung von Sender und Empfänger nicht mehr verändern.

Spanningspegel	Qualität der Ausrichtung
5 V – 3,4 V	Optimal
3,4 V – 1,15 V	Gut
1,15 V – 1,0 V	Ausreichend
< 1,0 V	Nachjustierung

7.3 Einstellung der Durchsrechtungszeit

Durch Drehen des Potentiometers am Empfänger verändern Sie die Ansprechzeit (Voreinstellung 300 ms) befinder Lichtstrahlen, bis ein Alarm detektiert wird. Wenn die tatsächliche Durchsrechtungszeit kürzer ist, als die eingestellte Durchsrechtungszeit, wird kein Alarm ausgelöst.

7.4 Inbetriebnahme

1. Verschlieben Sie nun Sender und Empfänger mit den Frontdeckeln.

2. Führn Sie einen Gehtest durch. Berücksichtigten Sie damit die von Ihnengewählte Durchschnittungszeit.

3. Ist die verlassliche Detektion der Lichtschranke gegeben, behmen Sie, falls noch nicht geschen, die Verdrahtung der Alarm- und Sabotagelinien an Ihr dem System vor.

8. Fehlerbehebung

Fehler	Mögliche Grunde	Lösung
Power-LED an Sender (Tx) und Empfänger (Rx) leuchtet nicht	Falsche Verdraughtung oder fehlende Spannungsversorgung	Überprüfen Sie die Spanningsversorgung an den Klemmen
Alarm-LED (Rx) leuchtet nicht auf, wenn die Lichtschranke unterbrochen wird	-Fehlende Spannungsversorgung - Tx und Rx sind nicht richtig ausgerichtet - Die Lichtstrahlen wurden nicht gleichzeitig unterbrochen	- Überprüfen Sie die Spanningsversorgung - Reinigen Sie den Frontdeckel - Überprüfen Sie die Verdraughtung
Lichtstrahlen sind unterbrochen und die Alarm-LED (Rx) leuchtet, aber es wird kein Alarm ausgelöst.	Falsche oder fehlende Verdraughtung der Alarmkontakte. Relais defekt aufgrund von Überspannung	Überprüfen Sie die Verdraughtung der Alarmkontakte
Alarm-LED (Rx) leuchtet dauerhaft	- Tx und Rx sind nicht richtig ausgerichtet - Lichtschranke ist unterbrochen Frontabdeckung ist verschmutzt oder vereist.	- Richten Sie Tx und Rx erneut aus - Entfernen Sie sãmtliche Hindernisse zwischen Tx und Rx - Reinigen Sie den Frontdeckel
Falschauslösungen der Lichtschranke durch Blätter, Tiere, etc.	- Tx und Rx sind schlecht ausgerichtet - Durchsrechtungszeit ist zu gering eingestellt - umgebungse am Installationsort	- Richten Sie Tx und Rx erneut aus - Wechseln Sie den Installationsort

9. Technische Daten

Detektionstyp	Aktive Infrarot-Lichtschanke (Dual-Lichtstrahl gepulst)
Detektionsreichweite maximal	Typ	LS2030	LS2060	LS2080	LS2120
	Außen	30 m	60 m	80 m	120 m
	Innen	60 m	120 m	160 m	240 m
Versorgungsspannung	10 V-30 V DC (Ohne Polarität)
Stromverbrauch	Typ	LS2030	LS2060	LS2080	LS2120
	Tx+Rx	65 mA	69 mA	73 mA	77 mA
Ansprech-/Unterbrechungszeit	Einstellbar: 50 ms – 700 ms
Alarmausgang (Rx)	Relais (NO/NC) 1 A / 120V AC
Sabotageausgang(Tx+Rx)	NC-Kontakt 1 A / 120 V AC
LED Signalisierungen	Power-LED (Grün: Tx+Rx): Versorgungsspannung an Sender (Tx) und Empfänger (Rx) angelegt. Alarm-LED (Rot; Rx): Fehlende Ausrichtung oder unterbrochener Lichtstrahl Signal-LED (Gelb; Rx): Schwacher IR-Strahl oder unterbrochener Lichtstrahl
Max. Fremdlichtstärke bei frontaler Einstrahlung	Lichtquellen < 10000 Lux Sonnenstrahlen < 30000 Lux
Laser	Wellenlänge 650 nm; Leistung <= 5 mW; Laserklasse 3a (Klassifizierung nach DIN VDI 0837)
Betriebstemperatur	-25°C – 55°C
Schutzklasse	IP55
Abmessungen	173x74x72 mm (hxbxt)

9. Technische gegevens

Für weitere Hilfe steht unser Support-Team für Sie zur Verfügung: [e-mail] Our Support Team will assist you to help you with any further questions: [e-mail]
