Type de produit	Détecteur infrarouge actif double faisceau
Marque	ABUS
Modèle	LS2060
Portée de détection extérieure	60 m
Portée de détection intérieure	120 m
Tension d'alimentation	10-30 V DC (sans polarité)
Consommation (Tx+Rx)	69 mA
Temps de réponse	Réglable de 50 ms à 700 ms
Sortie d'alarme (Rx)	Relais NO/NC, 1 A / 120 V AC
Sortie antisabotage (Tx+Rx)	Contact NC, 1 A / 120 V AC
Indice de protection	IP55
Température de fonctionnement	-25°C à 55°C
Laser d'orientation	Classe 3a, 650 nm, puissance ≤5 mW
Dimensions (HxLxP)	173 x 74 x 72 mm
Réglage	Orientation horizontale (±90°) et verticale (±15°), réglage par laser et mesure de tension
Signalisation DEL	Power (verte), Alarme (rouge), Signalisation (jaune)
Montage	Mural ou sur poteau (section 38-45 mm)
Livraison	Émetteur (Tx) et récepteur (Rx) avec caches avant, plaques de montage, brides, vis
Entretien	Nettoyer le cache avant avec un chiffon doux ; éviter l'exposition à l'eau salée et aux projections
Sécurité	Ne jamais ouvrir en fonctionnement ; ne pas regarder directement le faisceau laser ; installer sur une surface stable

FOIRE AUX QUESTIONS - LS2060 ABUS

Comment orienter correctement l'émetteur et le récepteur ?

Utilisez le laser d'orientation intégré pour un alignement grossier : allumez-le sur l'émetteur, dirigez le faisceau vers le récepteur, puis ajustez jusqu'à ce que les deux DEL du récepteur s'éteignent. Pour un réglage fin, mesurez la tension sur les contacts de mesure du récepteur et orientez horizontalement puis verticalement pour obtenir la valeur la plus élevée (idéalement entre 3,4 et 5 V).

Quelle est la portée maximale en extérieur du LS2060 ?

La portée de détection extérieure maximale est de 60 mètres. En intérieur, elle atteint 120 mètres.

Comment régler le temps de réponse (temps de passage) ?

Le temps de réponse se règle à l'aide du potentiomètre situé sur le récepteur. Il est ajustable de 50 ms à 700 ms par rotation. Un temps plus long évite les déclenchements intempestifs (ex. feuilles, animaux).

Que faire si la DEL d'alarme (rouge) reste allumée en permanence ?

Cela indique une mauvaise orientation ou un obstacle entre l'émetteur et le récepteur. Vérifiez que rien ne bloque le faisceau (buissons, fils, etc.), nettoyez le cache avant avec un chiffon doux, et réorientez les appareils en suivant la procédure de réglage.

Quelle tension d'alimentation est requise ?

L'alimentation doit être une tension continue de 10 à 30 V (sans polarité). La consommation totale (émetteur + récepteur) est d'environ 69 mA.

Comment monter le détecteur sur un poteau ?

Utilisez un poteau de section 38 à 45 mm. Fixez les brides d'assemblage au poteau avec les vis M4x20, puis vissez les plaques de montage sur les embases à l'aide des vis M4x10. Enfin, fixez les plaques aux brides. Suivez ensuite les étapes de montage mural pour le câblage.

Que faire si aucune DEL ne s'allume sur l'émetteur ou le récepteur ?

Vérifiez le câblage et la présence de tension aux bornes. Assurez-vous que l'alimentation est correcte (10-30 V DC). Si le problème persiste, le câble ou l'appareil peut être défectueux.

Comment tester le bon fonctionnement de l'alarme ?

Après installation et réglage, interrompez simultanément les deux faisceaux infrarouges (en passant la main devant les lentilles). La DEL d'alarme (rouge) doit s'allumer et le relais doit commuter (contact NO/NC). Tenez compte du temps de réponse réglé.

Quelles sont les conditions d'utilisation en extérieur ?

L'appareil est étanche (IP55) et fonctionne de -25°C à +55°C. Évitez toutefois l'exposition directe à l'eau salée ou aux projections. En cas de brouillard intense, la portée peut être réduite.

Quels accessoires sont fournis avec le LS2060 ?

La livraison comprend un émetteur (Tx) et un récepteur (Rx) avec leurs caches avant, vis de boîtier, plaques de montage, brides d'assemblage, et vis (M4x10 et M4x20). Des embases détachables sont également intégrées.

MODE D'EMPLOI LS2060 ABUS

Détecteurs infrarouges actifs

Instructions dinstallation (F) 19

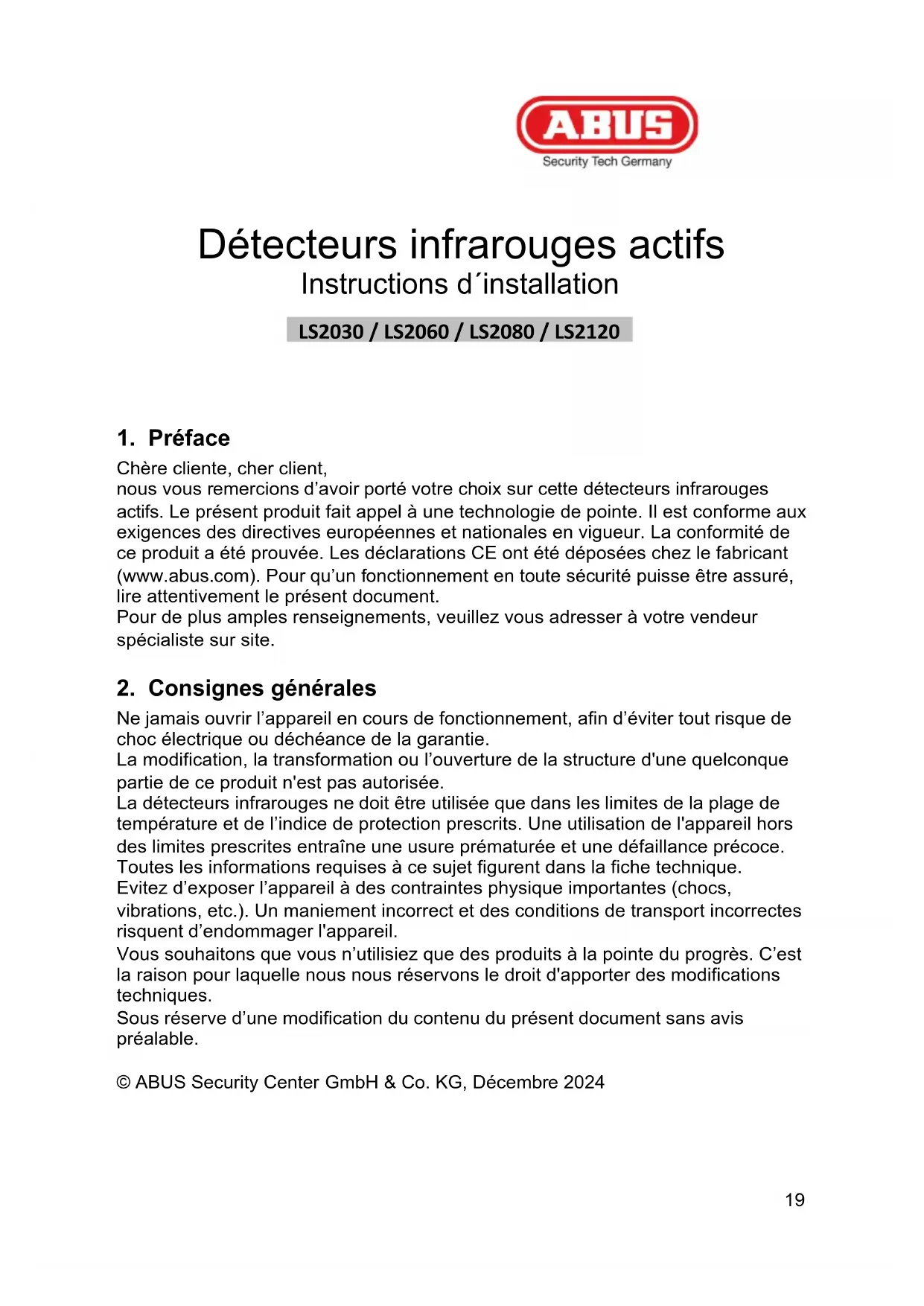

Déteurs infrarouges actifs Instructions d'installation

LS2030 / LS2060 / LS2080 / LS2120

1. Préface

nous vous remercions d'avoir porté votrechoix sur cette détecteurs infrarouges actifs. Le present produit fait appel à une technologie de pointe. Il est conforme aux exigences des directives europeennes et nationales en vigueur. La conformité de ce produit a été provue. Les déclarations CE ont été déposées chez le fabricant (www.abus.com). Pour qu'un fonctionnement en toute sécurité puisse être assure, dire attentivement le present document.

Pour de plus amples renseignements, veuillez vous adresser à votre vendeur spécialiste sur site.

2. Consignes générales

Ne jamais ouvrir l'appareil en cours de fonctionnement, afin d'éviter tout risque de chocolélectrique ou déchéance de la garantie.

La modification, la transformation ou l'ouverture de la structure d'une quelconque partie de ce produit n'est pas autorisée.

La détecteurs infrarouges ne doit être utilisée que dans les limites de la plage de température et de l'indice de protection prescrits. Une utilisation de l'appareil hors des limites prescrites entraîne une usure prématurée et une défaillance précoe.

Toutes les informations requises à ce sujet figurent dans la fiche technique.

Evitez d'exposer l'appareil à des contraintes physique importantes (chocs, vibrations, etc.). Un maniement incorrect et des conditions de transport incorporetés risquent d'endommager l'appareil.

Vous souhaitons que vous n'utilisiez que des produits à la pointe du progrès. C'est la raison pour laquelle nous nous réservons le droit d'apporter des modifications techniques.

Sous réserve d'une modification du contenu du present document sans avis préalable.

© ABUS Security Center GmbH & Co. KG, Decembre 2024

3. Principales caractéristiques

• Surveillance longue portée
  Detection sure par double faisceau lumineux pulsé
• Installation simple et rapide par orientation horizontal et vertical de l'émetteur et du récepteur
• Réglage par faisceau laser, affichage à DEL et mesure du niveau de tension
  Temps de passage régiable (50 ms - 700 ms)
• Commutation de relais (NC/NO) et signal DEL en cas d'alarme
  Utilisable en extérieur : étanche (IP55) et résistante à la température
• Domaines d'application : systèmes d'alarme, surveillance video, éclairage (par ex. : portes, corridors, parkings, halles, clôtres, etc.)
  Surveillance antisabotage de I'emetteur et du recepteur par contact de couvercle

4. Livraison

• Emetteur infrarouge (Tx) avec cache avant, vis de boîtier et plaque demontage avec vis à tôle
• Récepteur infrarouge (Rx) avec cache avant, vis de boftier et plaque demontage avec vis à tole

Accessoire pour la fixation sur poteau :

2 plaques de montage
2 brides d'assemblage
- 6 vis à tête ronde M4x10
4 vis à têteronde M4x20

5. Désignation des composants

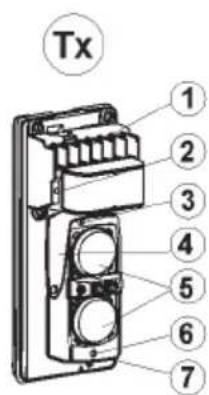

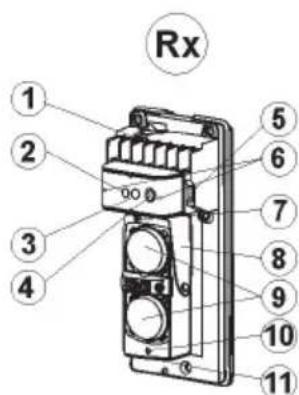

5.1 Emetteur (Tx) et récepteur (Rx)

Emetteur (Tx)	Récepteur (Rx)
1. Bornes de raccordement	1. Bornes de raccordement
2. DEL « Power »	2. DEL d'alarme
3. Vis d'orientation verticale	3. DEL de signalisation
4. Orientation horizontal 5. Lentilles 6. Rayon laser d'orientation 7. Interrupteur de rayon laser	4. Potentiomètre de réglage du temps de passage 5. Contact anti-sabotage 6. Contacts de mesure du niveau de tension 7. Vis d'orientation vertical 8. Orientation horizontal 9. Lentilles 10. Rayon laser d'orientation 11. Interrupteur de rayon laser

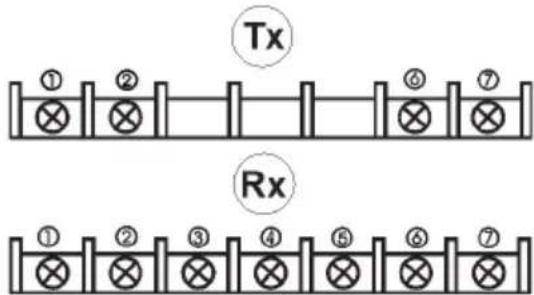

5.2 Désignation des bornes de raccordement

Emetteur (Tx) :	RéCEPTeur (Rx) :
1/2 Spannungsversorgung 10-30 V DC 3/4 NC Sabotageausgang (Tamper)	1/2 Alimentation électrique 10-30 V c.c. 3 Contact d'alarme COM 4 Contact d'alarme NC 5 Contact d'alarme NO 6/7 Sortie antisabotage NC (Tamper)

6. Montage

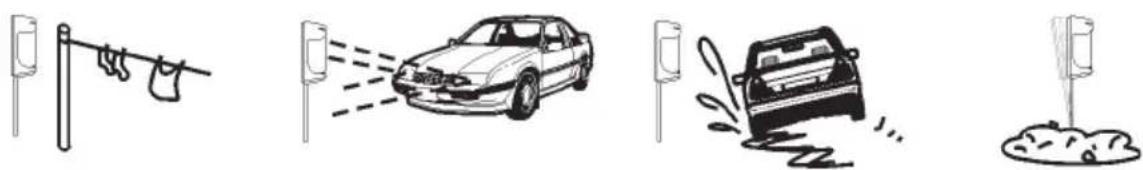

6.1 Consignes importantes

• Retirer tous les obstacles (buissons, fils à linge et autres objets) entre l'émetteur et le récepteur!
• Eviter une exposition directe de l'émetteur et du récepteur à la lumière ou au soleil.
• Eviter les sites d'installation exposant eventuèlement directement l'émetteur et le récepteur à l'eau sale et aux projections d'eau.
• Installer l'émetteur et le récepteur sur une surface stable et exemple de vibrations.

• Eviter que le rayon ne passse sur des surfaces ou objets refléchissants.

• Réduire la portée recommandée lorsque du brouillard ou d'autres conditions climatiques défavorables sont très probables.

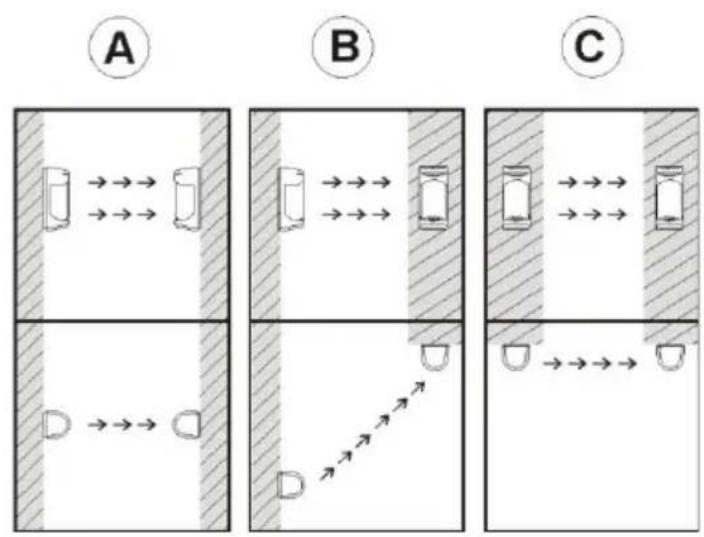

6.2 Position de l'émetteur et du récepteur

La hauteur d'installation recommandée pour l'émetteur et le récepteur est entre 0,70 m et 1 m. Les deux composants peuvent être ajustés à l'horizontal (+/-90^) et à la verticale (+/-15^) . Ceci permet une installation flexible tenant compte de conditions sur site les plus diverses (voir les exemple A, B et C).

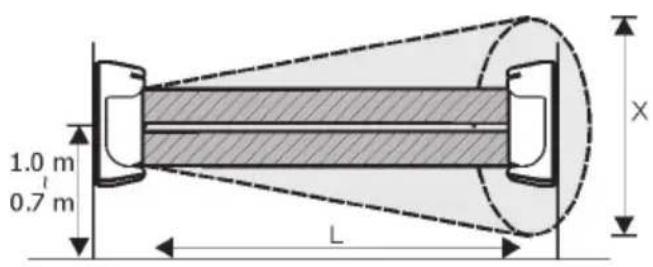

6.3 Périmètre de rayonnement et portée de détction

Lors de l'installation des détecteurs infrarouges, tener compte de la portée de détction (L) et du périmètre de rayonnementment (X) de l'émetteur.

Modèle	Portée de détction L (En ext.)	Périmètre de rayonnement X
LS2030	30 m	0,9 m
LS2060	60 m	1,8 m
LS2080	80 m	2,4 m
LS2120	120 m	3,6 m

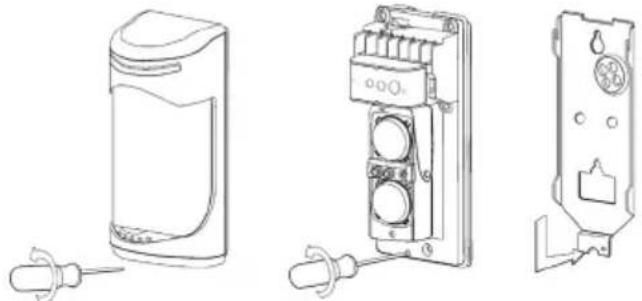

6.4 Montage mural

1. Retirer le cache avant de l'émetteur et du récepteur en desserrant la vis du boîtier.
2. Detacher les embases en desserrant la vis de retenue et les retirer.

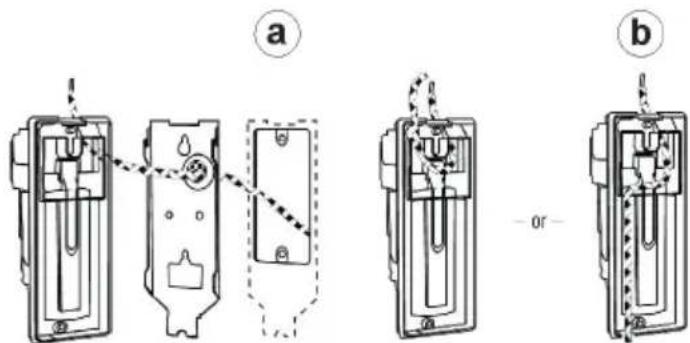

3. On désignue maintainant deux possibilités de pose des cables de liaison en face arrêté.

a.) Faire passer le cable de liaison par le passé-cable de l'embase.
b.) Faire passer le cable de liaison par le passé-cable du détecteur.

Retirer, le cas échéant, les points de rupture en face arrêté du détecteur en les cassant, afin de poser les câbles de liaison.

1. Ouvrir, maintainant, la perforations en face arrirée de l'émetteur et du récepteur pour faire passer les cables, puis brancher ces derniers aux bornes de raccordement correspondantes.
2. Visser maintainant les embases sur les sites d'installation souhaitemes.
3. Visser l'émetteur et le récepteurs aux embases.
4. A l'issue du raccordement des cables au bornes, continuer par la mise en service.

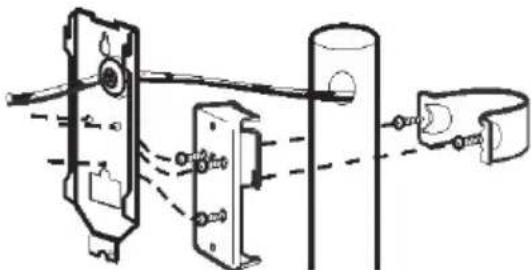

6.5 Montage sur poteau

1. Utiliser un poteau (tige) d'une section de 38 à 45 mm.

2. Dévisser l'embase de l'émetteur et du récepteur.

3. Prendre 2 vis M4x20 et les faire tourner dans le pas de vis de la bride d'assemblage.

4. Fixer les brides d'assemblage aux poteaux.
5. Fixer fermement la plaque de montage à l'embase de l'émetteur et du récepteur à l'aide de 3 vis M4x10.
6. Fixer les plaques de montage à la bride d'assemblage.
7. Repeter les etapes 3 à 7 du « montage mural »

7. Mise en service

Préalablement à l'orientation de la détecteurs infrarouges,mettre sous tension. Le câblage de la ligne d'alarme et antisabotage peut être également réalisé à l'issue de l'orientation.

7.1 Orientation grossière par laser et DEL

Remarque :

Ne jamais regarder directement dans un faisceau laser! le laser utilisé a une puissance de <= 5 mW avec une longueur d'onde de 650 nm et est un laser de classe 3a (classification selon DIN VDI 0837).

1. Allumer l'interrupteur du laser de l'émetteur.
2. Orienter l'émetteur à l'horizontal et à la verticale de manière à ce que le rayon laser soit en direction du récepteur. L'orientation est optimale lorsque les deux DEL du récepteur s'éteignent.
3. A des fins de contrôle, répéter les étapes 1 et 2 avec le laser du récepteur.

L'affichage à DEL du récepteur fournit une première information sur l'intensité du signal reçu.

DEL d'alarme (rouge) et DEL de signalisation (jaune)	Intensité du signal
Les deux DEL sont éteintes	Optimale
Une DEL est allumée	Réajustement
Les deux DEL sont allumées.	Réorientation

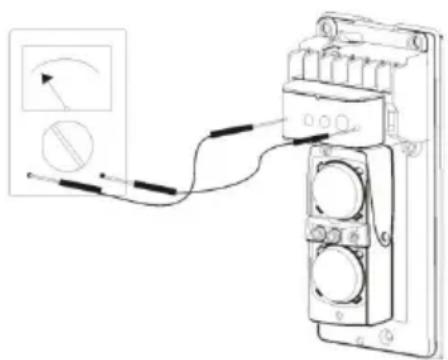

7.2 Orientation précise par la mesure de tension

1. Dès que l'émetteur et le récepteur ont été fixés sur leur site d'installation, un réglage précis de la détecteurs infrarouges peut être réalisé par le biais de la mesure du niveau de tension.

2. Mettre l'instrument de mesure sur DC et selectionner la plage de tension la plus faible (0-10 V DC).

3. Mesurer le niveau de tension sur le récepteur et comparer la valeur avec le tableau ci-dessous.
4. Modifier à la main l'angle horizontal du récepteur jusqu'à ce que l'appareil de mesure affiche la valeur la plus élevé.
5. Modifier l'angle vertical du récepteur à l'aide de la vis de réglage jusqu'à ce que l'appareil de mesure affiche la valeur la plus élevé.
6. Comparator à nouveau la valeur de tension obtenue avec les valeurs indiquées ci-après.
7. Dés que l'orientation est de bonne qualité, il est conseillé de ne plus modifier l'orientation de l'émetteur et du récepteur.

Niveau de tension	Qualité de l'orientation
5 V – 3,4 V	Optimale
3,4 V – 1,15 V	Bonne
1,15 V – 1,0 V	Suffisante
< 1,0 V	Réajustement

7.3 Réglage du temps de passage

Le fait de faire tournier le potentiametre du recepteur permet de modifier le temps de response (par default 30 ms) des deux faisceaux lumineux jusqu'à détction d'une alarme. Si le temps de passage effectif est inférieur au temps de passage régle, le système ne déclenché pas d'alarme.

7.4 Mise en service

1. Refermer maintainant l'émetteur et le récepteur à l'aide des caches avant.
2. Tester le fonctionnement. Lors de l'opération, tener compte du temps de passage sélectionné.

8. Dépannage

Défaut	Causes possibles	Solution
La DEL « Power » de l'émetteur (Tx) et celle du récepteur (Rx) ne s'allument pas.	Câblage incorrect ou absence d'alimentation électrique	Vérifier la présence de tension sur les bornes
La DEL d'alarme (Rx) ne s'allume pas lorsque la détecteurs infrarouges est interrompue.	- Absence d'alimentation électrique. - Tx et Rx ne sont pas orientés correctement. - Les détecteurs infrarouges n'ont pas été interrompues en même temps.	Vérifier l'alimentation électrique. - Nettoyer le cache avant. - Vérifier le câblage.
Les faisceaux lumineux	Câblage des contacts	Vérifier le câblage des
sont interrompus et la DEL d'alarme (Rx) est allumée, mais aucune alarme n'est déclenchée.	d'alarme incorrect ou manquant. Relais défectueux en raison d'une surtension.	contacts d'alarme.
DEL d'alarme (Rx) allumée en permanence	-Tx et Rx ne sont pas orientés correctement. -DéTECTeurs infrarouges interrompue Cache avant sale ou givré.	-Réorienter Tx et Rx. -Retirer tous les obstacles se trouvant entre Tx et Rx. -Nettoyer le cache avant.
Déclenchement par erreur de la détecteurs infrarouges e par des feuilles, des animaux, etc.	-Tx et Rx ne sont pas bien orientés. -Temps de passage régèle trop court -Influences ambantes défavorables sur le site d'installation	-Réorienter Tx et Rx. -Changer de site d'installation.

9. Fiche technique

Type de détention	Déteceurs infrarouges actifs (double faisceau lumineux pulsé)
Portée de détention maximale
	Type	LS2030	LS2060	LS2080	LS2120
	En ext.	30 m	60 m	80 m	120 m
	En int.	60 m	120 m	160 m	240 m
Tension d'alimentation	10 V-30 V c.c. (sans polarité)
Consommation	Type	LS2030	LS2060	LS2080	LS2120
	Tx+Rx	65 mA	69 mA	73 mA	77 mA
Temps de réponse/d'interruption	Réglable : 50 ms – 700 ms
Sortie d'alarme (Rx):	Relais (NO/NC) 1 A / 120 V c.a.
Sortie antisabotage (Tx+Rx)	Contact NC 1 A / 120 V c.a
Signalisations DEL	DEL « Power » (verte : Tx+Rx) : alimentation électrique de l'émetteur (Tx) et du récepteur (Rx)DEL d'alarme (rouge ; Rx) : orientation manquante ou faisceau lumineux interrompuDEL de signalisation (jaune ; Rx) : faisceau infrarouge faible ou faisceau lumineux interrompu
Intensité maxi. de lumière parasite lors d'un rayonnement de face	Sources lumineuses < 10000 luxRayons solaires < 30000 lux
Laser	Longueur d'onde de 650 nm ; puissance <= 5 mW; classe 3a (classification selon DIN VDI 0837)
Température de fonctionnement	-25°C à 55°C
Indice de protection	IP55
Dimensions	173x74x72 mm (hxlxp)
