BEDIENUNGSANLEITUNG LS2120 ABUS

Dual-Infrarot-Lichtschranke

Installationsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieser Infrarot-Lichtschranke. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die CE-Erklärungen ist beim Hersteller (www.security-center.org) hinterlegt.

Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Installationsanleitung beachten!

Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

2. Allgemeine Hinweise

Öffnen Sie das Gerät niemals im Betrieb, um die Gefahr eines elektrischen Schlags oder den Verlust der Gerätegarantie zu vermeiden.

Das gesamte Produkt darf nicht geändert, geöffnet bzw. umgebaut werden.

Die Lichtschranke darf nur innerhalb des vorgeschriebenen Temperatur- und Schutzklassenbereichs eingesetzt werden. Der Einsatz des Gerätes außerhalb der vorgeschriebenen Bereiche führt zu schnellerem Verschleiß und zu einem vorzeitigen Versagen. Alle notwendigen Angaben hierzu finden Sie in den technischen Daten.

Vermeiden Sie große physische Belastungen des Gerätes (Schläge,

Erschütterungen, etc.). Falsche Handhabung und schlechte Transportbedingungen können zur Beschädigung des Gerätes führen.

Wir möchten, dass Sie nur mit Produkten arbeiten, die auf dem neuesten Stand der Technik sind. Deshalb behalten wir uns technische Änderungen vor.

Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

© ABUS Security-Center GmbH & Co. KG, Februar 2010

3. Hauptmerkmale

• Hohe Überwachungsreichweite
- Sichere Detektion durch gepulste Dual-Lichtstrahlen
- Einfache und schnelle Installation durch horizontale und vertikale Ausrichtung von Sender und Empfänger
- Einstellung durch Laserstrahl, LED-Anzeige und Messung des Spannungspegels
- Einstellbare Durchschreitungszeit (50 ms – 700 ms)
- Relaisschaltung (NC/NO) und LED-Signal bei Alarm
- Im Außenbereich einsetzbar: wasserdicht (IP55) und temperaturbeständig
- Einsatzgebiete: Alarmanlagen, Videoüberwachung, Beleuchtung, etc. (z.B.: Türen, Flure, Parkplätze, Hallen, Zäune,...uvm.)
- Sabotageüberwachung von Sender und Empfänger durch Deckelkontakt

4. Lieferumfang

• Infrarot-Sender (Tx) mit Frontabdeckung, Gehäuseschraube und Montageplatte mit Blechschraube
• Infrarot-Empfänger (Rx) mit Frontabdeckung, Gehäuseschraube und Montageplatte mit Blechschraube

Zubehör für die Mastbefestigung:

• 2 x Montageplatte
• 2 x Montagebügel
• 6 x Rundkopfschrauben M4x10
  • 4 x Rundkopfschrauben M4x20

5. Bezeichnung der Komponenten

5.1 Sender (Tx) und Empfänger (Rx)

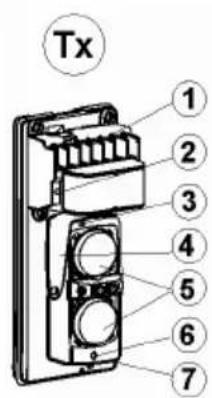

Tx ① ② ③ ④ ⑤ ⑥ ⑦

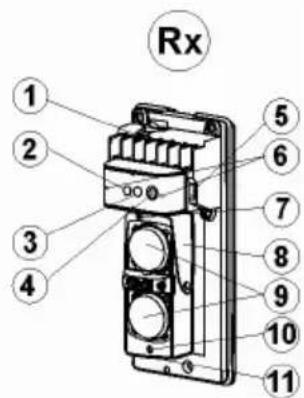

Rx ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

Sender (Tx) Empfänger (Rx)
1. Anschlussklemmen2. Power-LED3. Schraube für die vertikale	1. Anschlussklemmen2. Alarm-LED3. Signal-LED
Ausrichtung4. Horizontale Ausrichtung5. Linsen6. Laserstrahl zur Ausrichtung7. Schalter für Laserstrahl	4. Potentiometer zur Einstellung der Durchschreitungszeit5. Sabotagekontakt6. Kontakte zur Messung des Spannungspegels7. Schraube für vertikale Ausrichtung8. Horizontale Ausrichtung9. Linsen10. Laserstrahl zur Ausrichtung11. Schalter für Laserstrahl

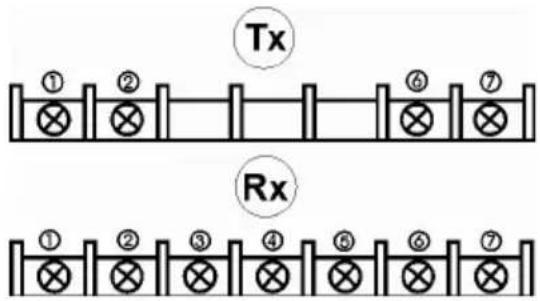

5.2 Bezeichnung der Anschlussklemmen

Tx ① ② ⑥ ⑦ Rx ① ② ③ ④ ⑤ ⑥ ⑦

Sender (Tx) Empfänger (Rx)
1/2 Spannungsversorgung 10-30 V DC3/4 NC Sabotageausgang (Tamper)	1/2 Spannungsversorgung 10-30 V DC3 COM Alarmkontakt4 NC Alarmkontakt5 NO Alarmkontakt6/7 NC Sabotageausgang (Tamper)

6. Montage

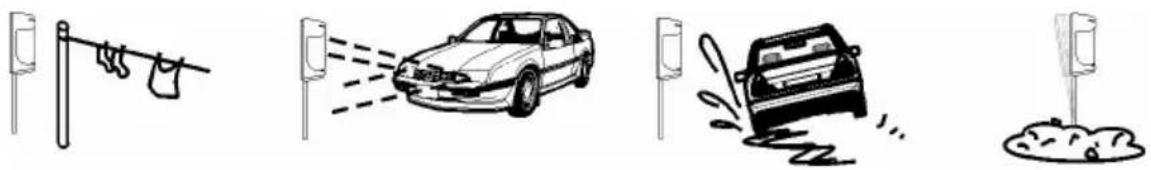

6.1 Wichtige Hinweise

• Entfernen Sie alle Hindernisse (Sträucher, Wäscheleinen und sonstige Gegenstände) zwischen Sender und Empfänger.
• Vermeiden Sie direkte Licht- bzw. Sonneneinstrahlung auf Sender und Empfänger.
• Vermeiden Sie den Strahlenverlauf an reflektierenden Flächen und Objekten.
• Reduzieren Sie die empfohlene Reichweite bei hoher Nebelwarscheinlichkeit oder ähnlichen ungünstigen Wettereinflüssen.
• Vermeiden Sie Installationsorte, an denen Schmutz- und Spritzwasser direkt auf Sender und Empfänger treffen kann.

• Installieren Sie Sender und Empfänger auf einem stabilen, erschütterungsfreien Untergrund.

6.2 Position von Sender und Empfänger

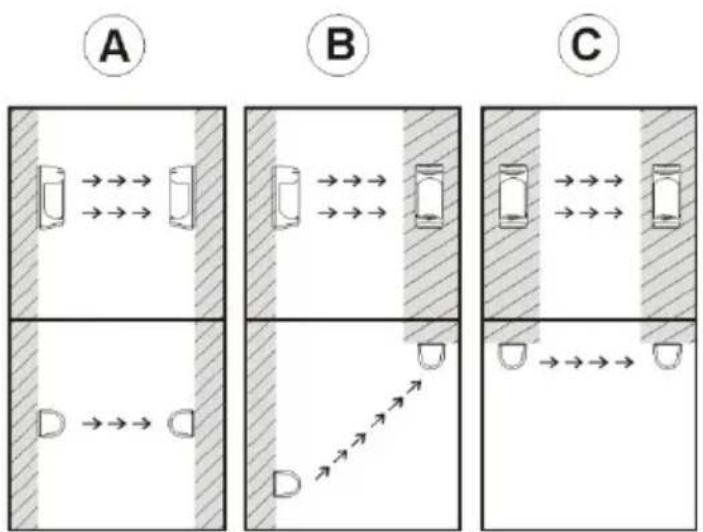

Die empfohlene Installationshöhe für Sender und Empfänger liegt zwischen 0,70 m – 1 m. Beide Komponenten können horizontal (+/-90°) und vertikal (+/-15°) verstellt werden. Dies erlaubt eine flexible Installation unter Berücksichtigung verschiedenster Ortsbedingungen (siehe die Beispiele A, B und C).

±90° ±15°

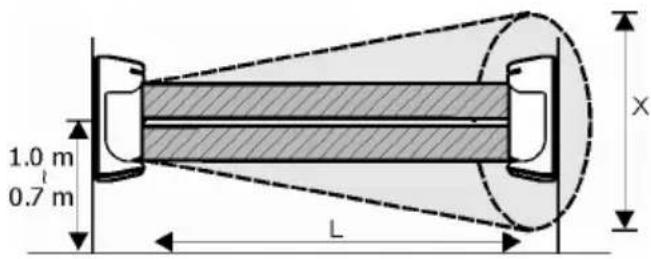

6.3 Detektionsreichweite und Strahlungsbereich

Beachten Sie bei der Installation der Lichtschranken die Detektionsreichweite (L) und den Strahlungsbereich (X) des Senders.

Insbesondere bei der Installation von mehreren Lichtschranken müssen Sie zur Vermeidung von Doppelbelichtungen des Empfängers den Strahlungsbereich berücksichtigen. Weiterhin wird bei der Installation zusätzlicher Lichtschranken empfohlen, Sender und Empfänger in entgegengesetzter Richtung anzubringen.

Modell	Detektionsreichweite	L	(Außen)	Strahlungsbereich	X
LS2030 30	m 0,9 m
LS2060 60	m 1,8 m
LS2080 80	m 2,4 m
LS2120 12	0 m 3,6 m

6.4 Wandmontage

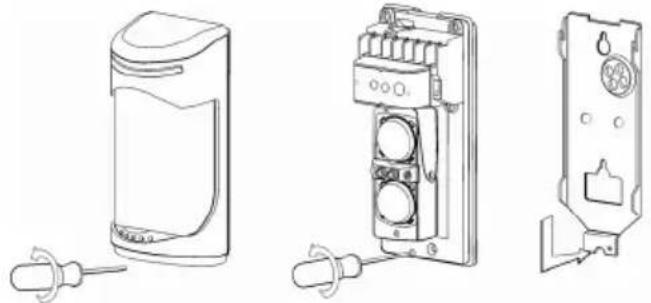

1. Entfernen Sie die Frontabdeckung des Senders und des Empfängers durch Öffnen der Gehäuseschraube.
2. Lösen Sie die Bodenplatten durch Öffnen der Halteschraube und entfernen Sie diese.
3. Jetzt haben Sie zwei Möglichkeiten, um die Anschlussleitung an der Rückseite zu verlegen.

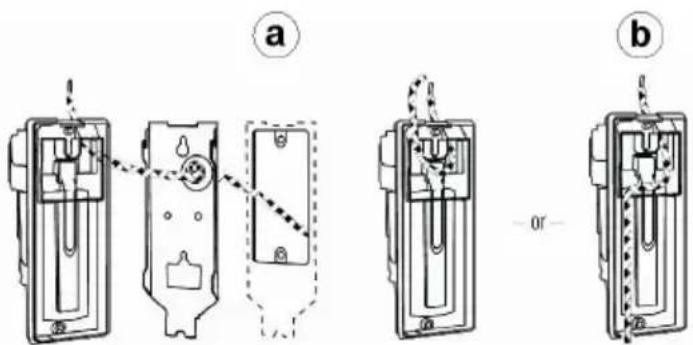

a.) Führen Sie die Anschlussleitung durch die Kabelzuführung der Bodenplatte.

b.) Führen Sie die Anschlussleitung durch die Kabelzuführung des Melders. Brechen Sie hierfür die Sollbruchstellen an der Rückseite des Melders heraus, um die Anschlussleitung zu verlegen

1. Durchstoßen Sie nun an den Rückseiten von Sender und Empfänger die Öffnung für die Kabelführungen und verbinden Sie die Anschlussleitungen mit den entsprechenden Anschlussklemmen.
2. Schrauben Sie nun die Bodenplatten an die gewünschten Installationsorte.
3. Verschrauben Sie Sender und Empfänger an den Bodenplatten.
4. Nachdem Sie die Anschlussleitungen mit den Anschlussklemmen verdrahtet haben, fahren Sie bitte mit der Inbetriebnahme fort.

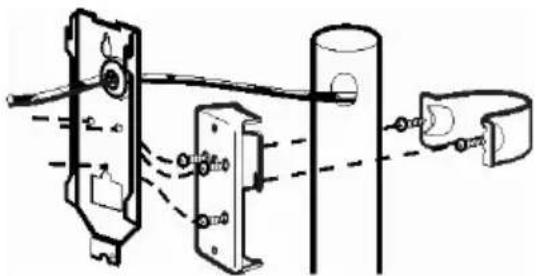

6.5 Mastmontage

1. Verwenden Sie einen Mast (Stange) mit einem Durchmesser von 38-45 mm.
2. Lösen Sie die angeschraubte Bodenplatte des Senders und Empfängers.
3. Nehmen Sie 2 Schrauben M4x20 und drehen Sie diese in die Gewindegänge der Montagebügel.
4. Fixieren Sie die Montagebügel an den Masten.
5. Schrauben Sie die Montageplatte mit 3 Schrauben M4x10 fest an die Bodenplatte von Sender und Empfänger.
6. Befestigen Sie die Montageplatten mit dem Montagebügel.
7. Wiederholen Sie die Schritte 3-7 der „Wandmontage“.

7. Inbetriebnahme

Legen Sie vor der Ausrichtung der Lichtschranke die Spannungsversorgung an. Die Verdrahtung der Alarm- und der Sabotagelinie können Sie auch nach der Ausrichtung vornehmen.

7.1 Grobausrichtung durch Laser und LED

Hinweis:

Blicken Sie nie direkt in den Laserstrahl! Der verwendete Laser hat eine Leistung von <= 5 mW bei einer Wellenlänge von 650 nm und fällt in die Einstufungsklasse 3a (Klassifizierung nach DIN VDI 0837).

1. Schalten Sie den Laserschalter des Senders ein.
2. Richten Sie den Sender horizontal und vertikal so aus, dass der Laserstrahl zentral auf den Empfänger zeigt. Die Ausrichtung ist optimal, wenn beide LEDs des Empfängers aufhören zu leuchten.
3. Wiederholen Sie zur Kontrolle die Schritte 1 und 2 mit dem Laser am Empfänger.

Die LED-Anzeige am Empfänger gibt Ihnen einen ersten Hinweis auf die Stärke des empfangenen Signals.

Alarm-LED (Rot) und Signal-LED (Gelb) Signalstärke
Beide LEDs AUS Optimal
Eine LED AN Nachjustierung
Beide LEDs AN Neuausrichtung

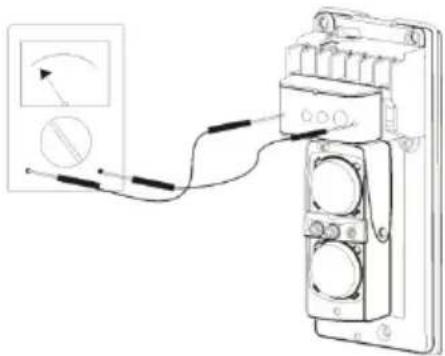

7.2 Feinausrichtung durch Spannungsmessung

1. Sobald Sender und Empfänger fest am Installationsort montiert sind, können Sie die Feineinstellung der Lichtschranke durch Messung des Spannungspegels vornehmen.

2. Schalten Sie Ihr Messgerät auf die Einstellung DC und wählen Sie den niedrigsten Spannungsmessbereich (0-10 V DC).

3. Messen Sie den Spannungspegel am Empfänger und vergleichen Sie den Wert mit der untenstehenden Tabelle.

4. Verändern Sie nun per Hand den horizontalen Winkel des Empfängers, bis das Messgerät den höchsten Wert anzeigt.

5. Verändern Sie nun per Justierschraube den vertikalen Winkel des Empfängers, bis das Messgerät den höchsten Wert anzeigt.

6. Vergleichen Sie nun erneut den erzielten Spannungswert mit den unten angegebenen Werten.

7. Sobald Sie eine gute Qualität der Ausrichtung erreicht haben, sollten Sie die Ausrichtung von Sender und Empfänger nicht mehr verändern.

Spannungspegel	Qualität der
5 V – 3,4 V Optimal
3,4 V – 1,15 V Gut
1,15 V – 1,0 V Ausreichend
< 1,0 V Nachjustierung

7.3 Einstellung der Durchschreitungszeit

Durch Drehen des Potentiometers am Empfänger verändern Sie die Ansprechzeit (Voreinstellung 300 ms) beider Lichtstrahlen, bis ein Alarm detektiert wird. Wenn die tatsächliche Durchschreitungszeit kürzer ist, als die eingestellte Durchschreitungszeit, wird kein Alarm ausgelöst.

7.4 Inbetriebnahme

1. Verschließen Sie nun Sender und Empfänger mit den Frontdeckeln.

2. Führen Sie einen Gehtest durch. Berücksichtigen Sie dabei die von Ihnen gewählte Durchschreitungszeit.

3. Ist die verlässliche Detektion der Lichtschranke gegeben, nehmen Sie, falls noch nicht geschen, die Verdrahtung der Alarm- und Sabotagelinien an Ihrem System vor.

8. Fehlerbehebung

Fehler	Mögliche	Gründe	Lösung
Power-LED an Sender (Tx) und Empfänger (Rx) leuchtet nicht	Falsche Verdrahtung oder fehlende Spannungsversorgung	Überprüfen Sie die Spannungsversorgung an den Klemmen
Alarm-LED (Rx) leuchtet nicht auf, wenn die Lichtschranke unterbrochen wird	-Fehlende Spannungsversorgung - Tx und Rx sind nicht richtig ausgerichtet - Die Lichtstrahlen wurden nicht gleichzeitig unterbrochen	- Überprüfen Sie die Spannungsversorgung - Reinigen Sie den Frontdeckel - Überprüfen Sie die Verdrahtung
Lichtstrahlen sind unterbrochen und die Alarm-LED (Rx) leuchtet, aber es wird kein Alarm ausgelöst.	Falsche oder fehlende Verdrahtung der Alarmkontakte. Relais defekt aufgrund von Überspannung	Überprüfen Sie die Verdrahtung der Alarmkontakte
Alarm-LED (Rx) leuchtet dauerhaft	- Tx und Rx sind nicht richtig ausgerichtet - Lichtschranke ist unterbrochen Frontabdeckung ist verschmutzt oder vereist.	- Richten Sie Tx und Rx erneut aus - Entfernen Sie sämtliche Hindernisse zwischen Tx und Rx - Reinigen Sie den Frontdeckel
Falschauslösungen der Lichtschranke durch Blätter, Tiere, etc.	- Tx und Rx sind schlecht ausgerichtet - Durchschreitungszeit ist zu gering eingestellt - ungünstige Umgebungs-einflüsse am Installationsort	- Richten Sie Tx und Rx erneut aus - Wechseln Sie den Installationsort

9. Technische Daten

Detektionstyp	Aktive Infrarot-Lichtschranke (Dual-Lichtstrahl gepulst)
Detektionsreichweite maximal	Typ LS20	30 LS2060	LS2080 LS2120
	Außen	30 m 60 m	80 m 120 m
	Innen	60 m 120	m 160 m	240 m
Versorgungsspannung	10 V-30 V DC (Ohne Polarität)
Stromverbrauch	Typ LS2030 LS2060LS2080 LS2120
	Tx+Rx	65 mA 69	mA 73 mA	77 mA
Ansprech-/Unterbrechungszeit	Einstellbar: 50 ms – 700 ms
Alarmausgang (Rx)	Relais (NO/NC) 1 A / 120V AC
Sabotageausgang(Tx+Rx)	NC-Kontakt 1 A / 120 V AC
LED Signalisierungen Powe r-LED (Grün: Tx+Rx): Versorgungsspannung an Sender (Tx) und Empfänger (Rx) angelegt.Alarm-LED (Rot; Rx): Fehlende Ausrichtung oder unterbrochener LichtstrahlSignal-LED (Gelb; Rx): Schwacher IR-Strahl oder unterbrochener Lichtstrahl
Max. Fremdlichtstärke beifrontaler Einstrahlung	Lichtquellen < 10000 LuxSonnenstrahlen < 30000 Lux
Laser	Wellenlänge 650 nm; Leistung <= 5 mW; Laserklasse 3a (Klassifizierung nach DIN VDI 0837)
Betriebstemperatur	-25°C – 55°C
Schutzklasse	IP55
Abmessungen	173x74x72 mm (hxbxt)

9. Technische gegevens
