Move 2in1 BBHMOVE3N - Besen BOSCH - Kostenlose Bedienungsanleitung

Produktart	2-in-1-Stabstaubsauger mit abnehmbarem Handstaubsauger
Marke	Bosch
Modell	Move 2in1 BBHMOVE3N
Stromversorgung	Wiederaufladbarer NiMH-Akku (integriert)
Ladegerät	Externes Netzteil, Ladekabel
Erste Ladezeit	Mindestens 16 Stunden
Geschätzte Laufzeit	Ca. 30 Minuten (je nach Nutzung)
Saugleistung	Eine Leistungsstufe (Modell BBHMOVE3N)
Behältervolumen	Ca. 0,5 L
Gewicht	Ca. 2,8 kg (mit Zubehör)
Maße (H x B x T)	Ca. 110 x 25 x 20 cm
Filter	Schmutzfilter und Textilfilter waschbar
Mitgeliefertes Zubehör	Motorisierte Bodendüse, Fugendüse, Mini-Pinsel
Hauptfunktionen	Stabstaubsauger für Böden, tragbarer Handstaubsauger, Saugen in Fugen und Ecken
Wartung und Reinigung	Behälter nach jeder Nutzung leeren; Filter regelmäßig reinigen; Bürste von Haaren und Fäden befreien
Sicherheit	Keine Flüssigkeiten, heißen oder brennbaren Stoffe aufsaugen; nicht ohne Filter verwenden; vor Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Filter und Zubehör über Kundendienst erhältlich; Reparaturen nur durch autorisierten Service
Allgemeine Informationen	Haushaltsgebrauch; max. Höhe 2000 m; entspricht EU-Normen; Akku-Recycling vorgeschrieben

Häufig gestellte Fragen - Move 2in1 BBHMOVE3N BOSCH

Wie lade ich den Staubsauger auf?

Schließen Sie das Ladekabel an der Rückseite des Geräts und an eine Steckdose an. Die Ladeanzeige leuchtet auf. Die erste Ladung muss mindestens 16 Stunden dauern. Sie können das Gerät jederzeit aufladen.

Wie verwende ich den Handstaubsauger?

Drücken Sie die Entriegelungstaste des Akku-Staubsaugers (14) und ziehen Sie die Saugeinheit vom Stabstaubsauger ab. Sie können den Handstaubsauger dann mit dem Zubehör wie der Fugendüse oder dem Mini-Pinsel verwenden.

Wie leere ich den Staubbehälter?

Entfernen Sie den Handstaubsauger vom Stabstaubsauger. Drücken Sie die Entriegelungstaste des Behälters (9) und nehmen Sie ihn ab. Entleeren Sie den Inhalt in einen Mülleimer. Es wird empfohlen, nach jeder Nutzung zu leeren.

Wie reinige ich die Filter?

Entfernen Sie nach dem Abnehmen des Behälters den Schmutzfilter und den Textilfilter (Abb. 11). Klopfen Sie sie vorsichtig aus oder bürsten Sie sie ab. Bei starker Verschmutzung waschen Sie sie mit Wasser und lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wie reinige ich die Bodendüse?

Lösen Sie die Bürste vom Stabstaubsauger (Abb. 2). Schneiden Sie umwickelte Haare oder Fäden mit einer Schere ab und saugen Sie die Rückstände mit der Fugendüse auf. Reinigen Sie sie regelmäßig, um die Leistung zu erhalten.

Kann ich mit diesem Gerät Flüssigkeiten aufsaugen?

Nein, das Gerät ist nicht zum Aufsaugen von nassen oder flüssigen Substanzen geeignet. Verwenden Sie es nur für trockenen Schmutz.

Was tun, wenn der Staubsauger nicht lädt?

Überprüfen Sie, ob das Ladekabel richtig am Gerät und an der Steckdose angeschlossen ist. Stellen Sie sicher, dass die Steckdose funktioniert. Leuchtet die Ladeanzeige nicht auf, wenden Sie sich an den Kundendienst.

Wie tausche ich den Akku aus?

Der NiMH-Akku ist integriert und muss von einem autorisierten Service ausgetauscht werden. Für die Entsorgung entfernen Sie den Akkublock (Abb. 15), indem Sie die Drähte durchtrennen und die Enden isolieren. Entsorgen Sie den Akku getrennt.

Ist dieser Staubsauger für Teppiche geeignet?

Ja, die motorisierte Bodendüse funktioniert auf Teppichen und harten Böden. Bei dicken Teppichen verwenden Sie gegebenenfalls die maximale Leistung.

Wie bewahre ich den Staubsauger auf?

Für eine kurze Pause stellen Sie das Gerät frei hin, indem Sie es leicht nach vorne kippen (Abb. 6). Zur Aufbewahrung lagern Sie es an einem trockenen Ort, außerhalb der Reichweite von Kindern. Setzen Sie es keiner Feuchtigkeit oder Hitze aus.

BEDIENUNGSANLEITUNG Move 2in1 BBHMOVE3N BOSCH

Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben.

Bestimmungsgemäße Verwendung

Dieses Gerät ist für den Haushalt oder in haushaltsähnlichen, nicht- gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterräumen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden.

Der Staubsauger darf nur bedient werden mit:

■ Original-Filtereinsätzen
■ Original-Ersatzteilen, -Zubehör

Der Staubsauger ist nicht geeignet für:

■ das Absaugen von Menschen oder Tieren
■ das Aufsaugen von:

• gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen
• feuchten oder flüssigen Substanzen
• leicht entflammbaren oder explosiven Stoffen und Gasen
• Asche, Ruß aus Kachelöfen und Zentral-Heizungsanlagen.

Sicherheitshinweise

■ Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen.
Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen nicht mit dem Gerät spielen.

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

■ Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen.

= Es besteht Erstickungsgefahr!

Sachgemäßer Gebrauch

■ Ladegerät nur gemäß Typenschild anschließen und in Betrieb nehmen.
- Niemals ohne Filtereinsätze saugen.=> Gerät kann beschädigt werden!
■ Nicht am Netzanschlusskabel, sondern am Stecker ziehen, um das Ladegerät vom Netz zu trennen.
■ Laden Sie das Gerät nicht bei Temperaturen unter 0°C oder über 40°C.
■ Defektes Ladegerät nicht anschließen oder öffnen, sondern gegen neues tauschen.
■ Beschädigten Akkusauger nicht in Betrieb nehmen.
■ Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteilaustausch, soweit sie nicht unter »Reinigung« in dieser Gebrauchsanweisung beschrieben sind, nur vom autorisierten Kundendienst durchgeführt werden.

■ Staubsauger vor Witterungseinflüssen,

Feuchtigkeit und Hitzequellen schützen.

Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Entsorgung zuführen.

Hinweise zur Entsorgung

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Achtung: Dieses Gerät enthält wieder aufladbare NiMH-Batterien (Akkus). Vor der Entsorgung des Gerätes die entladenen Batterien ausbauen (siehe Bilder 15) und umweltgerecht entsorgen.

en

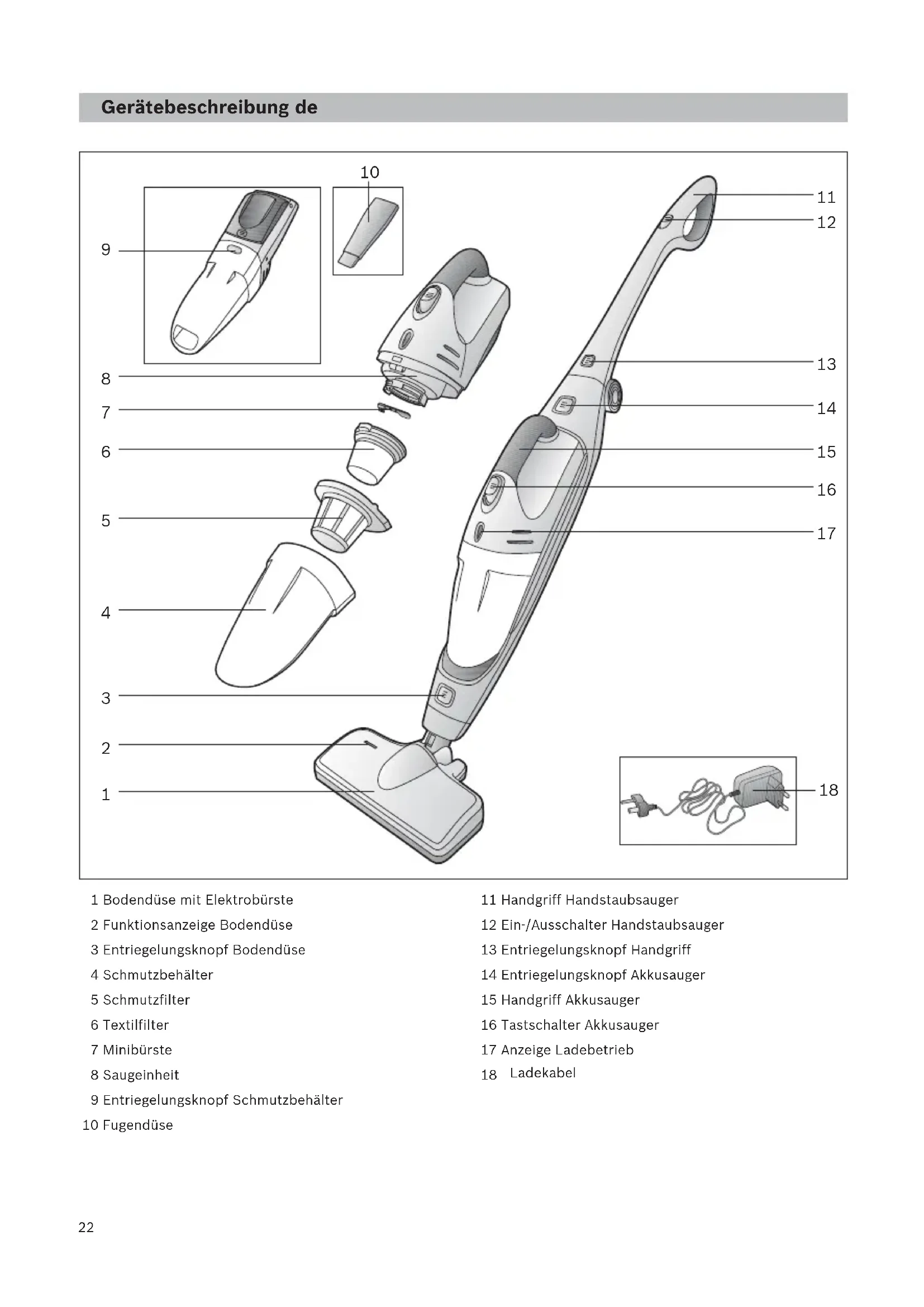

1 Bodendüse mit Elektrobürste
2 Funktionsanzeige Bodendüse
3 Entriegelungsknopf Bodendüse
4 Schmutzbehälter
5 Schmutzfilter
6 Textilfilter
7 Minibürste
8 Saugeinheit
9 Entriegelungsknopf Schmutzbehälter
10 Fugendüse

11 Handgriff Handstaubsauger
12 Ein-/Ausschalter Handstaubsauger
13 Entriegelungsknopf Handgriff
14 Entriegelungsknopf Akkusauger
15 Handgriff Akkusauger
16 Tastschalter Akkusauger
17 Anzeige Ladebetrieb
18 Ladekabel

de

Bitte Bildseiten ausklappen!

Vor dem ersten Gebrauch

Bild 1

Handgriff aufrichten und verrasten
Um den Handgriff umzuklappen Entriegelungsknopf drücken und Handgriff-Verrastung lösen.

Bild 2

-Handstaubsauger in die Bodendüse stecken und verrasten.
Zum Lösen der Bodendüse Entriegelungsknopf drücken und Handstaubsauger aus der Düse ziehen.

Bild 3

• Akkusauger wie dargestellt in den Handstaubsauger einsetzen und verrasten.
  Achten Sie darauf, dass die Kontakte von Akkusauger und Handstaubsauger nicht verschmutzt sind. Gegebenenfalls die Kontakte reinigen.

Bild 4

! Vor dem ersten Betrieb müssen die Akkus des Staubsaugers mindestens 16 Stunden geladen werden.

- Stellen Sie den Staubsauger zum Laden in die Nähe einer Steckdose. Das Gerät kann frei im Raum abgestellt werden. (siehe Bild 6) - Ladekabel hinten in den Anschluss des Gerätes stecken.

- Stecker des Ladegerätes in Steckdose stecken.

Die Anzeige Ladebetrieb leuchtet.

Die Anzeige leuchtet solange der Staubsauger über das Ladegerät mit dem Stromnetz verbunden ist.

- Sie erlischt auch dann nicht, wenn die Akkus des Staubsaugers komplett geladen sind.

Eine Erwärmung des Ladegerätes und Staubsaugers ist normal und unbedenklich.

- Sie können den Staubsauger immer laden, wenn er nicht benutzt wird. Auf diese Weise steht er immer zur Verfügung.

Saugen

Verwendung des Handstaubsaugers

Bild 5

Ein-/ Ausschalter in Pfeilrichtung betätigen. Die Funktionsanzeige der Bodendüse leuchtet und zeigt damit an, dass sich die Bürstenwalze dreht.

Ab Modell BBHMOVE4N:

Der Ein-/Ausschalter kann in folgende zwei Positionen geschaltet werden:

• Position 1 = mittlere Leistungsstellung => Das Gerät hat eine längere Laufzeit.
  Position 2 = hohe Leistungsstellung => Das Gerät hat eine höhere Leistung bei kürzerer Laufzeit.

Bild 6

Bei kurzen Saugpausen kann das Gerät frei im Raum abgestellt werden. Dazu den Sauger leicht nach vorne in Richtung Düse kippen.

Achtung: Zum Abstellen das Gerät unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen könnte.

Achtung: Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fließen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsensohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden.

Verwendung des Akkusaugers

Bild 7

Durch Betätigen des Entriegelungsknopfs Akkusauger entriegeln und aus dem Handstaubsauger entnehmen.

Fugendüse

Bild 8

Zum Absaugen von Fugen und Ecken, etc.
Die Fugendüse, wie dargestellt, in die Saugöffnung des Akkusaugers stecken.

Bild 9

Zum Laden Akkusauger in den Handstaubsauger einsetzen und verrasten. Auf korrekten Sitz achten.

Reinigung der Filter

Der Staubbehälter sollte möglichst nach jedem Saugvorgang geleert werden.

Bild 10

Entnehmen Sie den Akkusauger aus dem Handstaubsauger(siehe Bild 7)
Staubbehälter mit Hilfe der Entriegelungstaste entriegeln und von der Saugeinheit abziehen.

Bild 11

Schmutzfilter und Textilfilter mit Hilfe des Handgriffs aus dem Staubbehälter entnehmen und durch Ausklopfen bzw. Ausbürsten mit dem beigefügten Bürstchen reinigen.

Bild 12

Staubbehälter entleeren.

Bei starker Verschmutzung können die Filter und der Staubbehälter ausgewaschen werden.

Staubbehälter im Anschluss mit einem trockenen Tuch ausreiben; Filter vor dem Wiedereinsetzen komplett trocknen lassen.

Bild 13

a) Schmutzfilter und Textilfilter in den Staubbehälter einsetzen.
b) Staubbehälter auf die Saugeinheit aufsetzen und verrasten.

Bei Bedarf können die Filter über den Kundendienst bezogen werden

Reinigung der Bodendüse

Bild 14

• Die Bodendüse sollte in regelmäßigen Abständen gereinigt werden.
  ●Dazu die Bodendüse vom Handstaubsauger lösen. (siehe Bild 2)
  Aufgewickelte Fäden und Haare mit einer Schere durchschneiden. Fäden und Haare mit der Fugendüse absaugen.

Pflege

Vor Reinigung des Akkusaugers bzw. Handgerätes müssen diese ausgeschaltet und vom Ladegerät getrennt sein. Sie können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden. Sauger niemals in Wasser tauchen

Entsorgung der Akkus

Vor der Entsorgung des Gerätes Akkublock bitte ausbauen und getrennt entsorgen.

Bild 15

●Batteriefach in Pfeilrichtung aufschieben.
Halteband durchtrennen und Akkublock aus dem Gerät entnehmen.
Zuleitungen durchtrennen und zur Sicherheit Kabelenden mit Band zur Isolierung einzeln verkleben.

Ladeindikatoren lyser.

A BBHMOVE4N modelltöl:

BSH Hausgeräte Service GmbH

Zentralwerkstatt für kleine

Hausgeräte

Trautskirchener Strasse 6-8

90431 Nürnberg

Online Auftragsstatus, Filterbeutel-

Konfigurator und viele weitere Infos unter:

www.bosch-home.com

Reparaturservice, Ersatzteile &

Zubehör, Produkt-Informationen:

Tel.: [phone]

mailto:cp-servicecenter@

bshg.com

Wr sind an 365 Tagen rund um die Uhr erreichbar.

AT Österreich, Austria

BSH Hausgeräte

Gesellschaft mbH

Werkskundendienst

für Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: [phone]*

Fax: [phone]

mailto:vie-stoerungsannahme@

bshg.com

Hotline für Espresso-Geräte:

Tel.: [phone]*

www.bosch-home.at

*innerhalb Österreichs zum Regionaltarif

AU Australia

BSH Home Appliances Pty. Ltd.

7-9 Arco Lane

Werkskundendienst für

Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

mailto:ch-info.hausgeraete@

bshg.com

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

www.bosch-home.com

CY Cyprus, Kúπρος

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str.

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:bsh.service.cyprus@

cytanet.com.cy

Tel.: [phone]*

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU

über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

en

Bundesrepublik Deutschland siehe letzte Seite.

Ausland: Für dieses Gerät gelten die von der Vertretung unseres Hauses in dem Kaufland herausgegebenen Garantiebedingungen.

Einzelheiten hierüber teilt Ihnen der Händler, bei dem Sie das Gerät gekauft haben, auf Anfrage jederzeit mit.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall aber die Vorlage des Kaufbeleges erforderlich.

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen aus Deutschland:

Bosch-Infoteam

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Tel.: [phone] oder unter

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
2. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.
