BEDIENUNGSANLEITUNG DH40021 SIEMENS

Montage- und Gebrauchsanleitung

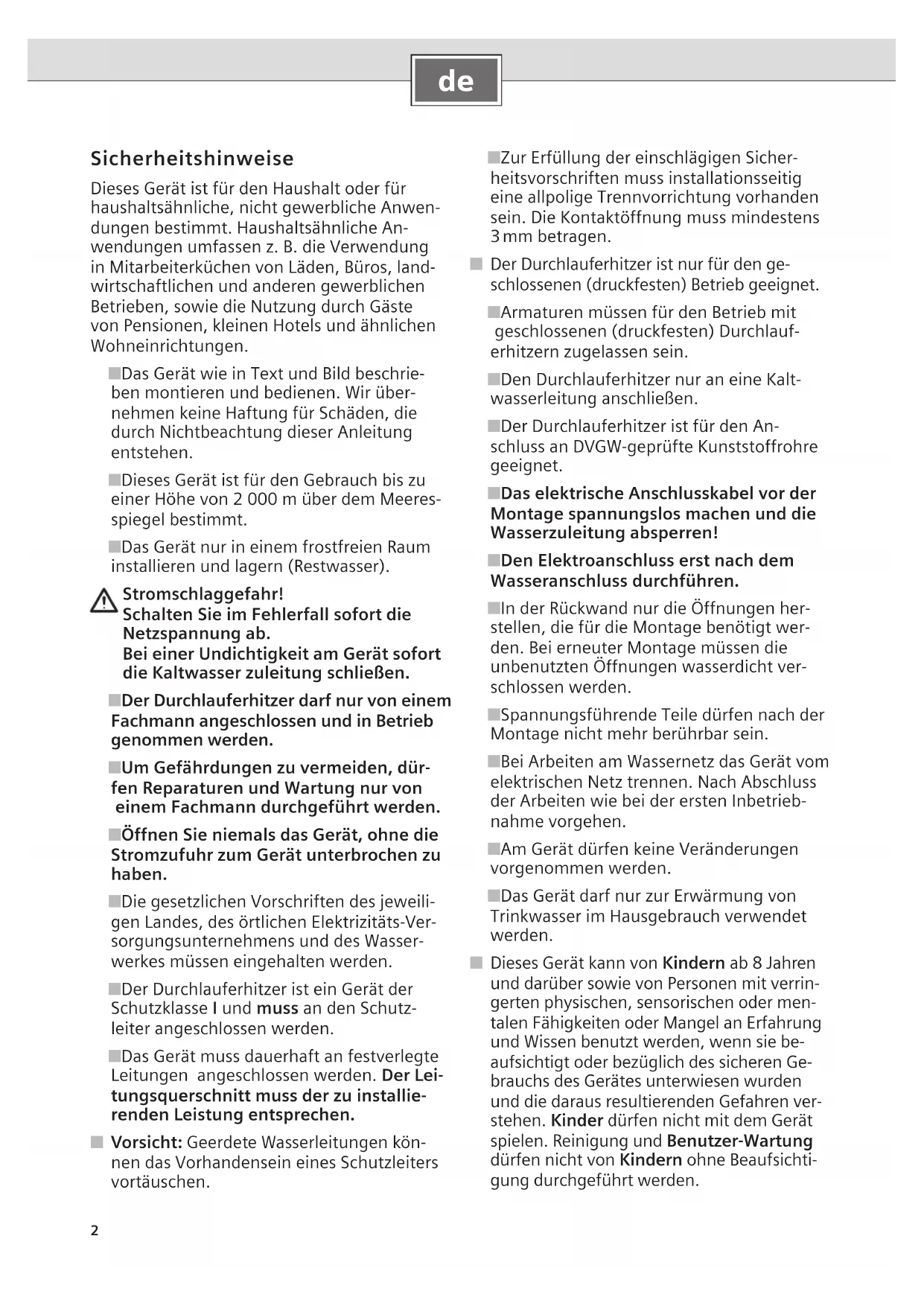

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
■ Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt.
Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Bei einer Undichtigkeit am Gerät sofort die Kaltwasser zuleitung schließen.

Der Durchlauferhitzer darf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.
Um Gefährdungen zu vermeiden, dürfen Reparaturen und Wartung nur von einem Fachmann durchgeführt werden.
- Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben.
Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
Der Durchlauferhitzer ist ein Gerät der Schutzklasse I und muss an den Schutzleiter angeschlossen werden.
Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.
Vorsicht: Geerdete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen.

Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.
Der Durchlauferhitzer ist nur für den geschlossenen (druckfesten) Betrieb geeignet.
Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauf-erhitzern zugelassen sein.
■ Den Durchlauferhitzer nur an eine Kaltwasserleitung anschließen.
Der Durchlauferhitzer ist für den Anschluss an DVGW-geprüfte Kunststoffrohre geeignet.
Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren!
■ Den Elektroanschluss erst nach dem Wasseranschluss durchführen.
In der Rückwand nur die Öffnungen herstellen, die für die Montage benötigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.
Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.
Bei Arbeiten am Wassernetz das Gerät vom elektrischen Netz trennen. Nach Abschluss der Arbeiten wie bei der ersten Inbetriebnahme vorgehen.
Am Gerät dürfen keine Veränderungen vorgenommen werden.
Das Gerät darf nur zur Erwärmung von Trinkwasser im Hausgebrauch verwendet werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

de

■Kinder vom Gerät fern halten.
Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
■Die Mischbatterie und das Warmwasserrohr können heiß werden. Kinder darauf hinweisen.

Herzlichen Glückwunsch zum Kauf dieses Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird.

Die Montage- und Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren!

Montageanleitung

Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Montage

I. Auspacken/Haube abnehmen

Gerät auspacken und auf Transportschäden kontrollieren.
■Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

II. Montagevorbereitung

Wichtig: Nur den beiliegenden Montagesatz verwenden.

Wasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.

Wandmontage

Der Durchlauferhitzer muss fest an der Wand montiert werden. Befestigen Sie ihn gegebenenfalls an den unteren Stellschrauben.
Der Wandabstand ist variabel. So können Unebenheiten der Wand ausgeglichen werden.
Die Tülle muss das Anschlusskabel eng umschließen. Wird sie bei der Montage beschädigt, müssen die Löcher wasserdicht verschlossen werden.

■ Keine Scheuermittel oder anlösende Reinigungsmittelverwenden.
■ Keinen Dampfreiniger benutzen.
Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen.

IV. Wasseranschluss

Der Durchlauferhitzer muss entlüftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute durchspülen.
■Unbedingt den Durchflussmengenbegrenzer im Kaltwasserzulauf einbauen.

v. Elektroanschluss

Die Netzanschlussklemme kann oben oder unten montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.

VI. Inbetriebnahme

Das Gerät stimmt mit IEC 61000-3-12 überein.

■ Prüfen Sie, ob bei niedrigem Wasserleitungsdruck die Stufell selbst beim gleichzeitigen Zapfen an mehreren Kaltwasserhähnen einschaltet. Wenn nicht, entfernen Sie den Durchflussbegrenzer (siehe Zusatzinformation A).
■ Erklären Sie dem Benutzer die Bedienung des Durchlauferhitzers.

A B Zusatzinformationen

Schaltet der Durchlauferhitzer aufgrund von zu geringem Wasserdruck in Ihrer Hausinstallation nicht auf volle Leistung, entfernen Sie den Durchflussbegrenzer (Bild A, 3.).
Vorrangschaltung für die Kombination mit Elektro-Speicherheizgeräten (Bild B).

Technische Daten

	DH12400	DH18400	DH21400	DH24400	DH40018	DH400021	DH40024
Nennleistung [kW]	13,2 18	21 24 18 21	24
Nennspannung	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~
Sparstellung e [kW]
1. Stufe - - - - 6 7 8
2. Stufe 8 12 14 16 12 14 16
Starkheizung II [kW]
1. Stufe - - - - 9 10,5 12
2. Stufe 12 18 21 24 18 21 24
Einschaltpunkt [l/min]
1. Stufe - - - - 4,0 4,5 5,0
2. Stufe 3,6 5,0 5,8 6,6 5,0 5,8 6,6
Mischwasser [l/min] bei Nennleistung von ca. 38 °C 6,6 9,9 11,6 13,2 9,9 11,6 13,2 von ca. 50 °C (Zulauftemperatur 12 °C)	4,5 6,8	7,9 9,1 6,8	7,9 9,1
Mindestfließdruck am Gerät* [MPa (bar)]
mit Durchflussbegrenzer	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
ohne Durchflussbegrenzer	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C [Ωcm]	≥800	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300
Nenndruck [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Maximal zulässige Zulauf-Temperatur [°C]	20 20 20 20 20 20
Energieeffizienzklasse	A	A	A	A	A	A	A
Lastprofil	S	S	S	S	S	S	S
Jahresenergieverbrauch [kWh]	480 481	483 483 481	483 483
Täglicher Stromverbrauch [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Schallleistungspegel [dB]	15 15 15 15 15
Warmwasserbereitungs-Energieeffizienz [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

* Hierzu kommt noch der Druckabfall an der Mischbatterie.

Abmessungen

Sonderzubehör

Rohrbausatz BZ 45U20: Zur Verwendung des Durchlauf-erhitzers als Untertischgerät.
Vorrangschalter (Lastabwurfrelais) BZ 45L21: Für den Betrieb mit Vorrangschaltung.
■ Montageset BZ 45K23: Für Aufputzinstallation.

Gebrauchsanleitung

Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Wichtig: Das Gerät niemals Frost aussetzen!

Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab!

■Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen.

Gerät kennenlernen

Der Durchlauferhitzer erwärmt das Wasser, während es durch das Gerät fließt. Nur in dieser Zeit verbraucht das Gerät Strom.

Bedienelemente

Ihr Durchlauferhitzer hat zwei Heizstufen:

e Sparstufe – zwei Drittel Leistung

II Starkheizung – volle Leistung

Stufe e ist die ideale Einstellung für:

Waschbecken

Dusche

Bidet

Stufe II benutzen Sie bei Verwendung einer Thermostatbatterie, für hohe Temperaturen oder große Wassermengen, z.B.

Geschirrspülen

Putzen

Wannenbad

Gerät bedienen

Warmwasserhahn öffnen

Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird (Bild E, 1.). Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen.

Hinweis (nicht bei DH12...): Bei nur wenig geöffnetem Warmwasserhahn arbeitet der Durchlauferhitzer in beiden, vorgewählten Stufen (e, II) mit halber Leistung. Bei ganz geöffnetem Warmwasserhahn arbeitet das Gerät mit voller, vorgewählter Leistung.

Wassertemperatur erhöhen

Warmwasserhahn etwas schließen (Bild E, 2.).

Wassertemperatur senken

Kaltwasserhahn öffnen (Bild E, 3.).

Inbetriebnahme nach Wasserabschaltung

■ Gerät spannungslos machen
(Sicherungen in der Hausinstallation herausdrehen).
Warmwasserhahn so lange öffnen, bis die Luft aus der Leitung entwichen ist.
■Sicherungen wieder eindrehen.

Das Gerät ist betriebsbereit.

Energie sparen

Bei Temperaturwählerstellung „e“ wird das Gerät am wirtschaftlichsten betrieben.

Bei Handwaschbecken: Eckregulierventil so weit öffnen, dass sich nur die kleine Heizleistung einschaltet.

Winterbetrieb

Hinweis: Im Winter kann es vorkommen, dass die Zulauftemperatur des Wassers sinkt und dadurch die gewünschte Auslauftemperatur nicht mehr erreicht wird.

Um diese Temperaturabsenkung auszugleichen, bitte die Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird.

Reinigung

Das Gerät nur feucht abwischen.

Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

Hinweis: Das Gerät muss normalerweise nicht entkalkt werden. Bei extrem hartem Wasser und häufigem Zapfen von sehr heißem Wasser kann das Gerät aber verkalken. Wenden Sie sich an unseren Kundendienst.

Reparaturen dürfen nur vom Fachmann durchgeführt werden. Sie setzen sich großer Gefahr aus, wenn das Gerät unsachgemäß repariert wird.

Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hinweise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.

Störung Ursache Behebung Wer
Zu geringer Durchfluss von Wasser. Das Gerät schaltet nicht ein.	Das Sieb im Wasserhahn oder im Duschkopf ist verstopft.	Das Sieb entnehmen und reinigen oder entkalken.	Kunde
	Das Sieb im Eckregulierventil ist verstopft.	Das Sieb durch einen Fachmann reinigenlassen.	Fachmann
	Das Eckregulierventil ist verstopft.	Warmwasserhahn ganz öffnen und Eckregulierventil mehrmals auf- und zudrehen. Anschließend das Sieb am Wasserhahn reinigen.	Kunde
Das Wasser wird nicht ausreichend warm.	Die Sicherung in der Haus-installation hat ausgelöst.	Die Sicherung in der Haus installation überprüfen.	Kunde
	Der Sicherungsautomat im Gerät hat ausgelöst.	Den Sicherungsautomaten im Gerät durch einen Fachmann überprüfen lassen. Die erlaubte Zulauftemperatur kontrollieren.	Fachmann
	Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauf - temperatur.	Durchfluss am Wasserhahn reduzieren.	Kunde
		Durch einen Fachmann: den Durchfluss über das Eckventil regulieren lassen. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen.	Fachmann
	Die zweite Stufe im Gerät schaltet nicht ein (das hörbare „Klicken“ fehlt).	Das Sieb im Wasserhahn entnehmen und reinigen oder entkalken.	Kunde
		Das Sieb im Eckregulierventil reinigen(Bild A, 4.).	Fachmann
Der Durchlauferhitzer schaltet während der Wasserentnahme ab, die Wassertemperatur sinkt.	Quellende Dichtung im Warmwasserhahn	Im Warmwasserhahn eine nicht quellende Dichtung einsetzen.	Kunde
Winterbetrieb: Die gewünschte Auslauftemperatur wird im Winter nicht mehr erreicht.	Die Zulauftemperatur ist gesunken.	Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird.	Kunde

Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen.

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an.

Sie finden die Nummern auf der Innenseite der aufklappbaren Bedienblende des Durchlauferhitzers.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and elec tronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Diese Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter

[e-mail]

Nur für Deutschland gültig!
