INSTRUKCJA OBSŁUGI DH40021 SIEMENS

Instrukcja montażu i użytkowania

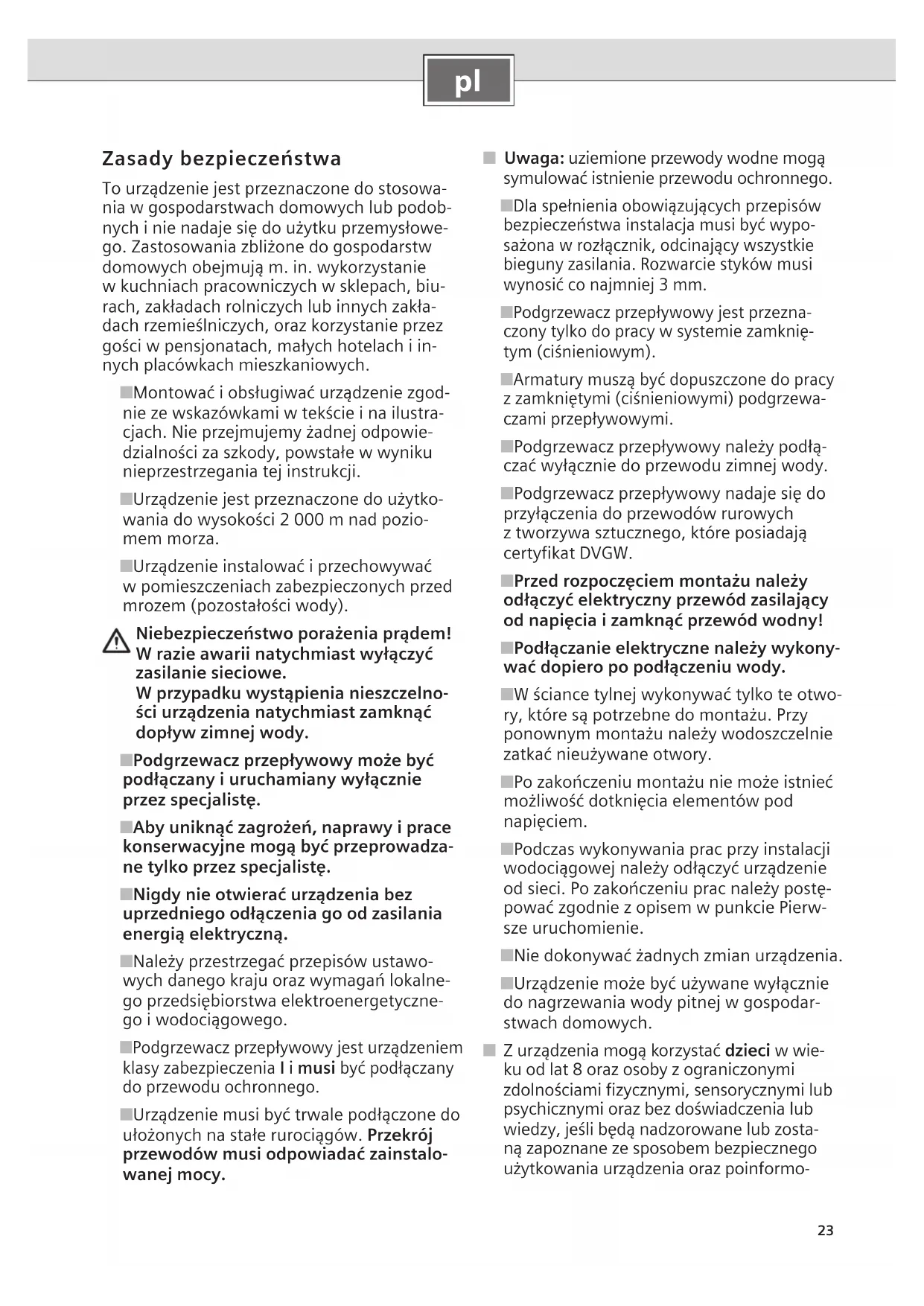

Zasady bezpieczeństwa

To urządzenie jest przeznaczone do stosowania w gospodarstwach domowych lub podobnych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospodarstw domowych obejmują m. in. wykorzystanie w kuchniach pracowniczych w sklepach, biurach, zakładach rolniczych lub innych zakładach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych hotelach i innych placówkach mieszkaniowych.

Montować i obsługiwać urządzenie zgodnie ze wskazówkami w tekście i na ilustracjach. Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji.
■ Urządzenie jest przeznaczone do użytkowania do wysokości 2 000 m nad poziomem morza.
■ Urządzenie instalować i przechowywać w pomieszczeniach zabezpieczonych przed mrozem (pozostałości wody).

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe. W przypadku wystąpienia nieszczelności urządzenia natychmiast zamknąć dopływ zimnej wody.

Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę.

Aby uniknąć zagrożeń, naprawy i prace konserwacyjne mogą być przeprowadzane tylko przez specjalistę.

Nigdy nie otwierać urządzenia bez uprzedniego odłączenia go od zasilania energią elektryczną.

Należy przestrzegać przepisów ustawowych danego kraju oraz wymagań lokalnego przedsiębiorstwa elektroenergetycznego i wodociągowego.

Podgrzewacz przepływowy jest urządzeniem klasy zabezpieczenia I i musi być podłączany do przewodu ochronnego.

Urzadzenie musi być trwale podłączone do ułożonych na stałe rurociągów. Przekrój przewodów musi odpowiadać zainstalowanej mocy.

Uwaga: uziemione przewody wodne mogą symulować istnienie przewodu ochronnego.

Dla spełnienia obowiązujących przepisów bezpieczeństwa instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wynosić co najmniej 3 mm.

Podgrzewacz przepływowy jest przeznaczony tylko do pracy w systemie zamkniętym (ciśnieniowym).

Armatury muszą być dopuszczone do pracy z zamkniętymi (ciśnieniowymi) podgrzewaczami przepływowymi.

Podgrzewacz przepływowy należy podłączać wyłącznie do przewodu zimnej wody.

Podgrzewacz przepływowy nadaje się do przyłączenia do przewodów rurowych z tworzywa sztucznego, które posiadają certyfikat DVGW.

■ Przed rozpoczęciem montażu należy odłączyć elektryczny przewód zasilający od napięcia i zamknąć przewód wodny!

Podłączanie elektryczne należy wykonywać dopiero po podłączeniu wody.

W ściance tylnej wykonywać tylko te otwo- ry, które są potrzebne do montażu. Przy ponownym montażu należy wodoszczelnie zatkać nieużywane otwory.

Po zakończeniu montażu nie może istnieć możliwość dotknięcia elementów pod napięciem.

Podczas wykonywania prac przy instalacji wodociągowej należy odłączyć urządzenie od sieci. Po zakończeniu prac należy postępować zgodnie z opisem w punkcie Pierwsze uruchomienie.

Nie dokonywać żadnych zmian urządzenia.

Urządzenie może być używane wyłącznie do nagrzewania wody pitnej w gospodarstwach domowych.

Z urządzenia mogą korzystać dzieci w wieku od lat 8 oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub psychicznymi oraz bez doświadczenia lub wiedzy, jeśli będą nadzorowane lub zostaną zapoznane ze sposobem bezpiecznego użytkowania urządzenia oraz poinformo-

pl

wane o zagrożeniach związanych z urządzeniem. Dzieci nie mogą wykorzystywać urządzenia do zabawy. Nie wolno powierzać dzieciom bez nadzoru prac związanych z czyszczeniem i konserwacją urządzenia.

Nie dopuszczac dzieci do urządzenia.
Nadzorować dzieci, aby zapobiec bawieniu się urządzeniem.

Bateria i rura ciepłej wody mogą się bardzo nagrzewać. Pouczyć o tym dzieci.
Nie używać środków do szorowania lub rozpuszczalników.
■Nie używać myjek parowych.
■ Usuwanie osadu kamienia z urządzenia może być dokonywane wyłącznie przez specjalistów.

Serdecznie gratulujemy nabycia urządzenia produkcji firmy Siemens. Nabyli Państwo wysokiej jakości urządzenie, które na pewno przyniesie Państwu wiele pożytku.

Prosimy uważnie przeczytać niniejszą instrukcję montażu obsługi i stosować się do niej! Instrukcję należy zachować do późniejszego wykorzystania!

Instrukcja montażu

Montaż podgrzewacza przepływowego należy przeprowadzać zgodnie z opisem w ilustrowanej części. Należy przestrzegać wskazówek w tekście.

Strony z ilustracjami znajdują się w środku instrukcji.

Montaż

I. Rozpakowanie/zdejmowanie pokrywy

■ Urządzenie rozpakować i sprawdzić, czy nie posiada uszkodzeń powstałych w czasie transportu.
Opakowanie i stare urządzenie usunąć w sposób zgodny z przepisami o ochronie środowiska.

II. Przygotowanie do montażu

Ważne: Używać tylko dołączonego zestawu montażowego.

Odciąć przewód zasilający wodą. Przyłącze elektryczne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki.

III. Montaż na ścianie

Podgrzewacz przepływowy musi być zamontowany na stałe na ścianie. W takim przypadku zamocować go na dolnych śrubach mocujących.
Odległość od ściany jest różna. W taki sposób można wyrównać nierówności ściany.
Tulejka ochronna musi ciasno obejmować przewód elektryczny. W przypadku uszkodzenia tulejki przy montażu, należy zaślepić otwory wodoszczelnie.

IV. Przyłącze wody

Przepływowy ogrzewacz wody musi być odpowietrzony. Kran ciepłej wody całkowicie odkręcić i przez 1 minutę urządzenie płukać.
Ogranicznik przepływu montować zawsze w dopływie zimnej wody.

v. Przyłącze elektryczne

■ Przyłączeniowy zacisk sieciowy może być zamontowany na górze lub na dole. Izolacja zewnętrzna (płaszcz) kabla przyłączeniowego musi sięgać przynajmniej na 40 mm wgląb urządzenia.

Wskazówki instalacyjne

Instalacja urządzeń nie posiadających gotowego wtyku sieciowego musi zostać wykonana przez operatora sieci lub przez autoryzowany zakład specjalistyczny, który po- może w uzyskaniu zezwolenia właściwego operatora sieci na instalację tego urządzenia.

VI. Uruchomienie

Urządzenie spełnia wymagania normy IEC 61000-3-12.

Sprawdzić, czy przy niskim ciśnieniu wody w sieci wodociągowej stopień grzejny II włącza się nawet przy równoczesnym otwarciu kilku zaworów czerpalnych zimnej wody. Jeżeli nie, należy usunąć ogranicznik przepływu (patrz informacja dodatkowa A).
■ Proszę wyjaśnić użytkownikowi obsługę podgrzewacza przepływowego.

A B Informacje dodatkowe

Jeżeli podgrzewacz nie włącza swojej pełnej mocy z powodu zbyt niskiego ciśnienia w domowej sieci wodociągowej, należy usunąć ogranicznik przepływu (rysunek A, 3.).
Włączanie priorytetu dla kombinacji z akumulacyjnym grzejnikiem elektrycznym (rysunek B).

Dane techniczne

	DH12400	DH18400	DH21400	DH24400	DH400	DH400	DH40024
Moc znamionowa [kW]	13,2 18	21 24 18 21	24
Napięcie znamionowe	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~
Nastawienie oszczędne e [kW]
1. stopień — — — 6 7 8
2. stopień 8 12 14 16 12 14 16
Mocne grzanie II [kW]
1. stopień — — — 9 10,5 12
2. stopień 12 18 21 24 18 21 24
Punkt włączania [l/min]
1. stopień — — — 4,0 4,5 5,0
2. stopień 3,6 5,0 5,8 6,6 5,0 5,8 6,6
Natężenie przepływu wody mieszanej [l/min] przy mocy znamionowej dla ok. 38 °C 6,6 9,9 11,6 13,2 9,9 11,6 dla ok. 50 °C (temperatura wody dopływowej 12 °C)	4,5 6,8	7,9 9,1 6,8	7,9 9,1
Minimalne ciśnienie na urządzeniu* [MPa (bary)]
z ogranicznikiem przepływu	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
bez ogranicznika przepływu	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Zakres stosowania dla wody o oporności elektrycznej właściwej w temperaturze 15 °C [Ωcm]	≥800	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300
Ciśnienie znamionowe [MPa (bary)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Maksymalna dopuszczalna temperatura dopływu [°C]	20 20	20 20 20 20	20
Klasa wydajności energetycznej	A	A	A	A	A	A	A
Profil obciążenia	S	S	S	S	S	S	S
Roczne zużycie energii [kWh]	480 481	483 483 481	483 483
Codzienne zużycie prądu [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Poziom mocy akustycznej [dB]	15 15 15	15 15 15 15	15
Wydajność energetyczna przygotowywania ciepłej wody [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

* Tutaj należy uwzględnić dodatkowo spadek ciśnienia na baterii mieszającej

Wymiary

Wyposażenie dodatkowe

Zestaw kształtek i złączek rurowych BZ 45U20: do zamontowania podgrzewacza przepływowego pod umywalką.
■ Wyłącznik pierwszeństwa (przekaźnik odciążania) BZ 45L21: Do pracy z włączaniem pierwszeństwa.
Zestaw montażowy BZ 45K23: dla instalacji natynkowej.

Instrukcja użytkowania

Przeczytać szczegółowe zasady bezpieczeństwa na początku niniejszej instrukcji i bezwzględnie ich przestrzegać!

■ Ważne: Nigdy nie narażać urządzenia na działanie mrozu!

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe.

W przypadku wystąpienia nieszczelności urządzenia natychmiast zamknąć dopływ zimnej wody.

Zapoznawanie się z urządzeniem

Przepływowy podgrzewacz wody podgrzewa wodę w czasie jej przepływu przez urządzenie. Tylko w tym czasie urządzenie pobiera prąd elektryczny.

Elementy obsługi

Pański podgrzewacz przepływowy posiada dwa stopnie grzejne: e stopień oszczędny – dwie trzecie mocy całkowitej II mocne podgrzewanie – pełna moc całkowita

Stopień e jest idealnym nastawieniem przy korzystaniu z ciepłej wody w takich urządzeniach jak:

umywalka

natrysk

bidet

Stopień II stosować w przypadku baterii z termostatem, zapotrzebowania na wodę o wysokiej temperaturze, albo na dużą ilość ciepłej wody, np.

zmywanie naczyń

sprzątanie

kąpiel w wannie

Obsługiwanie urządzenia

Zawór ciepłej wody całkowicie otworzyć

Podgrzewacz przepływowy włącza się automatycznie i podgrzewa wodę, jeżeli zawór ciepłej wody jest otwarty (rysunek E, 1.).

Po zamknięciu zaworu ciepłej wody urządzenie samo się wyłącza.

Wskazówka (nie dla DH12...): Jeżeli zawór ciepłej wody otwarty jest tylko trochę, podgrzewacz przepływowy pracuje w każdym z wybranych stopni (e, II) z połową mocy. Jeżeli zawór ciepłej wody otwarty jest całkowicie, urządzenie pracuje z całą mocą, na jaką zostało wstępnie nastawione.

Podwyższanie temperatury wody

Zawór ciepłej wody przymknąć trochę (rysunek E, 2.).

Obniżanie temperatury wody

Otworzyć zawór zimnej wody (rysunek E, 3.).

Uruchomienie urządzenia po wyłączeniu dopływu wody

■ Urządzenie wyłączyć spod napięcia (wykręcić bezpieczniki domowej sieci elektrycznej).
Zawór ciepej wody otworzyć na tak długo, aż powietrze wypchnięte zostanie całkowicie z przewodów rurowych.
Bezpieczniki ponownie wkręcić.

Urządzenie jest gotowe do pracy.

Oszczędność energii

Używać możliwie często stopień oszczędny „e”. Kątowy zawór regulacyjny przy umywalce otworzyć tak daleko, aby włączał się tylko niski stopień grzejny.

Praca w zimie

Wskazówka: W zimie może dojść do spadku temperatury wody zasilającej, co powoduje, że niemożliwe jest osiągnięcie wymaganej temperatury na wylocie.

Aby skompensować ten spadek temperatury należy na tyle zredukować strumień wody pobieranej z armatury, aż osiągnięta zostanie wymagana temperatura ciepłej wody.

Czyszczenie

Urządzenie wycierać wilgotną ścierką.

Nie używać żadnych ostrych, ani szorujących środków czyszczących!

Wskazówka: W normalnym przypadku nie trzeba usuwać z urządzenia kamienia kotłowego. Jeżeli woda jest bardzo twarda i przy częstym poborze bardzo gorącej wody może odłożyć się w urządzeniu kamień kotłowy. Proszę zwrócić się do autoryzowanego punktu serwisowego naszej firmy.

Serwis

W przypadku wezwania serwisu proszę podać numery E-Nr. i FD-Nr. urządzenia. Numery te można znaleźć na wewnętrznej stronie odchylanego pulpitu obsługi podgrzewacza przepływowego.

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytem sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Wytyczna ta określa ramy obowiązującego w całej Unii Euro pejskiej odbioru i wtórnego wykorzystania starych urządzeń.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Co zrobić w przypadku zakłócenia?

Uwaga!

Naprawę urządzeń elektrycznych może przeprowadzić tylko i wyłącznie wykwalifikowany specjalista. Niefachowo przeprowadzone naprawy mogą wywołać poważne niebezpieczeństwa zagrażające użytkownikowi.

Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepotrzebnego wzywania serwisu.

Usterka Przyczyna Środki zaradcze	Kto
Przepływ wody jest zbyt mały. Urządzenie nie włącza się.	Zatkane sitko w zaworze wody lub w głowicy natryskowej.	Wyjąć sitko i oczyścić go albo usunąć kamień.	Klient
	Sitko w kątowym zaworze regula-cyjnym jest zatkane.	Zlecić specjalisićie oczyszczenie sitka. Specjalista
	Kątowy zawór regulacyjny jest zatkany.	Zawór ciepłej wody całkowicie otwo-rzyć, a następnie kilkakrotnie otwo-rzyć i zamknąć kątowy zawór regula-cyjny. Na zakończenie wyczyścić sitko w zaworze wodnym.	Klient
Woda nie staje się wystarczająco ciepła.	Zadziałał bezpiecznik instalacji domowej.	Sprawdzić bezpiecznik instalacji domowej.	Klient
	Zadziałał bezpiecznik samoczynny urządzenia.	Zlecić specjalisićie sprawdzenie bez-piecznika samoczynnego urządzenia. Sprawdzić dopuszczalną temperaturę zasilania.	Specjalista
	Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska temperatura wody zimnej na zasilaniu.	Zredukować przepływ przy zaworze wodnym.	Klient
		Przez specjalistę: zlecić regulację strumienia przepływu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy	Specjalista
	Drugi stopień pracy urządzenia nie włącza się (brak słyszalnego "kliknięcia").	Sitko z zaworu wodnego wykręcić i wyczyścić lub usunąć nagromadzony kamień.	Klient
		Wyczyścić sitko w regulacyjnym zaworze kątowym (rysunek A, 4.).	Specjalista
W czasie poboru wody podgrze-wacz przepływowy wyłącza się, a temperatura wody spada.	Uszczelka pęczniejąca w zaworze wody ciepłej	W zaworze wody ciepłej montować niepęczniejące uszczelki.	Klient
Praca w zimie: w zimie nie jest już osiągana wy-magana temperatura na wylocie.	Spadła temperatura zasilania. Na tyle	zredukować strumień wody, pobieranej z armatury, aż osiągnięta zostanie wymagana temperatura cie-płej wody.	Klient

Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis.

Gwarancja

Urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedłożenie dowodu kupna urządzenia. Zastrzega się prawo wprowadzania zmian.

Warunki gwarancji

Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów”.

Zmiany zastrzeżone.
