РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DH40021 SIEMENS

Инструкция по монтажу и эксплуатации

Uputstvo za montažu i upotrebu

Upute za montažu i uporabu

Указания по технике безопасности

Данный прибор предназначен только для домашнего или бытового, не для промышленного использования. Бытовое использование включает в себя, например, использование в кухнях для сотрудников в магазинах, офисах, на сельскохозяйственных и прочих производственных предприятиях, а также использование постоянцами пансионов, небольших гостиниц и схожих мест проживания.

Установить и обслуживать прибор, как описано в тексте и изображено на рисунке. Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.
Данный прибор предназначен для применения на высоте до 2 000 м над уровнем моря.
Устанавливать и хранить прибор только в защищенном от мороза месте (остатки воды).

Опасность поражения током! В случае сбоя немедленно отключить прибор от сети.

При нарушении герметичности при- бора немедленно закрыть подачу холодной воды.

■ Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.
Во избежание опасности ремонт и техобслуживание прибора должны проводиться только квалифицированным специалистом.
Никогда не открывать прибор, не отключивпитание.

Соблюдать законодательные нормы страны, местного предприятия по снабжению электроэнергией и водоканала.

■ Проточный нагреватель – это прибор с классом защиты I, он должен быть подключен к защитному проводу.
Прибор должен быть постоянно под- ключенным к фиксированным линиям. Поперечное сечение труб должно соответствовать запланированной мощности.

Осторожно: заземленные водопроводы могут имитировать наличие защитного провода.
Для выполнения соответствующих норм техники безопасности на месте установки должно быть всеполюсное разделяющее устройство. Раствор контактов должен составлять минимум 3 мм.
■ Проточный нагреватель предназначен только для замкнутой (герметичной) эксплуатации.
Арматура должна иметь допуск для эксплуатации с замкнутым (герметичным) проточным нагревателем.
■ Проточный водонагреватель подсоединять только к трубопроводу холодной воды.
Данный нагреватель можно подключать к пластмассовым трубам, выдержавшим DVGW-тест.
Перед монтажом обеспечить электрический соединительный кабель и перекрыть водопровод!
Выполнять подключение электропроводки только после подключения воды.
В задней стенке делать только отверстия необходимые для монтажа. При повторном монтаже необходимо герметично закрыть ненужные отверстия.
■ После монтажа не прикасаться к токо- проводящим частям.
При выполнении работ в сети водоснабжения отсоединить прибор от электросети. По завершении работ действовать, как при первом вводе в эксплуатацию.
■ Не допускается вносить изменения в прибор.
Прибор может использоваться только для нагрева питьевой воды в домашних условиях.
Данный прибор может использоваться детьми от 8 лет и старше, а также людьми с ограниченными физическими, сенсорными или ментальными способностями или с недостатком опыта и знаний, если они находятся под присмотром, или если их научили безопасному

обращению с прибором, и они понимают исходящие от него опасности. Детям нельзя играть с прибором. Очистка и пользовательское техобслуживание не подлежат выполнению детьми без присмотра.

■ Не подпускайте детей близко к прибору.
■ Присматривайте за детьми, чтобы они не играли с прибором.

Смеситель и труба для горячей воды могут нагреваться. Укажите детям на это.

Не используйте абразивные средства или чистящие средства-растворители.
■ Не используйте приспособления для очистки паром.
Удаление накипи с прибора должно осуществляться только квалифицированным специалистом.

Поздравляем вас с покупкой данного прибора от фирмы Siemens. Вы приобрели высококачественное изделие, способное вас порадовать.

Пожалуйста, внимательно прочтите инструкцию по монтажу и эксплуатации перед началом использования и сохраните его!

Инструкция по монтажу

Монтируйте проточный нагреватель, как описано на рисунках. Соблюдайте указания в тексте.

Страницы с рисунками Вы найдете в середине руководства.

Монтаж

Распаковать/снять кожух

Распакуйте нагреватель и убедитесь, что во время транспортировки он не был поврежден.
Утилизацию упаковки и отслужившего свой срок старого нагревателя (если таковой имеется) проведите в соответствии с указаниями предписаний по защите окружающей среды.

Подготовка монтажа

Важно: использовать только прилагаемый монтажный набор.

Перекрыть подачу воды. Электрическое подсоединение (соединительный кабель) должно быть обесточено. Выкрутить или выключить предохранители.

Настенный монтаж

■ Проточный нагреватель должен быть прочно прикреплен к стене. Если необходимо, то его можно дополнительно прикрепить внизу установочными винтами.
Расстояние от задней стенки нагревателя до стены помещения можно регулировать, что дает возможность скомпенсировать неровности стены.
Насадка должна плотно охватывать кабель. Если при монтаже она будет повреждена, то образовавшиеся отверстия следует герметично заделать.

Подвод воды

Из прямоточного водоподогревателя необходимо удалить воздух. Для этого необходимо полностью открыть кран горячей воды и промыть агрегат в течение 1 минуты.
- Обязательно устанавливать ограничитель потока в трубопровод холодной воды.

Электроподключение

Клемма для подключения сетевого питания может быть установлена сверху или снизу. Оболочка соединительного кабеля должна входить в устройство минимум на 40 мм.

Указание по монтажу

Монтаж не готовых к подключению приборов выполняется соответствующим сетевым поставщиком или авторизованной специализированной компанией, которая поможет вам и в получении согласия на монтаж прибора от соответствующего сетевого поставщика.

Ввод в эксплуатацию

Устройство соответствует стандарту IEC 61000-3-12.

Проверьте, включается ли ступень II при низком гидравлическом давлении в водопроводе даже в случае одновременного отбора воды из нескольких кранов холодной воды. Если нет, то ограничитель потока следует убрать (описание процесса Вы найдете в разделе дополнительной информации, рисунок A).

- Объясните пользователю, как обращаться с нагревателем.

В Дополнительная информация

Если проточный нагреватель из-за слишком низкого гидравлического давления в водопроводе не включается на полную мощность, то следует убрать встроенный в арматуру ограничитель потока (рисунок А, 3.).
Схема приоритетного включения для комбинации нагревателя с электрическими бойлерами (рисунок В).

Обезвоздушивать 1 минуту!

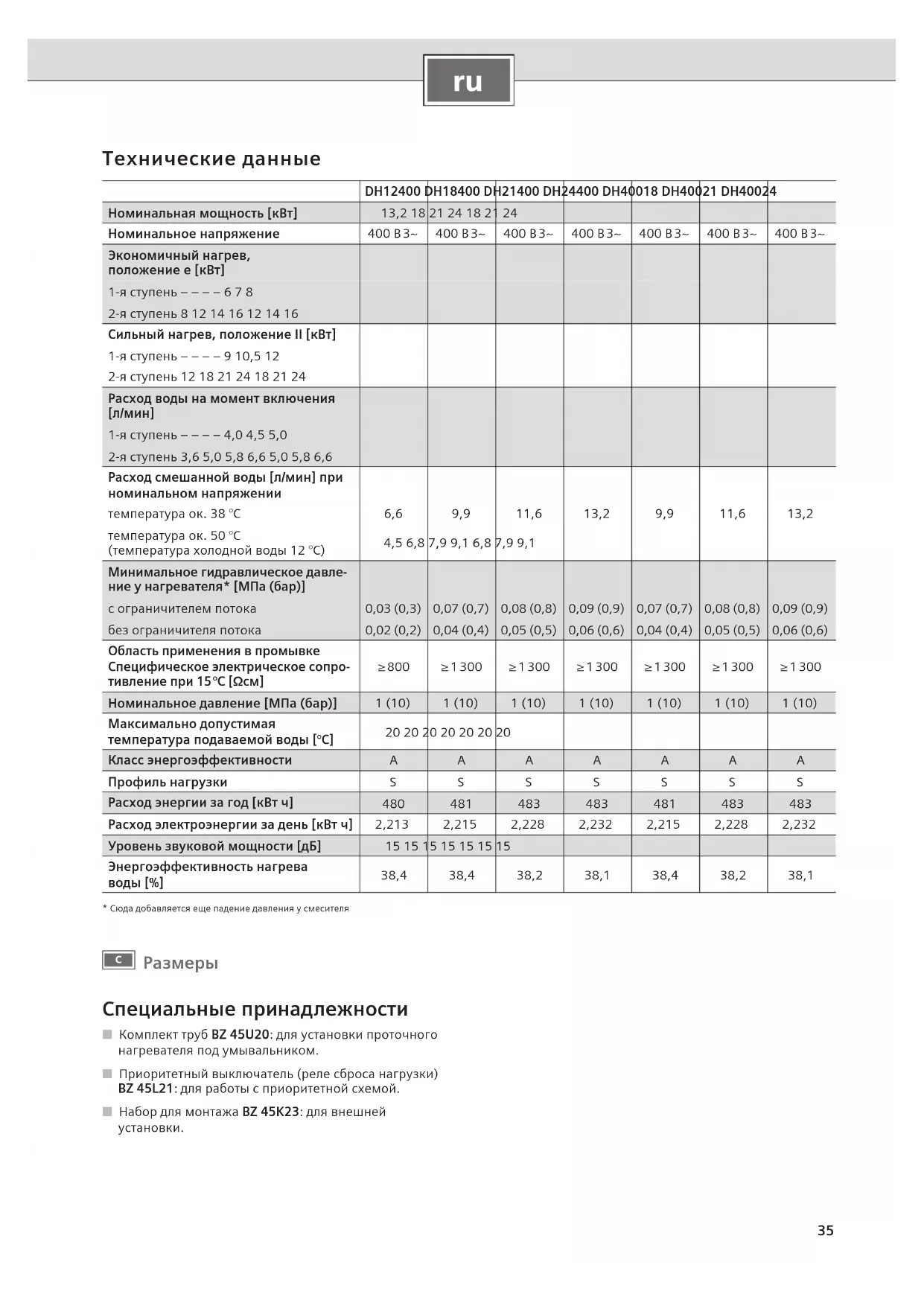

	DH12400	DH18400	DH21400	DH24400	DH40018	DH40021	DH40024
Номинальная мощность [кВт]	13,2 18	21 24 18 21	24
Номинальное напряжение	400 В 3~	400 В 3~	400 В 3~	400 В 3~	400 В 3~	400 В 3~	400 В 3~
Экономичный нагрев,положение е [кВт]
1-я ступень — — — 6 7 8
2-я ступень 8 12 14 16 12 14 16
Сильный нагрев, положение II [кВт]
1-я ступень — — — 9 10,5 12
2-я ступень 12 18 21 24 18 21 24
Расход воды на момент включения[л/мин]
1-я ступень — — — 4,0 4,5 5,0
2-я ступень 3,6 5,0 5,8 6,6 5,0 5,8 6,6
Расход смешанной воды [л/мин] приноминальном напряжениитемпература ок. 38 °C	6,6	9,9	11,6	13,2	9,9	11,6	13,2
температура ок. 50 °C(температура холодной воды 12 °C)	4,5 6,8	7,9 9,1 6,8	7,9 9,1
Минимальное гидравлическое давление у нагревателя* [МПа (бар)]с ограничителем потока	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
без ограничителя потока	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Область применения в промывкеСпецифическое электрическое сопротивление при 15°C [Ωсм]	≥800	≥1300	≥1300	≥1300	≥1300	≥1300	≥1300
Номинальное давление [МПа (бар)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Максимально допустимаятемпература подаваемой воды [°C]	20 20 20	20 20 20 20	20
Класс энергоэффективности	A	A	A	A	A	A	A
Профиль нагрузки	S	S	S	S	S	S	S
Расход энергии за год [кВт ч]	480	481	483	483	481	483	483
Расход электроэнергии за день [кВт ч]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Уровень звуковой мощности [дБ]	15 15 15	15 15 15 15	15
Энергоэффективность нагреваводы [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

* Сюда добавляется еще падение давления у смесителя

Размеры

Специальные принадлежности

Комплект труб BZ 45U20: для установки проточного нагревателя под умывальником.
Приоритетный выключатель (реле сброса нагрузки) BZ 45L21: для работы с приоритетной схемой.
Набор для монтажа BZ 45K23: для внешней установки.

Инструкция по эксплуатации

Пожалуйста, прочтите и соблюдайте подробные указания по безопасности в начале данной инструкции!

Важно: Никогда не подвергайте прибор воздействию мороза!

Опасность удара током!

В случае сбоя немедленно отключить прибор от сети.

При негерметичности прибора немедленно перекройте подачу холодной воды.

Ознакомление с прибором

В проточном нагревателе вода нагревается за то время, пока она по нему протекает. И только в это время нагреватель потребляет электроэнергию.

Элементы управленияе

У Вашего проточного нагревателя имеется две ступени нагрева:

e ступень экономичного нагрева: нагреватель потребляет две трети общей мощности,

II сильный нагрев: нагреватель работает на полную мощность.

Ступень е идеально подходит для нагревания воды для

умывальника,

душа,

биде.

Ступень II включается при использовании смесителя с термостатом, для нагревания воды до высокой температуры или при потребности в большом количестве горячей воды, например, для

мытья посуды,

влажной уборки,

наполнения ванны.

Управление прибором

Откройте кран горячей воды

Проточный нагреватель включается и нагревает воду, как только открывается кран горячей воды (рисунок E, 1.). Он выключается, как только кран горячей воды закрывается.

Указания (к DH12... не относится): Если кран горячей воды лишь немного приоткрыт, то в этом случае проточный нагреватель работает как при установленной ступени нагрева e, так e–II, с потреблением половины заданной мощности. При полностью открытом кране горячей воды нагреватель работает на полную мощность.

Повышение температуры

нагрева воды

Слегка прикройте кран горячей воды (рисунок Е, 2.).

Понижение температуры нагрева воды

Откройте кран холодной воды (рисунок Е, 3.).

Ввод в эксплуатацию после отключения воды

Отключите нагреватель от сети (вывинтите предохранители на распределительном щите).
Откройте кран горячей воды и подождите, пока из водопровода не выйдет весь воздух.
Снова ввинтите предохранители.

Нагреватель готов к работе.

Экономия электроэнергии

Как можно чаще пользуйтесь экономичной ступенью нагрева„e".

В случае с умывальником открывайте угловой регулирующий клапан настолько, чтобы нагреватель работал с наименьшим потреблением мощности.

Зимний режим

Указание: в зимнее время температура воды на входе может понижаться, и в результате этого не будет достигнута нужная температура на выходе.

- Чтобы компенсировать понижение температуры, необходимо уменьшать количество воды с помощью крана до тех пор, пока не будет достигнута необходимая температура горячей воды.

Чистка нагревателя

Поверхность нагревателя следует лишь протирать влажной тряпкой. Ни в коем случае не используйте для чистки острые предметы или абразивные чистящие средства!

Указания: При обычных обстоятельствах нагреватель не нужно очищать от накипи. Но в случае с очень жёсткой водой и при частом отборе очень горячей воды нагреватель может покрыться накипью. Если это случилось, то обращайтесь в нашу сервисную службу.

Сервисная служба

При вызове сервисной службы назовите E-No и FD-No Вашего нагревателя.

Вы найдёте эти номера с обратной стороны откидной крышки нагревателя.

Неисправность, что делать?

Внимание!

Любые работы по ремонту должны выполняться только специалистами. Неквалифицированно отремонтированный нагреватель может стать для Вас источником серьезной опасности.

Если прибор не работает так, как нужно, причиной часто может быть какая-нибудь мелочь. Проверьте, возможно ли самостоятельно устранить неисправность на основании данных указаний. Таким образом можно сократить расходы на ненужное использование сервисных услуг.

Неисправность Причина Способ устранения Кто
Слишком слабый проток воды.Устройство не включается.	Проточный нагреватель под-ключен к термостатному смесителю.	Извлечь ситечко и очистить или удалить известковый налет.	Клиент
	Засорилась сетка в угловом регулировочномклапане.	Фильтр должен очистить специалист.	Специалист
	Угловой регулирующий клапан забит.	Полностью откройте кран горячей воды и несколько раз отвинтите и снова завинтите угловой клапан. После этого прочистите фильтр в кране.	Клиент
Вода недостаточно горячая. Сработал предохранитель в домашней установке.		Проверить предохранитель в домашней установке.	Клиент
		Сработал автоматический вы-ключатель прибора.	Специалист должен проверить автоматические выключатели при-бора. Проверить разрешенную температуру на входе.
		Достигнут предел мощности. Слишком большой проток и/или слишком маленькая темпе-ратура воды на входе.	Уменьшить проток в кране. Клиент
			Специалист должен: отрегулировать поток угловым вентилем. Проверить ограничитель потока или заменить меньшим.
		Не включается вторая ступень на устройстве (отсутствует щелчок).	Снять сетку крана и очистить или удалить известковый налет.
			Очистить сетку в угловом регули-ровочном клапане (рисунок А, 4.).
Проточный нагреватель выключается во время отбора воды, температура воды понижается.	Разбухшее уплотнение в кране горячей воды	Использовать в кране горячей воды не разбухающее уплотнение.	Клиент
Зимний режим: Зимой необходимая температура на выходе не достигается.	Опустилась температура на входе.	Сократить объем воды в кране так, чтобы была достигнута необходимая температура воды.	Клиент

Если неисправность не удалось устранить, обратитесь в сервисную службу.

Утилизация отходов

Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment – WEEE). Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор.

Условия гарантийного обслуживания

Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая Техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже.

Мы оставляем за собой право на внесение изменений.

Napomene o sigurnosti

Ovaj uređaj je predviđen za primenu u domaćinstvima ili za slične, nekomercijalne svrhe. Primena koja nalikuje onoj u domaćinstvima može da obuhvata na primer korišćenje uređaja u kuhinjama za zaposlene u trgovinama, kancelarijama, poljoprivrednim ili drugim privrednim preduzećima, kao i stavljanje uređaja na raspolaganje gostima u manjim hotelima ili sličnim turističkim i stambenim objektima.

Montirajte uređaj i rukujte njime kao što je opisano u tekstu i na slikama. Ne preuzimamo nikakvu odgovornost za štete nastale kao posledica neuvažavanja ovog uputstva.
Ovaj uređaj je namenjen primeni na nadmorskim visinama do 2 000 m.
Uređaj sme da se skladišti i koristi samo u prostorijama koje su zaštićene od mraza (opasnost od kondenzovanja vode).

Opasnost od strujnog udara! U slučaju greške odmah isključite dovodnapona. U slučaju propuštanja na uređaju odmah zatvorite dovod hladne vode.

Postavljanje i prvo puštanje u rad mora sprovesti stručnjak uz korišćenje priloženog uputstva za postavljanje.
U cilju sprečavanja opasnosti, popravke i servisiranje se moraju prepustiti stručnjacima.
Nemojte ni u kom slučaju da otvarate uređaj, ako prethodno niste prekinuli dovod struje.
Zakonski propisi pojedinih zemalja moraju se poštovati. Pridržavajte se propisa Zavoda za vodoprivredu i Zavoda za elektroprivredu.
■Protočni bojler spada u grupu zaštitne klase I i mora biti priključen uz pomoć zaštitnogprovodnika.
Uređaj treba da se trajno priključi na fiks nu instalaciju. Poprečni presek kabla mora da odgovara potrebnoj snazi.
Oprez: Uzemljene cevi za vodu mogu stvoriti privid postojanja zaštitnog kabla.

Odgovarajući i važeći propisi o sigurnosti zahtevaju da se od strane postavljača obezbedi svepolni rastavljač. Kontakt ni otvor mora iznositi najmanje 3 mm.
■Protočni bojler može raditi samo u zatvorenom krugu (protok sa stalnim pritiskom).
Armature moraju biti predviđene za protočne bojlere, koji rade samo u zatvorenom krugu (protok sa stalnim pritiskom).
■Priključite protočni bojler samo na dovod hladne vode.
Protočni bojler se sme priključiti samo na one plastične cevi koje odgovaraju propisima Nemačkog udruženja stručnjaka za plin i vodu (Deutscher Verein des Gas- und Wasserfaches)iliodgovarajućim.
■Prekinite strujno kolo i zavrnite dovod vode pre postavljanja.
Prvo priključite vodu, a zatim struju.
- Otvorite samo one otvore na zadnjoj strani, koji su potrebni za postavljanje. Kod ponovnog postavljanja zatvorite sve nepotrebne otvore tako da ne propuštaju vodu.
■Posle postavljanja proverite da ni jedan deo koji sprovodi struju nije dostupan.
Pri radu na vodovodnoj mreži uređaj treba odvojiti sa električnog napajanja. Po završetku radova treba postupiti kao i pri prvom puštanju u rad.
Na uređaju se ne smeju vršiti nikakve izmene.
Uređaj sme da se koristi isključivo za zagrevanje pijaće vode u domaćinstvima.
Deca starija od 8 godina, osobe sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima kao i one s nedovoljnim iskustvom i znanjem smeju da rukuju ovim uređajem samo uz nadzor ili nakon upućivanja u njegovu sigurnu upotrebu i eventualne povezane opasnosti. Deci se ne sme dozvoliti da se igraju uređajem. Deca ne smeju da čiste i održavaju uređaj bez nadzora.
Držite decu podalje od uređaja.
■ Deca se moraju nadgledati kako bi se sprečilo da se igraju uređajem.

Baterija za mešanje vode i cev za dovod tople vode mogu biti vreli. Uputite decu u to.
■Ne koristite abrazivna niti otapajuća sredstva za čišćenje.

Čestitamo Vam na kupovini ovog uređaja proizvođača Siemens. Kupili ste izuzetno kvalitetni proizvod, koji će Vam prirediti mnogo srećnih trenutaka.

Pažljivo pročitajte uputstvo za montažu i upotrebu, postupajte u skladu s njima i sačuvajte ih za kasnije podsećanje!

Uputstvo za postavljanje

Montirajte protočni bojler prema prikazima. Obratite pažnju na uputstva u tekstu.
