Značka	Siemens
Model	DH40021
Typ výrobku	Elektrický průtokový ohřívač vody
Třída energetické účinnosti	A
Odběrový profil	S
Roční spotřeba energie	483 kWh
Denní spotřeba	2,232 kWh
Hladina akustického výkonu	15 dB
Jmenovitý výkon	21 kW
Jmenovité napětí	400 V 3~ 50 Hz
Bod zapnutí (poloha II)	5,8 l/min
Průtok smíšené vody při 38 °C	11,6 l/min
Průtok smíšené vody při 50 °C	7,9 l/min
Minimální průtokový tlak (s omezovačem)	0,08 MPa (0,8 bar)
Minimální průtokový tlak (bez omezovače)	0,05 MPa (0,5 bar)
Jmenovitý tlak	1 MPa (10 bar)
Maximální teplota na vstupu	20 °C
Specifický elektrický odpor při 15 °C	≥ 1 300 Ωcm
Maximální instalační výška	2 000 m nad mořem
Rozměry (Š x V x H) cca.	220 x 360 x 120 mm
Hmotnost netto cca.	2,5 kg
Třída ochrany	I
Dodávané příslušenství	Montážní sada, omezovač průtoku
Údržba	Vnější čištění vlhkým hadříkem; odvápnění provádí odborník
Opravitelnost	Opravy vyhrazeny pro oprávněného instalatéra

Často kladené otázky - DH40021 SIEMENS

Jak nastavit teplotu vody?

Pro zvýšení teploty mírně zavřete kohoutek teplé vody. Pro snížení otevřete kohoutek studené vody. Spotřebič má dvě polohy: Úsporná (e) pro snížený výkon a Intenzivní (II) pro plný výkon.

Co dělat, když voda není dostatečně horká?

Nejprve zkontrolujte pojistku vaší instalace. Pokud je teplota přiváděné vody příliš nízká (zima), snižte průtok vody. Pokud problém přetrvává, kontaktujte odborníka pro kontrolu omezovače průtoku nebo teploty přiváděné vody.

Mohu spotřebič používat v zimě?

Ano, ale teplota přiváděné vody může být nižší, což snižuje výstupní teplotu. Pro kompenzaci snižte průtok vody. Spotřebič musí být instalován v místnosti chráněné před mrazem, jinak může zbývající voda zamrznout a poškodit spotřebič.

Jak čistit spotřebič?

Otřete spotřebič vlhkým hadříkem. Nepoužívejte agresivní čisticí prostředky ani parní čistič. Odvápnění musí provádět pouze odborník.

Co dělat v případě úniku?

Okamžitě uzavřete přívod studené vody a vypněte elektrický proud. Opravu smí provádět pouze oprávněný instalatér.

Jaká je spotřeba elektřiny?

Jmenovitý výkon je 21 kW. Roční spotřeba energie je přibližně 483 kWh (profil S). Spotřebič odebírá proud pouze při odběru teplé vody.

Lze spotřebič instalovat pod dřez?

Ano, s volitelnou montážní sadou BZ 45U20 (montážní potrubí), která umožňuje instalaci pod dřez.

Jak odvzdušnit spotřebič po přerušení dodávky vody?

Vypněte spotřebič (vyšroubujte pojistky), nechte otevřený kohoutek teplé vody, dokud se nevypustí vzduch, poté zašroubujte pojistky. Spotřebič je připraven.

Co dělat, když je průtok vody příliš slabý?

Sítko v kohoutku nebo sprchové hadici může být ucpané: vyjměte a vyčistěte. Zkontrolujte také regulační kohoutek (kolínko): několikrát jej otevřete a zavřete na maximum a poté vyčistěte sítko. V případě potřeby zavolejte odborníka.

Kdo může provádět opravy?

Opravy a údržbu smí provádět výhradně oprávněný instalatér nebo odborník. Nikdy neotevírejte spotřebič bez předchozího vypnutí elektrického napájení.

NÁVOD K OBSLUZE DH40021 SIEMENS

Návod pro montáž a návod k použití

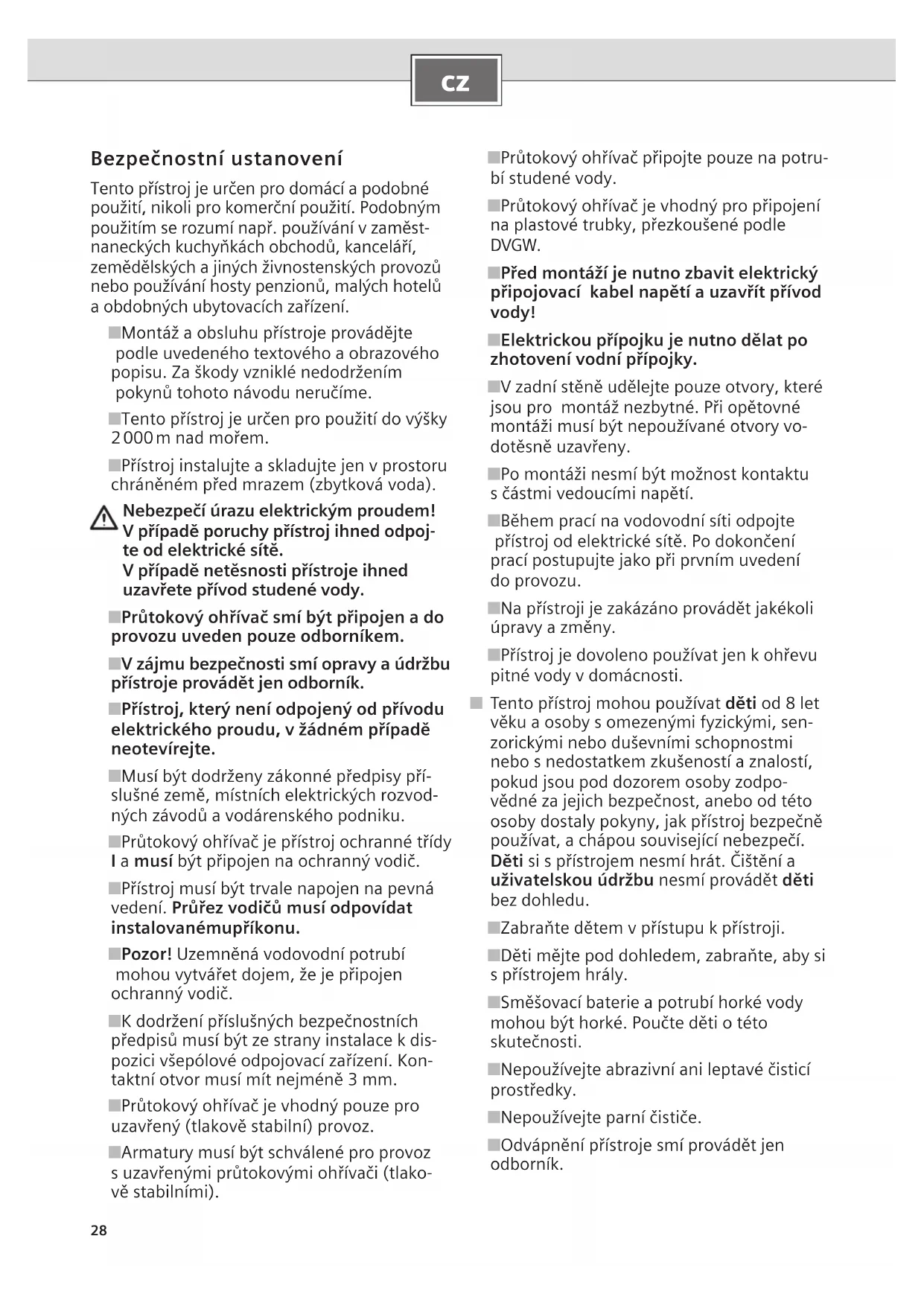

Bezpečnostní ustanovení

Tento přístroj je určen pro domácí a podobné použití, nikoli pro komerční použití. Podobným použitím se rozumí např. používání v zaměst-naneckých kuchyňkách obchodů, kanceláří, zemědělských a jiných živnostenských provozů nebo používání hosty penzionů, malých hotelů a obdobných ubytovacích zařízení.

Montáž a obsluhu prístroje provádějte podle uvedeného textového a obrazového popisu. Za škody vzniklé nedodržením pokynů tohoto návodu neručíme.

Tento přístroj je určen pro použití do výšky 2000 m nad mořem.

Přístroj instalujte a skladujte jen v prostoru chráněném před mrazem (zbytková voda).

Nebezpečí úrazu elektrickým proudem! V případě poruchy přístroj ihned odpojte od elektrické sítě.

V případě netěsnosti přístroje ihned uzavřete přívod studené vody.

Průtokový ohřívač smí být připojen a do provozu uveden pouze odborníkem.

V zájmu bezpečnosti smí opravy a údržbu přístroje provádět jen odborník.

Přístroj, který není odpojený od přívodu elektrického proudu, v žádném případě neotevírejte.

■ Musí být dodrženy zákonné předpisy příslušné země, místních elektrických rozvodných závodů a vodárenského podniku.

Průtokový ohřívač je přístroj ochranné třídy I a musí být připojen na ochranný vodič.

Přístroj musí být trvale napojen na pevná vedení. Průřez vodičů musí odpovídat instalovanémupříkonu.

Pozor! Uzemněná vodovodní potrubí mohou vytvářet dojem, že je připojen ochranný vodič.

K dodržení příslušných bezpečnostních předpisů musí být ze strany instalace k dispozici všepólové odpojovací zařízení. Kontaktní otvor musí mít nejméně 3 mm.

Průtokový ohřívač je vhodný pouze pro uzavřený (tlakově stabilní) provoz.

Armatury musí být schválené pro provoz s uzavřenými průtokovými ohřívači (tlakově stabilními).

Průtokový ohřívač připojte pouze na potrubí studené vody.

Průtokový ohřívač je vhodný pro připojení na plastové trubky, přezkoušené podle DVGW.

Před montáží je nutno zbavit elektrický připojovací kabel napětí a uzavřít přívod vody!

Elektrickou přípojku je nutno dělat po zhotovení vodní přípojky.

V zadní stěně udělejte pouze otvory, které jsou pro montáž nezbytné. Při opětovné montáži musí být nepoužívané otvory vodotěsně uzavřeny.

Po montáži nesmí být možnost kontaktu s částmi vedoucími napětí.

Během prací na vodovodní síti odpojte přístroj od elektrické sítě. Po dokončení prací postupujte jako při prvním uvedení do provozu.

Na přístroji je zakázáno provádět jakékoli úpravy a změny.

Přístroj je dovoleno používat jen k ohřevu pitné vody v domácnosti.

Tento přístroj mohou používat děti od 8 let věku a osoby s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, anebo od této osoby dostaly pokyny, jak přístroj bezpečně používat, a chápou související nebezpečí. Děti si s přístrojem nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu.

Zabraňte dětem v přístupu k přístroji.

Děti mějte pod dohledem, zabraňte, aby si s přístrojem hrály.

Směšovací baterie a potrubí horké vody mohou být horké. Poučte děti o této skutečnosti.

Nepoužívejte abrazivní ani leptavé čisticí prostředky.

Nepoužívejte parní čističe.

Odvápnění přístroje smí provádět jen odborník.

Srdečně vám blahopřejeme k nákupu přístroje Siemens. Vybrali jste si vysoce kvalitní výrobek, který vám bude dělat dlouho radost.

Pozorně si prosím přečtěte návod pro montáž i návod k použití a dodržujte v nich uvedené pokyny k zacházení a skladování!

Návod pro montáž

Průtokový ohřívač namontujte podle popisu v obrazové části. Dbejte na poznámky v textu.

Obrazovou část najdete uprostřed návodu.

Montáž

Přístroj vybalte a překontrolujte, zda nemá škody způsobené přepravou.
Obaly a popř. starý přístroj odstraňte v souladu s ochranou životního prostředí.

Příprava pro montáž

Důležité! Používejte pouze přiloženou montážní sadu.

Uzavřete přívod vody. Elektrická přípojka (připojovací kabel) musí být bez napětí. Vyšroubujte nebo vypněte pojistky.

Montáž na stěnu

Průtokový ohřívač musí být na stěnu pevně namontován. Popřípadě jej upevněte s pomocí spodních stavěcích šroubů.
Vzdálenost od stěny je variabilní. Tak mohou být vyrovná- ny nerovnosti stěny.
Průchodka musí připojovací kabel těsně obepínat. Jestliže se při montáži poškodí, musí být díry vodotěsně uzavřeny.

Vodní přípojka

Průtokový ohřívač je nutno odvzdušnit. K tomu je třeba otevřit teplovodní kohout na maximum a přístroj 1 minutu proplachovat.
Na přívod studené vody bezpodmínečně nainstalujte omezovač průtoku.

Elektrická přípojka

Svorku přípojky na sít' můžete namontovat nahoře nebo dole. Opláštění přívodního kabelu musí být do zařízení zasunuto minimálně v délce 40 mm.

Upozornění k instalaci

Instalaci přístrojů, které nejsou osazeny síťovou zástrčkou, musí provést příslušný provozovatel elektrické sítě nebo certifikovaná odborná firma, která vám pomůže i se získáním souhlasu k instalaci přístroje od příslušného provozovatele elektrické sítě.

Uvedení do provozu

Přístroj splňuje požadavky normy IEC 61000-3-12.

Překontrolujte, zda se při nízkém tlaku ve vodovodním potrubí zapne stupeň II i při současném odběru na více kohoutkách se studenou vodou. Jestliže tomu tak není, odstraňte omezovač průtoku (viz Dodatková informace A).
Vysvětlete uživateli obsluhu průtokového ohřívače.

B Dodatkové informace

Jestliže průtokový ohřívač nezapíná na plný výkon vlivem příliš nízkého tlaku vody ve vaší domovní instalaci, odstraňte omezovač průtoku (obrázek A, 3.).

Přednostní spínání při kombinaci s elektrickými akumulačními topnými tělesy (obrázek B).

Technické údaje

	DH12400	DH18400	DH21400	DH24400	DH40018	DH40021	DH40024
Jmenovitý výkon [kW]	13,2 18	21 24 18 21	24
Jmenovité napětí	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~
Úsporná poloha e [kW]
1. stupeň — — — 6 7 8
2. stupeň 8 12 14 16 12 14 16
Silný ohřev II [kW]
1. stupeň — — — 9 10,5 12
2. stupeň 12 18 21 24 18 21 24
Zapínací bod [l/min]
1. stupeň — — — 4,0 4,5 5,0
2. stupeň 3,6 5,0 5,8 6,6 5,0 5,8 6,6
Směšovaná voda [l/min] při jmenovitém výkonu
ca. 38 °C 6,6 9,9 11,6 13,2 9,9 11,6	13,2
ca. 50 °C(přívodní teplota 12 °C)	4,5 6,8	7,9 9,1 6,8	7,9 9,1
Nejmenší průtočný tlak v přístroji*[MPa (bar)]
s omezovačem průtoku	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
bez omezovače průtoku	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Oblast nasazení ve vodáchSpecifický elektrický odporpři 15 °C [Ωcm]	≥800	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300
Jmenovitý tlak [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Maximálně přípustnápřívodní teplota [°C]	20 20	20 20 20 20	20
Třída energetické účinnosti	A	A	A	A	A	A	A
Zátěžový profil	S	S	S	S	S	S	S
Roční spotřeba el. energie [kWh]	480 481	483 483 481	483 483
Denní spotřeba el. proudu [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Hladina akustického výkonu [dB]	15 15	15 15 15 15	15
Energetická účinnost ohřevu vody [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

* K tomu ještě přijde pokles tlaku ve směšovací baterii

Rozměry

Zvláštní příslušenství

Sada potrubí BZ 45U20: Při použití průtokového ohřívače pod pracovním stole.
■ Prioritní spínač (relé náhlého odlehčení) BZ 45L21: pro režim s prioritním spínáním.
Montážní sada BZ 45K23: pro instalaci na omítku.

Návod k použití

Přečtěte si prosím podrobná bezpečnostní ustanovení na začátku tohoto návodu a dodržujte v nich uvedené pokyny!

Důležité: Přístroj nikdy nevystavujte působení mrazu!

Nebezpečí úrazu elektrickým proudem! V případě poruchy přístroj ihned odpojte od elektrické sítě.

V případě netěsnosti přístroje ihned uzavřete přívod studené vody.

Seznámení s přístrojem

Průtokový ohřívač ohřívá vodu během jejího průchodu přístrojem. Pouze v této době spotřebovává přístroj proud.

Ovládací prvky

Váš průtokový ohřívač má dva stupně topení:

e úsporný stupeň – dvě třetiny výkonu

II silné topení – plný výkon

Stupeň e je ideální nastavení pro:

umývadlo

sprchu

bidet

Stupeň II použijte při použití termostatové baterie, pro vysoké teploty nebo velká množství vody, např.

mytí nádobí

čištění

koupání ve vaně

Obsluha prístroje

Teplovodní kohoutek naplno otevřete

Při otevření teplovodního kohoutku se zapne průtokový ohřívač a ohřívá vodu (obrázek E, 1.).

Po uzavření vodovodního kohoutku se vypne.

Poznámka (ne pro DH12...): Při pouze málo otevřeném teplovodním kohoutku pracuje průtokový ohřívač při obou předvolených stupních (e, II) pouze s polovičním výkonem.

Při naplno otevřeném teplovodním kohoutku pracuje přístroj s plným předvoleným výkonem.

Zvýšení teploty vody

Teplovodní kohoutek trochu uzavřete (obrázek E, 2.).

Snížení teploty vody

Otevřete kohoutek se studenou vodou (obrázek E, 3.).

Uvedení do provozu po zastavení vody

Zbavte přístroj napětí
(vytočte pojistky v domovní instalaci).
Otevírejte teplovodní kohoutek tak dlouho, až unikne z potrubí vzduch.
Pojistky zase zapněte.

Přístroj je připraven k provozu.

Šetření energie

Používejte pokud možno často úsporný stupeň „e”. Pro umývadla: Otevřete rohový regulační ventil tak daleko, až se zapne pouze malý topný výkon.

Zimní provoz

Upozornění: V zimním období může dojít k poklesu teploty vstupní vody a následně pak není možné dosáhnout požadované teploty výstupní vody.

■ Pro vyrovnání tohoto teplotního poklesu prosím snižujte průtok vody kohoutkem, až dosáhnete požadované teploty teplé vody.

Čištění

Přístroj pouze otírejte vlhkým hadrem.

Nepoužívejte žádné ostré nebo brusné čisticí prostředky.

Poznámka: V normálním případě se z přístroje nemusí vodní kámen odstraňovat. Při extrémně tvrdé vodě a častém odběru velmi horké vody však může dojít v přístroji k usazování vodního kamene. Obrat’te se na naši servisní službu.

Servisní služba

Vyžadujete-li servisní službu, uved'te prosím čís. E a čís. FD vašeho přístroje. Tato čísla naleznete na vnitřní straně vyklá-pěcího obslužného panelu průtokového ohřívače.

Porucha, co dělat?

Pozor!

Opravy smějí provádět pouze odborníci. Je-li přístroj nesprávně opraven, vystavujete se velikému nebezpečí.

Nefunguje-li přístroj podle vašich potřeb, je často příčinou jen nějaká maličkost. Překontrolujte prosím, můžete-li na základě následujících poznámek poruchu sami odstranit. Tak zabráníte výdajům pro nepotřebný výjezd servisní služby.

Porucha Příčina Odstranění Kdo
Příliš malý průtok vody. Přístroj nezapíná.	Sítko v kohoutku nebo sprchové hlavici je ucpané.	Vyjměte sítko a vyčistěte ho, příp. ho odvápněte.	Uživatel
	Sítko v rohovém regulačním ventilu je ucpané.	Nechte sítko vyčistit odborníkem. Odborník
	Rohový regulační ventil je ucpaný.	Otevřete naplno teplovodní kohoutek a rohový regulační ventil vícekrát po sobě otevřete a zavřete. Nakonec vyčistěte sítko ve vododovodním kohoutku.	Uživatel
Voda není dostatečně teplá. Zareagovala pojistka v elektrické instalaci domácnosti.		Zkontrolujte pojistku v elektrické instalaci domácnosti.	Uživatel
		Zareagoval jisticí automat v přístroji.	Nechte jisticí automat v přístroji přezkoušet odborníkem. Zkontrolujte dovolenou teplotu vstupní vody.
		Je dosaženo hranice ohřívacího výkonu. Příliš vysoký průtok a/nebo příliš nízká teplota vstupní studené vody.	Snižte průtok vody kohoutkem. Uživatel
			Obrat’te se na odborníka: nechte seřídit průtok rohovým ventilem.Zkontrolujte omezovač průtoku nebo použijte menší.
		V přístroji nezapíná druhý stupeň (chybí slyšitelné „cvaknutí”).	Vyjměte sítko v kohoutku a vyčistěte ho, příp. ho odvápněte.
			Vyčistěte sítko v rohovém regulačním ventilu (obrázek A, 4.).
Během odběru vody se průtokový ohřívač vypne, teplota vody poklesne.	V teplovodním kohoutku je bobtnavé těsnění.	V teplovodním kohoutku použijte nebobtnavétěsnění.	Uživatel
Zimní provoz:V zimním období není možné dosáhnout požadované teploty výstupnívody.	Došlo k poklesu teploty vstupní vody.	Snižujte průtok vody kohoutkem, až dosáhnete požadované teploty teplé vody.	Uživatel

Jestliže se poruchu nepodařilo odstranit, kontaktujte prosím zákaznický servis.

Likvidace

Tento spotřebič je označen v souladu s evropskou směrnící 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment – WEEE).

Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.

Informace o aktuálních způsobech likvidace získáte u odborného prodejce.

Záruka

Pro tento spotřebič platí obchodní podmínky, které jsou vydané zastoupením naší firmy v Kauflandu. Detaily vám na vyžádání kdykoliv sdělí prodejce, u kterého jste přístroj zakoupili. K využití záruky je však v každém případě nutné předložení prodejního dokladu.

Změny vyhrazeny.
