BEDIENUNGSANLEITUNG DIK106750 BOSCH

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z.B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.a., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

• Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
  Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben.
  Der Lüfter der Dunstabzugshaubesaugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
  Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
  Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemeße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden. Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von zwei Gasbrennern entspricht.

Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.

• Bevor Sie das neue Gerät benutzen, lessen Sieitte sorgfältig die Gebrauchsanleitung. Sie enthalt wichtige Informationen fur ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
  Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
  Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Sicherheitshinweise

Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden.
Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
Ist das Gerät beschädigt, darüber Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme)durren nur von einem Fachmann durchgefuhrt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur fur den Betrieb in Haushalten bestimmt.

Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen.

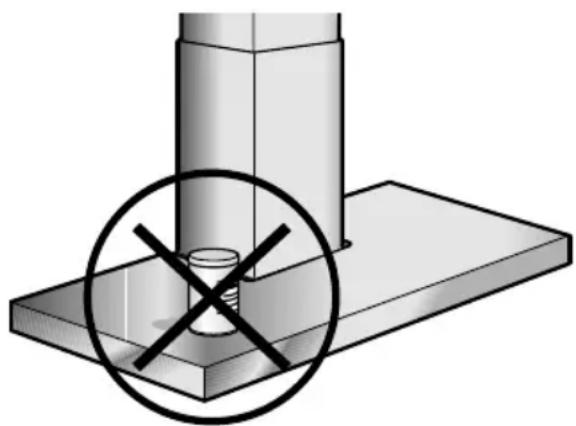

Keine Gegenstände auf der Dunstabzugshaube abstellen.

Kinder nicht mit dem Gerät spielena lessen.

Erwachsene und Kinder)durren nie unbeaufsichtigt das Gerat betreiben: -when sie körperlich oder geistig dazu nicht in der Lage sind, -oder wenn ihren Wissen und Erfahrung fehlen,das Gerät richtig und safer zu bedieren.

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube beiKochbeginn.
Ausschalten der Dunstabzugshaube erst eine Minute nach Kochende.

Lüfternachlauf:

• Wenn Sie die Taste T drucken, während der Lüfter lauft, aktiviert sich eine Schaltuhr mit einem Countdown von 15 Minuten. Nach diesen 15 Minuten schaltet der sich der Motor; und während dieser Zeit blinkt in dem Display der LED-Punkt.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

BEDIENUNG

Einschalten des Lufters:

Drucken Sie die Taste+.

Einstellen der gewündchten Lüfterstufe:

Drucken Sie die Taste +. Der Lüfter schaltet eine Stufe hoher.
Drucken Sie die Taste -. Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lufters:

Drucken Sie die Taste 0. Oder:
Drucken Sie die Taste - so oft, bis der Lüfter ausschaltet.

Intensivstufe:

Durch die Intensivstufe wird die hochste Leistung erreicht. Sie wird kurzzeitig benötigt.

BEDIENUNG: Drucken Sie die TasteP

Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 5 Minuten selbst)tig auf Stufe zurück.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sattigungsanzeige: F

Bei Sattigung der Fettfilter leuchtet die Anzeige F . Spätestens dann sollen den Fettfilter gereinigt werden.

Reinigen der Metall-Fettfilter:

Beinormalembetrieb(taglich1bis2 Stunden)müssen die Metall-Fettfilter nach8 bis 10Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen.

Danach abbürsten, gut ausspüssen und abtropfenlassen.

Aus- und Einbau der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Griffe an den Fettfiltern nach unten und klappen Sie die Fettfilter ab. Abb. 1.
2. Reinigen Sie die Fettfilter.
3. Setzen Sie die gereinigten Fettfilter wieder ein.
4. Löschen Sie die Anzeige .
   Schalten Sie den Lüfter aus (Stop).
5. Drücken Sie gleichzeitig für eine Sekunden 0 und T. Ein Signal eront und das Symbol é an der Seite erscheint.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Sattigungsanzeige:

Bei Sattigung des Aktivkohlefilters leuchtet die Anzeige . Spätestens dann sollte der Aktivkohlefilter gewechselt werden.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der MetallFettfilter).
2. Setzen Sie den Aktivkohlefilter ein. Abb. 2.
3. Heben Sie den Aktivkohlefilter vorne an, und drehen Sie die Verschlüsse um 90^ . Abb. 3.
4. Bauen Sie die Fettfilter ein (siehe Ausund Einbau den Metall-Fettfilter).
5. Löschen Sie die Anzeige [ ]
   Schalten Sie den Lüfter aus (Stop).
   Drücken Sie gleichzeitig für eine Sekunden 0 und T. Ein Signal ertont und das Symbol an der Seite erscheint.

Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.
2. Drehen Sie die Verschluss um 90^ und führen Sie den Aktivkohlefilter nach unten. Abb. 3.
3. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

Beinormalembetrieb(taglich1bis2 Stunden)müssen dieAktivkohlefilter ungebahr 1× im Jahrausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich.
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Die elektronische Steuerung erlaubt eine automatische Kontrolle der Fettfilter und Kohlefilter. (Kohlefilter nur wenn die Haube als Umluftbetrieb verwendet wird).

Wenn die Fettfilter zu reinigen sind, leuchtet auf dem Display F . Wenn die Kohlefilter zu ersehen sind, leuchtet auf dem Display E . Es ist möglich die elektronische Steuerung nach dem Sattigungsgrad der Fettfilter und der Kohlefilter in folgender Weise zu befragen: den Motor ausschalten und ...

... um Informationen über den Stand der Reinigung der Fettfilter zu entwickeln, drücken Sie gleichzeitig die Tasten 0 und -- Auf dem Display erscheint eine Zahl zwischen 0 und 9. Je kleiner die Zahl, desto verschmutzter sind die Fettfilter.

.... um Informationen über den Stand der Kohlefilter zu entwickeln, drucken Sie gleichzeitig die Tasten 0 und ^+ . Auf dem Display erscheint eine Zahl zwischen 0 und 9. Je kleiner die Zahl,esto alter sind sie Kohlefilter.

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!
Zum Reinigen der Dunstabzugshaube besteht Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.
Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen.
Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
  Reinigen Sie nur in Schliffrichtung.
  Wir empfehlen unseren Edelstahrlreiniger Nr.461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberflächen:

Keine trockenen Tücher verwenden.
- Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   Die Halogenlampen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungs- gefahr.
2. Entfernen Sie die Halogenlampe vorsichtig mit einem Schraubenzieher. Abb. 4.

Achtung: Bei unsachgemäßem Entfernen kann das Gerät beschädigt werden.

1. Ersetzen Sie die Halogenlampe (handelsübliche Halogenlampe 12 V, max. 20 W, Sockel G4). Achten Sie bereits auf die richtige Position der Kontakte.
   Achtung: Zum Anfassen der Halogen-lampe ein sauberes Tuch verwenden.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Einstellungder Sattigungsanzeige

Sollte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sattigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanleitung).

Störungen

Wenn im Display ein F oder E erscheint:

Siehe Abschnitt „Filter und Wartung".
Wenn sich die Dunstabzugshaube nicht bedienenlässt:
Fur ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten oder Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-NrFD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.
