L1936W - Monitor DGM - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor 19.0" TFT Active Matrix
Maximale Auflösung	1440 x 900 (WXGA)
Betrachtungswinkel	Horizontal: 150°, Vertikal: 130°
Kontrastverhältnis	500:1 (Typisch)
Helligkeit	300 cd/m² (Typisch)
Reaktionszeit	8 ms (Tr+Tf)
Farbanzeige	16,2 Millionen Farben (True Color)
Pixelabstand	0,285 mm (B) x 0,285 mm (H)
Eingangssignale	Analog VGA, DVI-D (optional)
Anschlüsse	VGA D-Sub 15-polig, DVI-D (optional), Stereo-Audiobuchse
Stromversorgung	100-240 VAC, 50/60 Hz (integriert)
Leistungsaufnahme (Betrieb)	< 48 W max.
Leistungsaufnahme (Standby)	< 3 W
Abmessungen (B x H x T)	444,4 mm x 366 mm x 185 mm
Nettogewicht	4,17 kg
Neigung	-5° (nach vorne) bis 20° (nach hinten)
Hauptfunktionen	Energiesparmodus (Energy Star), Plug & Play (DDC/EDID), Kensington-Schloss, OSD-Steuerung, Bild-/Text-/Ökomodus, Auto-Einstellung
Zertifizierungen	UL/CUL, FCC, CE
Betriebstemperatur	5 °C bis 40 °C
Betriebsfeuchtigkeit	20 % bis 80 % RH
Pflege und Reinigung	Vor der Reinigung abziehen; ein weiches, leicht feuchtes Tuch verwenden (reines Wasser oder mildes Reinigungsmittel ohne Ammoniak oder Alkohol); keine aggressiven Reiniger verwenden
Sicherheit	Stecker mit Erdung; Gehäuse nicht öffnen; von Wasser und Wärmequellen fernhalten; Lüftungsöffnungen nicht blockieren
Lagerung	Abziehen und im Originalkarton aufbewahren, wenn längere Zeit nicht benutzt

Häufig gestellte Fragen - L1936W DGM

Wie reinige ich den Bildschirm des Monitors?

Vor der Reinigung den Monitor abziehen. Verwenden Sie ein weiches, sauberes Tuch, das leicht mit reinem Wasser oder einem milden Reinigungsmittel ohne Ammoniak oder Alkohol angefeuchtet ist. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm und vermeiden Sie aggressive Reinigungsmittel (Aceton, Ethanol usw.).

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie zunächst, ob das Netzteil eingeschaltet ist (grüne LED). Stellen Sie sicher, dass die Strom- und Signalkabel richtig angeschlossen sind. Wenn die LED orange leuchtet, befindet sich der Monitor im Energiesparmodus. Testen Sie mit einem anderen Kabel oder einer anderen Quelle. Wenn nichts angezeigt wird, führen Sie den STFC-Test durch (trennen Sie das Signalkabel, der Monitor sollte 'No Signal Input' anzeigen).

Wie stelle ich das Bild automatisch ein?

Drücken Sie die Taste Auto (▼) an der Vorderseite, wenn das OSD-Menü nicht angezeigt wird. Der Monitor optimiert automatisch Positionen, Phase und Takt für etwa 10 Sekunden. Falls nötig, können Sie auch das OSD-Menü für manuelle Einstellungen verwenden.

Wie stelle ich Helligkeit und Kontrast ein?

Verwenden Sie die Tasten ◀ (4) und ▶ (5) an der Vorderseite für eine schnelle Einstellung ohne Öffnen des OSD-Menüs. Sie können auch das OSD-Menü durch Drücken der Menütaste (6) öffnen, die Option Bild auswählen und dann Helligkeit und Kontrast mit den Tasten ◀/▶ anpassen.

Was bedeutet die orange LED?

Die orange LED zeigt an, dass sich der Monitor im Energiesparmodus befindet. Dies tritt normalerweise auf, wenn der Computer im Ruhezustand ist oder kein Eingangssignal erkannt wird. Um die Anzeige wiederherzustellen, bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur.

Wie wechsle ich zwischen Bild-, Text- und Ökomodus?

Drücken Sie die Taste Turbo/▲ (2), wenn das OSD-Menü nicht angezeigt wird. Jeder Tastendruck wechselt zwischen den Modi: Bild (hohe Helligkeit), Text (normal) und Öko (reduzierte Helligkeit). Verwenden Sie den Textmodus für Büroarbeit und den Ökomodus für längere Nutzung.

Was tun bei der Meldung 'Außerhalb des Bereichs'?

Diese Meldung erscheint, wenn die Auflösung oder Bildwiederholfrequenz Ihres Computers die Fähigkeiten des Monitors überschreitet. Überprüfen Sie die Anzeigeeinstellungen Ihrer Grafikkarte und stellen Sie eine unterstützte Auflösung ein (z.B. 1440x900@60Hz). Beachten Sie die Tabelle der Anzeigemodi in der Bedienungsanleitung.

Wie setze ich den Monitor auf Werkseinstellungen zurück?

Öffnen Sie das OSD-Menü (Menütaste), wählen Sie die Option Verschiedenes und dann Zurücksetzen. Bestätigen Sie, um alle Standardeinstellungen wiederherzustellen. Dies kann Anzeigeprobleme wie ein verzerrtes Bild oder ungleichmäßige Farben beheben.

Welche elektrischen Vorsichtsmaßnahmen sind zu beachten?

Stellen Sie sicher, dass die Netzspannung dem Bereich 100-240 VAC entspricht. Verwenden Sie eine Steckdose mit Erdung (3-polige Steckdose). Versuchen Sie nicht, den Monitor selbst zu reparieren; überlassen Sie Reparaturen qualifiziertem Personal. Ziehen Sie sofort den Stecker bei ungewöhnlichem Geruch oder Geräusch.

Wie installiere ich den Monitor schnell?

1. Stellen Sie den Monitor auf eine stabile Oberfläche, mindestens 30 cm von Ihren Augen entfernt. 2. Schließen Sie die Strom- und Signalkabel an (VGA oder DVI). 3. Schließen Sie das Netzkabel an und schalten Sie den Computer und dann den Monitor ein. 4. Drücken Sie die Taste Auto, um die automatische Einstellung zu starten. Wenn das Bild korrekt ist, ist die Installation abgeschlossen.

BEDIENUNGSANLEITUNG L1936W DGM

EINRICHTEN DES LCD-MONITORS ....5

Installation 5

Bildschirm-Einstellungen....5

OSD-Steuerung....6

Beschreibung 8

FEHLERBEHEBUNG......9

WARTUNG....10

DISPLAYMODI....11

TECHNISCHE ANGABEN....12

PRODUKT

Hinweis: Bewahren Sie den Originalkarton und das Verpackungsmaterial für ein künftiges Versenden auf.

Leistungsmerkmale

Starke Helligkeit
Leichtgewichtig
Schnelle Ansprechzeit
Stereo-Lautsprecher (Falls kein Lautsprecher installiert ist, überspringen Sie diesen Punkt bitte.)
◆ Energieeinsparung
Geringe elektromagnetische Ausstrahlung
Kensington-Sicherheitsverschluss
Sicherheits-Prüfzertifikate

Energieeinsparung

Im LCD-Monitor ist ein Stromsteuersystem, auch (Energieeinsparung) genannt, installiert.
Wurde der Monitor für eine länger Zeit nicht benutzt, dann schaltet das System den Monitor in einen Niederspannungsmodus, um Energie zu sparen. Ein leichtes Bewegen oder Klicken mit der Maus zeigt das Originalbild wieder an.
Die Grafikkarte im Computer ist für die Energieeinsparung zuständig. Mit der Computer-Software stellen Sie ihre Funktionen ein.
Der LCD-Monitor ist mit EPA ENERGY STAR und NÜTEK kompatibel, sofern er an einen VESA DPMS-Computer angeschlossen wird.
Um Energie zu sparen, sollten Sie den LCD-Monitor ausschalten, wenn er nicht gebraucht wird.

Plug&Play

Die neue VESA Plug&Play-Funktion macht eine komplizierte und zeitraubende Installation überflüssig.
Mit dem Plug&Play-System entfallen die üblichen Installationsprobleme. Ihr Computersystem erkennt den Monitor und richtet ihn für Sie ein.
Der LCD-Monitor verwendet Display Data Channel (DDC), um Extended Display Identification Data (EDID) zu dem Computersystem zu senden, damit der Monitor automatisch eingerichtet werden kann.

SICHERHEIT

Hinweis: Beachten Sie die folgenden Sicherheitshinweise, bevor Sie diesen Monitor in Betrieb nehmen.

Elektrisch

Spannung prüfen

Elektrischer Schlag

Ungewöhnliches Betriebsverhaltens

Die Stromversorgung des Gerätes muss mit dem am Typenschild angegebenen Spannungswert übereinstimmen. Wenn Sie sich mit dem Wert Ihrer Netzspannung nicht sicher sind, wenden Sie sich bitte an Ihren Händler oder das Elektrizitätswerk.
Das Gerät ist mit einem 3-poligen Stecker bzw. Schukostecker ausgerüstet. Dieser Stecker passt nur in eine entsprechende und geerdete Steckdose. Es handelt sich um eine Sicherheitsmaßnahme. Falls Sie am Aufstellort über keine derartige Steckdose verfügen, lassen Sie bitte einen Elektriker eine solche installieren. Machen Sie die Sicherheitsabsicht des geerdeten Steckers nicht zunichte.
Stecken Sie keine Metallgegenstände durch die LCD-Monitorgehäuseöffnungen in das Geräteinnere, um einen elektrischen Schlag zu vermeiden.
Versuchen Sie niemals das Gerät in eigener Regie instand zu setzen. Sie setzen sich Hochspannungsgefahr aus, wenn Sie das Gerätegehäuse öffnen oder entfernen. Überlassen Sie alle Instandsetzungsarbeiten qualifiziertem Kundendienstpersonal.
Verwenden Sie den LCD-Monitor nicht, wenn das Netzkabel beschädigt ist. Stellen Sie keine Gegenstände auf das Netzkabel, und verlegen Sie das Netzkabel nicht dort, wo Leute auf das Kabel treten können.
Ziehen Sie beim Herausziehen des LCD-Monitornetzkabels aus der Steckdose am Stecker und nicht am Kabel.
Lassen Sie den LCD-Monitor nicht im Regen und in Wassernähe (z.B. Küche, neben einem Schwimmbecken) stehen.
Wenn der LCD-Monitor nass geworden ist, trennen Sie bitte das Netzkabel von dem Netz und nehmen Kontakt mit einem Kundendienst auf.
Wenn der LCD-Monitor nicht richtig funktioniert, insbesondere, wenn er seltsame Geräusche oder einen merkwürdigen Geruch abgibt, müssen Sie sofort den Stecker herausziehen und den Kundendienst rufen.

Allgemein

Monitor- und Bildschirmpflege

Bildschrimreinigung

Berühren Sie den Bildschirm nicht mit Ihren Fingern oder einem harten Gegenstand. Fett von der Haut lässt sich schwer entfernen und die Gegenstände können den Bildschirm beschädigen. Wir empfehlen den Monitor beim reinigen auszuschalten und ihn mit einem weichen, trockenen Tuch abzuwischen.
Stellen Sie den LCD-Monitor an Orten mit geringer Luftfeuchte und wenig Staub auf.
Halten Sie den LCD-Monitor von Wärmequellen wie z.B. Herden, Oven oder direkter Sonneneinstrahlung fern.
Stellen Sie den Monitor nicht dort auf, wo er direkt von Sonnenlicht bestrahlt wird, um eine Spiegelung zu vermeiden.
Lassen Sie keine kleinen Kinder mit dem Monitor spielen. Häufiges Berühren des Bildschirms hinterlässt Spuren auf dem Bildschirm und beeinträchtigt dadurch die Bildqualität.
Vorsicht ist geboten, wenn Sie den Monitor vom Netz trennen oder ihn bewegen.
Stellen Sie keine Gegenstände auf den LCD-Monitor.
Trennen Sie den Monitor vom Netz und bewahren ihn vorzugsweise im Originalkarton mitsamt Verpackungsmaterial auf, wenn er über eine längere Zeit nicht verwendet wird.
Die Öffnungen am LCD-Monitorgehäuse dienen zur Belüftung. Blockieren oder bedecken Sie diese Öffnungen nicht, um eine Überhitzung zu vermeiden. Stellen Sie den LCD-Monitor nicht auf ein Bett, Sofa, Decke oder auf andere weiche Oberflächen, da weiche Gegenstände die Öffnungen am LCD-Monitorgehäuse blockieren können.
Wenn Sie den LCD-Monitor in ein Bücherregal oder andere umschlossene Räume stellen, muss ein Abstand von (10cm) zwischen dem Monitor und den umschließenden Wänden eingehalten werden.
Achten Sie auf eine saubere und staubfreie Umgebung für den LCD-Monitor. Bitte sehen Sie im Abschnitt "Wartung" für Informationen zur allgemeinen Wartung nach.

EINRICHTEN DES LCD-MONITORS

Installation

Hinweis: Lesen Sie vor dem Installieren des LCD-Monitors den vorherigen Abschnitt "Sicherheit".

Hinweise

Aufstellort

Aufstellhöhe

Blickwinkel

Schnellinstallation

Beachten Sie vor dem Installieren des LCD-Monitors die nachstehenden Anweisungen.

Wählen Sie einen Ort aus, wo sich kein Fenster in unmittelbarer Nähe befindet, um ein Reflektieren des Lichtes auf dem Bildschirm zu minimieren und die Bildqualität zu maximieren.
Halten Sie sich mindestens 30 cm von dem LCD-Monitor fern, um Ihre Augen nicht zu überanstrengen.
Stellen Sie den LCD-Monitor so auf, dass Sie beim Sitzen ein wenig oberhalb der Horizontlinie auf den Bildschirm schauen.
Kippen Sie ihn nach vorne oder hinten, um den für Sie angenehmsten Blickwinkel zu finden.
Dieser LCD-Monitor kann an einen Computer oder an eine Arbeitsstation angeschlossen werden. Diesbezügliche Schritte sind unter "Schnelle Einrichtung" erklärt.
Stellen Sie den Monitor nach dem Aufstellen gemäß den Anweisungen im Abschnitt "Autom. einstellen" ein.

Bildschirm-Einstellungen

Autom. einstellen

STFC (Selbsttestfunktion):

Obwohl Ihr Computersystem das neue LCD-Monitorsystem erkennt, kann die Anzeige mit der Funktion "Autom. einstellen" verbessert werden. Wie es möglich ist in den Einstellungsmodus zu gelangen wird im Abschnitt "OSD-Steuerung" beschrieben.

Schalten Sie den Computer und den LCD-Monitor ein.
Drücken Sie die Taste "Auto", um mit der automatischen Einstellung zu beginnen.
Der LCD-Monitor startet den automatischen Einstellvorgang. Dieser Vorgang dauert ungefähr 10 Sekunden, wobei Sie beobachten können, wie sich das Bild verändert.
Ihr LCD-Monitor besitzt eine STFC-Funktion, mit der Sie prüfen können, ob der LCD-Monitor richtig funktioniert.
Ist der LCD-Monitor richtig angeschlossen und wird dennoch kein Bild angezeigt, wobei die LED orange leuchtet, starten Sie wie folgt STFC.
□ Schalten Sie den Computer und den LCD-Monitor aus.
□ Ziehen Sie den Signalstecker von der Rückseite des Computers ab.
□ Schalten Sie den LCD-Monitor ein.

Ist der Signalanschluss getrennt oder beschädigt, wird eine Meldung wie folgend bei normalem Betrieb angezeigt.

No Signal Input

☐ Schalten Sie den LCD-Monitor aus, verbinden Sie erneut das Signalkabel und schalten den Computer und den LCD-Monitor wieder ein.

Leuchtet die LED des LCD-Monitor nach den obigen Schritten weiterhin orange, prüfen Sie bitte die Grafikkarte, das Kabel und das Computersystem. Es ist unwahrscheinlich, dass das Problem am Monitor liegt.

OSD-Steuerung

Das benutzerfreundliche OSD (Bildschirmmenü)-Design erlaubt Ihnen den Monitor über das Bedienfeld auf der Vorderseite einzustellen.

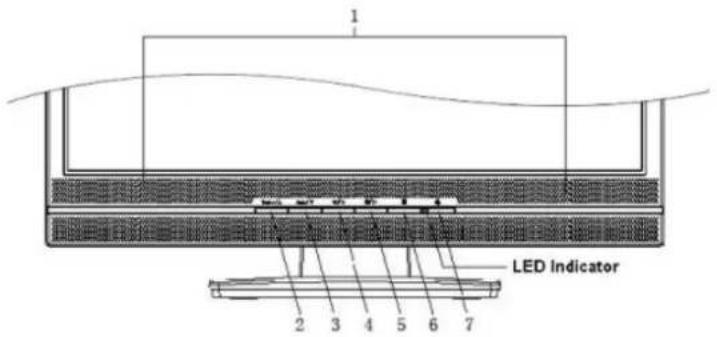

Funktionen der Tasten auf dem Bedienfeld

1 LED Indicator 2 3 4 5 6 7

1	Lautsprecher	Audioausgang. (Falls kein Lautsprecher installiert ist, überspringen Sie diesen Punkt bitte.)
2	Turbo/▲	Zwischen den Bild-, Text- und Öko-Modi wechseln.Die Auswahlmarkierung im OSD-Menü nach oben bewegen.
3	Auto/▼	Die Positionen, Phase und den Takt automatisch einstellen, wenn das OSD-Menü nicht aktiv ist.Die Auswahlmarkierung im OSD-Menü nach unten bewegen.
4 /◀ ⚙	☐	Direkte Kontrasteinstellung. Den Kontrast bzw. die Helligkeit verringern.Die Auswahlmarkierung im OSD-Menü nach links bewegen.
5	☀️/▶	Direkte Helligkeitsteinstellung. Den Kontrast bzw. die Helligkeit erhöhen.Die Auswahlmarkierung im OSD-Menü nach rechts bewegen
6	≡	Das OSD-Menü aufrufen oder beenden.
7	💡	Stromschalter und Grün: Normal.Orange: Energiesparmodus.Aus: Ausgeschaltet.

Bedienung

Der LCD-Monitor wurde vor der Lieferung im Werk optimal eingestellt. Sie können auch das Bild gemäß folgenden Abbildungen und Schritten einstellen.

Drücken Sie die Taste "Menu" ☐, um das OSD-Menü aufzurufen.
◆ Verwenden Sie die Taste ▲ oder ▼, um die einzustellende Funktion auszuwählen.
- Drücken Sie die Taste▶, um in die einzustellende Funktion zu gelangen.
- Verwenden Sie die Taste ◀ oder ▶, um die aktuelle Einstellung der Funktion zu ändern.
Drücken Sie die Taste ☐, um zum vorherigen Menü zurückzukehren. Die Änderungen werden automatisch gespeichert.
Drücken Sie noch einmal die Taste "Menu" ☐, um das OSD-Menü zu beenden.

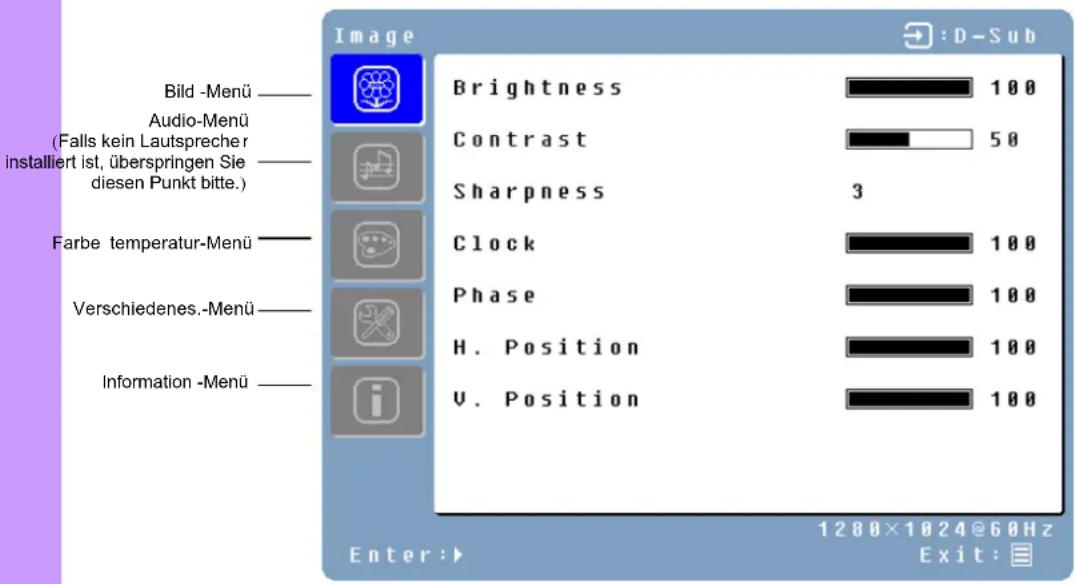

Image Bild -Menü ———— Audio-Menü (Falls kein Lautsprecher installiert ist, überspringen Sie diesen Punkt bitte.) ———— Farbe temperatur-Menü ———— Verschiedenes.-Menü ———— Information -Menü ———— Brightness 100 Contrast 50 Sharpness 3 Clock 100 Phase 100 H. Position 100 V. Position 100 Enter:► 1288×1024@60Hz Exit: D-Sub

Hinweise

Das OSD-Menü wird nach ein paar Sekunden ausgeblendet, wenn keine Taste betätigt wird.
Alle Änderungen werden automatisch gespeichert, wenn sich das OSD ausblendet. Während der Benutzung des Menüs sollte der Monitor nicht ausgeschaltet werden.
Einstellungen für den Takt, die Phase und Positionen werden für jede Signalfrequenz gespeichert. Abgesehen von diesen Einstellungen haben alle anderen Einstellungen einen Wert, der alle Signalfrequenzen betrifft.
Bringen Sie den blauen Cursor zu der gewünschten Option, um eine Funktion auszuwählen.

Funktionsbeschreibung

Hauptmenü	Untermenü	Beschreibung
Bild	Helligkeit	Hier stellen Sie die Helligkeit des Bildschirms ein.
	Kontrast	Hier stellen Sie den Kontrast des Bildschirms ein.
	Schärfe	Hier stellen Sie die Schärfe der Bilder mit niedrigeren Auflösungen ein.
	Takt	Hier stellen Sie den Anzeigetakt ein (optional).
	Phase	Hier stellen Sie die Anzeigephase ein (optional).
	H-Position	Hier verschieben Sie das Bild auf dem Bildschirm nach links oder rechts (optional).
	V-Position	Hier verschieben Sie das Bild auf dem Bildschirm nach oben oder unten (optional).
Audio(Falls kein Lautsprecher installiert ist, überspringen Sie diesen Punkt bitte.)	Lautstärke	Hier stellen Sie die Lautstärke der Audioausgabe ein.
	Stumm	Hier deaktivieren Sie die Audioausgabe.
Farbe	Farbtemperatur	Benutzer/9300K/7500K/6500K/sRGB (19" optional).
	Rot	Hier stellen Sie die rote Farbe ein.
	Grün	Hier stellen Sie die grüne Farbe ein.
	Blau	Hier stellen Sie die blaue Farbe ein.
Verschiedenes	Sprache	English, Français, Deutsch, Español, Italiano, [日本語], Русский, 繁陽には, 站体には, 한국어
	OSD-Abschaltzeit	Hier stellen Sie ein, wann das OSD-Menü automatisch ausgeblendet wird.
	OSD-Position	Hier können Sie das OSD-Menü zu einer der folgenden 5 Positionen auf dem Bildschirm verschieben.[IMAGE]
	Zurücksetzen	Hier können Sie die Werkseinstellungen des LCD-Monitors wiederherstellen.
	Eingangsquelle	Analog / Digital
	Autom.	Die Einstunktion stellt den Takt, die Phase und die Positionen automatisch ein. (optional)
	CM	Ertragverwaltungs-Engine. (optional)
Information	Auflösung	Hier wird der Auflösungswert angezeigt.
	Horizontalfrequenz	Hier wird der Wert der horizontalen Frequenz angezeigt.
	Vertikalfrequenz	Hier wird der Wert der vertikalen Frequenz angezeigt.
	Version	Firmwareversion anzeigen.

Direkte Einstellung

Sie können die Menüseiten umgehen und eine Einstellskala folgendermaßen direkt aufrufen:

Helligkeit: Drücken Sie die Helligkeitstaste ^☆ , wenn das OSD-Menü nicht aktiv ist.
Kontrast: Drücken Sie die Kontrasttaste, wenn das OSD-Menü nicht aktiv ist..
Autom. Einst.: Drücken Sie die Auto-Taste, wenn das OSD-Menü nicht aktiv ist.
Turbo: Drücken Sie die Turbo-Taste, wenn das OSD-Menü nicht aktiv ist. Mit dieser Taste wechseln Sie den Anzeigemodus.

□ Autom. Einst. - Hohe Helligkeit
□ Textmodus - Normal
□ Sparmodus - Die Helligkeit der Hintergrundbeleuchtung wird reduziert.
□ Bei einer niedrigeren Helligkeit ermüden die Augen u.Ü. nicht so schnell.
☐ Wechseln Sie vom Bild-Modus zum Text-Modus, wenn Sie mit Text arbeiten.
☐ Wechseln Sie vom Text-Modus zum Öko-Modus, wenn Sie längere Zeit nur den Bildschirm anschauen.

FEHLERBEHEBUNG

	Prüfen Sie in diesem Abschnitt, ob sich Probleme auch ohne Reparatur beheben lassen.Hinweis: Benutzer dürfen nur versuchen, die nachfolgend beschriebenen Probleme zu beheben. Bei unautorisierter Produktmodifikation oder bei Nichtbefolgen der diesem Produkt beigelegten Anweisungen verlieren Sie sofort Ihren Garantieanspruch.
Kein Bild	◆ Prüfen Sie, ob der Monitor eingeschaltet ist.◆ Prüfen Sie, ob die Netzkabel des LCD-Monitors und des Computers angeschlossen sind und ob Strom fließt.
Kein Signal	◆ Prüfen Sie die Signalverbindung zwischen dem Computer und dem LCD-Monitor.◆ Prüfen Sie die Ausgabeauflösung und Frequenz des Computerbildes, und vergleichen Sie den Wert mit den voreingestellten Werten.
“ Bereichsüberschreitung”	◆ Führen Sie "Auto-Einstellen" aus, oder passen Sie den Takt und die Phase an.◆ Stellen Sie die Helligkeit und den Kontrast mit dem OSD-Menü ein.
Verschwommenes Bild	◆ Prüfen Sie die Signalverbindung zwischen dem Computer und dem LCD-Monitor.◆ Führen Sie die automatische Einstellungsfunktion aus.
Bild zu hell Bild zu dunkel	◆ Setzen Sie den LCD-Monitor zurück. (Führen Sie die Funktion “Zurücksetzen” im OSD-Menü aus.)◆ Entfernen Sie zusätzliches Zubehör (z.B. Signalverlängerungskabel).
Irreguläres Bild	◆ Stellen Sie die H. Position und die V. Position im OSD-Bildmenü ein◆ Prüfen Sie die eingestellte Bildgröße.◆ Führen Sie die automatische Einstellungsfunktion aus..
Verzerrtes Bild	◆ Stellen Sie die Farbe im OSD-Farbmenü ein.
Bild nicht zentriert Falsche Größe	◆ Kontaktieren Sie den Händler Ihres Monitors oder den Kundendienst, der auf der Garantiekarte aufgeführt ist.
Ungleiche FarbeFarbe zu dunkel	◆ Bitte laden Sie den Videokartentreiber von den folgenden Websites herunter: Nvidia : http://www.nvidia.com/content/drivers/drivers.aspIntel : http://downloadfinder.intel.com/scripts-df/support_intel.aspATI : https://support.ati.com/ics/support/default.asp◆ Die folgenden Videochips unterstützen die Auflösung von 1440x900: Geforce4 Ti4200 , Geforce FX5200 , Geforce PCX6200 , G5 Geforce FX5200 , ATI Radeon 9600 , ATI RadeonRX300 Matrox P750 , Nvidia Geforce2 , I865G , I915G
Dunkelbereich verzerrt Weiße Farbe ist nicht richtig weiß
Der LCD-Monitor kann mit den vorderen Tasten nicht eingestellt werden.
Dieser LCD-Monitor unterstützt die Auflösung von 1440x900 nicht.

WARTUNG

Dieses Produkt unterlag während der Produktion einer strikten Qualitätskontrolle. Warten Sie den LCD-Monitor gemäß folgenden Anweisungen, wodurch Sie die Anzeigeleistung und die Lebenszeit des Produkts optimieren können.

Warnung: Öffnen Sie das LCD-Montiorgehäuse nicht, um einen elektrischen Schlag zu vermeiden. Sie dürfen nicht versuchen, den LCD-Monitor zu reparieren. Die benutzerbedienbare Wartung beschränkt sich auf Folgendes.

Netzkabel austecken

Abdeckung prüfen

Reinigen

Reinigungsmittel

Bildschirm

Gehäuse

Zubehör

Aufbewahrung

Haftungsausschluss

Trennen Sie den LCD-Monitor vom Netz, bevor Sie die Wartungsarbeit durchführen.
Prüfen Sie, ob der LCD-Monitor und das Zubehör beschädigt oder zerbrochen ist.
Sprühen bzw. gießen Sie Flüssigkeiten nicht direkt auf den Bildschirm oder das Gehäuse.
Achten Sie darauf, dass kein Wasser und keine Flüssigkeit in den LCD-Monitor oder das Zubehör eindringt.

□ Verwenden Sie reines Wasser oder Glasreiniger, der kein Ammoniak oder Alkohol enthält.
□ Verwenden Sie kein Keton (z.B. Azeton), Äthanol, Toluol, Essigsäure, Methan, Chlorid oder Scheuermittel, um den Monitor zu reinigen, denn diese Chemikalien können den LCD-Monitor beschädigen.
□ Verwenden Sie ein mit Wasser oder einem milden Reinigungsmittel (siehe oben) angefeuchtetes, weiches, sauberes Tuch, um den Bildschirm des LCD-Monitors zu reinigen.
□ Verwenden Sie gegebenenfalls ein spezielles Tuch für die Bildschirmreinigung oder eine Lösung, die für statische Elektrizität geeignet ist.
□ Verwenden Sie ein mit Wasser oder einem milden Reinigungsmittel (siehe oben) angefeuchtetes, weiches, sauberes Tuch, um das LCD-Monitorgehäuse zu reinigen.
□ Verwenden Sie ein mit Wasser oder einem milden Reinigungsmittel (siehe oben) angefeuchtetes, weiches, sauberes Tuch, um das Zubehör zu reinigen.

Wird der LCD-Monitor längere Zeit nicht gebraucht, trennen Sie ihn vom Netz und bewahren Sie ihn im Originalkarton auf, um unvorhersehbare Schäden zu vermeiden.

Die Garantie gilt nicht für Schäden, die durch Benutzung eines oben nicht erwähnten Reinigungsmittels entstanden sind.

DISPLAYMOD

Eingehende Displaymodi

Auflösung	Horizontale Frequenz (KHz)	Vertikale Frequenz (Hz)
640X480	31.47	59.94
640X480	37.86	72.81
640X480	37.50	75.00
800X600	35.16	56.25
800X600	37.88	60.32
800X600	48.08	72.19
800X600	46.88	75.00
720X400	31.47	70.09
1024X768	48.36	60.00
1024X768	56.48	70.07
1024X768	60.02	75.03
1280X800	49.68	60.00
1280X800	62.62	75.00
1440X900	55.92	60.00

LCD Panel	TypBetrachtungswinkelKontrastverhältnisHelligkeitReaktionszeit (Tr+Tf)Darstellbare FarbenMax. AuflösungPixel Pitch	19.0" TFT Active Matrix LCD DisplayH:150°, V:130°500 : 1 (Typisch)300 cd/m2 (Typisch)8 ms16.2M Farben(True Color)1440X900(WXGA)0.285mm(H)x0.285mm(V)
Eingangssignale	VGADVI*	VGA kompatibles analog RGB Composite Sync unterstütztDDWG konformes Single Link TMDS Digital Visual Interface(DVI)
Kompatibilität	PC	Bis zu 1440X900@60Hz (zeilensprungfrei)
Anschlüsse	VGADVI*AudioPower	D-Sub 15-PinDVI-DStereobuchseA/C Eingang
Netz	SpannungVerbrauchEnergiesparmodus	Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 HzAktiv < 48 Watt Max.Standby < 3 Watt
Integrierte Lautsprecherautsprecher x2
Benutzeroberfläche	LED-Anzeige	Aktiv - GrünStandby - Orange
Betriebsbedingungen	TemperaturLuftfeuchtigkeit	Betrieb: 5 to 40°C °C20% ~ 80% R.H.
Abmessungen	Physisch	444.4mm(W) x 366mm(H) x 185mm(T)
Nettogewicht 4.17 Kg
Neigungswinkel		-5° Neigung und 20° Anheben
DDC DDC2B
Energieverwaltung VESA DPMS
Zertifizierungen		UL/CUL, FCC, CE

* Die DVI-Funktion ist optional

Sommario

PRODOTTO 2

Contenuto....2

Caratteristiche 2

Risparmio energetico ....2

Plug & play 2

SICUREZZA....3
