Produkttyp	Fortschrittliche kabellose Wetterstation mit farbigem LCD-Bildschirm
Marke	Oregon Scientific
Modell	BAR208SX
Abmessungen der Haupteinheit (L × B × H)	94 × 51 × 182,5 mm
Gewicht der Haupteinheit (ohne Batterien)	241 g
Hauptstromversorgung	3 Batterien UM-3 (AA) 1,5 V oder AC/DC-Netzteil 5 V 150 mA (im Lieferumfang enthalten)
Außensensor (Modell THGR511)	Kabelloses Thermo-Hygrometer, Abmessungen 50 × 22 × 96 mm, Gewicht 49 g (ohne Batterien), Stromversorgung 2 Batterien UM-4 (AAA) 1,5 V
Temperaturbereich der Haupteinheit	-5 °C bis 50 °C
Temperaturbereich des Außensensors	-20 °C bis 60 °C
Luftfeuchtigkeitsbereich	25 % bis 95 % (Haupteinheit und Sensor)
Temperaturauflösung	0,1 °C (oder 0,1 °F)
Sensorübertragungsfrequenz	433 MHz
Maximale Übertragungsreichweite	30 m (98 ft) ohne Hindernisse
Hauptfunktionen	Funkuhr (DCF/MSF/WWVB), Wettervorhersage 12-24 h, Innen-/Außentemperatur und -feuchtigkeit, Mondphase, Wetterwarnungen (HEAT, WIND, STORM, FOG, FROST), Frostwarner, Hintergrundbeleuchtung
Anzeige	Farbiges LCD mit Hintergrundbeleuchtung (5 s im Batteriebetrieb, dauerhaft im Netzbetrieb)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine korrosiven oder scheuernden Mittel verwenden; nicht in Wasser eintauchen
Sicherheit	Die internen Komponenten nicht verändern; die Polarität der Batterien beachten; nicht Feuchtigkeit oder extremen Temperaturen aussetzen
Ersatzteile und Reparierbarkeit	Keine detaillierten Teile; Reset über RESET-Taste möglich; Netzteil im Lieferumfang; zusätzlicher Sensor optional erhältlich
Allgemeine Informationen	Garantie nicht angegeben; EU-Konformitätserklärung online verfügbar; Verwendungsländer: Europa, Schweiz, Norwegen

Häufig gestellte Fragen - BAR208SX OREGON SCIENTIFIC

Wie installiere ich den Außensensor?

Öffnen Sie das Batteriefach des Sensors, wählen Sie einen Kanal (1, 2 oder 3) und drücken Sie RESET. Schließen Sie das Fach und platzieren Sie den Sensor weniger als 30 m von der Haupteinheit entfernt, geschützt vor direkter Sonneneinstrahlung und Feuchtigkeit, in einer Höhe von etwa 1,5 m.

Wie synchronisiere ich die Uhr automatisch?

Die Uhr synchronisiert sich automatisch mit dem Funksignal DCF-77 (Europa) oder MSF-60 (Großbritannien). Um den Empfang zu aktivieren, drücken und halten Sie die Taste + einige Sekunden lang. Der Empfang kann 2 bis 10 Minuten dauern.

Was bedeuten die Wettersymbole?

Die Symbole sagen das Wetter für die nächsten 12 bis 24 Stunden voraus: sonnig, teilweise bewölkt, bewölkt, regnerisch, schneereich. Das Symbol blinkt bei Wetterwarnungen (HEAT, WIND, STORM, FOG, FROST).

Wie zeige ich die Max-/Min-Temperaturen an?

Drücken Sie mehrmals die Taste MEM, um zwischen aktuellen, maximalen und minimalen Werten des ausgewählten Sensors zu wechseln. Um die Werte zu löschen, halten Sie MEM gedrückt.

Was tun, wenn das Display leer oder gestört ist?

Führen Sie einen Reset durch, indem Sie die Taste RESET auf der Rückseite der Haupteinheit drücken. Wenn das Problem weiterhin besteht, überprüfen Sie die Batterien oder das Netzteil.

Kann ich mehrere Sensoren verwenden?

Ja, die Haupteinheit kann bis zu 3 Sensoren empfangen. Stellen Sie sicher, dass jeder Sensor über die Taste CHANNEL auf einen anderen Kanal (1, 2 oder 3) eingestellt ist.

Wie stelle ich die Uhr manuell ein?

Deaktivieren Sie zuerst den Funkempfang (halten Sie + gedrückt). Halten Sie dann MODE gedrückt, um in die Einstellungen zu gelangen: Zeitzone, 12/24h-Format, Stunden, Minuten, Jahr, Kalendermodus und Sprache. Verwenden Sie + oder - zum Ändern und MODE zur Bestätigung.

Was bedeutet die LED-Frostanzeige?

Wenn der Sensor auf Kanal 1 eine Temperatur zwischen -2 °C und 3 °C erfasst, blinkt die LED, um Sie vor Frostgefahr zu warnen. Sie stoppt, sobald die Temperatur diesen Bereich verlässt.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Display und das Gehäuse abzuwischen. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Tauchen Sie das Gerät niemals in Wasser.

Was tun, wenn der Sensor nicht erkannt wird?

Überprüfen Sie, ob die Batterien des Sensors korrekt eingelegt sind und der Kanal richtig eingestellt ist. Halten Sie + auf der Haupteinheit gedrückt, um eine Suche zu starten. Entfernen Sie Störquellen und bringen Sie den Sensor bei Bedarf näher.

BEDIENUNGSANLEITUNG BAR208SX OREGON SCIENTIFIC

ALLARMERISCHIO GELATE

Farb-LCD erweiterete drahtlose Wetterstation Modell: BAR208SX BEDIENUNGSCANLEITUNG

INHALT

Ubersicht. 2

Vorderansicht 2

Rückansicht 3

Funksendeinheit 3

Erste Schritte 3

Batterien einlagen 3

AC Netzteil Anschliessen 4

Funksendeeinheit 4

Datumübertragung der Sendeeinheit. 5

Uhr 5

Zeitsignalempfang 5

Die Uhr manuell einstellen 5

Wettervorhersage 6

Wetterwarnmeldung. 6

Temperatur und Luftfeuchtigkeit 6

Frostwarnung 7

Wettertrends. 7

Mondphase. 7

Hintergrundbeleuchtung. 7

Reset. 7

Vorsichtsmaßnahmen 7

Technische Daten 8

EU-Konformitätserklarung 9

Informationen Für Die Benutzer. 9

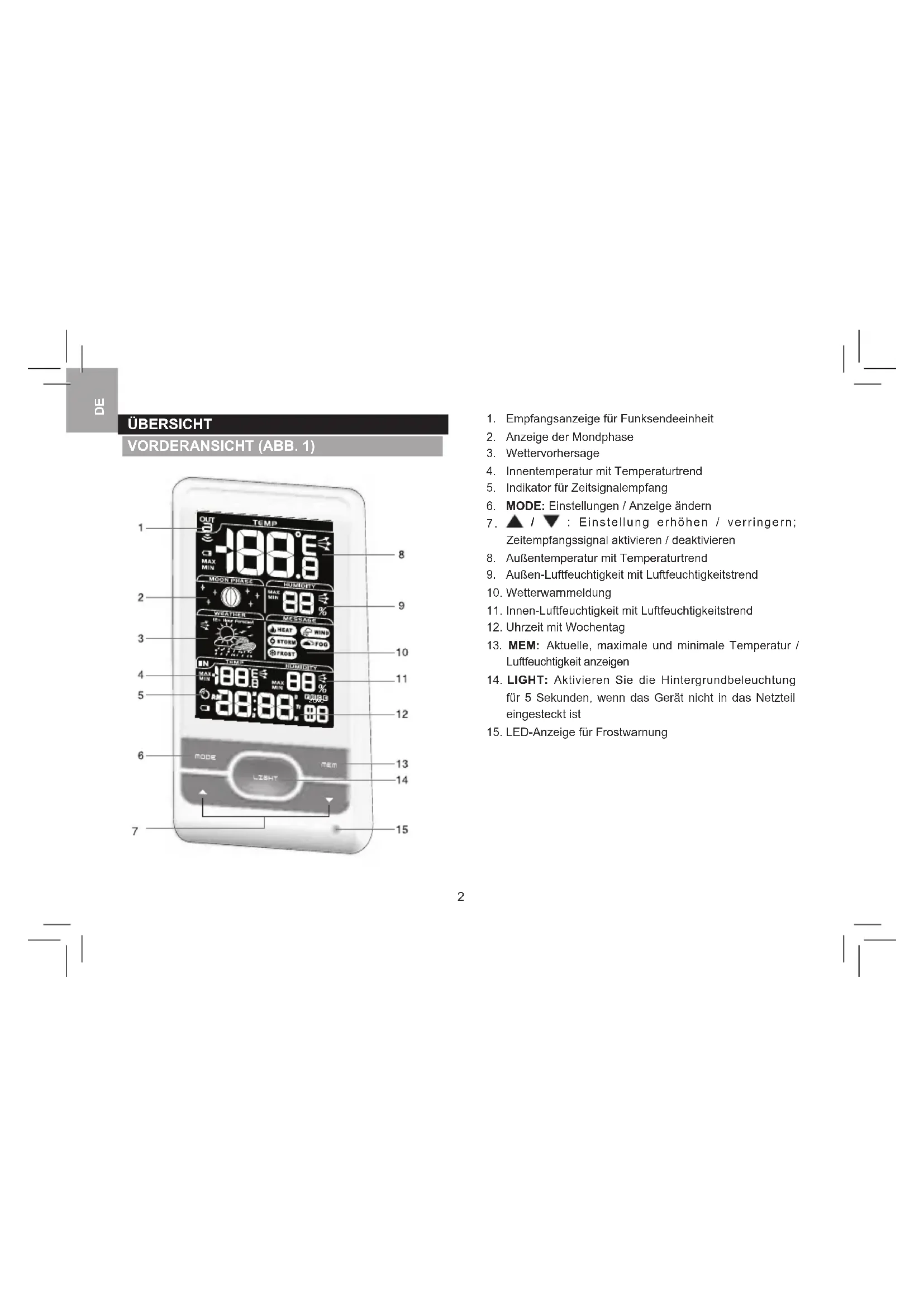

UBERSICHT

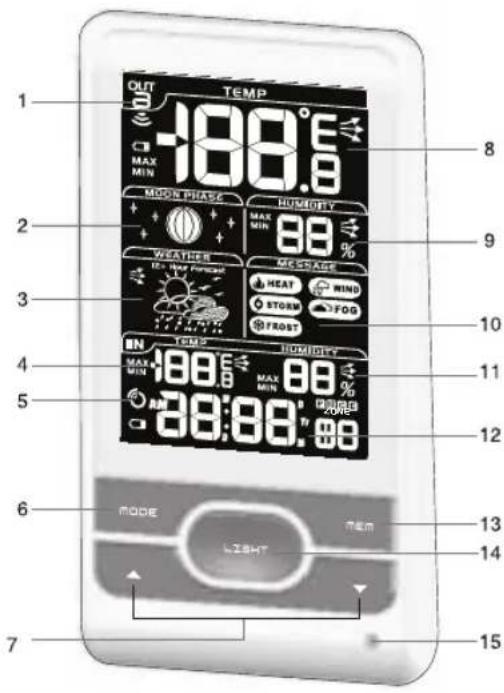

VORDERANSICHT (ABB.1)

1. Empfangsanzeige für Funksendeinheit
2. Anzeige der Mondphase
3. Wettervorhersage
4. Innentemperatur mit Temperaturtrend
5. Indikator für Zeitsignalempfang
6. MODE: Einstellungen / Anzeigeändern
7. ▲ / ∇ : Einstellung erhöhen / verringn; Zeitempfangssignal aktivieren / deaktivieren
8. Außentemperatur mit Temperaturtrend
9. Außen-Luftfeuchtigkeit mit Luftfeuchtigkeitsrend
10. Wetterwarmmeldung
11. Innen-Luftfeuchtigkeit mit Luftfeuchtigkeitsrend
12. Uhrzeit mit Wochentag
13. MEM: Aktuelle, maximale und minimale Temperatur / Luftfeuchtigkeit anzeigen
14. LIGHT: Aktivieren Sie die Hintergrundbeleuchting für 5 Sekunden, wenn das Gerät nicht in das Netzeil eingesteckt ist
15. LED-Anzeige für Frostwarnung

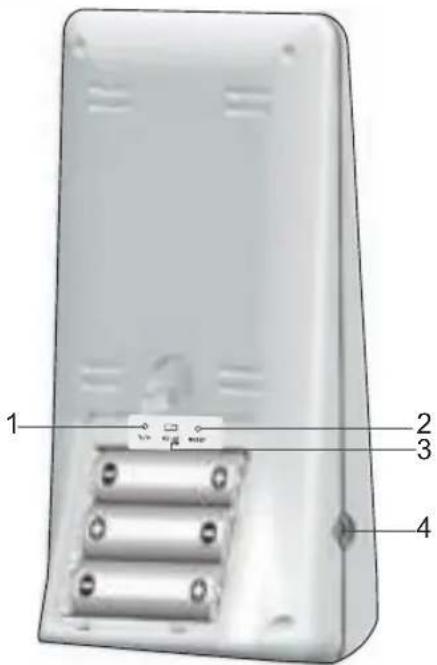

RÜCKANSICHT (ABB. 2)

1. ^ C / ^ : Temperatureinheit auswahlen
2. RESET: Gerät auf Standardeinstellungen zurecksetzen
3. EU/UK/US: Das nachstgelegene Funksignal auswahlen
4. AC Netzadapterbuchse

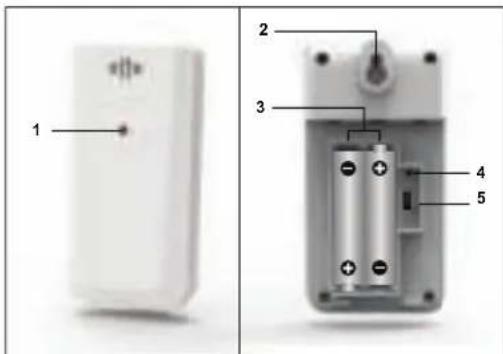

FUNKSENDEEINHEIT (ABB.3)

1. LED-Statusindicator
2. Öffnung für Wandumontage
3. Batteriefach
4. RESET-Öffnung
5. CHANNEL-Schalter

ERSTE SCHRITTE

BATTERIEN EINLEGEN

1. Offnen Sie das Batteriefach.
2. Legen Sie die Batterien ein und achtEN Sie auf die Übereinstimmung der Polaritäten. (siehe ABB. 2)
3. Nach jedem Batteriewechsel auf RESET drücken.

STELLE	BEDEUTUNG
Bereich für Uhr / Alarm und Innentemperatur	Batterien der Basisinheit sind schwach
Bereich für Außentemperatur	Batterien der Sendeeinheit sind schwach

AC NETZTEIL ANSCHLIESSEN

Stecken Sie den mitgelieferten Netzadapter zunachst in die Buchse und dann in einer Standard-Steckdose (Wechselstrom).

HINWEIS

Die Batterien sind nur für den Backup-Einsatz. Schlieben Sie das Gerät immer über das Netzteil an die Stromquelle an.
- Stellen Sie sichere, dass das AC-Netzteil stets gut beluftet ist, und dass das Gerät stets gut zuganglich ist.
Die Basisstation und das AC-Netzeil sollenn niemals an Orten eingesetzt werden, wo diese Nasse oder Feuchtigkeit ausgesetzt waren. Stellen Sie niemals irgendwelche mit Wasser gefüllte Gefäße, wie z.B. Vasen auf die Basisstation oder auf das AC-Netzteil.
Um das Gerät vollständig von der Netzstromversorgung zu trennen, müssen Sie das AC-Netzteil aus der Netzdoseziehen.

FUNKSENDEEINHEIT

Die Basisinheit kann Daten von bis zu 3 Sendeeinheiten empfangen.

So richten Sie die Sendeeinheit ein:

1. Öffnen Sie das Batteriefach (siehe ABB. 3).
2. Wahlen Sie einen Kanal und drucken Sie auf RESET.
3. Schließen Sie die Batterieiklappe.

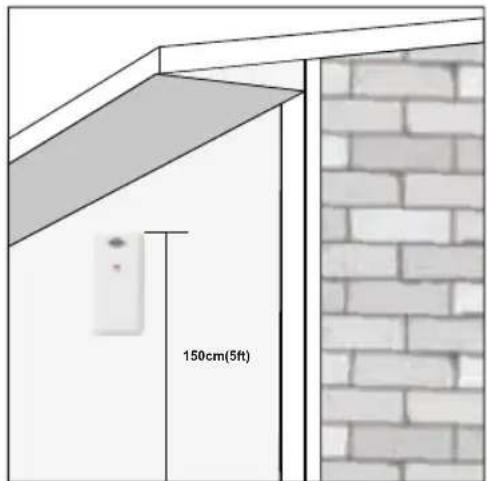

4. Platzieren Sie die Sendeeinheit mit dem Tischaufsteller oder der Wandaufhängung innerhalb von 30 m von der Basisinheit entfern.

TIPP Die ideale Platzierung der Sendeeinheit ware eine beliebige Stelle an der Außenseite Ihres Houses in einer Höhe von etwa 150~cm die vor direkter Sonnenbestrahlung und Feuchtigkeit geschützt ist, um prazise Messwerte zu gewährleisten.

HINWEIS Verwenden Sie Alkaline-Batterien für langere Betriebsdauer sowie Lithium-Batterien für Gebrauch bei Temperatur unter dem Gefrierpunkt.

DATENÜBERTRAGUNG DER SENDEEINHEIT

So suchen Sie nach einer Sendeeinheit:

Halten Sie + MODE gedrückt.

Das Sensor-Empfangssymbol im Bereich der Funksendeinheit zeigt den Status an:

SYMBOL BESCHREIBUNG
OUT OUT | → |	Baseinheit sicht nach Sendeinheit(en).
OUT OUT OUT OUT OUT | → | → | → |	Ein Kanal wurde gegunden.
OUT	Die Sendeeinheit konnte nicht gegeben werden.

TIPP Die Übertragungsreichweite kann von mehreren Faktoren abhängen. Sie müssen eventuell mehrere Standorte testen, um optimale Ergebnisse zu erzielen.

UHR

ZEITSIGNALEMPFANG

Dieses Produkt synchronisiert seine Uhr automatisch mit einem Zeitsignal.
Verschieben Sie EU/UK, um das Empfangssignal auszuwahlen.

EU/UK:

EU: Signal DCF-77: innerhalb von 1500 km (932 Meilen) von Frankfurt, Deutschland.

UK: Signal MSF-60: innerhalb von 1500 km (932 Meilen) von Anthorn, England.

US:

Signal WWVB-60:innerhalb von 3200 km (2000 Meilen) von Fort Collins, Colorado.

So aktivieren / deaktivieren Sie den Signalempfang: Halten Sie gedrückt, um den Signalempfang zu aktivieren, oder, um diesen zu deaktivieren.

HINWEIS Der Empfang nimmt etwa 2-10 Minuten in Anspruch. Wenn das Signal schwach ist, kann es bis zu 24 Stunden tauern, bis ein gultiges Signal empfangen wird. Solle der Signalempfang nicht erfolgreich sein, platzierten Sie Ihr Gerät in der Näre eines Fensters und halten Sie gedrückt, um eine weitere Signalsuche zu veranlassen.

Indikator fur Zeitsignalempfang:

STARKES SIGNAL	SCHWACHES SIGNAL	KEIN SIGNAL

DIE UHR MANUELL EINSTELLLEN

Um die Uhr manuell einzustellen, müssen Sie zuerst den Signalempfang deaktivieren.

1. Halten Sie MODE gedrückt.
2. Drücken Sie auf ▲ oder √um die Einstellungen zuändern.

3. Drücken Sie zur Bestätigung auf MODE.

4. Die Reihenfolge der Einstellungen lautet: Zeitzone, 12-/24-Stundenformat, Stunde, Minute, Jahr, Kalendermodus (Tag-Monat/Monat-Tag), Monat, Tag und Sprache.

EU: Der Z eitzonenausgleich stellt die Uhr auf bis zu + / - 23 Stunden von der empfangenen Signalzeit ein. US: Wahlen Sie die Z eitzone aus: (P) Pacific, (E) Eastern, (C) Central oder (M) Mountain.

HINWEIS Die Sprachoptionen sind Englisch (E), Deutsch (D), Französich (F), Italienisch (I) und Spanish (S).

So wahlen Sie den Anzeigemodus aus:
Drücken Sie auf MODE, um zwischen Uhrzeit mit Sekunden / Wochentag / Kalender auszuwahlen.

WETTERMORHERSAGE

Dieses Produkt erstellt eine Wettervorhersage der nachsten 12 bis 24 Stunden innerhalb eines Radius von 30-50 km (19-31 Meilen), mit einer Genaigungkeit von 75% .

	Sonnig
	Teilweise bewölkt
	Bewölkt
	Regnerisch
	Verschneit

WETTERWARNMELDUNG

Die Wetterwarnmeldung liefert Hinweise auf voraussichtliche Ereignisse, die eintreten konnen und auf den Berechnungen der Wetterstation basieren. Die Bedeutung der Warnhinweise wird nachstehend erlautert:

Warnhinweis Bedeutung
HEAT	Risiko für hohe Temperaturen
WIND	Risiko für hohe Windgeschwindigkeiten
STORM	Risiko für Sturm
FOG	Risiko für Nebel
FROST	Risiko für Frost

TEMPERATUR UND LUFTFEUCHTIGKEIT

So wechseln Sie die Temperatureinheit: Drücken Sie auf ^ C / ^ F

So veranlassen Sie eine automatische Abfrage (AutoScan) aller Sendeeinheiten:

Halten Sie + MEM gedrück, um die Daten jeder Sendeeinheit 3 Sekunden lang anzuzeigen. Um die Abfrage zu beenden, drücken Sie auf ▲

So wechseln Sie zwischen den aktuellen, minimalen und maximalen Speicherdaten für die gewährte Sendeeinheit:

Drucken Sie wiederholt auf MEM.
Solöschen Sie die Daten:

Halten Sie MEM gedrück.

FROSTWARNUNG

Wenn die Sendeeinheit des Kanals 1 auf einen Wert zwischen 3^ und -2^ (37°F bis 28°F) abfällt, blinkt der LED-Indicator; er hört auf zu blinken, wenn sich die Temperaturwerte wieder außerhalb desses Bereichs befinden.

WETTERTRENDS

Die Symbole der Temperatur-, Luftfeuchtgkeits- und Luftdrucktrends basieren auf den letzten Messwerten der Sendeeinheit.

STEIGEND KONSTANT FALLEND
	→	→

MONDPHASE

Drucken Sie im Mondphasen-Modus auf A der, u die einzelnen Jahre abzufragen (2001 bis 2099).

○	Neumond Vollmon	○
○	Zunehmende Sichel	○	Abnehmender Dreiviertelmond
○	Erstes Viertel (zunehmender Halbmond)	○	Letztes Viertel (Abnehmender Halbmond)
○	Zunehmender Dreiviertelmond	○	Abnehmende Sichel

HINWEIS Die Sternsymbole, die die Mondphase umringen, werden von 18 Uhr abends bis 6 Uhr früh angezeigt.

HINTERGRUNDBELEUCHTUNG

Drucken Sie LIGHT, um die Hintergrundbeleuchung für 5 Sekunden zu aktivieren, wenn das Gerät nicht in das Netzteil eingesteckt ist. Die Hintergrundbeleuchung bleibt eingeschaltet, wenn das Gerät an das Netzteil angeschlossen ist.

RESET

Drucken Sie auf RESET, um das Gerät auf die Standardeinstellungen zurückzusetzen.

SICHERHEITSMASSNAHME

• Verwenden Sie nur neue Batterien gemäß angegebener Höhe und Typen. Vermischen Sie nicht alte und neue Batterien, vermeiden Sie unterscheidliche Batterietypen.
• Batterien gehören nicht in den Hausmüll. Gebrauchte Batterien müssen zur fachgerechten Entsorgung abgegeben werden.
• Wenn Sie die Gerät für eine längerere Zeit nicht benutzen, müssen die Batterien aus dem Batteriefach entfern werden. Chemische Flüssigkeiten, die aus den Batterien austreten, führen zu Schäden an den elektronischen Teilen.

• Setzen Sie das Gerät keiner extremen Gewalteinwirkung und keinen Stößen aus, und halten Sie es von übermäßigem Staub, Hitze oder Feuchtigkeit fern.

• Tauchen Sie das Gerät niemals in Wasser. Falls Sie eine Flüssigkeit über das Gerät verschüten, trocknen Sie es sofort mit einem weichen, faserfreien Tuch.

• Reinigen Sie das Gerät keinesfalls mit scheuernden oder atzenden Mitteln.
• Machen Sie sich nicht an den internen Komponenten des Geräts zu schaffen, da dies zu einem Verlust der Garantie führen kann.
• Die in dieser Anleitung dargestellen Abbildungen können sich vom Original unterscheiden.
• Entsorgen Sie das Produkt nicht im allgemeinen Hausmull, sondern ausschließlich in den darauf vorgesehenen,COMMUNALEN Sammelstellen, die Sie bei ihrer Gemeinde erfragen können.
• Der Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht vervielfaltigt werden.

HINWEIS Die technischen Daten für these Produkte und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.

HINWEIS Eigenschaften und Zubehör nicht in allen Ländern verfügbar. Weitere Informationen erhalten Sie von Ihr FremachhandlervorOrt. BittebesuchenSieunsere Internetseite http://global.oregon scientific.com/customerSupport.

php,um eine elektronische Version dieser Bedienungsanleitung herunter zu laden.

TECHNISCHE DATEN
TYP BESCHREIBUNG
BASISEINHEIT
L x B x H 94 x 51 x 182,5	mm
Gewicht 241 g ohne Batterie
Temperaturbereich	-5 °C bis 50 °C (23 °F bis 122 °F)
Auflösung 0,1 °C (0,1 °F)
Signafrequency 433 MHz
Luftfeuchtigkeitsbereich 25 % - 95 %
Luftfeuchtigkeits-aufösung	1 %
Stromversorgung	3 Batterien UM-3 (AA) 1,5V AC/DC-Adapter 5V 150mA
FUNKSENEDEEINHEIT (THGR511)
L X B X H	50 x 22 x 96 mm (1.97 x 0.87 x 3.78 in)
Gewicht 49 g ohne Batterie
Übertragungsreichweite	30 m ohne Hindernisse
Temperaturbereich	-20 °C bis 60 °C (-4 °F bis 140 °F)
Luftfeuchtigkeitsbereich 25 % - 95 %
Stromversorgung	2 Batterien UM-4 (AAA) 1,5 V

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website www.oregonscientific.de, um mehr über die Produkte von Oregon Scientific zu erfahren.

Für etwaige Anfrage kontaktieren Sieitte unseren Kundendienst unter info@oregon scientific.de.

Oregon Scientific Global Distribution Limited gehalt sich das Recht vor, die Inhalte, Bedingungen und Bestimmungen in dieser Bedienungsanleitung zu interpretieren und auszulegen, und diese jederzeit nach eigenen Ermessen ohne vorherige Ankündigung abzuändern. Soweit es irgendwelche Unterschiede zwischen der englishen Version und den Versionen in anderen Sprachen gibt, ist die englishiche Version maßgebend.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklart der Hersteller, Oregon Scientific Global Distribution Limited, dass der Farb-LCD erweiterte drahtlose Wetterstation (Modell: BAR208SX) In Übereinstimmung mit 2014/53/EU ist. Den vollständigen Wortlaut der EU-Konformitätserklung finden Sie unter folgender Internetadresse: http://global.oregon scientific.com/customerSupport.php.

KONFORM IN FOLGENDEN LÄNDERN

Alle Länder der EU, Schweiz (CH)

und Norwegen

INFORMATIONEN FÜR DIE BENUTZER

Gemäß den Europäischen Richtlinien 2011/65/EU und 2012/19/EU über die Reduzierung der Verwendung gefährlicher Stoffe in elektrischen und elektronischen Geräten, sowie die

Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät besagt, dass es am Ende seiner Verwendungszeit getrennt von anderen Abfallen entsorgt werden muss.

Der Benutzer muss davon das Gerät nach Beendigung seiner Verwendungsdauer zu geeigneten Sammelstellen für die getrennte Abfallentsorgung von elektrischen und elektronischen Geräten bringen oder es dem Endverkäfer beim Kauf eines neuen Geräts von ähnlicher Art im Verhältnis eins zu eins übergeben.

Die angemessene Abfalltrennung und die darauf folgende Verbringung des aufgelassenen Geräts in den Recyclingkreislauf zur umweltverträglichen Verwertung und Entsorgung trag den zu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und sie begünst-gen das Recycling von Materialien, aus denen das Gerät besteht.

Die rechtswidrige Entsorgung des Produktes veranländst die Verwendung der geltenden Verwaltungssanktionen.
