BEDIENUNGSANLEITUNG SSU 200 EBPlus FESTOOL

EU-Konformitätserklärung. Wir erklären in al- leiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

EN IEC 63000:2018 Unterzeichnet für und im Namen von/ Signed on behalf of and in name of/ Signé pour et au nom de Festool GmbH Wertstr. 20, 73240 Wendlingen, GERMANY Wendlingen, 2023-03-01 Markus Stark Head of Research & Development Products Christian Bader Head of Development Functions

• im definierten Seriennummer-Bereich (S-Nr.) von 40000000 -

1) gilt für SSU 200 EB zur Ermittlung des gemessenen und des

Akustischer Ausgabewert 200 mm max. 250 mm Max. Schnitttiefe und Länge des Schwertes CE-Kennzeichnung: Bestätigt die Kon formität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemein schaft. Nicht in den Hausmüll geben. Tipp, Hinweis Handlungsanweisung 2 Sicherheitshinweise

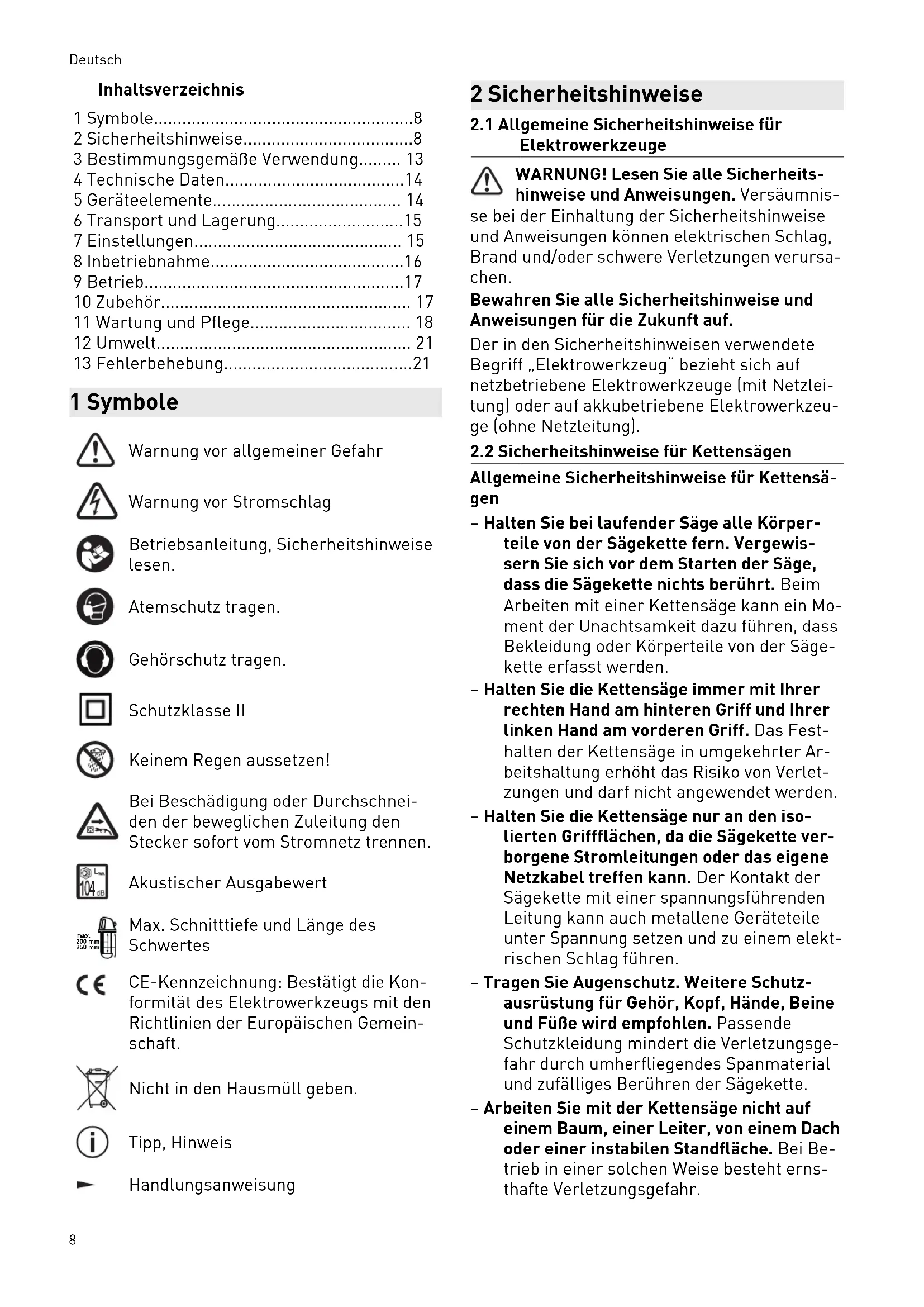

2.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Versäumnis se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa chen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzlei tung) oder auf akkubetriebene Elektrowerkzeu ge (ohne Netzleitung).

2.2 Sicherheitshinweise für Kettensägen

Allgemeine Sicherheitshinweise für Kettensä gen – Halten Sie bei laufender Säge alle Körper teile von der Sägekette fern. Vergewis sern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Mo ment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Säge kette erfasst werden. – Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Fest halten der Kettensäge in umgekehrter Ar beitshaltung erhöht das Risiko von Verlet zungen und darf nicht angewendet werden. – Halten Sie die Kettensäge nur an den iso lierten Griffflächen, da die Sägekette ver borgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elekt rischen Schlag führen. – Tragen Sie Augenschutz. Weitere Schutz ausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsge fahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette. – Arbeiten Sie mit der Kettensäge nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Be trieb in einer solchen Weise besteht erns thafte Verletzungsgefahr. Deutsch 8– Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder insta bile Standflächen können zum Verlust des Gleichgewichts oder zum Verlust der Kon trolle über die Kettensäge führen. – Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der ge spannte Ast den Benutzer treffen und/oder die Kettensäge der Kontrolle entreißen. – Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäu men. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen. – Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sä gekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Ketten säge stets die Schutzabdeckung aufzie hen. Sorgfältiger Umgang mit der Ketten säge verringert die Wahrscheinlichkeit ei ner versehentlichen Berührung mit der laufenden Sägekette. – Befolgen Sie Anweisungen für die Schmie rung, die Kettenspannung und das Wech seln von Führungsschiene und Kette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rück schlagrisiko erhöhen. – Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht be stimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsge mäße Arbeiten kann zu gefährlichen Situa tionen führen. – Diese Kettensäge ist nicht geeignet zum Fällen von Bäumen. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu ernsthaften Verletzungen des Benutzers oder anderen Personen füh ren. Ursachen und Vermeidung eines Rückschlags Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägeket te im Schnitt festklemmt. Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Benutzers geschlagen wird. Das Verklemmen der Sägekette an der Ober kante der Führungsschiene kann die Schiene rasch in Benutzerrichtung zurückstoßen. Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlas sen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtun gen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei zu arbeiten. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Kettensäge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert wer den: – Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stel lung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maß nahmen getroffen werden, kann der Benut zer die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen. – Vermeiden Sie eine abnormale Körperhal tung und sägen Sie nicht über Schulterhö he. Dadurch wird ein unbeabsichtigtes Be rühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht. – Verwenden Sie stets vom Hersteller vor geschriebene Ersatzschienen und Säge ketten. Falsche Ersatzschienen und Säge ketten können zum Reißen der Kette und/ oder zu Rückschlag führen. – Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die War tung der Sägekette. Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

2.3 Weitere Sicherheitshinweise

– Verwenden Sie das Elektrowerkzeug zu keinem anderem als dem bestimmten Zweck. Der Einsatz des Elektrowerkzeugs als stationäre Säge ist untersagt. Deutsch 9– Unbefugten Personen ist die Berührung des Elektrowerkzeugs und dessen elektri scher Zuleitung verboten. – Die geltenden Rechtsvorschriften auf dem Gebiet Arbeitssicherheit, die Sicherheits hinweise sowie auch weitere, allgemein geltende Gesundheits- und Arbeitsgrund sätze sind unbedingt einzuhalten. Der Hersteller haftet für keine Schäden, die in Folge von unberechtigten Änderungen an dem Elektrowerkzeug entstanden sind. – Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu spüren, oder ziehen Sie die örtliche Ver sorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer span nungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Was serleitung verursacht Sachbeschädigung. – Tragen Sie beim Arbeiten eine Schutzbrille und einen Gehörschutz, die den nationalen Vorschriften für persönliche Schutzausrüs tung entsprechen. Tragen Sie einen Schnittschutzoverall oder eine Schnitt schutzhose. Tragen Sie festes Schuhwerk mit rutschfesten Sohlen. Tragen Sie keine weiten Jacken, Schals, Schmuck usw., die sich in der Sägekette verfangen können. – Um die Schutzklasse einzuhalten, muss man die Säge auf Sicherheit prüfen. Daher ist mit diesen Arbeiten eine berechtigte elektrotechnische Fachwerkstatt zu beauf tragen. – Wir empfehlen, einen Fehlerstromschutz schalter mit einem Auslösestrom von 30 mA oder weniger zu verwenden. – Im Freien sind nur die zulässigen und ent sprechend bezeichneten Verlängerungska bel zu verwenden. Das Verlängerungskabel ist regelmäßig zu kontrollieren und bei Be schädigung sofort auszutauschen. – Beachten Sie die Umgebungseinflüsse. Lassen Sie das Elektrowerkzeug nicht im Regen stehen und verwenden Sie es nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung des Arbeitsplat zes und arbeiten Sie mit dem Elektrowerk zeug nicht in der Nähe von brennbaren Flüssigkeiten und Gasen. Das warme Elek trowerkzeug ist dort nicht abzulegen, wo es zum Entflammen kommen könnte, und es ist in sauberem Zustand zu halten. – Prüfen Sie regelmäßig die bewegliche Zu leitung und im Falle einer Beschädigung lassen Sie diese in einer Fachwerkstatt austauschen. Die bewegliche Zuleitung nicht zum Tragen des Elektrowerkzeugs nutzen und man darf es daran nicht aus der Steckdose ziehen. Das Kabel ist vor hohen Temperaturen, vor Öl und vor Übergängen über scharfe Kanten zu schützen. – Vor jedem Einsatz des Elektrowerkzeugs sind alle Schutzabdeckungen und Elemente sowie die beweglichen Teile zu kontrollie ren. Alle Teile müssen richtig angebracht und alle Bedingungen zum richtigen Be trieb des Elektrowerkzeugs erfüllt sein. Beschädigte Schutzabdeckungen und Ele mente sind sachgemäß in einer autorisier ten Werkstatt zu reparieren oder auszutau schen. Beschädigte Schalter sind durch ei ne autorisierte Werkstatt auszutauschen. Verwenden Sie das Elektrowerkzeug nicht, wenn die Schalter nicht ein- oder ausge schaltet werden können. – Vermeiden Sie, dass sich der Schalter in der Position EIN verklemmt. – Die Werkzeuge sind sorgfältig zu pflegen. Nur mit scharfem und sauberem Werkzeug kann man besser und sicherer arbeiten. Mangelhafte, stumpfe Werkzeuge oder Werkzeuge mit ungeeigneten Maßen dür fen nicht eingesetzt werden. Beachten Sie die Hinweise zur Werkzeug-Wartung und zum Werkzeugwechsel. – Verwenden Sie nie stumpfe oder beschä digte Ketten. Durch den Einsatz von un scharfen oder falsch eingestellten Ketten entsteht höhere Belastung, was zum Zer stören und zur anschließenden Verletzung führen kann. – Verwenden Sie nur vom Hersteller empfoh lenes Zubehör oder Sonderzubehör. – Die Schutzleiste darf nicht entfernt oder modifiziert werden. – Die Schutzleiste ist ein fester Bestandteil des Elektrowerkzeugs. Diese anzupassen, zu verkürzen oder zu demontieren wird un tersagt. Achten Sie darauf, dass sie in der Ebene des Schwertes liegt, dass die Kette richtig gespannt ist und die Schutzleiste nicht berührt. Der Mindestabstand der Ket te zur Schutzleiste beträgt 5 mm. – Die Schutzleiste ist nur dann funktionsfä hig, wenn sie in der Schnittnut liegt. Die Deutsch 10Schutzleiste verhindert den Rückschlag bei kurzen Sägeschnitten nicht. – Wenn die Schutzleiste verbogen ist, so ist mit der Säge nicht zu arbeiten. – Die Schutzabdeckungen und Schutzmittel dürfen generell nicht entfernt werden und ihre richtige Funktion darf nicht beein trächtigt werden. – Setzen Sie immer nur vom Hersteller empfohlene Schwerter, Ketten und Ket tenräder ein. Das Schwert ist immer rich tig zu befestigen. – Ketten mit Kettenzähnen für stationäre Elektrowerkzeuge dürfen nicht zum Einsatz kommen. – Sägen Sie keine Werkstücke, die für das Elektrowerkzeug zu groß oder zu klein sind. – Tauchschnitte sind grundsätzlich nicht möglich, die Konstruktion mit der Schutz leiste ermöglicht dies nicht. Es ist unters agt, die Schutzleiste zu entfernen. – Einstich (Eintauchen) mit laufendem Werk zeug in volle, geschlossene Flächen ist un tersagt. Verletzungsgefahr durch Rück schlag des Elektrowerkzeugs! – Wenn das Elektrowerkzeug nicht benutzt wird oder bei Reparatur bzw. Werkzeug wechsel ist der Stecker der beweglichen Zuleitung aus der Steckdose zu ziehen. Sicheres Arbeiten Vor Beginn – Sorgen Sie für Ordnung auf Ihrem Arbeits platz. Unordnung auf dem Arbeitsplatz kann einen Arbeitsunfall zur Folge haben. – Die bewegliche Zuleitung verlegen Sie so, dass sie vom Werkzeug nicht ergriffen wer den kann und dass sie keine zusatzliche Gefahrenquelle ist, z. B. Stolpern. – Beim Betrieb des Elektowerkzeugs in ei nem geschlossenen Raum ist für ausrei chende Lüftung zu sorgen oder eine Absau gung zu verwenden. Sägen von gesund heitsschädlichen Werkstoffen, z.B. Asbest, ist zu vermeiden. – Bevor Sie anfangen zu Arbeiten, prüfen Sie den Stand des Schmieröls sowie die richti ge Schmierfunktion. – Prüfen Sie die originale Kettenradabde ckung auf Vollständigkeit. Sollte die origi nale Kettenradabdeckung unvollständig oder beschädigt sein, so darf sie nicht ver wendet werden. Man darf sie auch nicht durch andere Bauteile ersetzen, z. B. durch Muttern. Das Spannsystem wurde speziell für Ihre Säge konstruiert, im Hinblick auf die optimale Funktion und auf Arbeitssi cherheit. – Bevor Sie anfangen zu Sägen, sind die Ein stellungshebel zum Ankippen und zur Win keleinstellung des Schwertes genügend und zuverlässig festzuziehen. Wenn die La ge des Schwertes während des Sägens neu eingestellt wird, so kann es zum Verklem men und zum Rückschlag führen. – Vom zu sägenden Material sind alle Fremd körper, insbesondere aus Metall, zu entfer nen, welche das Werkzeug beschädigen und Verletzungen verursachen können. – Vor dem Einschalten des Elektrowerkzeugs ist zu prüfen, ob das Schwert richtig befes tigt und die Kette richtig gespannt ist. – Wichtig ist die richtige Kettenspannung. Prüfen Sie die Kettenspannung bevor Sie beginnen zu arbeiten sowie fortlaufend während der Arbeit. Der Kettenvorschub ist so zu wählen, dass die Kette nicht gestoppt wird. – Das Elektrowerkzeug ist erst dann einzu schalten, wenn es auf dem zu sägenden Werkstück aufgesetzt ist. Beginnen Sie erst dann zu sägen, wenn das Elektrowerkzeug die volle Drehzahl erreicht hat. Beim Arbeiten – Während des Sägens ist die gewählte Schnittrichtung nicht gewaltsam zu ändern. – Beachten Sie, dass sich Ihre Hände im si cheren Abstand zum Schnitt und zur Kette befinden. Mit der anderen Hand halten Sie den Zusatzgriff fest. Wenn Sie die Säge mit beiden Händen halten, können die Hände nicht verletzt werden. – Das zu sägende Werkstück nie in der Hand oder über das Knie halten. Das Werkstück ist auf einem festen Untergrund zu befes tigen. Es ist wichtig, dass das zu sägende Werkstück ordnungsgemäß unterstützt ist und dass die Berührungsgefahr mit einem Körperteil, die Verklemmung der Kette bzw. der Kontrollverlust so weit wie mög lich minimiert werden. – Greifen Sie nicht unter das zu sägende Material. Die Schutzleiste kann Sie nicht genügend gegen Berührung der Kette un ter dem zu sägenden Werkstück schützen. Deutsch 11– Wenn Sie große Platten sägen, sorgen Sie für gute Auflage, um eine Kettenverklem mung und einen Rückschlag zu verhindern. Großflächige Platten tendieren durch ihr Eigengewicht zum Durchbiegen. Die Unter stützung ist unter der Platte beidseitig des Schnitts und in der Nähe der Plattenränder anzubringen. – Beim Längsschnitt ist immer die Füh rungsschiene bzw. der Parallelanschlag zu verwenden. Die Schnittgenauigkeit ver bessert sich dadurch und die Gefahr der Kettenverklemmung sinkt. – Ist die Kette verdreht oder im Schnitt nicht ausgerichtet, so können die Zähne am hint eren Rand der Kette von oben an die Holz oberfläche anstoßen, die Kette springt aus dem Schnitt hinaus und die Säge wird zu rück zum Nutzer geworfen. – Sollte es zur Verklemmung der Kette kom men, oder sollte es aus irgendeinem Grund erforderlich sein die Kette zu lösen, schal ten Sie die Säge ab und halten Sie die Säge im Werkstoff, bis die Kette komplett steht. Versuchen Sie nie, die Säge aus dem Schnitt hochzuheben oder sie zurückzuzie hen, solange die Kette nicht steht; in sol chen Fällen kann ein Rückschlag erfolgen. Suchen Sie nach Ursachen der Kettenver klemmung und nach dem Weg, wie die Ur sachen behoben werden können. – Beim Neustart der Säge mit der Kette im Werkstück ist die Kette im Schnitt zu zent rieren und Sie müssen sicherstellen, dass die Zähne nicht an den Werkstoff anstoßen. Falls die Kette verklemmt ist, kann dies nach dem Neustart die Säge nach oben, aus dem Werkstück hinaus drücken oder es kann zum Rückschlag führen. – Achtung beim Spanauswurf! Wenn der Spa nauswurf verstopft wird, ist das Elektro werkzeug auszuschalten und die Netzlei tung aus der Steckdose zu ziehen. Erst wenn die Kette steht, kann man die Ketten radabdeckung abnehmen und die verstopf te Öffnung reinigen. Solange das Elektro werkzeug nicht vollkommen stillsteht, darf man nicht in den Spanauswurf hineingrei fen. – Das Elektrowerkzeug ist vom zu sägenden Werkstück erst dann zu entfernen, wenn die Kette stillsteht. – Nach dem beendeten Schnitt und Aus schalten des Elektrowerkzeugs ist das Elektrowerkzeug in der Arbeitsstellung so lange zu halten, bis das Werkzeug vollkom men stillsteht. – Wir empfehlen Ihnen, das Elektrowerkzeug auf den Führungstisch, bzw. Systainer ab zulegen. So vermeiden Sie eine eventuelle Beschädigung der Kette und des Schwer tes. – Bevor Sie die Säge auf dem Arbeitstisch oder auf dem Fußboden ablegen, prüfen Sie immer, ob die Kette stillsteht und dass die Säge an der Schutzleiste angelehnt liegt. Eine nicht geschützte, nachlaufende Kette verursacht einen Rückschlag und sägt alles durch, was im Wege steht. Be rücksichtigen Sie die Zeit, welche nach dem Abschalten bis zum Kettenstillstand gebraucht wird. Es ist empfehlenswert, die Säge auf einer Ebene auf den Führungs tisch bzw. den Systainer abzulegen. – Wenn das Elektrowerkzeug nicht im Ein satz ist, so ist immer die Schutzabdeckung der Kette aufzusetzen, dies gilt auch beim Tragen des Elektrowerkzeugs. – Das Elektrowerkzeug nie mit laufender Kette tragen. – Wenn das Elektrowerkzeug nicht einge setzt wird, so ist es sicher, trocken und ab geschlossen, außer Reichweite von Kindern und unbefugten Personen aufzubewahren.

2.4 Restliche Risiken

Auch beim empfohlenen Einsatz des Elektro werkzeugs und unter Einhaltung aller Sicher heitsvorschriften können aus Gründen der kon struktiven Anordnung des Elektrowerkzeugs und dessen Verwendung folgende Sicherheits restrisiken entstehen: – Verletzung an Kettenzähnen beim Ketten wechsel. – Verletzung bei Berührung der Kette im Sä gebereich. – Ergreifen der Kleidung von laufender Kette. – Verletzung durch abfliegende Sägeab schnitte oder Werkzeugteile. – Gefahr durch bewegliches Zuleitungskabel. – Rückschlag durch Kettenverklemmung oder Arbeit mit der Leistenspitze. – Gesundheitsgefährdende Konzentration von Staub, wenn in nicht ausreichend ge lüfteten Räumen gearbeitet wird. – Verletzung durch Berührung von unter Spannung stehenden Teilen bei der De montage des Elektrowerkzeugs oder des sen Teile und gleichzeitig nicht ausgezoge Deutsch 12nem Netzstecker der beweglichen Zulei tung aus der Steckdose. – Gehörschäden bei langfristiger Arbeit ohne Gehörschutz.

Meßwerte ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel L

= 91 dB(A) Schallleistungspegel L

= 102 dB(A) Akustischer Ausgabewert gemäß festgeschrie bener Richtlinie 2000/14/EG, Anhang VI gemes sen. Gemessener Schallleis tungspegel

= 102 dB(A) Unsicherheit K = 3 dB Garantierter Schallleis tungspegel

WAd = 104 dB(A) Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 6. Benannte Stelle: SLG Prüf- und Zertifizierungs GmbH Burgstädter Straße 20 09232 Hartmannsdorf Deutschland

VORSICHT Beim Arbeiten eintretender Schall Schädigung des Gehörs ► Verwenden Sie einen Gehörschutz. Die Hand-Arm-Vibration ist ty pischerweise

Unsicherheit K = 1,5 m/s

Die angegebenen Emissionswerte (Vibration, Geräusch) – dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Ein schätzung der Vibrations- und Geräuschbe lastung beim Einsatz, – repräsentieren die hauptsächlichen An wendungen des Elektrowerkzeugs. VORSICHT Emissionswerte können von den angegebe nen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks. ► Beurteilen Sie die tatsächliche Belastung während des gesamten Betriebszyklus. ► Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt wer den. 3 Bestimmungsgemäße Verwendung

3.1 Funktionale Beschreibung

Die Schwertsäge SSU 200 EB ist zum vielfälti gen Einsatz bei Holzbauarbeiten entwickelt. Mit diesem Elektrowerkzeug kann man rechtwink lig sowie im einstellbaren Winkel bis zu 200 mm tief sägen. Unterschiedliche Kettenty pen ermöglichen die Wahl des richtigen Werk zeugs für jeden Einsatzzweck. Der Schnittwinkel kann anhand von zwei Schwenksegmenten und einer gut ablesbaren Skala schnell und problemlos bis 60° einge stellt werden. Das Elektrowerkzeug ist mit ei nem ausziehbaren Parallelanschlag ausgestat tet, der beidseitig des Führungsschlittens ein gesetzt werden kann und einen genauen und geraden Schnitt gewährleistet. Das Schwert kann schnell um 10° nach hinten gekippt wer den. Die Kettenspannung erfolgt bequem ohne Werkzeug anhand des Spannrads, welches leicht oben am Hauptgriff zugänglich ist. Die Öffnung zum Spanauswurf sorgt für eine zuver lässige Spanabführung aus dem Elektrowerk zeug und ermöglicht den Einsatz von einem Ab sauggerät. Die Kette wird während des Sägens optimal an hand der Öl-Dosierpumpe geschmiert. Nach dem Einschalten des Elektrowerkzeugs läuft der Motor sanft, gesteuert von der elektron ischen Steuereinheit bis auf maximale Drehzahl an. Die Elektronik schützt den Motor, bei even tueller plötzlicher Überlastung des Motors wird dieser automatisch abgeschaltet. Bei langfristi ger Überlast erfolgt eine Umschaltung in den sogenannten Kühlbetrieb, wobei das Elektro werkzeug mit niedriger Kühlungsdrehzahl bis zur Abkühlung läuft und erst dann in den nor malen Arbeitsbetrieb zurück geht. Beim Aus schalten des Elektorwerkzeugs wird die elekt ronische Bremse aktiviert, welche wesentlich Deutsch 13die Nachlaufzeit der Kette verkürzt. Abhängig von der eingestellten Drehzahl kann sich die Nachlaufzeit deutlich unterscheiden.

3.2 Werkzeugeigenschaften

Die Schwertsäge SSU 200 EB ist zum Sägen von Quer- und kürzeren Längsschnitten ins volle, massive Holz oder ähnliche Werkstoffe be stimmt. Das Elektrowerkzeug wird von einer Person be dient, die es an den dazu bestimmten Griffen hält und führt, d. h. am vorderen Zusatzgriff und am hinteren Griff. Das Elektrowerkzeug am hinteren Hilfsgriff zu halten ist nur dann er laubt, wenn keine Gefahr durch Rückschlag be steht. Jeder andere Einsatz wird für einen für dieses Elektrowerkzeug nicht bestimmten Ein satz gehalten. Das Elektrowerkzeug ist nicht zum Baumfällen oder zum Schneiden von Bäumen und Sträu chern bestimmt! Personen unter 16 Jahre dürfen dieses Elektro werkzeug nicht bedienen. Bei nicht bestimmungsgemäßem Ge brauch haftet der Benutzer. 4 Technische Daten Schwertsäge SSU 200 EB Netzspannung 220 - 240 V~ Netzfrequenz 50 - 60 Hz Leistungsaufnahme 1600 W Bewegliche Zuleitung H07RN-F Sicherung 15 - 16 A Strom schutz Drehzahlvorwahl o Konstantelektronik o Elektrische Sicherheits bremse

Anlaufstrombegrenzung o Automatisches Schmieren des Schwertes

Kettenradumdrehung nach Elektronikeinstel lung 2200 - 4600 min

Kettengeschwindigkeit max. 10,6 m/s Gehrungsschnitt 0° - 60° Schwertsäge SSU 200 EB Schnitttiefe [Schwert 20 cm (8")] bei 0° 200 mm bei 15° 190 mm bei 30° 170 mm bei 45° 140 mm bei 60° 100 mm Kapazität des Ölbehälters ~ 240 ml Gewicht entsprechend EPTA-Procedure 01:2014 6,5 kg 5 Geräteelemente [1-1] Einschaltsperre [1-2] Handgriff [1-3] Schaltertaste [1-4] Parallelanschlag gekröpft [1-5] Kettenschutz [1-6] Spannschraube für Parallelanschlag [1-7] Führungstisch [1-8] Zusatzgriff vorne [1-9] Ölstandanzeige [1-10] Ölbehälterverschluss [1-11] Spannauswurf drehbar [1-12] Kettenspannrad [1-13] Öldosierungsrad [1-14] Einstellung ziehender Schnitt [1-15] Drehzahlvorwahl [1-16] Zusatzgriff hinten [1-17] Parallelanschlag gekröpft [2-1] Abdeckung Kettenrad [2-2] Spannrad [2-3] Kette [2-4] Schwert [2-5] Öffnung für Spannbolzen [2-6] Spannbolzen [2-7] Einspannschraube [2-8] Kettenrad [2-9] Kettenspannrad [3-1] Einstellung ziehender Schnitt Deutsch 14[4-1] Kettenanzeige für 0° [4-2] Handschraube zur Einstellung des Gehrungswinkels [4-3] Skala [4-4] Kettenanzeige für 45° [4-5] Kettenanzeige für 60° [4-6] Schnittanzeige für 0° [5-1] Ölstandanzeige [5-2] Öldosierungsrad [6-1] Distanzschrauben [7-1] Führungsschiene [7-2] Zwinge [7-3] Einstellbarer Winkelanschlag [7-4] Verbindungsstück [7-5] Schnellspanner [8-1] Sprengring [8-2] Scheibe [8-3] Kettenrad [8-4] Spindel Abgebildetes oder beschriebenes Zubehör ge hört teilweise nicht in den Lieferumfang. Die angegebenen Abbildungen befinden sich am Anfang und am Ende der Betriebsanleitung. 6 Transport und Lagerung Die Schwertsäge SSU 200 EB wird im einwand freien und geprüften Zustand, verpackt im Systainer geliefert. Der Ölbehälter des Elektrowerkzeugs ist nicht mit Öl gefüllt. Nach der Anlieferung des Elek trowerkzeugs packen Sie das Elektrowerkzeug sofort aus der Verpackung und prüfen es auf eventuelle Beschädigungen während des Tran sports. Eine dem Transport zuzuführende Be schädigung ist sofort dem Spediteur zu melden.

Die verpackte Säge kann im trockenen und un beheizten Lager lagern, wo die Tempera tur -5 °C nicht unterschreitet. Die ausgepackte Säge ist nur im trockenen, abgeschlossenen Lager aufzubewahren, wo die Temperatur +5 °C nicht unterschreitet und wo keine schlagartigen Temperaturänderungen vorkommen. 7 Einstellungen WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose ziehen!

7.1 Ziehender Schnitt

Die Kettenleiste samt Schutzleiste kann man in der Längsrichtung um 10° nach hinten abkip pen. Diese Einstellung wird insbesondere dann genutzt, wenn auf einmal mehrere hintereinan der liegende Lagen gesägt werden. Ein Abdrü cken des Werkzeugs und ein ungerader Schnitt werden dadurch vermieden. ► Den Hebel [3-1] (Abb. [3A]) nach oben lö sen. ► Durch Ziehen am Griff die Kettenleiste nach hinten abkippen und wieder mit dem He bel [3-1] nach unten arretieren (Abb. [3B]).

7.2 Einstellung des Gehrungswinkels

Bei Gehrungsschnitten ist die maximale Schnitttiefe begrenzt. ► Die Handschrauben [4-2] beidseitig lösen. ► Anhand der Skala [4-3] den Schnittwinkel auf den gewünschten Wert einstellen (die Skalenteilung beträgt 1°). ► Die Handschrauben [4-2] wieder festziehen.

Sanftanlauf Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf des Elektrowerkzeugs. Durch den begrenzten Anlaufstrom lösen auch haushaltsübliche Sicherungen nicht aus. Drehzahlminderung bei Leerlauf Beim Leerlauf des Elektrowerkzeugs erfolgt durch die Elektronik eine Drehzahlminderung; dadurch reduziert sich auch die Geräuschinten sität. Konstante Drehzahl Die Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird auch bei Belastung eine gleichbleibende Schnittgeschwindigkeit er reicht. Drehzahlregelung Die Drehzahl lässt sich mit dem Drehzahlreg ler [1-15] stufenlos im Drehzahlbereich (siehe Kapitel 4) je nach Material einstellen. Deutsch 15Überlastsicherung Bei extremer Überlastung des Elektrowerk zeugs wird die Stromzufuhr reduziert. Wird der Motor für einige Zeit blockiert, wird die Strom zufuhr vollständig unterbrochen. Nach Entlas tung bzw. Ausschalten ist das Elektrowerkzeug wieder betriebsbereit. Temperatursicherung Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leis tungsaufnahme begrenzt (z.B. bei zu hohem Druck während des Arbeitens). Steigt die Tem peratur weiter, schaltet das Elektrowerkzeug ab. Erst nach Abkühlung des Motors ist ein er neutes Einschalten möglich. Wiederanlaufschutz Der eingebaute Wiederanlaufschutz verhindert, dass das Elektrowerkzeug im Dauerbetriebszu stand nach einer Spannungsunterbrechung wieder selbständig anläuft. Zur Wiederinbet riebnahme muss das Elektrowerkzeug zuerst ausgeschaltet und dann wieder eingeschaltet werden. 8 Inbetriebnahme

WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr ► Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen. ► In Nordamerika dürfen nur Festool Ma schinen mit der Spannungsangabe 120 V / 60 Hz eingesetzt werden. Das Elektrowerkzeug darf nur mit Einphasen- Wechselstrom mit Nennspannung 220‑240 V / 50‑60 Hz betrieben werden. Das Elektrowerk zeug ist in II. Stufe gegen Unfall durch elektri schen Strom gemäß Norm EN 62841 geschützt und hat eine eingebaute Funkentstörung ge mäß Norm EN 55014. Die Netzanschlussleitung kann bei Bedarf auf folgende Weise verlängert werden: – Länge 20 m, Leiterquerschnitt 3×1,5 mm

– Länge 50 m, Leiterquerschnitt 3×2,5 mm

Benutzen Sie nur solche Verlängerungskabel, die für die Verwendung im Außenbereich be stimmt und dementsprechend gekennzeichnet sind.

8.2 Einlegen der Sägekette

Bei der Anlieferung des Elektrowerkzeugs ist die Kette nicht auf dem Schwert aufge setzt. ► Demontieren Sie die Kettenradabde ckung [2-1] durch Drehen des Spann rads [2-2] gegen den Uhrzeigersinn (Abb. [2]). ► Setzen Sie die neue Kette [2-3] auf das Schwert [2-4] und legen Sie diese in das Elektrowerkzeug ein. Die richtige Lage der Kettenzähne ge mäß der Drehrichtung ist zu beachten. Die Drehrichtung ist mit einem Pfeil am Elektrowerkzeug markiert und un ter der Kettenradabdeckung befindet sich eine Markierung, welche zeigt, wie die Kette eingelegt wird. ► Die Führungskettenglieder am Ketten rad [2-8] ausrichten und mit dem Spann rad [2-9] so drehen, dass die Öffnung für Spannbolzen [2-5] auf dem Spannbol zen [2-6] einrastet. – Im Uhrzeigersinn zum Lösen: bei An sicht von oben bewegt sich die Schrau be nach oben. – Gegen den Uhrzeigersinn zum Festzie hen: bei Ansicht von oben bewegt sich die Schraube nach unten. ► Anschließend die Kettenradabdeckung [2-1] auf die Befestigungsschraube [2-7] aufle gen und durch Drehen des Spannrads [2-2] im Uhrzeigersinn festziehen. ► Vor dem vollständigen Festziehen ist die Kette richtig zu spannen (siehe Kapi tel 11.1).

8.3 Füllen des Ölbehälters

ACHTUNG Bei Auslieferung ist der Kettenschmierölbe hälter leer. Betrieb mit nicht ausreichend gefülltem Öl behälter oder nicht funktionierendem Schmiersystem führt zur Beschädigung der Säge. ► Vor der ersten Inbetriebnahme ist der Öl behälter mit Kettenschmieröl zu füllen. Der Ölbehälterverschluss [1-10] ist mit einer Öffnung mit einem Einlassventil zum Luft druckausgleich versehen. Falls mit dem Elek trowerkzeug anders als in waagerechter Lage gearbeitet wird, kann es dazu kommen, dass Deutsch 16die Kette nicht geschmiert wird. Der Auslass des Ölbehälters befindet sich am unteren Teil des Ölbehälters. Beim Umdrehen des Elektro werkzeugs kann die Pumpe kein Öl saugen. Der Ölstand im Behälter wird an der Ölstandan zeige [1-9] angezeigt. 9 Betrieb VORSICHT Beschädigung der Säge Betreiben des Elektrowerkzeugs mit nicht ausreichend gefülltem Ölbehälter bzw. mit nicht funktionierendem Schmiersystem führt zur Zerstörung der Öl‑Dosierpumpe sowie des gesamten Sägewerkzeugs. ► Vor jedem Arbeitsbeginn den Ölstand in der Ölstandanzeige [1-9] sowie die Funktions fähigkeit der Kettenschmierung kontrollie ren.

9.1 Ein-/Ausschalten

Vor dem Einschalten ► Vor dem Einschalten sind alle Befesti gungs- und Spannmuttern festzuziehen. ► Die SSU 200 EB mit beiden Händen anpa cken und auf das zu sägende Werkstück so aufsetzen, dass die Kette frei und nach dem Einschalten nicht im Eingriff ist. Einschalten ► Seitlich am Griff die Einschaltsperre [1-1] drücken und anschließend den Motorschal ter [1-3] betätigen. Ausschalten ► Die Schaltertaste [1-3] loslassen. Die Einschaltsperre [1-1] geht in die Ausgangs stellung zurück und verhindert so ein unbeab sichtigtes Einschalten. Beim Ausschalten wird gleichzeitig die Bremse aktiviert, welche den Kettennachlauf wesentlich verkürzt. Die SSU 200 EB vom Werkstück erst dann entfernen, wenn die Kette vollkommen stillsteht.

9.2 Regelung Schmierung der Kette und

des Schwertes Die Menge des Schmieröls kann anhand des Dosierrads [5-2] geregelt werden. Durch Drü cken des Dosierrads [5-2] kann die Position 0, 1, 2 und MAX gegenüber der Strichmarke [5-1] eingestellt werden. Die Position 0 ist die Mindestschmierung für saubere Schnitte, darf jedoch nicht langfristig verwendet werden. Nach ei nem solchen Schnitt ist die Kette und das Schwert immer erhöht durchzuschmieren. Für einen langfristigen Betrieb ist die Mengeneinstellung der Stufe 2 und MAX geeignet.

Sägen ohne Führungsschiene Zur Festlegung der inneren Schnittkante der Kette sind alle Kettenanzeigen an dem Füh rungsschlitten zu nutzen: beim rechtwinkligen Schnitt: – Anzeige 0° [4-1] beim Schrägschnitt: – Anzeige 45° [4-4] – Anzeige 60° [4-5] Für die Festlegung der äußeren Schnittkante benutzen Sie den Schnittanzeiger [4-6]. Sägen mit Führungsschiene Zur Festlegung der inneren Schnittkante der Kette ist nur – Anzeige 0° [4-1] zu nutzen.

9.4 Parallelanschlag

Der Parallelanschlag ermöglicht Parallel schnitte entlang einer parallel laufenden Kante. ► Den Parallelanschlag [1-4] in die Halterun gen im Führungsschlitten [1-7] einsetzen und mit Spannschrauben [1-6] arretieren.

WARNUNG Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Nie ohne Absaugung arbeiten. ► Nationale Bestimmungen beachten. ► Tragen Sie einen Atemschutz. 10 Zubehör Unten am Führungsschlitten ist die SSU 200 EB mit einer Längsnut zum Aufsetzen auf die Füh rungsschiene versehen. Dadurch kann man einfach und genau größere Zuschnitte herstel len.

10.1 Führungssystem (FS/2)

Zur einfachen und sicheren Handhabung beim Sägen von größeren Werkstücken sowie um ge nauere Winkelschnitte zu erreichen, empfiehlt Deutsch 17sich der Einsatz des Führungssystems. Dieses ermöglicht saubere Schnitte dank der genauen Führung entlang der angezeichneten Kante. Das seitliche Spiel des Sägeschlittens auf der Führungsschiene kann mit den Distanzschrau ben in den Zusatzgriffen [6-1] einstellt werden. Befestigen der Führungsschiene Das Befestigen der Führungsschiene [7-1] er folgt anhand von Schraubzwingen FSZ 300 [7-2] oder anhand von Schnellspannern FS‑RAPID/ L [7-5], die in die dazu bestimmte Führungsnut (Abb. [7A]) eingesetzt werden. Dies ermöglicht einen sicheren Halt auch auf unebenen Flä chen. Unten an der Führungsschiene sind rutschfeste Streifen angebracht, die sicheres Anlegen sicher stellen und Kratzer auf der Ma terialoberfläche verhindern. VORSICHT Beim Sägen auf Gehrung kann das Werkzeug mit Schraubzwingen oder mit Schnellspan nern kollidieren. ► Die Säge nur in so einem Winkel schwen ken, dass die Kette mit der Zwinge nicht kollidiert.

10.2 Winkelanschlag (FS‑AG-2)

Die Kombination der Führungsschiene [7-1] und des stufenlos einstellbaren Winkelan schlags [7-3] ermöglicht die Herstellung von genauen Winkelschnitten, z. B. bei Passungsar beiten. ► Den Winkelanschlag [7-3] nach Abb. [7B] anbringen. ► Auf der Skala [4-3] kann der gewünschte Schnittwinkel eingestellt werden.

10.3 Einbau des Verbindungsstücks (FSV)

Je nach Einsatzfall und Größe des Werkstücks kann man mehrere Führungsschienen unter Nutzung des Verbindungsstücks [7-4] (Abb. [7C]) miteinander verbinden. Um eine fes te Verbindung der Führungsschiene zu errei chen, kann man die Verbindungsfeder anhand von Schrauben in den entsprechenden Gewin delöchern arretieren.

10.4 Schnellspanner (FS‑RAPID/L)

Die Führungsschiene kann man schnell anhand dieses Zubehörs [7-5] befestigen, welche in der unteren Nut eingesetzt wird. Die Befestigung erfolgt durch Drücken der Pistolentaste. Drü cken der Arretierungstaste löst die Befesti gung. VORSICHT Beim Sägen auf Gehrung kann das Werkzeug mit dem Griff des Schnellspanners kollidie ren. ► Der Griff des Schnellspanners ist nach dem Festziehen links zum Werkstoff zu schwenken, dann kommt es auch bei maxi maler Gehrung von 60° zu keiner Kollision.

10.5 Empfohlene Sägeketten

Sägekette Einsatzgebiet SC 3/8"‑91 U‑39E – Sägekette Uni – Kettenteilung 3/8" – für Längs- und Querschnitte – zu verwenden mit Schwert GB 10"‑SSU 200 SC 3/8"‑91 L‑39E – Sägekette Längs – Kettenteilung 3/8" – für Längsschnitte – zu verwenden mit Schwert GB 10"‑SSU 200 SC 3/8"‑91 F‑39E – Sägekette Fein – Kettenteilung 3/8" – für Fein- und Querschnitte – zu verwenden mit Schwert GB 10"‑SSU 200 SC 3/8"‑91 I‑39E – Sägekette ISO – Kettenteilung 3/8" – für flexible bis druckfeste Dämmstoffe – zu verwenden mit Schwert GB 10"‑SSU 200 11 Wartung und Pflege WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen! ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Deutsch 18WARNUNG Verletzungsgefahr ► Vor allen Wartungs- und Reparaturarbei ten, die Säge, die Kette und das Schwert abkühlen lassen. ► Schutzhandschuhe tragen, zum Schutz vor Verletzungen an scharfen Zähnen der Ket te oder scharfen Kanten des Schwertes. Kundendienst und Reparatur nur durch Hersteller oder durch Ser vicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/ service Nur original Festool Ersatzteile ver wenden! Bestell-Nr. unter: www.festool.de/service EKAT

Das Schneidwerkzeug des Elektrowerkzeugs hat einen Kettengliedabstand von 3/8" und die Treibglieder sind 1,3 mm dick. Der Einsatz von anderem Werkzeug unterliegt der ausdrückli chen Zustimmung des Herstellers. Der Ketten gliedabstand muss identisch mit der Teilung des Kettenrads sowie mit dem Abstand der Führungsrolle des Schwertes sein. Der komp lette Schneidwerkzeugsatz besteht aus: – Kettenrad [8-3] – Schwert [2-4] – Kette [2-3] Die Standzeit des Schneidwerkzeugsatzes hängt vor allem von der Schmierung und Span nung der Kette ab. Aus diesem Grund ist die Kettenspannung vor dem Arbeitsbeginn sowie während der Arbeit zu kontrollieren und nach zustellen.

► Bei leicht gelöster Kettenradabde ckung [2-1] das Spannrad [2-9] in die Pfeil richtung und so lange drehen, bis die Un terseite der Kette eng am Schwert anliegt (Abb. [10]). ► Anschließend die Kettenradabdeckung [2-1] durch Drehen des Spannrads [2-2] im Uhr zeigersinn fest anziehen. ► Die richtige Kettenspannung kontrollieren, indem man an der Unterseite der Kette leicht zieht (Abb. [10]), so dass ein Spalt von ca. 5 mm entsteht. Nach der Entspannung muss die Kette in die ursprüngliche Position zurück gehen und eng am Schwert anliegen. ACHTUNG Ketten, die warm im Betriebszustand gespannt wurden, sind nach dem Arbeitsab schluss unbedingt zu entspannen. Bei der Ab kühlung der gespannten Kette kommen große Schwindspannungen vor, welche das Elektro werkzeug beschädigen könnten.

11.2 Scharfschleifen der Kette

Wenn die Späne zu fein ist (Abb. [11]), so ist die Kette von einer autorisierten Kundendienst werkstatt scharf zu schleifen.

11.3 Kettenschmierung

► Öl nachfüllen, wenn der Ölstand in der Öls tandanzeige [1-9] an die untere Kante sinkt. ► Den Bereich des Ölbehälterverschlusses sorgfältig reinigen, bevor der Ölbehälter ge öffnet wird. Späne und Staub, die in den Öl behälter geraten, führen zur Verstopfung der Ölkanäle und dadurch zur Störung der Kettenschmierung. ► Verwenden Sie nur das Öl zur Schmierung von Sägeketten. Altöl sowie Öle, welche nicht ausdrücklich als Kettenöle bezeichnet sind, dürfen nicht zum Einsatz kommen. Biologisch abbauba re Öle zum Kettenschmieren haben in Folge ihrer Zusammensetzung eine niedrigere Schmierkraft und können nach einer länge ren Betriebspause Verharzung der inneren Schmierkanäle verursachen. ► Gelangt Öl in den Motor, wenden Sie sich an den Hersteller oder an eine Servicewerk statt (siehe Kapitel 11). ► Der Ölbehälterinhalt beträgt 240 ml. Um ei nen hohen Verschleiß zu vermeiden, ist die Kette und das Schwert während des Be triebs ununterbrochen zu schmieren. Die Schmierung erfolgt anhand der Öl-Dosier pumpe, welche die vorgewählte Ölmenge in die Schmiernut des Schwertes dosiert.

11.4 Wartung des Schwertes

► Einseitiger Verschleiß des Schwertes kann vermieden werden, indem man das Schwert nach jedem Schärfen der Kette umdreht. ► Gewölbte Außengleitflächen (Abb. [9B]) sind ein normaler Betriebsverschleiß. Überste hende Kanten an der Führungsschiene mit einer Flachfeile abnehmen. . ► Ein Verschleiß der inneren Führungsflächen (Abb. [9A]) kommt bei nicht genügender Schmierung, bei falscher Kettenschmierung oder bei falscher Bedienung vor. Das Schwert ist auszutauschen. Deutsch 19WARNUNG Optimale Kettenführung nicht gewährleistet Verletzungsgefahr durch abspringende oder reißende Kette ► Die Kettenglieder dürfen keinesfalls den Nutboden des Schwertes berühren. Wenn die Kette den Nutboden berührt, so ist das Schwert verschlissen und auszutauschen. ► Die Schmieröffnungen sowie die Nut des Schwertes sind stets sauber zu halten.

11.5 Wartung des Kettenrads

WARNUNG Falsche Kettenspannung oder verspäteter Austausch des Kettenrads Verletzungsgefahr durch abspringende oder reißende Kette ► Kettenrad zusammen mit dem zweiten Kettenwechsel oder früher austauschen.

11.6 Austausch der Kette und des Schwertes

► Das Elektrowerkzeug in Grundstellung 0° ausrichten und die Kettenradabde ckung [2-1] durch Drehen des Spann rads [2-2] im Uhrzeigersinn abnehmen (Abb. [2]). ► Die Kette [2-3] über das Kettenrad [2-8] überziehen und zusammen mit dem Schwert [2-4] abnehmen. ► Neue Kette [2-3] auf (neuem) Schwert [2-4] aufsetzen und in die Säge einsetzen. Die richtige Lage der Kettenzähne zur Drehrichtung beachten. Die Drehrichtung ist auf der Säge mit einem Pfeil markiert. Zudem befindet sich unter der Kettenradabde ckung [2-1] eine Markierung, wie die Kette eingelegt werden soll. ► Die Führungsglieder der Kette genau in die Kettenradzähne [2-8] einsetzen, mit dem Spannrad [2-9] so drehen, dass die Öffnung für Spannbolzen [2-5] auf dem Spannbol zen [2-6] einrastet. – Im Uhrzeigersinn zum Lösen: bei An sicht von oben bewegt sich die Schrau be nach oben. – Gegen den Uhrzeigersinn zum Festzie hen: bei Ansicht von oben bewegt sich die Schraube nach unten. ► Anschließend die Kettenradabdeckung [2-1] auf die Befestigungsschraube [2-7] legen und durch Spannradbetätigung [2-2] im Uhrzeigersinn festziehen. Vor dem Festziehen ist die Kette rich tig zu spannen.

11.7 Austausch des Kettenrads

► Die Kette mit dem Schwert abnehmen (sie he Kapitel 11.6). ► Mit Schraubenzieher die Sicherheitsbügel klemme [8-1] von der Spindel [8-4] entfer nen, die Scheibe [8-2] und das Ketten rad [8-3] abnehmen. ► Nach dem Austausch das Kettenrad, Schei be und Sicherung wieder einlegen.

11.8 Schmierung und Reinigung

Wir empfehlen, dass das Elektrowerkzeug re gelmäßig gereinigt wird. Halten Sie das Elek trowerkzeug frei von Staub, Spänen, Harz und sonstigen Verunreinigungen. Bei Nutzung von lösungsmittelhaltigen Reini gungsmitteln kann es zur Beschädigung der la ckierten Flächen oder der Kunststoffteile kom men. Falls solche Reinigungsmittel zum Ein satz kommen sollten, empfehlen wir, dass die Einwirkung erst auf einer kleinen, versteckten Fläche geprüft wird. Bei jedem Schärfen oder beim Austausch des Schneidwerkzeugssatzes ist das Innere der Ab deckung von Staub und Spänen zu befreien, die Führungsnut, die Schmieröffnungen und die Spannflächen des Schwertes zu reinigen. Die Luftlöcher der Motorhaube dürfen nicht ver stopft sein.

11.9 Austausch der Kohlebürsten

• – Zum Auswechseln von Bürsten, der Netz anschlussleitung usw. beauftragen Sie ei ne autorisierte Werkstatt. Nach einem Aufprall des Elektrowerkzeugs ist es nötig sich einer autorisierten Werkstatt anzuver trauen, um dem Entstehen von mechani schen oder elektrischen Gefahren vorzu beugen. – Die Kontrolle der Kohlebürsten erfolgt nach ca. 200 Betriebsstunden. Die Kohle bürsten sind nach Abnahme der Haube zu gänglich. Wenn die Kohlebürsten kürzer als 5 mm sind, so sind sie auszutauschen. – Das Elektrowerkzeug ist mit selbsttrenn enden Kohlebürsten ausgerüstet, bei Errei chen der Mindestlänge werden sie automa tisch getrennt. Es sind ausschließlich origi nale Kohlebürsten einzusetzen. Deutsch 2012 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten. Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in na tionales Recht, müssen verbrauchte Elektro werkzeuge getrennt gesammelt und einer um weltgerechten Wiederverwertung zugeführt werden. Informationen zu den Rücknahmestellen für ei ne ordnungsgemäße Entsorgung sind unter www.festool.de/recycling einsehbar. Informationen zur REACH: www.festool.de/ reach 13 Fehlerbehebung Problem Mögliche Ursachen Abhilfen Elektrowerkzeug läuft nicht. Keine Stromversorgung. Sicherungen und Stromkabel prüfen. Verschlissene Kohlebürsten. Kohlebürsten austauschen. Schalter verklemmt. Einschaltsperre drücken. Nach Überlast. Sicherungen prüfen. Schnitt unsauber, Kette läuft seitlich weg. Kettenvorschub zu groß. Vorschub reduzieren. Werkzeug stumpf. Kette Scharfschleifen, bzw. ge gen neue ersetzen. Kette falsch scharfgeschliffen. Kette austauschen. Zu große Kraft zum Schnittvor schub erforderlich. Auflagefläche des Schlittens verunreinigt. Schlitten reinigen. Werkzeug stumpf. Kette Scharfschleifen, bzw. ge gen neue ersetzen. Schnittvorschub zu groß. Vorschub kleiner einstellen. Keine Kettenschmierung. Verstopfte Schmierkanäle des Schwertes. Schwert reinigen. Defekte Öl-Dosierpumpe. Pumpe austauschen (im autori sierten Service). Ölbehälter leer. Säge-Kettenöl nachfüllen. Innere Ölkanäle des Elektro werkzeugs verstopft oder bio logisches Öl verharzt. Elektrowerkzeug reinigen (im autorisierten Service). Deutsch 21Contents 1 Symbols p. 22
• 2 Safety warnings p. 22
• 3 Intended use p. 26
• 4 Technical data p. 27
• 5 Parts of the machine p. 27
• 6 Transport and storage p. 28
• 7 Settings p. 28
• 8 Commissioning p. 29
• 9 Operation p. 30
• 10 Accessories p. 30
• 11 Maintenance and care p. 31
• 12 Environment p. 33
• 13 General information p. 34
• 14 Troubleshooting 1 Symbols Warning of general danger Warning of electric shock Read the operating manual and safety warnings. Wear a dust mask. Wear ear protection. Safety class II Do not expose to rain! If the movable supply line is damaged or cut through, immediately disconnect the plug from the mains. p. 34
