BEDIENUNGSANLEITUNG PA18 Super Cub FMS

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor der Inbetriebnahme mit den Funktionen des Produkts vertraut zu machen.

Wenn das Produkt nicht ordnungsgemäß bedient wird, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen und schwere Verletzungen verursachen.

Dieses Produkt ist kein Spielzeug! Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden.

Andernfalls kann es zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt ist nicht für den Betrieb durch Kinder ohne direkte Aufsicht von Erwachsenen vorgesehen.

Diese Anleitung enthält Hinweise zu Sicherheit und Wartung. Es ist wichtig, dass vor der Verwendung alle

Anweisungen und Warnungen in der Anleitung gelesen und befolgt werden, um Schäden oder schwere

Verletzungen zu vermeiden.

Sicherheitsvorkehrungen

Als Benutzer dieses Produkts sind Sie allein dafür verantwortlich dieses Produkt so zu betreiben, dass weder Sie selbst noch andere gefährdet oder Schäden am Produkt oder Eigentum anderer verursacht werden.

Dieses Modell wird von einem Funksignal gesteuert, das von vielen Quellen außerhalb Ihrer Kontrolle gestört werden kann. Solche Störungen können zu einem vorübergehenden Kontrollverlust führen. Daher sollte immer einen Sicherheitsabstand zu Personen und Gebäuden eingehalten werden.

Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

- Betreiben Sie Ihr Modell niemals mit leeren Senderbatterien.

- Betreiben Sie Ihr Modell immer in einem offenen Bereich, abseits von Gebäuden, Verkehr oder Personen.

· Befolgen Sie die gesetzlichen Regelungen Ihres Landes zum Betrieb von ferngesteuerten Modellflugzeugen.

· Befolgen Sie sorgfältig die Anweisungen und Warnungen für dieses und alle unterstützenden Geräte, die Sie verwenden (Ladegeräte, wiederaufladbare Akkus usw.).

· Bewahren Sie alle Chemikalien, Kleinteile und elektrischen Geräte außerhalb der Reichweite von Kindern auf.

- Feuchtigkeit verursacht Schäden an der Elektronik. Vermeiden Sie, dass die Produkte Wasser ausgesetzt

werden, die nicht speziell für diesen Zweck entworfen und geschützt sind.

- Nehmen Sie Teile des Produkts niemals in den Mund, da dies zu schweren Verletzungen oder sogar zum Tod führen kann.

Hinweise zu LiPo-Akkus

VORSICHT: Befolgen Sie immer die Anweisungen des Herstellers zur sicheren Verwendung und Entsorgung von Batterien. Durch falsche Handhabung von Li-Po-Batterien können Feuer, Sachschäden oder schwere Verletzungen verursacht werden.

Seien Sie sich über alle Risiken klar, die mit dem Umgang von Lithium Polymer (LiPo) Akkus verbunden sind. Wenn die Akkus zu irgendeinem Zeitpunkt anschwellen oder aufblähen, verwenden Sie diese auf keinen Fall mehr!

Um die Lebensdauer des Akkus zu verlängern sollten dieser bei Zimmertemperatur in einem trockenen Bereich gelagert werden. Bewahren Sie den Akku oder das Modell nicht in einem Auto oder in direktem Sonnenlicht auf. Wenn der Akku über einen längeren Zeitraum zu hohen Temperaturen ausgesetzt wird kann dieser beschädigt werden oder sogar Feuer fangen.

Verwenden Sie niemals ein NiMh-Ladegerät, um Li-Po-Akkus aufzuladen. Wenn der Akku nicht mit einem Li-Po-kompatiblen Ladegerät geladen wird, kann dies zu einem Brand führen, der zu Personen- und Sachschäden führen kann.

➢ Niemals Li-Po Zellen unter 3V entladen.

➢ Lassen Sie Akkus beim Laden niemals unbeaufsichtigt.

Laden Sie niemals beschädigte Akkus auf.

Aufladen des LiPo-Akkus: Verwenden Sie ein Ladegerät, das die Li-Po-Batterie sicher aufladen kann. Lesen Sie vor dem Gebrauch die Anweisungen des Ladegeräts sorgfältig durch. Achten Sie beim Laden des Akkus darauf, dass sich der Akku auf einer hitzebeständigen Oberfläche befindet. Es wird auch dringend empfohlen, den Li-Po Akku in einem feuerbeständigen LiPo-Koffer zu laden. LiPo Koffer finden Sie bei Ihrem Fachhändler oder im Internet.

Einleitung

Die Piper PA-18 Super Cub von FMS ist ein zweisitziger Hochdecker mit 170cm Spannweite, vielen Scale Details und einem vorbildgetreuen Flugbild. Dank den funktionsfähigen Landeklappen, dem hochauftriebigen Profil, dem robusten Fahrwerk und den überdimensionierten Ballonreifen liefert die PA-18 beeindruckende STOL-Leistungen und kann somit in jedem Gelände eingesetzt werden.

Für Piloten, die das echte Bush-Plane Erlebnis suchen, kann die PA-18 Super Cub mit einem optionalen Schwimmerset ausgestattet werden.

Features

• Kraftvoller 3541-750KV Außenläufer und Predator 45A Regler für ordentlichen Schub
• robustes CNC Metallfahrwerk
• Übergroße Ballonreifen für jedes Terrain
  • STOL-fähig (hebt in weniger als 3m ab)
  • Vorinstallierte Navigtions- und Landelichter
• Zweiteilige Flächen für einfachen Transport
  • Hochfeste Kohlefaser-Tragflächenholme
• Integrierte Servoanschlüsse
  • Montage mit Schrauben
• Großes Batteriefach
• Kugelgelagerte Anlenkungen für erhöhte Präzision
  • 2-Blatt Nylon-Propeller
• Funktionsfähige Landeklappen
• Optionales Schwimmerset mit Edelstahl-Streben erhältlich

Inhaltsverzeichnis

Einleitung 14

Lieferumfang 14

Einsetzen des Akkus 19

Anschluss an den Empfänger 19

Flugvorbereitungen .... 19

Montage der Gabelköpfe 21

Ruderhorn- und Servoarmeinstellung 21

Schwerpunkt 21

Vor dem Erstflug 22

Fluggrundlagen 22

Problemlösungen 23

Ersatzteile 23

Lieferumfang

Bitte überprüfen Sie vor der Endmontage ob alle Teile des Modells enthalten sind. Das folgende Bild zeigt den Inhalt des Kits.

Sollten Teile fehlen notieren Sie sich bitte den Namen und die Teilenummer (siehe Ersatzteilliste am Ende dieser Bauanleitung) und kontaktieren Sie Ihren lokalen Händler oder senden Sie uns eine E-Mail an [e-mail].

Technische Daten

Spannweite: 1700 mm(66.9in)

Gesamtlänge: 1136 mm(44.7in)

Fluggewicht: \~ 2100 g

Motor: 3541-KV750

Flächenbelastung: 50g/dm²(0.11oz/in²)

Flächeninhalt: 42dm²(651sq.in)

Regler: 45A

Servo: 6x 17g Servo

Empfohlener Akku: 14.8V 2200-2600mAh 35C

A.

A: Rumpf
B: Tragflächen Set
C: Höhenleitwerk
D: Fahrwerk Set
E: Propeller

F: Schrauben & Anlenkungen

G: Antenne

H: Flächenstäbe

I: Schwimmer Set

Montage des Modells

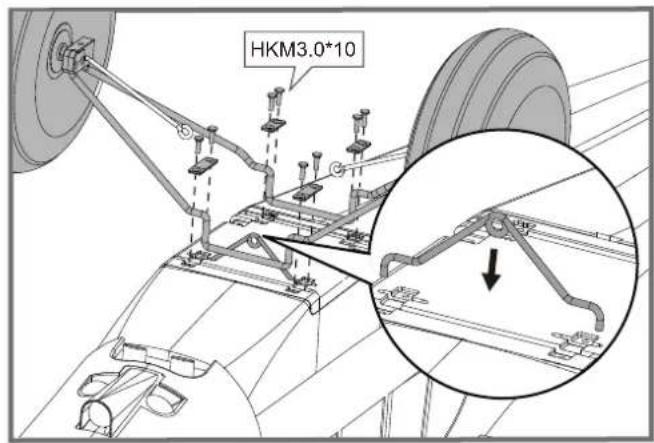

Montage des Fahrwerks

1. Das Fahrwerk mit den mitgelieferten Schrauben und Kunststoffhaltern wie abgebildet an der Unterseite des Rumpfes montieren.

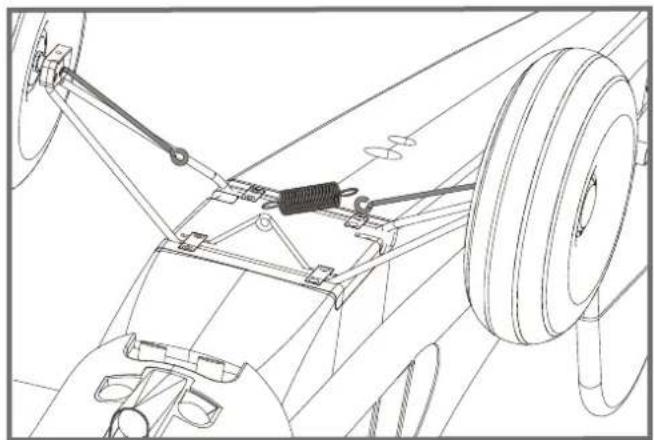

2. Befestigen Sie die Federn wie abgebildet.

HKM3.0*10

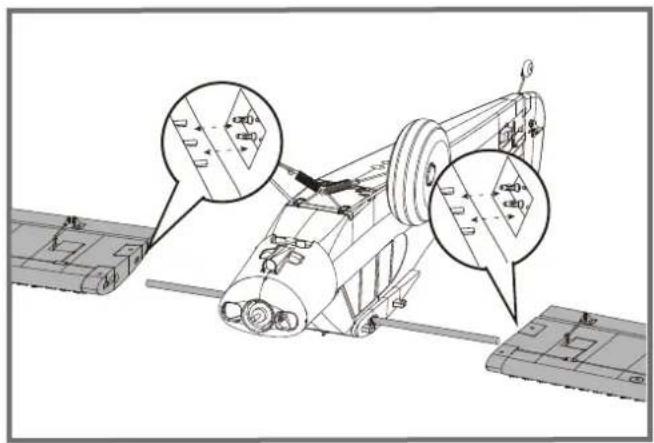

Montage der Tragflächen

1. Schieben Sie das Steckungsrohr in den Rumpf. Schieben Sie beide Flächen vorsichtig auf das Steckungsrohr.

Hinweis: Achten Sie darauf, dass die Flügel richtig auf dem Rumpf sitzen und die Stecker passgenau sitzen.

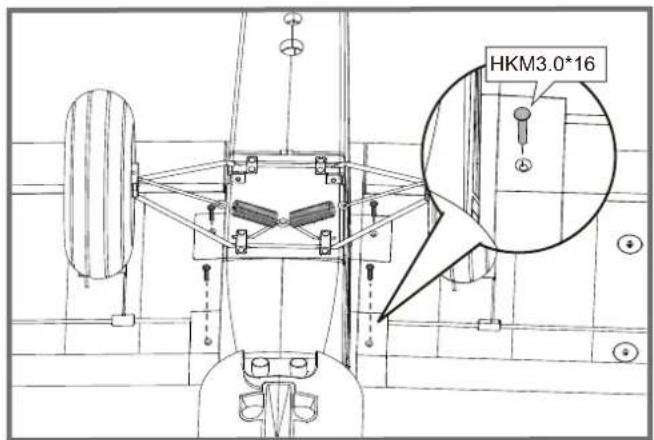

1. Befestigen Sie die Flächen mit den beiliegenden Schrauben.

HKM3.0*16

Montage des Modells

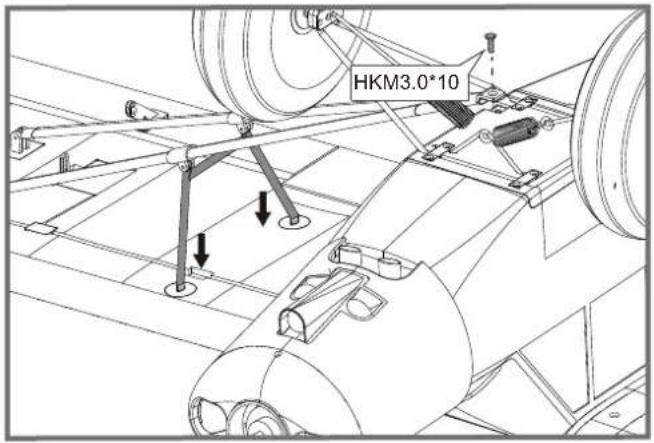

1. Befestigen Sie die Flächenstreben wie abgebildet mit den entsprechenden Schrauben.

HKM3.0*10

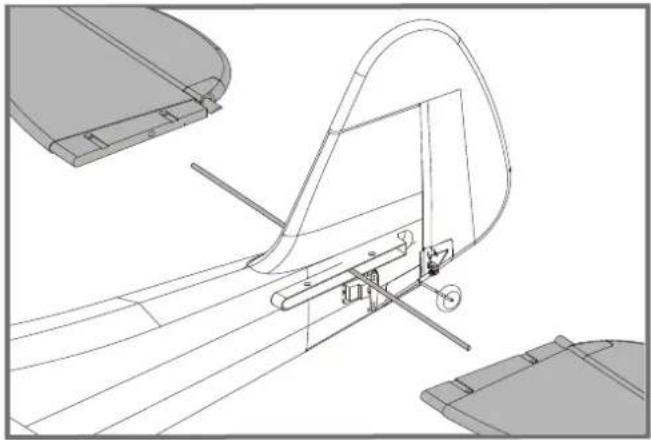

Montage des Höhenleitwerks

1. Schieben Sie beide Höhenleitwerke auf das Steckungsrohr.

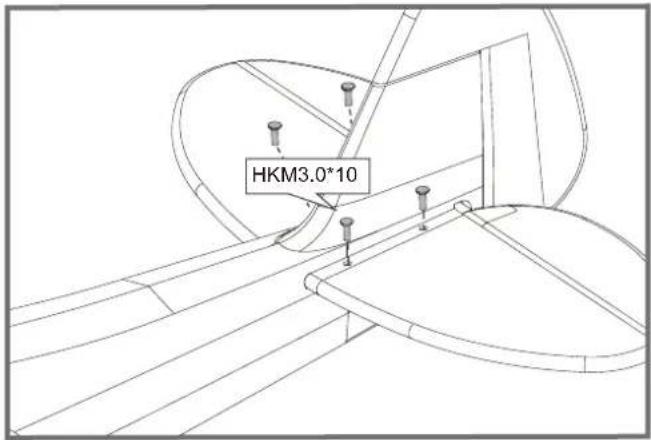

1. Befestigen Sie das Höhenleitwerk wie abgebildet.

HKM3.0*10

Montage des Modells

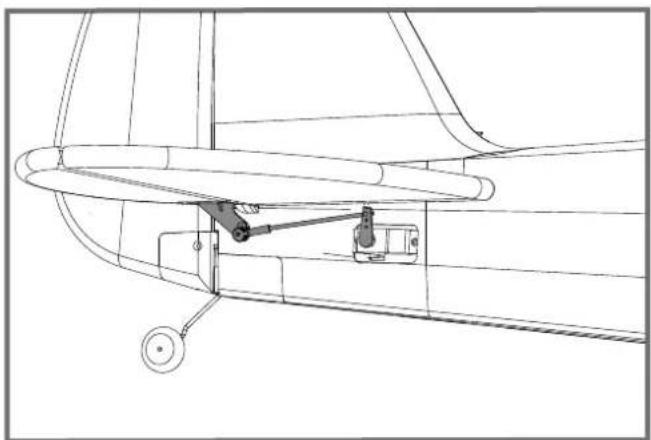

Montage der Anlenkung

1. Verbinden Sie das Anlenkungsgestänge bei zentriertem Höhenruderservo.

Hinweis: Siehe dazu auch die Montagehinweise auf Seite 21.

1. Befestigen Sie die Antenne mit geeignetem Schaumkleber.

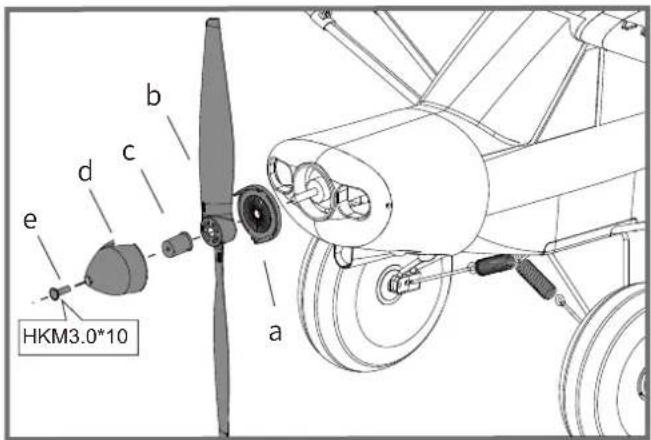

1. Befestigen Sie den Propeller wie abgebildet.

HKM3.0*10 a b c d e

Montage des Modells

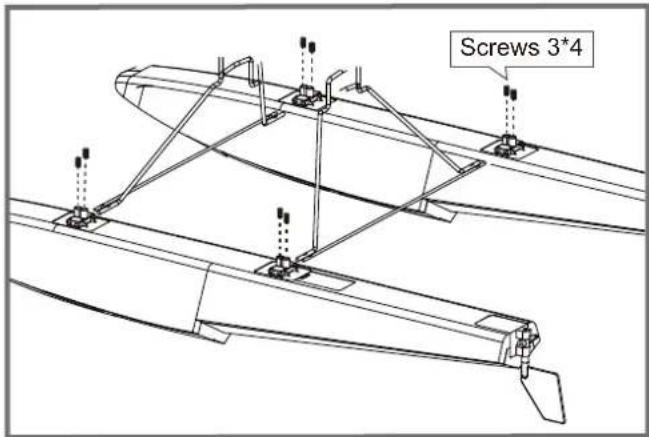

Montage der Schwimmer

1. Montieren Sie die Streben wie abgebildet an den Schwimmern und verwenden Sie dabei die entsprechenden Schrauben.

Screws 3*4

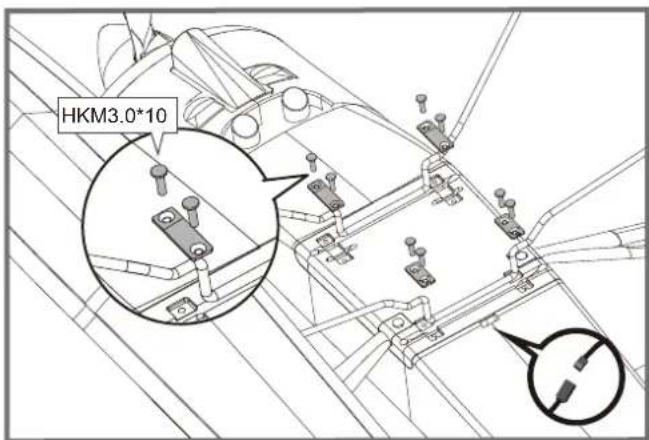

1. Befestigen Sie nun die Streben wie abgebildet an der Unterseite des Rumpfes.

HKM3.0*10

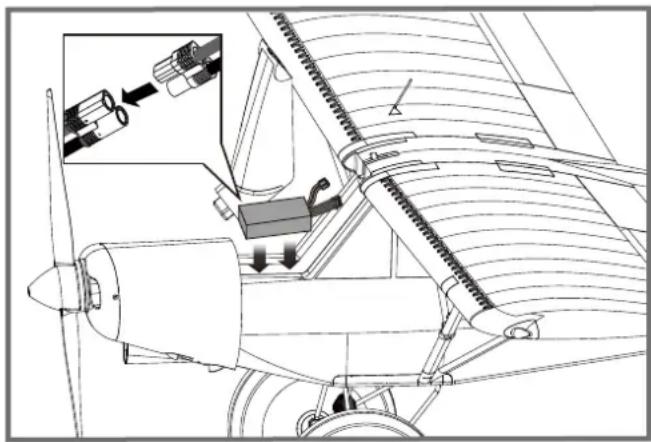

Einsetzen des Akkus

1. Nehmen Sie die Haube ab.
2. Befestigen Sie den Akku mit dem Klettband
3. Schieben Sie den geladenen Akku mit den Kabeln nach hinten in bis ganz nach vorne im Akkufach.

Hinweis: Der Schwerpunkt des Modells kann durch verschieben des Akkus verändert werden. Der korrekte Schwerpunkt hat Auswirkungen auf die Flugperformance.

Anschluss an den Empfänger

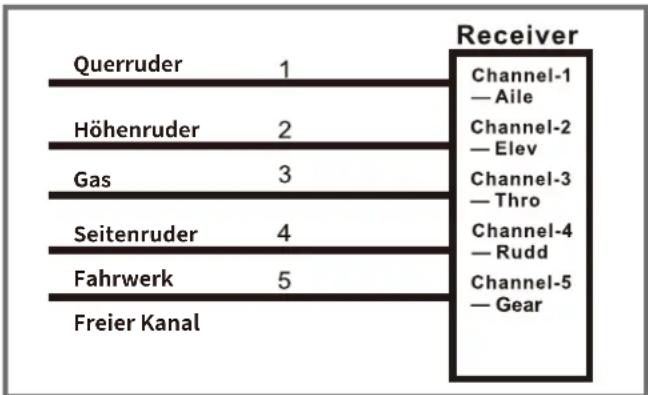

Verbinden Sie die Servokabel entsprechend der Tabelle mit Ihrem Empfänger.

Wichtige Informationen zum Regler

1. Der eingebaute Regler ist mit einer Sicherheitsschaltung versehen. Sollte der Akku angeschlossen sein und der Gashebel nicht auf niedrig / Motor aus stehen, wird der Motor nicht starten. Wird der Gashebel ganz nach unten bewegt erzeugt der Regler eine Tonserie. Töne in der gleichen Höhe geben die Anzahl der Zellen an die der Regler gezählt hat. Diese ist gleich mit der Zellenanzahl des Akkus. Der Regler ist jetzt scharf geschaltet und startet den Motor wenn der Gashebel bewegt wird.
2. Motor und Regler sind bereits verkabelt und auch die Drehrichtung des Motors sollte korrekt sein. Sollte der Motor in die falsche Richtung drehen, tauschen Sie zwei der drei Motoranschlusskabel um die Richtung wieder zu ändern.
3. Der Regler ist mit einer optionalen Bremse ausgestattet. Wir empfehlen das Modell mit der deaktivierten Bremse zu fliegen. Es ist möglich die Bremse versehentlich zu aktivieren wenn der Akku mit dem Regler verbunden wird und der Gashebel auf Vollgas steht. Um die Bremse wieder auszuschalten gehen Sie mit dem Gashebel wieder auf Vollgas und verbinden den Akku. Vom Motor ertönt ein Piepton. Bewegen Sie den Gashebel auf Leerlauf oder Motor aus. Der Motor ist dann betriebsbereit und die Bremse ausgeschaltet.
4. Akkuauswahl und Einbau: Wir empfehlen einen Lipo Akku mit 14.8V (4S), 2200-2600mAh 35C. Sollten Sie einen anderen Akku verwenden muß dieser mindestens die gleichen Spezifikationen in Leistung und Abmessung aufweisen.damit der Schwerpunkt nicht wesentlich geändert wird.

Testen der Steuerfunktionen

Bevor Sie mit diesem Schritt beginnen, binden Sie bitte der Anleitung ihres Senders entsprechend den Empfänger mit dem Sender.

ACHTUNG: Um mögliche Verletzungen zu vermeiden darf der Propeller bei dem Testen der Ruder NICHT auf der Welle montiert sein. Armieren Sie den Regler NICHT und schalten auch nicht den Sender ein bevor es in der Anleitung des Senders vorgeben wird.

TIPP: Stellen Sie sicher, dass alle Steuerhebel auf dem Sender auf der neutralen Position sind und der Gashebel auf Motor aus.

Stellen Sie sicher, dass beide Querruder den gleichen Weg im Verhältnis zum Steuerknüppelausschlag ausschlagen.

Bewegen Sie die Steuerhebel des Sender um sicher zu stellen, dass sich die Ruder korrekt bewegen.

Sehen Sie dazu die Abbildungen unten. Sollten die Ruder in die falsche Richtung arbeiten reversieren Sie die Funktion. Lesen Sie dazu bitte in der Anleitung des Sender nach.

Rollen links		Querruder
Rollen rechts
Sinken		Höhenruder
Gieren rechts	←	Seitenruder

Ruderausschläge

Die empfohlenen Ruderausschlag-Einstellungen sind (Dual Rate):

Tipp: Fliegen Sie das Modell beim ersten Flug mit "normalen Ausschlägen". Wenn Sie zum ersten Mal "maximale Ausschläge" verwenden, sollten Sie bei niedrigen bis mittleren Geschwindigkeiten fliegen.

	maximale Ausschläge normale Ausschläge
Höhenruder	18mm oben / unten 14mm	oben / unten
Querruder	16mm oben / unten	12mm oben / unten
Seitenruder	28mm links / rechts	20mm links / rechts

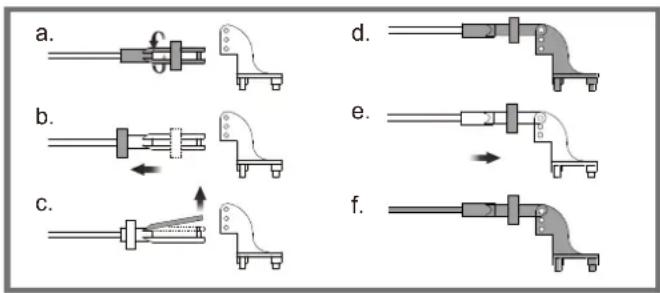

Montage der Gabelköpfe

1. Ziehen Sie den Ring vom Gabelkopf zum Gestänge.
2. Spreizen Sie den Gabelkopf vorsichtig und führen Sie den Gabelkopfstift in das gewünschte Loch im Ruderhorn ein.
3. Befestigen Sie den Ring um den Gabelkopf am Ruderhorn zu halten.

a. b. c. d. e. f.

Ruderhorn- und Servoarm-Einstellungen

Die Tabelle zeigt die Werkseinstellungen für die Ruderhörner und Servoarme. Fliegen Sie das Flugzeug mit den Werkseinstellungen, bevor Sie Änderungen vornehmen. Nach dem Flug können Sie die Einstellungen nach Ihren Wünschen anpassen.

	Ruderhorn	Servoarm
Höhen-ruder
Seiten-ruder
Querruder

Mehr Ruderausschlag

Weniger Ruderausschlag

Einstellen des Schwerpunkts

Setzen Sie zum Ausbalancieren des Schwerpunktes den Antriebsakku ein. Richten Sie den Akku so aus, dass das Modell gerade oder mit der Nase leicht nach unten zeigt. Nach den ersten Flügen können Sie dann den Schwerpunkt nach ihren persönliche Vorlieben einrichten.

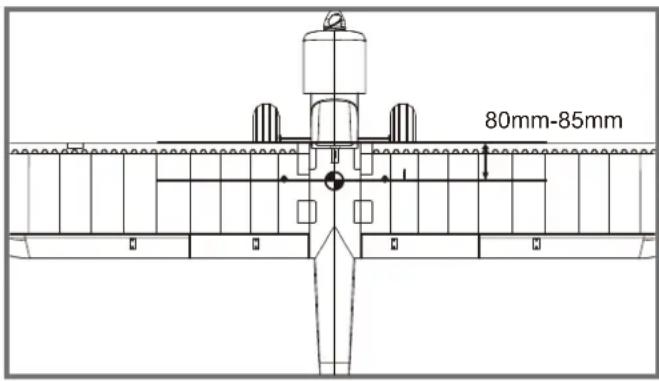

1. Der empfohlene Schwerpunkt für das Modell befindet sich mit eingesetztem Akku 80-85mm von der Tragflächenvorderkante nach hinten gemessen. Markieren Sie den Schwerpunkt auf der Tragflächenoberseite.
2. Balancieren Sie das Modell auf einer Schwerpunktwaage aus. Bitte beachten Sie dass das Modell dabei flugfertig ausgerüstet sein muss.

Finden Sie einen geeigneten Flugplatz

Finden Sie einen Flugplatz frei von Gebäuden, Bäumen, Stromleitungen und anderen Hindernissen. Bis Sie wissen, wie viel Fläche Sie zum fliegen brauchen, wählen Sie einen Platz der mindestens die Größe von 2 bis 3 Fussballfeldern hat. Wählen Sie am besten einen RC Flugplatz eines Modellflugvereins. Fliegen Sie dabei niemals in der Nähe von Menschen - besonders von Kindern, die unvorhersehbar handeln könnten.

Führen Sie einen Reichweitentest für Ihr Modell durch

Als Vorsichtsmaßnahme sollte vor jedem Flug ein Reichweitentest durchgeführt werden, um Probleme zu erkennen, die zu einem Verlust der Kontrolle führen könnten (z.B. schwache Batterien, defekte oder beschädigte Fernsteuerungskomponenten, Funkstörungen). Dies erfordert einen Kollegen oder Assistenten.

Schalten Sie zuerst den Sender ein und schließen Sie einen vollgeladenen Akku im Modell an. Achten Sie darauf dass sich der Gasknüppel in Neutralstellung befindet. Andernfalls könnten Propeller oder Lüfter Schäden oder Verletzungen verursachen.

Hinweis: Lesen Sie zum Reichweitentest auch die Bedienungsanleitung Ihrer Fernsteuerung.

Überwachen Sie Ihre Flugzeit

Überwachen oder Begrenzen Sie Ihre Flugzeit mit einem Timer (z.B. auf einer Armbanduhr, einem Smartphone oder auf Ihrem Sender, falls verfügbar). Wenn der Akku während des Fluges fast leer ist bemerken Sie normalerweise einen Leistungsabfall, bevor der Regler die Motorleistung unterbricht. Wenn das Modell langsamer wird sollten Sie also landen. Stellen Sie Ihren Timer auf 4 Minuten ein um einen unerwartete Leistungsabfall zu vermeiden. Wenn der Alarm des Timers ertönt sollten Sie landen.

Fluggrundlagen

Starten

Beschleunigen Sie das Modell vorsichtig und steuern Sie es langsam um es gerade zu halten. Erhöhen Sie die Beschleunigung und halten Sie eine gleichmäßige Geschwindigkeit um das Modell in einem schönen Anstellwinkel in die Luft steigen zu lassen.

Fliegen

Wählen Sie immer einen weiten und offenen Platz um das Modell zu fliegen. Besuchen Sie einen RC Flugplatz eines Modellflugvereins. Fliegen Sie auf keinen Fall an Orten, an denen der Betrieb eines ferngesteuerten Flugzeugs nicht zulässig ist (Flughäfen, Naturschutzgebiete, Siedlungen, ...). Nach dem Start bringen Sie Ihr Modell auf eine sichere Flughöhe, bevor Sie Flugmanöver wie Rollen, Loopings oder ähnliches ausprobieren.

Landen

Landen Sie das Modell, sobald Sie eine Leistungsreduzierung bemerken oder Ihr eingestellter Timer ertönt. Stellen Sie Ihren Timer so ein, dass Ihnen genug Flugzeit bleibt, um mehrere Landeanflüge zu haben. Ist das Modell mit einem Fahrwerk ausgestattet können Sie auf harten Pisten landen. Richten Sie das Modell direkt gegen den Wind aus und setzen Sie mit 1/4 bis 1/3 Gas zur Landung an. Bevor das Modell aufsetzt sollte der Gasknüppel in der 0-Stellung stehen um Schäden am Propeller oder anderen Komponenten zu vermeiden.

Instandhaltung

Reparaturen am Schaummodell sollten mit schaumsicheren Klebstoffen wie Heißkleber, Sekundenkleber speziell für Schaumstoff oder 5.min Epoxy erfolgen. Wenn Teile nicht reparierbar sind finden Sie am Ende dieser Anleitung die Ersatzteilliste mit allen Bestellnummern. Überprüfen Sie vor und nach jedem Flug ob alle Schrauben am Modell festgezogen sind. Achten Sie insbesondere darauf, dass Spinner und Luftschraube vor jedem Flug fest sitzen und frei drehen.

Problemlösungen

Problem Mögliche Ursache Lösung
Modell nimmt kein Gas an, andere Steuerungsbefehle funktionieren aber	-Regler reagiert nicht-Gaskanal ist umgekehrt	-Gasknüppel ist nicht ganz unten oder Trimmung zu hoch-Gaskanal am Sender umkehren
Ungewöhnliche Propellergeräusche oder Vibrationen	-Spinner, Propeller,Motor oder Motorhalterung defekt-Spinner oder Propeller lose-Propeller falsch herum montiert	-Defekte Teile austauschen-Lose Teile befestigen-Propeller richtig montieren
Zu kurze Flugdauer oder Antrieb ist nicht kraftvoll genug	- Flugakku ist zu leer- Propeller falsch herum montiert- Flugakku defekt	-Vollständiges Aufladen des Flugakkus- Flugakku ersetzen
Ruder bewegen sich nicht oder reagieren nur langsam auf Steuerbefehle	-Ruder, Ruderhörner, Anlenkung oder Servo beschädigt-Kabel beschädigt oder Servosstecker lose	-Austauschen oder Reparieren der defekten Teile-Kabel und Stecker überprüfen
Ruder schlagen in die falsche Richtung aus	Kanäle auf dem Sender sind umgekehrt	Testen der Servowegeinstellungen und Konfiguration der Kanäle am Sender
-Motor verliert Leistung	-Motor oder Akku defekt-Stromzufuhr unterbrochen	-Akku, Empfänger, Regler, Motor und Verkabelung überprüfen (austauschen bei Defekt)- Modell unverzüglich landen und überprüfen
LED am Empfänger blinkt langsam	Empfänger hat keinen Strom	-Überprüfen der Verbindung zwischen Regler und Empfänger.-Servos auf Defekt überprüfen.-Überbrüfen ob der Empfänger korrekt mit dem Sender gebunden ist

Ersatzteilliste

FMSRM101	Rumpf	FMSRM116	Schrauben Set
FMSRM102	Tragflächen Set	FMSPROP054	Propeller
FMSRM103	Höhenleitwerk	FMSDZ022	Motorwelle
FMSRM104	Akkuabdeckung	FMSDJ015	Motorhalter
FMSRM105	Räder Set	FMSBM034	Motorbord
FMSRM106	Fahrwerk Set	PRKV750E	Brushless Motor
FMSRM107	Streben Set	PRESC025	45A Regler
FMSRM108	Motorhaube	PR17GAP	17g Servo
FMSRM109	Spinner	FMSSER9GPW	9g Servo (wassergeschützt)
FMSRM110	Pipe	FMSCON008	Multi-Connector Set
FMSRM111	Antenne	FMSCHR01	Ladegerät
FMSRM112	LED	FMSFLT006	Schwimmer Set
FMSRM113	Schatten
FMSRM114	Dekorbogen
FMSRM115	Anlenkungen

Besuchen Sie unsere Webseite um Fotos der Ersatzteile zu sehen: www.d-power-modellbau.com
