BEDIENUNGSANLEITUNG Extra 330 FMS

Motor size: 6860-KV240

Wing load: 73.6g / dm^2 (0.16oz / in^2)

WARNING: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor der Inbetriebnahme mit den Funktionen des Produkts vertraut zu machen.

Wenn das Produkt nicht ordnungsgemäß bedient wird, kann dies zu Schaden am Produkt oder personlichem Eigentum führen und schwere Verletzungen verursachen.

Dieses Produkt ist kein Spielzeug! Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden. Andernfalls kann es zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt ist nicht für den Betrieb durch Kinder ohne direkte Aufsicht von Erwachsenen vorgesehen.

These Anleitungs enthalt Hinweise zu Sicherheit und Wartung. Es ist wichtig, dass vor der Verwendung alle Anweisungen und Warnungen in der Anleitung gelesen und befolgt werden, um Schäden oder schwere Verletzungen zu vermeiden.

Sicherheitsvorkehrungen

Als Benutzer these Products sind Sie allein dafür verantwortlich these Product so zu betreiben, dass weder Sie selbst noch andere gefahrdet oder Schaden am Produkt oder Eigentum anderer verursacht werden.

Dieses Modell wird von einem Funksignal gesteuert, das von vielen Quellen außerhalb ihrer Kontrolle gestört werden kann. Solche Störungen konnen zu einem vorübergehenden Kontrollverlust führen. Daher sollen immer einen Sicherheitsabstand zu Personen und Gebäuden eingehalten werden.

Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

• Betreiben Sie Ihr Modell niemals mit leeren Senderbatterien.
• Betreiben Sie Ihr Modell immer in einem offenen Bereich, abseits von Gebäuden, Verkehr oder Personen.
  Befolgen Sie die gesetzlichen Regelungen Ihres Landes zum Betrieb von ferngesteuerten Modellflugzeugen.
• Befolgen Sie sorgfältig die Anweisungen und Warnungen für diese und alle Unterstützungenden Geräte, die Sie verwenden (Ladegeräte, wiederaufladbare Akkus usw.).
  Bewahren Sie alle Chemikalien, Kleinteile und elektrischen Geräte außerhalb der Reichweite von Kindern auf.
  Feuchtigkeit verursacht Schaden an der Elektronik. Vermeiden Sie, dass die Produkte Wasser ausgesetzt
  werden, die nicht speziell für diesen Zweck entworfen und geschützt sind.
• Nehmen Sie Teile des Produkts niemals in den Mund, da dies zu schweren Verletzungen oder)sagar zum Tod führen kann.

Hinweise zu LiPo-Akkus

VORSICHT: Befolgen Sie immer die Anweisungen des Herstellers zur sicheren Verwendung und Entsorgung von Batterien. Durch falsche Handhabung von Li-Po-Batterien konnen Feuer, Sachschäden oder schwere Verletzungen verursacht werden.

Seien Sie sich über alle Risiken klar, die mit dem Umgang von Lithium Polymer (LiPo) Akkus verbunden sind. Wenn die Akkus zu irgendem Zeitpunkt anschwellen oder aufblahren, verwenden Sie diese auf keinen Fall mehr!

Um die Lebensdauer des Akkus zu verlangern sollen den dieser bei Zimmertemperatur in einem trockenen Bereich gelagert werden. Bewahren Sie den Akku oder das Modell nicht in einem Auto oder in direktem Sonnenlicht auf. Wenn der Akku über einen längeren Zeitraum zu hohen Temperatren ausgesetzt wird kann dieser beschädigt werden oder soccer Feuer fangen.
Verwenden Sie niemals ein NiMh-Ladegerät, um Li-Po-Akkus aufzuladen. Wenn der Akku nicht mit einem Li-Po-kompatiblen Ladegerät geladen wird, kann dies zu einem Brand führen, der zu Personen- und Sachschäden führen kann.
Niemals Li-Po Zellen unter 3V entladen.
Lassen Sie Akkus beim Laden niemals unbeaufsichtigt.
Laden Sie niemals beschädigte Akkus auf.
Aufladen des LiPo-Akkus: Verwenden Sie ein Ladegerät, das die Li-Po-Batterie sichere aufladen kann. Lesen Sie vor dem Gebrauch die Anweisungen des Ladegerats sorgfältig durch. Achten Sie beim Laden des Akkus daraufuf, dass sich der Akku auf einer hitzebeständigen Oberfläche befindet. Es wird auch dringend empfohlen, den Li-Po Akku in einem feuerbeständigen LiPo-Koffer zu laden. LiPo Koffer finden Sie bei Ihrem Fachhändler oder im Internet.

Einleitung

FMS ist bisher nicht darauf, die Grenzen der RC-Technologie zu erweiten und ist stolz darauf, den 2000mm Extra 330 zu präsentieren - eines der größten Serienschaumflugzeuge, die{jemals den Himmel eroberten. Mit 12S!

FMS hat eine Menge an Ressourcen und all seine Erfahrung zusammen Top-Piloten aus aller Welt zur Verfugung gestellt, um sicherzustellen, dass these Modell eines der besten Schaum-Kunstflugzeuge aller Zeiten sein wird.

Aufbauend auf der fortschrittlichen Konstruktion und dem Design seiner Vorgänger verfügbar die Extra 330 über eine stark und davon noch leichte hohe Tragflächenstruktur, Kohlefaser

Tragflächenholme, ein Kohlefaser-Fahrwerk und einen hocheffizienten großen Holzpropeller.

Ausgestattet ist die Extra 300 mit einem monströsen 6860

Brushless-Motor, einem Predator 90A HV Regler und Predator HV Servos mit 23kg. Angetrieben wird das Modell mit 12S!

Da die Extra 330 ein große Flugzeug ist, wurden die

Tragflächen und Leitwerke so konstruiert, dass Sie mit wichtigen Handgriffen abnehmbar sind - für eine einfache Lagerung oder für den Transport.

Erleben Sie mit dem 12S Monster von FMS den Wow-Faktor auf Ihrlem Flugplatz!

Merkmale:

• 6860 Brushless Motor, 90A HV Regler
• Predator HV Servos (23kg max) mit CNC gefrästen Metall-Servoarmen für hohe Torsion, schneller Reaktionen und bessere 3D Leistung
  Effizienter Holzpropeller fur maximalen Schub und reduzierte Vibrationen
• robustes Kohlefaser-Fahrwerk
  Hohlfugel
• Verschraube Konstruktion
  GroBe abnehmbare Haube.
  GroBes Akkufach

Inhaltsverzeichnis

Einleitung 15
Lieferumfang 15
Montage des Modells 16
Einsetzen des Akkus 21
Anschluss an den Empfänger 21
Flugvorbereitungen 21
Montage der Gabelkopfe 23
Ruderhorn- und Servoarmeinstellung 23
Schwerpunkt 23
Vor dem Erstflug 24
Fluggrundlagen 24
Problemlösungen 25
Ersatzteile

Lieferumfang

Bitte überprüfen Sie vor der Endmontage ob alle Teile des Modells enthalten sind. Das folgende Bild zeigt den Inhalt des Kits.

Sollten Teile fehlen notieren Sie sichitte den Namen und die Teilenummer (siehe Ersatzteilliste am Ende dieser

Bauanleitung) und Kontaktieren Sie ihren lokalen Handler oder senden Sie uns eine E-Mail an [e-mail].

Technische Daten

Spannweite: 2000 mm(78.7in)

Gesamtlänge: 2005 mm(78.9in)

Fluggewicht: ~ 6000 g

Motor: 6860-KV240

Flächenbelastung: 73.6g/dm2(0.16oz/in2)

Flächeninhalt: 81.5dm2(1263sq.in)

Regler: HV 90A

Servo: 5x 75g Servo

Empfohlener Akku: 2x 22.2V 4000mAh 35C

G.H.

K.

A:Rumpf
B: Flächen Set
C:Querruder
D:Seitenleitwerk
E: Vortex Generatore
F: Kohlefaserholme

G: Hohenleitwerk
H: Holzpropeller
I: Anlenkungen & Schrauben
J: Spinner Set
K: Fahrwerk Set

Montage des Modells

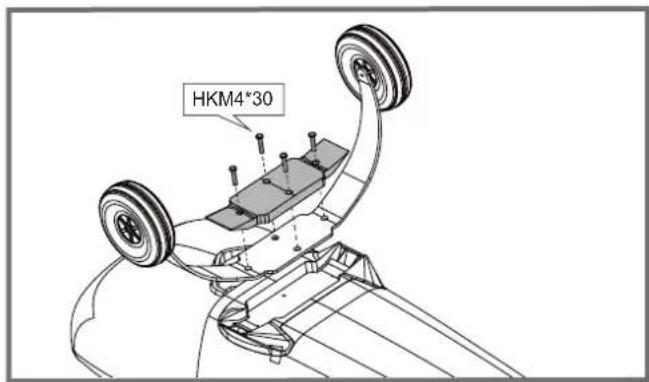

Montage des Fahrwerks

1. Drehen Sie den Rumpf um und montieren Sie das Fahrwerk und die Abdeckung mit den beiliegenden Schrauben.

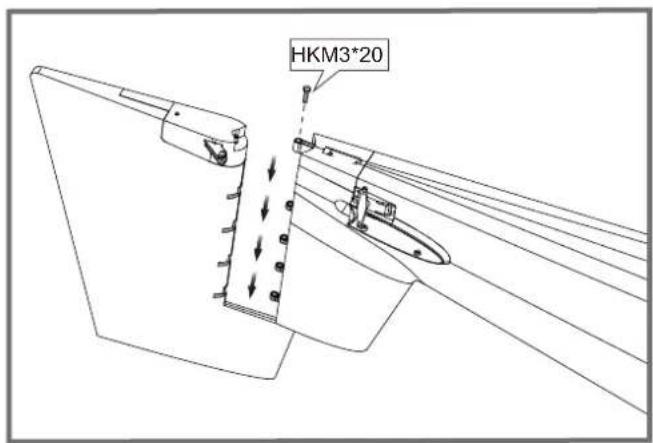

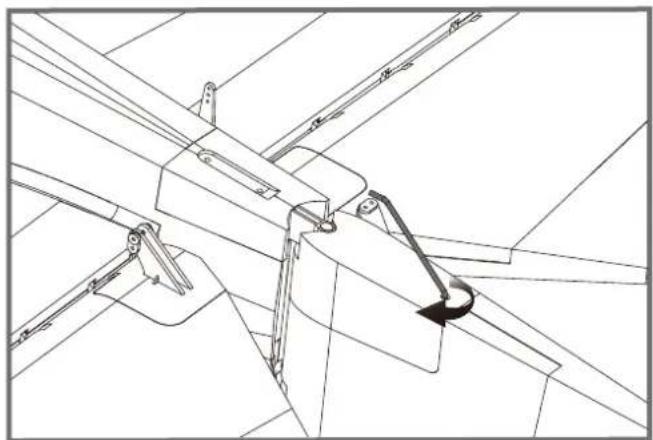

Montage des Seitenruders

1. Montieren Sie das Seitenruder wie abgebildet mit den beiliegenden Schrauben.

1. Montieren Sie das Gestänge wie abgebildet.

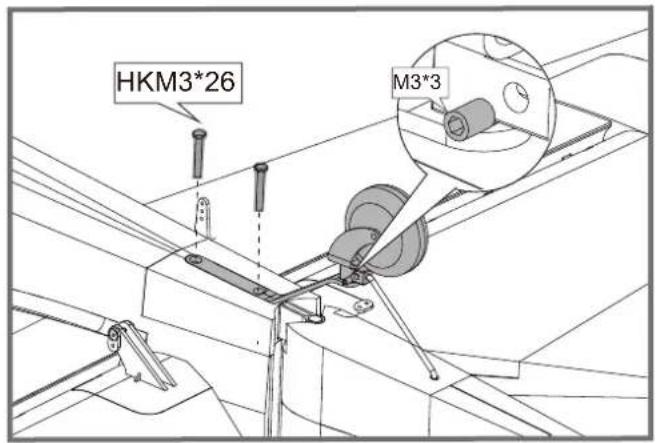

Montage des Modells

1. Montieren Sie das Spornrad mit den beiliegenden Schrauben.

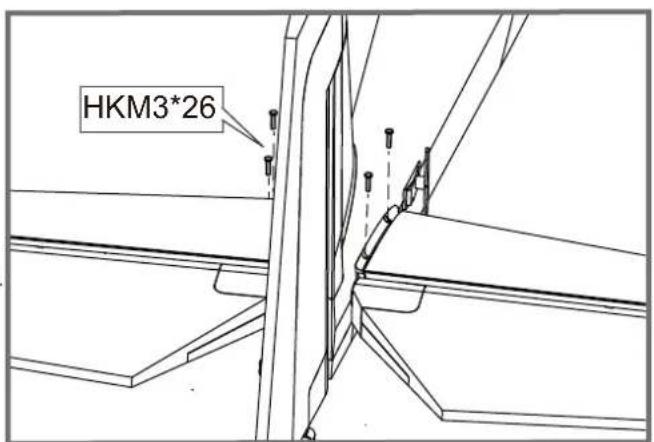

Montage des Höhenleitwerks

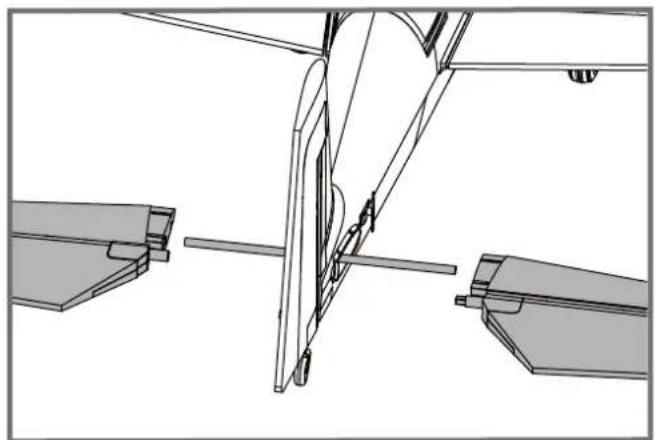

1. Stecken Sie die beiden Leitwerkshäften wie abgebildet auf den Kohlefaserholm.

1. Stellen Sie sicher, dass die Ruderhörner nach unter zeigen.
   Sichern Sie die Leitwerksteile mit den entsprechenden Schrauben.

Montage des Modells

Montage der Querruder

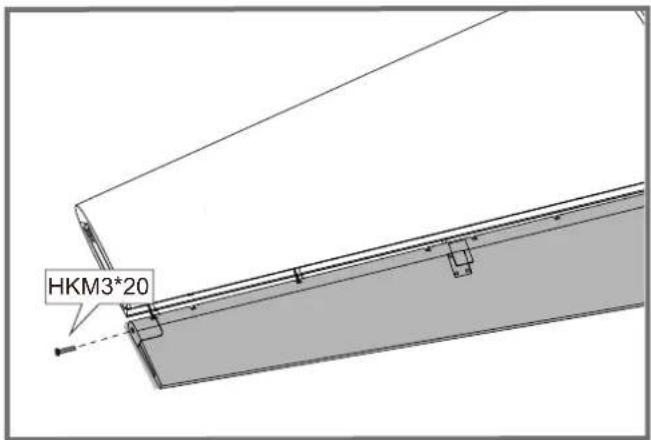

1. Sichern Sie bereits Querruder mit den Schrauben. Stelle Sie sicher, dass die Ruderhörner sich auf der richtigen Seite befinden.

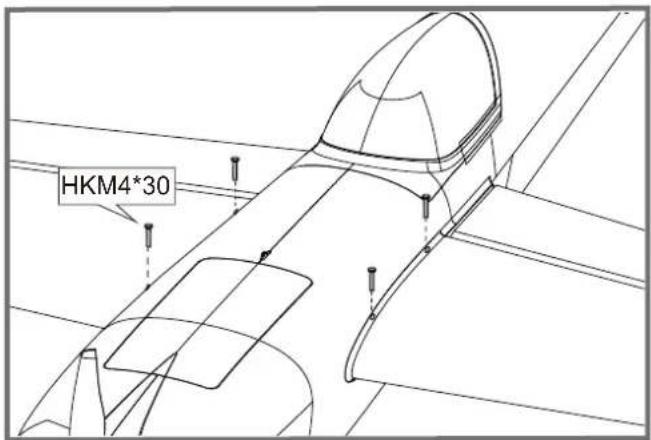

Montage der Tragflächen

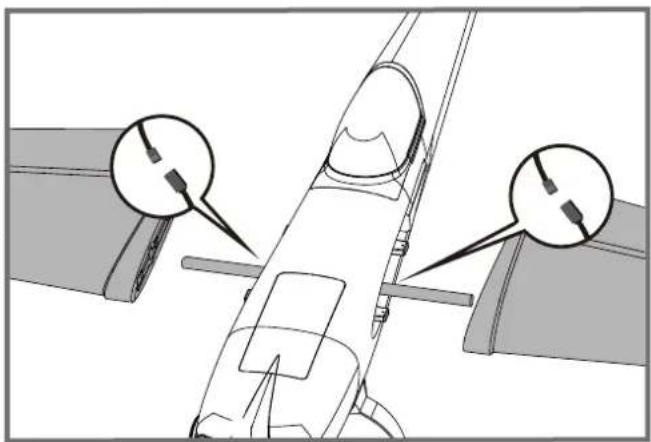

1. Schieben Sie den Kohlefaserholm in den Rumpf und schieben Sie die Flächenteile nacheinander ein Stück auf. Verbinden Sie die Servostecker und schieben Sie die Flächen anschließend bis an den Rumpf.

Hinweis: Achten Sie darauf, dass die Servostecker richtig miteinander verbunden sind.

1. Sichern Sie die Flächen mit den beiliegenden Schrauben wie abgebildet.

Montage des Modells

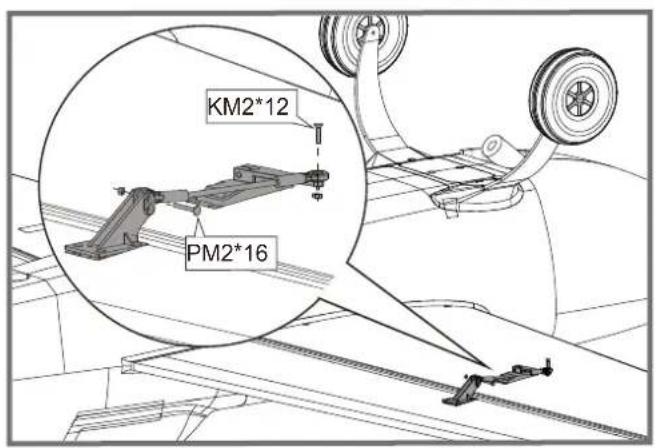

Montage der Anlenkungen

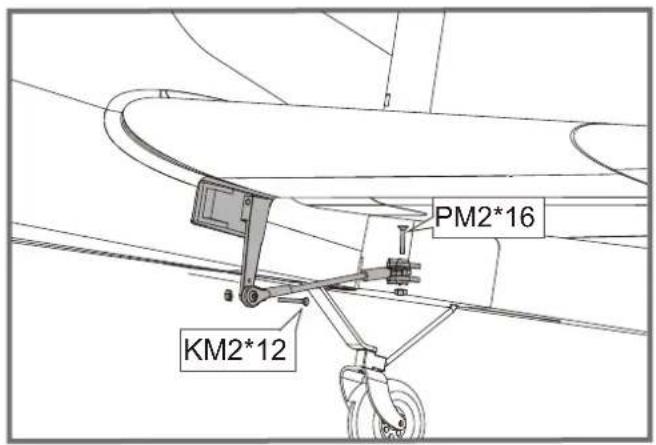

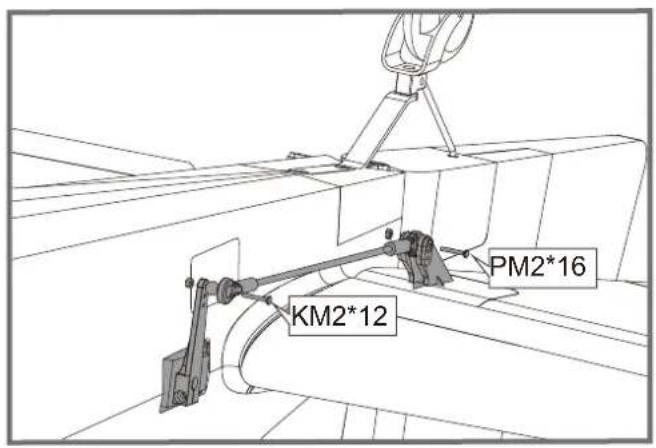

1. Stellen Sie sichere, dass sich die Servos in neutraler Position befinden. Befestigen Sie die Kugelgabelköffe und das Anlenkungsgestänge am äußerten Loch und sichern Sie es mit den entsprechenden Schrauben.

1. Stellen Sie sichere, dass sich die Servos in neutraler Position befinden. Befestigen Sie die Kugelgabelköffe und das Anlenkungsgestänge am außersten Loch und sichern Sie es mit den entsprechenden Schrauben.

1. Stellen Sie sichere, dass sich die Servos in neutraler Position befinden. Befestigen Sie die Kugelgabelköffe und das Anlenkungsgestänge am außersten Loch und sichern Sie es mit den entsprechenden Schrauben.

Montage des Modells

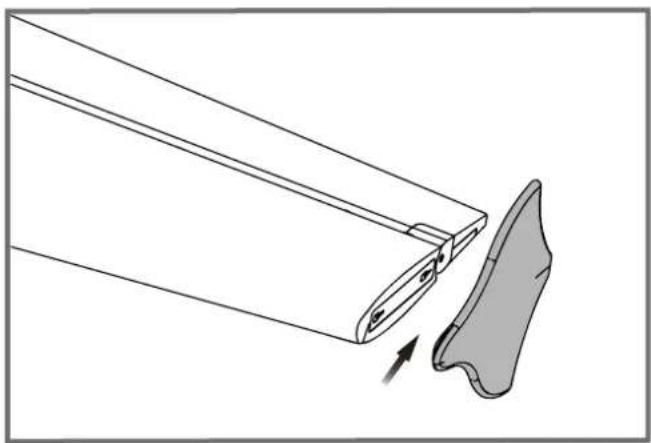

Montage der Vortex Generatoren

1. Montieren Sie die Vortex Generatoren wie abgebildet.

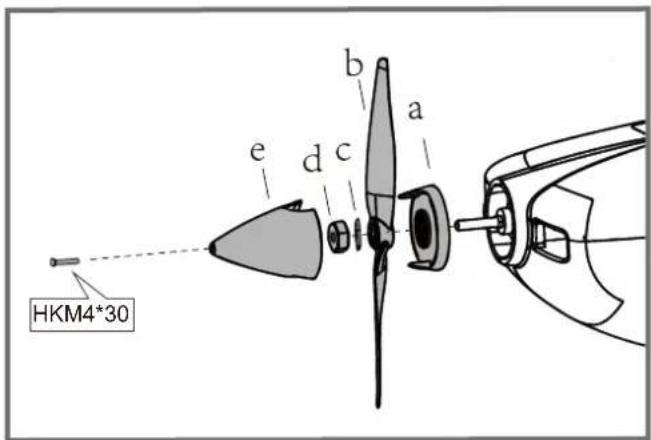

Spinner- und Propellermontage

1. Montieren Sie Spinner und Propeller wie abgebildet.

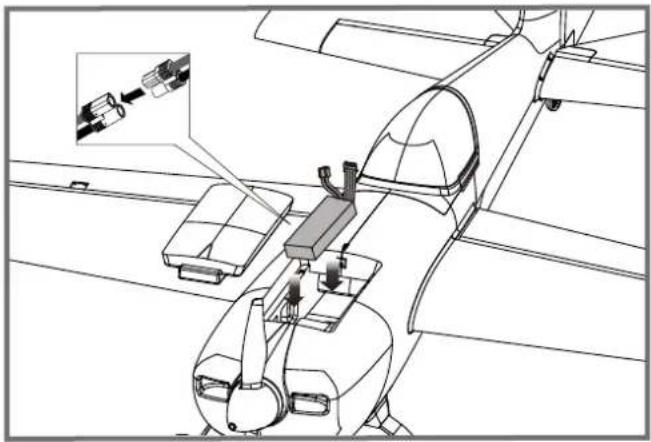

EinsetzendesAkkus

1. Nehmen Sie die Haube ab.
2. Befestigen Sie das Klettband am Akku
3. Schieben Sie den geladenen Akku mit den Kabeln nach hinten in bis ganz nach vorne im Akkufach.

Hinweis: Der Schwerpunkt des Modells kann durch verschiben des Akkus verändert werden. Der korrekte Schwerpunkt hat Auswirkungen auf die Flugperformance.

Anschluss an den Empfänger

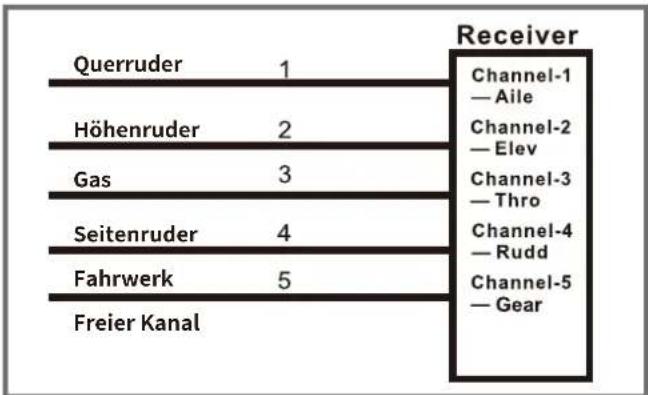

Verbinden Sie die Servokabel entsprechend der Tabelle mit Ihrem Empfänger.

Flugvorbereitungen

Wichtige Informationen zum Regler

1. Der eingebaute Regler ist mit einer Sicherheitsschaftung versehen. Sollte der Akku angeschlossen sein und der Gashebel nicht auf niedrig / Motor aus stehen, wird der Motor nicht starten. Wird der Gashebel ganz nach unten bewegt erzeugt der Regler eine Tonserie. Tone in der gleichen Höhe geben die Anzahl der Zellen an die der Regler gezahlt hat. Diese ist gleich mit der Zellenanzahl des Akkus. Der Regler ist jetzt scharf geschaltet und startet den Motor wenn der Gashebel bewegt wird.
2. Motor und Regler sind bereits verkabelt und auch die Drehrichtigung des Motors solte korrekt sein. Sollte der Motor in die falsche Richtung drehen, tauschen Sie zwei der drei Motoranschlusskabel um die Richtung wieder zu ändern.
3. Der Regler ist mit einer optionalen Bremse ausgestattet. Wir empfehlen das Modell mit der deaktivierten Bremse zu fliegen. Es ist möglich die Bremse versehentlich zu aktivieren wenn der Akku mit dem Regler verbunden wird und der Gashebel auf Vollgas steht. Um die Bremse wieder auszuschalten gehen Sie mit dem Gashebel wieder auf Vollgas und verbinden den Akku. Vom Motor ertont ein Piepton. Bewegen Sie den Gashebel auf Leerlauf oder Motor aus. Der Motor ist dann betriebsbereit und die Bremse ausgeschaltet.
4. Akkuauswahl und Einbau: Wir empfehlen einen Lipo Akku mit 22.2V (6S), 4000mAh 35C. Sollen Sie einen anderen Akku verwenden muß dieser mindestens die gleichen Spezifikationen in Leistung und Abmessung aufweisen.damit der Schwerpunkt nicht wesentlich geändert wird.

Testender Steuerfunktionen

Bevor Sie mit diesen Schritt beginnen,binden Sieitte der Anleitung ihres Senders entsprechend den Empfänger mit dem Sender.

ACHTUNG: Um möglich Verletzungen zu vermeiden darf der Propeller bei dem Testen der Ruder NICT auf der Welle montiert sein. Armieren Sie den Regler NICT und schalten auch nicht den Sender ein bevors in der Anleitung des Senders vorgegeben wird.

TIPP: Stellen Sie sicher, dass alle Steuerhebel auf dem Sender auf der neutralen Position sind und der Gashebel auf Motor aus.

Stellen Sie sichere, dass andere Querruder den gleichen Weg im Verhältnis zum Steuerknüppelausschlag ausschlagen.

Bewegen Sie die Steuerhebel des Sender um sicher zu stellen, dass sich die Ruder korrekt bewegen.

Sehen Sie dazu die Abbildungen unter. Sollten die Ruder in die falsche Richtung arbeiten reversieren Sie die Funktion. Lesen Sie dazuitte in der Anleitung des Sender nach.

Rollen links Rollen rechts	Querrudner Höhenruder Seitenruder
Steigen Sinken
Gieren links Gieren rechts

Ruderausschlage

Die empfohlenen Ruderausschlag-Einstellungen sind (Dual Rate):

Tipp: Fliegen Sie das Modell beim ersten Flug mit "normalen Ausschlagen". Wenn Sie zum ersten Mal "maximale Ausschlage" verwenden, sollenn Sie bei niedrigen bis mittleren Geschwindigkeiten fliegen.

	maximale Ausschläge normal	male Ausschläge
Höhenruder	90mm offen / unter 70mm	oben / unten
Querruder	130mm offen / unter	90mm offen / unten
Seitenruder	130mm links / rechts	90mm links / rechts

Montage der Gabelköpfe

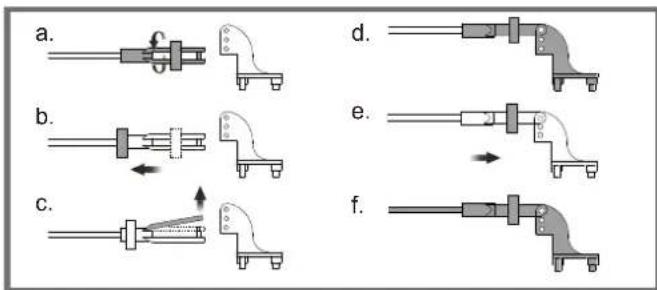

1. Ziehen Sie den Ring vom Gabelkopf zum Gestänge.
2. Spreizen Sie den Gabelkopf vorsichtig und führen Sie den Gabelkopfstift in das gewündte Loch im Ruderhorn ein.
3. Befestigen Sie den Ring um den Gabelkopf am Ruderhorn zu halten.

Ruderhorn- und Servoarm-Einstellungen

Die Tabelle zeigt die Werkseinstellungen für die Ruderhörner und Servoarme. Fliegen Sie das Flugzeug mit den Werkseinstellungen, bevor Sie Änderungen vornehmen. Nach dem Flug können Sie die Einstellungen nach ihren Wünschen anpassen.

	Ruderhorn	Servoarm
Quer-ruder	Seiten-ruder	Höhen-ruder

Mehr Ruderausschlag

Weniger Ruderausschlag

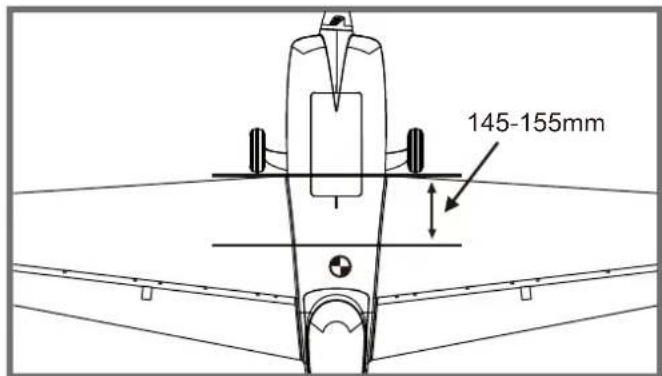

Einstellen des Schwerpunkts

Setzen Sie zum Ausbalancieren des Schwerpunktes den Antriebsakku ein. Richten Sie den Akku so aus, dass das Modell gerade oder mit der Nase leicht nach unten zeigt. Nach den ersten Flügen können Sie dann den Schwerpunkt nach ihren persönliche Vorlieben einrichten.

1. Der empfohlene Schwerpunkt für das Modell befindet sich mit eingesetztem Akku 145-155mm von der Tragflächenvorderkante nach hinten gemessen. Markieren Sie den Schwerpunkt auf der Tragflächenoberseite.
2. Balancieren Sie das Modell auf einer Schwerpunkttaage aus.
   Bitte beachten Sie dass das Modell damit flugfertig ausgerustet sein muss.

VordemErstflug

Finden Sie einen geeigneten Flugplatz

Finden Sie einen Flugplatz frei von Gebäuden, Bäumen, Stromleitungen und anderen Hindernissen. Bis Sie wissen, wie viel Flächte Sie zum fliegen brauchen, wahren

Sie einen Platz der mindestens die Höhe von 2 bis 3 Fussballfeldern hat. Wahlen Sie am besten einen RC Flugplatz eines Modellflugvereins. Fliegen Sie damit niemals in der Höhe von Menschen -alanders von Kindern, die unvorhersebar handeln konnten.

Führn Sie einen Reichweitentest für Ihr Modell durch

Als Vorsichtsmaßnahme sollen vor jedem Flug ein Reichweitentest durchgeführt werden, um Probleme zu erkennen, die zu einem Verlust der Kontrolle führen können (z.B. schwache Batterien, defekte oder beschädigte Fernsteuerungskomponenten, Funkstorungen). Dies erfordert einen Kollegen oder Assistanten.

Schalten Sie zuerst den Sender ein und schlieben Sie einen vollgeladenen Akku im Modell an. Achten Sie darauf auf dass sich der Gasknuppel in Neutralstellung befindet. Andernfalls konnten Propeller oder Lüfter Schäden oder Verletzungen verursachen.

Hinweis: Lesen Sie zum Reichweitentest auch die Bedienungsanleitung ihrer Fernsteuerung.

Überwachen Sie ihre Flugzeit

Überwachen oder Begrenzen Sie ihre Flugzeit mit einem Timer (z.B. auf einer Armbanduhr, einem Smartphone oder auf Ihr dem Sender, falls verfügbar).

Wenn der Akku während des Fluges fast leer ist bemerken Sie normalerweise einen Leistungsabfall, bevor der Regler die Motorleistung unterbricht. Wenn das Modell langsamer wird sollenn Sie also landen.

Stellen Sie ihren Timer auf 4 Minuten ein um einen unerwartete Leistungsabfall zu vermeiden. Wenn der Alarm des Timers eront sollen den landen.

Fluggrundlagen

Starten

Beschleunigen Sie das Modell vorsichtig und steuern Sie es langsam um es gerade zu halten. Erhöhen Sie die Beschleunigung und halten Sie eine gleichmäßige Geschwindigkeit um das Modell in einem bereits Anstellwinkel in die Luft steigen zu halten.

Fliegen

Wahlen Sie immer einen weiten und offenen Platz um das Modell zu fliegen. Besuchen Sie einen RC Flugplatz eines Modellflugvereins. Fliegen Sie auf keinen Fall an Orten, an den der Betrieb eines ferngesteuerten Flugzeugs nicht zulässig ist (Flughäfen, Naturschutzgebiete, Siedlungen, ...). Nach dem Start bringen Sie Ihr Modell auf eine sichere Flughöhe, bevor Sie Flugmanöver wie Rollen, Loopings oder ähnliches ausprobieren.

Landen

Landen Sie das Modell, sobald Sie eine Leistungsreduzierung bemerken oder Ihr eingestellter Timer ertont.Stellen Sie ihren Timer so ein, dass Ihnen genug Flugzeit bleibt, um mehrere Landeanflüge zu haben.Ist das Modell mit einem Fahrwerk ausgestattet konnen Sie auf harten Pisten landen. Richten Sie das Modell direkt gegen den Wind aus und setzen Sie mit 1/4 bis 1/3 Gas zur Landung an. Bevor das Modell aufsetzt sollte der Gasknuppel in der 0-Stellung stehen um Schäden am Propeller oder anderen Componenten zu vermeiden.

Instandhaltung

Reparaturen am Schaummodell sollen mit schaumsicheren Klebstoffen wie Heilkleber, Sekundenkleber speziell für Schaumstoff oder 5.min Epoxy erfolgen. Wenn Teile nicht reparerbar sind finden Sie am Ende dieser Anleitung die Ersatzteilliste mit allen Bestellnummern. Überprüfen Sie vor und nach jedem Flug ob alle Schrauben am Modell festgezogen sind. Achten Sie insbesondere daraufuf, dass Spinner und Luftschraube vor jedem Flug fest sitzen und frei drehen.

Problemlösungen

Problem Mögliche Ursache Lösung
Modell nimmt kein Gas an, andere Steuerungsbefehle Funktionen aber	-Regler reagiert nicht -Gaskanal ist umgekehrt
Ungewöhnliche Propellergeräutsche oder Vibrationen	-Spinner, Propeller, Motor oder Motorhalterung defekt -Spinner oder Propeller lose -Propeller falsch herum montiert
Zu kurze Flugdauer oder Antrieb ist nicht kraftvoll genug	- Flugakku ist zu leer - Propeller falsch herum montiert - Flugakku defekt
Ruder bewegen sich nicht oder reagieren nur langsam auf Steuerbefehle	- Ruder, Ruderhörner, Anlenkung oder Servo beschädigt - Kabel beschädigt oder Servosstecker lose
Ruder schlagen in die falsche Richtung aus	Kanäle auf dem Sender sind umgekehrt
- Motor verliert Leistung	- Motor oder Akku defekt - Stromzufahr unterbrochen
LED am Empfänger blinkt langsam	Empfänger hat keinen Strom

Ersatzteilliste

FMSRL101	Rumpf	FMSRL116	Räder Set
FMSRL102	Tragflächen Set	FMSRL117	Fahrwerkabdeckung
FMSRL103	Höhenleitwerk	FMSPROP051	Propeller
FMSRL104	Seitenleitwerk	FMSBM032	Motorbord
FMSRL105	Querruder	FMSDJ016	Motorhalterung
FMSRL106	Akkufach Abdeckung	PRKV240	6860-KV240 Motor
FMSRL107	Hauptfahrwerk Set	PRESC021	90A HV Regler
FMSRL108	Spomrad Set	PR75MGDR	Predator 75g MG Digital Servos
FMSRL109	Kabinenaube
FMSRL110	Spinner Set
FMSRL111	Vortex Generatoren
FMSRL112	Dekorbogen
FMSRL113	Pipe Set
FMSRL114	Anlenkungen
FMSRL115	Schrauben Set
