BEDIENUNGSANLEITUNG FP1869 CRIVIT

Kleppen Sie vor dem Lezen die Seite mit den Abstädigungen aus und auscham Sie sich erschließlich mit eilen Funktionen des Ankeis vertraut.

①

DE/AT/CH Gebrauchs und Sicherheitsinweise Seite 08

Bestimmungsgemäße Verwendung 8

Sicherheitshinweise 8

Inbetriebnahme 8

Verwendung 8-9

Aufpumpen von Bällen 9

Aufpumpen von Aufblasartikeln 9

Aufpumpen von Reifen mit Blitzventil 9

Aufpumpen von Reifen mit Schraderventil ..... 9

Aufpumpen von Reifen mit Sclaverandventil . 9

Pflege und Lagerung 9

Entsorgung 9

3 Jahre Garantie 9 - 10

FR BE

Technische gegevens 16

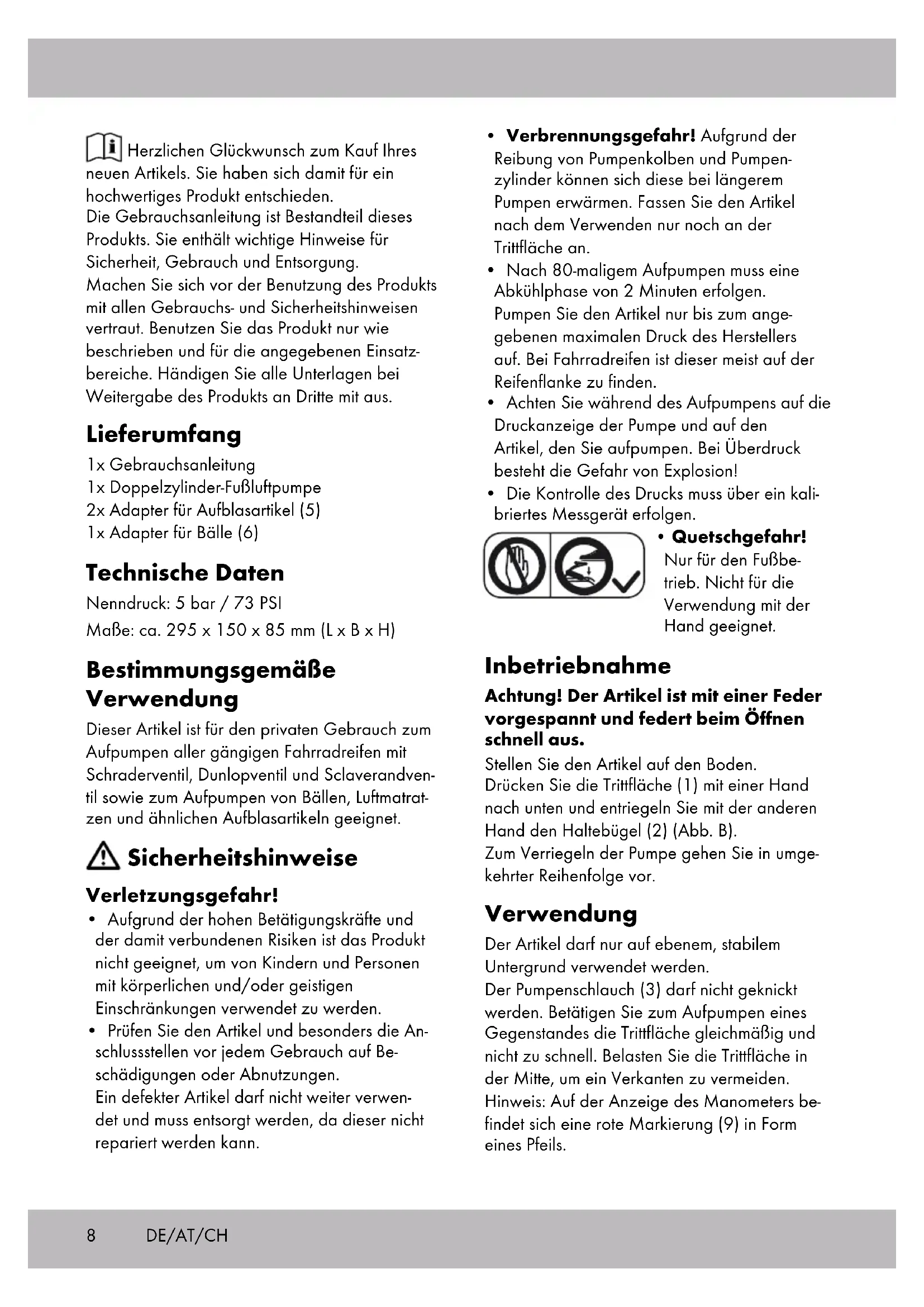

Herzlichen Glückwunsch zum Kauf Ihres neuen Artikels. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Gebrauchsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Gebrauchs- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Lieferumfang

1x Gebrauchsanleitung
1x Doppelzylinder-Fußluftpumpe
2x Adapter für Aufblasartikel (5)
1x Adapter für Bälle (6)

Technische Daten

Nenndruck: 5 bar / 73 PSI

Maße: ca. 295 x 150 x 85 mm (L x B x H)

Bestimmungsgemäße Verwendung

Dieser Artikel ist für den privaten Gebrauch zum Aufpumpen aller gängigen Fahrradreifen mit Schraderventil, Dunlopventil und Sclaverandventil sowie zum Aufpumpen von Bällen, Luftmatratzen und ähnlichen Aufblasartikeln geeignet.

Sicherheitshinweise

Verletzungsgefahr!

• Aufgrund der hohen Betätigungskräfte und der damit verbundenen Risiken ist das Produkt nicht geeignet, um von Kindern und Personen mit körperlichen und/oder geistigen Einschränkungen verwendet zu werden.

• Prüfen Sie den Artikel und besonders die Anschlussstellen vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.
  Ein defekter Artikel darf nicht weiter verwendet und muss entsorgt werden, da dieser nicht repariert werden kann.

• Verbrennungsgefahr! Aufgrund der Reibung von Pumpenkolben und Pumpenzylinder können sich diese bei längerem Pumpen erwärmen. Fassen Sie den Artikel nach dem Verwenden nur noch an der Trittfläche an.

• Nach 80-maligem Aufpumpen muss eine Abkühlphase von 2 Minuten erfolgen. Pumpen Sie den Artikel nur bis zum angegebenen maximalen Druck des Herstellers auf. Bei Fahrradreifen ist dieser meist auf der Reifenflanke zu finden.
• Achten Sie während des Aufpumpens auf die Druckanzeige der Pumpe und auf den Artikel, den Sie aufpumpen. Bei Überdruck besteht die Gefahr von Explosion!
  • Die Kontrolle des Drucks muss über ein kalibriertes Messgerät erfolgen.

- Quetschgefahr!

Nur für den Fußbetrieb. Nicht für die Verwendung mit der Hand geeignet.

Inbetriebnahme

Achtung! Der Artikel ist mit einer Feder vorgespannt und federt beim Öffnen schnell aus.

Stellen Sie den Artikel auf den Boden.

Drücken Sie die Trittfläche (1) mit einer Hand nach unten und entriegeln Sie mit der anderen Hand den Haltebügel (2) (Abb. B).

Zum Verriegeln der Pumpe gehen Sie in umgekehrter Reihenfolge vor.

Verwendung

Der Artikel darf nur auf ebenem, stabilem Untergrund verwendet werden.

Der Pumpenschlauch (3) darf nicht geknickt werden. Betätigen Sie zum Aufpumpen eines Gegenstandes die Trittfläche gleichmäßig und nicht zu schnell. Belasten Sie die Trittfläche in der Mitte, um ein Verkanten zu vermeiden.

Hinweis: Auf der Anzeige des Manometers befindet sich eine rote Markierung (9) in Form eines Pfeils.

Mit dieser roten Markierung können Sie den gewünschten Maximaldruck als visuelle Markierung einstellen.

Drehen Sie dazu das Gehäuse des Manometers nach links oder rechts (Abb. C).

Bitte beachten Sie, dass die eingestellte Anzeige nur zur Orientierung dient und das Pumpen nicht beeinflusst!

Aufpumpen von Bällen (Abb. D)

Stecken Sie den Adapter für Bälle in die große Öffnung (8) des Doppelpumpenkopfs.

Klappen Sie den Klemmhebel (4) nach oben, um den Adapter zu arretieren. Stecken Sie den Adapter anschließend in den Ball.

Aufpumpen von Aufblasartikeln (Abb. E)

Öffnen Sie das Ventil des Aufblasartikels.

Stecken Sie den passenden Adapter für Aufblasartikel in die große Öffnung (8) des Doppelpumpenkopfs. Klappen Sie den Klemmhebel (4) nach oben, um den Adapter zu arretieren.

Stecken Sie den Adapter anschließend in das Ventil des Aufblasartikels.

Aufpumpen von Reifen mit Blitzventil (Abb. F)

Öffnen Sie den Verschluss des Reifenventils.

Stecken Sie die kleine Öffnung (7) des Doppelpumpenkopfs auf das Ventil.

Klappen Sie den Klemmhebel (4) nach oben, um den Adapter zu arretieren.

Aufpumpen von Reifen mit Schraderventil (Abb. G)

Öffnen Sie den Verschluss des Reifenventils.

Stecken Sie die große Öffnung (8) des Doppelpumpenkopfs auf das Ventil.

Klappen Sie den Klemmhebel (4) nach oben, um den Adapter zu arretieren.

Aufpumpen von Reifen mit Sclaverandventil (Abb. H)

Öffnen Sie den Verschluss des Reifenventils.

Lösen Sie die Mutter des Ventils. Stecken Sie die kleine Öffnung (7) des Doppelpumpenkopfs auf das Ventil. Klappen Sie den Klemmhebel (4) nach oben, um den Adapter zu arretieren.

Pflege und Lagerung

Tauchen Sie den Artikel nicht in Wasser.

Er wird ansonsten beschädigt!

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Wichtig! Nur mit einem feuchten Reinigungstuch reinigen und anschließend trocken wischen.

Geben Sie gelegentlich etwas Öl auf die beweglichen Teile.

Entsorgung

Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung.

Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung.

Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimme

Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert.

Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 273721

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max.

0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Produkt finden Sie auch unter:

www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
