BEDIENUNGSANLEITUNG SCSB10 PANASONIC

Model No./Modell Nr./Modèle n°/Model No./Model Nr. SC-SB10

Wir möchten Ihnen für den Kauf dieses Produkts danken.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Terminal type ∅ 3.5 mm Stereo mini

Sampling frequency

(HDMI ARC)

(HDMI)

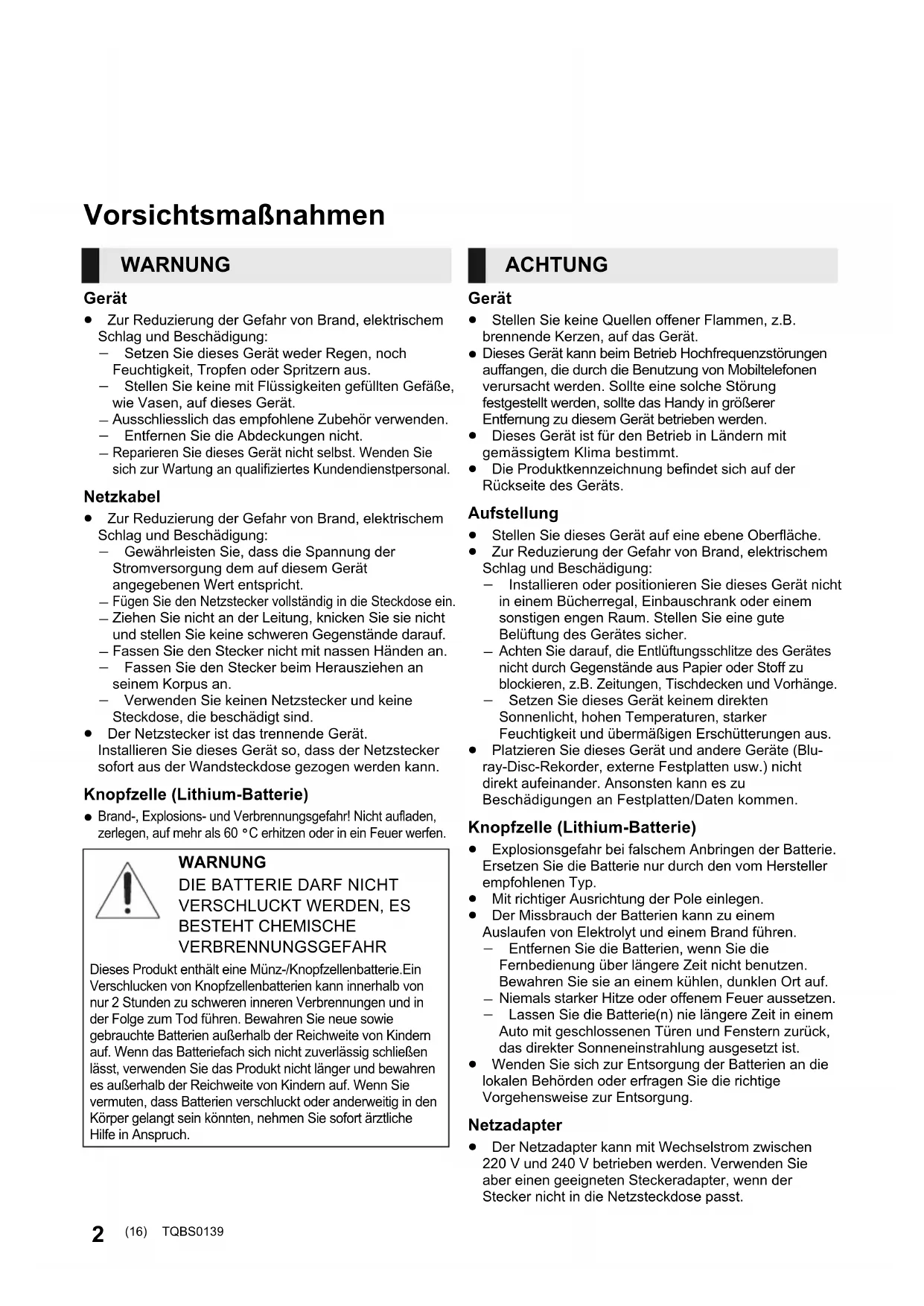

- Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

- Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.

- Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.

— Ausschliesslich das empfohlene Zubehör verwenden.

— Entfernen Sie die Abdeckungen nicht.

- Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

Netzkabel

- Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

- Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.

— Fügen Sie den Netzstecker vollständig in die Steckdose ein.

– Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.

- Fassen Sie den Stecker nicht mit nassen Händen an.

— Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.

- Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

- Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfzelle (Lithium-Batterie)

- Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen.

WARNUNG

DIE BATTERIE DARF NICHT VERSCHLUCKT WERDEN, ES BESTEHT CHEMISCHE VERBRENNUNGSGEFAHR

Dieses Produkt enthält eine Münz-/Knopfzellenbatterie. Ein Verschlucken von Knopfzellenbatterien kann innerhalb von nur 2 Stunden zu schweren inneren Verbrennungen und in der Folge zum Tod führen. Bewahren Sie neue sowie gebrauchte Batterien außerhalb der Reichweite von Kindern auf. Wenn das Batteriefach sich nicht zuverlässig schließen lässt, verwenden Sie das Produkt nicht länger und bewahren es außerhalb der Reichweite von Kindern auf. Wenn Sie vermuten, dass Batterien verschluckt oder anderweitig in den Körper gelangt sein könnten, nehmen Sie sofort ärztliche Hilfe in Anspruch.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt.
• Die Produktkennzeichnung befindet sich auf der Rückseite des Geräts.

Aufstellung

• Stellen Sie dieses Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
• Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

- Platzieren Sie dieses Gerät und andere Geräte (Bluray-Disc-Rekorder, externe Festplatten usw.) nicht direkt aufeinander. Ansonsten kann es zu Beschädigungen an Festplatten/Daten kommen.

Knopfzelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlegen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.

- Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

– Niemals starker Hitze oder offenem Feuer aussetzen.
- Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

- Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Netzadapter

- Der Netzadapter kann mit Wechselstrom zwischen 220 V und 240 V betrieben werden. Verwenden Sie aber einen geeigneten Steckeradapter, wenn der Stecker nicht in die Netzsteckdose passt.

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

■ Verwendetes Frequenzband

Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung dieses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.
• Die unten genannten Handlungen sind in einigen Ländern strafbar:
  — Ein Auseinanderbauen oder Modifizieren des Geräts.
  — Ein Entfernen der Spezifikationskennzeichnungen.

■ Nutzungsbeschränkungen

• Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
• Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden.
• Dieses System unterstützt Bluetooth Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System.
• Dieses System kann keine Daten an ein Bluetooth-Gerät übertragen.

■ Einsatzbereich

Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmen.

■ Interferenz von anderen Geräten

• Dieses System funktioniert aufgrund von Funkwelleninterferenzen möglicherweise nicht korrekt, oder es können Störungen wie Rauschen und Tonsprünge auftreten, wenn dieses System zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind.

■ Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc).

Inhaltsverzeichnis

Vorsichtsmaßnahmen 2

Über Bluetooth ^® 3

Vor dem Gebrauch

Zubehörteile 4

Pflege des Geräts 4

Benutzung der Bedienelemente 5

Dieses System (Vorderseite/Seiten)..... 5 Dieses System (Rückseite) ..... 5 Fernbedienung ..... 6

Inbetriebnahme

Anschlüsse.... 7

Vorgänge

Verwendung dieses Systems ..... 9

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI Control™")...... 10

Bluetooth®-Verbindung...... 11 Erweiterte Bedienvorgänge ...... 11

Referenz

Fehlerbeseitigung...... 13

Lizenz.... 14

Technische Daten 15

• Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.
• Die Bedienvorgänge in dieser Bedienungsanleitung werden überwiegend mit Fernbedienung beschrieben. Sie können die Bedienvorgänge jedoch auch an diesem System ausführen, indem Sie die entsprechenden Bedienelemente verwenden.

Zubehörteile

Überprüfen Sie vor der Nutzung dieses Systems das mitgelieferte Zubehör.

☐ 1 Fernbedienung (mit Batterie) (N2QAYC000119)
1 Netzkabel
□ 1 Netzadapter

• Stand der Produktnummern: April 2017. Änderungen vorbehalten.
• Verwenden Sie das Netzkabel und den Netzadapter nicht mit anderen Geräten.
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel und den mitgelieferten Netzadapter.

Pflege des Geräts

■ Reinigen Sie dieses System mit einem weichen, trockenen Tuch

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung dieses Systems niemals Alkohol, Farbverdünnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch.

■ Entsorgung oder Weitergabe des Systems

Dieses Gerät behält die Benutzereinstellungsdaten möglicherweise bei. Führen Sie also, wenn Sie dieses System entsorgen oder weitergeben, den Vorgang zum Zurücksetzen auf die Werkseinstellungen und Löschen der Benutzereinstellungen aus.

(⇒ 13, "Zurücksetzen auf die Werkseinstellungen.")

- Der Bedienungsverlauf wird möglicherweise im Speicher dieses Systems aufgezeichnet.

Benutzung der Bedienelemente

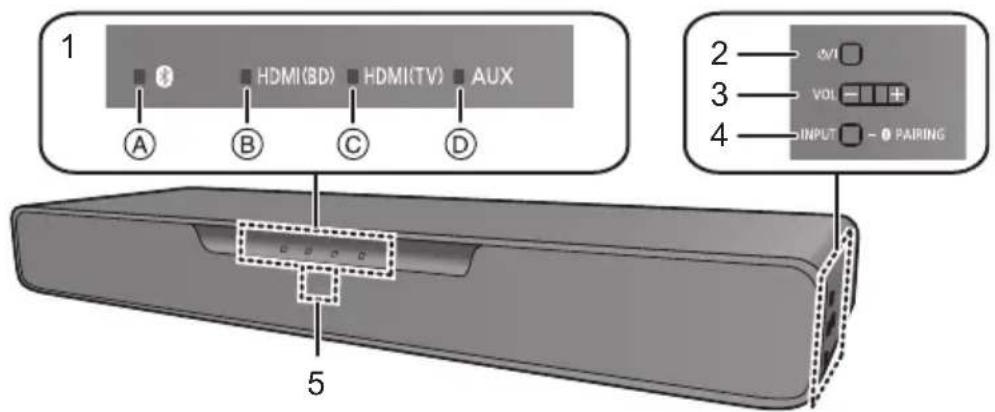

Dieses System (Vorderseite/Seiten)

1 HDMI(BD) HDMITV AUX A B C D 2 0/1 3 VOL + 4 INPUT - ○ PAIRING 5

1 LED-Anzeigen

Das aktuell ausgewählte Gerät wird angezeigt, indem die entsprechende Anzeige leuchtet.

Ⓐ Bluetooth ®)-Anzeige (leuchtet blau)
⑧ HDMI(BD)-Anzeige (leuchtet grün)
© HDMI(TV)-Anzeige (leuchtet grün)
⑭ AUX-Anzeige (leuchtet grün)

2 Bereitschafts-/Ein-Schalter (⏻/ı)

Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom.

3 Passen Sie die Lautstärke dieses Systems an ( 9)

4 [ I N P3 U T / - PAIRING]-Taste

• Das angeschlossene Gerät wird ausgewählt (Das Gerät wird mit jedem Druck auf diese Taste geändert)
• Es werden Bluetooth-Geräte registriert

5 Fernbedienungssensor

Reichweite: Ca. 7 m direkt von vorne

Winkel: Winkel: Ca. 20° nach oben und unten, ca. 30° nach links und rechts

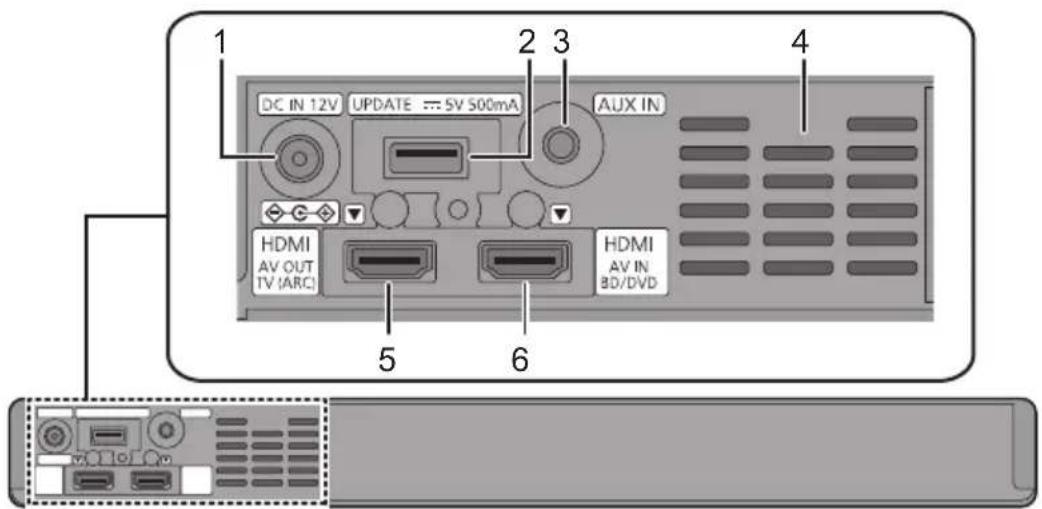

Dieses System (Rückseite)

1 DC IN 12V UPDATE = SV 500mA AUX IN HDMI AV OUT TV (ARC) HDMI AV IN BD/DVD 2 3 4 5 6

1 DC IN (12 V)-Anschluss
2 Anschluss für Firmware-Updates (UPDATE D€ 5 V 500 mA)*
3 AUDIO IN-Anschluss (AUX IN)

4 Belüftungsöffnungen
5 HDMI AV OUT (TV (ARC))-Anschluss
6 HDMI AV IN (BD/DVD)-Anschluss

\* Hinweis zu Firmware-Updates

Verwenden Sie den Anschluss für Firmware-Updates, um die Version dieses Systems über ein USB-Speichergerät zu aktualisieren. (Wird bei normalen Bedienvorgängen nicht verwendet.) Weitere Informationen zu Aktualisierungen der Version finden Sie auf der unten genannten Support-Website.

http://av.jpn.support.panasonic.com/support/global/cs/ (Diese Site ist nur auf Englisch verfügbar.)

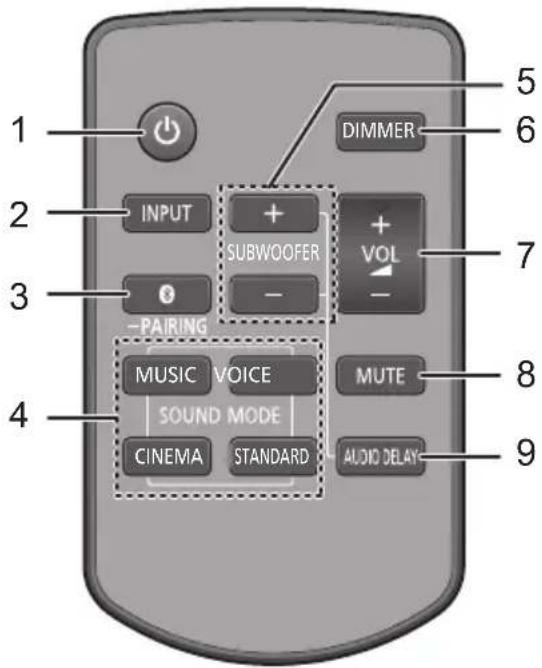

Fernbedienung

1 2 3 4 5 6 INPUT + SUBWOOFER - -PAIRING MUSIC VOICE SOUND MODE CINEMA STANDARD DIMMER VOL - MUTE AUDIO DELAY 7 8 9

1 Dieses System ein- oder ausschalten (→ 9)

2 Wählen Sie die Eingangsquelle (→ 9)

3 Wählen Sie das Bluetooth ^ -Gerät als Quelle (⇒ 9)

4 Hiermit wird der Sound-Modus ausgewählt. (⇒ 9)

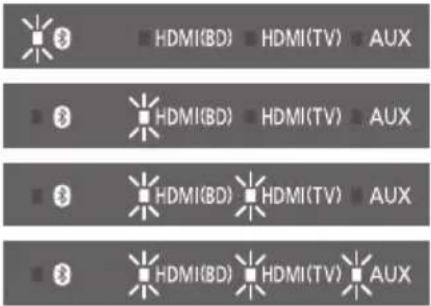

5 Passen Sie den Bass (in vier Schritten) an.

Niedrigste

Höchste

HDMI(BD) HDMI(TV) AUX HDMI(BD) HDMI(TV) AUX HDMI(BD) HDMI(TV) AUX HDMI(BD) HDMI(TV) AUX

6 Passen Sie die Helligkeit der LED-Anzeigen an.

7 Passen Sie die Lautstärke dieses Systems an (⇒ 9)

8 Stummschalten ( 9)

9 Passen Sie die Verzögerung zwischen Video und Audio an.

① Drücken Sie [AUDIO DELAY] auf der Fernbedienung.

- Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

② Wenn der aktuelle Modus angezeigt wird (ca. 10 Sek.), drücken Sie [+ SUBWOOFER] oder [SUBWOOFER –].

- Die Einstellung wird mit jedem Druck auf [+ SUBWOOFER] in der folgenden Reihenfolge geändert (in umgekehrter Reihenfolge, wenn [SUBWOOFER –] gedrückt wird): "Auto" → "Aus" → "Level 1" → "Level 2""

- Wenn für ca. 10 Sek. kein Bedienvorgang erfolgt oder eine andere Taste als [+ SUBWOOFER], [SUBWOOFER –] oder [DIMMER] gedrückt wird, kehren die Anzeigen zum normalen Status zurück. (Wenn die Bassfrequenzen versehentlich angepasst werden, wenn [+ SUBWOOFER] oder [SUBWOOFER –] gedrückt wird, führen Sie die Schritte ab Schritt ① erneut aus.)

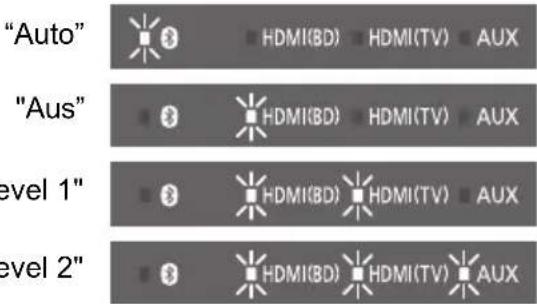

"Auto" "HDMI(BD) HDMI(TV) AUX "Aus" "HDMI(BD) HDMI(TV) AUX level 1" "HDMI(BD) HDMI(TV) AUX level 2" "HDMI(BD) HDMI(TV) AUX

■ Vor dem ersten Gebrauch

Entfernen Sie die Isolierfolie A.

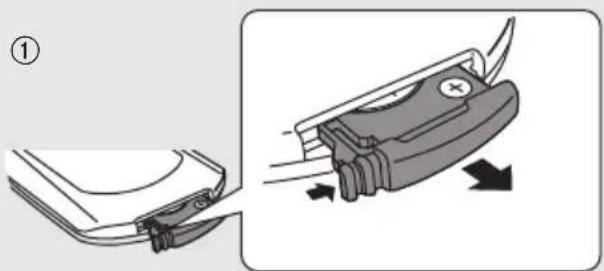

■ Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

- Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

- Die Symbole auf der mitgelieferten Fernbedienung haben die folgenden Bedeutungen:

Warnung (lesen Sie die Bedienungsanleitung der Knopfzellenbatterie)

Anschlüsse

- Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.

Schließen Sie das Netzkabel erst dann an die Steckdose an, wenn alle anderen Anschlüsse erfolgt sind.

- Erwerben Sie ein HDMI-Kabel, das als "High-Speed HDMI Cable" eingestuft wurde. Der Betrieb ist nur mit Kabeln möglich, die den HDMI-Standards genügen.

Dieses System unterstützt 3D-Inhalte.

- Sie können einen 3D-kompatiblen Fernseher und einen 3D-kompatiblen Blu-ray-Disc-Rekorder/-Player an dieses System anschließen und spektakuläre 3D-Bilder von handelsüblichen Blu-ray-Discs und anderen Speichermedien genießen.

Dieses System unterstützt die HDR-Übertragung (High Dynamic Range) von 4K-Signalen (50p/60p).

- Es ist ein HDMI-Kabel erforderlich, das 18 Gbps unterstützt, um 4K (50p/60p)-HDR-Inhalte wiederzugeben.

- Sie können einen 4K-kompatiblen Fernseher und einen 4K-kompatiblen Blu-ray-Disc-Rekorder/-Player an dieses System anschließen und glatte HD-Bilder auch auf einem großen Bildschirm genießen. (Es sind zwei HDMI-Kabel erforderlich, die 18 Gbps unterstützen.)

• Platzieren Sie dieses System nicht auf anderen Geräten wie Blu-ray-Disc-Rekordern.
• Halten Sie magnetisierte Gegenstände fern. Magnetkarten, Uhren usw. können beschädigt werden, wenn sie zu nahe an diesem Gerät platziert werden.

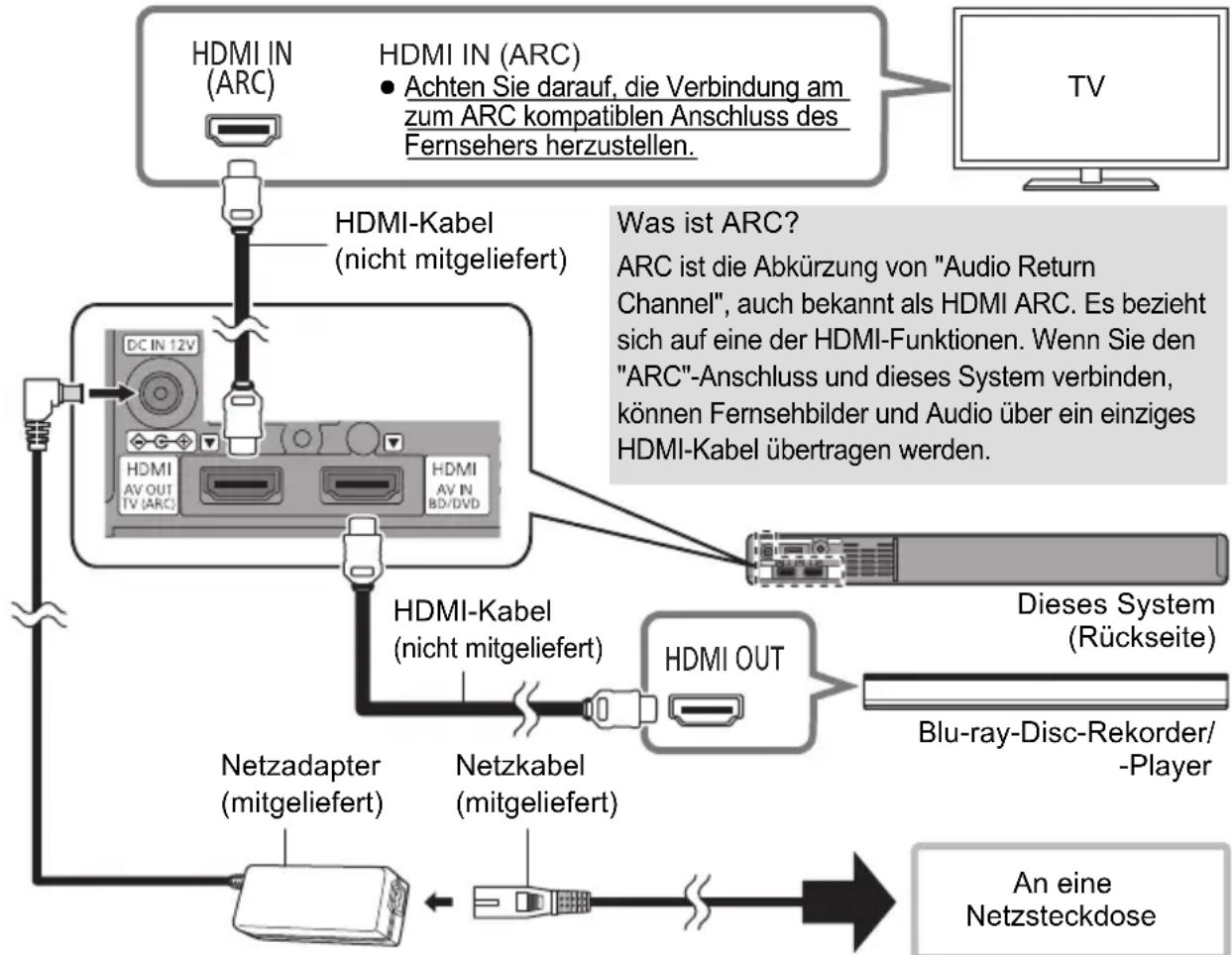


• Das Gerät befindet sich im Standby-Modus, wenn der Netzadapter angeschlossen wird. Der Primärkreis ist immer aktiv, so lange der Netzadapter an eine Steckdose angeschlossen ist.
• Dieses System verbraucht auch eine geringe Menge Strom (⇒ 15), wenn es ausgeschaltet ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.
• Die Symbole auf dem mitgelieferten Netzadapter haben die folgenden Bedeutungen:

\~ Wechselstrom

Gleichstrom

☐ Gerät der Klasse II (doppelt isoliert konstruiert)

■ Ändern der Einstellungen des Fernsehers

Sie müssen die Einstellungen des Fernsehers ändern, um dieses System und den Fernseher über ein HDMI-Kabel zu verbinden und Sound korrekt über dieses System wiederzugeben. Bei den folgenden Anweisungen wurde ein Fernseher von Panasonic (VIERA) als Beispiel verwendet.

- Die Bedienschritte und die angezeigten Namen variieren je nach Fernseher (VIERA). Einzelheiten finden Sie in der (elektronischen) Bedienungsanleitung des Fernsehers (VIERA).

1 Verbinden Sie dieses System und den Fernseher über ein HDMI-Kabel. ( 7)

- Wenn dieses System und der Fernseher verbunden sind, schalten Sie sie ein.

2 Stellen Sie das Ausgabeziel des Fernseher-Sounds auf "Heimkino" ein.

• Bedienungsbeispiel:

Drücken Sie [Apps], wählen Sie "VIERA Link" aus und stellen Sie "Lautsprecher Auswahl" auf "Heimkino" ein.

• Vergewissern Sie sich, dass die VIERA Link-Einstellung an beiden Geräten eingeschaltet ist.
• Führen Sie außerdem die oben genannten Schritte aus, wenn ein neues Gerät hinzugefügt, der Fernseher erneut angeschlossen oder die Standardeinstellungen wiederhergestellt wurden.

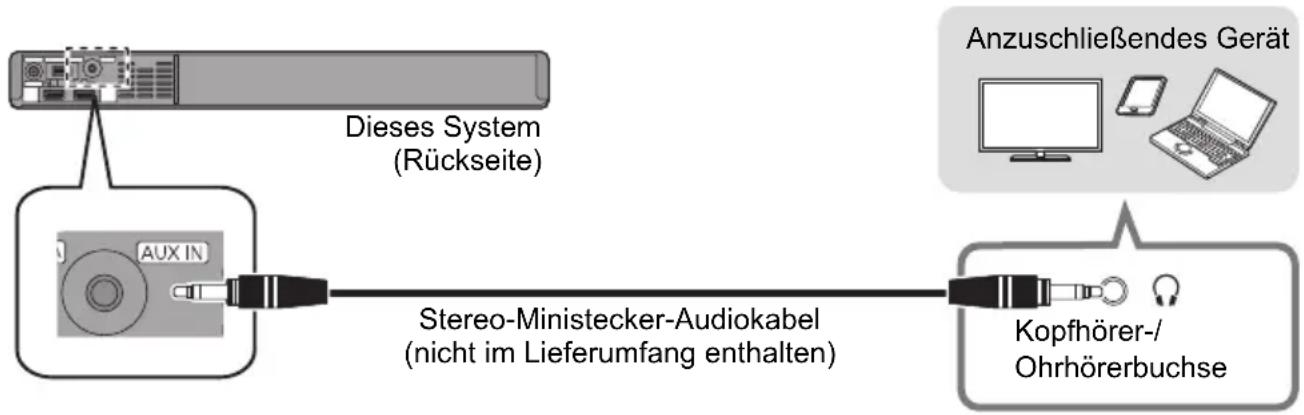

Verwenden des AUDIO IN (AUX IN)-Anschlusses

Sie können dieses Gerät auch über ein Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten) anschließen.

Stellen Sie den Eingang dieses Systems auf "AUX" ein.

• Verwenden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten), um einen Blu-ray-Disc-Rekorder/-Player anzuschließen.
• Wenn ein Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten) angeschlossen wird, können hochauflösende Soundquellen in CD-Klangqualität wiedergegeben werden.
• Die VIERA Link-Funktion dieses Systems ( 10, "Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI Control™")") kann nicht verwendet werden.

Weitere Informationen zu anderen Anschlussmethoden finden Sie auf der unten genannten Support-Website.

http://av.jpn.support.panasonic.com/support/global/cs/

(Diese Site ist nur auf Englisch verfügbar.)

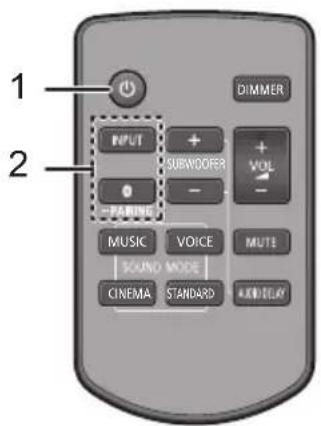

Verwendung dieses Systems

Vorbereitung

- Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

1 2 INPUT SUBMODER VOLT PARING MUSIC VOICE MUTE SCAND MODE CINEMA STANDARD KENTLEY DIMMER

1 Drücken Sie [💡], um dieses System einzuschalten.

2 Wählen Sie die Quelle.

Drücken Sie	Zur Auswahl von
[INPUT]	“HDMI(BD)”→“HDMI(TV)”→“AUX”↑——“(Bluetooth®)←”
[...] “	”(Bluetooth®)

■ Wenn “*” als Quelle gewählt ist

Am Bluetooth®-Gerät:

Wählen Sie dieses System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe.

■ Wenn "HDMI(BD)" als Quelle gewählt ist

Schalten Sie den Fernseher und das angeschlossene Gerät ein:

Wählen Sie den TV-Eingang für dieses System und starten Sie die Wiedergabe am angeschlossenen Gerät.

■ Einstellen der Lautstärke des Systems Drücken Sie [+ VOL -].

- Jeder Eingangsmodus behält eine eigene Lautstärkeneinstellung bei.

■ Auswählen eines Sound-Modus

Sie können den Sound-Modus mit der entsprechenden Taste auswählen.

- Vergewissern Sie sich, dass die HDMI(TV)- und die AUX-Anzeige zweimal blinken.

MUSIC: Verbessert den Ton von

Musikinstrumenten und Liedern.

VOICE: Verstärkt die Stimmen der Sprecher bei Nachrichten und Sportkommentaren.

CINEMA: Erzeugt einen kräftigen, dreidimensionalen Ton für Filme.

STANDARD: Bestens für dramatische Filme und Unterhaltungsshows geeignet.

Stummschalten

Drücken Sie [MUTE].

• Während der Stummschaltung blinken HDMI(BD)-, HDMI(TV)- und AUX-Anzeige gleichzeitig.
• Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke.
• Die Stummschaltung wird abgebrochen, wenn dieses System ausgeschaltet wird.

Funktioniert dieses System nicht wie erwartet oder ist der Ton ungewöhnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden.

(⇒ 13, "Zurücksetzen auf die Werkseinstellungen.")

Wenn das Problem weiterhin besteht: (⇒ 13, "Audio/Bild")

• Kommt Sound aus den Lautsprechern des Fernsehers, verringern Sie die Lautstärke des Fernsehers auf das Minimum.
  • Die maximalen Lautstärkepegel von Fernseher und diesem System können sich unterscheiden.
• Wechseln Sie den Eingang des Fernsehers zum Fernseher-Tuner, um den Fernseher als Video- und Audioquelle auszuwählen, während eine Wiedergabe vom an den HDMI AV OUT (TV (ARC))-Anschluss angeschlossene Gerät erfolgt. Wenn außerdem VIERA Link (HDMI) ausgeschaltet ist, wechseln Sie den Eingang dieses Systems in den TV-Modus.
• Um den Fernseher als Audioquelle auszuwählen, während eine Wiedergabe vom Gerät erfolgt, das an den AUDIO IN (AUX IN)-Anschluss angeschlossen ist, wechseln Sie den Eingang des Fernsehers zum TV-Tuner.

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI Control™")

Was ist VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" ist eine nützliche Funktion, die eine Verknüpfung der Bedienung dieses Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter "HDAVI Control" bietet.

Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschließen. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte.

Möglichkeiten von VIERA Link "HDAVI Control"

Um sicherzustellen, dass die Audioausgabe über dieses System erfolgt, schalten Sie dieses System mit der TV-Fernbedienung ein und wählen Sie über das Lautsprechermenü im Menü VIERA Link die Heimkino-Option aus.

Die Verfügbarkeit und die Funktion der Einstellungen kann je nach Fernseher variieren. Siehe in der Bedienungsanleitung des Fernsehers für Details.

■ Lautsprechersteuerung

Mithilfe der TV-Menüeinstellungen können Sie auswählen, ob die Tonausgabe über dieses Gerät oder die TV-Lautsprecher erfolgen soll.

Heimkino

Dieses System ist aktiv.

• Wenn sich dieses System im Standby-Modus befindet, wird durch Wechseln der TV-Lautsprecher zu diesem System im VIERA Link-Menü dieses System automatisch eingeschaltet.
• Sie können die Lautstärkeeinstellung dieses Systems mithilfe der Lautstärke- oder Stummschalt-Taste auf der Fernbedienung des Fernsehers regeln.
• Wenn Sie dieses System ausschalten, werden die TV-Lautsprecher automatisch aktiviert.
• Der Ton wird automatisch von diesem System ausgegeben, wenn der Fernseher zu VIERA Link "HDAVI Control 4" oder einer neueren Version kompatibel ist.

TV

TV-Lautsprecher sind aktiviert.

■ Automatische Eingangsumschaltung Wenn die folgenden Bedienvorgänge ausgeführt werden, wechselt dieses System automatisch zur entsprechenden Eingangsquelle.

—Bei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät.*
—Wenn der Fernsehereingang gewechselt wird

* Wenn die Ausgangseinstellung der Lautsprecher am Fernseher auf dieses System eingestellt ist, werden Fernseher und dieses System automatisch eingeschaltet (Einschaltautomatik).

■ Ausschalt-Link

Wenn der Fernseher ausgeschaltet wird, so wird dieses System automatisch ausgeschaltet. (Diese Funktion ist nicht aktiv, wenn Bluetooth® als Quelle genutzt wird.)

■ Automatische Lippen-Synchronisation

(HDAVI Control 3 oder später)

Eine Verzögerung zwischen Ton und Bild wird automatisch durch Hinzufügen eines Zeitlochs bei der Tonausgabe korrigiert, wodurch Sie einen störungsfreien zum Bild vernehmen.

- Bei Fernsehgeräten, die kompatibel mit dem VIERA Link "HDAVI Control 3" oder später sind, erfolgt die Verzögerungseinstellung automatisch und der VIERA Link wird auf Ein eingestellt.

• VIERA Link "HDAVI Control", beruht auf den Steuerungsfunktionen von HDMI, wobei es sich um einen Industriestandard namens HDMI CEC (Consumer Electronics Control) handelt, und ist eine von uns eigens entwickelte und hinzugefügte Funktion. Deshalb kann ihr Betrieb bei Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht gewährleistet werden.
• Dieses Gerät unterstützt die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der Standard für die zu Panasonic HDAVI Control kompatible Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
• Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbüchern entnehmen.

Bluetooth®-Verbindung

Durch Verwendung der Bluetooth® Verbindung können Sie drahtlos Sound vom Bluetooth® Audiogerät mit diesem Gerät anhören.

- Weitere Informationen zur Verbindung eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

- Schalten Sie die Bluetooth®-Funktion des Geräts ein und bringen Sie das Gerät in die Nähe des Systems.

Bluetooth®-Verbindung

1 Drücken Sie [?] zur Auswahl von “.”

- Blinkt die 📀-Anzeige schnell, begeben Sie sich zu Schritt 3.

2 Drücken und halten Sie [✗] bis die “✗”-Anzeige schnell blinkt.

- Blinkt die ⚙-Anzeige langsam, wiederholen Sie Schritt 2.

3 Wählen Sie "SC-SB10" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

- Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" ein.

- Sobald das Bluetooth-Gerät angeschlossen ist, hört die "Anzeige auf zu blinken und leuchtet auf.

- Mit diesem System können Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am längsten nicht verwendet wurde, ersetzt.

Anschluss eines gekoppelten Bluetooth®-Geräts

1 Drücken Sie [❄] zur Auswahl von “❄”.

- Leuchtet die ✘-Anzeige auf, ist bereits ein Bluetooth®-Gerät an dieses System angeschlossen. Dieses abtrennen. (⇒ unterhalb)

2 Wählen Sie "SC-SB10" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

■ Abtrennen eines Bluetooth®-Geräts

Halten Sie [bedrückt, bis die " "-Anzeige zu blinken beginnt.

- Dieses System kann nur mit einem Gerät auf einmal verbunden sein.

Erweiterte Bedienvorgänge

Auto Power Down-Funktion

Dieses System wird automatisch ausgeschaltet, wenn ca. 19 Min. und 30 Sek. lang kein Audioeingang und kein Bedienvorgang erfolgt.

1 Halten Sie "Ein" "Aus"

[+ SUBWOOFER] auf der

Fernbedienung gedrückt und drücken Sie währenddessen [VOL —] an diesem System länger als 4 Sek.

- Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

2 Wenn der aktuelle Modus angezeigt wird (ca. 20 Sek.), drücken Sie [+ SUBWOOFER] noch einmal.

• Die Einstellung ändert sich jedes Mal, wenn [+ SUBWOOFER] gedrückt wird.
• Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet.
• Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.
  • Die Standardeinstellung dieser Funktion lautet "Ein".

Bluetooth®-Standby

Mithilfe dieser Funktion können Sie ein gekoppeltes Bluetooth®-Gerät anschließen, wenn dieses System sich im Standby-Modus befindet.

1 Halten Sie "Ein" "Aus"

[SUBWOOFER –] auf der

Fernbedienung gedrückt und drücken Sie währenddessen [VOL —] an diesem System länger als 4 Sek.

- Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

2 Wenn der aktuelle Modus angezeigt wird (ca. 20 Sek.), drücken Sie [SUBWOOFER –] noch einmal.

• Die Einstellung ändert sich jedes Mal, wenn [SUB WOOFER –] gedrückt wird.
• Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet.
• Die Einstellung wird beibehalten, bis diese wieder geändert wird.
  • Die Standardeinstellung dieser Funktion lautet "Ein".

Wechseln des Bluetooth®-Kommunikationsmodus

Ändern Sie den Bluetooth®-Anschluss-Link-Modus, um den Anschlusstyp anzupassen. Sie können zu Modus 2 (Priorität auf Klangqualität) oder Modus 1 (Priorität auf Konnektivität) wechseln, indem Sie die folgenden Schritte ausführen:

1 Drücken Sie [ ] zur Auswahl von “ ”. • Schalten Sie zuvor die Verbindung Ihres Geräts aus.

2 Halten Sie "Modus 1" "Modus 2" [DIMMER] auf der Fernbedienung gedrückt und drücken Sie währenddessen [VOL —] an diesem System länger als 4 Sek.

- Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

3 Wenn der aktuelle Modus angezeigt wird (ca. 10 Sek.), drücken Sie [DIMMER] noch einmal.

• Die Einstellung ändert sich jedes Mal, wenn [DIMMER] gedrückt wird.
• Die Anzeige der ausgewählten Funktion blinkt 10 Sekunden lang, und anschließend wird der Einstellungsmodus beendet.
• Die Einstellung wird beibehalten, bis diese wieder geändert wird.
  • Die Standardeinstellung dieser Funktion lautet "Modus 2".

Ausschalten von VIERA Link (HDMI) (HDAVI Control™)

Sie können VIERA Link ausschalten, wenn beispielsweise ein nicht mit Panasonic HDMI kompatibles Gerät angeschlossen und der Betrieb instabil ist.

Halten Sie [MUTE] auf der Fernbedienung gedrückt und drücken Sie währenddessen [VOL —] an diesem System länger als 4 Sek.

- Alle Anzeigen blinken einmal, wenn die Lautstärkebegrenzung ausgeschaltet wird.

• Wenn VIERA Link (HDMI) ausgeschaltet ist, so ist die ARC-Funktion nicht verfügbar. Um den Fernseher als Quelle auszuwählen, müssen Sie ein Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten) anschließen.
• Setzen Sie, um diesen Vorgang rückgängig zu machen, alle Einstellungen auf Werkseinstellungen zurück. (⇒ 13)
  • Die Standardeinstellung dieser Funktion lautet "Ein".

Wechseln des AUX-Eingangsmodus

Sie können den AUX-Eingangsmodus (TV/Musik) wechseln, indem Sie die folgenden Schritte ausführen: Wählen Sie den "TV"-Modus aus, um den Fernseher anzuschließen, oder den "Music"-Modus, um ein Musikgerät usw. anzuschließen.

1 Halten Sie "TV" "Musik"

[INPUT] auf der Fernbedienung gedrückt und drücken Sie wäl diesem System

- Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

2 Wenn der aktuelle Modus angezeigt wird (ca. 20 Sek.), drücken Sie [INPUT] noch einmal.

• Die Einstellung ändert sich jedes Mal, wenn [INPUT] gedrückt wird.
• Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet.
  • Die Standardeinstellung dieser Funktion ist der "TV"-Modus.

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung dieses Systems reagieren, ändern Sie den Fernbedienungscode an diesem System und an der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
  • Schalten Sie das System ein.

Ändern Sie den Code der Fernbedienung in Code 2:

① Richten Sie die Fernbedienung auf den Fernbedienungssensor des Systems.
② Drücken und halten Sie [MUTE] und [VOL—] auf der Fernbedienung für mehr als 4 Sek. gedrückt.
- Alle Anzeigen blinken für 10 Sek., wenn der Code dieses Systems geändert wird.

- Um den Fernbedienungscode in Code 1 zu wechseln, wiederholen Sie die obigen Schritte, aber ersetzen Sie [VOL -] durch [VOL +].

Ausschalten der Lautstärkenbegrenzung

Sollte Sie ein leiser Lautstärkezustand jedes Mal dann stören, wenn Sie dieses System einschalten, können Sie z. B. diese Funktion wie folgt ausschalten:

Halten Sie [MUTE] auf der Fernbedienung gedrückt und drücken Sie währenddessen [VOL +] an diesem System länger als 4 Sek.

- Alle Anzeigen blinken einmal, wenn die Lautstärkebegrenzung ausgeschaltet wird.

• Die Standardeinstellung dieser Funktion lautet "Ein".
- Setzen Sie, um diesen Vorgang rückgängig zu machen, alle Einstellungen auf Werkseinstellungen zurück. (⇒ 13)

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Weitere spezielle Hilfe, Support und Beratung zu diesem System erhalten Sie unter: http://av.jpn.support.panasonic.com/support/global/cs/ (Diese Site ist nur auf Englisch verfügbar.)

Zurücksetzen auf die Werkseinstellungen.

Während dieses System eingeschaltet ist, halten Sie [∅/l] an diesem System länger als 4 Sek. gedrückt. (Alle Anzeigen werden zweimal blinken, wenn dieses System zurückgesetzt wird.)

Funktioniert dieses System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

- Der Fernbedienungscode kehrt auf "1" zurück, wenn dieses System auf die Werkseinstellungen zurückgesetzt wird. Um den Fernbedienungscode zu ändern, siehe Seite 12.

Allgemeine Bedienung

Kein Strom.

• Das Netzkabel sicher einführen. (⇒ 7)
- Wenn die Anzeigen blinken und sich dieses System nach dem Einschalten sofort wieder ausschaltet, trennen Sie das Netzkabel ab und wenden sich an Ihren Händler.

Die Fernbedienung funktioniert nicht richtig.

• Die Batterie ist leer. Ersetzen Sie es durch ein neues. ( → 6)
- Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 12)
- Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇒ 5)
- Der Signalsensor der Fernbedienung empfängt möglicherweise keine Signale, wenn er direktem Sonnenlicht oder starkem Inverter-Leuchtstoffröhrenlicht ausgesetzt wird.
- Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (⇒ 6)

Die "AUX"-Anzeige blinkt weiterhin schnell.

Schalten Sie dieses System aus, trennen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler. Beschreiben Sie beim Händler den Status der LED-Anzeigen.

Dieses System wird automatisch in den Standby-Modus geschaltet.

Die "Auto Power Down"-Funktion ist an. Dieses System wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und für ca. 19 Min. und 30 Sek. kein Bedienvorgang erfolgt. Auf Seite 11 finden Sie Informationen zum Ausschalten dieser Funktion.

Dieses System funktioniert nicht ordnungsgemäß.

• Ist das HDMI-Kabel verkehrt herum an die IN- und OUT-Anschlüsse angeschlossen?
  Schalten Sie dieses System aus, trennen Sie das Netzkabel ab und schließen Sie das HDMI-Kabel korrekt an.
• Wenn die AUX-Anzeige dreimal im folgenden Muster blinkt: zweimal blinken, Pause, so unterscheidet sich der Fernbedienungscode dieses Systems von dem der Fernbedienung. Stellen Sie den Fernbedienungscode erneut ein.

VIERA Link (HDMI)-bezogene Bedienvorgänge können nicht mehr ordnungsgemäß ausgeführt werden.

• Dies kann geschehen, wenn nach einem Stromausfall oder nach dem Abtrennen des Netzkabels die HDMI-Verbindungen geändert wurden. Versuchen Sie Folgendes:
• Wenn Sie den Fernseher (VIERA) und dieses System über ein HDMI-Kabel verbunden und den Fernseher (VIERA) eingeschaltet haben, trennen Sie das Netzkabel bei eingeschaltetem System ab und schließen es dann wieder an.

Audio/Bild

Die Audiosignale des Fernsehers werden nicht über dieses System wiedergegeben.

Es wird kein Klang/kein Bild ausgegeben, obwohl die Wiedergabe am angeschlossenen Gerät begonnen hat.

• Stummschaltung ausschalten. (⇒ 9)
• Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 7)
• Dieses Gerät aus- und wieder einschalten.
• Wenn dieses System über ein HDMI-Kabel mit dem Fernseher verbunden ist, vergewissern Sie sich, dass der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" gekennzeichnet ist. Anderenfalls können die Audiosignale des Fernsehers nicht über dieses System ausgegeben werden. Wenn ein Fernseher mit HDMI-Anschluss verwendet wird, welcher nicht mit "ARC" gekennzeichnet ist, verbinden Sie den Kopfhörer-/Ohrhöreranschluss des Fernsehers mit dem AUDIO IN (AUX IN)-Anschluss dieses Systems mit einem Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten). (⇒ 8, "Verwenden des AUDIO IN (AUX IN)-Anschlusses")
• Wenn dieses System mit einem Panasonic-Fernseher (VIERA) verbunden ist und Sie dieses System einschalten, indem Sie es direkt bedienen, erfolgt möglicherweise keine Audioausgabe. Schalten Sie dieses System in diesem Fall über VIERA Link ein. Verwenden Sie dazu die Fernbedienung des Fernsehers (VIERA).
• Ist der Anschluss richtig, liegt vielleicht ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln.
• Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringert, wenn dieses System eingeschaltet wird.

Wenn dieses System ausgeschaltet wird, während sich die Lautstärkeeinstellung im oberen Bereich (über 50) befindet, wird die Lautstärke dieses Systems automatisch auf mittlere Werte (50) verringert, wenn dieses System eingeschaltet wird. ( 12)

Es ist kein Ton zu hören.

Dieses System wird automatisch ausgeschaltet.

(Wenn dieses System ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert, und dieses System wird automatisch in den Standby-Modus geschaltet.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch? Verringern Sie in diesem Fall die Lautstärke.
• Steht das Gerät an einem sehr heißen Ort? Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.

- Je nach Kombination von Fernseher und angeschlossenem Gerät wird die Audioausgabe möglicherweise vorübergehend deaktiviert, wenn der Fernseher ein-/ausgeschaltet oder der Eingang gewechselt wird.

- Wenn die HDMI(BD)- und die HDMI(TV)-Anzeige leuchten und die AUX-Anzeige weiterhin blinkt, wird HDCP 2.2 vom HDMI-Anschluss oder dem Setup des Fernsehers nicht unterstützt. Details finden Sie in der Bedienungsanleitung des TV-Geräts.

Bluetooth®

Die Kopplung kann nicht ausgeführt werden.

Überprüfen Sie den Zustand des Bluetooth ^® -Geräts.

Das Gerät kann nicht verbunden werden.

• Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (⇒ 11)
• Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses System zu hören.

Bei einigen integrierten Bluetooth ^® -Geräten müssen Sie den Audioausgang manuell auf "SC-SB10" einstellen. Details dazu finden Sie in der Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät näher an dieses System heran.
• Entfernen Sie alle Hindernisse zwischen diesem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (Wireless Router, Mikrowellen, drahtlose Telefone, etc.), verursachen Störungen. Bringen Sie das Bluetooth®-Gerät näher an dieses System und erhöhen Sie die Entfernung zu anderen Geräten.

Lizenz

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

HDAVI Control™ ist ein Markenzeichen von Panasonic Corporation.

Nur bei HDMI AV OUT (TV (ARC))

Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Mit Lizenz von DTS Licensing Limited hergestellt. DTS, das Symbol sowie DTS und das Symbol zusammen sind eingetragene Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung (nicht gleichzeitiger Antrieb) Frontkanal (L/R)

10 W pro Kanal (1 kHz, 10 %, 6 Ω)

Subwoofer-Kanäle

20 W (100 Hz, 10 %, 3 Ω)

Gesamte effektive Ausgangsleistung

40 W

LAUTSPRECHERTEIL

Frontlautsprecher (integriert, L/R) Vollbereich

4 cm kegelförmig × 1/Kanal

Tweeter

1,4 cm Kuppeltyp × 1/Kanal

Impedanz (gesamt)

6 Ω

Subwoofer (integriert)

Woofer

8 cm kegelförmig × 1

Impedanz (gesamt)

3 Ω

Passivstrahler

8 cm ×2

Bluetooth®-ABSCHNITT

Bluetooth®-Systemspezifikationen

Bluetooth ^® Version 2.1+EDR

Klassifizierung von Drahtlosgeräten

Klasse 1

Unterstützte Profile

A2DP

Unterstützter Codec

SBC

Frequenzband

2,4 GHz Band FH-SS

Reichweite

Ca. 10 m sichtlinie

ANSCHLUSS-ABSCHNITT

HDAVI Control

Dieses Gerät unterstützt die Funktion "HDAVI Control 5".

HDMI AV-Eingang (BD/DVD) 1

Eingangsverbinder Typ A (19 Pin)

HDMI AV-Ausgang (TV (ARC)) 1

Ausgangsverbinder Typ A (19 Pin)

Nur für Updates 1

AUX-Eingang 1

Anschluss-Typ ∅

3,5 mm-Stereo-Ministecker

Abtastfrequenz

(HDMI ARC) 32 kHz, 44,1 kHz, 48 kHz

AC 220 V bis 240 V, 50/60 Hz

Stromverbrauch

Ca. 11 W

Stromverbrauch im Standby-Modus

Wenn "Netzwerk-Standby"* auf "OFF" eingestellt ist

Ca. 0,3 W

Wenn "Netzwerk-Standby"* auf "ON" eingestellt ist

Ca. 0,5 W

Abmessungen (B×H×T)

Ca. 430 ×52 ×130 mm

(Einschließlich der überstehenden Teile)

Ca. 431 ×52 ×134 mm

Gewicht

Ca. 1,8 kg

Betriebstemperaturbereich

von 0 °C bis +40 °C

Betriebsfeuchtigskeitsbereich

20 % bis 80 % RH (keine Kondensation)

* "Netzwerk-Standby" bezieht sich auf "Bluetooth ® Standby" und "VIERA Link".
- Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
- Bei den Angaben für Gewicht und Abmessungen handelt es sich um Näherungswerte.
- Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Stereo mini ∅ 3,5 mm

Technische gegevens 15

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den

Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung,

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen

Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Français

Konformitätserklärung (DoC)

Hiermit erklärt "Panasonic Corporation", dass dieses Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren RE-Produkten von unserem KE-Server herunterladen:

http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros:

Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 - 2480 MHz 10	dBm

Français
