MANUALE UTENTE SCSB10 PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

Speaker System

Lautsprecheranlage

La ringraziamo per l'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

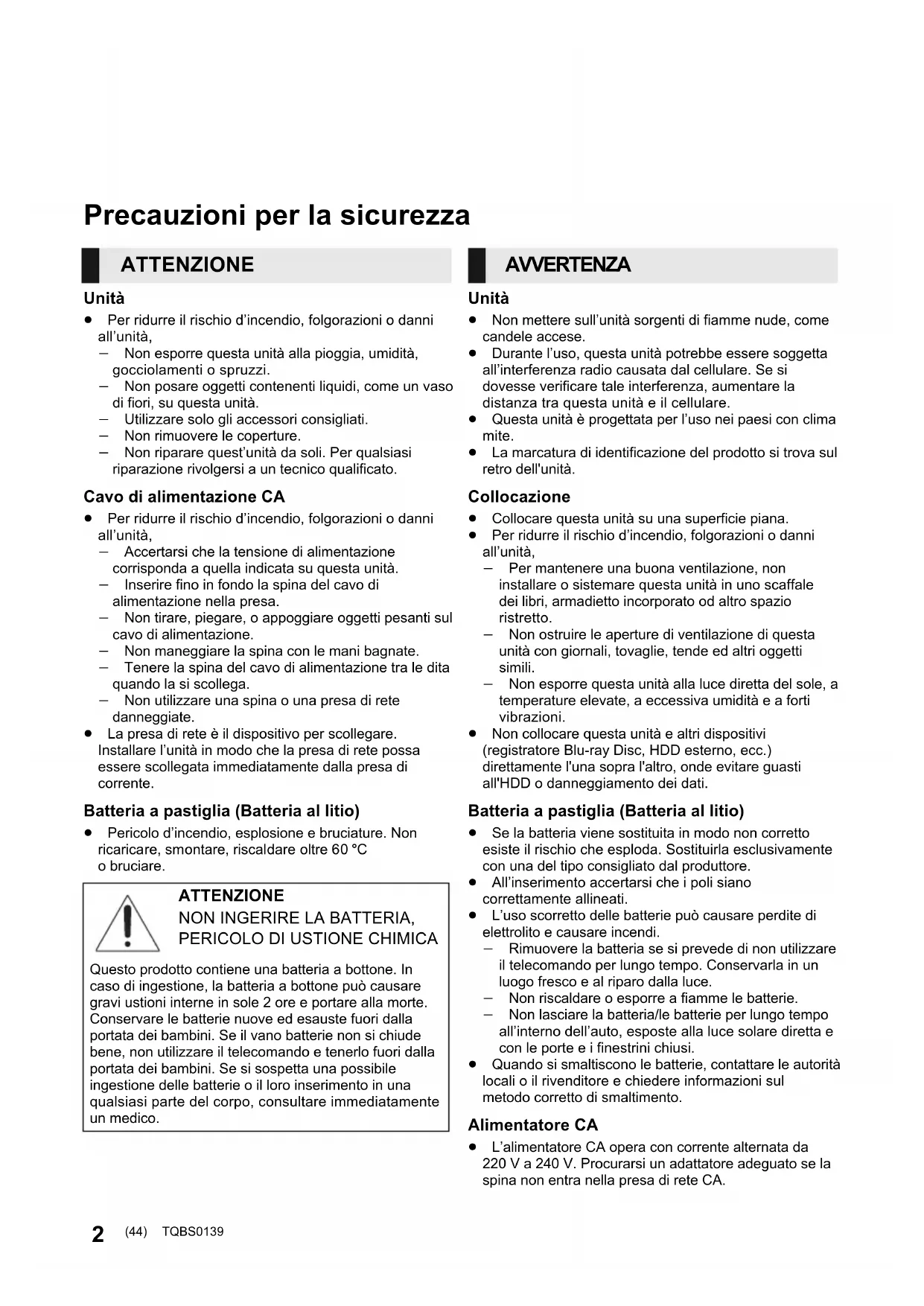

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo gli accessori consigliati.
  — Non rimuovere le coperture.
• Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
  — Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  — Non maneggiare la spina con le mani bagnate.
  — Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
• Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Batteria a pastiglia (Batteria al litio)

- Pericolo d'incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare oltre 60 °C o bruciare.

ATTENZIONE

NON INGERIRE LA BATTERIA, PERICOLO DI USTIONE CHIMICA

Questo prodotto contiene una batteria a bottone. In caso di ingestione, la batteria a bottone può causare gravi ustioni interne in sole 2 ore e portare alla morte. Conservare le batterie nuove ed esauste fuori dalla portata dei bambini. Se il vano batterie non si chiude bene, non utilizzare il telecomando e tenerlo fuori dalla portata dei bambini. Se si sospetta una possibile ingestione delle batterie o il loro inserimento in una qualsiasi parte del corpo, consultare immediatamente un medico.

AVVERTENZA

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.
• La marcatura di identificazione del prodotto si trova sul retro dell'unità.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
• Non collocare questa unità e altri dispositivi (registratore Blu-ray Disc, HDD esterno, ecc.) direttamente l'una sopra l'altro, onde evitare guasti all'HDD o danneggiamento dei dati.

Batteria a pastiglia (Batteria al litio)

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• All'inserimento accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.
• Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce.
  — Non riscaldare o esporre a fiamme le batterie.
• Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Alimentatore CA

- L'alimentatore CA opera con corrente alternata da 220 V a 240 V. Procurarsi un adattatore adeguato se la spina non entra nella presa di rete CA.

Informazioni su Bluetooth®

Panasonic non è responsabile per la compromissione di dati e/o informazioni durante una trasmissione wireless.

■ Banda di frequenza utilizzata

Questo sistema usa la banda di frequenza 2,4 GHz.

■ Certificazione del dispositivo

• Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:

— Disassemblaggio o modifica dell'unità.

- Rimozione delle indicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, questo potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth ^® , ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

■ Range di utilizzo

Usare questo dispositivo ad una distanza massima di 10 m.

La distanza può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

■ Interferenza da altri dispositivi

- Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questo sistema è posizionato troppo vicino ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.

- Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

■ Uso previsto

• Questo sistema è predisposto per un normale impiego di tipo generale.
• Non usare questo sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc).

Indice

Precauzioni per la sicurezza...... 2

Informazioni su Bluetooth ^® ...... 3

Prima dell'uso

Accessori.... 4

Cura dell'unità.... 4

Questo sistema (Parte anteriore / Lati) ..... 5

Questo sistema (Parte posteriore)...... 5

Telecomando....6

Preparativi

Connessioni 7

Operazioni

Utilizzo di questo sistema...... 9

Operazioni sincronizzate con la TV (VIERA Link

“HDAVI ControlTM”)...... 10

Connessione Bluetooth ^® ..... 11

Operazioni avanzate.... 11

Consultazione

Risoluzione dei problemi ..... 13

Licenza.... 14

Caratteristiche tecniche...... 15

• L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.
• Le operazioni indicate in queste istruzioni per l'uso sono descritte facendo riferimento principalmente al telecomando, ma possono anche essere eseguite su questo sistema se i comandi sono gli stessi.

Accessori

Prima di utilizzare questo sistema controllare la presenza dell'accessorio in dotazione.

☐ 1 Telecomando (con batteria) (N2QAYC000119)
1 Accessori
□ 1 Alimentatore CA

• Codici prodotto aggiornati ad aprile 2017. Possono essere soggetti a modifiche.
• Non utilizzare il cavo di alimentazione CA e l'alimentatore CA con altri apparecchi.
• Non utilizzare cavi di alimentazione CA e alimentatori CA diversi da quelli in dotazione.

Cura dell'unità

■ Pulire questo sistema con un panno asciutto e morbido

• Quando l'unità è molto sporca, pulirla prima con un panno inumidito e ben strizzato, e poi con un panno asciutto.
• Non utilizzare mai alcol, diluente o benzina per pulire questo sistema.
• Prima di utilizzare panni chimici, leggere con attenzione le istruzioni allegate al panno.

■ Quando si smaltisce o si cede questo sistema

Questo sistema può mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede questo sistema, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente.

(⇒ 13, “Per ripristinare le impostazioni predefinite in fabbrica.”)

- Nella memoria di questo sistema può essere registrato lo storico delle operazioni effettuate.

Guida ai comandi

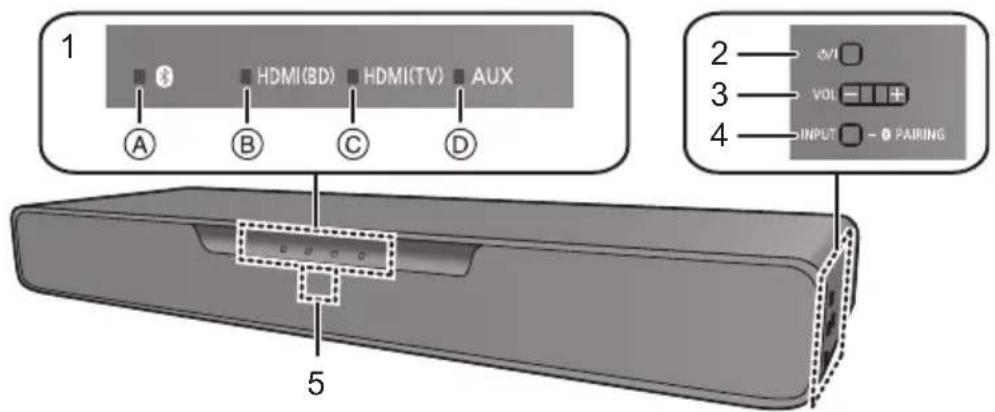

Questo sistema (Parte anteriore / Lati)

1 HDMI(BD) HDM(TV) AUX A B C D 2 3 VOL 4 INPUT - ○ PAIRING 5

1 Indicatori LED

Il dispositivo correntemente selezionato è indicato dal lampeggiamento dell'indicatore corrispondente.

Ⓐ Indicatore Bluetooth ®) (si accende in blu)
⑧ Indicatore HDMI(BD) (si accende in verde)
© Indicatore HDMI(TV) (si accende in verde)
(D) Indicatore AUX (si accende in verde)

2 Interruttore standby/accensione (⏻/ı)

Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l'unità consuma comunque una piccola quantità di corrente.

3 Regola il volume di questo sistema (→ 9)

4 Tasto [INPUT / - ⚙ PAIRING]

• Consente di selezionare il dispositivo selezionato (Il dispositivo cambia a ogni pressione del pulsante)
• Consente di registrare i dispositivi Bluetooth®

5 Sensore del segnale del telecomando

Distanza: Sino a circa 7 m direttamente di fronte

Angolo: Circa 20° verso il basso/alto e circa 30° verso sinistra/destra

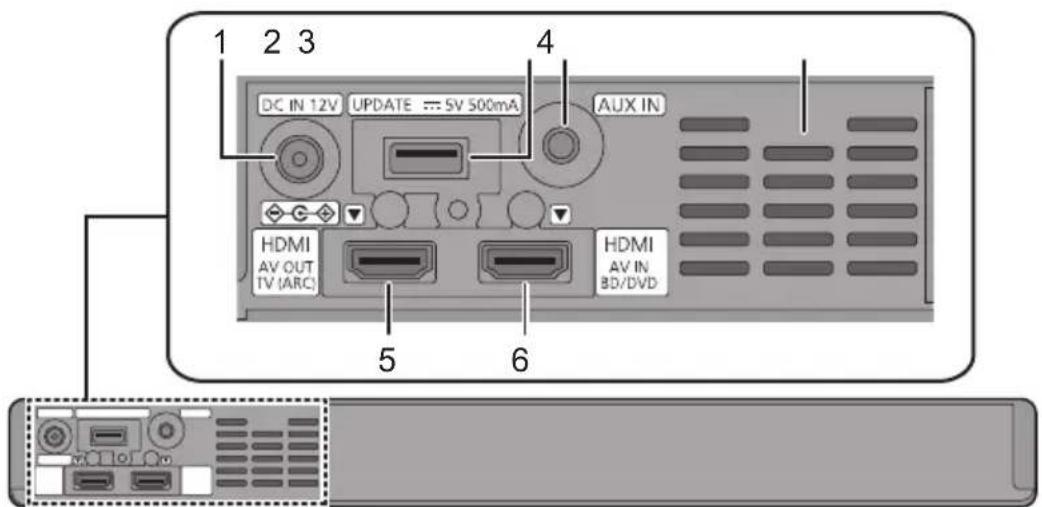

Questo sistema (Parte posteriore)

1 2 3 DC IN 12V UPDATE = SV 500mA AUX IN HDMI AV OUT TV (ARC) HDMI AV IN BD/DVD 5 6

1 Terminale DC IN (12 V)
2 Terminale per l'aggiornamento del firmware (UPDATE €5 V 500 mA)*
3 Terminale di ingresso AUDIO (AUX IN)

4 Fori di ventilazione
5 Terminale HDMI AV OUT (TV (ARC))
6 Terminale HDMI AV IN (BD/DVD)

\* Note sugli aggiornamenti del firmware

Utilizzare il terminale per l'aggiornamento del firmware per aggiornare la versione del sistema mediante un dispositivo di memoria USB (non usato per il normale funzionamento). Per ulteriori dettagli sugli aggiornamenti della versione, consultare il sito di assistenza indicato di seguito. http://av.jpn.support.panasonic.com/support/global/cs/ (Il sito è solo in inglese.)

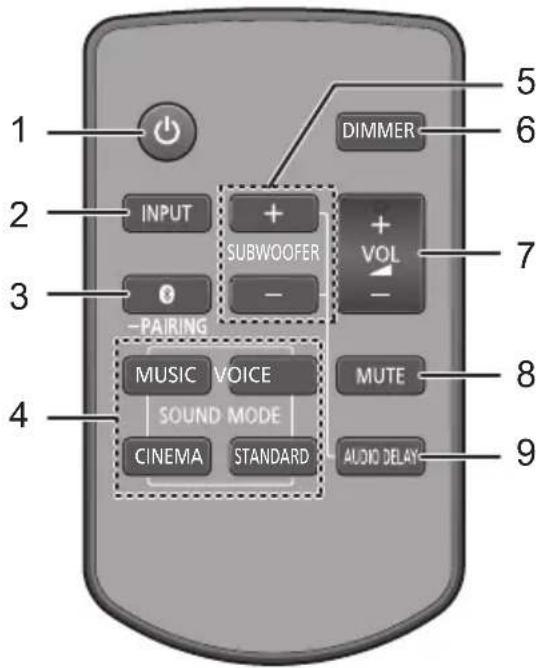

Telecomando

1 2 3 4 5 6 DINMER INPUT + SUBWOOFER - PARING MUSIC VOICE SOUND MODE CINEMA STANDARD VOL - MUTE AUDIO DELAY 7 8 9

1 Accende o spegne questo sistema (⇒ 9)
2 Selezionare la sorgente (→ 9) "HDMI(BD)" → "HDMI(TV)" → "AUX" ↑——"Bluetooth®)——
3 Seleziona il dispositivo Bluetooth ^® come sorgente (⇒ 9)
4 Seleziona la modalità audio (→ 9)

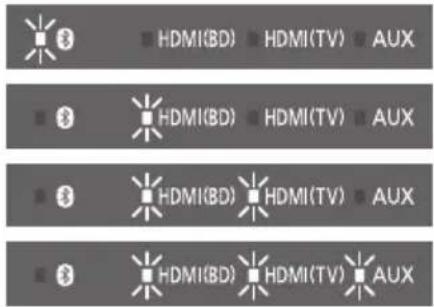

5 Regola i bassi (regolabili su quattro livelli)

Più basso

Più alto

HDMI(BD) HDMI(TV) AUX HDMI(BD) HDMI(TV) AUX HDMI(BD) HDMI(TV) AUX HDMI(BD) HDMI(TV) AUX

6 Regola la luminosità degli indicatori LED
7 Regola il volume di questo sistema (→ 9)
8 Mettere la sordina ( 9)

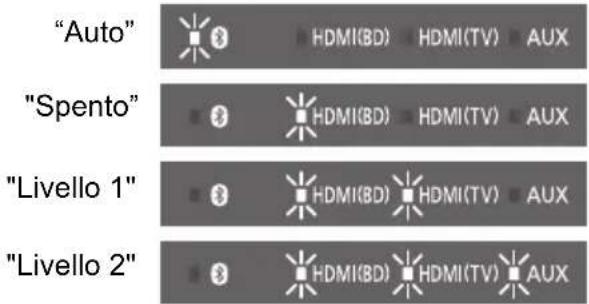

9 Regola il ritardo tra video e audio

① Premere [AUDIO DELAY] sul telecomando.

- La modalità corrente sarà segnalata dall'indicatore LED corrispondente.

② Quando è indicata la modalità corrente (circa 10 sec), premere [+ SUBWOOFER] o [SUBWOOFER -].

- L'impostazione cambia nel seguente ordine ogni volta che si preme [+ SUBWOOFER]. (premendo [SUBWOOFER –], cambia nell'ordine inverso a ogni pressione)

"Auto" → "Spento" → "Livello 1" → "Livello 2"

- Se non vengono eseguite operazioni per circa 10 secondi oppure se viene premuto un pulsante diverso da [+ SUBWOOFER], [SUBWOOFER -] o [DIMMER], gli indicatori tornano al loro stato normale. (Se la regolazione dei bassi viene inavvertitamente eseguita quando è premuto [+ SUBWOOFER] o [SUBWOOFER -], ripetere la procedura dal passaggio ①).

"Auto" "HDMI(BD) HDMI(TV) AUX "Spento" "HDMI(BD) HDMI(TV) AUX "Livello 1" "HDMI(BD) HDMI(TV) AUX "Livello 2" "HDMI(BD) HDMI(TV) AUX

■ Prima del primo utilizzo

Rimuovere la pellicola isolante A.

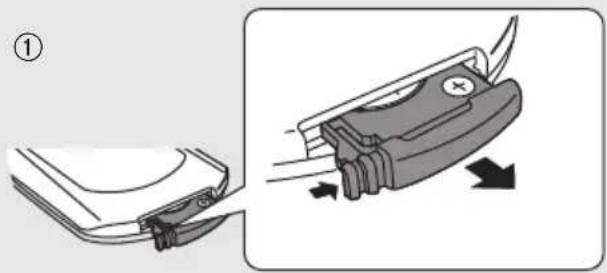

■ Sostituzione di una batteria a pastiglia

Tipo di batteria: CR2025 (batteria al litio)

- Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.

- I simboli presenti sul telecomando in dotazione indicano quanto segue:

Attenzione (fare riferimento alle Istruzioni per l'uso per la batteria a bottone)

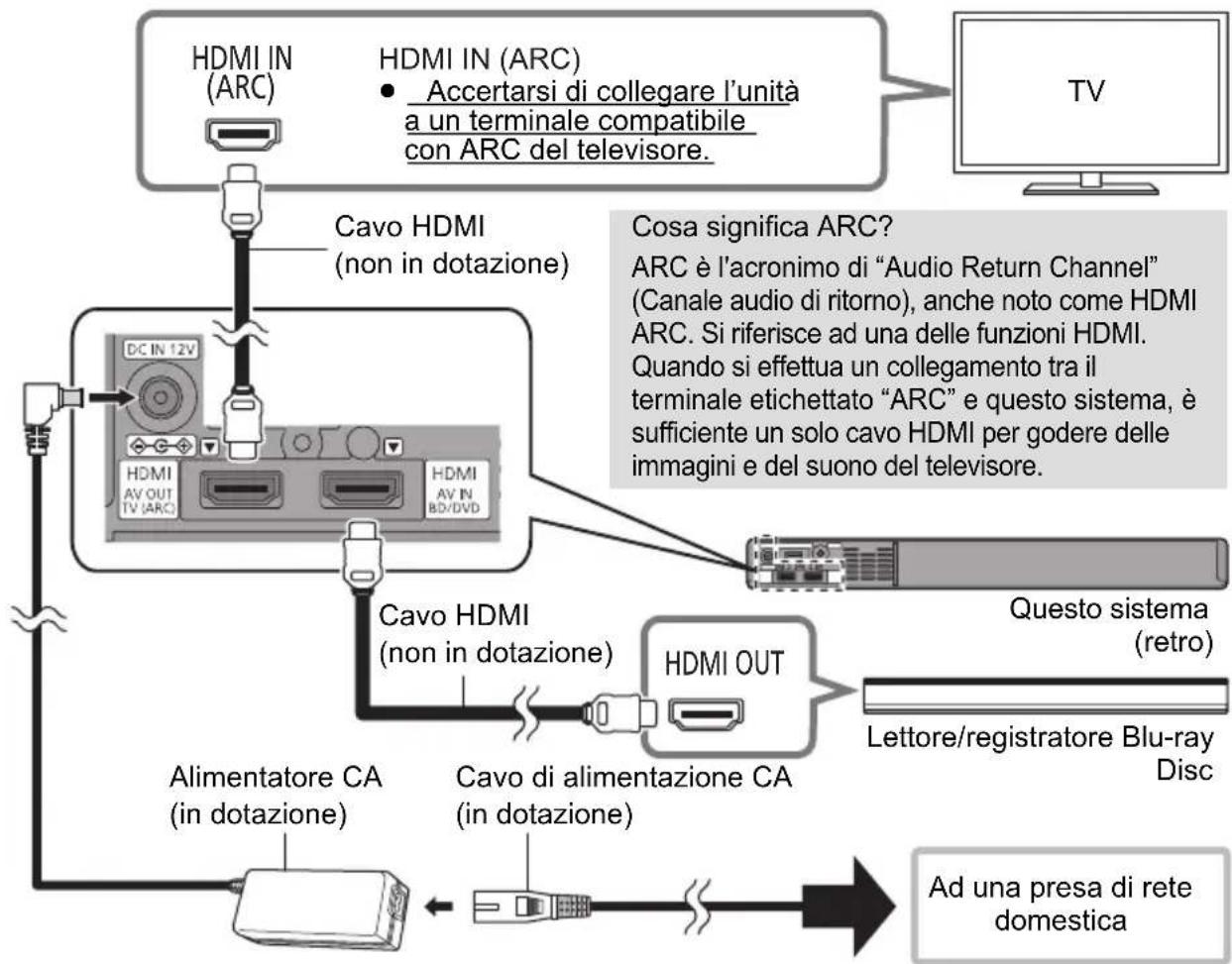

Connessioni

- Prima di fare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi. Non collegare il cavo di alimentazione CA del sistema alla presa di corrente prima di aver completato tutti gli altri collegamenti.

- Acquistare un cavo HDMI classificato “ad alta velocità”. Il funzionamento non è possibile con cavi non conformi agli standard HDMI.

Il sistema supporta contenuti 3D.

- È possibile collegare un televisore e un lettore/registratore Blu-ray Disc compatibili con il 3D a questo sistema e godere delle spettacolari immagini 3D offerte dai dischi Blu-ray e da altri dispositivi di archiviazione disponibili in commercio.

Questo sistema supporta il pass-through HDR (High Dynamic Range) dei segnali 4K (50p/60p).

- Per la riproduzione dei contenuti 4K (50p/60p) HDR è necessario un cavo HDMI che supporti 18 Gbps.

- È possibile collegare un televisore e un lettore/registratore Blu-ray Disc compatibili con il 4K a questo sistema e godere di immagini fluide e in alta definizione anche su schermi di grandi dimensioni (Sono necessari due cavi HDMI che supportino 18 Gbps).

• Non collocare il sistema direttamente sopra un altro dispositivo, ad esempio un registratore Blu-ray Disc.
• Tenere lontano gli oggetti magnetizzati. Carte, orologi magnetizzati, ecc. possono danneggiarsi se posizionati troppo vicini a questo sistema.

• Quando l'alimentatore CA è collegato, l'unità è in standby. Sino a che l'alimentatore CA è collegato ad una presa di rete il circuito primario è sempre "sotto tensione".
• Questo sistema consuma una piccola quantità di corrente CA (→ 15) anche quando è spento. Ai fini del risparmio energetico, se il sistema non viene utilizzato per lungo tempo, staccare la spina dalla presa di rete domestica.
• I simboli presenti sull'adattatore CA in dotazione indicano quanto segue:

\~ CA --- CC

Apparecchiatura Classe II (Il prodotto è munito di doppio isolamento.)

■ Modifica delle impostazioni del televisore

Per collegare questo sistema al televisore con un cavo HDMI, è necessario modificare le impostazioni del televisore in modo che l'audio venga emesso correttamente dal sistema. Le istruzioni seguenti usano un televisore Panasonic TV (VIERA) come esempio.

- La procedura operativa e i nomi delle visualizzazioni sullo schermo variano a seconda del televisore (VIERA). Fare riferimento alle istruzioni per l'uso in formato cartaceo o elettronico per i dettagli relativi al televisore (VIERA).

1 Collegare questo sistema al televisore con un cavo HDMI. (⇒ 7)

- Dopo aver collegato questo sistema al televisore, accenderli entrambi.

2 Impostare la destinazione dell'uscita del suono del televisore su "Home Cinema".

- Esempio operativo: premere [Apps], selezionare "VIERA Link", impostare "Selezione altoparlanti" su "Home Cinema".

• Verificare che l'impostazione VIERA Link di ciascun dispositivo sia attiva.
• Seguire la procedura descritta sopra per aggiungere altri dispositivi, effettuare nuovamente il collegamento al televisore o ripristinare le impostazioni predefinite.

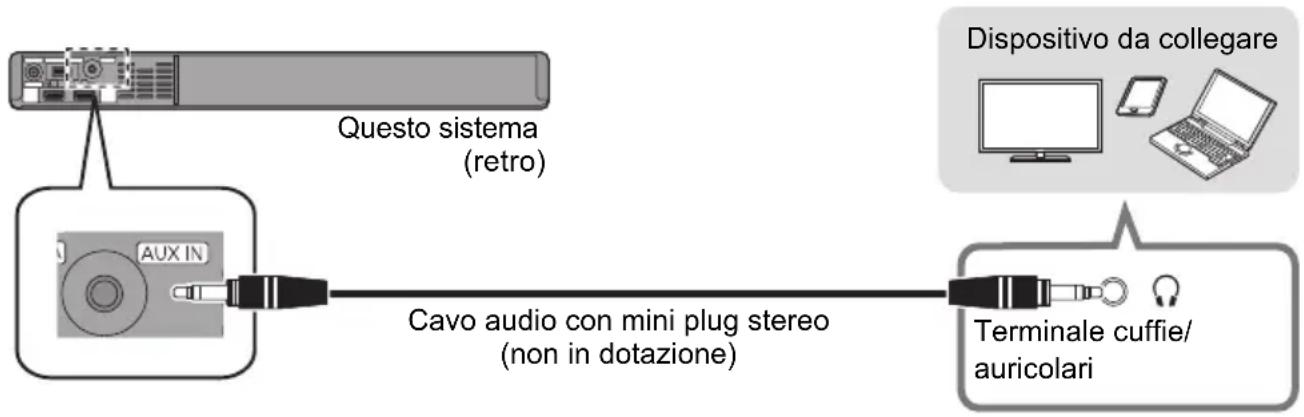

Utilizzo del terminale AUDIO IN (AUX IN)

Questa unità può essere collegata anche tramite un cavo audio con mini plug stereo (non in dotazione). Impostare l'ingresso di questo sistema su "AUX".

• Usare un cavo HDMI (non in dotazione) per collegare un lettore/registratore Blu-ray Disc.
• Se si collega un cavo audio con mini plug stereo (non in dotazione), le sorgenti sonore ad alta risoluzione vengono emesse in qualità CD.
• La funzione VIERA Link di questo sistema (⇒ 10, “Operazioni sincronizzate con la TV (VIERA Link “HDAVI Control™”)”) non può essere usata.

Per maggiori informazioni su altri metodi di collegamento, fare riferimento al sito di assistenza indicato di seguito.

http://av.jpn.support.panasonic.com/support/global/cs/ (II sito è solo in inglese.)

Utilizzo di questo sistema

Preparativi

- Àccendere la TV e/o il dispositivo collegato.

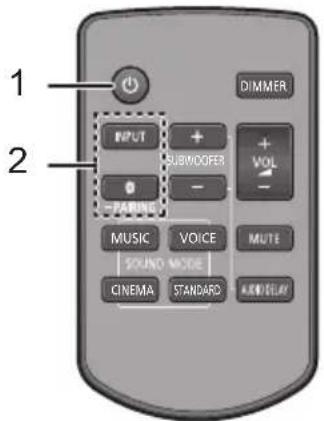

1 2 INPUT SUBMOODER - PARING MUSIC VOICE MUTE SOUND MODE CINEMA STANDARD DIMMER

1 Premere [💡] per accendere questo sistema.

2 Selezionare la sorgente.

Premere Per selezionare
[INPUT]	“HDMI(BD)”→“HDMI(TV)”→“AUX”↑——“(Bluetooth®)←—
[✗] “	”(Bluetooth®)

■ Quando “” è selezionato come sorgente

Sul dispositivo Bluetooth®:

Selezionare questa unità come sorgente di output del dispositivo Bluetooth® connesso ed avviare la riproduzione.

■ Quando "HDMI(BD)" è selezionato come sorgente

Sulla TV e il dispositivo collegato:

Selezionare l'input della TV per questo sistema ed avviare la riproduzione sul dispositivo collegato.

■ Per regolare il volume di questo sistema

Premere [+ VOL -].

- Ciascuna modalità di ingresso mantiene un'impostazione di volume separata.

■ Per selezionare una modalità audio

È possibile modificare la modalità audio premendo il pulsante appropriato.

- Verificare che gli indicatori HDMI(TV) e AUX lampeggino due volte.

MUSIC: Consente di rendere più vivido il suono di strumenti musicali e canzoni.

VOICE: Rende più chiara la voce nei programmi giornalistici e di commento sportivo.

CINEMA: Produce un suono tridimensionale adatto ai film.

STANDARD: Ottimale per programmi drammatici e comici.

■ Mettere la sordina

Premere [MUTE].

• Durante il muting, gli indicatori HDMI(BD), HDMI(TV) e AUX lampeggiano contemporaneamente.
• Per annullare, premere nuovamente il pulsante o regolare il volume.
• Il muting viene disattivato quando si spegne questo sistema.

Se questo sistema non funziona come previsto o l'audio è anomalo, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema. (⇒ 13, "Per ripristinare le impostazioni predefinite in fabbrica.")

Se il problema persiste (⇒ 13, "Audio / Video")

• Se gli altoparlanti della TV emettono suono, ridurre il volume della TV al minimo.
• È possibile che i livelli massimi di volume del televisore e di questo sistema siano diversi.
• Commutare l'ingresso del televisore sul sintonizzatore del televisore per selezionare il televisore come sorgente audio e video durante la riproduzione sul dispositivo collegato al terminale HDMI AV OUT (TV (ARC)). Inoltre, quando VIERA Link (HDMI) non è attivo, commutare l'ingresso di questo sistema sulla modalità TV.
• Per selezionare il televisore come sorgente audio durante la riproduzione sul dispositivo collegato al terminale AUDIO IN (AUX IN), commutare l'ingresso del televisore sul sintonizzatore del televisore.

Operazioni sincronizzate con la TV (VIERA Link “HDAVI Control™”)

Che cos'è VIERA Link "HDAVI Control"?

VIERA Link “HDAVI Control” è una funzione molto comoda che permette di effettuare operazioni collegate a questa unità e a una TV Panasonic (VIERA) con “HDAVI Control”.

È possibile utilizzare questa funzione collegando l'apparecchio con un cavo HDMI. Per maggiori dettagli sul funzionamento, consultare le istruzioni di funzionamento dell'apparecchio collegato.

Cosa si può fare con VIERA Link "HDAVI Control"

Per accertarsi che l'audio venga emesso da questo sistema, accendere questo sistema utilizzando il telecomando del televisore e selezionando home cinema dal menu diffusori del menu VIERA Link.

La disponibilità e la funzione delle impostazioni può variare a seconda del televisore. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore.

■ Controllo diffusore

È possibile selezionare se l'audio verrà trasmesso da questa unità o dai diffusori del televisore utilizzando le impostazioni del menu sul televisore.

Home Cinema

Questo impianto è attivo.

• Quando questo sistema è in modalità standby, se nel menu VIERA Link si passa dai diffusori del televisore a questo sistema, quest'ultimo si accenderà automaticamente.
• È possibile controllare l'impostazione del volume di questo sistema usando il pulsante volume o mute sul telecomando del televisore.
• Se si spegne questo sistema, i diffusori del televisore si attiveranno automaticamente.
• Se il televisore è compatibile con VIERA Link "HDAVI Control 4" o successivo, questo sistema emetterà l'audio automaticamente.

TV

Sono attivati i diffusori del televisore.

■ Commutazione automatica dell'ingresso

Quando si eseguono le seguenti operazioni, questo sistema modificherà automaticamente l'ingresso sulla sorgente corrispondente.

— Quando si avvia la riproduzione su un dispositivo HDMI collegato.*
- Quando viene modificato l'ingresso del televisore.

* Se l'impostazione di uscita dei diffusori sul televisore è impostata su questo sistema, il televisore e questo sistema si accendono automaticamente (Funzione di accensione sincronizzata).

■ Spegnimento contemporaneo

Quando il televisore viene spento, anche questo sistema si spegne automaticamente. (Questa funzione non è disponibile quando la sorgente è Bluetooth®.)

■ Funzione di sincronizzazione automatica

(per HDAVI Control 3 o superiore)

Il ritardo tra audio e video viene compensato automaticamente aggiungendo un ritardo all'emissione dell'audio, consentendo di ottenere un audio perfettamente sincronizzato con le immagini.

- L'informazione di ritardo viene impostata automaticamente se la TV è compatibile con VIERA Link "HDAVI Control 3" o superiore e VIERA Link è impostato su on.

• VIERA Link "HDAVI Control", pur essendo basata sulle funzioni di comando fornite da HDMI, uno standard di settore noto come HDMI CEC (Consumer Electronics Control), è in realtà una funzione esclusiva, sviluppata e implementata da noi. Per questa ragione non è possibile garantire che funzionerà correttamente con apparecchi di altri produttori che supportano lo standard HDMI CEC.
• Questa unità supporta la funzione "HDAVI Control 5". "HDAVI Control 5" è lo standard per gli apparecchi compatibili con HDAVI Control di Panasonic. Questo standard è compatibile con gli apparecchi HDAVI convenzionali di Panasonic.
• Consultare i manuali relativi per sapere quali apparecchi di altri produttori supportano le funzioni VIERA Link.

Connessione Bluetooth®

Usando il collegamento Bluetooth®, su questo sistema è possibile ascoltare l'audio dal dispositivo audio Bluetooth® in modalità wireless.

- Consultare le istruzioni per l'uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.

Preparativi

- Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino a questo sistema.

Accoppiamento Bluetooth®

1 Premere [®] per selezionare “®”.

- Se l'indicatore 🎩 lampeggia velocemente, andare al passaggio 3.

2 Tenere premuto [✗] sino a che l'indicatore "✗ lampeggia velocemente.

- Se l'indicatore 📣 lampeggia lentamente, ripetere il passaggio 2.

3 Selezionare "SC-SB10" dal menu Bluetooth® del dispositivo Bluetooth®.

• Se viene richiesta la passkey sul dispositivo Bluetooth®, immettere "0000".
• Una volta che il dispositivo Bluetooth® è collegato, l'indicatore “*smette di lampeggiare e rimane acceso.

- È possibile registrare sino a 8 dispositivi con questo sistema. Se viene registrato un 9º dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.

Connessione di un dispositivo Bluetooth® accoppiato

1 Premere [✗] per selezionare “✗”.

- Se si accende l'indicatore ⚙, un dispositivo Bluetooth® è già connesso a questo sistema. Disconnetterlo. (→ sotto)

2 Selezionare "SC-SB10" dal menu Bluetooth® del dispositivo Bluetooth®.

■ Disconnessione di un dispositivo Bluetooth®

Tenere premuto [sino a che l'indicatore " " lampeggia.

- Questo sistema può essere collegato con un solo dispositivo alla volta.

Operazioni avanzate

Spegnimento Automatico

Questo sistema si spegne automaticamente in mancanza di audio in ingresso e se non viene utilizzato da circa 19 min e 30 sec.

sul telecomando, tenere premuto [VOL —] su questo sistema per più di 4 sec.

- La modalità corrente sarà segnalata dall'indicatore LED corrispondente.

2 Quando è indicata la modalità corrente (circa 20 sec), premere nuovamente [+ SUBWOOFER].

• L'impostazione cambia ogni volta che si preme [+ SUBWOOFER].
• L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quindi l'unità esce dalla modalità di impostazione.
  • L'impostazione si mantiene fino al nuovo cambio.
• L'impostazione predefinita di questa funzione è "Acceso".

Standby Bluetooth®

Questa funzione consente di collegare un dispositivo Bluetooth® accoppiato quando questo sistema si trova in modalità standby.

sul telecomando, tenere premuto [VOL —] su questo sistema per più di 4 sec.

- La modalità corrente sarà segnalata dall'indicatore LED corrispondente.

2 Quando è indicata la modalità corrente (circa 20 sec), premere nuovamente [SUBWOOFER –].

• L'impostazione cambia ogni volta che si preme [SUB WOOFER –].
• L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quindi l'unità esce dalla modalità di impostazione.
  • L'impostazione si mantiene fino al nuovo cambio.
• L'impostazione predefinita di questa funzione è "Acceso".

Commutazione della modalità di comunicazione Bluetooth®

Selezionare la modalità di collegamento Bluetooth ^® più appropriata per il tipo di connessione. È possibile passare alla Modalità 2 (priorità alla qualità audio) o alla Modalità 1 (priorità alla connettività) seguendo la procedura descritta di seguito.

1 Premere [] per selezionare “”.

- Prima di iniziare, disattivare il collegamento del dispositivo.

2 Mentre si tiene

premuto [DIMMER] sul telecomando, tenere premut per più di 4 se

- La modalità corrente sarà segnalata dall'indicatore LED corrispondente.

"Modalità 1" "Modalità 2"

3 Quando è indicata la modalità corrente (circa 10 sec), premere nuovamente [DIMMER].

• L'impostazione cambia ogni volta che si preme [DIMMER].
• L'indicatore per l'impostazione selezionata lampeggia per 10 secondi e quindi l'unità esce dalla modalità di impostazione.
• L'impostazione si mantiene fino al nuovo cambio.
• L'impostazione predefinita di questa funzione è "Modalità 2".

Disattivazione di VIERA Link (HDMI) (HDAVI Control™)

È possibile disattivare VIERA Link nel caso, ad esempio, di funzionamento instabile quando è collegato un dispositivo compatibile con HDMI non di Panasonic.

Mentre si tiene premuto [MUTE] sul telecomando, tenere premuto [VOL —] su questo sistema per più di 4 sec.

- Tutti gli indicatori lampeggiano una volta quando la limitazione del volume viene disattivata.

• Quando VIERA Link (HDMI) non è attivo, la funzione ARC non è disponibile. Per selezionare il televisore come sorgente, assicurarsi di effettuare il collegamento con un cavo audio con mini plug stereo (non in dotazione).
• Per ripristinare le impostazioni, tornare ai valori di fabbrica. (⇒ 13)
• L'impostazione predefinita di questa funzione è "Acceso".

Commutazione della modalità di ingresso AUX

È possibile commutare la modalità di ingresso AUX (TV/Musica) seguendo la procedura descritta di seguito. Selezionare la modalità "TV" per effettuare il collegamento al televisore oppure selezionare la modalità "Musica" per effettuare il collegamento a un dispositivo musicale, ecc.

1 Mentre si tiene

premuto [INPUT] sul telecomando,

"TV" "Musica"

tenere premuto [VOL —] su questo sistema per più di 4 sec.

- La modalità corrente sarà segnalata dall'indicatore LED corrispondente.

2 Quando è indicata la modalità corrente (circa 20 sec), premere nuovamente [INPUT].

• L'impostazione cambia ogni volta che si preme [INPUT].
• L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quindi l'unità esce dalla modalità di impostazione.
• L'impostazione predefinita di questa funzione è "TV".

Codice del telecomando

Quando altri dispositivi Panasonic rispondono al telecomando di questo sistema, modificare il codice del telecomando su questo sistema e sul telecomando.

Preparativi

• Spegnere tutti gli altri prodotti Panasonic.
• Accendere questo sistema.

Modifica del codice del telecomando sul codice 2:

① Puntare il telecomando verso il sensore del telecomando di questo sistema.
② Tenere premuto [MUTE] e [VOL —] sul telecomando per più di 4 secondi.
- Tutti gli indicatori lampeggeranno per 10 sec quando viene modificato il codice di questo sistema.

- Per impostare il codice del telecomando su 1, ripetere i passaggi indicati in precedenza, ma sostituire [VOL−] con [VOL+].

Disattivazione della limitazione del volume

Se il volume ridotto disturba ogni volta che si accende il sistema, ad esempio, è possibile disattivare questa funzione come segue:

Mentre si tiene premuto [MUTE] sul telecomando, tenere premuto [VOL +] su questo sistema per più di 4 sec.

- Tutti gli indicatori lampeggiano una volta quando la limitazione del volume viene disattivata.

• L'impostazione predefinita di questa funzione è "Acceso".
• Per ripristinare le impostazioni, tornare ai valori di fabbrica. (⇒ 13)

Risoluzione dei problemi

Prima di chiamare l'assistenza, effettuare i controlli seguenti. Se vi sono dei dubbi su alcuni punti o se le soluzioni suggerite nella seguente guida non risolvono il problema, consultare il rivenditore per ulteriori istruzioni.

Per ulteriore aiuto, supporto e consigli dedicati al proprio sistema, visitare: http://av.jpn.support.panasonic.com/support/global/cs/ (Il sito è solo in inglese.)

Per ripristinare le impostazioni predefinite in fabbrica.

Mentre questo sistema è acceso, tenere premuto [☐/I] su questo sistema per oltre 4 secondi. (Tutti gli indicatori lampeggeranno due volte quando questo sistema viene resettato.)

Se questo sistema non funziona come previsto, riportare le impostazioni ai valori predefiniti in fabbrica potrebbe risolvere il problema.

- Il codice del telecomando ritornerà ad "1" quando questo sistema viene resettato ai valori di fabbrica. Per modificare il codice del telecomando, vedere pagina 12.

Procedure generali

Assenza di corrente.

• Inserire saldamente il cavo di alimentazione CA. (⇒ 7)
• Se gli indicatori lampeggiano e questo sistema si spegne immediatamente dopo averlo acceso, staccare il cavo di alimentazione CA e consultare il proprio rivenditore.

Il telecomando non funziona correttamente.

• La batteria è esaurita. Sostituirla con una nuova. (⇒ 6)
• Potrebbe rendersi nuovamente necessaria l'impostazione del codice del telecomando dopo la sostituzione della batteria. (⇒ 12)
• Utilizzare il telecomando alla distanza corretta. (⇒ 5)
• Il sensore del segnale del telecomando potrebbe non ricevere il segnale se esposto alla luce solare diretta o a una luce intensa proveniente da una lampada fluorescente tipo a inverter.
• È possibile che non sia stata rimossa la pellicola isolante. Rimuovere la pellicola isolante. (⇒ 6)

L'indicatore "AUX" continua a lampeggiare velocemente.

Per prima cosa, spegnere questo sistema e scollegare il cavo di alimentazione CA, quindi rivolgersi al proprio rivenditore descrivendo lo stato dell'indicatore LED.

Questo sistema passa automaticamente in modalità standby.

La funzione "Spegnimento Automatico" è attiva.

Questo sistema passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 19 min e 30 sec. Consultare pagina 11 per disattivare questa funzione.

Questo sistema non funziona in modo corretto.

- Il cavo HDMI è collegato in modo invertito ai terminali IN e OUT?

Spegnere questo sistema e scollegare il cavo di alimentazione CA, quindi ricollegare il cavo HDMI.

- Se l'indicatore AUX lampeggia tre volte seguendo uno schema di due lampeggi seguiti da una pausa, il codice del telecomando di questo sistema è diverso da quello del telecomando. Impostare nuovamente il codice del telecomando.

Le operazioni relative a VIERA Link (HDMI) non funzionano più correttamente.

- Ciò potrebbe verificarsi quando si cambiano i collegamenti HDMI, dopo un calo di tensione oppure dopo che il cavo di alimentazione CA è stato scollegato. Provare quanto indicato di seguito:

- Dopo aver collegato il televisore (VIERA) a questo sistema con un cavo HDMI e aver acceso il televisore (VIERA), scollegare il cavo di alimentazione CA di questo sistema senza spegnerlo, quindi ricollegarlo.

Audio / Video

Questo sistema non emette l'audio del televisore.

Non viene emesso alcun suono (o immagine) anche dopo l'avvio della riproduzione sul dispositivo collegato.

• Disattivazione della sordina. (⇒ 9)
• Controllare le connessioni agli altri dispositivi. (→ 7)
• Spegnere e riaccendere quest'unità.
• Se questo sistema è collegato a un televisore tramite un cavo HDMI, verificare che il terminale del televisore sia etichettato "HDMI (ARC)". In caso contrario, questo sistema non è in grado di riprodurre l'audio del televisore. Se si utilizza un televisore con un terminale HDMI non etichettato "ARC", collegare il terminale delle cuffie/auricolari del televisore al terminale AUDIO IN (AUX IN) usando un cavo audio con mini plug stereo (non in dotazione).

(⇒ 8, "Utilizzo del terminale AUDIO IN (AUX IN)")

• Se il sistema è collegato a un televisore Panasonic (VIERA), quando si accende questo sistema agendo direttamente su di esso, l'audio potrebbe non essere emesso. In questo caso, accendere questo sistema tramite VIERA Link usando il telecomando del televisore (VIERA).
• Se i collegamenti sono corretti, potrebbe esserci un problema con i cavi. Ricollegare utilizzando cavi diversi.
• Controllare le impostazioni di trasmissione dell'audio sul dispositivo collegato.

Il volume si abbassa quando si accende questo sistema.

Se questo sistema viene spento con l'impostazione del volume oltre il valore centrale (oltre 50), questo sistema ridurrà automaticamente il volume al valore centrale (50) quando viene acceso. (⇒ 12)

Non è presente alcun segnale audio.

Questo sistema si spegne automaticamente.

(Quando questo sistema rileva un problema, si attiva una protezione di sicurezza e questo sistema passa automaticamente in modalità standby.)

• Si è verificato un problema con l'amplificatore.
• Il volume è eccessivamente alto?

In tal caso, abbassarlo.

• L'unità è esposta a temperature estremamente alte? In tal caso, portarla in un luogo più freddo, attendere alcuni secondi quindi riaccenderla.
• A seconda della combinazione di televisore e dispositivo collegato in uso, quando si spegne il televisore o si commuta l'ingresso, l'audio potrebbe essere temporaneamente disattivato.
• Se gli indicatori HDMI(BD) e HDMI(TV) si accendono mentre l'indicatore AUX continua a lampeggiare, HDCP 2.2 non è supportato dal terminale HDMI oppure dall'impostazione del televisore. Per ulteriori informazioni, fare riferimento alle istruzioni per l'uso del televisore.

Bluetooth®

Non è possibile effettuare la connessione.

Verificare la stato del dispositivo Bluetooth®.

Il dispositivo non può essere collegato.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del dispositivo. (⇒ 11)
• Questo sistema potrebbe essere connesso ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo.

Il dispositivo è connesso ma non è possibile ascoltare l'audio attraverso questo sistema.

Per alcuni dispositivi con Bluetooth ^® incorporato, è necessario impostare l'output audio manualmente su "SC-SB10". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

• Il dispositivo è fuori dal range di comunicazione di 10 m. Portare il dispositivo Bluetooth® più vicino a questo sistema.
• Rimuovere eventuali ostacoli tra questo sistema e il dispositivo.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz (router wireless, microonde, telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino a questo sistema e distanziarlo dagli altri dispositivi.

Licenza

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi e nomi di marchi sono di proprietà dei rispettivi proprietari.

I termini HDMI e High-Definition Multimedia Interface HDMI e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.

HDAVI Control™ è un marchio di fabbrica della Panasonic Corporation.

Applicabile solo per HDMI AV OUT (TV (ARC))

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il relativo simbolo, e DTS e il simbolo insieme sono marchi registrati di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

DOLBY AUDIO

Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.

Caratteristiche tecniche

SEZIONE AMPLIFICATORE

Potenza di uscita RMS (pilotaggio non simultaneo)

Front ch (canali S, D)

10 W per canale (1 kHz, 10 %, 6 Ω)

Canale subwoofer

20 W (100 Hz, 10 %, 3 Ω)

Potenza di uscita RMS totale

40 W

SEZIONE DIFFUSORI

Diffusori anteriori (incorporato, S/D)

Full range

A cono da 4 cm × 1/canale

Tweeter

Tipo a cupola 1,4 cm × 1/canale

Impedenza (totale)

6 Ω

Subwoofer (incorporati)

Woofer

A cono da 8 cm × 1

Impedenza (totale)

3 Ω

Radiatore passivo

8 cm ×2

SEZIONE Bluetooth®

Specifiche del sistema Bluetooth®

Bluetooth ^® Ver. 2.1+EDR

Classificazione delle apparecchiature wireless

Classe 1

Profili supportati

A2DP

Codec supportati

SBC

Banda di frequenza

Banda FH-SS 2,4 GHz

Distanza operativa

Circa 10 m senza ostacoli

SEZIONE TERMINALI

HDAVI Control

Questa unità supporta la funzione "HDAVI Control 5".

Ingresso HDMI AV (BD/DVD) 1

Connettore di ingresso Tipo A (19 pin)

Uscita HDMI AV (TV (ARC)) 1

Connettore di uscita Tipo A (19 pin)

Solo per l'aggiornamento 1

Ingresso AUX 1

Tipo di terminale

Frequenza di campionamento

(HDMI ARC)

PCM lineare (2 canali)

(TV (ARC))

PCM lineare (2 canali),

Dolby Digital / DTS (Bitstream)

GENERALI

Alimentazione

CC 12 V 4 A

Alimentatore CA

CA da 220 V a 240 V, 50/60 Hz

Consumo di corrente

Circa 11 W

Assorbimento di corrente in modalità di attesa

Quando "Standby di Rete"* è "DISATTIVATO"

Circa 0,3 W

Quando "Standby di Rete"* è "ATTIVATO"

Circa 0,5 W

Dimensioni (L×A×P)

Circa 430 × 52 × 130 mm

(incluse le parti sporgenti)

Circa 431 ×52 ×134 mm

Peso

Circa 1,8 kg

Intervallo temperature di funzionamento

Da 0 °C a +40 °C

Gamma di umidità tollerata

Da 20 % a 80 % di umidità relativa (senza

condensa)

* Per "Standby di Rete" si intende "Standby Bluetooth ®" e "VIERA Link".

• Le specifiche sono soggette a modifica senza preavviso.
• Il peso e le dimensioni indicati sono approssimativi.
• Distorsione armonica totale misurata con analizzatore di spettro digitale.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo sotto):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti RE dal nostro server DoC:

http://www.doc.panasonic.de

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania

Tipo di wireless Banda di frequenza	Potenza massima (dBm e.i.r.p.)
Bluetooth®	2402 - 2480 MHz 10 dBm

Nederlands
