BEDIENUNGSANLEITUNG 60.2529 TFA

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 1

CE

Bedienungsanleitung

instruction manual

Mode d'emploi

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 2

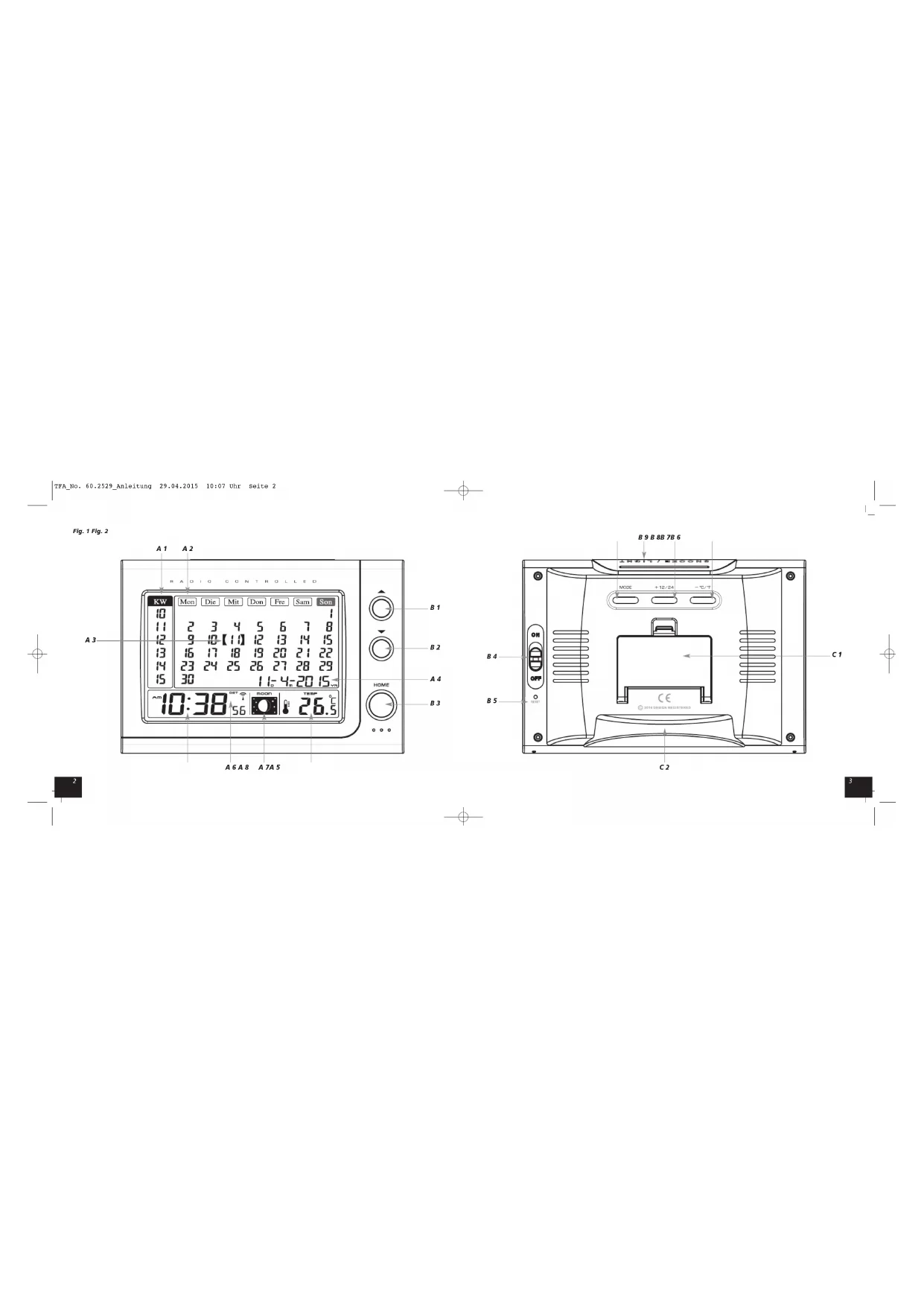

Fig. 1 Fig. 2

A1 A2 MADIO CONTROLLED KW Mon Die Mit Don Fre Sam Son 10 1 11 2 3 4 5 6 7 8 12 9 10-11 12 13 14 15 13 16 17 18 19 20 21 22 14 23 24 25 26 27 28 29 15 30 11-4-20 15 10:38 56 26.5 B1 B2 A4 B3 HOME A6A8 A7A5

B 9 B 8B 7B 6 温度输入/工作温度设定器 MODE +12/24 -10/17 ON OFF B 4 B 5 CE C 2

TRA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 3

Funk-Wecker mit Monatskalender

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

- Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tiops für den Störungsfall.

- Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

- Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

- Beachten Sie besonders die Sicherheitshinweise!

- Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funk-Wocker

- Batteries

• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile ihres neuen Gerätes

- Funkuhr mit höchster Genauigkeit • Mit Zeitzone und manueller Einstellmöglichkeit

- Weckalarm mit Schlummerfunktion • Anzeige des gesamten aktuellen Kalendermonats

- Vor- und Zurückblatttem der Monate möglich • Anzeige von Wochentag, Kalenderwoche und Datum

• Erinnerungsfunktion

• Monophase

• Kirin/consundienbuch/ums

1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 90.

4. Zu Ihrer Sicherheit

- Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Radionungsanleitung einvergelt wird.

- Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet

D

Funk-Wecker mit Monatskalender

D

Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Fever werlen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgelahr!
• Batterien enthalten gesundheitsschädliche Säuren. Und ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Handieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Selzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erchütterungen aus.
  • Vor Feuchtigkeit schätzen.

5. Bestandteile

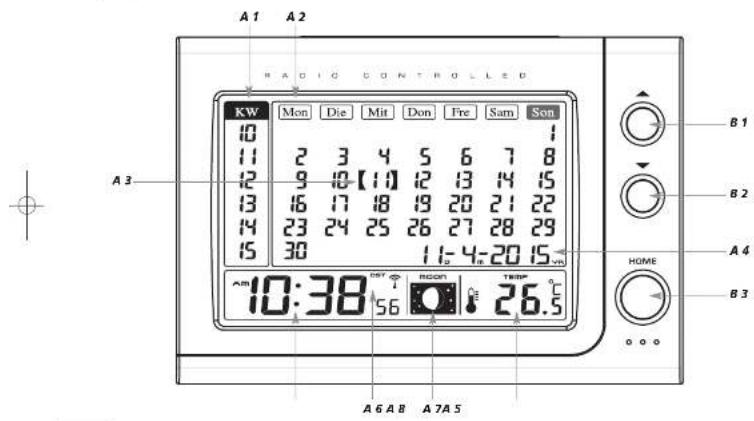

A: Display-Anzeige (Fig. 1):

A.1: Kalendenvoche A.2: Wachentag
4.7: Kalender (aktivilac Tag in Klammeral A 4: Datum
A 5: Uhrzeit mit Sekunden A 6: DST und DCF-Symbol, gegebenenfalls Alarmsymbol / Snoozesymbol
A 7: Mondphase A 8: Innentemperatur

B: Tasten vorne (Fig. 1):

B 1: ▲ laste
B 3: HOME Taste

B 2: ▼ Waste

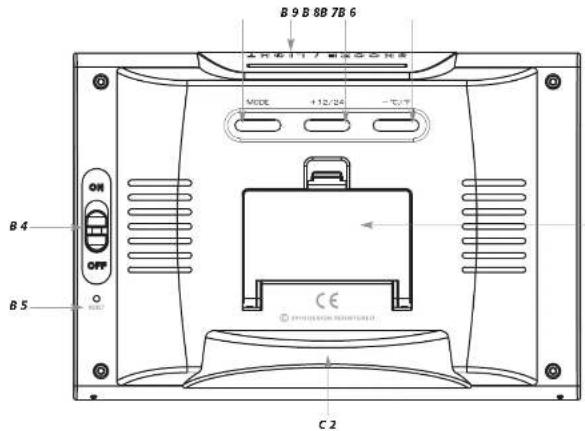

B: Tasten hinten (Fig. 2):

B 4: ALARM ON/OFF Schiebeschalter B 5: RESET Taste
B 6: MODE Taste B 7: +12/24 Taste
B S: PC/F Tast

B 9: SNOOZE/LIGHT Taste

TFA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 4

Funk-Wecker mit Monatskalender

C: Gehäuse (Fig. 2):

C 1: Batteriefach C 2: Ständer

6. Inbetriebnahme

6.1 Einlegen der Batterien

- Offnen Sie das Batteriefach und legen Sie zwei Batterien 1,5 V AA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

- Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.

• Die Innentemperatur erscheint auf dem Display

6.2 Empfang der Funkzeit

• Die Uhr versucht nun, das Funkuhrsignal zu empfangen und das DCF-Empfangsymbol blinkt.
- Während des DCF-Signalempfangs ist eine Tastenbedienung nicht möglich.
- Wenn der Zeitcode nach 2-12 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das DCF-Empfängssymbol, die Monolphase und der aktuelle Kalendertag ständig im Display angezeigt.
- Sie können die initialisierung auch manuell starten.
- Drücken und halten Sie für drei Sekunden gleichzeitig die +12/24 Taste und die -1°C°F Taste.
• Das DCF-Empfangssymbol blinkt.
- Unterbrechen Sie den Empfangsversuch, indem Sie noch einmal gleichzeitig die +1 12/24 Taste und die -1°C/F Taste gedrückt halten.
• Das DCF-Empfanoosymbol verschwindet
- Der DCF-Signalemplang findet täglich um 3:00 Uhr morgens statt. Findet kein DCF-Signalemplang um 3:00 Uhr morgens statt, verschwindet das DCF-Empfangssymbol. Der nächste DCF-Empfangsversuch findet dann um 4:00 Uhr, 5:00 Uhr oder 6:00 Uhr morgens statt.
- Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv

bleibt stehen – Empfang erfolgreich

kein Symbol – kein Empfang / Uhrzeit manuell einstellen

D

Funk-Wecker mit Monatskalender

- Falls die Funkuhr kein DCF-funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangsymbol verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen“).

7. Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cislam Atom-Funkuhr, die von der Physikalisch Technischen; Bundesanstalt in Braunschwoch betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Mein durch ein DCF-77 (77.5 MHz) Frequenzsaal übertragen mit einer Reichweite von ca. 1.500 km, ihre Fuhkurs empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Sonner- und Sonnerzeit aufschaus. Während der Sommerzeit erscheint auf dem Display ESI. Der Empfang hängt hauptsächlich von die geographischen Kredit für die Ergebnis zu beizule. Im Normalfall sollten dieser Erheinste des Radius w. 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metem zu eventuell störenden Geräten wie Computerbildschirmen und Ferasehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fenstecnähe zu platzieren undender durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

8. Bedienung

• Während der Bedienung werden alle erfolgreichen Eingaben mit einem kurzen Piepton quittiert.
  • Das Gerät verlässt automatisch den Einstellmodus. wenn für längere Zeit keine Taste oedrückt wird.
• Halten Sie die + / 12/24 Taste oder die - /°CIF Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

8.1 Manuelle Einstellungen

• Haiten Sie die MODE Taste im Normaladus gedrückt. Ein kurzer Signalton ertönt. Die Stundenanzeige fängt an zu blinken und Sie können mit der +12/24 oder -7°C°F Taste die Stunden einstellen.
• Drücken Sie die MODE Taste noch einmal und Sie können nun nacheinander die Minuten, die Sekunden, das Jahr, den Monat, den Tag und die Zeitzone ansteuern und mit der +12/24 oder -1°C°F Taste einstellen.

TFA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 5

Funk-Wecker mit Monatskalender

• Bestätigen Sie mit der MODE Taste.

- Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrieben.

8.1.2 Einstellung der Zeitzone

- Im Einstellungsmodus können Sie die Zeitzonenkorrektur (-12/-12) vornehmen.

- Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1—eine Stunde später).

• 0 erscheint im Display

- Drücken Sie die +12/24 oder -1°C/F Taste.

- Bestätigen Sie die Eingabe mit der MODE Taste.

8.1.3 Einstellung der 12- und 24 Stunden-Anzeige

- Im Normalmodus können Sie zwischen dem 12- oder 24-Stunden-Zeilsystem auswählen.

• Drücken Sie die +12/24 Taste.

- Im 12-Stunden-Zeitsystem erscheint AM (vor 12 Uhr) oder PM (noch 12 Uhr) auf dem Display.

8.2 Einstellung des Weckalarms

• Drücken Sie die MODE Taste im Normalmodus einmal.
• AL und 7.00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt.
• Halten Sie die MODE Taste gedrückt
  • Die Stundenanzeige beginnt zu blinken
• Sie können nun die Stunden mit der +12/24 oder -/°C/F Taste einstellen.
• Drücken Sie die MODE Taste noch einmal und Sie können nun die Minuten mit der +12/24 oder -1°C°F Taste einstellen.
• Bestätigen Sie die Eingabe mit der MODE Taste.
• Drücken Sie die MODE Taste dreimal, um in den Normalmodus zurückzukehren.
  • Auf dem Display erscheint die aktuelle Uhrzeit.
• Schieben Sie den ON/OFF Schiebeschaler nach oben. Der Alarm ist aktiviert.
  • Auf dem Display erscheint das Alarmsymbol.
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.
  • Das Alarmsymbol blinkt.
• Drücken Sie auf eine beliebige Taste, um den Alarm zu beenden.

D

Funk-Wecker mit Monatskalender

• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus und aktiviert
  sich erneut zur gleichen Weckzeit wieder.
• Wenn der Alarmton ertönt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.
• Ist die Snooze-Funktion aktiviert, blinkt Zz auf dem Display.
• Der Alarm wird für die Dauer von fünf Minuten unterbrochen.
  • Die Snoaze-Funktion können Sie bis zu siebenmal aktivieren.

8.2.1 Aktivieren und Deaktivieren der Alarm-Funktion

• Schieben Sie den ALARM ON/OFF Schiebeschalter nach unten, um die ALARM-Funktig auszuschalten.
• Das Alarm-Symbol verschwindet.
• Schieben Sie den ALARM ON/OFF Schiebeschalter nach oben, um die ALARM-Funktion einzuschalten.
• Das Alarm-Symbol erscheint.

8.3 Einstellung der Erinnerungsfunktion

• Drücken Sie die MODE Taste im Normalmodus zweimal.
• Im Display erscheinen eine Geburtstagstorte, die Möglichkeit der Datumseingabe, EVENT und die Zahl 1 (Voreinstellung) in Klammern.
• Sie können bis zu 8 Termine eingeben.
  • Halten Sie die MODE Taste gedrückt.
  • Die Zahl in der Klammer blinkt im Display.
• Mit der +1/2/24 oder -1°C**Taste können Sie die Nummerierung eingeben (1-8).
• Mit der MODE Taste können Sie nun nacheinander den Monat und den Tag ansteuern und mit der +12/24 oder -1°C/F Taste einstellen.
  • Bestätigen Sie mit der MODE Taste.
• Der Termintag wird eingerahmt (blinkend).
• Drücken Sie die MODE Taste zweimal, um in den Normalmodus zurückzukehren.
  • Auf dem Display erscheint die aktuelle Uhrzeit.
  • Am Termintag blinkt die Geburtstagstorte und EVENT im Display.
  • Für jede neue Termineingabe beginnen Sie von vorne.

D

TRA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 6

Funk-Wecker mit Monatskalender

8.4 Kalender

- Mit der ▲ oder ▼ Taste können Sie die einzelnen Monate ansteuern.

- Drücken Sie die HOME Taste, um zum aktuellen Monat zurückzukehren.

8.5 Einstellung der zweiten Uhrzeit

- Drücken Sie die MODE Taste im Normalmodus dreimal.

• DUAL-T erscheint auf dem Display.

• Halten Sie die MODE Taste gedruckt

• Die Stunden- und die Minutenanzeige beginnen zu blinken.

- Sie können nun die Stunden mit der +12/24 oder -/°C/F Taste einstellen.

- Bestätigen Sie die Eingabe mit der MODE Taste.

- Drücken Sie die MODE Taste noch einmal, um in den Normalmodus zurückzukehren.

- Auf dem Display erscheint die aktuelle Uhrzeit.

8.6 Einstellung der Temperatureinheit

- Drücken Sie die ^15C ^29F Taste, um Celsius ( ^15C ) oder Fahrenheit ( ^29F ) als Temperaturanzeige auszuwählen.

8.7 Hintergrundbeleuchtung

- Drücken Sie die SNOOZEILIGHT Taste. Die Displaybeleuchtung wird für ein paar Sekunden aktiviert.

9. Mondphase

• Das Display zeigt ihnen die aktuellen Mondphasen:

A

A: Neumond

G: Halhmond (letztes Vierte)

H: Abrechnende Sichel

D

Funk-Wecker mit Monatskalender

10. Aufstellen

- Mit dem integrierten Ständer auf der Rückseite wird das Gerät aufgestellt. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseber, Computer, Funktelefone) und massiven Metallgegenständen.

11. Pflege und Wartung

- Reinigen Sie des Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

- Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

11.1 Batteriewechsel

- Sabald das Batteriesymbol neben der Uhrzeit erscheint, wechseln Sie bitte die Batterien.

- Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

12. Fehlerbeseitigung

Problem Lösung
Keine Anzeige auf dem Gerät → Batterien polrichtig einlegen

	→ Batterien wechseln
Kein DCF Empfang	→ +12124 und -PCFF Taste gleichzeitig gedrückt halten und Initialisierung starten
	→ Empfangsversuch in der Nacht abwarten
	→ Anderen Aufstellort für das Gerät wählen
	→ Uhrzeit manuell einstellen
	→ Beseitigen der Störquellen
	→ Neurobetriebnahme von dem Gerät gemäß Bedienungsanleitung

Unkorrekte Anzeige → Drücken Sie mit einem spitzen Gegenstand die RESET Taste
→ Batterien wechseln
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Handler, bei dem Sie das Produkt gekauft haben.

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 7

Funk-Wecker mit Monatskalender

13. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recyelt und wiederverwendet werden können.

Battenien und Akkus dürfen keinesfalls in den Hausmüll

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur unweltgerechten Entsorgung beim Handel oder entsprechenden Sammeistellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Co=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Aitgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmull entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur unweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektra- und Elektronikgeräten abzugeben.

14. Technische Daten

Messbereich Innen - Temperatur: -10°C... +50°C (+14... +122°F)

Anzeige LL.L oder HH.H Werte außerhalb des Messbereichs

Spannungsversorgung: 2 x 1,5 V AA (Batterlen inklusive)

Gehäusemaße: 176 x 50 x 120 mm

Gewicht: 265 g (nur das Gerät)

TFA Dostmann GmbH & Co. KG. Zum Ottersberg 12. D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus darüber nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorbenige Benachrichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der RÄTTE Direktive 1990/SEG erfüllt.

Eine Körle der unterzinsbeschen und mit Datum verschenden Konsformierung vorben Sie auf Altträge unter [e-mail].

www.fia-dostmann.de 64/15

TFA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 9

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 10

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 11

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr seite 12

TRA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 13

TRA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 14

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr seite 15

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 16

TFA Dostmann GmbH & Co.KG. Zum Ottersberg 12. D-97877 Wertheim

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 17

TFA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 18

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr seite 19

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 20

TFA, Dostmann GmbH & Co.KG, Zum Offensberg 12, D-97877 Werthelm.

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 21

TRA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 22

TRA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 23

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 24

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 25

14. Technische gegevens

Meetbereik binnen

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 17, 0-97877 Wertheim

TFA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 27

TFA_No. 60.2529_Anleitung 29.04.2015 10:07 Uhr Seite 28

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr Seite 29

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

TRA_No. 60.2525_Anleitung 29.04.2015 10:07 Uhr seite 30

Fig. 1 Fig. 2

A1 A2 MADIO CONTROLLED KW Mon Die Mit Don Fre Sam Son 10 1 11 2 3 4 5 6 7 8 12 9 10-11 12 13 14 15 13 16 17 18 19 20 21 22 14 23 24 25 26 27 28 29 15 30 11-4-20 15 10:38 56 26.5 B1 B2 A4 B3 HOME A6A8 A7A5

B 9 B 8B 7B 6 温度输入/工作温度设定器 MODE +12/24 -10/17 ON OFF B 4 B 5 CE C 2
