BEDIENUNGSANLEITUNG 60.2511 TFA

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 1

CE

Bedienungsanleitung

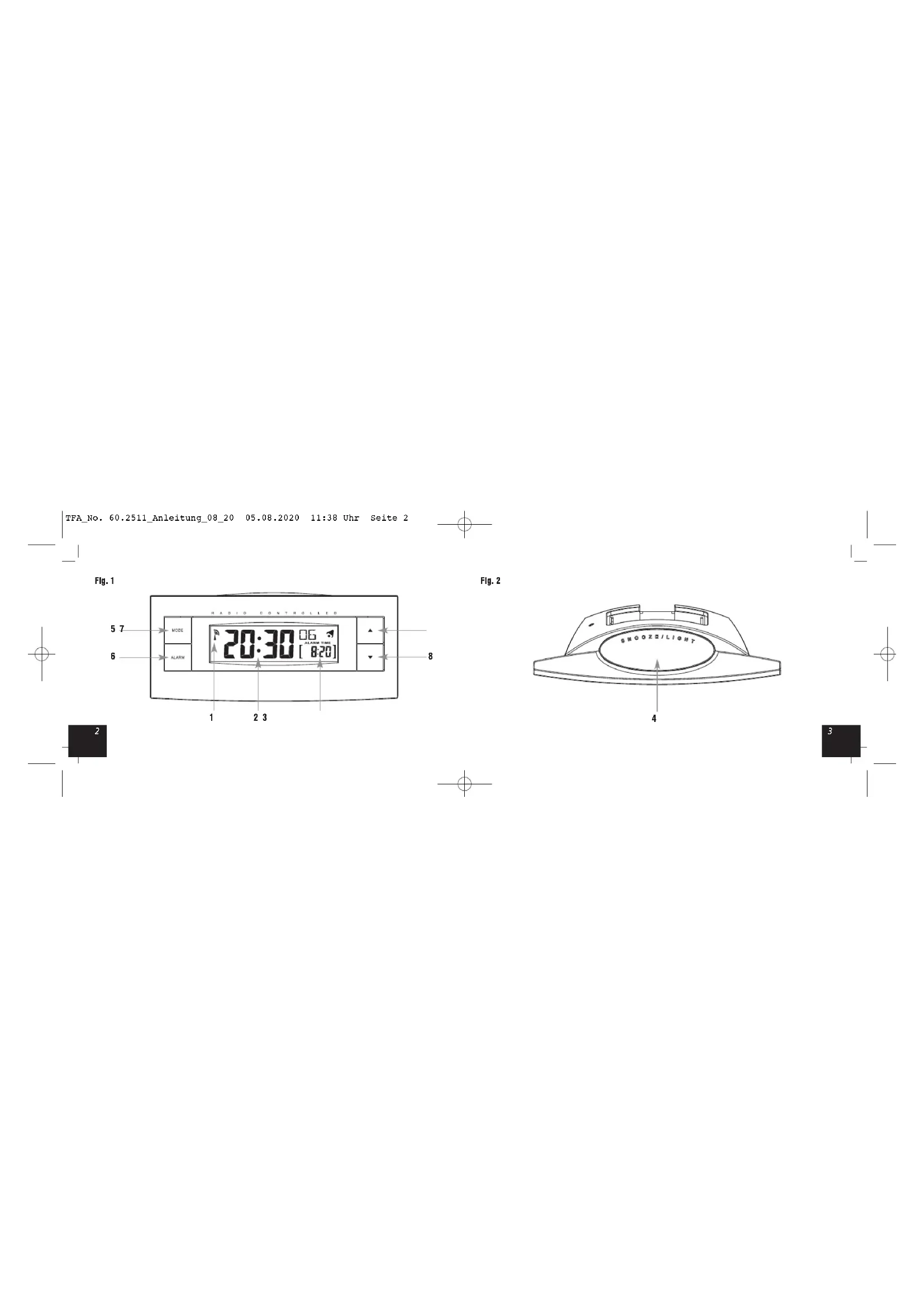

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 2

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 3

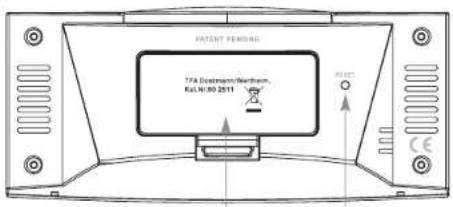

Fig. 3

PATENT PERSONS TFA Deutschen/Northern ECLN 90.2011 RIGHT

10 9

Funk-Wecker

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten
2. Lesen Sie sich bitte die Bedienungsanleitung genau durch.
   So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
3. Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräles und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
4. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
5. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
6. Beachten Sie besonders die Sicherheitshinweise!
   • Bewahren Sie diese Bedienungsanleitung gut auf!

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 4

Funk-Wecker

2. Lieferumfang

• Funkwecker
  • Bedienungsanleitung
• Batterien

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit
• Zeitzone und manuelle Einstellmöglichkeit
• Weckalarm mit Snooze-Funktion
  • Anzeige von Wochentag und Datum
  • Hintergrundbeleuchtung

6

Funk-Wecker

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 5

Funk-Wecker

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausge- tauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Vor Feuchtigkeit schützen.

Funk-Wecker

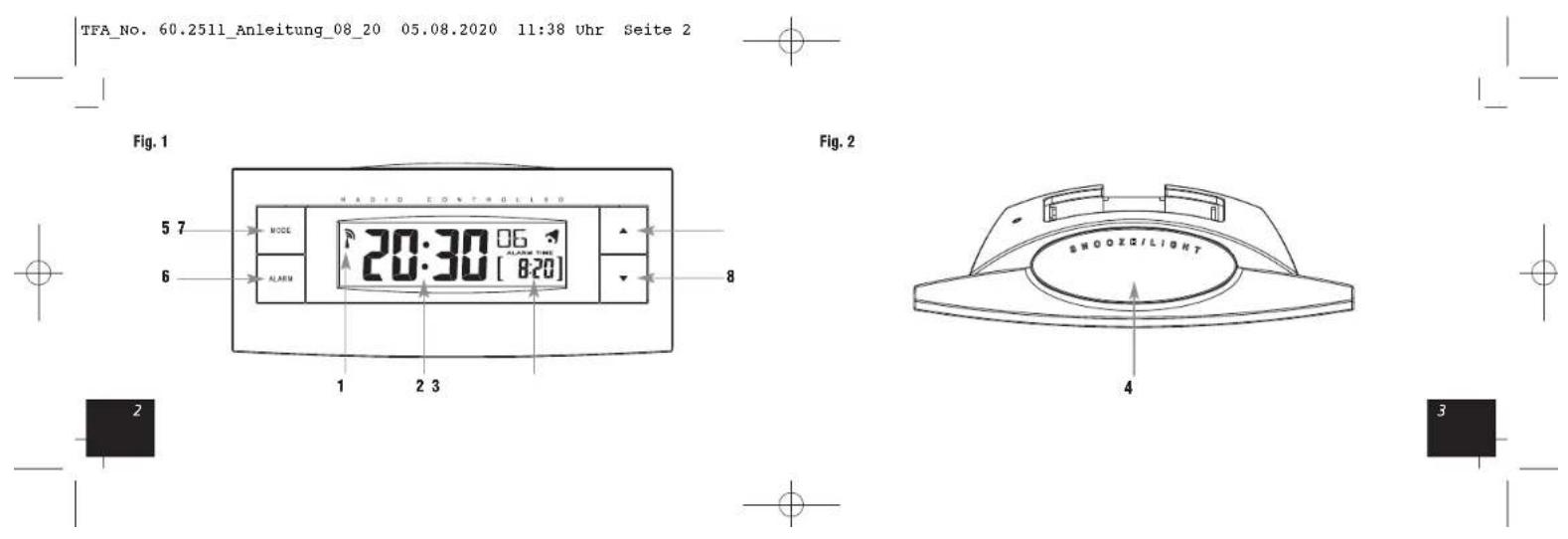

5. Bestandteile LCD-Anzeige

1. Funksignal
2. Uhrzeit mit Sekunden / Datum mit Wochentag
3. Alarm mit Alarmsymbol

Taslen

1. SNOOZE/LIGHT Taste 5. MODE Taste
2. ALARM Taste

3. ▼ Taste

4. ALARM Taste

5. ▲ Taste
6. ▼ Taste
7. RESET Taste

Gehäuse

1. Batteriefach

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 6

Funk-Wecker

6. Inbetriebnahme

• Öffnen Sie das Batteriefach und legen Sie die beigefügten Batterien (2 x 1,5 V AAA) in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.
• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-5 Minuten empfangen wurde, wird die funkgesteuerte Zeit angezeigt und das DCF-Empfangszeichen bleibt ständig im LCD stehen. Die Funkuhr empfängt automatisch jeden Tag um 2:00 und 3:00 morgens ein Funksignal
• Sollte kein Empfang möglich sein, verschwindet das DCF-Empfangszeichen und die Uhr startet um 4:00 und 5:00 morgens weitere Empfangsversuche.
• Sie können die Initialisierung auch manuell starten.
• Drücken und halten Sie die ▼ und ▲ Taste gleichzeitig.
• Ein kurzer Signalton ertönt und das DCF-Empfangszeichen blinkt.

Funk-Wecker

• Sollte kein Empfang möglich sein, verschwindet das DCF-Empfangszeichen und die Uhr startet in den nächsten 3 Stunden (3 mal) jeweils einen Empfangsversuch.
• Drücken und halten Sie die ▼ und ▲ Taste gleichzeitig, beenden Sie die Initialisierung und das DCF-Empfangssymbol verschwindet.
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe: Manuelle Einstellung von Uhrzeit und Kalender).

Empfang der Funkzeit:

Die Zeitübertragung erfolgt von einer Cäslum Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihr Funkwecker empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an.

10

11

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 7

Funk-Wecker

Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint "DST" auf dem Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normafall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bittle beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

- Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

Funk-Wecker

- Sobald der Wecker das Funksignal empfangen hat, können Sie die Weckzeit einstellen (siehe: Einstellung des Weckalarms).

7. Bedienung

• Wichtig: Während des Empfangs des Funksignals ist eine Bedienung der Tasten nicht möglich.
• Während der Bedienung werden alle erfolgreichen Eingaben mit einem kurzen Plepton quittiert.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.
• Halten Sie die ▼ und ▲ Taste Im Einstellmodus gedrückt, gelangen Sie in den Schnellauf.
• Mit der MODE Taste können Sie zwischen Uhrzeit und Datum mit Wochentag wechseln

7.1 Manuelle Einstellung von Uhrzeit und Kalender

• Drücken und halten Sie die MODE Taste im Normalmodus.
  • Das Zeitsystem (24 hr) blinkt.

12

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 8

Funk-Wecker

• Sie können nun mit der ▼ oder ▲ Taste zwischen dem 12-Stunden (PM oder AM erscheinen im Display) oder dem 24-Stunden-Zeitsystem auswählen.
• Bestätigen Sie mit der MODE Taste.
• Die Stundenanzeige fängt an zu blinken und Sie können mit der ▼ oder ▲ Taste die Stunden einstellen.
• Drücken Sie die MODE Taste und Sie können nun nacheinander die Minuten. Sekunden, das Jahr, den Monat, den Tag, die Zeitzone und die Sprache für den Wochentag ansteuern und mit der ▼ oder ▲ Taste einstellen.
• Bestätigen Sie mit der MODE Taste.
• Bei erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit überschrieben.

7.2 Auswahl der Sprache für den Wochentag

- Sprachkennzeichen: Deutsch (GE), Französisch (FR), Spanisch (ES), Italienisch (IT), Niederländisch (NE), Dänisch (DA), Russisch (RU) und Englisch (EN).

Funk-Wecker

7.3 Einstellung der Zeitzone

• Die Zeitzoneneinstellung wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. 1= eine Stunde später).
• Im Einstellungsmodus blinkt im Display 00.
• Sie können mit der ▼ oder ▲ Taste die Zeitzone (+12/-12) einstellen.

7.4 Einstellung des Weckalarms

• Drücken und halten Sie die ALARM Taste.
  • Die Stundenanzeige blinkt.
• Stellen Sie mit der ▼ und ▲ Taste die gewünschte Zeit ein.
• Bestätigen Sie mit der ALARM Taste.
  • Geben Sie auf gleiche Weise die Minuten ein.
• Bestätigen Sie mit der ALARM Taste.

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 9

Funk-Wecker

• Drücken Sie die ALARM Taste noch einmal.
• Das Alarmsymbol erscheint im Display und der Alarm ist aktiviert.
• Wenn der Wecker klingelt, blinkt das Alarmsymbol.
• Beenden Sie den Alarm mit jeder beliebigen Taste.
  • Die Snooze-Funktion lösen Sie mit der SÑOOZE/LIGHT Taste.
  • 7z blinkt und der Alarmton wird für 5 Minuten unterbrochen.
• Sie können die Sponze-Funktion bis zu 7 mal aktivieren.
• Zum Aktivieren/Deaktivieren der Alarmfunktion, drücken Sie die AL ARM Taste.
  • Das Symbol erscheint/verschwindet im Display.

8. Beleuchtung

• Drücken Sie die SNOOZE/LIGHT Taste.
• Die Displaybeleuchtung wird für 5 Sekunden aktiviert.

16

Funk-Wecker

9. RESET Funktion

- Drücken Sie mit einem spitzen Gegenstand die RESET Taste, wenn das Gerät nicht einwandfrei funktioniert.

10. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

10.1 Batteriewechsel

• Sobald die Anzeige schwächer wird, wechseln Sie bitte die Batterien.
• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.
  • Schließen Sie das Batteriefach wieder.

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 10

Funk-Wecker

11. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Batterien polrichtig einlegen

→ Batterien wechseln

Kein DCF Empfang

→ Drücken und halten Sie die ▼ und ▲ Taste gleichzeitig um Empfangsversuch auszulösen
→ Anderen Aufstellort für das Gerät wählen
→ Empfangsversuch in der N
→ Beseitigen der Störquellen
→ Neunbetriebnahme des Gerätes gemäß Anleitung
→ Uhrzeit manuell einstellen

Funk-Wecker

Unkorrekte Anzeige → Batterien wechseln

→ RESET Knopf auf der Rückseite mit einem spitzen Gegenstand drücken

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

12. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

18

19

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 11

Funk-Wecker

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

Funk-Wecker

1. Technische Daten

Spannungsversorgung: Batterien 2 x 1.5 V AAA

Gehäusemaße: 128 x 43 x 55 mm

Gewicht: 83 g (nur das Gerät)

20

21

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 12

Funk-Wecker

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprachen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung gaßendert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3163 der Richtlinie 80.2511 entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.ha-bustmann.de/servico/duv/nidabs/ce

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland

08/20

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 13

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 14

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 15

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 16

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 17

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 18

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 19

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 20

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germany

08/20

Réveil radio-piloté

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 21

Réveil radio-piloté

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 22

Réveil radio-piloté

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 23

Réveil radio-piloté

6. Mise en service

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 24

Réveil radio-piloté

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 25

Réveil radio-piloté

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 26

Réveil radio-piloté

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 27

Réveil radio-piloté

11. Dépannage

Problème Solution

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 28

Réveil radio-piloté

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Oltersberg 12, D-97877 Wertheim, Allamagne

08/20

54

55

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 29

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 30

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 31

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 32

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 33

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 34

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 35

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 36

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 37

E-Mail: [e-mail]

TFA Doslmann GmbH & Co.KG, Zum Ottarsberg 12, D-97877 Wertheim, Germania

08/20

Zendergestuurde alarmklok

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 38

Zendergestuurde alarmklok

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 39

Zendergestuurde alarmklok

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 40

Zendergestuurde alarmklok

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 41

Zendergestuurde alarmklok

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 42

Zendergestuurde alarmklok

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 43

Zendergestuurde alarmklok

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 44

Zendergestuurde alarmklok

Geen DCF ontvangst

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 45

Zendergestuurde alarmklok

13. Technische gegevens

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG. Zum Ottersberg 12, D-97877 Werthelm, Duitsland

88

08:20

89

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 46

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 47

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 48

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 49

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 50

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 51

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 52

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 53

TFA_No. 60.2511_Anleitung_08_20 05.08.2020 11:38 Uhr Seite 54

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Alemania

08/20

Funk-Wecker
