BEDIENUNGSANLEITUNG 60.2509 TFA

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 1

CE

Bedlenungsanleitung

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 2

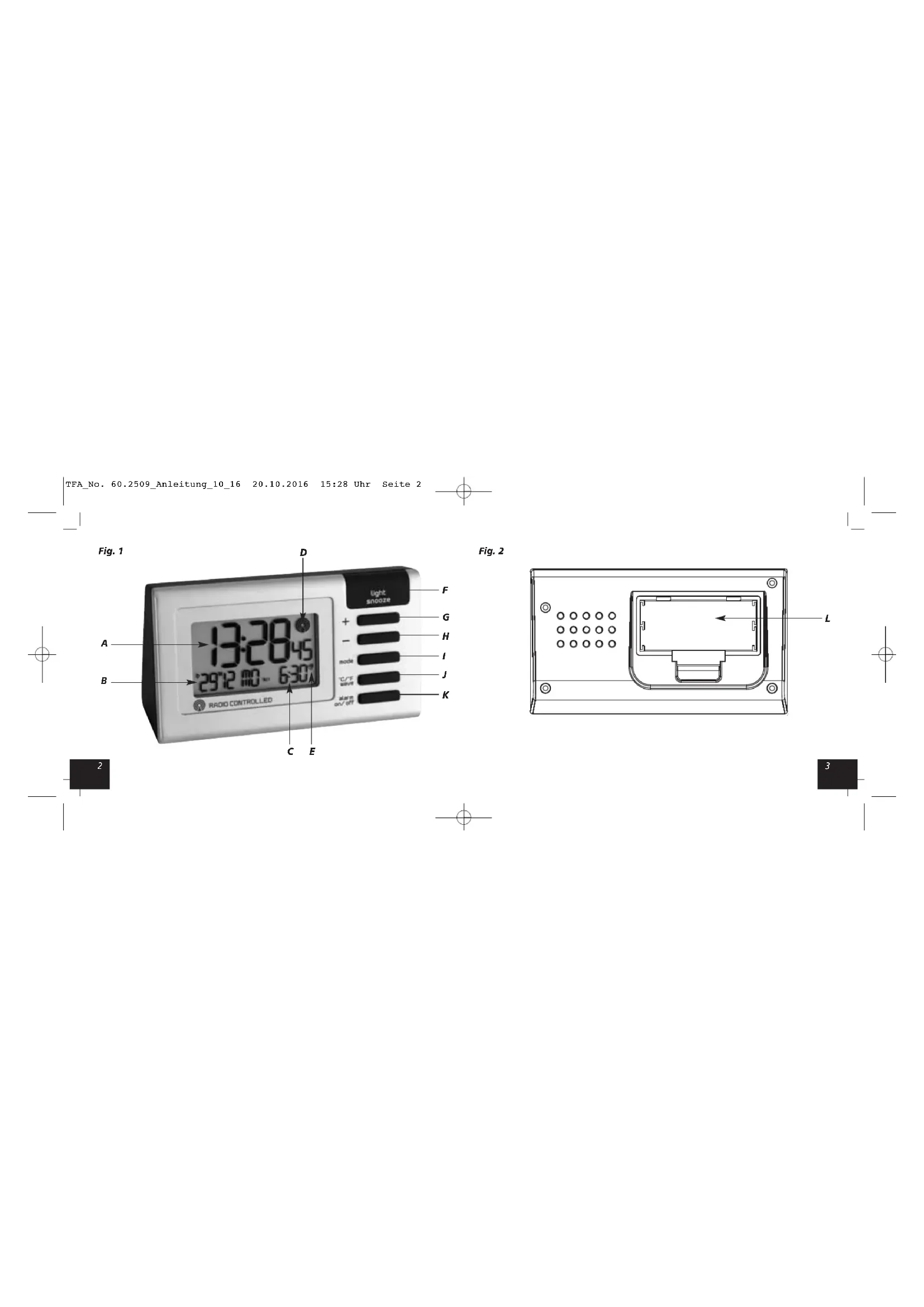

Fig. 1 A B D Light snooze + - node I J K C E 13:20:45 29:12 mo 6:30" RADIO CONTROLLED

Fig. 2

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 3

Funkwecker mit Temperatur

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Einsatzbereich und alle Vortelle Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit
- Mit Zeitzone und manueller Einstellmöglichkeit
- Weckalarm mit zwei Alarmzeiten
• Schlummerfunktion

Funkwecker mit Temperatur

• Anzeige von Wochentag und Datum
• Zweite Uhrzeit
- Innentemperatur
• Hintergrundbeleuchtung

3. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

- Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf. - Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 4

Funkwecker mit Temperatur

• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

4. Bestandteile

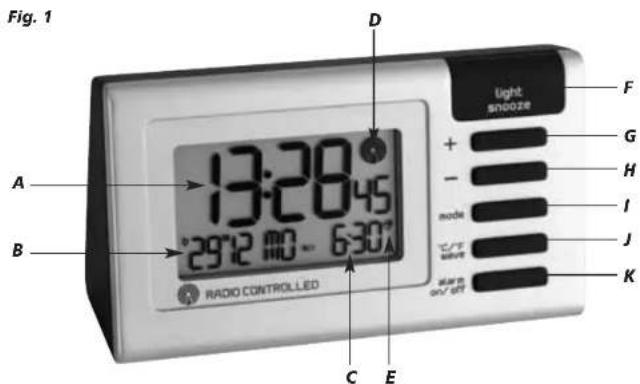

LCD-Anzeige (Fig. 1)

A: Uhrzeit
B: Datum mit Wochentag
C: Innentemperatur, Alarm 1, Alarm 2, Dualzeit

Funkwecker mit Temperatur

D: Funksignal
E: Alarmsymbol
B: Tasten (Fig. 1)
F : light/snooze Taste
G: + Taste
H: - Taste
I:mode Taste
J : °C/°F wave Taste
K : alarm/on/off Taste

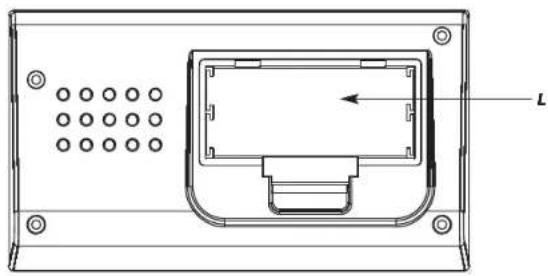

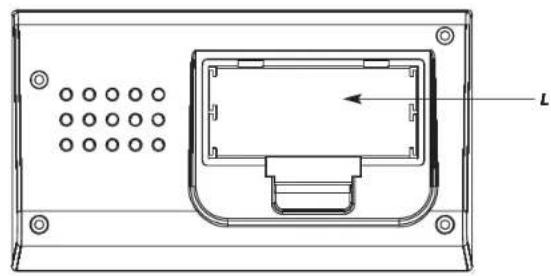

C: Gehäuse (Fig. 2)
L: Batteriefach

5. Inbetriebnahme

• Öffnen Sie das Batteriefach und entfernen Sie den Batterieunterbrechungsstreifen.
• Ein kurzer Signalton ertönt und es werden alle LCD Segmente für 2 Sekunden angezeigt.

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 5

Funkwecker mit Temperatur

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-5 Minuten empfangen wurde, wird die funkgesteuerte Zeit angezeigt und das DCF-Empfangszeichen bleibt ständig im LCD stehen. Die Uhrzeit aktualisiert sich jede Stunde.
• Während der Sommerzeit erscheint „S“ auf dem Display.
• Sollte kein Zeitcode empfangen worden sein, aktivieren Sie den Empfang manuell, indem Sie die °C/°F wave Taste 3 Sec. gedrückt halten.
  • Die Funksignal- Anzeige zeigt gleichzeitig die Empfangstärke an:

Normale Empfangsstärke

▲ Schwaches Funksignal

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungs-distanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellung von Uhrzeit und Kalender).

Funkwecker mit Temperatur

Empfang der Funkzeit DCF

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihr Funkwecker empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 6

Funkwecker mit Temperatur

- Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

6. Bedienung

6.1 Manuelle Einstellung von Uhrzeit und Kalender

• Halten Sie die mode Taste im Normalmodus (Zeit/Temperaturanzeige) für drei Sekunden gedrückt.
• Die Stundenanzeige fängt an zu blinken und Sie können mit der + oder – Taste die Stunden einstellen.
• Halten Sie die + oder – Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Mit der mode Taste können Sie nun nacheinander Minuten, Jahr, Monat und Datum auswählen und mit der + oder – Taste die gewünschten Werte einstellen.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 30 Sekunden keine Taste gedrückt wird.
• Bei erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit überschrieben.

Funkwecker mit Temperatur

- Mit der + Taste können Sie das 12- (PM/AM erscheinen im Display) oder 24-Stunden-Zeitsystem auswählen.

6.2 Spracheinstellung Wochentag

- Halten Sie die – Taste gedrückt. Das Sprachkennzeichen wechselt von einer Sprache zur anderen: Deutsch (GE), Italienisch (IT), Französisch (FR), Spanisch (SP), Niederländisch (DU), Schwedisch (SW) und Englisch (EN).

6.3 Einstellung °C/°F

• Wählen Sie gegebenenfalls mit der mode Taste die Temperaturanzeige aus.
• Mit der °C/°F wave Taste können Sie °C oder °F als Temperaturanzeige auswählen.

6.4 Einstellung Zeitzone

• Die Zeitzoneneinstellung wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF-Zeit unterscheidet.
• Halten Sie die + Taste im Normalmodus (Zeit/Temperaturanzeige) für drei Sekunden gedrückt.

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 7

Funkwecker mit Temperatur

• „F“ erscheint im Display.
• Halten Sie nun die mode Taste für drei Sekunden gedrückt.
• Die Stundenanzeige fängt an zu blinken und Sie können mit der + oder – Taste die Korrektur der Stunden zur DCF-Zeit vornehmen.
• Bestätigen Sie mit der mode Taste.

6.5 Einstellung des Weckalarms

- Wählen Sie mit der mode Taste die gewünschte Alarmfunktion aus:

- Alarm 1

- Alarm 2

• Stellen Sie die Weckzeit im jeweiligen Alarm-Modus ein.
• Drücken Sie die mode Taste für 3 sec.
  • Die Stundenanzeige blinkt.
• Stellen Sie mit der + oder – Taste die gewünschte Zeit ein.
• Bestätigen Sie mit der mode Taste.
• Geben Sie auf gleiche Weise die Minuten ein.
• Bestätigen Sie mit der mode Taste und der Alarm wird aktiviert.

Funkwecker mit Temperatur

• Um die jeweilige Alarm-Funktion zu aktivieren und zu deaktivieren, drücken Sie die alarm/on/off Taste.
  • , 1+ oder kein Alafnsymbol erscheint im Display.
• Wenn der Wecker klingelt, beenden Sie den Alarm mit der alarm/on/off Taste.
  • Die Snooze-Funktion lösen Sie mit der light/snooze Taste an der Oberseite aus.
  • Zz erscheint und der Alarmton wird für 4 Minuten unterbrochen.

6.6 Einstellung der Dualzeit

• Wählen Sie mit der mode Taste die Dualzeit aus.
• Drücken Sie die mode Taste dreimal.
  • DUAL TIME erscheint im Display.
• Halten Sie die mode Taste gedrückt.
  • Die Stundenanzeige blinkt.
• Stellen Sie mit der + oder – Taste die gewünschte Zeit ein.
• Bestätigen Sie mit der mode Taste.

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 8

Funkwecker mit Temperatur

- Geben Sie auf gleiche Weise die Minuten ein.

- Bestätigen Sie mit der mode Taste.

6.7 Beleuchtung

- Drücken Sie die light/snooze Taste

• Die Displaybeleuchtung erscheint für 5 Sekunden.

7. Pflege und Wartung

- Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

- Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

- Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

7.1 Batterlewechsel

• Sobald die Anzeige schwächer wird, wechseln Sie bitte die Batterien.
• Verwenden Sie zwei Alkaline Batterien 1,5 V AAA. Vergewissern Sie sich, dass die Batterien polrichtig eingelegt sind.

Funkwecker mit Temperatur

8. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Batterien polrichtig einlegen

→ Batterien wechseln

Kein DCF Empfang → °C/°F wave Taste gedrückt halten und Empfangsversuch auslösen

→ Empfangsversuch in der Nacht abwarten
→ Anderen Aufstellort für das Gerät wählen
→ Uhrzeit manuell einstellen
→ Beseitigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Anleitung

Unkorrekte Anzeige → Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

TFA_No. 60.2509_Anleitung_10_16 20.10.2016 15:28 Uhr Seite 9

Funkwecker mit Temperatur

9. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

Funkwecker mit Temperatur

10. Technische Daten

Messbereich: 0...+50 °C / +32...+122 °F

Spannungsversorgung: 2 x 1,5 V AAA Batterien (inklusive)

Gehäusemaße: 110 x 45 x 62 mm

Gewicht: 107 (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.2509 der Richtlinie 2014/53/EU entspricht. Der vollständige Text dar EU-Konformitätserklärung ist unter der folgenden Internaladresse verfügbar;

www.tfa-dostmann.de

E-Mail: [e-mail]
TFA Dostmann GmbH & Co.KG, Zum Ottlersberg 12, D-97877 Wertheim, Deutschland 10/16
