BEDIENUNGSANLEITUNG PKT23E KENWOOD

Vielen Dank, dass Sie für ihre PMR446-Anwendungen KENWOOD gewählt haben.

These Bedienungsanleitung behandelt nur die grundlegende Bedienung Ihres PMR446 (Private Mobile Radio). Fragen Sie ihren Handler nach Informationen über individuelle Zusammenfunktionen, mit denen Ihr Radio ausgestattet sein kann.

BETRIEBSBEDINGUNGEN

Offenes Gelände (keine Hindernisse): Bis 9,0 km

Hinweis: Der oben genannte Bereich basiert auf Feldversuchen und kann je nach ihren Betriebsbedingungen und ihrer individuellen Transceiver variieren.

HINWEISE AN DEN BENUTZER

Überlassen Sie die Reparatur dem Fachmann.

Sicherheit: Der Betreiber soll über allgemeine Gefahren im Zusammenhang mit dem Betrieb von Sendeempfängern aufgeklart sein.

Dieses Gerät erfüllt die grundlegenden Anforderungen der Direktive 1999/5/EG.

Entsorgung von bebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall behandelt werden harf.

Die betreffenden Produkte müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden.

Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben. Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit.

Zur Bechtung: Das Zeichen "Pb" unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthalt.

Firmware Copyrights

Eigentümerin der Urheberrechte an in Speichern von KENWOOD-Produkten eingebetteter Firmware ist die JVC KENWOOD Corporation.

VORSICHTSMASSREGELN

Laden Sie Transceiver und Akku nicht in nassem Zustand.
- Achten Sie darauf, dass keine metallischen Objekte zwischen Transceiver und Akku geraten.
- Verwenden Sie nur von KENWOOD empfohlenes Zubehör.
- Wenn ein Teil des Transceivers beschädigt ist, berühren Sie nicht die beschädigten Teile.
- Reduzieren Sie beim Anschluss von Kopfhörern oder einer Sprechgarnitur die Lautstärke des Transceivers. Beachten Sie auch, dass sich beim Ausschalten der Rauschspere (Squelch) die Lautstärke ändern kann.
- Legen Sie nicht das Kabel des Clipmikrofons mit dem Ohrhörer/Halter um ihren Hals, während Sie in der Nähe von Maschinen sind, in denen sich das Kabel verfangen könnte.
- Legen Sie den Transceiver nicht auf einer instabilen Fläche ab. Wenn der Transceiver wegen Herunterfallen oder starker Erschüttungen ein-/ausschaltet, können die Lautstärke und Kanalkonfi gurationen darüber gesetzt werden.
- Achten Sie darauf, sich mit dem Ende der Antenne nicht am Auge zu verletzen.
- Den Transceiver nicht in Wasser tauchen.
- Schalten Sie den Transceiver zum Anschluss von Zubehör immer aus.
- Das Gerät wird am Ladegerät vom Netz getrennt. Sorgen Sie dazu, dass der Netzstecker gut zugänglich ist.
- Bei der Entsorgung der Batterien sind die anwendbaren gesetzlichen Vorschriften und örtlichen Bestimmungen Ihres Landes bzw. Ihrer Region einzuhalten.
- Wenn ein handelsüblicher Halsriemen verwendet wird, achten Sie darauf, dass sich der Halsriemen nicht in Maschinenteilen den Nähe verfüngt.

Schalten Sie den Transceiver an diesen Orten aus:

• In explosionsfähiger Atmosphäre (entzündliches Gas, Staubpartikel, Metallpulver, Holzstaub usw.).
• Beim Tanken und beim Aufenthalt an Tankstellen.
• An Orten, an denen Explosionsgefahr besteht oder Sprengarbeiten staatfi nden.
• Im Flugzeug. (Ein etwaiger Einsatz des Transceiversarf nur auf Anordnung und nach Weisung der Besatzung erfolgen.)
• Überall Dort, wo Schilder usw. zum Ausschalten von Funkgeräten auffordern, u. a. in medizinischen Einrichtungen.
• In der Höhe von Personen mit Herzschrittmacher.

VORSICHT

Modifi zieren Sie den Transceiver nicht.
- Legen Sie den Transceiver während der Fahrt nicht auf oder in die Höhe von Airbags. Wenn der Airbag auslõst, kann der Transceiver zum Geschoss werden und den Fahrer oder Mitfahrer treffen.
- Berühren Sie beim Senden nicht den Antennenanschluss, und senden Sie nicht, wenn an der Antennenabdeckung Metall freiiegt. Es besteht Gefahr, dass Sie sich eine Hochfrequenzverbrennung zuziehen.
- Wenn vom Transceiver eine ungewöhnliche Geruch- oder Rauchentwicklung ausgeht, schalten Sie den Transceiver(sofort aus, entnahme den Akku und wenden sichitte an ihren KENWOOD- Handler.
- Der Gebrauch des Transceivers während der Fahrt kann gegen die Straβenverkehrsordnung verstoßen. Prüfen und beachten Sie die verkehrsrechtlichen Vorschriften in Ihr Gebiet.
- Setzen Sie den Transceiver keiner extremen Hitze oder Kälte aus.
- Tragen Sie den Akku (oder das Batterie-Leergehause) nicht mit Metallgegenständen, da darauf die Batteriekontakte kurzgeschlossen werden können.
- Explosionsgefahr, wenn der Akku falsch ersetzt wird; nur mit Akkus des gleichen Typs ersetzen.
- Wenn der Transceiver in Bereichen mit trockener Umgebungsluft eingesetzt wird, können sich leicht elektrische Ladungen aufbauen (statische Elektrizität). Wenn bei solchen Bedingungen ein Ohrhörer als Zubehör eingesetzt wird, besteht die Möglichkeit, dass darüber ein Stromschlag vom Transceiver zum Ohr übertragen wird. Verwenden Sie nicht Ohrhörer/Mikrofonzubehörteile in Bereichen, wo leicht statische Elektrizität erzeugt wird.
- Überprüfen Sie bei der Anbringung einer handelsüblichen Halteschlaufe, dass diese strapazierfähig ist. Schwingen Sie den Sendeempfänger niemals am Band hin und her; Sie konnten damit unbeabsichtigt eine andere Person mit dem Gerät treffen und verletzen.

Information zum Akku:

Der Akku enthalt entfl ammbare Stoffe wie z. B. organisches Lösungsmittel. Bei falscher Handhabung kann der Akku bersten und Feuer fangen oder extreme Hitze freiisetzen, in seiner Leistungsfähigkeit nachlassen oder andere Schäden entwickeln. Beachten Sieitte insbesondere diese Hinweise, welche Behandlung sich verbietet.

GEFAHR

- Den Akku nicht zerlegen oder reparieren!

Der Akku verfügt über eine Sicherheitsfunktion und eine Schutzschaltung. Wenn diese defekt sind oder außer Kraft gesetzt werden, kann der Akku Hitze und Rauch entwickeln, bersten und Feuer fangen.

Den Akku nicht kurzschreiben!

Der Pluspol (+) und der Minuspol (-))dürfen nicht durch einen Metallgegenstand (wie z. B. einer Buroklammer oder einem Stück Draht) miteinander verbunden werden. Tragen oder verwahrens Sied den Akku darum nicht in Behältern zusammen mit metallischen Gegenständen (Werkzeug, Metalschmuck, Haarklammern usw.). In einem kurzgeschlossenen Akku fl ießt ein hoher Strom, und der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen. Der überbrückende Metallgegenstand wird außerdem heiß.

- Den Akku nicht verbrennen oder hohen Temperaturen aussetzen!

Wenn der Isolierkörper schmilzt, wird die Gasentlüftung oder die Sicherheitseinrichtung beschädigt oder der Elektrolyt entzündet. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Den Akku nicht in der Nähe von offenen Flammen, Öfen oder anderen Hitzequellen (Orten, an denen Temperaturen über 60^ entstehen) gebrauchen oder lagern!

Wenn durch die Hitze der Polymerseparator schmilzt, können die einzeln Zellen intern einen Kurzschluss entwickeln, und der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

Die Batterie nicht in Wasser tauchen oder anderweitig Nass werden{laffen!

Wenn die Schutzschaltung des Akkus defekt ist, kann der Akku überlagen, und es zu einer unerwarteten chemische Reaktion kommt. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Den Akku nicht in der Nähe offener Flammen oder unter direkter Sonneneinstrahlung laden!

Wenn die Schutzschaltung des Akkus defekt ist, kann der Akku überladen, und es zu einer unerwarteten chemische Reaktion kommt. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Nur das vorgeschriebene Ladegerät verwenden und die Ladevorschrift beachten!

Wenn der Akku unvorschriftsmäßig (unter zu hoher Temperatur, mit zu hoher Spannung oder zu hohem Strom oder in einem ungeeigneten Ladegerät) geladen wird, kann es zur Überladung oder zu einer unerwarteten chemischen Reaktion kommt. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Den Akku nicht anstehen, anschlagen oder zertreten!

Der Akku kann brechen oder deformiert werden, es entsteht ein Kurzschluss. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Den Akku vor Erschütterung bewahren und nicht werfen!

Durch starke Stöbe oder Erschütterungen kann der Akku undicht werden, Hitze oder Rauch entwickeln und bersten oder Feuer fangen. Wenn die Schutzschaltung des Akkus defekt ist, kann der Akku überlagen, und es zu einer unerwarteten chemische Reaktion kommt. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Ein defekten Akku nicht mehr gebrauchen!

Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Nicht direkt am Akku schweißen!

Wenn der Isolierkorper schmilzt, wird die Gasentlüftung oder die Sicherheitseinrichtung beschädigt. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Batteriepolarität nicht umkehren (Pole nicht vertauschen)!

Beim Laden eines Akkus mit falscher Polarität kann eine unerwartete chemische Reaktion auftreten. In manchen Fälle fließt beim Entladen dann ein unerwartet hoher Strom. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Den Akku nicht mit verkehrter Polarität laden oder einsetzen!

Der Akku besitzt einen Pluspol und einen Minuspol. Wenn sich der Akku nicht ohne weiteres in das Lade- bzw. Arbeitsgerät einsetzen lassst, wenden Sie keine Gewalt an, sondern überprüfen Sie die Polarität. Wenn der Akku mit verkehrten Polen in das Ladegerät eingesetzt wird, wird er falsch geladen, und es kommt zu einer unerwarteten chemischen Reaktion. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

GEFAHR

- Einen geborstenen und auslaufenden Akku nicht berühren!

Wenn Elektrolytfl üssigkeit aus dem Akku in die Augen gelangt, spülen Sie die Augen umgehend mit klarem Wasser. Die Augen damit nicht reiben. Suchen Sie sofort ein Krankenhaus auf. Wenn die Verletzung nicht behandelt wird, konnen bleibende Augenschäden die Folge sein.

WARNING

Die vorgeschriebene Ladezeit nicht überschreiben!

Wenn der Akku nach der vorgeschriebenen Zeit nicht die volle Ladung erreicht hat, beenden Sie den Ladevorgang. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Den Akku nicht in die Mikrowelle oder einen Hochdruckbehälter geben!

Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

- Geborstene und auslaufende Akkus von Flammen fernhalten!

Entfernen Sie einen Akku, der auslauft (oder einen unangenehmen Geruch absondert), sofort von Orten mit Feuergefahr. Der auslaufende Elektrolyt fängt sehr leicht Feuer und kann dazu führen, dass der Akku in Rauch oder Flammen aufgeht.

- Keinen Akku einsetzen, der irgendwelche Auffälligkeiten zeigt!

Nehmen Sie einen Akku, der auffällig riecht, verfürbt zu sein scheint, deformiert oder sonst in irgendiner Weise Auffälligkeiten zeigt, aus dem Ladegerät bzw. Arbeitsgerät und vollständig aus dem Gebrauch. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

INHALT

AUSPACKEN UND PRUFEN DER AUSRUSTUNG 1
VORBEREITUNGEN 2
EINFUHRUNG 7
GRUNDLEGENDE BEDIENUNG 9
STIMMGESTEUERTES SENDEN (VOX) 12
PROGRAMMIERBARE ZUSATZFUNKTIONEN 13

AUSPACKEN UND PRÜFEN DER AUSRÜSTUNG

Packen Sie den Transceiver vorsichtig aus. Falls nachstehend angeführte Teile fehlen oder beschädigt sind, reklamieren Sie diesen Umstanditte umgehend beim Spediteur.

MITGELIEFERTES ZUBEHÖR

• Akkuladegerät (KSC-44CR)/ Netzadapter (KSC-44SL) .....1
  Lithium-lonen-Akku (KNB-71L) 1
  Gurtelclip (KBH-20) 1
• Schraube (M3 x 6 mm mit Unterlegscheibe) .....2
  Bedienungsanleitung 2

Hinweis: Siehe "VORBEREITUNGEN" für zusätzliche Einbauvorschriften.

VORBEREITUNGEN

LADEN DES AKKUS

Der Akku ist workseitig nicht aufgeladen; er muss vor dem Gebrauch geladen werden. Die durchschnittliche Akkulebensdauer (berechnet unter der Verwendung von 5% Sendedauer, 5% Empfangsdauer und 90% Standbydauer) beträgt 15 Stunden.

Hinweis:

Die Umgebungstemperatur sollte während des Ladevorgangs zwischen 0^ und 40^ liegen. Wenn der Ladevorgang außerhalb theses Bereichs erfolgt, kann der Akku eventuell nicht vollständig geladen werden.
Die Lebensdauer des Akkus ist erschöpft, wenn seine Betriebszeit selbst bei vollständiger und korrekter Aufl adung (etwa 500 Zyklen) merklich nachlässt. Ersetzen Sie den Akku.
Wenn der Transceiver mit einem Lithium-lonen-Akku bei einer Umgebungstemperatur bei etwa 0^ betrieben wird, kann die Betriebsdauer verstürt werden.

ACHTUNG: Schalten Sie einen Transceiver mit Akku vor dem Laden AUS.

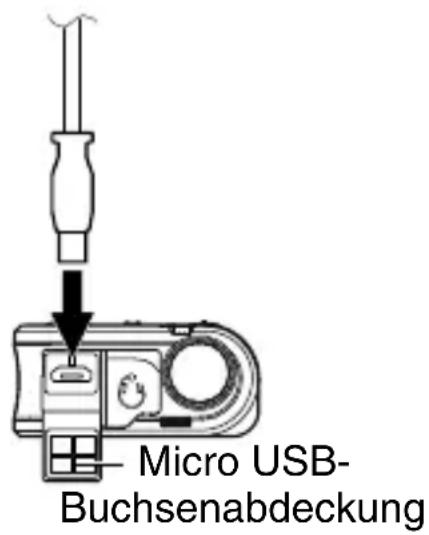

Laden mit einem USB-Kabel

• Verwenden Sie ein im Fachhandel erhältliches USB-Kabel (Micro USB, Typ B).
• Laden Sie den Transceiver über einen PC oder einen handelsüblichen Netzadapter.

1 Stecken Sie das USB-Kabel (Typ B) in die Micro-USB-Buchse.
2 Schlieben Sie das USB-Kabel an Ihrem PC oder Netzadapter an.

Das LED-Anzeigelampchen leuchtet blau.
Der Transceiver schaltet automatisch AUS.

3 Wenn der Ladevorgang fertig ist, erlischt das LED-Anzeigelampchen.

• Es dauert ca. 4 Stunden, um den Akku vollständig aufzuladen.

Hinweis:

Verwenden Sie ein USB-Kabel, das kürzer als 3 Meter ist.
Wir empfehlen die Verwendung eines kurzen USB-Kabels (mit niedrigem Verlust) zum Laden.

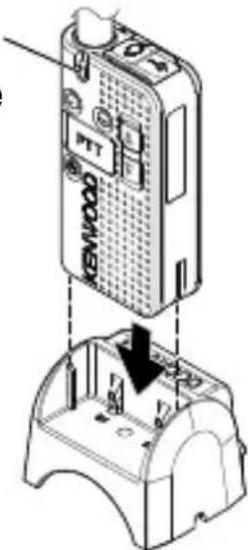

Laden mit dem Ladegerät KSC-44CR

1 Stecken Sie das Kabel des Netzadapters in die Buchse an der Unterseite des Ladegeräts.
2 SchlieBen Sie den Netzadapter an eine Steckdose an.
3 Setzen Sie einen Transceiver mit Akku in den Ladeschacht des Ladegerats ein.

• Stellen Sie sicher, dass die metallischen Kontakte des Transceivers genau zu den Ladeanschluss passen.
  Das LED-Anzeigelampchen leuchtet blau.

4 Wenn der Ladevorgang fertig ist, erlischt das LED-Anzeigelampchen. Entnehmen Sie den Transceiver aus dem Ladeschacht des Ladegerats.

• Es dauert ca. 4 Stunden, um den Akku vollständig aufzuladen.
• Senden ist während des Aufl adens nicht möglich.
• Wenn das Ladegerät über einen längeren Zeitraum nicht benutzt wird, trennen Sie den Netzadapter von der Steckdose.

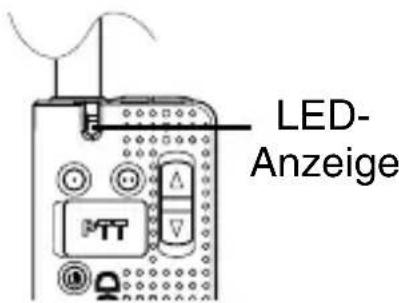

LED-Anzeige

ERSETZEN DES AKKUS

Ersetzen Sie einen verbrauchten Akku durch einen neuen vom Typ KNB-71L.

VORSICHT

Den Akku nicht zerlegen.
Befolgen Sie bei der Entsorgung von Akkus alle örtlich geltenden Gesetze.

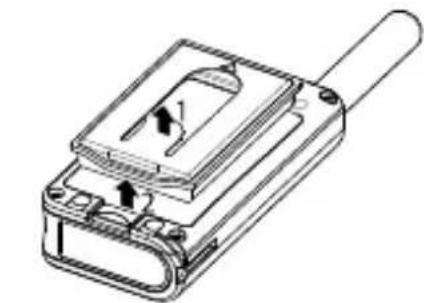

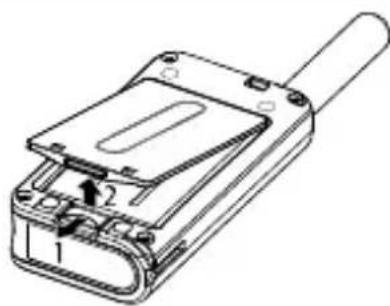

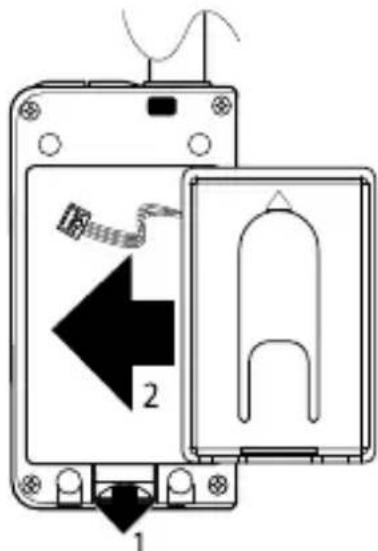

1 Ziehen Sie den Akku-Losehebel und nehmen Sie dann den Batteriefachdeckel vom Transceiver ab.

• Bei Verwendung des Gurtelclips (Seite 6) stellen Sie sicher, diesen vor dem Entfernen des Batteriefachdeckels abzunehmen.

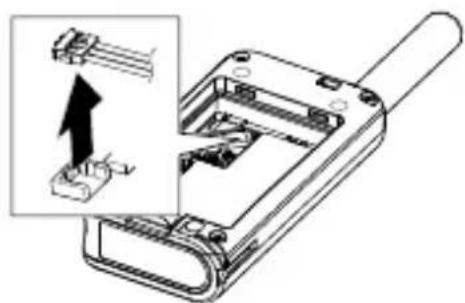

2 Heben Sie den Akku und seine Verpackung vom Transceiver ab.

• Hebien Sie das Akkukabel an undziehen Sie den Stecker von der Leiterplattenklemme ab.

3 Nehmen Sie den alten Akku aus der Verpackung und setzen Sie den neuen Akku ein.

• Führn Sie das Akkukabel durch die Öffnung in der Verpackung.

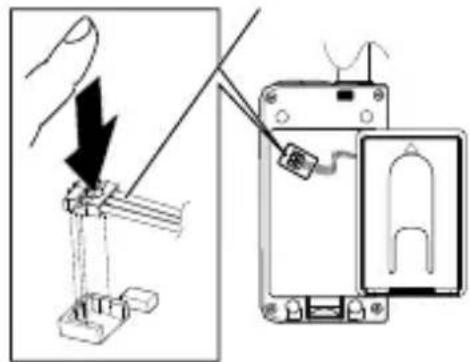

4 Setzen Sie den Stecker des neuen Akkus in die Leiterplattenklemme, indem Sieihn eindrücken.

• Richten Sie den Stecker richtig aus und drückenihn senkrecht ein.

5 Ziehen Sie den Akku-Lösehebel und setzen Sie dann den Akku in der wichtigen Position ein.

• Wenn der Akku-Losehebel nicht zurückgezogen wird, ist der Akku falsch ausgerichtet.

6 Setzen Sie den Batteriefachdeckel wieder über den Akku.

• Stellen Sie sicher, dass der Akku-Losehebel den Deckel sichert.

Rotes Kabel (rechte Seite)

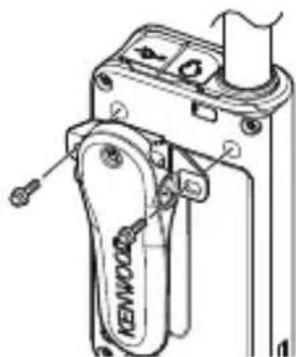

ANBRINGEN DES GÜRTELCLIPS

Falls erforderlich bringen Sie den Gurtelclip mit Hilfe der zwei mitgelieferten M3 x 6 mm-Schrauben (mit Unterlegscheiben) an.

Hinweis: Wenn der Gurtelclip nicht installiert ist, kann sein Einbaupunkt bei kontinuierlicher Übertragung oder beim Belassen in einer—heißen Umgebung heiß werden.

VORSICHT

Verwenden Sie beim Anbringen des Gurtelclips keinen Kleber, der zur Verhinderung der Ablösung von Schrauben dient, Denn dadurch kann der Transceiver beschädigt werden. Der in diesen Klebern enthaltene Acrylsäureeister kann Risse an der Rückseite des Transceivers hervorrufen.

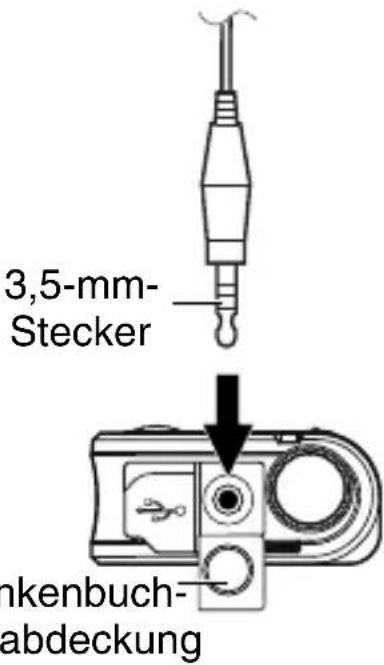

ANSCHLIESSEN EINES OHRHÖRERS/ MICROPHONE

Schließen Sie einen Ohrhörer/ ein Mikrofon an der Klinkenbuchse oben am Transceiver an.

Hinweis:

SchlieBen Sie immer einen Ohrhörer/ ein Mikrofon vollständig und fest an die Klinkenbuchse an. Wenn der Klinkenstecker eines Ohrhörers/ Mikrofons nicht vollständig eingesetzt wird, tritt ein Klinkenkontaktfehler auf, und es kann Rauschen verursacht werden.
Je nach der Muffenform eines Ohrhörer/Mikrofon-Steckerfußes kann es schwierig sein, den Einsteckzustand zu prufen. Vor der Verwendung des Funkgeräts bestätigten Sie die richtige Sende-/Empfangsfunktion mit einem Ohrhörer/Mikrofon.
Damit der Transceiver spritzwassergeschützt bleibt, muss die Klinkenbuchse abgedeckt bleiben.

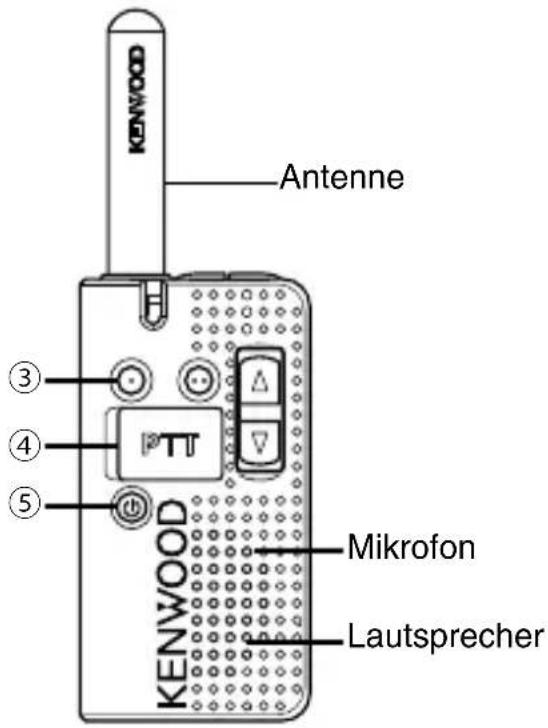

EINFUHRUNG

(1) 3,5 -mm-Klinkenbuchse

SchlieBen Sie den Ohrhörer/Mikrofon-Stecker an diese Buchse an.

② Micro-USB-Buchse (Typ B)

Schließen Sie ein USB-Kabel an diese Buchse an, um den Akku des Transceivers zu laden.

(3) PF-1-Taste

Drücken oder halten Sie diese Taste 1 Sekunde lang gedrückt, um die programmierbaren Funktionen zu aktivieren. Die Standardeinstellungen sind [Rufsignal] (drücken) und [Keine] (halten).

Fur Funktionsbeschreibungen und Einzelheiten zur Änderung der Funktion der Taste siehe "PROGRAMMIERBARE ZUSATZFUNKTIONEN" auf Seite 13.

Halten Sie diese Taste gedrückt und sprechen Sie zum Senden in das Mikrofon.

⑤ Ein/Aus-Schalter

Halten Sie den Schalter 1 Sekunde lang gedrück, um den Transceiver einzuschalten. Halten Sie den Schalter 2 Sekunden lang gedrück, um den Transceiver auszuschalten.

Drücken Sie diese Taste kurz, während der Transceiver eingeschaltet ist, um die Batterieststandanzeige zu aktivieren. Siehe Tabelle "BATTERIESTANDANZEIGE" auf Seite 11.

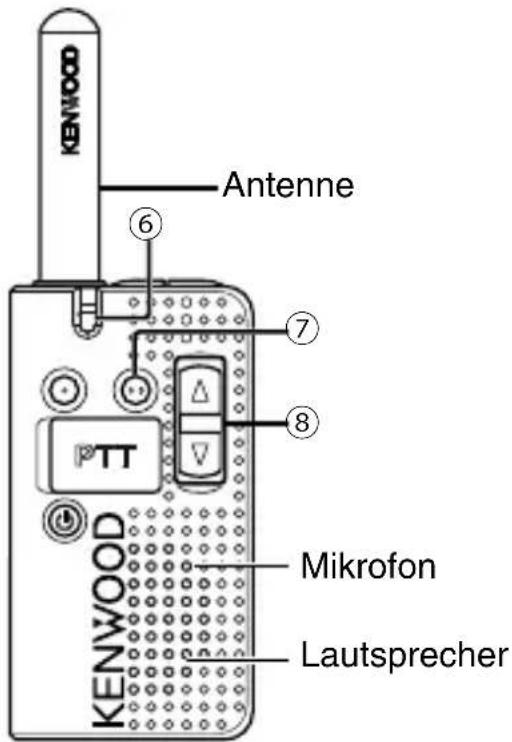

⑥ LED-Anzeige

Siehe Tabelle “STATUS DER LED-ANZEIGE” auf Seite 11.

(7) PF-2-Taste

Drücken Sie diese Taste, um die Funktion der Höher/ Niedriger-Tasten zwischen Lautstärkeeinstellung-Modus und Kanalwahl-Modus umzuschalten. Halten Sie diese Taste 1 Sekunde lang gedrückt, um die programmierbare Funktion zu aktivieren. Die Standardeinstellung ist [Monitor].

• Für Funktionsbeschreibungen und Einzelheiten zur Änderung der Funktion der Taste siehe "PROGRAMMIERBARE ZUSATZFUNKTIONEN" auf Seite 13.

(8) Höher/Niedriger-Tasten

Drücken Sie diese Tasten zum Einstellen der Lautstärke und zum Wechseln des Kanals.

• Drücken Sie die PF-2-Taste, um die Funktion der Höher/ Niedriger-Tasten zwischen Lautstärkeeinstellung-Modus und Kanalwahl-Modus umzuschalten.

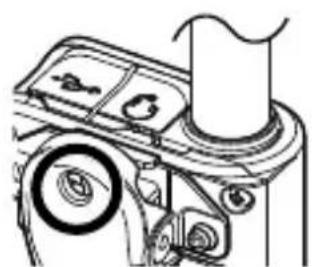

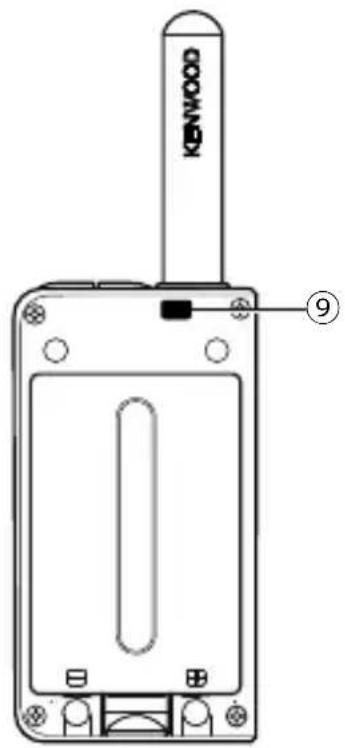

⑨ Riemenloch

Schließen Sie hier einen im Handel erhältlichen Riemen an.

• Bei Verwendung des Gürtelclips wird das Riemenloch abgedeckt und kann nicht verwendet werden. Verwenden Sie stattdessen das Riemenloch des Gürtelclips.

GRUNDLEGENDE BEDIENUNG

LEISTUNG UND LAUTSTARKE

1 Halten Sie den Ein/Aus-Schalter etwa 1 Sekunde lang gedrückt, um den den Transceiver einzuschalten.

• Ein Piepton ertont, und die LED-Anzeige blinkt mehrmals blau, wie in der Tabelle "BATTERIESTANDANZEIGE" auf Seite 11 beschrieben.
• Um auszuschalten, halten Sie die Ein/Aus-Taste 2 Sekunden lang gedrückt.

2 Im Lautstärkeeinstellung-Modus drücken Sie die Höher/ Niedriger-Tasten zum Einstellen der Lautstärke.

• Drücken Sie die als [Squelch Aus] programmierte Taste, um das Hintergrunddrauschen hörbar zu machen.
• Drücken Sie die PF-2-Taste, um zwischen Lautstärkeeinstellung-Modus und Kanalwahl-Modus umzuschalten.

SENDEN UND EMPFANGEN

1 Im Kanalwahl-Modus drücken Sie die Höher/Niedriger-Tasten zum Wahlen des gewünschten Kanals.

• Es gibt zwei Fälle, in denen die Kanalnummer angezeigt wird. Dies sind die Aktivierung und die Deaktivierung der Ansage. Kanalnummer-Anzeigen werden in der Tabelle unter gezeigt.

KI. No.: Kanalnummer

Spr. Ans.: Sprachansagen

LED BI.: Anzahl der LED-Blinksignale

Tone: Anzahl der Tonsignale

		Sprachansagen
		Aktivieren Deaktivieren
KI. No.	LED Spr.	Ans. LED BI.	LED BI. und Töne
1	2 “Zwei” 2 2 Geflb	“Eins” 1 1
2
3 “Drei”		3 3
4		“Vier”	4 4
KI. No.	LED Spr.	Ans. LED Bl.	LED Bl. und Töne
5	“Fünf” 1 1
6 “Sechs” 2 2 Blau
7 “Sieben” 3 3
8 “Acht” 4 4

• Nach dem Wahlen eines Kanals wird die Kanalnummer angesagt, wenn Sprachansage aktiviert ist, oder das Kanalwahl-Tonsignal ertont, wenn Sprachansage deaktiviert ist. Ungeachtet der Sprachansage-Konfiguration blinkt die LED-Anzeige, um die aktuelle Kanalnummer anzuzeigen. Um zum Beispiel die Kanalnummer 5 anzuzeigen, blinkt die LED einmal blau, und die Sprachansage "Fünf" ertont, wenn die Sprachansage aktiviert ist; die LED blinkt dagegen einmal blau und ein Kanalwahl-Signalton ertont einmal, wenn die Sprachansage deaktiviert ist.
• Drücken Sie die PF-2-Taste, um zwischen Lautstärkeeinstellung-Modus und Kanalwahl-Modus umzuschalten.

2 Um einen Ruf durchzuführen, halten Sie die PTT-Taste gedrückt und sprechen Sie anschließend mit normaler Stimme in das Mikrofon.

• Halten Sie das Mikrofon in etwa 3 bis 4 cm Abstand zum Mund.

3 Lassen Sie die PTT-Taste los, um zu empfangen.

Hinweis:

Wenn die Spannung des Akkus zuweit absinkt, wird die Übertragung mit einem Hinweiston beendet.

(Ladezustandswarnung: Wenn der Akku im laufenden Betrieb des Transceivers aufgeladen oder ersetzt werden muss, horen Sie alle 30 Sekunden einen Hinweiston, und die LED-Anzeige blinkt rot.)

Auch wenn die Lautstärke auf 0 gestellt ist, gibt der Transceiver weiterhin Signtõne und Kanalansagen aus.
Durch fortgesetztes Senden bei überhitztem Transceiver wird die Ausgangsleistung verringgert und das Senden schließlich gestopt. Beenden Sie das Senden für eine gewisse zeit, damit der Transceiver abkühlen kann.
Sie können manchmal Rauschen während der Kommunikation horen, je nach dem Transceiver der Gegenseite.

STATUS DER LED-ANZEIGE

Farbe der Anzeige Bedeutung
Rot Senden
Grün Empfangen eines Rufs
Grün blinkend Suchlauf
Blinkt 1 Mal hellblau Standby-Status *
Rot blinkend Akku wird schwach

• Der Transceiver wurde mindestens 10 Sekunden lang nicht verwendet.

BATTERIESTANDANZEIGE

Sie können die restliche Batteriestärke bestimmen, indem Sie den Ein/Aus-Schalter drücken, während der Transceiver eingeschaltet ist. Die LED-Anzeige blinkt mehrmals entsprechend der restlichen Batteriestärke.

Status der Anzeige Batteriestand
Blinkt 3 Mal Hoch
Blinkt 2 Mal Mittel
Blinkt 1 Mal Niedrig

TOT (SENDEZEITBESCHRÄNKUNG)

Die Sendezeitbeschrankung soll rufende Teilnehmer daran hindern, dass ein Kanal über länger Zeit blockiert wird (Standardeinstellung 60 Sekunden). Wenn Sie für diesen Zeitraum durchgehend senden, wird die Übertragung mit einem Hinweiston beendet. Um den Ton zu beenden, setzen Sie die PTT-Taste los.

STIMMGESTEUERTES SENDEN (VOX)

Der Betrieb mit VOX erlaubt es Ihnen, frei zu sprechen. Diese Funktion muss zuerst von ihrem Fachhändler aktiviert werden und kann nur mit entsprechenden Kopfhörern verwendet werden. Diese Funktion kann von ihrem Handlcer für bestimmte Kanäle ausgeschaltet werden. Um VOX zu aktivieren und den VOX-Empfi ndlichkeitspegel einzustellen, müssen Sie die folgenden Schritte vornehmen:

1 Schlieben Sie das Mikrofon mit Ohrhorter/Halter am Transceiver an.

Die VOX-Funktion kann nicht aktiviert werden, wenn kein Mikrofon mit Ohrhörer/Halter an den Zubehöranschluss des Transceivers angeschlossen wird.

2 Halten Sie bei ausgeschalteten Transceiver die Höher-Taste gedrückt, während Sie den Transceiver einschalten.

Die LED-Anzeige leuchtet gelb, und "VOX" sowie die Kanalnummer werden angesagt.

3 Drücken Sie die PF-1-Taste, um den VOX-Empfi ndlichkeitspegel des Funkgerats zu wahlen (unter 1 ~ 5 oder Aus).

• Der Transceiver meldet den VOX-Empfi ndlichkeitspegel. Wenn der VOX-Empfi ndlichkeitspegel ausgeschaltet ist, ertont ein doppelter Signalton.
• Drücken Sie die PF-2-Taste, um die VOX-Funktion für den aktuellen Kanal zu aktivieren oder zu deaktivieren. (Sie konnen diese Einstellung für jeder Kanaländern, indem Sie mit den Höher/Niedriger-Tasten einen Kanal auswahlen.) Bei der Einschaltung von VOX ist ein Signalton zu horen. Bei der Ausschaltung von VOX ist ein doppelter Signalton zu horen.

4 Sprechen Sie während der Einstellung in das Mikrofon der Sprechgarnitur, um den Empfi ndlichkeitspegel zu testen. Wenn ein Ton erkannt wird, leuchtet die LED rot.

5 Halten Sie den PTT-Schalter 3 Sekunden lang gedrückt, um die Einstellung zu speichern.

Ein Signalton ist zu horen.

6 Schalten Sie den Transceiver aus und anschließend wieder ein, um VOX zu aktivieren.

Hinweis:

Falls 20 Sekunden lang keine Aktion ausgeführrt wird, kehrt der Transceiver automatisch in die normale Funktion zurück.
VOX-Empfi ndlichkeitspegel 1 ist der am wichtigen empfi ndliche und VOX-Empfi ndlichkeitspegel 5 ist der empfi ndlichste.
Wenn das Mikrofon mit Ohrhörer/Halter eingesetzt ist und die VOX-Funktion aktiviert ist, wird der Batteriesparbetrieb deaktiviert.
Wenn ein Mikrofon mit Ohrhörer/Halter bei aktivierter VOX-Funktion an den Transceiver angeschlossen ist, und der VOX-Empfi ndlichkeitspegel auf eine höhere, empfi ndlichere Stufe konfi guriert ist, konnen lautere empfangene Signale dazu führren, dass der Transceiver mit der Übertragung beginnt.

PROGRAMMIERBARE ZUSATZFUNKTIONEN

Ihr Fachhändler kann die PF-1-Taste (drücken/halten) und die PF-2-Taste (nur halten) jeweils mit einer der folgenden Funktionen programmieren.

Keine

EsistkeineFunktionfurdieTasteprogrammiert.

Rufsignal

Ein Rufsignal erlaubt es Ihnen, andere Teilnehmer darauf hinzuweisen, dass Sie einen Ruf tätigen. Beim Tätigen eines Rufs drücken Sie zuerst diese Taste.

• Während Sie diese Taste gedrückt halten, ertönt das Rufsignal. Lassen Sie die Taste los, um den Ton zu beenden, drücken Sie dann den PTT-Schalter und sprechen Sie zum Senden in das Mikrofon.

Tastensperre

Halten Sie diese Taste gedrückt, um die Tasten des Transceivers zu sperren/freizugegeben; damit ertont ein Signalton. Wenn die Tastensperre aktiviert ist, können folgende Funktionen ausgeführrt werden:

Squelch Aus
Monitor
Super Lock-P
Leistung

• Lautstärke höher/niedriger (wenn die Lautstärketaste (Tastensperre) freiGegeben ist)
• Kanal höher/niedriger

Monitor

Drücken Sie diese Taste, um die QT- oder DQT-Signalisierung zu deaktivieren. Durch einen erneuten Tastendruck wird die normale Funktion wiederhergestellt.

Suchlauf

Drücken Sie diese Taste, um die Suchlauf-Funktion ein- und auszuschalten.

Die Suchlauf-Funktion ist nützlich, um Signale auf den Transceiver-Kanälen zu überwachen. Beim Suchlauf prüft der Transceiver, ob ein Kanal auf jedem Kanal vorhanden ist und stoppt nur, wenn ein Signal gefunden wird.

Wenn QT/DQT übereinstimmt, stoppt der Transceiver bei dem Kanal und öffnet den Squelch, damit Sie den Ruf horen können. Wenn QT/DT nicht übereinstimmt, wird der ruf ignoriert und der Suchlauf fortgesetzt.

Squelch Aus

Drücken Sie diese Taste, um das Hintergrundrauschen hörbar zu machen. Durch einen erneuten Tastendruck wird die normale Funktion wiederhergestellt.

Super Lock-P

Halten Sie diese Taste 4 Sekunden lang gedrückt, um die Transceiver-Tasten zu sperren. Super Lock-P sperrt die Transceiver-Tasten, um versehentliche Bedienung zu verhindern. Wenn Sie den Transceiver aus- und dann wieder einschalten, wird Super Lock-P nicht deaktiviert. Zum Deaktivieren von Super Lock-P bei ausgeschaltetem Transceiver halten Sie die PF-2-Taste gedrückt, während Sie den Transceiver einschalten.

• Wenn die LED gelb leuchtet, setzen Sie die PF-2-Taste los.
• Während Super Lock-P aktiviert ist, können Sie folgende Bedienungen ausführren: PTT, Squelch Aus, Monitor, Ein/Aus, Lautstärke.

ProTalkLT

UHF FM ZENDONTVANGER

PKT-23

GEBRUIKSAANWIJZING

DANK U

BERICHTEN AAN DE GEBRUKER

• De batterij nicht kortsluiten!

• De batterij nicht verbranden of blootstellen aan hitte!

- De batterij nicht schokken en er nicht mee gooien!
