Technische Merkmale	8-Port-Netzwerkschalter, 10/100/1000 Mbps, nicht verwaltbar
Verwendung	Ideal für kleine Unternehmen oder Heimnetzwerke zum Anschluss mehrerer Geräte.
Wartung und Reparatur	Keine Wartung erforderlich, robustes Design für langanhaltenden Gebrauch.
Sicherheit	Integrierter Überspannungs- und Kurzschlussschutz.
Allgemeine Informationen	Kompatibel mit Ethernet-Standards, Plug-and-Play-Installation, keine Konfiguration erforderlich.

Häufig gestellte Fragen - NGIU08 Tripp Lite

Was ist der Tripp Lite NGIU08?

Der Tripp Lite NGIU08 ist ein Netzwerkschalter, der es ermöglicht, mehrere Geräte mit einem lokalen Netzwerk zu verbinden.

Wie installiert man den Tripp Lite NGIU08?

Um den Tripp Lite NGIU08 zu installieren, schließen Sie ihn an eine Stromquelle an, verbinden Sie Ihre Geräte mit den Ethernet-Ports und schalten Sie den Schalter ein.

Was tun, wenn der Schalter nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose funktioniert. Versuchen Sie, den Schalter an eine andere Steckdose anzuschließen.

Wie setzt man den Tripp Lite NGIU08 zurück?

Um den Schalter zurückzusetzen, suchen Sie die Reset-Taste auf der Rückseite des Geräts und halten Sie sie etwa 10 Sekunden lang gedrückt.

Wie behebt man Verbindungsprobleme der Geräte?

Überprüfen Sie, ob die Ethernet-Kabel richtig angeschlossen und funktionsfähig sind. Stellen Sie außerdem sicher, dass die Geräte so konfiguriert sind, dass sie automatisch eine IP-Adresse beziehen.

Unterstützt der Tripp Lite NGIU08 PoE?

Nein, der Tripp Lite NGIU08 unterstützt keine Power over Ethernet (PoE).

Wie überprüft man, ob der Tripp Lite NGIU08 ordnungsgemäß funktioniert?

Überprüfen Sie die Kontrollleuchten an der Vorderseite des Schalters. Eine leuchtende LED zeigt an, dass der Port aktiv ist und die Verbindung hergestellt wurde.

Ist der Tripp Lite NGIU08 mit allen Netzwerkgeräten kompatibel?

Ja, der Tripp Lite NGIU08 ist mit den meisten Netzwerkgeräten kompatibel, die Standard-Ethernet-Verbindungen verwenden.

Was tun, wenn das Netzwerk mit dem Tripp Lite NGIU08 langsam ist?

Überprüfen Sie die Bandbreite Ihres Netzwerks und stellen Sie sicher, dass kein Gerät übermäßig Bandbreite verbraucht. Starten Sie den Schalter bei Bedarf neu.

Wo finde ich das Benutzerhandbuch für den Tripp Lite NGIU08?

Das Benutzerhandbuch ist auf der Tripp Lite-Website im Support- oder Download-Bereich verfügbar.

BEDIENUNGSANLEITUNG NGIU08 Tripp Lite

Modelle: NGI-U05, NGI-U16

English 1 • Espanol 17 • Français 33 • Pycckn 49

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

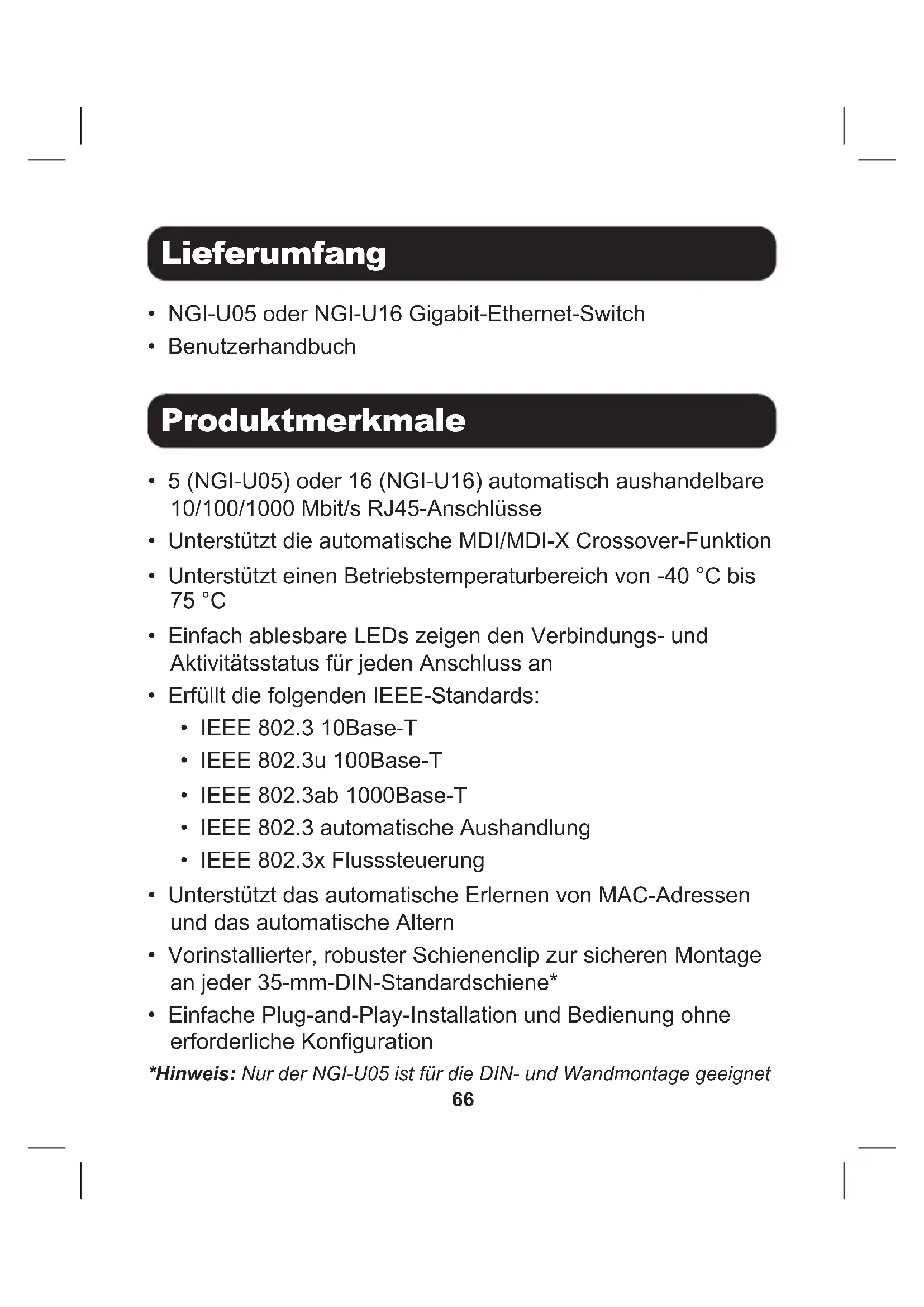

Lieferumfang

• NGI-U05 oder NGI-U16 Gigabit-Ethernet-Switch
  Benutzerhandbuch

Produktmerkmale

• 5 (NGI-U05) oder 16 (NGI-U16) automatisch aushandelbare 10/100/1000 Mbit/s RJ45-Anschlüsse
• Unterstützung die automatische MDI/MDI-X Crossover-Funktion
• Unterstützung einen Betriebstemperaturbereich von -40 °C bis 75 °C
• Einfach ablesbare LEDs zeigen den Verbindungs- und Aktivitätsstatus für jeder Anschluss an

• Erfüllt die folgenden IEEE-Standards:

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-T
• IEEE 802.3ab 1000Base-T
• IEEE 802.3 automatische Aushandlung

• IEEE 802.3x Flusssteuerung

• Unterstützung das automatische Erlernen von MAC-Adressen und das automatische Altern

• Vorinstallierter, robuster Schienenclip zur sicheren Montage an jeder 35-mm-DIN-Standardschiene*
• Einfache Plug-and-Play-Installation und Bedienung ohne erforderliche Konfiguration

*Hinweis: Nur der NGI-U05 ist für die DIN- und Wandmontage geeignet

Optionales Zubehör

• Hakenlose Cat5e 350 MHz UTP-Kabel der N001-Serie

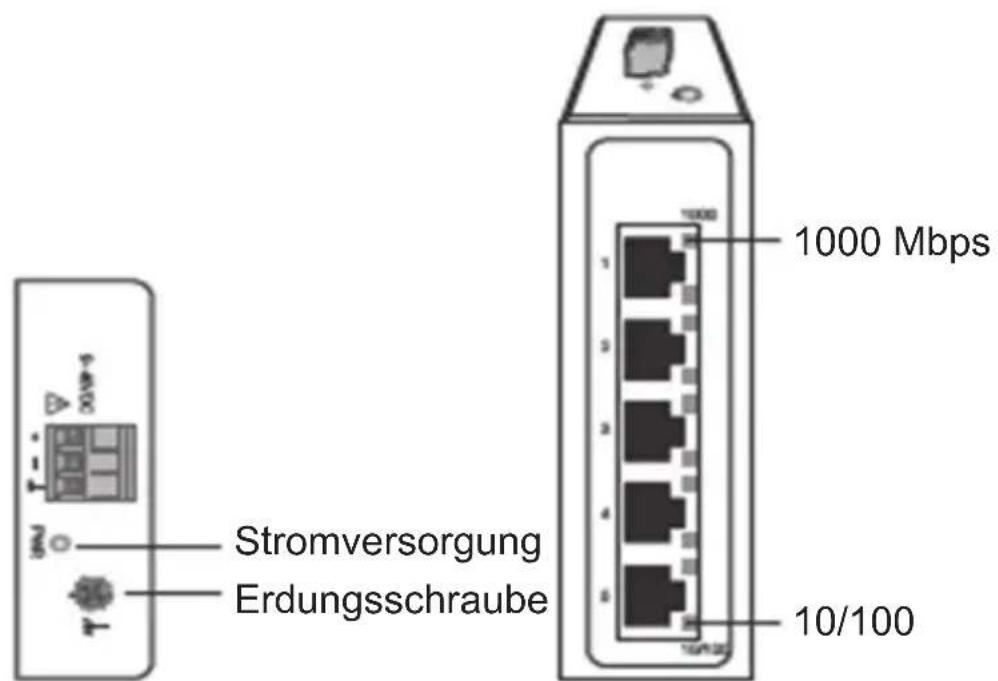

Produktübersicht

NGI-U05
Ansicht von oben Vorderansicht

Produktübersicht

NGI-U16

Anleitung für die DIN-Schienenmontage und -demontage

ACHTUNG: Der NGI-U05 und NGI-U16 sind offene Geräte und müssen in einem Rack-Gehäuse DIN- oder wandumontiert werden (nur NGI-U05). Die Umgebungstemperatur sollte 75 °C nicht überschreiben.

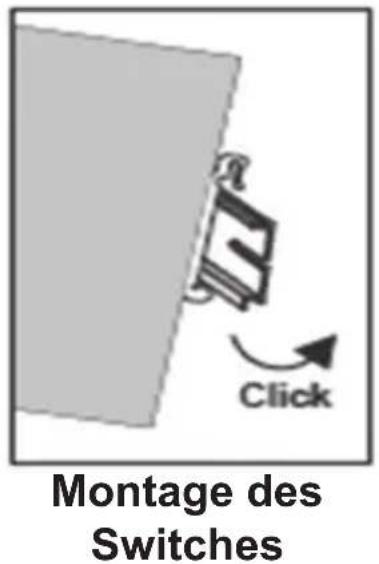

Positionieren Sie den Switch unter Verwendung des eingebauten Steckplatzes von oben auf der DIN-Schiene. Schieben Sie die Vorderseite des Switches gegen die Montagefläche, bis er einrastet. Wenn Sie ein „Klicken“ horen, ist das Gerät eingerastet.

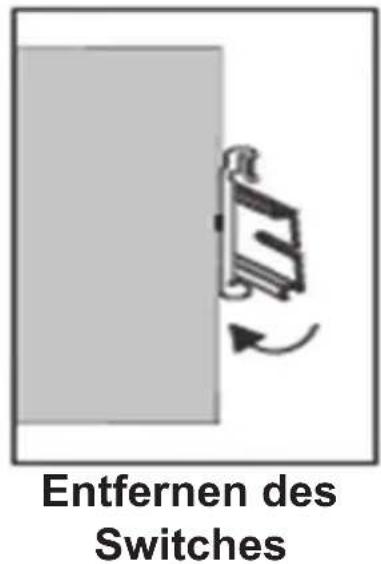

Ausbau des Switches

Drücken Sie den Switch von oben undziehen Sie die untere Kante des Switches Heraus, umihn von der DIN-Schiene abzunehmen.

Anleitung für die DIN-Schienenmontage und -demontage

ACHTUNG: Es wird empfohlen, eine korrosionsfreie Montageschiene zu verwenden. Stellen Sie bei der Montage des Switches sicher, dass/genug Platz zwischen den Geräten vorhanden ist, um die Verkabelung zu installieren und einen ordnungsgemäßen Luftstrom zu gewährleisten.

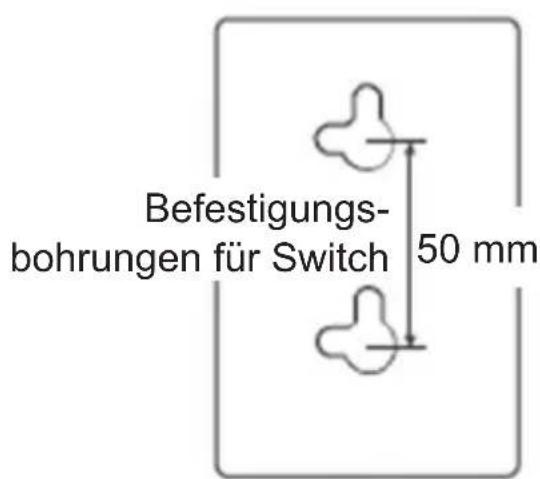

Wandmontierte Schablone (nur NGI-U05)

1. Montieren Sie den Switch mit Hilfe der Befestigungsbohrungen an den entsprechenden Stellen an der Wand.

1.5 mm - 3 mm

Befestigungsbohrungen Schraubenabstand für Zeichnung des NGI-U05

Anleitung für die DIN-Schienenmontage und -demontage

1. Der Switch kann entweder vertical oder horizontal an der Wand montiert werden.

Hinweis: Die horizontale Montage ist nicht von UL bewertet.

Montagerichtung mit Schraube
Installation in gerader Richtung

Montagerichtung mit Schraube
Horizontalale Installation

(die horizontale Installation ist nicht von UL bewertet)

Erdung des Switches

Die Erdung und die Kabelführung herself, die Auswirkungen des Leitungsrauschens aufgrund von elektromagnetischen Störungen (EMI) zu begrenzen. Führten Sie die Erdungsverbindung von der Erdungsschraube zur Erdungsfläche, bevor Sie Geräte anschließen.

ACKTUNG: Dieser Switch ist für die Montage auf einer gut geerdeten Oberfläche vorgesehen, z. B. auf einer Metallplatte.

Verkabelungsansforderungen

WARNING: Vor dem Anschließlich des Stromkabels sollenn Sicherheitsmaßnahmen ergriffen werden. Schalten Sie die Stromversorgung aus, bevor Sie Module oder Kabel anschließen. Die korrekte Stromversorgungsspannung ist auf dem Produktetikett angegeben. Überprüfen Sie die Spannung ihrer Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden. Verwenden Sie KEINE Spannung, die größer ist als die auf dem Produktetikett angegebene Spannung. Berechnen Sie den maximal möglichen Strom in jedem Stromkabel und in jedem gemeinsamen Kabel. Beachten Sie alle elektrischen Codes, die den maximal zulässigen Strom für jeder Kabelgroße bestimmen. Wenn der Strom den maximalen Wert überschreiben, kann die Verkabelung zu einer Überhitzung ihrer Geräte führen.

Bitte lessen und befolgen Sie diese Richtlinien:

• Verwenden Sie separate Pfade, um die Verkabelung für Strom und Geräte zu verlagen. Wenn die Pfade von Stromkabeln und Gerätekabeln gekreuzt werden müssen, stellen Sie sicher, dass die Kabel senkrecht zum Schnittpunkt sind.
  Hinweis: Führn Sie keine Signal- oder Kommunikationskabel und Stromkabel durch denselben Kabelkanal. Um Störungen zu vermeiden, sollen den Kabel mit entsprechenden Signaleigenschaften separat verlegt werden.
• Sie können den über ein Kabel übertragenen Signatyp verwenden, um zu bestimmen, welche Kabel separates gehalten werden sollenn. Kabel, die ähnliche elektrische Eigenschaften aufweisen, können gebündelt werden.
• Sie sollen die Eingangsverkabelung von der Ausgangsverkabelung trennen.
• Beachten Sie, dass die Kabel zu allen Geräten im System beschriftet werden sollenen.

Verkabelungsansforderungen

Verkabelung des Leistungseingangs

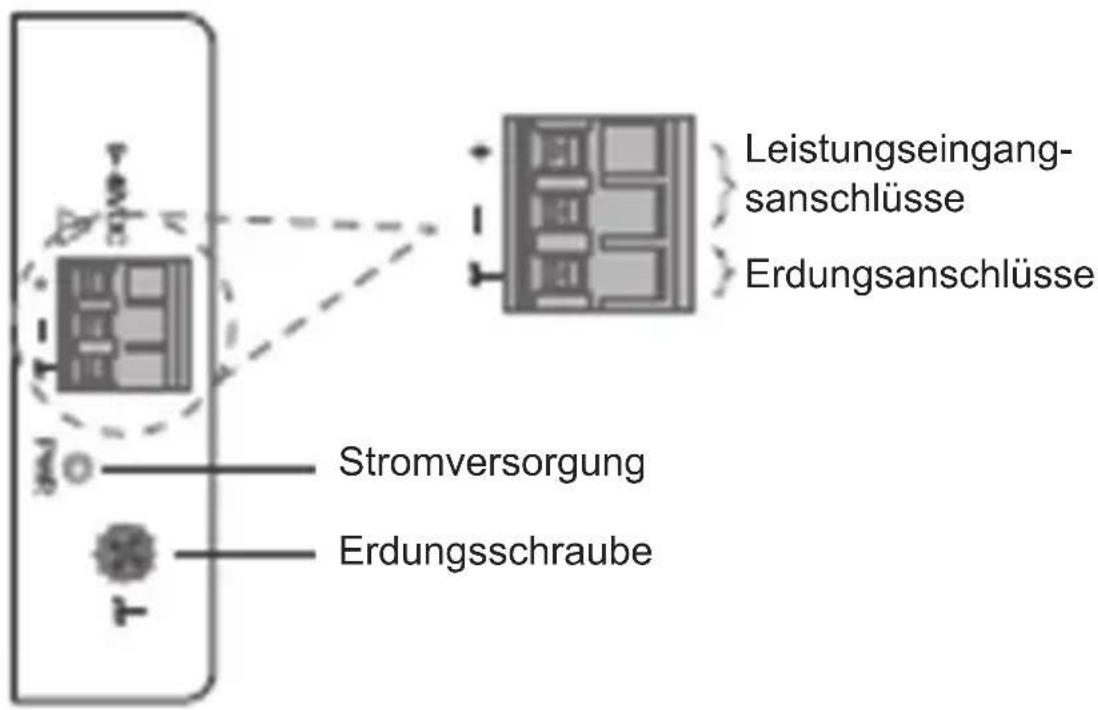

NGI-U05 mit 3-poligem Anschlussblock

Überprüfen Sie die Polarität beim Anschließen. Die obere Ansicht des Anschlussblocks wird in der Abbildung unter gezeigt:

VORSICHT:

• Verwenden Sie nur Kupferleiter.
  Die Temperatur der Anschlussleitung solle mindestens 105^ unterstützen.
  Ziehen Sie das Kabel mit einem Drehmoment von 4,5 lb an-in.
  Die Drahtstärke für den Anschlussblock sollen zwischen 12 und 24 AWG liegen.

Verkabelungsansforderungen

Um das Stromkabel einzustecken und die 9~48 VDC mit einer maximalen Leistung von 0,5 A DC an den Anschlussblock anzuschreiben, gehen Sie wie folgt vor:

• Verwenden Sie einen Flachkopfschraubenzieher, um die Schrauben der Kabelklemme zu losen.
• Stecken Sie die negativen/positiven DC-Kabel in die (-12 +) Anschlüsse.
• Ziehen Sie die Schrauben der Kabelklemme fest, um ein Lösener Kabel zu verhindern.

ACHTUNG: Verwenden Sie ein Netzteil mit 9~48 VDC. Die Stromversorgung des Geräts muss über den SELV-Stromkreis erfolgen.

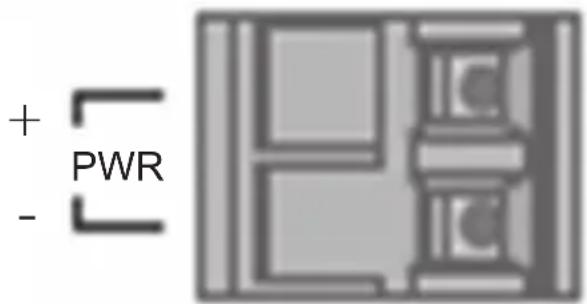

NGI-U16 mit 2-poligem Anschlussblock

Sie können „PWR“ für den Leistungseingang verwenden. Die obere Ansicht des Anschlussblocks wird in der Abbildung unter gezeigt:

12~48VDC

Anschlussblock

Verkabelungsanfordforderungen

VORSICHT:

• Verwenden Sie nur Kupferleiter.
• Die Temperatur der Anschlussleitung sollte mindestens 105^ unterstützen.
• Ziehen Sie das Kabel mit einem Drehmoment von 4,5 lb an.
• Die Drahtstärke für den Anschlussblock sollen zwischen 12 und 24 AWG liegen.

Um das Stromkabel einzustecken und die 12~48 VDC mit einer maximalen Leistung von 1,5 A DC an den Anschlussblock anzuschreiben, gehen Sie wie folgt vor:

• Verwenden Sie einen Flachkopfschraubenzieher, um die Schrauben der Kabelklemme zu losen.
• Stecken Sie die negativen/positiven DC-Kabel in die PWR-/PWR+ Anschlüsse.
• Ziehen Sie die Schrauben der Kabelklemme fest, um ein Lösener Kabel zu verhindern.

ACHTUNG: Verwenden Sie ein Netzteil mit 12~48 VDC. Die Stromversorgung des Geräts muss über den SELV-Stromkreis erfolgen.

Verkabelung

Schreiben Sie ein Ende eines RJ45-Ethernet-Kabels (siehe optionales Zubehör) an den RJ45-Ethernet-Anschluss des Switches an. Schreiben Sie das andere Ende an ein Netzwerkgerät an. Es wird empfohlen, mindestens ein Cat5e-Kabel zu verwenden.

Da alle Anschlüsse das Fast Ethernet und 10/100/1000 Ethernet (10/100/1000Base-T) sowie die automatische Aushandlung und automatisches MDI/MDI-X unterstützen, ist keine Crossover-Verkabelung erforderlich.

LED-Anzeigen

PWR (Grün)	Leuchtet	Einschalten über Anschlussblock PWR
	Aus Anschlussblock PWR ist fehlerhalt oder nicht verfügbar
1000 (Grün)	Leuchtet Die Verbindungsgeschwindigkeit beträgt 1000 Mbit/s (1 GB)
	Blinkt Daten werden übertragen/empfangen
	Aus Die Verbindungsgeschwindigkeit beträgt 10/100 Mbit/s oder Verbindung fehlerhalt
10/100 (Grün)	Leuchtet Kupferanschluss-Verbindung bei 10/100 Mbit/s
	Blinkt Daten werden übertragen/empfangen
	Aus Die Verbindungsgeschwindigkeit beträgt 1000 Mbit/s (1 GB) oder Verbindung fehlerhalt
LNK/ACT (Grün)	Leuchtet Ethernet-Verbindung
	Blinkt Daten werden übertragen/empfangen
	Aus Anschluss getrennt oder Verbindung fehlgeschlagen

Hinweis: 10/100-LED nur auf NGI-U05. LINK/ACT-LED nur auf NGI-U16. Geschwindigkeits-LED (100/1000) blinkt nur auf NGI-U05.

Umgebungsinformationen

Betriebstemperatur -40 °C bis 75 °C
Lagertemperatur -40 °C bis 85 °C
Maximale Höhe 2000 m
Relative Umgebungsfeuchtigkeit	5 bis 95 % (nicht kondenserend)

ACHTUNG: Wenn der Schalter auf eine Art und Weise verwendet wird, die nicht hier angegeben ist, kann der Schutz durch den Schalter beeinträchtigt werden.

Garantie und Produktregistrierung

3 Jahre eingeschränkte Garantie

Der Verkauf garantiert, dass these Product, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkauf derle Fehler nach eigem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFALLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN UBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da eine lander den Ausschluss oder die

Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschänkung einer implizierten Garantie untersagen, sind die oben genommen Beschänkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ohnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendsung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Garantie und Produktregistrierung

Die Verwendung these Gerats für Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
