Produktart	Gaskochfeld
Marke	Atag
Modell	HG4011KA20BE
Abmessungen (B x T x H)	580 x 510 x 67 mm
Ausschnittmaße	560 x 490 mm
Stromversorgung	230 V ~ 50 Hz, 0,6 VA (elektrische Zündung)
Gasanschluss	G 3/8" (ISO 7/1-RC 3/8)
Anzahl der Brenner	4
Brennertypen	2 Starkbrenner, 1 Mittelbrenner, 1 Hilfsbrenner
Empfohlene Topfdurchmesser	Starkbrenner: mind. 24 cm - Mittelbrenner: mind. 20 cm - Hilfsbrenner: mind. 14 cm
Zündung	Elektrisch, in die Knöpfe integriert
Material der Kochfläche	Edelstahl oder Emaille
Topfträger	Emailliert
Reinigung	Wasser und Spülmittel, mildes Scheuermittel für hartnäckige Flecken, Spezialreiniger für Edelstahl
Sicherheit	Elektrische Zündung, keine automatische Abschaltung erwähnt, Gas- und Stromversorgung vor Reinigung unterbrechen
Installation	Durch einen zugelassenen Gastechniker, Einbau in die Arbeitsplatte

Häufig gestellte Fragen - HG4011KA20BE Atag

Wie zünde ich einen Brenner auf dem Gaskochfeld Atag HG4011KA20BE an?

Um einen Brenner zu zünden, drücken Sie den entsprechenden Bedienknopf und drehen Sie ihn nach links, bis Funken erscheinen. Der Brenner zündet. Regulieren Sie die Flamme von der höchsten zur niedrigsten Stufe.

Welche Topfdurchmesser werden empfohlen?

Die empfohlenen Durchmesser sind: Starkbrenner mindestens 24 cm, Mittelbrenner mindestens 20 cm, Hilfsbrenner mindestens 14 cm.

Wie reinige ich das Kochfeld?

Reinigen Sie täglich mit Wasser und Spülmittel. Bei hartnäckigen Flecken auf der Emaille verwenden Sie einen flüssigen Scheuermittel oder einen synthetischen Schwamm. Bei Edelstahl verwenden Sie ein Spezialreinigungsmittel und beachten Sie die Struktur, um Glanzstellen zu vermeiden.

Kann ich einen flexiblen Schlauch für den Gasanschluss verwenden?

Ja, ein Sicherheitsschlauch aus Metall ist erlaubt, darf aber nicht durchtrennt werden und nicht mit beweglichen Teilen in Kontakt kommen. Ein fester Anschluss mit einem erreichbaren Hahn wird empfohlen.

Was tun, wenn ein Brenner nicht zündet?

Überprüfen Sie zuerst die korrekte Position der Brennerkappe. Wenn der Brenner nach mehreren Versuchen nicht zündet, stellen Sie sicher, dass die elektrische Zündung funktioniert (230V Strom). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Welche Gasart verwenden?

Die Gasart und der Druck sind auf dem Typenschild des Geräts angegeben. Überprüfen Sie vor der Installation, ob das verfügbare Gas übereinstimmt. Für eine Umstellung wenden Sie sich an einen zugelassenen Techniker.

Wie warte ich die Brennerkappen?

Kontrollieren Sie regelmäßig die Position der Kappen auf den Aufnahmen. Eine falsche Positionierung kann zu fehlerhafter Zündung oder unvollständiger Verbrennung führen. Tauchen Sie heiße Kappen niemals in kaltes Wasser.

Kann ich das Kochfeld über einem Backofen installieren?

Ja, der kombinierte Einbau mit einem Einbaubackofen ist möglich. Befolgen Sie die spezifischen Installationsanweisungen des Backofens. Stellen Sie sicher, dass die Belüftung ausreicht und sich keine brennbaren Gegenstände unter dem Kochfeld befinden.

Wie kann ich mit diesem Kochfeld Energie sparen?

Verwenden Sie einen Deckel auf den Töpfen: Das spart bis zu 50% Energie. Wählen Sie saubere Töpfe, die zur Brennergröße passen.

Ist das Gerät gegen Absplittern der Emaille garantiert?

Die Emaille der Topfträger kann mit der Zeit durch starke Hitze verbrennen. Dies ist nicht durch die Garantie abgedeckt, da es sich um normalen Verschleiß handelt.

BEDIENUNGSANLEITUNG HG4011KA20BE Atag

Deutschseite 24 DE CH AT LU

Dusendurchmesser und Belastung gemessen auf Ho

		G25 - 25 mbar I 2L		G20 - 20 mbar I2H I2E I2E+ I2ELL		G25 - 20 mbar I2ELL
1x	Sudder brander Slimmer burner Brûleur auxiliair Hilfsbrenner	0,67-0,85 mm	0,90 kW	0,67-0,85 mm	0,95 kW	0,67-0,85 mm	0,80 kW
1x	Normaal brander Semi-rapid burner Brûleur semi-rapidne Normalbrenner	1,00-1,25 mm	2,00 kW	1,00-1,25 mm	2,20 kW	1,00-1,25 mm	1,80 kW
2x	Sterk brander Rapid burner Brûleur rapide Starkbrenner	1,30 mm	2,90 kW	1,30 mm	3,20 kW	1,30 mm	2,60 kW
Belasting totaal Total heat input Capacité total Belastung total		8,70 kW		9.55 kW		7,80 kW

		G30 - 30 mbar I3B/P I3+		G30 - 50 mbar I3B/P I3+
1x	Sudder brander Simmer burner Brûleur auxillair Hilfsbrenner	0,45 mm	0,80 kW	0,42 mm	0,90 kW
1x	Normal brander Semi-rapid burner Brûleur semi-rapid Normalbrenner	0,65 mm	1,70 kW	0,62 mm	2,00 kW
2x	Sterk brander Rapid burner Brûleur rapide Starkbrenner	0,80 mm	2,80 kW	0,75 mm	3,20 kW
	Belasting totaal Total heat input Capacité total Belastung total	8,10 kW		9,30 kW
	Verbruik Consumption Consummation Verbrauch	584 g/h		670 g/h

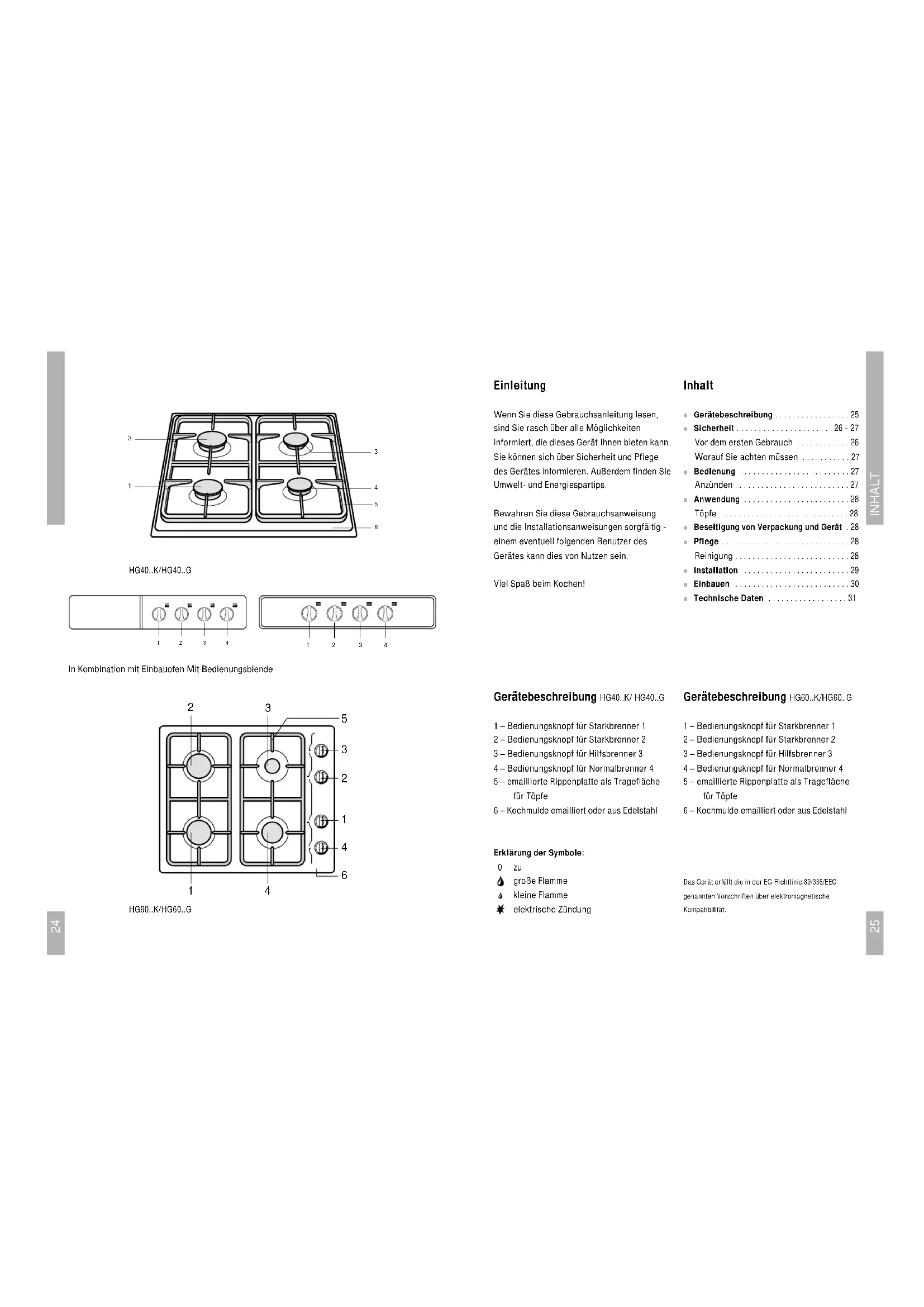

Introductie

HG40.K/HG40.G
In Kombination mit Einbauofen Mit Bedienungsblende

HG60.K/HG60.G

Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Mglichkeiten informiert, die ces geser Italien bienen.
Sie konnen sich uber Sicherheit und Pflege des Gerates informieren.Außer dem finden Sie Umwelt- und Energiespartips.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältigen eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Viel Spaß beim Kochen!

Inhalt

Gerätebeschreibung 25
Sicherheit 26-27 Vor dem ersten Gebrauch 26 Worauf Sie achtien müssen 27
Bedienung 27
Anzunden. 27
Anwendung 28
Topfe 28
Beseitigung von Verpackung und Gerat 28
Pflege 28
Reinigung 28
Installation 29
Einbauen 30
Technische Daten 31

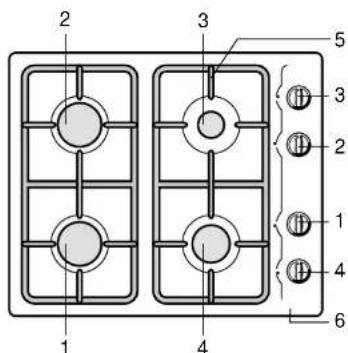

Gerätebeschreibung HG40..K/ HG40..G

1-Bedierungsknopf for Starkbrenner 1
2-Bedienungsknopf fur Starkbrenner 2
3-Bedienungsknopt fur Hilfsbrenner 3
4-Bedierungsknopf for Normalbrenner 4
5-emaillerte Rippenplatte als Trageflache fur Topfe
6-Kochmulde emailliert oder aus Edelstahl

Erklärung der Symbole:

0 zu
groBe Flamme
kleine Flamme
* elektrische Zündung

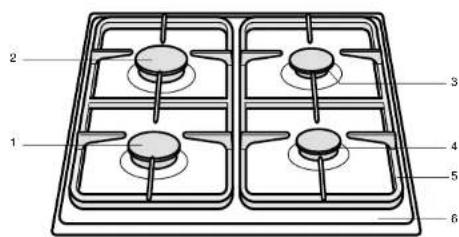

Gerätebeschreibung HG60.K/HG60.G

1-Bedierungsknopf for Starkbrenner 1
2-Bedienungsknopf fur Starkbrenner 2
3-Bedienungsknopf fur Hilfsbrenner 3
4-Bedierungsknopf for Normalbrenner 4
5 - emaiierte Rippenplatte als Trageflache fur Topfe
6-Kochmulde emailliert oder aus Edelstahl

Das Gerät erfült die in der EG-Richtlinie 99/336/EEG

genannten Vorschriften über elektromagnetische

Kompati bilabitat.

Vor dem ersten Gebrauch

Dieses Gerat darf nur von einem qualifizierten Gasinstallateur angeschlossen werden.
Benutzen Sie das Gerät nur, wenn es vorschrittsmäßige eingebaut ist. Bei einem falsch installierten Gerät entfällt der Garantieanspruch.
Bei Reparatur oder Reinigung muß der Herd vom Strom oder Gas abgespert werden. Ziehen Sie den Stecker aus der Steckdose oder im Zahllerkasten auf Null schalten (Gaskochmulde mit elektrischer Zündung). Den Gashahn der Gasleitung zudrehen.
- Dieses Kochgerät ist für die Benutzung im Haushalt entworgen. Verwenden Sie es nur zur Bereitung von Mahlzeiten.
Während des Kochens und Bratens erhitzt sich die Kochplatte. Vorsicht wenn Kinder in der Nähe sind.
Fete und Ole sind bei Überhitzung leicht entflammbar. Beobachten Sie die Speisen während der Zubereitung.
Benutzen Sie das Gerät nicht zum Beheizen der Küche. Dabei wurde sich Feuchtigkeit im Raum bilden.
Bei der Benutzung des Gas-Kochgerats entstehen Wärme und Feuchtigkeit im Einbauplatz des Gerats. Achten Sie auf ausreichende Belüfung des Platz; halten Sie natürliche Ventilationslocher offen. Bei langem Gebrauch der Kochmulde kan

zusätzliche Belüfung erforderlich werden,
z.B. ein Offenes Fenster.
Die Brenner dürfen nicht ohne Töppe benutzt werden. Keine Aluminium- oder Kunststoffbehälter auf einen Brenner legen.
Seien Sie vorsichtig mit Zuteilungen von elektrischen Geräten, beispelsweise von einem Mixer. Sie dürfen nicht auf heiße Bronner geraten.
Die Unterseite des Einbaukochfeldes wird hei. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerat vorhandene Schublade zu liegen.
- Überprüfen Sie vor der Installation des Gerätes, ob die Gasart und der Gasdruck der Gasquelle mit den Angaben auf dem Typenschild übereinstimmen.

Worauf Sie achtenden mussen

Sofort reinigen

Übergekochtte Essensrechte sofort beseitigen, insbesondere Rotkohl, Apfelmus und Rhabarber. Wenn diese lange auf Email oder Rostfreiheit einwirken, kan des Verfährbungen zur Folge haben.

Einbrennen Email

Die Rippenplatte wird durch die Flammen stark erhitzt, wodurch nach einiger Zeit das Email einbrennen kann. Das ist nicht zu vermeiden und fällt darum nicht unter die Garantie.

Brenner

Kontrollieren Sie regelmäßig ob die Brennerdeckel noch gut auf den Brennkörpmen liegen; eine falsche Lage kann schlechte Zündung, ungünstige Verbrennung oder Schäden an den Brennern zur Folge haben.

Anzündung

HG40..G/HG60..G

Den Bedienungsknop eindrucken und nach links drehen und mit einem Streichholz das Gas anzünden. Die Flamme kann stufen los eingestellt werden, von groß nach Klein.

HG40..K

Drucken Sie auf den Knopf und dren Sie nach links auf den Stand Die Funken springen dann uber und entflammen der Brenner. Sollte das nach wiederholtem Versuch nicht gelingen, prufen Sie dann, ob der Brennerdeckel richtig aufliegt.

HG60..K

Drehen sie den Bedienungsknopf auf die gewünschte Stellung, zwischen Groß- und Kleinstellung. Drücken Sie den Bedienungsknopf. Der Brenner zündet.

Topfe

Empfohlene Diameter der Topboden:

Starkbrenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Normalbrenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hilfsbrenner mindestens 14 cm.

Falsch:

Zuviel Hitze entweicht

am Topf entlang.

Abb. 1

Gut:

Die Hitze verteilt sich

gleichmäßig über den

Topboden.

Tip:

Beim Kochen den Deckel auf dem Topf halten

und Sie sparen bis zu 50% Energiee

TöfenehmenbesserWärmeauf

Beseitigung von Verpackung und Gerät

Die Verpackung des Geräts ist recyclbar. Als Verpackungsmaterial werden gebraucht:

-Karton;
Polyethylenfolie (PE);
FCKW-freies Polystyrol (PS-Hartschaum)

These Materialien sind auf umweltgerechte und den jeweiligen communitalen Vorschriften entsprechende Weise zu��itecten.

Die Gemeinde kann Sie auch über die

umweltgerechte Beseitigung on ausrangierten

Haushaltsgeräten beraten.

Reinigung

Das Gerat tTAGlich mit einer Losing von

Spulmittel oder Allesreiniger reinigen.

Nicht zu naß behaveIn, um Eindringen von

Feuchtigkeit in die Brenner oder

Ventilationslocher zu vermeiden.

Hartnackige Flecken auf Email mit flüssigem

Scheuerpulver oder Scheuerschwamm aus Kunststoff entfern.

Verwenden Sie unter keinen Umständen

Scheuerpulver, aggressive Reinigungs

mittel oder grüne Scheuerschwammchen.

Hartnackige Flecken auf Edelstahl mit einem

Edelstahl-Spezialreiniger entfernen. Stets in

EdelstahlStrukturrurchtung polieren.Damit

werden Glanzflecke vermieden. Wenn sich

Flecken nicht entfern den lessen, ist das

Kochfeld mit HG-Backofen- & Grillreiniger zu

reinigen. Behandeln Sie stets die ganze

Mulde, um Farbunterschiede zu vermeiden.

Stets mit einem Glanz-/Pflegemittel für

Edelstahl behandeln.

Reinigungsschwämme enthalten

Scheuermittel, die auf Edelstahl Kratzer

verursachen. Der Edelstahl ist mit einer

Struktur versehen. Beim Scheuern oder

Polieren entstehen auf der Oberfläche

(glänzende) Flecken. Diese Beschädigungen

fallen nicht unter die Garantieleistungen.

Achtung:

HeiBe Brenneraufsätze nie in kaltes Wasser

tauchen. Durch die starke Abkuhlung kann das

Email beschadigt werden.

Installation

Algemeines

Dieses Gerat darf nur von einem qualifizierten

Gasinstallatuer angeschllossen werden.

Achtung:

Dieses Gerat wird nicht an einen Rauchgas

Abzugsschacht angeschlüssen. Achten Sie

also auf ausreichende Entlüfung

Stromversorgung (nur für Geräte mit

elektrischer Zündung)

230V-50Hz.

Der elektrische Anschluß muß den

nationalen und communalen Vorschriften

entsprechen.

• Steckdose und Stecker müssen immer gut

zuganglichsein.

• Wenn Sie einen festen Anschluß anbringen

möchten, sorgen Sieitte dafur, daß in der.

Zuführungsleistung ein empilplarer Schalter

mit einem Kontaktabstand von mindestens.

3 mm angebracht wird.

Gasanschlu RC 3/8" (ISO 7/1-RC 3/8)

Der Gasanschlu mu den nationalen und

kommunalen Vorschriften entsprechen.

Thesebesagenu.a. da3

-ausschlieBlich zugelassene Materialien

verwendet werden dürfen;

• hinter einem Einbaubackofen und unter

einemKochfelddarnureinMetallschlauch

verwendet werden.

Achtung:

Gasart und Land, wofür sich das Gerät eignet.

sind auf dem Typenschild angegeben.

Wir empfehlen, das Kochgerät mit einer

festen Leitung anzuschlieBen. Erlaubt ist

jedoch auch der Anschlu mit einem

speziell hierfür bestimmen Sicherheits

schlauch. Auf jeder Fall muß fur das Gerat

der Gashahn an einer gut erreichbaren

Stelle angebracht werden, z.B. in einem

Küchenschrank neben dem Herd.

Achtung:

Ein Metall-Sicherheitsschlauch darauf nicht

geknigt werden und auch nicht mit

beweglichen Teilen des Kuchenmöbelis in

Vor dem ersten Gebrauch mit einer

Seifenlauge kontrollieren, ob die

Anschlusse gasdicht sind.

Einbauen

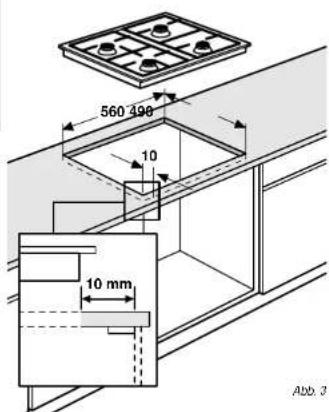

1. Aussparung in die Anrichte sagen.
   Seitlich und an der Rückseite für ausreichen den Spielraum sorgen.

Abb.3

Achtung:

Das Sägermaß springt an der Vorderseite 10 mm vom Schrankkörper ein (also die Vorderseite des Schrankes ohne Türl).
2. Aussparung in der Seitenwand des Kuchenschranks zum Durchführung der Gasleitung aussagen.
3. Lassen Sie die Kochmulde in die Aussparung ein.
4. Befestigen Sie die Kochmulde

Abb. 4

1. Stellen Sie den Gasanschluß her. Kontrollieren Sie die Anschüsse mit Seifenwasser auf Gasdichtheit (siehe 'Gasanschluß').
2. Stellen Sie den elektrischen Anschluß her (siehe 'Elektrischer Anschluß').
3. Kontrollieren Sie, ob das Gerät Funktioniert.

Der Einbau in Kombination mit einem Einbau-Backofen ist in den Installationsanweisungen des Backofens beschrieben.

Achtung :

Die Unterseite des Einbaukochfeldes wird hei. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerat vorhandene Schublade zu legen.

Technische Daten (siehe auch Tabelle auf Umschlag)

Kochplattentyp HG40..G HG40..K HG60..G HG60..K
Elektrizität:
Dreifachschnur
Stromvorsorgung AC 230 V - 50 Hz - 0,6 VA
in den Bedienungsknopfen integrierte elektrische Zündung
Gas:
Anschluß G3/8"
Abmessung des Geräts:
580x67x510 BxHxT in mm
580x45x510 BxHxT in mm
Abmessung der Nische:
560x490 BxT in mm
